桥架支吊架安装标准图

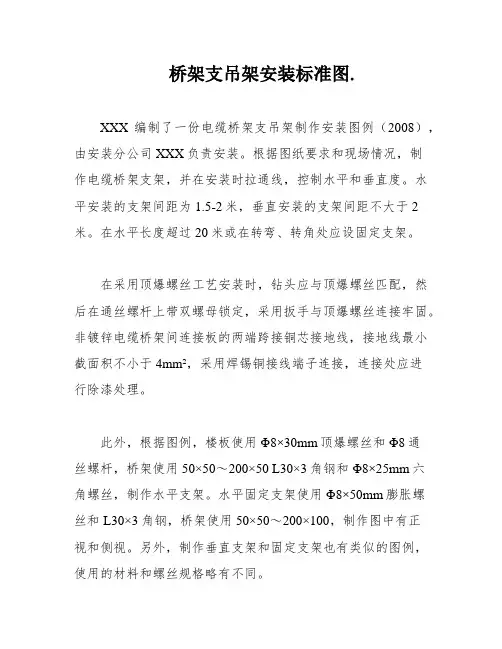

桥架支吊架安装标准图.XXX编制了一份电缆桥架支吊架制作安装图例（2008），由安装分公司XXX负责安装。
根据图纸要求和现场情况，制作电缆桥架支架，并在安装时拉通线，控制水平和垂直度。
水平安装的支架间距为1.5-2米，垂直安装的支架间距不大于2米。
在水平长度超过20米或在转弯、转角处应设固定支架。
在采用顶爆螺丝工艺安装时，钻头应与顶爆螺丝匹配，然后在通丝螺杆上带双螺母锁定，采用扳手与顶爆螺丝连接牢固。
非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小截面积不小于4mm²，采用焊锡铜接线端子连接，连接处应进行除漆处理。
此外，根据图例，楼板使用Φ8×30mm顶爆螺丝和Φ8通丝螺杆，桥架使用50×50～200×50 L30×3角钢和Φ8×25mm六角螺丝，制作水平支架。
水平固定支架使用Φ8×50mm膨胀螺丝和L30×3角钢，桥架使用50×50～200×100，制作图中有正视和侧视。
另外，制作垂直支架和固定支架也有类似的图例，使用的材料和螺丝规格略有不同。
最后，根据图例，使用Φ12×50mm顶爆螺丝和Φ12通丝螺杆，桥架使用500×100～600×150 L50×5角钢和Φ8×30mm 六角螺丝，制作大型桥架支架。
制作桥架水平支架和垂直安装支架的图纸是建筑工程中不可或缺的步骤。
以下是XXX制作的500×100～600×150和800×150～1000×150桥架水平支架的正视和侧视图纸。
楼板使用L50×5角钢和Φ12×70mm膨胀螺丝固定，桥架则使用Φ8×30mm六角螺丝进行固定。
另外，墙体的垂直安装支架使用L30×3角钢和Φ8×50mm膨胀螺丝固定，而300×100～400×150和500×150～600×150桥架垂直安装支架则使用L40×4角钢和Φ10×65mm膨胀螺丝进行固定。
桥架的选用及支吊架制作安装
桥架的选用及支吊架制作安装桥架安装工程涵盖四栋单体楼内干线、动力、照明及弱电自控桥架，桥架种类多，穿越建筑结构沉降缝、墙体部位多，与各专业交错处较多，是本工程的难点之一。
从桥架的选择及对应支吊架的制作安装两方面，对类似厂房的电气桥架的选用及安装进行介绍。
首先是桥架的选择：1)钢制托盘、梯式桥架厚度符合表1规定：表1 托盘、梯式桥架设计厚度2）不同的区域，选择不同的桥架形式：进户干线及竖井内桥架宜采用梯架；吊顶内及无吊顶区域宜采用有孔托盘式带盖桥架；竖向桥架为托盘式或槽式桥架时应加电缆固定支架；消防部分使用的桥架需经防火处理的槽式桥架，需满足耐火时限。
3）工业厂房一般预留较多，故在选择桥架时需预留足够的空间，一次放线容量不应大于桥架容量的60%；变、配电室电缆较大，为满足电缆弯曲半径需求，桥架宜采用厚度大于等于150mm；当桥架宽度大于300时，可采用桥架两侧增加加强护板的方式来防止桥架的变形。
4）不同功能的线缆分架敷设：插座、照明、动力线缆宜分架敷设，但插座、照明桥架需与动力桥架连通；不同功能桥架在安装时宜分层共架敷设，两桥架间间距不宜小于150mm。
5）厂房配电盘柜在非洁净区宜采用明装，故考虑美观性，各配电盘柜均需通过桥架接通，明漏部分需加盖桥架盖板。
6）桥架穿越楼板、彩板、壁板处均需加装套管，采用防火泥、发泡剂、堵板等进行密封处理。
其次是桥架支吊架的制作及安装：1)根据桥架安装的位置及桥架的规格，支吊架宜采用固定支架、托架、通丝吊架相结合的方式；见表2，及图1~7。
表2：桥架支、吊架安装方式及材料选用表桥架宽度d100mm≦d≦300mm 300mm<d≦600mm d＞600mm桥架安装位置位于综合管线最上层，梁下敷设位于综合管线下层，沿走廊墙面敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下敷设位于综合管线下层，机房内敷设位于综合管线最上层，梁下水平敷设位于竖井，垂直敷设支、吊架安装形式角钢门型支架（图1），通丝吊架（图2）斜角型角钢托架（图3）或L型槽钢托架（图5），通丝吊架（图2）槽钢门型支架（图4），槽钢L型支架（图5），通丝吊架（图2）角钢门型支架（图1），通丝吊架（图2）槽钢门型支架（图4），通丝吊架（图2）槽钢门型支架（图4）或I型托架（图6）槽钢支架（图7）支、吊架安装形式角钢支架每6~8米一付，依梁安装；通角钢托架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架2米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安角钢支架每6~8米一付，依梁安装；通丝吊架1.8米每付，沿顶安装槽钢支架每2米一付，沿梁、柱敷设沿墙垂直安装，每2米一付丝吊架2米每付，沿顶安装装装装型钢型号∠40*4∠40*4或[50*37*4.5∠40*4或[50*37*4.5∠50*5或[50*37*4.5[63*40*4.8[63*40*4.8或[100*48*5.3[63*40*4.8或[100*48*5.3吊架形式吊杆8# 8# 8# 10# 10#/ / 横担∠40*4 ∠40*4 ∠40*4 ∠50*5 ∠50*52) 支架制作：依据支、吊架的选材要求进行支架下料，长度合适；横担宽度L 为：桥架宽度d≦300mm，L=d+100mm;桥架宽度d≥400mm,L=d+150mm，切口处无卷边、毛刺；焊接牢固，无扭曲变形，焊缝饱满，不得出现裂缝、咬口、气孔、凹陷等现象。
