竞争与冒险竞争与冒险是数字电路中存在的一种现象。
由于元器件质量和设备工艺已达到相当高的水平，因而数字电路的故障往往是竞争与冒险引起的，所以要研究它们。
在一个复杂的数字电路的设计阶段，就完全预料电路中的竞争与冒险是困难的，有一些要通过实验来检查。
本节将说明组合数字电路中竞争与冒险的基本概念和确定消除它的一些基本方法。
3.5.1 竞争与冒险的基本概念如果一个数字电路从一个稳定状态转换到另一个稳定状态时，其中某个门电路的两个输入信号同时向相反方向变化，我们就称该电路存在竞争。
以前，因为没有考虑门电路的延迟，所以认为一个门的两个输入信号同时向相反方向变化，不应该影响逻辑门的输出。
对于图 3.46(a) 电路，当输入信号如图 3.46(b) 时，在门 G 4 的输入就出现了竞争。
由于没有考虑门的延迟，输出端P 4 的波形是符合真值表的规定的。
当考虑了门电路的延迟后，情况就不同了，见图 3.46(c) ，输出P 4 就出现了一个尖峰干扰。
图中t pd3 是逻辑门 G 3 的平均传输延迟时间；t pd4 是逻辑门 G 4 的平均传输延迟时间。
冒险是指数字电路中在某瞬间可能出现非预期信号的现象，也就是在某瞬间电路中出现的违背真值表规定的逻辑电平的情况，冒险也可以看成为一种过渡现象，一种干扰。
竞争的结果不一定都产生冒险，只是有可能产生冒险，竞争的结果产生冒险时称为竞争冒险。
数字电路的输入信号一般又称一次信号，数字电路输入级之后的信号一般称为二次信号，或中间变量。
一般约定，一次信号都是一个一个有节奏地变化，一次信号之间没有竞争。
一次信号和二次信号之间，二次信号和二次信号之间可能存在竞争。
3.5.2 冒险的分类冒险分为“ 0 ”态冒险和“ 1 ”态冒险。
3.5.2 .1 “ 0 ” 态冒险电路如图 3.47 (a) ，以与或型写出逻辑式A ，B 为输入信号，因为是一次信号，所以假设A ，B 按图 3.48 的规律变化，并假设与非门G 1 的动作速度比与非门G 2 的动作速度慢。
FPGA竞争与冒险
FPGA竞争与冒险⼀，概念在数字电路设计时，⽆论是组合、时序，还是FPGA电路中，都需要考虑竞争冒险现象（Race and Competition）。
竞争：由于信号在传输和处理过程中经过不同的逻辑门、触发器或逻辑单元时产⽣时差，造成信号的原变量和反变量状态改变的时刻不⼀致，这种现象称为竞争（Race）。
冒险：由于竞争⽽引起电路输出信号中出现了⾮预期信号，产⽣瞬间错误的现象称为冒险（Competition）。
表现为输出端出现了原设计中没有的窄脉冲，常称为⽑刺（Burr）。
关系：有竞争不⼀定产⽣冒险，但有冒险就⼀定有竞争。
分类：竞争分为临界竞争和⾮临界竞争。
冒险分为静态冒险和动态冒险。
临界竞争：产⽣暂时或永久性错误输出。
⾮临界竞争：没有导致冒险发⽣，或虽有冒险发⽣但不会产⽣错误输出，不影响系统的⼯作的竞争。
静态冒险：输⼊信号变化前后，输出的稳态值⼀样，但在输⼊信号变化时，输出信号产⽣了⽑刺。
在组合逻辑电路中，由于产⽣冒险的原因不同⼜分为功能冒险和逻辑冒险。
动态冒险：输⼊信号变化前后，输出的稳态值不同，并在边沿处出现了⽑刺，即输⼊变化输出应变化的情况下，输出在变化的过程中产⽣了短暂的错误输出的现象。
产⽣原因:组合逻辑电路中，产⽣竞争冒险的主要原因是时延。
时序逻辑电路中，产⽣竞争冒险的原因主要有两个⽅⾯：1，组合逻辑电路部分可能发⽣的竞争冒险现象。
2，存储电路⼯作过程中发⽣的竞争冒险。
同步时序电路不存在竞争现象。
异步时序电路中，当输⼊信号和时钟信号同时改变是，⽽且是通过不同路径到达同意触发器时，就有可能导致竞争冒险。
FPGA中：在FPGA中，延时主要是由连线的长短和逻辑单元的数⽬决定的，同时还受器件的制造⼯艺、⼯作电压、温度等因素影响。
信号的电平转换也需要⼀定的过渡时间。
由于FPGA以及其他的 CPLD器件内部的分布电容和电感不能过滤电路中的⽑刺，从⽽使得⽑刺逐级传递，对电路早晨的影响更加突出。
即使是在最简单的逻辑运算中，如果出现多路信号同时跳变的情况，在通过内部⾛线以后，也⼀定会产⽣⽑刺。
竞争冒险现象的类型
竞争冒险现象的类型
竞争冒险现象的类型包括以下几种：
1. 激烈竞争：指的是市场中存在多个竞争对手，争夺同一资源或市场份额。
这种竞争可能会导致价格战、产品同质化、利润下降等问题。
2. 新产品冒险：指企业推出新产品或新技术，冒险进入新的市场。
这种冒险可能会遇到市场接受度低、技术不成熟、竞争激烈等问题。
3. 国际市场冒险：指企业冒险进军国际市场，面对不同的文化、法规、竞争环境等的挑战。
这种冒险可能会遇到市场适应困难、国际竞争激烈、本地化要求等问题。
4. 共享经济冒险：指企业通过共享经济模式，将资源共享给消费者，并与其他企业竞争市场份额。
这种冒险可能会遇到法律法规限制、用户信任问题、盈利难题等挑战。
5. 技术冒险：指企业通过引进新技术或自主研发新技术，冒险改变产品或服务的研发、生产或交付方式。
这种冒险可能会遇到技术成本高、技术转化困难、市场接受度等问题。

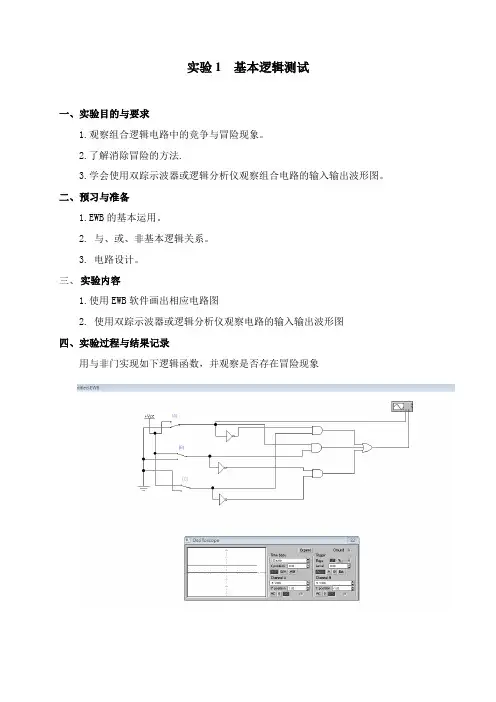

数字逻辑实验五—竞争与冒险
实验1 基本逻辑测试
一、实验目的与要求
1.观察组合逻辑电路中的竞争与冒险现象。
2.了解消除冒险的方法.
3.学会使用双踪示波器或逻辑分析仪观察组合电路的输入输出波形图。
二、预习与准备
1.EWB的基本运用。
2. 与、或、非基本逻辑关系。
3. 电路设计。
三、实验内容
1.使用EWB软件画出相应电路图
2. 使用双踪示波器或逻辑分析仪观察电路的输入输出波形图
四、实验过程与结果记录
用与非门实现如下逻辑函数，并观察是否存在冒险现象
五、实验总结与体会
首先就是对于冒险有了更深的体会，即：两个输入信号同时向相反方向的逻辑电平跳变的现象（即一个由1- > 0，另一个从0 -> 1），称为竞争。
因竞争导致在输出端可能产生尖峰脉冲的现象，称为冒险。
通俗一点的说，信号由于经由不同路径传输达到某一汇合点的时间有先有后的现象，就称之为竞争，由于竞争现象所引起的电路输出发生瞬间错误的现象，就称之为冒险。
竞争表现在输出波形上，则是出现0电平或者1电平的尖峰，称“毛刺”。
其次，在本次实验过程中也学会了使用EWB软件绘制相应的电路图，增长了自己的知识面。
1。
数字电路简答题汇总
答：优点 1. 工艺简单，集成度高。 2. 是电压控制元件，静态功耗小。 3.允许电源电压范围 宽。4.扇出系数大，抗噪声容限大。
缺点：工作速度比 TTL 低 。
12. 半导体工艺中，掺杂有哪几种方式？
答：根据掺入的杂质不同，杂质半导体可以分为 N 型和 P 型两大类。 N 型半导体中掺入的杂 质为磷等五价元素， 磷原子在取代原晶体结构中的原子并构成共价键时，多余的第五个价电子 很容易摆脱磷原子核的束缚而成为自由电子， 于是半导体中的自由电子数目大量增加，自由电 子成为多数载流子， 空穴则成为少数载流子。P 型半导体中掺入的杂质为硼或其他三价元素， 硼原子在取代原晶体结构中的原子并构成共价键时， 将因缺少一个价电子而形成一个空穴， 于 是半导体中的空穴数目大量增加，空穴成为多数载流子，而自由电子则成为少数载流子。
2.如何用 D 触发器实现 2 倍分频的逻辑电路？什么是状态
图？
哥 答：D 触发器的输出端加非门接到 D 端，实现二分频。状态图是以图形方式表示输出状态转
换的条件和规律。用圆圈表示各状态，圈内注明状态名和取值。用→表示状态间转移。
3. 什么是"线与" 逻辑，要实现它，在硬件特性上有什么具体
元 要求？
与门和与非门：多余输入端接正电源或与有用输入端并接
或门和或非门：多余输入端接地或与有用输入端并接
CMOS 电路多余输入端与有用输入端的并接仅适用于工作频率很低的场合。
TTL 电路输入端悬空时相当于输入高电平，CMOS 电路多余输入端不允许悬空。
哥 22．什么是 NMOS、PMOS？什么是增强型、耗尽型？什么 元 是 PNP、NPN？他们有什么差别？
答：线与逻辑是两个输出信号相连可以实现与的功能。在硬件上，要用 OC/OD 门来实现，为了

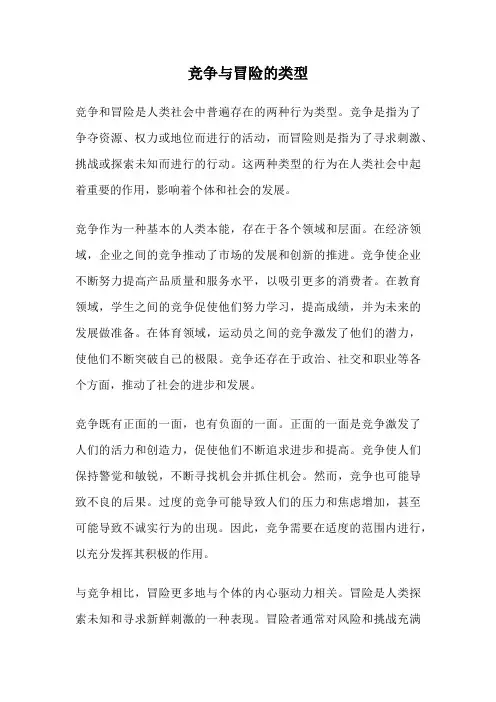

竞争与冒险的类型
