水处理构筑物概述

合集下载

给排水简答题

给排水简答题

简述城镇给水系统的组成及其各组成部分的作用。

分为取水构筑物、水处理构筑物、泵站、输水管和管网、调节构筑物组成。

取水构筑物用以选定的水源取水,并输往水厂;水处理构筑物将天然水源的水加以处理,符合用户对水质的要求;泵站用以将所需水量提升到规定的高度;输水管网和配水管网将原水送到水厂,将清水送到给水区和用水地点的管道;调节构筑物是各种类型的水池,用以贮存和调节水量。

取水、输水、水处理、配水四个部分。

2、试说明排水检查井的作用及排水检查井的设置位置及尺寸要求。

起着连接、清理检查管道的作用,还具有改变水流方向(弯头)、汇流(三通)及变径的特殊作用。

检查井应设置在管道交汇处、转弯处、变径或变坡处、跌水处或较长管道中途。

检查井应设置合适尺寸位置的爬梯和脚窝,检修室一般设置为1.8深。

3、什么是回流污染,防止回流污染可采取什么措施和装置。

回流污染是指虹吸回流或背压回流对生活给水系统造成的污染。

防止回流污染可采取空气间隙、倒流防止器、真空破坏等措施和装置。

(1) 由于给水管道内负压引起卫生器具或容器中的水或液体倒流入生活给水系统的现象。

(2) 非饮用水或其它液体,混合物进入生活给水管道系统的现象。

预防回流污染的主要措施:一、管道设计时应符合下列要求:(1)给水管配水出口不要被任何液体或杂质所淹没。

(2)给水管配水出口高出用水设备溢流水位的最小空气间隙,不要小于配水出口处给水管管径的2.5倍。

(3)特殊器具和生产用水设备不可能设置最小空气间隙时,应设置防污隔断器或采取其他有效的隔断措施。

二、生活饮用水管道不能与大便器(槽)直接连接。

三、埋地生活饮用水贮水池与化粪池的净距,不应小于10m。

当净距不能保证时,应采取生活饮用水贮水池不被污染的措施。

四、生活或生活用水与其他用水合用的水池、水箱的池(箱)体应采用独立结构形式,不要利用建筑物的本底结构作为水池池壁和水箱箱壁。

五、下列设备和容器不得与污废水管道系统直接连接,应采取间接排水的方式:(1)生活饮用水贮水箱(池)的泄水管和溢流管。

给水排水系统分类与组成

给水排水系统分类与组成

给水排水系统分类与组成一、城市给水系统分类与组成1.城市给水系统的分类1)按水源种类划分按水源种类可将城市给水系统划分为以地下水为水源的给水系统和以地表水为水源的给水系统。

2)按供水方式划分按供水方式可将城市给水系统划分为重力给水系统、多水源给水系统、分质给水系统、分压给水系统、循环给水系统和循序给水系统。

3)按使用目的划分按使用目的可将城市给水系统划分为生活给水系统、生产给水系统和消防给水系统。

2.城市给水系统的组成城市给水系统是维持城市正常运作的必要条件,通常由下列工程设施组成。

1)取水构筑物取水构筑物是指用以从地表水源或地下水源取得满足要求的原水,并输往水厂的工程设施。

其可分为地下水取水构筑物和地表水取水构筑物。

(1)地下水取水构筑物。

地下水取水构筑物主要有管井、大口井、辐射井和渗渠几种形式。

(2)地表水取水构筑物。

地表水取水构筑物有固定式和移动式两种,在修建构筑物时,应根据不同的需求和河流的地质水文条件合理选择取水构筑物的位置和形式,它将直接影响取水的水质、水量和取水的安全、施工、运行等各个方面。

2)水处理构筑物水处理构筑物是指用以对原水进行水质处理使水质达到生活饮用或工业生产所需要的水质标准的工程设施,常用的处理方法有沉淀、过滤、消毒等。

处理构筑物主要有过滤池、澄清池、化验室、加药间等原水处理系统设备。

水处理构筑物常集中布置在水厂内。

3)泵站泵站是指用以将所需水量提升到要求高度的工程设施。

按泵站在给水系统中所起的作用,可分为以下几类。

(1)一级泵站。

一级泵站直接从水源取水,并将水输送到净水构筑物,或者直接输送到配水管网、水塔、水池等构筑物中。

(2)二级泵站。

二级泵站通常设在净水厂内,自清水池中取净化了的水,加压后通过管网向用户供水。

(3)加压泵站。

加压泵站用于升高输水管中或管网中的压力,自一段管网或调节水池中吸水压入下一段输水管或管网,以便提高水压来满足用户的需要。

4)输水管(渠)和管网(1)输水管(渠)。

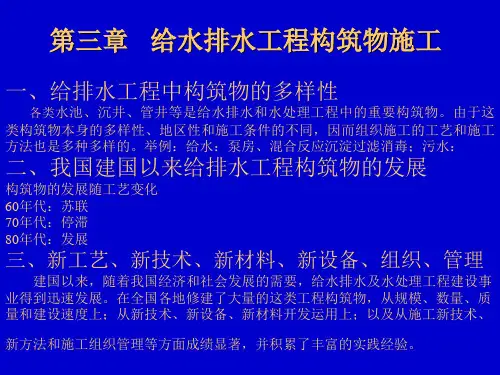

给水排水工程构筑物施工

给水排水工程构筑物施工

五、壁板环向预加应力施工方法
水池环向预应力钢筋张拉工作应在环槽杯口,壁板接缝浇 注的混凝土强度达到设计强度的70%后开始。 钢筋采用普通钢筋或高强钢丝。普通钢筋在张拉前作冷拉 处理。冷拉采用双控:防止钢筋由于匀质性差而产生张拉应力 误差,用冷拉应力控制;防止钢筋脆性提高,采用冷拉伸长率 控制。冷拉应力与伸长率由试验确定,通常要求预应力张拉后 的钢筋屈服点提高到不小于550Mpa,屈服比δ0/δs>108%。因 此,冷拉控制应力为520~530Mpa,延伸率为3.2%~3.6%,不超 过5%,不小于2%。
④施工排水 在有地下水地区修建水池结构工程,必须作好排水工 作,以保证地基土壤不被振动,使水池不因地基沉陷而发 生裂缝。施工排水需在整个施工期间不间断进行,防止因 地下水上升而发生水池底板裂缝。 ⑤抹面处理 为了确保水池的防水性良好,可在结构表面喷涂防护 层或按重量比为1:2的水泥砂浆(掺适量防水粉)抹面。 为防止地下水渗透,亦可增加沥青防水层。
防水混凝土应尽量采用连续浇筑方式,对于因结构复 杂、工艺构造要求或体积庞大受施工条件限制的池类结构, 而需间歇浇筑作业时,应选择合理部位设置施工缝。
混凝土的振捣应采用机械振捣,不应采用人工振捣。 机械振捣能产生振幅不大,频率较高的振动,使骨料间摩 擦力降低,增加水泥砂浆的流动性,骨料能更充分被砂浆 所包裹,同时挤出混凝土拌合物中的气泡,以利增强密实 性。
四、装配式水池的构件吊装
构件吊装前,应结合水池结构、直径与构件的最大重量确 定采用的吊装机械,吊装方法,吊装顺序及构件堆放地点等。 常用的吊装机械多系自行式起重机,如汽车式和履带式起重机 等。 吊装顺序可按选定的机械性能而定。通常有两种吊装顺序 ,一种是连续吊装柱、梁盖板,则中心向外进展,然后吊装壁 板;另一种是依次分别吊完柱、梁、壁板后再吊装顶盖板。 构件吊装校正之后用水泥砂浆连接或预埋件焊接。采用预 埋件焊接可提高结构整体性及抗震性,而且不须临时支撑。 壁板吊装前,在底板槽口外侧弧形尺宽度的距离弹墨线。 吊装时,弧形尺外边贴墨线,内侧贴壁板外弧面,同时用垂球 找正,即可确定壁板位置,然手用预埋件焊接或临时固定。壁 板全部吊装完毕后,在接缝处安装模板,浇灌豆石混凝土堵缝 。

常见水处理构筑物

常见水处理构筑物
常规水处理构筑物
城镇给水
序号
学生姓名
絮凝
隔板絮凝池
1
折板絮凝池
2
网格絮凝池
3
机械絮凝池
4
沉淀
平流沉淀池
5
斜板沉淀池
6
斜管沉淀池
7
澄清
机械搅拌澄清池
8
水力循环澄清池
9
悬浮澄清池
10
脉冲澄清池
11
过滤
普通快滤池
12
双阀滤池
13
均粒滤料滤池
14
移动罩滤池
15
虹吸滤池
16
生物接触氧化
弹性填料生物接触氧化池
17
32
高负荷生物滤池
33
生物接触氧化池
34
生物转盘
35
生物流化床
36
曝气生物滤池
37
厌氧工艺
厌氧生物流化床
38
升流式厌氧生物滤池
39
UASB(升流式厌氧污泥层)
40
颗粒填料生物接触氧化池
18
城镇排水
沉砂池
平流沉砂池
19
曝气沉砂池
20
漩流式沉砂池
21
沉淀池
辐流式沉淀池
22
氧化沟工艺
奥贝尔氧化沟
23
卡鲁塞尔氧化沟
24
三沟式氧化沟
25
活性污泥工艺
射流曝气
26
氧气曝气
27
深井曝气
28
CASS(循环活性污泥法)
29
A-B活性污泥法
30
SBR工艺
31
生物膜工艺
普通生物滤池

给水处理概论

给水处理概论

蝶阀:是指启 闭件(蝶板)绕固定 轴旋转的阀门。
33
止回阀:是指启闭件(阀瓣或阀芯)借介质 作用力,自动阻止介质逆流的阀门。
34
排气阀:用来排除集 积在管中的空气,以提高 管线的使用效率。
35
消火栓:是安装在给水管网上,向火场供水 的带有阀门的标准接口,是市政和建筑物内 消防供水的主要水源之一。
31
管道接口
钢管:焊接、法兰连接、承插连接;
铸铁管:法兰连接、承插连接;
混凝土管:一般采用承插连接;
塑料管:法兰连接、承插连接、溶剂粘结、热 熔或电熔连接。
管材、管件的接口原则上不推荐刚性接口,在 爆管抢修中,也尽量安装柔性快速抢修接头。
32
3.2
管网附件
阀门:调节管线中的流量和水压。 闸阀:是指关闭件(闸板)由 阀杆带动,沿阀座密封面作升降 运动的阀门。
9
10
《给水处理》课程简介

给水处理课程主要介绍以下内容; 给水水源特点 给水处理常见工艺流程 给水处理的理论及方法 各构筑物和单元处理方法的原理 单元处理方法的基本功能 单元处理方法的组合 城市给水 工业给水
11
课程要求
了解给水系统的分类、布置及管网、取水工 程的大致情况 掌握给水处理的主要方法及基本理论 掌握混凝、沉淀、澄清、过滤原理及构筑物 掌握氯消毒及设备, 熟悉其它消毒方法 熟悉地下水除铁除锰方法 熟悉软水、纯水制备的方法 了解水厂设计的相关内容 12
15
⑵给水系统的布置 统一给水:所有用水户用一个管网,一 个水处理系统。造价低,运行费高。幻灯片 8
分质给水:用户对水质要求不同,经不 同深度处理,可节省净水处理费用,但每一 种水质要有独立的管网,多套管网造价高。幻

给水处理工艺流程概述

给水处理工艺流程概述

重 力 式 无 阀 滤 池
普通快滤池
4、消毒
• 目的:杀灭水中对人体健康有害的绝大部分病原 微生物,包括病菌、病毒、原生动物的包囊等, 以防通过饮用水传播疾病。 • 方法:氯消毒(液氯、漂白粉、次氯酸钠)、二 氧化氯消毒、臭氧消毒、紫外线消毒等。 • 水厂一般采用液氯;小型消毒如游泳池水消毒等, 多采用次氯酸钠发生器;临时性消毒多采用漂白 粉。我们水厂采用二氧化氯消毒。
2、沉淀
• 定义:沉淀是在重力的作用下,使水中比 水重的悬浮物、混凝生成的矾花等从水中 分离的方法。 • 沉淀池的池型:平流式沉淀池、斜板式沉 淀池
平流式沉淀池
斜板式沉淀池
3、过滤
• 定义:指用石英砂等粒状材料滤料层截留 去除水中颗粒杂质的处理技术,相应的处 理构筑物称为快滤池,简称为滤池。 • 给水中常用的滤池有:普通快滤池、双阀 滤池、虹吸滤池、重力式无阀滤池、移动 罩滤池等。
源水→混凝→沉淀→过滤 →清水池→管网
↑↑ 预加氯 混凝剂
↑ 氯
• 2、地下水为水源时饮用水常规处理的主要 去除对象是水中可能存在的病原微生物。 对于不含有特殊有害物质(如过量的铁、 锰等)的地下水,应用水处理只需要进行 消毒处理就可以达到饮用水水质要求,处 理工艺见下图:
氯 ↓Βιβλιοθήκη 井水→ 清水池 → 管网• 絮凝反应池:经过与药剂充分混合的水进入絮凝反应池中, 通过颗粒间的絮凝作用,矾花颗粒逐渐长大,从而沉淀下 来。 • 絮凝反应池可分为机械搅拌与水力搅拌两大类。 • 机械搅拌反应效果好,水头损失小,可以适应水质水量的 变化,便于调节,不足之处时增加了电机的维护工作量, 且部分设备在水下,不便维修。 • 水力搅拌是以水流流动起到搅拌作用,使矾花颗粒絮凝长 大。

城市污水处理厂水处理构筑物及其结构

城市污水处理厂水处理构筑物及其结构

• 分类:按进出水的形式分:中心进水周边出水,周边进水 中心出水,周边进水周边出三种类型。 • 其优点:(1)用于大型污水处理厂,沉淀池个数较少, 比较经济,便于管理;(2)机械排泥设备已定型,排泥 较方便。 • 其缺点:(1)池内水流不稳定,沉淀效果相对较差;(2) 排泥设备比较复杂,对运行管理要求较高;(3)池体较 大,对施工质量要求较高。 3.3竖流式沉淀池
城市污水处理厂污泥处理与处置
第一节污泥分类和性质指标 1.污泥处理的目的及处理方案 1.1污泥处理的目的 1.1.1使污水处理厂能够正常运行,确保污水处理效果; 1.1.2使有害、有毒物质得到妥善处理或利用; 1.1.3使容易腐化发臭的有机物得到稳定处理; 1.1.4使有用物质能够得到综合利用。一句话概括就是使污泥 减量、稳定、无害化及综合利用。 2.污泥处理方案
曝气沉砂池的停留时间一般为1-3min,进水方向应与水在沉 砂池内方向一致,出水方向与进水方向垂直,并设置挡板 诱导水流;集砂槽附近安装纵向挡板。 3.初次沉淀池 是城市污水一级处理的主要构筑物,其作用:去除污水中可 沉悬浮物,一般采用平流式沉淀池和辐流式沉淀池两种类 型。 3.1平流式沉淀池
• 其构造:由进水装置、出水装置、沉淀区、缓冲区、污泥 区及排泥装置等构成。 • 其优点:沉淀效果好,对冲击负荷和温度变化适应性强, 平面布置紧凑,施工方便。 • 其缺点:配水不易均匀,采用机械排泥时设备易腐蚀;采 用多斗排泥,排泥不均匀,操作工作量大。 3.2辐流式沉淀池 .其构造:由进水管、出水管、沉淀区、污泥区及排泥装置组 成。
8.2常用氧化沟类型 8.2.1卡鲁塞氧化沟 是一多沟串联系统,一般采用垂直轴表面曝气机曝气。每 组沟渠安装一个曝气机,均安设在一端。处理系统如图246所示。 特点:(1)沟内环流速度为0.3m/s; (2)氧化沟水深可达4.5m。 8.2.2奥贝尔氧化沟 是多级氧化沟,一般由若干个圆形或椭圆形同心沟道组成。 工艺流程图2-47所示 其优点:对高效硝化和反硝化有利。

水处理构筑物参数

水处理构筑物参数

格栅格栅间隙的划分:3~10mm 细格栅,10~40mm 中格栅,大于40mm 粗格栅。

若水泵前格栅间隙小于或者等于25mm ,则其后面的处理流程中可不再设置格栅。

一般在污水处理系统前设置的格栅,其栅条间隙为:①人工清除时,25~40mm ;②机械清除时,16~25mm;③最大间隙,40mm 。

栅渣的数量及性质,当无实测资料时,可采用: (1)格栅间隙16~25mm ,0.05~0.10m ³栅渣/10m ³污水 (2)格栅间隙30~50mm ,0.01~0.03m ³栅渣/10m ³污水 (3)栅渣含水率一般取80%,容量960㎏/m ³。

格栅安装倾角一般为45°~75°;过栅流速一般采用0.6~1.0m/s ;格栅前水流速度一般为0.4m~0.9m/s ;通过格栅的水头损失一般采用0.08~0.15m 。

名称公式符号说明栅槽宽度m B()bnn S B +-=1bhvsin maxαQn =S —栅条宽度,mb —栅条间隙,m n —栅条间隙个数,个 Q max —最大设计流量,m 3/sα—格栅倾角,(°)h —栅前水深,m V —过栅流速,m/s通过格栅的水头损失m h 1αξsin 2gv20=hkh h 01=h0—水头损失,mG —重力加速度,m/s2k —系数,格栅被栅渣阻塞时,水头损失增大的倍数可按k=3.36v —1.32计算或取k=2—3ξ局部阻力系数,与栅条断面形状有关,34⎪⎭⎫⎝⎛=b s βξ,当为矩形断面时,β=2.42。

栅后槽总高度mH21h h h H ++=h 2—栅前渠道超高,m 一般采用0.3m栅槽总长度mLαtg H l l L 1215.00.1++++=αtg B B l 211-= 212l l =11h h H +=1l —进水渠道肩宽部分长度,m1B —进水渠宽,m1α—进水渠道渐宽部分展开角度,()︒一般取︒202l —栅槽与出水渠道渐窄部分长度,m1H —栅前渠道深,m每日栅渣量()d /m3WzK WQW 1000864001max=1W —栅渣量,m ³/10m ³(污水),格栅间隙为16~25nn 时,1W =0.10~0.05;格栅间隙为30~50mm 时,1W =0.03~0.01z K —生活污水流量总变化系数。

污水处理厂污泥处理构筑物

污水处理厂污泥处理构筑物

污水处理厂污泥处理构筑物一、要点概述污泥处理系统主要构筑物工作原理,其污水通过沉淀、曝气产生大量的污泥和剩余活性污泥混合后进行厌氧消化处理,其混合污泥平均含水率为95%-97%,平均有机物质含量为55%-65%(每吨污泥有机物含量约30.5kg),混合的污泥通过消化池中温处理与脱水处理,污泥在中温消化处理过程中所产生的沼气可作能源应用,脱水处理后的干污泥可作农业有机肥或制造建筑材料等。

本章对污泥处理的构筑物各种单位工程质量检验提出主要控制和一般控制项目,由于结构均为防水性钢筋混凝士结构上程,故污泥处理构筑物条款与污水构筑物条款应对照使用,不作重复编制。

二、条文释义7.1一般规定7.1.1本章适用于污泥处理系统的浓缩池、消化池、贮泥池等构筑物工程。

7.1.2污泥处理构筑物工程验收时,检查的有关资料应符合本规范第6.1.2规定。

7.1.3污泥处理构筑物的混凝土质,验收应符合本规范第6章规定。

7.1.4消化池应具有密封性能和保温性能。

7.1.5采用无粘结预应力工艺时,质量验收应符合现行国家有关规范要求。

【释义】污泥处埋的主要构筑物是消化池和污泥浓缩池,污泥浓缩池的施工技术要求与水处理的沉淀池相同。

本章重点介绍消化池,消化池由池顶、池体、工艺管道搅拌设备等组成。

池顶的形式分为固定式和浮动式两种,常采用弧形弯顶或为圆锥形。

池顶中部装集气罩、池顶设有入孔和搅拌设备,池顶下沿设溢流管。

池体形状常采用圆柱形或椭圆形(卵形),其气室部分应不漏气,池壁内敷设耐腐蚀涂料或衬里,池壁外部设有保温层及装饰。

位于地下水位以下的池底宜采用隔水层。

工艺管道主要有污泥管、排上清液管、取样管几种,污泥管包括进泥管、出泥管、循环搅拌管,以上管道均应做防腐处理。

搅拌分为沼气搅拌、泵搅拌、机械搅拌、联合搅拌,其目的是使池内泥温和浓度均匀,防止污泥分层和形成浮渣,提高沼气的产量:目前,随着国内外污泥处理技术的不断发展,资源利用率要求的提高,过去设计采用传统的圆柱形消化池,将逐步被卵形消化池所替代。

污水处理常用的设备及构筑物讲义

污水处理常用的设备及构筑物讲义
Page 29
净水池:储存净水,进一步加氯消毒。 净水处理工艺流程如下:
Page 30
3、A2O工艺
A2O是Anaeroxic—Anoxic—Oxic的英文缩写,A2O 生物脱氮 除磷工艺是传统活性污泥工艺、生物消化及反消化工艺和 生物除磷工艺的综合。 A2O工艺流程如下:
Page 31
工艺原理: A2O池分成厌氧段、缺氧段、好氧段。在 该工艺流程内,BOD5、SS和以各种形式存在的氮和磷将 一一被去除。A2O生物脱氮除磷系统的活性污泥中,菌群 主要由硝化菌和反硝化菌、聚磷菌组成。在好氧段,硝化 细菌将入流中的氨氮及有机氮氨化成的氨氮,通过生物硝 化作用,转化成硝酸盐;在缺氧段,反硝化细菌将内回流 带入的硝酸盐通过生物反硝化作用,转化成氮气逸入到大 气中,从而达到脱氮的目的;在厌氧段,聚磷菌释放磷, 并吸收低级脂肪酸等易降解的有机物;而在好氧段,聚磷 菌超量吸收磷,并通过剩余污泥的排放,将磷除去。
5 气浮设备 5.1一元化气浮机
由空气压缩机送到空气罐中的空气通过射流装置被带入溶气罐,在 0.35Mpa压力下被强制溶解在水中,形成溶气水,送到气浮槽中。在突然释 放的情况下,溶解在水中的空气析出,形成大量的微气泡群,同泵送过来的 并经加药后正在絮凝的污水中的悬浮物充分接触,并在缓慢上升过程中吸附 在絮集好的悬浮物中,使其密度下降而浮至水面,达到去除SS和CODcr的目 的。
Page 36
5、CASS工艺 CASS(Cyclic Activated Sludge System)即循环活性污泥法污水 处理工艺,是SBR工艺的一种变型。其实质是将可变容积的活性污泥 工艺过程与生物选择器原理有机结合的一种SBR工艺。工艺由于其投 资与占地面积省、易于分期建设、出水水质稳定、便于管理等特点, 在城镇污水处理与工业污水处理领域得到了广泛应用。 CASS工艺与传统SBR工艺的不同点在于: A:CASS工艺在进水阶段,不设充水过程或缺氧进水混合过程,节省占 地与投资; B:CASS工艺在进水处设生物选择器,该区域容积小,废水和回流污泥 同时进入,成为废水、污泥的接触混合区。生物选择器能有效抑制丝 状菌繁殖,避免污泥膨胀;同时在该区域实现释磷与反硝化脱氮。

地表水工艺处理基本知识

地表水工艺处理基本知识

给水工艺处理基本知识一、城镇供水系统.供水系统分类和组成供水系统分类:供水系统是由取水、输水、水质处理和配水等设施组成的总体工程。

供水系统的分类:⑴按水源分类,分为地表水和地下水供水系统;⑵按供水方式,分为重力供水系统、压力供水系统和混合供水系统;⑶按使用目的,分为生活用水、生产供水和消防供水系统;⑷按服务对象,分为城镇供水和工业供水系统。

供水系统组成:供水系统一般由取水构筑物、原水输水管(渠)、水处理构筑物、调节及增压构筑物、配水管网等部分组成。

1.取水构筑物:取集原水而设置的各种构筑物的总称。

2.原水输水管(渠):将取水构筑物取集的原水送入净水厂处理的管(渠)设施。

3.水处理构筑物:对原水进行处理,以达到用户对水质要求的各种构筑物,通常把这些构筑物布置在水厂。

4.调节及增压构筑物:贮存和调节水量、保证水压的构筑物,如清水池、泵站等,一般设在厂内,也可在厂内外同时设置。

5.配水管网:用以向用户配水的管道系统。

分质、分压和区供水:统一供水系统是指城镇供水系统将生活、生产、消防三者合一,统一按生活饮用水卫生标准供水。

除了统一供水系统外,还可分为:分质供水系统、分压供水系统、分区供水系统。

1.分质供水系统根据不同用户对水质要求不用,采用分质供水的系统。

如将水质要求较低的工业用水与城镇供水系统分开单独设置的供水系统;将海水或城市污水处再生后作为厕所冲洗、绿化等杂用水供水系统。

2.分压供水系统根据管网分压的不同要求,分别供应的系统。

如城镇中某些高层建筑区,或地势较高的地区要求较高的供水压力,可采用不同的压力供水系统。

3.分区供水系统在一个城市中由于地形不同形成分别供水的成为分区供水系统。

按布置方式可分成并联供水系统(由同一泵站分别向二区单独供水);串联供水系统即高区泵站从低区取水,然后向高区供水。

影响供水系统布置的因素1.城市规划的影响2.水源的影响3.地形的影响。

.供水水量、水质、水压要求供水量一般由以下各项组成:1.综合生活用水2.工业企业用水3.浇洒道路和绿地用水4.管网漏损水量5.未预见用水 6 消防用水。

污水处理主要处理构筑物 重要

污水处理主要处理构筑物 重要

废水处理系统的主要处理构筑物有格栅间、调节池、初沉池、储存池、污水提升泵房、冷却塔、A/O生化反应池、中沉池、生物接触氧化池、二沉池、混凝反应池、沉淀池、污泥浓缩脱水间等主要构筑物作用及特点.1 格栅间:格栅作为废水处理的第一道工序,是用一组平行的刚性栅条制成的框架,可以用它拦截水中的大块漂浮物。

格栅通常倾斜架设在其它处理构筑物之前或泵站集水池进口处的渠道中,以防漂浮物阻塞构筑物的孔道、闸门和管道或损坏水泵等机械设备。

因此,格栅起着净化水质和保护设备的双重作用。

所以在进入初沉池之前设置格栅间。

.2调节池:无论何种废水在进入主体处理构筑物之前,通常需要先进行水质、水量的调解,为后续构筑物的运行创造必要条件。

工业废水的水质和水量都是随时间的转移不断变化的,流量和浓度的不均匀往往给处理设备带来不少困难,或者使其无法保持在最优的工艺条件下运行。

因此要调节污水水质和水量,以便使进入污水处理系统的污水尽量均匀。

调解池具有以下作用:1)减少或防止冲击负荷对处理设备的不利影响。

2)使酸碱废水中和,处理过程中pH保持稳定。

3)调节水温4)当处理设备发生故障时,起临时事故储水池作用。

5.4.3初沉池:沉淀是在重力作用下,使悬浮液中密度大于水的悬浮固体下沉,从而与水分离的水处理方法。

它的去除对象,主要是悬浮液中粒径在10μm以上的可沉固体。

在各种水处理系统中,沉淀的作用有所不同,大致如下:1)作为化学处理与生物处理的预处理。

2)用于化学处理或生物处理后,分离化学沉淀物、分离活性污泥或生物膜。

3)污泥的浓缩脱水。

4)灌溉农田前做灌前处理。

普通沉淀池可分为入流区、沉降区、出流区、污泥区和缓冲区5个功能区。

入流区和出流区的作用是进行配水和集水,使水流均匀地分布在各个过流断面上,为提高容积利用系数和固体颗粒的沉降提供尽可能稳定的水力条件。

沉降区是可沉颗粒与水分离的区域。

污泥区是泥渣储存、浓缩和排放的区域。

缓冲区是分隔沉降区和污泥区的水层,防止泥渣受水流冲刷而重新浮起。

城市给水排水工程概论

城市给水排水工程概论

城市给⽔排⽔⼯程概论第⼀章给⽔排⽔场站⼯程结构与特点第⼀节场站⼯程结构与施⼯⽅法⼀、给⽔排⽔场站⼯程结构特点(⼀)场站构筑物的构成1.⽔处理(含调蓄)构筑物,是指按⽔处理⼯艺设计的构筑物。

给⽔处理构筑物包括配⽔井、药剂间、混凝沉淀池、澄清池、过滤池、反应池、吸滤池、清⽔池、⼆级泵站等;污⽔处理构筑物包括⽔闸井、进⽔泵房、格筛间、沉砂池、初沉淀池、⼆次沉淀池、曝⽓池、氧化沟、⽣物塘、消化池、沼⽓储罐等。

2.⼯艺附属构筑物:是指主体结构的⾛道平台、梯道、设备基础、导流墙(槽)、⽀架、盖板、栏杆等细部结构的⼯程。

各类⼯艺井(如吸⽓井、泄空井、浮渣井)管廊桥架、闸槽、⽔槽、堰⼝、穿孔、孔⼝等。

3.附属构筑物,分为⽣产辅助性建筑物和⽣活辅助性建筑物。

⽣产辅助建筑物是指各项机电设备的建筑⼚房如⿎风机房、污泥脱⽔机房、发电机房、变配电设备房及化验室、控制室、仓库、料场等;⽣活辅助性建筑物包括综合办公楼、⾷堂、浴室、职⼯宿舍等;4.配套⼯程:指为⽔处理⼚⽣产及管理服务的配套⼯程:包括⼚区道路、⼚区给排⽔、照明、绿化等⼯程;5.⼯艺管线:指⽔处理构筑物之间,⽔处理构筑物与机房之间的各种连接管线:包括进⽔管、出⽔管、污⽔管、给⽔管、回⽤⽔管、污泥管、出⽔压⼒管、空⽓管、热⼒管、沼⽓管、投药管线等。

(⼆)构筑物结构形式与特点1.⽔处理(调蓄)构筑物和泵房多采⽤地下或半地下钢筋混凝⼟结构,特点是构件断⾯较薄,属于薄板或薄壳性结构,配筋率较⾼,具有较⾼的抗渗性和良好的整体性要求,少数构筑物次⽤⼟膜结构如稳定塘等,⾯积⼤且具有⼀定深度,抗渗性要求较⾼。

2.⼯艺辅助构筑物多数采⽤钢筋混凝⼟结构,特点是结构断⾯较薄,构件尺⼨要求精确;少数采⽤钢结构预制,现场安装,如出⽔堰等。

3.辅助性建筑物视具体需要采⽤钢筋混凝⼟结构或砖砌结构,符合房建⼯程结构要求;4.配套的市政公⽤⼯程结构符合相关专业结构与性能要求;5.⼯艺管线中给排⽔管道越来越多才哦你个⽔流性能好、抗腐蚀性⾼、抗地层变位性好的PE管、球墨铸铁管等新型管材。

水处理构筑物

水处理构筑物

水处理构筑物6.1 一般规定6.1.1 本章适用于净水、污水处理构筑物结构工程施工及验收,亦适用于本规范的其他相关章节的结构工程。

6.1.2 水处理构筑物施工应符合下列规定:1 编制施工方案时,应根据设计计要求和工程实际情况,综合考虑各单体构筑物施工方法和技术措施,合理安排施工顺序,确保各单体构筑物之间的衔接、联系满足设计工艺要求;2 应做好各单体构筑物不同施工工况条件下的沉降观测;3 涉及设备安装的预埋件、预留孔洞以及设备基础等有关结构施工,在隐蔽前安装单位应参与复核;设备安装前还应进行交接验收;4 水处理构筑物底板位于地下水位以下时,应进行抗浮稳定验算;当不能满足要求时,必须采取抗浮措施;5 满足其相应的工艺设计、运行功能、设备安装的要求。

6.1.3 水处理构筑物的满水试验应符合本规范第9.2节的规定,并应符合下列规定:1 编制试验方案;2 混凝土或砌筑砂浆强度已达到设计要求;与所试验构筑物连接的已建管道、构筑物的强度符合设计要求;3 混凝土结构,试验应在防水层、防腐层施工前进行;4 装配式预应力混凝土结构,试验应在保护层喷涂前进行;5 砌体结构,设有防水层时,试验应在防水层施工以后;不设有防水层时,试验应在勾缝以后;6 与构筑物连接的管道、相邻构筑物,应采取相应的防差异沉降的措施;有伸缩补偿装置的,应保持松弛、自由状态;7 在试验的同时应进行构筑物的外观检查。

并对构筑物及连接管道进行沉降量监测;8 满水试验合格后,应及时按规定进行池壁外和池顶的回填土方等项施工。

6.1.4 水处理构筑物施工完毕必须进行满水试验。

消化池满水试验合格后,还应进行气密性试验。

6.1.5 水处理构筑物的防水、防腐、保温层应按设计要求进行施工,施工前应进行基层表面处理。

6.1.6 构筑物的防水、防腐蚀施工应按现行国家标准《地下工程防水技术规范》GB 50108、《建筑防腐蚀工程施工及验收规范》GB 50212等的相关规定执行。

给水工程

给水工程

给水工程第一章一.给水系统分类:1按水源种类分:地表水和地下水给水系统2.按供水方式:重力供水,压力供水和混合供水系统3.按使用目的:生活,生产,消防用水给水系统4.按服务对象:城市给水和工业给水系统(分为循环系统和复用系统。

二.给水系统的任务是从水源取水,按照用户对水质的要求进行处理,然后将水输送到用水区,并向用户配水。

三.给水系统的组成:1取水构筑物2水处理构筑物3泵站4输水管渠和管网5调水构筑物(高地水池,水塔,清水池)其作用为贮存和调节水量。

四.泵站、输水管渠、管网、调水构筑物称为输配水系统,是投资最大的子系统。

五.工业水的重复利用情况可分为:1直流给水系统2循环系统3复用水系统6.给水水源分地下水和地表水两种思考题:1.由高地水库供水给城市,如按水源和供水方式考虑,应属于哪类给水系统?答:水源方式属于地表水系统,按供水方式属于自流给水系统。

2.什么是统一给水、分压给水和分质给水?答:统一给水:用同一系统供应生活、生产和消防等各种用水。

用的最多。

分压给水:根据水压要求不同而供水。

分质给水:水源经不同的水处理过程和网管,将不同水质的水供给各类用户。

3.水源对给水系统布置有哪些影响?答:(1)当地有丰富的地下水,可在城市上游或给水区内开凿管井或大口井。

(2)水源处于适当高程,能重力输水,可省去泵站;有泉水的,可建泉室。

(3)地表水为水源时,上游取水,加以处理。

(4)水源丰富,随用水量增长而发展为多水源给水系统。

(5)枯水季节、地下水位下降、海水倒灌时、采用跨流域、远距离取水方式。

第二章一.设计用水量的组成:1综合生活用水有居民生活用水和公共建筑及设施用水2工业企业生产用水和工作生活用水3消防用水4浇洒道路和绿地用水5未预计水量及管道漏水量二.最高日用水量Qd:设计规定年限内用水量最多日的用水量。

最高日平均时用水量:Qd/24最高时用水量:设计规定年限内,用水量最多日中用水量最大的一小时的用水量。

水处理概述

水处理概述

水处理概述9.1 一般规定9.1.1 水处理工艺流程的选用及主要构筑物的组成,应根据原水水质、设计生产能力、处理后水质要求,经过调查研究以及不同工艺组合的试验或参照相似条件下已有水厂的运行经验,结合当地操作管理条件,通过技术经济比较综合研究确定。

9.1.2 水处理构筑物的设计生产能力,应按最高日供水量加水厂自用水量确定,必要时还应包括消防补充水量。

城镇水厂的自用水量应根据原水水质、所采用的处理工艺和构筑物类型等因素通过计算确定。

城镇水厂的自用水率一般可采用设计水量的5%~10%。

注:当滤池反冲洗水采取回用时,自用水率可适当减小。

9.1.3 水处理构筑物的设计参数必要时应按原水水质最不利情况(如沙峰、低温、低浊等)下所需最大供水量进行校核。

9.1.4 设计城镇水厂时,应考虑任一构筑物或设备进行检修、清洗而停运时仍能满足当时的供水要求。

9.1.5 净水构筑物应根据需要设置排泥管、排空管、溢流管或压力冲洗设施等。

9.1.6 城镇水厂应根据当地环保的要求,对排泥水进行妥善处理和处置。

9.1.7 当滤池反冲洗水回用时,要避免有害物质和病原微生物等积聚的影响,必要时可采取适当处理后回用。

9.2 预处理9.2.1原水的含沙量或色度、有机物、致突变前体物等含量较高、嗅味明显以及为改善凝聚效果可在常规处理前增设预处理。

9.2.2 当原水含沙量高时,宜采取预沉措施。

在有天然地形可以利用时,也可采取蓄水措施,以供沙峰期间取用。

9.2.3 预沉方式的选择,应根据原水含沙量及其组成、沙峰持续时间、排泥要求、处理水量和水质要求等因素,结合地形条件采用沉沙、自然沉淀或凝聚沉淀。

9.2.4 预沉池的设计数据,应通过原水沉淀试验或参照类似水厂的运行经验确定。

9.2.5 预沉池一般可按照沙峰持续时间内原水日平均含沙量设计。

当原水含沙量超过设计值期间,应考虑调整凝聚剂投加或采取其它措施的可能。

9.2.6 预沉池应采用机械排泥。

9.2.7 生活饮用水原水的氨氮、臭阈值、有机微污染物、藻含量较高时,可采用生物预处理。

给水排水构筑物工程

给水排水构筑物工程
多个环节。
工程内容包括各类水池、水泵站、 水塔、管道等建筑物和构筑物的 设计、施工、运行管理等方面。
给水排水构筑物工程对于保障城 市供水安全、提高水资源利用效 率、改善水环境具有重要意义。
工程特点及重要性
工程特点
涉及多学科交叉,综合性强;受自然条件影响大,地域性明显;工程投资大,建设周期 长。
重要性
消毒设施
杀灭污水中的病原微生物,防止 疾病传播。
生物处理构筑物
利用微生物的代谢作用去除污水 中的有机污染物,包括活性污泥 法、生物膜法等。
二沉池
去除生物处理后的出水中的悬浮 物质,提高出水水质。
Part
04
给水排水管道工程
管道材料选择与施工方法
管道材料选择ห้องสมุดไป่ตู้
根据工程要求、使用环境、经济 成本等因素,选择合适的管道材 料,如钢管、铸铁管、塑料管等 。
电气接线
按照电气图纸进行设备的 电气接线,包括电源、控 制线路等。
基础施工
按照设备基础图纸进行基 础施工,包括基础的开挖、 浇筑、养护等。
设备就位
管道连接
连接设备的进出水管道, 确保管道连接牢固、密封 良好。
将设备吊装到基础上,调 整设备的位置和水平度。
设备调试与运行管理
调试准备 检查设备各部件是否安装 1
高级氧化技术能够高效降解难降解有机物,提高出水水质,是未来水 处理领域的重要发展方向。
智能化、自动化发展趋势
智能化监测与控制
通过物联网、大数据等技术手段,实现对给水排水系统的实时监 测与控制,提高运行管理水平和效率。
自动化运行
借助先进的自动化控制技术和设备,实现给水排水构筑物的自动 化运行,减少人工干预,降低运行成本。

四川大学给水工程期末考试名词解释、简答题归纳

四川大学给水工程期末考试名词解释、简答题归纳

一、名词解释给水系统:是保证城市、工矿企业等用水的各项构筑物及输配水管网组成的系统。

输水管:管径大、一般主要是输水,沿途不供水。

管网:在供水区域内纵横分布,分为干管和分配管干管: 管径较大,输送水量。

分配管:管径较小,向两侧配水。

统一给水管网系统:同一管网按相同的压力供应生活、生产、消防各类用水。

分地区给水管网系统:大中城市被河流分隔时,两岸工业和居民用水一般先分别供给,自成给水系统,随着城市的发展,再考虑将两岸的管网相互连通,成为多水源的给水系统。

分质给水系统:因用户对水质的要求不同而分成两个或两个以上系统,分别供给各类用户。

可分为生活给水管网和生产给水管网等。

分压给水系统:因用户对水压要求不同而分成两个或两个以上系统,分别供给各类用户。

工业用水重复利用率:在一定的计量时间(年或月)内,生产过程中使用的重复利用水量与总用水量之比。

水量平衡:用水量和损耗水量,循环回用水量,补充水量以及排水量保持平衡。

工业生产用水:一般是指工矿企业在生产过程中,用于冷却、空调、制造、加工、净化和洗涤方面的用水。

消防用水:是指在发生火灾的情况下用于灭火所需的水量。

日变化系数: Kd = 最高日用水量/年平均日用水量时变化系数Kh:Kh = 最高日最大时用水量/最高日平均时用水量。

Kh 通常变化在1.3~1.6之间(城市)用水量变化曲线:用每小时用水量占最高日总用水量的百分数表示,连接各线段而成的折线图。

水泵扬程: Hp = H0 + ∑h一级泵站扬程Hp=H0+ hs+hdH0:静扬程,即吸水井最低水位和水处理构筑物最高水位的高程差,mHs \hd :水头损失,以QI=αQd/T 计转输流量:当泵站供水量大于用水量时,多余的水通过整个管网流入水塔,流入水塔的水量叫做转输流量。

最大转输流量:转输流量为最大的一小时流量叫做最大转输流量,以此进行管网核算。

控制点:管网中控制水压的点,一般为离二级泵站最远或地形最高的点。

用以控制整个管网的水压,只要控制点的水压符合要求,全管网的水压就有了保证。

水处理构筑物概述

水处理构筑物概述

1.采用多斗排泥,每个泥 斗单独操作,工作量大; 2.采用机械排泥时,设备 都位于水下,易腐蚀。
1.池深大,施工困难;2. 对冲击负荷和水温变化适 应能力差
1.水流速度不稳定;2.机 械排泥设备复杂;3.易于 出现异重流现象
斜管 处理效率高,停留 1.构造复杂;2.斜管、斜
式 时间短,占地面积 板造价高;3.固体负荷不
2.1.1.4序批式反应池(SBR)
原理:流态上属于完全混合,但有机物随着反应时间的推移降解。废水由进水、 反应、沉淀、出水和闲置五个基本过程组成,完成一个周期。所有处理过程都是在同 一个设有曝气或搅拌装置的反应器内一次进行。
相比连续活性污泥工艺的优点:①工艺简单(曝气池兼二沉池功能,无污泥回 流设备);②耐冲击负荷,一般无需设置调节池;③易得到更优水质;④污泥沉降性 能好,能有效防止丝状菌膨胀;⑤可自动控制,易于管理,通过适当调节可以达到脱 氮除磷的效果。
2.生物处理构筑物
• 根据参与代谢活动的微生物对溶解氧的需求不同,污水的生物处理技 术可以分为好氧生物处理、缺氧生物处理、厌氧生物处理。
• 好氧生物处理:污水中有分子氧存在的情况下,利用好氧微生物(包 含兼性微生物)降解有机物,使其稳定、无害化的处理方法。好氧生 物处理方案有活性污泥法和生物膜法两大类。
应用领域:可广泛应用于屠宰、含酚、啤酒、化工等工业废水和生活污水的处 理。
污泥膨胀
• 污泥膨胀:活性污泥沉降性能变差 的现象。有丝状菌性膨胀和非丝状 菌性膨胀两种,前者系系丝状菌异 常增长而引起,后者因黏性物质大 量积累而引起。
• 特征:污泥结构松散,质量变轻, 沉淀压缩性能差;SV值增大,有时 达到百分之九十,SVI达到300以上 ;大量污泥流失,出水浑浊;二次 沉淀难以固液分离,回流污泥浓度 低,有时还伴随大量的泡沫的产生
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
• 生物除磷 • 聚磷菌厌氧条件下释放磷,好氧条件下吸收磷,并以剩余污泥的形式
实现高效生物除磷。
2.2生物膜法构筑物
• 特点:微生物附着生长在滤料或是填料的表面, 形成生物膜。污水与生物膜接触后,污染物被微 生物吸附转化,污水得以净化。
• 生物膜法包括生物滤池、生物转盘、生物接触氧 化、曝气生物滤池、生物流化床等工艺形式。
2.1.2生物脱氮除磷
• (1)厌氧区 原理及作用:聚磷微生物厌氧释磷。
• (2)缺氧区 除原氮理。及作用:NO2-和NO3-在反硝化菌的作用下被还原为氮气,从而去
• (3)好氧区 原理及作用:氨态氮进行硝化,转化成硝酸盐和亚硝酸盐。聚磷菌
在好氧条件下超量吸磷,污泥中过量吸收的磷通过剩余污泥排除从而 达到生物除磷的目的。 • 生物脱氮
2.生物处理构筑物
• 根据参与代谢活动的微生物对溶解氧的需求不同,污水的生物处理技 术可以分为好氧生物处理、缺氧生物处理、厌氧生物处理。
• 好氧生物处理:污水中有分子氧存在的情况下,利用好氧微生物(包 含兼性微生物)降解有机物,使其稳定、无害化的处理方法。好氧生 物处理方案有活性污泥法和生物膜法两大类。
2.2.1生物滤池
生物滤池的种类很多,有普通生物滤池、高负荷生物滤池、塔式生物滤池 和曝气生物滤池。
(1)普通生物滤池(第一代生物滤池) 结构及原理:由滤床、布水设备、排水系统组成。其中滤床提供微生物生 长附着的环境,布水设备使污水均匀分布于池体,排水系统收集滤床流出的 污水和生物膜,保证通风,支撑滤料。 特点:运行简单。对入流水质水量变化承受能力较强。脱落的生物膜密实, 较容易在二沉池中被分离。 应用领域:适用于小城镇和边远城区。
• 应用领域: (1)石油、化工及机械制造业中的含油废水的油水分离。 (2)废水中有用物质的回收,如造纸废水中的纸浆纤维及填料的回 收,电泳漆废水中极性物质的分离。 (3)含悬浮固体相对密度接近于1的工业废水的预处理。 (4)取代二沉池进行泥水分离,特别适用于活性污泥絮体不易沉淀 或易于产生膨胀的情况。
2.1.1.3封闭环流式曝气池(CLR)
封闭环流式曝气池在短时间内呈现的是推流式,在长时间内则呈现出 完全混合式,两种流态的混合,可以减小短流,使进水被数十倍甚至数百 倍的稀释,从而提高了反应器的缓冲能力。 特点:结合了推流式曝气池和完全混合式曝气池的优点。具有较高的容积 负荷 ,不存在污泥膨胀问题。污泥产量较少。
塞和缠绕水泵机组、曝气器、管道阀门等,减少后续处理 产生的浮渣,保证污水处理设施的正常运行。 • 原理:筛滤截留法。
1.2.沉砂池
• 作用:去除污水中泥沙、煤渣等相对密度较大的无机颗粒 ,以免影响后续处理构筑物的正常运行。
• 位置:初沉池前、泵站前、倒虹管前。(城市污水处理中 ,设在格栅之后,初沉池之前;给水中水处理中设在沉淀 池之前;工业废水处理中设在调节池之前。)
沉砂中含有机物量低于5%,长期搁置不易腐化 。还有预曝气、脱臭、除泡作用。实际工程中多 采用曝气沉砂池。
利用机械力控制水流流态与流速、加速砂粒的沉 降并使有机物随水流带走的沉砂装置。
通常去除较粗(粒径在0.6mm以上)的砂粒,结 构也比较复杂,目前生产中采用较少。
1.3调节池
• 作用:调节水量,均衡水质。 • 原理:一般在池内设置混合和曝气装置来实现调
• 第二类:非丝状菌膨胀主要发生在废水水温较低而污泥负荷太高的时候,此 时细菌吸附了大量有机物,来不及代谢,在胞外积贮大量高粘性的多糖物质 ,使得表面附着物大量增加,很难沉淀压缩。而当氮严重缺乏时,也有可产 生膨胀现象。因为若缺氮,微生物便于工作不能充分利用碳源合成细胞物质 ,过量的碳源将被转弯为多糖类胞外贮存物,这种贮存物是高度亲水型化合 物,易形成结合水,从而影响污泥的沉降性能,产生高粘性的污泥膨胀。非 丝状菌污泥膨胀发生时其生化处理效能仍较高,出水也还比较清澈,污泥镜 检也看不到丝状菌。非丝状菌膨胀发生情况较少,且危害并不十分严重。
,无法维持生化处理的正常工作。
• 常见的类型有丝状菌膨胀和非丝状菌膨胀。
• 第一类:丝状菌膨胀主要是由于丝状菌的繁殖引起,显微镜观察膨胀的活性 污泥,有丝状生物增殖,这些丝状生物互相缠在一起,妨碍污泥浓缩,SVI值 通常上升到300以上。丝状菌在下列情况下最容易繁殖生长,导致污泥膨胀: 1)偏酸环境;2)供氧不足;3)水温偏高;4)碳氮比失衡。
应用领域:可广泛应用于屠宰、含酚、啤酒、化工等工业废水和生活污水的处 理。
污泥膨胀
• 污泥膨胀:活性污泥沉降性能变差 的现象。有丝状菌性膨胀和非丝状 菌性膨胀两种,前者系系丝状菌异 常增长而引起,后者因黏性物质大 量积累而引起。
• 特征:污泥结构松散,质量变轻, 沉淀压缩性能差;SV值增大,有时 达到百分之九十,SVI达到300以上 ;大量污泥流失,出水浑浊;二次 沉淀难以固液分离,回流污泥浓度 低,有时还伴随大量的泡沫的产生
2.1.1.1推流式曝气池
原理:污水与活性污泥从池体的一端进入曝气池,池内装有曝气扩散装置, 池水流呈推流型,理论上曝气池横断面上各点浓度均匀一致,纵向不参与掺混。 底物浓度在进口端最高,在池底出口端最低。这种属于传统的推流式曝气池。
优点:处理效果好,运行稳定,BOD去除达到90%以上。 缺点:前端有机物高,耗氧量高;适应水量水质变化能力差;前半段供养不 足,后半段供养过足,造成能耗浪费。 应用领域:适用于对处理效果和稳定程度要求高的污水,多用于城市污水处 理。
1.适用于地下水位 较高地区;2.适用 于大中型废水处理
适用于大、中、小 型废水处理
1.5隔油池
• 废水中油的存在形态
油分 类
粒径 /μm
去除 方法
可浮油
>100
利用密度 差分离
细分散油
乳化油
10~100
长期静置可形成可 浮油,可用斜板隔 油池去除
<10,主要为 0.1~2
破乳后利用密 度差分离
溶解油
2.1.1.2完全混合式曝气
原理:因为污水进入曝气池后,在曝气搅拌的作用下,与全池完全混合, 使底物浓度,微生物浓度还有溶解氧的浓度在各处保证一致,所以在入流出现 冲击负荷时,能够瞬时完全混合。故耐冲击负荷能力强。
优点:耐冲击负荷能力强;容易调控,更好的使发挥活性污泥的净化功能; 缺点:有机负荷较低,活性污泥容易产生污泥膨胀。 应用领域:应用于处理工业废水,特别是浓度较高的工业废水。

2.2.4曝气生物滤池
• 2.3厌氧生物处理技术

2.3.1化粪池

2.3.2厌氧生物滤池

2.3.3厌氧接触法

2.3.4上流式厌氧污泥床反应器
1. 物理处理构筑物
• 1.1格栅 • 位置:安装在污水渠道、泵房集水井的进口处或污水处理
厂的前端。 • 作用:用来截留污水中较粗大漂浮物和悬浮物,防止其堵
小于乳化油
在水中的溶 解度非常低
作用:提供足够的容量,使废水经过隔油池时,能够发生油水分离, 油的去除效率一般为70%~80%左右。
原理:依靠油滴与水的密度差来进行油水分离。
1.6气浮池
• 作用:提供一定的容积和池表面积,使微小气泡与水中的悬浮固体混 合、接触、粘附,使带气絮体与水分离。
• 原理:使在水中形成微小气泡形式,使微小气泡与水中的悬浮的颗粒 粘附,形成水-气-颗粒三相混合体系,颗粒粘附上气泡后,形成表观 密度小于水的漂浮絮体,絮体上浮至水面,形成浮渣层被刮除,从而 实现固液分离。
物处理构筑物的有机负荷。 • 原理:重力分离或离心分离。 • 位置:设置于生物处理前面,作为生物处理的预处理。 • 二沉池 • 作用:泥水分离,使生物处理构筑物出水澄清。 • 原理:重力分离或离心分离。 • 位置:设置在生物处理后面。
沉淀池按照池内水流方向的不同分为平流式、竖流 式、辐流式。另外还有斜板(管)沉淀池。
各类沉淀池及使用条件
池型 优点
缺点
平流 式
竖流 式
辐流 式
1.对冲击负荷和温 度变化适应能力强 ;2.施工简单,造 价低
1.排泥方便,管理 简单;2.占地面积 小;
1.机械排泥设备已 定型系列化;2对 大型污水处理厂较 为经济
1.采用多斗排泥,每个泥 斗单独操作,工作量大; 2.采用机械排泥时,设备 都位于水下,易腐蚀。
节水量,均衡水质。
• 设置位置:一般设计在一级处理之后,二级处理 之前,这样污泥和浮渣的问题会少点。若设计在 一级处理之前,则需要有足够的混合设备以防止 悬浮物沉淀和废水浓度过高。
1.4沉淀池
• 按照工艺布置的不同,可以分为初沉池和二沉池。 • 初沉池 • 作用:去除污水中无机颗粒和部分有机物质,降低后续生
• 回流是高负荷生物滤池的主要特点,回流有利于污水中的BOD被稀释,有利 于污水的净化处理。
当污水浓度不是很高的时候,可以采用a流程,回流比可调。b、c 流程适用于高浓度污水或者出水水质要求较高的场合。
(3)塔式生物滤池(第三代生物滤池)
• 塔式生物滤池滤料层高达8~12m,污水自 上而下滴流,通风条件好(一般为自然通 风),氧气供给足,可承受较大的有机负 荷和有毒物质的冲击,但是由于污水在塔 内只停留几分钟,因此对有机物的处理往 往不够充分,对BOD的去除率仅60%~85% 。鉴于此,该法常用来作为高浓度有机工 业废水的第一级处理工艺。

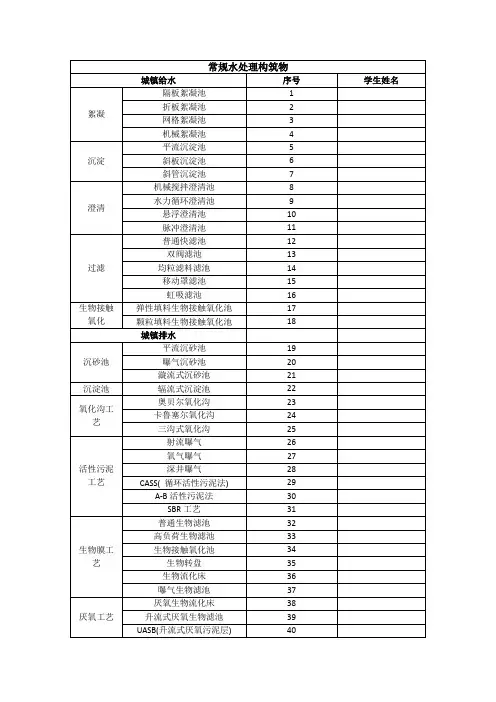

水处理构筑物
• 1物理处理构筑物
• 1.1格栅
• 1.2沉砂池
• 1.3调节池
• 1.4沉淀池
• 1.5隔油池
• 1.6气浮池
• 2.生物处理构筑物
• 2.1活性污泥法

2.1.1曝气池

2.1.2生物脱氮除磷工艺
• 2.2生物膜法

2.2.1生物滤池

2.2.2生物转盘法

2.2.3生物接触氧化法
