实验：Trunk配置

实验：Trunk配置
1.实验目的
通过本实验，读者可以掌握如下技能：
①配置交换机接口的Trunk；
②理解DTP的协商规律
2.实验拓扑

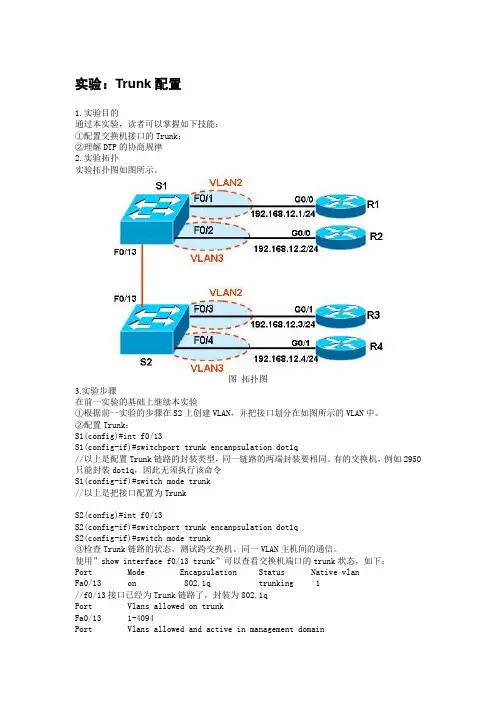

实验拓扑图如图所示。

图拓扑图
3.实验步骤
在前一实验的基础上继续本实验
①根据前一实验的步骤在S2上创建VLAN，并把接口划分在如图所示的VLAN中。

②配置Trunk：
S1(config)#int f0/13
S1(config-if)#switchport trunk encanpsulation dot1q
//以上是配置Trunk链路的封装类型，同一链路的两端封装要相同。

有的交换机，例如2950只能封装dot1q，因此无须执行该命令
S1(config-if)#switch mode trunk
//以上是把接口配置为Trunk
S2(config)#int f0/13
S2(config-if)#switchport trunk encanpsulation dot1q
S2(config-if)#switch mode trunk
③检查Trunk链路的状态，测试跨交换机、同一VLAN主机间的通信。

使用”show interface f0/13 trunk”可以查看交换机端口的trunk状态，如下：
Port Mode Encapsulation Status Native vlan
Fa0/13 on 802.1q trunking 1
//f0/13接口已经为Trunk链路了，封装为802.1q
Port Vlans allowed on trunk
Fa0/13 1-4094
Port Vlans allowed and active in management domain
Fa0/13 1-3
Port Vlans in spanning tree forwarding state and not pruned
Fa0/13 2-3
需要在链路的两端都确认Trunk的形成。

测试R1和R3以及R2和R4之间的通信。

由于R1和R3在同一VLAN上，所以R1应该能ping 通R3 。

R2和R4之间也应该能相互ping 通。

④配置Native VLAN：
S1(config)#int f0/13
S1(config-if)#switchport trunk native vlan 2
//以上是在Trunk链路上配置Native VLAN，我们把它改为VLAN 2了，默认是VLAN 1
S2(config)#int f0/13
S2(config-if)#switchport trunk native vlan 2
S1#show interface f0/13 trunk
Port Mode Encapsulation Status Native vlan
Fa0/13 on 802.1q trunking 2
【技术要点】
之前介绍说在Trunk链路上，数据帧会根据ISL或者802.1Q被重新封装，然而如果是Native VLAN的数据，是不会被重新封装而就在Trunk链路上传输。

很显然链路两端Native VLAN 是要一样的。

如果不一样，交换机会提示出错。

⑤DTP配置
【技术要点】
和DTP配置有关的命令如下所述，这些命令不能任意组合。

“switchport trunk encapsulation{negotiate|isl|dot1q}”：配置Trunk链路上的封装类型，可以是双方协商确定，也可以是指定的isl或者dot1q。

“switchport nonegotiate”：Trunk链路上不发送协商包，默认是发送的。

“switch mode {trunk|dynamic desirable|dynamic auto}”：
●Turnk——该设置将端口置为永久trunk模式，封装类型由”switchport trunk
encapsulation”命令决定；
●Dynamic desirable——端口主动变为trunk，如果另一端为negotiate，dynamic
desirable和dynamic auto，将成功协商；
●Dynamic auto——被动协商，如果另一端为negotiate和dynamic desirable，将成功
协商。

如果想把接口配置为negotiate，使用：
S1(config-if)#switchport trunk encapsulation {isl|dot1q}
S1(config-if)#switchport mode trunk
S1(config-if)#no switchport negotiate
如果想把接口配置为nonegotiate，使用：
S1(config-if)#switchport trunk encapsulation {isl|dot1q}
S1(config-if)#switchport mode trunk
S1(config-if)#no switchport nonegotiate
如果想把接口配置为desirable，使用：
S1(config-if)#switchport mode dynamic desirable
S1(config-if)#switch trunk encapsulation{negotiate|isl|dot1q}
如果想把接口配置为auto，使用：
S1(config-if)#switchport mode dynamic auto
S1(config-if)#switch trunk encapsulation{negotiate|isl|dot1q}
在这里，进行如下配置：
S1(config-if)#switchport mode dynamic desirable
S1(config-if)#switch trunk encapsulation negotiate
S2(config-if)#switchport mode dynamic auto
S2(config-if)#switch trunk encapsulation negotiate
S1#show interfaces f0/13 trunk
Port Mode Encapsulation Status Native vlan
Fa0/13 desirable n-isl trunking 1
//可以看到Trunk已经形成，封装为n-isl，这里的”n”表示封装类型也是自动协商的。

需要在两端都进行检查，确认两端都形成Trunk才行
Port Vlans allowed on trunk
Fa0/13 1-4094
Port Vlans allowed and active in management domain
Fa0/13 1-3
Port Vlans in spanning tree forwarding state and not pruned
Fa0/13 2-3
【提示】
由于交换机有默认配置，进行以上配置后，使用”show running”可能看不到我们配置的命令。

默认时，catalyst2950和3550的配置是desirable模式；而catalyst 3560是auto 模式，所以，两台3560交换机之间不会自动形成Trunk，3560交换机和2950交换机之间却可以形成Trunk。
