阴极射线管CRT显示技术
crt显示器显示原理

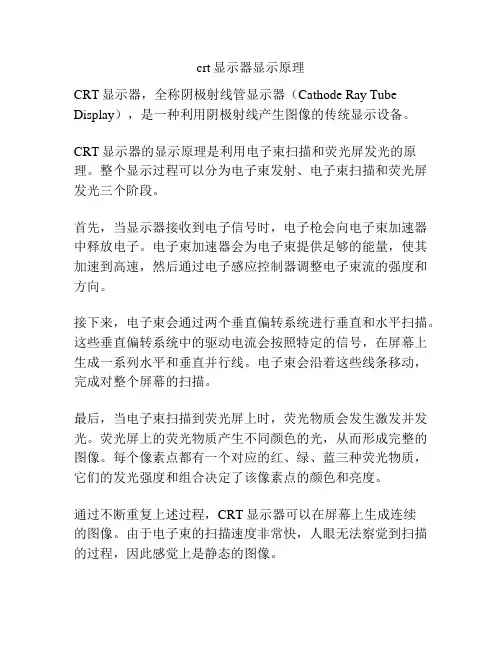

crt显示器显示原理
CRT显示器，全称阴极射线管显示器（Cathode Ray Tube Display），是一种利用阴极射线产生图像的传统显示设备。
CRT显示器的显示原理是利用电子束扫描和荧光屏发光的原理。
整个显示过程可以分为电子束发射、电子束扫描和荧光屏发光三个阶段。
首先，当显示器接收到电子信号时，电子枪会向电子束加速器中释放电子。
电子束加速器会为电子束提供足够的能量，使其加速到高速，然后通过电子感应控制器调整电子束流的强度和方向。
接下来，电子束会通过两个垂直偏转系统进行垂直和水平扫描。
这些垂直偏转系统中的驱动电流会按照特定的信号，在屏幕上生成一系列水平和垂直并行线。
电子束会沿着这些线条移动，完成对整个屏幕的扫描。
最后，当电子束扫描到荧光屏上时，荧光物质会发生激发并发光。
荧光屏上的荧光物质产生不同颜色的光，从而形成完整的图像。
每个像素点都有一个对应的红、绿、蓝三种荧光物质，它们的发光强度和组合决定了该像素点的颜色和亮度。
通过不断重复上述过程，CRT显示器可以在屏幕上生成连续
的图像。
由于电子束的扫描速度非常快，人眼无法察觉到扫描的过程，因此感觉上是静态的图像。
总的来说，CRT显示器的显示原理是利用电子束扫描和荧光屏发光的方式来生成图像，从而实现对输入信号的显示。
crt电视机工作原理
crt电视机工作原理
CRT（Cathode Ray Tube，阴极射线管）是一种电视机显示技术，其工作原理如下：
1. 显示画面生成：电视信号会经过调制解调器和视频处理器等电路，在产生图像信号后送入显示器。
图像信号通常由红（R）、绿（G）和蓝（B）三种颜色的亮度信息组成。
2. 显示器构造：CRT电视首先由一个大而圆的玻璃管制成，
该管内有一个较细的阴极（发射电子）和一个较大的阳极（吸引电子）。
两个极之间由真空隔开，以免电子与气体分子碰撞。
3. 画面显示：当电视接通电源时，阴极会发射出大量的电子，并通过辅助电极的控制进行聚焦成一束细电子线。
指向这束电子线的位置就是屏幕上要显示的像素点。
4. 画面扫描：屏幕上的像素点按照一定的方式进行扫描，通常是从左上角开始水平扫描，然后向下垂直扫描，直到扫描完整个屏幕。
这种扫描方式被称为“逐行扫描”。
5. 画面显示：在扫描过程中，电子束通过控制电压的调整，与屏幕表面的荧光物质产生相互作用。
由于电子的高速撞击，荧光物质会发出光，形成像素点的亮度。
6. 颜色混合：CRT电视是通过调整不同颜色电子束的强度来
实现彩色显示的。
电子束在通过彩色掩膜或其它方式后，分成红、绿、蓝三束。
在屏幕上每个像素点，这三束电子束同时射
击到对应的荧光物质上，从而合成出对应的颜色。
7. 刷新画面：电视每秒刷新数十次画面，使得画面连贯流畅。
每次刷新时，电子束会从画面左上角重新开始扫描，不断循环刷新。
通过以上的过程，CRT电视能够实现复杂的图像显示，在过去几十年中是最主流的电视技术之一，但现在已被液晶显示器等新技术所替代。
crt显示器原理
crt显示器原理
CRT显示器原理
CRT显示器是一种使用阴极射线管技术的显示器，它是计算机显示器的一种常见类型。
CRT显示器的原理是利用电子束在荧光屏上扫描，从而产生图像。
下面我们来详细了解一下CRT显示器的原理。
CRT显示器由荧光屏、电子枪、聚焦系统、偏转系统、高压电源等组成。
荧光屏是CRT显示器的核心部件，它是一种能够发出荧光的物质，通常是由磷酸盐、硼酸盐等材料制成。
电子枪是CRT显示器的发射器，它由阴极、阳极、网格等部件组成。
阴极是电子枪的发射源，它通过加热产生电子，阳极是电子枪的收集器，它接收电子束并将其转化为图像。
网格是电子枪的控制器，它可以控制电子束的强度和方向。
当电子枪发射出电子束时，电子束会经过聚焦系统，聚焦系统可以将电子束聚焦成一束细小的电子束。
然后电子束会经过偏转系统，偏转系统可以控制电子束的方向，从而在荧光屏上产生图像。
最后，电子束会撞击荧光屏，荧光屏会发出荧光，从而形成图像。
CRT显示器的工作原理是利用电子束在荧光屏上扫描，从而产生图像。
电子束的强度和方向可以通过控制电子枪的网格来实现。
荧光屏的荧光颜色和亮度可以通过控制荧光屏的材料和电压来实现。
因此，CRT显示器可以显示出高质量的图像和色彩。
CRT显示器是一种使用阴极射线管技术的显示器，它的原理是利用电子束在荧光屏上扫描，从而产生图像。
CRT显示器具有色彩鲜艳、图像清晰等优点，但是由于其体积大、功耗高等缺点，已经逐渐被液晶显示器所取代。
crt显示器原理
crt显示器原理
CRT（阴极射线管）显示器是一种使用阴极射线技术显示图像的设备。
它由一个大而深的玻璃管构成，内部有一个阴极和一个阳极，以及一系列控制电极。
在CRT显示器中，阴极主要用于发射电子束，通过加热造成阴极发射电子。
这些电子经过一个由一系列聚焦电极和偏转电极组成的控制电极，形成一个窄束，然后被带有荧光物质的荧光屏吸收。
偏转电极可通过在水平和垂直方向上加不同的电压，控制电子束的位置和移动方向。
荧光屏被划分为许多小的像素，每个像素都由不同颜色的荧光物质组成，如红色、绿色和蓝色。
当电子束照射到荧光屏上时，被激发出的荧光物质会发光，从而形成图像。
CRT显示器刷新图像的过程非常快。
屏幕上的每个像素都被电子束逐个扫描，每个像素的亮度和颜色都相应地进行调整。
电子束从屏幕的上方开始扫描，在水平方向上移动，逐行扫描完整个屏幕。
当达到最后一行时，电子束快速地返回到屏幕顶部，进入下一个帧的扫描过程。
为了保持图像的稳定性，CRT显示器使用一个称为垂直同步的信号来定时刷新屏幕。
这个信号告诉显示器何时开始扫描一个新的图像帧，并确保帧与帧之间的过渡是平稳的。
总而言之，CRT显示器通过发射电子束，并将其精确地扫描
在荧光屏上，以产生图像。
它的强项在于色彩鲜艳、对比度高和响应时间快，但也存在体积大、重量重以及辐射问题等缺点。
电脑显示技术发展史从CRT到OLED
电脑显示技术发展史从CRT到OLED电脑显示技术自问世以来，经历了多次革新和突破，从最初的CRT 到如今的OLED，每一次技术演进都给用户带来了全新的视觉体验。
本文将带您回顾电脑显示技术的发展历程，从CRT到OLED，见证技术的蜕变和进步。
1. CRT（阴极射线管）时代CRT是电脑显示技术的先驱，其在20世纪50年代问世后迅速流行起来。
CRT通过激发荧光物质来产生图像，具有较高的亮度和对比度，但体积笨重、耗电量大、辐射强等缺点也日益暴露出来。
尽管如此，CRT作为电脑显示器主流技术一直延续到21世纪初，直至液晶显示器的兴起。
2. 液晶显示器的兴起20世纪90年代，液晶显示技术开始崭露头角，并逐渐取代了CRT成为电脑显示器的主流。
液晶显示器具有薄、轻、省电的特点，同时也提高了显示效果和清晰度，极大改善了使用体验。
液晶显示器在电脑领域取得了巨大成功，成为各类显示设备的主流选择。
3. LED背光技术的应用随着LED技术的不断发展，LED背光技术逐渐被引入到液晶显示器中，形成LED显示器。
LED显示器相比传统的冷阴极荧光灯（CCFL）背光技术，在显示效果、色彩还原度、节能等方面表现更优秀，逐渐成为市场新宠。
4. OLED技术的革新OLED（有机发光二极管）技术作为近年来的一场革命性突破，为电脑显示技术带来了全新的发展机遇。
OLED显示器不需要背光源，具有自发光特性，可以实现更薄、更轻、更柔韧的显示设备，同时拥有更高的色彩还原度和对比度，呈现出更加绚丽生动的画面效果。
OLED技术被誉为未来显示技术的发展方向，正逐渐取代传统的液晶显示技。
5. 未来展望随着科技的不断进步和创新，电脑显示技术将迎来更多的革新和突破，OLED技术只是众多可能性中的一个。
随着更高分辨率、更广色域、更快的刷新率等需求的不断提升，未来的电脑显示技术将会朝着更加智能、人性化的方向发展，给用户带来更加震撼的视觉体验。
结语：从CRT到OLED，电脑显示技术的发展史是一部不断迭代、不断超越的奋斗史。
crt显示原理
crt显示原理
CRT显示原理
CRT是阴极射线管（Cathode Ray Tube）的缩写，也称为显像管，是一种广泛用于电视和计算机显示器的显示技术。
CRT显示原理是利用电子束的物理性质来产生图像。
具体步
骤如下：
1. 电子发射：CRT的背部有一个电子枪，它由热阴极和聚焦
极组成。
热阴极加热，使其发射电子。
这些电子被聚焦极加速和聚焦形成电子束。
2. 垂直扫描：电子束从背部加速管进入显示区域。
在显示区域内，电子束会垂直扫描每一个像素行。
垂直扫描的速度通常为每秒60次，也就是每扫描60行。
3. 水平扫描：当电子束完成一行的垂直扫描后，它会水平移动到下一行的开始位置。
这样重复进行直到达到屏幕的底部。
水平扫描的速度决定了图像的水平分辨率。
4. 碰撞和发光：电子束在屏幕上撞击到荧光物质涂层，激发荧光物质的原子使其发光。
这样每个像素点都会发光形成图像。
5. 颜色控制：为了能够显示彩色图像，CRT显示器通常使用
三个电子枪和三个荧光物质。
这些电子枪分别发射红、绿、蓝三种颜色的电子束，而荧光物质则分别发光出红、绿、蓝颜色。
通过上述步骤，CRT显示器能够显示出清晰、流畅的图像。
由于电子束可以精确控制，因此CRT显示器在色彩还原和对比度方面具有优势，尤其在早期电视和计算机显示器中得到广泛应用。
然而，随着液晶显示技术的发展，CRT显示器逐渐被淘汰，因为液晶显示器更轻薄、节能。
CRT显示技术介绍
CRT显示器的技术性能指标
CRT显示器的技术性能指标
2. 场频、行频及视频带宽
如果说画质等显示效果只能通过主观来判断的话,那么 水平扫描频率、垂直扫描频率及视频带宽这三个参数就绝 对是显示器的硬指标，并且很大程度上决定了显示器的档 次。 视频带宽是指每秒钟电子枪扫描过图像点的个数（以 兆赫兹为单位）。这是显示器非常重要的一个参数，能够 决定显示器性能的好坏。带宽越高则表明了显示器电路可 以处理的频率范围越大，显示器性能越好。高的带宽能处 理更高的频率，信号失真也越小，显示的图像质量更好， 它反映了显示器的解像能力。
显像管的成像过程：
当灯丝发热时，阴极发射电子束流，此 时如在栅、阴极间叠加图像信号，那么电子 束流的大小就随图像信号电压的变化而变化 ，通过加速、聚焦，并在行、场偏转线圈的 作用下，高速打在整个荧光屏上，这样屏上 各点就呈现不同的灰度，从而重现原来的图 像。
CRT显示器的分类
根据调控方式不同可分为：
聚焦阳极
聚焦阳极也叫第三阳极，处在第二阳极和第四阳极之 间，为金属圆筒形。 在显像管中，因电子枪各阳极电压不同而形成的电子 透镜完成聚焦作用。由第二阳极和第三阳极形成预聚焦透 镜，由第三阳极和第四阳极形成聚焦透镜，从而使电子束 流会聚成一点。改变聚焦电极上的电压，使电子束的聚焦 点正好落在荧光屏上，从而得到最清晰的图像。 黑白电视机中常用一个电位器来调整聚焦电压，其范 围在0~400V之间。阳极高压对聚焦透镜的形成起着关键作 用，如果阳极高压偏低，就会使电子透镜聚焦能力降低出 现散焦（图像模糊）。采用四阳极电子枪的显像管具有良 好的聚焦，且聚焦电压较宽，因此常用固定电压聚焦不需 要调整。
在CRT一百多年的发展历史中，前五十年只是作为 示波波形应用。 后五十年与黑白电视、彩色电视急剧普及和发展的 历史一致。
6.1阴极射线管
. . .
2013-10-16
2
从目前的技术发展水平看，CRT每个像素的性能价 格比要比其他显示器件高得多，每当CRT采用新技术，CRT 就能提高它的附加价值，因此，它不会在短期内消失。 LCD主要在微型和中小屏幕占优。 PDP由于制作工艺相对简单，易于制作大屏幕，是发展 多媒体显示、壁挂式电视和HDTV最有竞争力的显示技术。
2013-10-16 5
• • • •
LED为何寿命长 ？ 白炽灯的发光机理是电能将发光钨丝进行加热而发 光的，经过相当长时间的加热，钨丝就会老化甚至烧断，至 此，白炽灯泡的寿命也就此告终了。、 发光二极管的发光机理是由二极管特殊的组成结构决定 的，二极管主要由PN结芯片、电极和光学系统组成，当在电 极上加上正向偏压之后，使电子和空穴分别注入P区和N区， 当非平衡少数载流子和多数载流子复合时，就会以辐射光子 的形式将多余的能量转化为光能。其发光过程包括三个部分： 正向偏压下的载流子注入、复合辐射和光能传输。由此可见 二极管主要是靠载流子的不断移动而发光的，不存在老化和 烧断的现象，其特殊的发光机理决定了它的发光寿命长达510万个小时。
第6章 显示技术
显示技术主要有两种方式： • 阴极射线管（CRT） • 平板显示（Flat Panel Display，即FPD）
阴极射线管是传统的信息显示器件。它显示质量优良， 制作和驱动比较简单，有很好的性能价格比，因此半个世纪 以来一直在显示领域占有统治地位。 同时，它也有一些严重的缺点，例如电压高、有软X射 线、体积庞大、笨重、可靠性不高等，这与近年来飞速发展 的大规模集成电路所具有的电压低、体积小、信息密度高等 特点很不相称。 从大屏幕显示方面来讲，100cm以上的CRT质量要超过 100Kg，体积大，搬动困难，不能适应现代家庭对高清晰电 视（HDTV）和现代战争对大屏幕显示器的要求。
阴极射线管显示器(CRT)磁化的原理及解决方法
阴极射线管显示器（CRT）磁化的原理及解决方法显示器是几乎每台电脑都必须具备的设备，我们一打开电脑便会目不转睛地注视着显示器。
如果没有显示器，我们就不能及时了解电脑的工作状况。
所以，显示器在整套电脑中的位置就如我们的眼睛，是展现电脑灵魂的窗户。
显示器按其工作原理分许多类型，比较常见的是：阴极射线管显示器（CRT）和液晶显示器（LCD）。
此外还有：等离子体显示器（PDP）、真空荧光显示器（VFD）等。
离子体显示器（PDP）、真空荧光显示器（VFD）是新的显示技术的代表，但是由于技术尚未成熟而没有投入量产，在市场上几乎不可能见到。
液晶显示器（LCD）比之传统的CRT显示器，有着图像不失真、无闪烁、无辐射等优点，但是其缺点亦不少，如价格昂贵、亮度低、视角窄、响应速度慢等。
综合看来，阴极射线管显示器（CRT）仍是目前最适合普通用户购买的产品。
虽然阴极射线管显示器的综合性能和价格不错，但是它仍有一些与生具来的缺点，如体积庞大、重量大、耗电量大、辐射较强、容易受磁化等。
这些缺点是由阴极射线管显示器的工作原理造成的，不可能从根本上予以改变，只能进行后续的修补改进或在问题发生后再另行解决，磁化现象就是一个很好的例子。
普通的家庭用户和商业用户在使用电脑的环境里，总免不了有其它的用电设备和通讯设备。
当这些设备在工作时，就会成为一个电磁源，在周围形成一个磁场并向外辐射电磁波，形成磁场的大小和辐射的强度由这些设备的功率决定。
事实上，当用户在使用电脑时，身边中常有数个以上的用电设备和通讯设备在工作，在电脑旁边形成了很多的电磁辐射源，它们不断地发射电磁波干扰显示器的正常工作。
显示器厂商们为了解决这一问题，在显示器的塑料外壳内加装了一层金属屏蔽罩，希望以此来杜绝电磁干扰。
但是由于显示器在工作时的发热量很大，所以金属屏蔽罩必须留出一定的空隙以供散热。
这样一来，电磁干扰仍可以通过这些空隙进入显示器内部，金属屏蔽罩只能起到减少干扰的作用，而无法彻底解决电磁干扰问题。
第1章_阴极射线管显示(CRT)
1.1、黑白CRT
四、扫描方式
在显像管中电子束的扫描是通过磁偏转来实现 的。在广播电视技术中，将一幅画面称为一 帧，并规定每秒传送25帧。每帧只要分解为几 十万个像素，这些像素又分割成625行，这样 每系就要传送25×625=15625行，要实现这样 的速度，必须采用电子扫描来实现。 按电子束运动的规则可分为直线扫描、圆扫 描、螺旋扫描等。在电视系统中，为了充分利 用矩形屏幕并使扫描设备简单可靠，采用了匀 速单向直线扫描方式，而单向直线扫描又分为 逐行扫描和隔行扫描两种方式。
1.1、黑白CRT
黑白显像管是通过电光转换重现电视图像 的一种窄束强流电子束管，是单色CRT。 主要用途是在电视机中显示图像。其基本 工作原理是：电子枪发射出电子束，电子 枪受阴极或栅极所加的视频信号电压的调 制，电子束经过加束极的加速，聚焦极的 聚焦，偏转磁场的偏转扫描到屏幕前面的 荧光涂层上，产生复合发光，最终形成满 足人眼视觉特性要求的光学图像。其结构 如图1.1所示。
1931CIE色度图系统
2）色度的XYZ计色系统 由于1931CIE-RGB坐标系统中，出现了坐标负值，不 易理解，因此1931年CIE推荐了一个新的国际色度学系 统，1931CIE-XYZ系统，又称XYZ国际坐标制。在 XYZ系统中，X、Y、Z不是真实的三基色，而是假想 红、绿、蓝三基色或数学计算三基色。在该系统中， X、Y、Z均为正值，XYZ中只有Y（Y）基色分量一项 有亮度，令1（Y）的光通量 为1lm，而另外两个基色 不含有亮度，但其色度仍有X、Y、Z的比值确定，这样 X=Y=Z时仍代表等能白光。XYZ系统是由RGB系统推 导而来的。由于（X）和（Z）的光通量应为零， （X）、（Z）的连线应为光通量等于零的轨迹。在 RGB图中，这条无亮度线公式就应为
废阴极射线管(CRT)电视机和显示器处理技术
废阴极射线管（CRT）电视机和显示器处理技术一、产品结构和材料组成电视机的诞生，是20世纪人类伟大的发明之一。
1958年，中国第一台黑白电视机在天津诞生。
而电视机开始大量进入普通百姓的家庭是从20世纪80年代开始的。
随后我国电视机制造行业和显示技术得到了突飞猛进的发展。
从最初的黑白CRT电视机，到彩色CRT电视机，再到平面直角和纯平CRT电视机。
CRT显示技术日趋成熟，可靠性高，并且使用寿命长。
同时，随着计算机技术的发展，CRT显示器被大量应用。
但是随着液晶和等离子技术的发展，平板电视机的出现和普及，在21世纪初CRT电视机和显示器逐渐退出历史舞台。
CRT的工作原理是使用电子枪发射高速电子，经过垂直和水平的偏转线圈控制高速电子的偏转角度，最后高速电子击打屏幕上的磷光物质使其发光，通过电压来调节电子束的功率，从而在屏幕上形成明暗不同的光点，进而形成各种图案和文字。
这种技术最早是1897年由德国人布朗发明的。
CRT电视机和显示器主要由塑料外壳、CRT组件、偏转线圈、控制电路板等部件组成。
图5-7为CRT电视机和显示器的结构图。
图5-8为CRT电视机和显示器的材料组成。
需要注意的是，黑白CRT玻璃与彩色CRT玻璃的材料组成有较大的不同。
彩色CRT玻璃分为含铅玻璃（锥玻璃）和不含铅玻璃（屏玻璃），而黑白CRT玻璃含铅量很低，小于5%，可作为不含铅玻璃。
二、处理工艺废CRT电视机和显示器的处理工艺主要采用整机人工拆解与关键部件（材料）深度处理，见图5-9。
在整个CRT电视机和显示器的处理工艺流程中可以看出，CRT电视机和显示器的处理可以分为三级。
第一级为整机的人工拆解。
图5-9中框加粗的拆解物属于危险废物。
处理企业可以按照相应的技术要求自行处理，也可以委托给有危废资质的企业进行处置或资源化利用。
第二级是关键部件的进一步处理，包括CRT、电路板等（详见第6章）。
第三级是回收材料的资源化利用（详见第7章），例如经过破碎分选后的废塑料的资源化利用、CRT玻璃的资源化利用等。
crt工作原理
crt工作原理
CRT（Cathode Ray Tube，阴极射线管）是一种使用电子束产
生图像的显示器件。
它通过在真空玻璃管内产生电子束，使其在荧光屏上绘制出图像。
CRT的工作原理如下：
1. 阴极发射：CRT的内部有一个阴极，它负责发射电子。
阴
极通常由钪钡镁酸锶（S1），一种发射性能优良的材料构成。
通电后，阴极会产生大量的自由电子，并形成电子云。
2. 电子聚焦：CRT内部还有一对聚焦极，它们可以通过调节
电场的强弱来控制电子束的聚焦程度。
当电场较小时，电子束会发生发散，无法聚焦在屏幕上。
而当电场较大时，电子束会聚焦成一个细小的点。
3. 垂直和水平扫描：CRT内部还有一对偏转线圈，分别负责
控制电子束的垂直和水平移动。
水平偏转线圈会让电子束在水平方向上移动，而垂直偏转线圈则会让电子束在垂直方向上移动。
这样，电子束就能够通过扫描的方式覆盖整个屏幕。
4. 电子击中屏幕：最后，电子束会聚焦到屏幕上。
屏幕是由一层荧光粉涂层覆盖的，当电子束击中荧光屏时，荧光粉会发光。
根据电子束的强弱和位置，荧光屏就能绘制出相应的图像。
5. 颜色控制：CRT的三基色点矩阵决定了屏幕的颜色表现。
通过调节红、绿、蓝三个电子枪的强度，就可以混合出各种颜
色。
总结起来，CRT工作原理是通过阴极发射电子，经过电子聚焦、垂直和水平扫描，最后由电子束击中屏幕上的荧光屏，通过荧光发光产生图像。
crt彩电原理
crt彩电原理
CRT彩电原理是基于阴极射线管（Cathode Ray Tube）的技术，它是一种通过操控电子束来产生图像的显示器。
原理如下：
1. 阴极：CRT彩电的阴极是一个通过加热而发射电子的热电
子发射器。
当电子被发射出来时，会形成一个电子云。
2. 网状阳极：CRT彩电内部有一个由金属丝构成的网状电极，称为阳极。
阳极的作用是加速电子并在屏幕上形成一条电子束。
3. 驱动电路：电子束需要经过驱动电路的控制才能达到所需的速度和位置。
驱动电路会根据输入的电视信号来调整电子束的位置和运动。
4. 电子撞击：电子束通过驱动电路被定位到屏幕上的像素位置，并撞击在荧光物质上。
荧光物质会发光，产生可见的色彩。
5. 彩色显示：CRT彩电使用三种不同的荧光物质（红、绿、蓝）来产生各种颜色。
电子束被分为三个子束，分别击中相应的荧光物质，从而形成彩色图像。
6. 屏幕刷新：CRT彩电的屏幕是由像素组成的。
电子束以非
常快的速度水平扫描整个屏幕，从左到右，然后从上到下。
这个过程被称为屏幕的刷新。
通过以上原理，CRT彩电可以产生高质量且逼真的图像。
然
而，随着液晶显示器等新技术的发展，CRT彩电已经逐渐被取代。
crt显示器的原理
crt显示器的原理
CRT（阴极射线管）显示器是一种使用电子束技术显示图像的设备。
它由一个真空管、阴极、阳极、聚焦系统和光栅组成。
阴极是CRT显示器的电子枪，它产生并加速电子束。
当电流
通过阴极时，热效应产生的热量使电子从阴极上发射出来，并形成一个高速电子束。
阳极是电子束的目标，它包含一个特殊的荧光涂层，能够将电子束的能量转化为可见光。
当电子束击中阳极上的荧光涂层时，涂层发光，从而形成图像。
为了确保电子束能够精确地击中阳极，CRT显示器配备了一
个聚焦系统。
聚焦系统使用电磁场将电子束聚焦成一个细小的点，以便绘制出清晰的图像。
此外，CRT显示器还具有一个光栅结构。
光栅是由红色、绿
色和蓝色石墨所制成，以形成一个二维网格。
每个光栅点的颜色由控制电子束的信号决定。
当电子束击中光栅上的特定点时，该点的颜色得以显示。
整体上，CRT显示器运作原理如下：阴极发射电子束，聚焦
系统将电子束聚焦到一点，电子束击中阳极上的荧光涂层，荧光涂层发光并显示图像。
通过控制电子束的路径和荧光涂层的发光，CRT显示器能够显示出各种颜色和图像。
crt 显示器 原理
crt 显示器原理CRT（阴极射线管）显示器是一种使用阴极射线图像显示技术的显示设备。
它由阴极射线产生器、电子枪、聚焦和偏转系统、荧光屏和控制电路等组成。
在CRT显示器中，阴极射线产生器产生一束高速电子束。
这束电子束被电子枪加速后发射，穿过聚焦和偏转系统，最终击中荧光屏。
荧光屏上的荧光物质受到电子束的激发，发出可见光。
电子束的产生是通过电子枪的工作原理实现的。
电子枪由一个或多个热阴极、加速电极和聚焦极构成。
热阴极受到加热后会释放出大量电子，这些电子经过加速电极的作用被加速。
聚焦极则用于使电子束保持一定的直径。
电子束通过聚焦和偏转系统被控制到特定的区域。
聚焦系统通过调节电场来使电子束的直径保持恒定。
偏转系统则通过调节电场或磁场来使电子束的位置改变，从而实现图像的扫描。
扫描过程是CRT显示器的核心工作原理之一。
水平扫描是通过水平偏转系统产生的，它使电子束快速水平移动。
垂直扫描是通过垂直偏转系统产生的，它使电子束沿着荧光屏上下移动。
电子束在荧光屏上的击中位置会导致荧光物质激发发光。
不同的击中位置和激发强度会形成图像的亮度和颜色。
整个扫描过程非常快速，即使人眼无法察觉，但通过快速的扫描，可以形成连续的图像。
控制电路负责控制整个显示过程。
它接收输入信号，并将其转换为对电子枪和偏转系统的控制信号，以产生相应的图像。
控制电路还可以调整图像的亮度、对比度和其他显示属性。
综上所述，CRT显示器利用阴极射线产生器产生电子束，通过电子枪、聚焦和偏转系统控制电子束的位置和大小，最终在荧光屏上产生图像。
通过快速的水平和垂直扫描，连续的图像可以被人眼感知。
控制电路负责控制整个显示过程，实现图像的生成和调整。
CRT显示技术介绍总结
CRT显示器的技术性能指标
CRT显示器的技术性能指标
2. 场频、行频及视频带宽
如果说画质等显示效果只能通过主观来判断的话,那么 水平扫描频率、垂直扫描频率及视频带宽这三个参数就绝 对是显示器的硬指标，并且很大程度上决定了显示器的档 次。 视频带宽是指每秒钟电子枪扫描过图像点的个数（以 兆赫兹为单位）。这是显示器非常重要的一个参数，能够 决定显示器性能的好坏。带宽越高则表明了显示器电路可 以处理的频率范围越大，显示器性能越好。高的带宽能处 理更高的频率，信号失真也越小，显示的图像质量更好， 它反映了显示器的解像能力。
控制栅极
阴极外面有一个中心开有小孔的金属圆筒，这个圆筒就是控制栅极。改 变控制栅极与阴极间的电压，便可以控制电子束流的大小。对阴极而言，栅 极上加有直流负压，一般在－20～－80V之间。栅、阴极负压越大，对电子 束的阻碍就越大，则电子束流就越小；反之，电子束流就越大。这样，在荧 光屏上对应光点就会发生暗明变化。如果将视频信号加至栅、阴极间，则扫 描电子束流的大小就随图像电平的起伏而变化，从而在屏幕上显示出不同灰 度层次的图像。电视机通常通过固定栅极（即栅极接地）、改变阴极电位来 调节亮度。
其中，看是比例系数，与电极的特性和构造等因素有关， γ是非线性系数，其数值大小因管子而异，取值在2-3之 间，ugk0是栅极截止电压
从调制特性曲线图形可以 看出，栅阴电压越负，阴 极电流就越小，则荧光屏 亮度越暗，反之，亮度越 高。
电子扫描
在显像管的管径上，装有两种偏转线圈，一种叫 行偏转线圈，一种叫场偏转线圈。前者产生垂直 方向的磁场，后者产生水平方向的磁场。偏转线 圈通以线性变化电流时，产生的磁场也是线性变 化的。电子束在行偏转线圈作用下作水平方向扫 描，在场偏转线圈作用下作垂直方向扫描。
阴极射线管(CRT)显示技术
0V -60~-20V 400V 0~300V 9000V
基本工作原理
当阴极被阴极里面的灯丝加热到约800℃时，电子获得逸出 功，大量电子从阴极表面发出，并对准栅极的小圆孔飞行出去。 电子飞出的多少，由栅极与阴极之间所加的电压的大小决定， 因此，将视频信号电压加在阴极或栅极上可以调制电子束强度。 电子束经过加速极的加速，聚焦极的聚焦，偏转磁场的偏转扫 描到屏幕前面的荧光涂层上，产生复合发光，最终形成满足人 眼视觉特性要求的光学图像。其结构如图所示。
➢一般分为双电位电子枪（Bi-potential Focus, BPF）和单电位 电子枪（Uni-Potential Focus, UPF）。UPF电子枪比BPF电子 枪多一个高压阳极，聚焦能力大大提高，在荧光屏上形成直径 为0.2mm左右的光点。
双电位电子枪（Bi-potential Focus, BPF）
图2 彩色CRT的结构示意图
❖ 彩色CRT是通过红(R)、绿(G)、蓝(B)三原色组合 产生彩色视觉效果。荧光屏上的每一个像素由产生红 (R)、绿(G)、蓝(B)的三种荧光体组成，同时电子枪中 设有3个阴极，分别发射电子束，轰击对应的荧光体。 为了防止每个电子束轰击另外两个颜色的荧光体，在荧 光面内侧设有选色电极——荫罩。
圆锥形玻壳
偏转磁轭
荧光屏
图 1 单色CRT的结构示意图
结构中灯丝、阴极（K）、第一控制栅极（G1或称 调制器）、加速极（G2或称屏蔽极）构成发射系统； 第二阳极G3、聚焦极G4、高压阳极G5构成聚焦系统。
聚焦系统
❖ 作用是使电子束轰击荧光物质时，只限在很小的一点上发出 辉光，以保证图形和符号的清晰。
单电位电子枪（Uni-potential Focus, UPF）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
整体工作过程：由灯丝、阴极、控制栅组成电子 枪，通电后灯丝发热，阴极被激发，发射出电子流， 电子流受到带有高电压的内部金属层的加速，经过透 镜聚焦形成极细的电子束，在阳极高压作用下，获得 巨大的能量，以极高的速度去轰击荧光粉层。这些电 子束轰击的目标就是荧光屏上的三原色。
电子枪发射的电子束不是一束，而是三束，电子 束在偏转磁轭产生的磁场作用下，可以控制其射向荧 光屏的指定位置，去轰击各自的荧光粉单元。一般荫 罩式CRT的内部有一层类似筛子的网罩，电子束通过 网眼打在呈三角形排列的荧光点上，以防止每个电子 束轰击另外两个颜色的荧光体。
❖2.1.3 CRT显示器的主要单元
❖ 1、电子枪
➢电子枪是显像管中极为重要的组成部分。它是电子束源，用 来发射电子，并将其加速和聚焦成细束，同时外加电信号控制 电子束的强度。偏转系统能依据输入的有电子束位置信息的信 号使电子束在向荧光屏行进途中轨迹发生偏转，以控制电子束 到达荧光屏上的位置。偏转系统可以用静电式偏转或磁偏转， 电子枪与偏转系统合称显示器件的电子光学系统。
偏转磁轭
❖2.1.1 黑白CRT显示器的基本结构与工作原理
黑白CRT即单色(Monochrome Monitor) CRT，只
有单一的电子枪，仅能产生黑白两种颜色。它的主要用
途是在电视机中显示图像，以及在工业控制设备中用作
监视器。
荧光屏
黑白CRT主要由圆锥形玻壳、玻壳正面用于显示的 荧光屏、封入玻壳中发射电子束用的电子枪系统和位于 玻壳之外控制电子束偏转扫描的磁轭器件四部分组成。
第2章 阴极射线管(CRT)显示技术
2.1 CRT显示器的基本结构与工作原理 2.2 CRT显示器的驱动与控制 2.3 CRT显示器的特点、性能指标及发展历史 习题二
❖ CRT（Cathode-Ray-Tube）显示器，即阴极射线管 显示器，是最早使用的显示器，它技术成熟，价格便宜， 寿命长，可靠性高。
受到高速电子束的激发，这些荧光粉单元分别发 出强弱不同的红、绿、蓝三种光。根据空间混色法(将 三个基色光同时照射同一表面相邻很近的三个点上进 行混色的方法)产生丰富的色彩，这种方法利用人们眼 睛在超过一定距离后分辨力不高的特性，产生与直接 混色法相同的效果。
用这种方法可以产生不同色彩的像素，而大量的 不同色彩的像素可以组成一张漂亮的画面，而不断变 换的画面就成为可动的图像。
双电位电子枪的各电极电压及结构如图所示：灯丝、 阴极（发射极）K，控制极G1（栅极），加速极G2（第 一阳极A1 ），聚焦极G3（第二阳极A2），高压阳极G4。 栅极与阴极间的距离一般为1mm以下，栅极中心孔直径为 0.6~0.8mm。
➢一般分为双电位电子枪（Bi-potential Focus, BPF）和单电位 电子枪（Uni-Potential Focus, UPF）。UPF电子枪比BPF电子 枪多一个高压阳极，聚焦能力大大提高，在荧光屏上形成直径 为0.2mm左右的光点。
双电位电子枪（Bi-potential Focus, BPF）
❖ 彩色CRT是通过红(R)、绿(G)、蓝(B)三原色组合 产生彩色视觉效果。荧光屏上的每一个像素由产生红 (R)、绿(G)、蓝(B)的三种荧光体组成，同时电子枪中 设有3个阴极，分别发射电子束，轰击对应的荧光体。 为了防止每个电子束轰击另外两个颜色的荧光体，在荧 光面内侧设有选色电极——荫罩。
❖ 在荫罩型彩色CRT中，玻壳荧光屏的内面形成点状 红、绿、蓝三色荧光体，荧光面与单色CRT相同，在其 内侧均有膜金属覆层。在离荧光面一定距离处设置荫罩。 荫罩焊接在支持框架上，并通过显示屏侧壁内面设置的 紧固钉将荫罩固定在显示屏内侧。
❖ 主要分为黑白CRT显示器和彩色CRT显示器两大类。 它的核心部件是CRT显像管（即阴极射线管），其主要由 五部分组成：电子枪(Electron Gun)、偏转线圈 (Defiection coils)、荫罩(Shadow mask)、荧光粉层 (Phosphor)及玻璃外壳，其中电子枪是显像管的核心。
包括直观刷新式、直观存储式和特种CRT ．
直观刷新式是目前应用最广泛的，主要用于显示设备、 电视接收机、雷达终端、示波器等，后面讨论的都是这种 CRT 。
结构原理
❖ CRT是一内部抽成真空的玻璃锥体。 ❖ 其基本工作原理是：
一些物质在电子轰击下发射磷光的特性 电磁场对电子运动实施控制的效应
圆锥形玻壳
❖ 2.1.2 彩色CRT显示器的基本结构与工作原理
彩色CRT利用三基色 图像叠加原理实现彩色图 像的显示。荫罩式彩色 CRT是目前占主导地位的 彩色显像管，这种管子的 原始设想是德国人弗莱西 （Fleshsig）在1938年提 出的。荫罩式彩色CRT的 基本结构如图2.2所示。
图2.2 彩色CRT的结构示意图
图2.3 彩色CRT工作原理
荫罩与荧光屏的距离可根据几何关系由下式确定：
q L PM 3Sg
(2-1)
PS / PM L /(L q) (2-2)
式中：q为荫罩与荧光屏的距离； 为孔距放大率；
Sg 为从电子枪到荧光面的距离；L 为电子枪的束间距；PS 为 电子束排列方向的荫罩孔距；PM 为电子束排列方向的荧光 屏上同一色荧光体的点间距。
工作原理
阴极射线管工作原理 －ＣＲＴ
由阴极放出的电子通过控制栅极后变成电子束，该电
子束在聚焦系统的作用下进一步聚焦，形成很细的束，然后 在超高压电场(通常为15000—20000V)的加速下轰击屏幕表 面的磷光体从而发光。
阴电 极子
控电 制子
栅束
极
聚 焦
聚
系焦
统
偏 转
方
系向
统
加 速
轰
电击
场
荧 光 屏
图2.1 单色CRT的结构示意图
结构中灯丝、阴极（K）、第一控制栅极（G1或称 调制器）、加速极（G2或称屏蔽极）构成发射系统； 第二阳极G3、聚焦极G4、高压阳极G5构成聚焦系统。
CRT的组成
❖ 阴极：加热时发射电子 ❖ 控制栅极：对发射电子多少实施控制 ❖ 加速结构：使电子形成高速度射速 ❖ 聚焦系统：使电子束轰击荧屏聚集成细点 ❖ 偏转系统：使电子束在屏幕上随意移动 ❖ 荧光屏：电子束轰击时发出光辉
