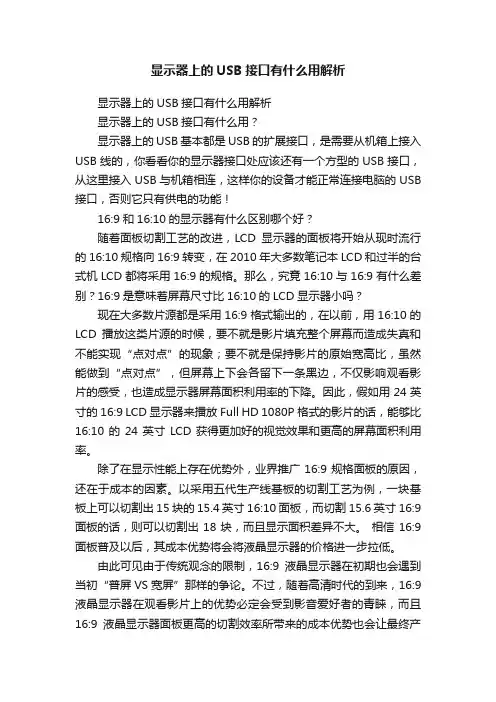

显示器上的USB接口有什么用解析

显示器上的USB接口有什么用解析

显示器上的USB接口有什么用解析显示器上的USB接口有什么用解析显示器上的USB接口有什么用?显示器上的USB 基本都是USB的扩展接口,是需要从机箱上接入USB线的,你看看你的显示器接口处应该还有一个方型的USB接口,从这里接入USB与机箱相连,这样你的设备才能正常连接电脑的USB 接口,否则它只有供电的功能!16:9和16:10的显示器有什么区别哪个好?随着面板切割工艺的改进,LCD显示器的面板将开始从现时流行的16:10规格向16:9转变,在2010年大多数笔记本LCD和过半的台式机LCD都将采用16:9的规格。

那么,究竟16:10与16:9有什么差别?16:9是意味着屏幕尺寸比16:10的LCD显示器小吗?现在大多数片源都是采用16:9格式输出的,在以前,用16:10的LCD播放这类片源的时候,要不就是影片填充整个屏幕而造成失真和不能实现“点对点”的现象;要不就是保持影片的原始宽高比,虽然能做到“点对点”,但屏幕上下会各留下一条黑边,不仅影响观看影片的感受,也造成显示器屏幕面积利用率的下降。

因此,假如用24英寸的16:9 LCD显示器来播放Full HD 1080P格式的影片的话,能够比16:10的24英寸LCD获得更加好的视觉效果和更高的屏幕面积利用率。

除了在显示性能上存在优势外,业界推广16:9规格面板的原因,还在于成本的因素。

以采用五代生产线基板的切割工艺为例,一块基板上可以切割出15块的15.4英寸16:10面板,而切割15.6英寸16:9面板的话,则可以切割出18块,而且显示面积差异不大。

相信16:9面板普及以后,其成本优势将会将液晶显示器的价格进一步拉低。

由此可见由于传统观念的限制,16:9液晶显示器在初期也会遇到当初“普屏VS宽屏”那样的争论。

不过,随着高清时代的到来,16:9液晶显示器在观看影片上的优势必定会受到影音爱好者的青睐,而且16:9液晶显示器面板更高的切割效率所带来的成本优势也会让最终产品的售价进一步降低,让用户获得实在的好处。

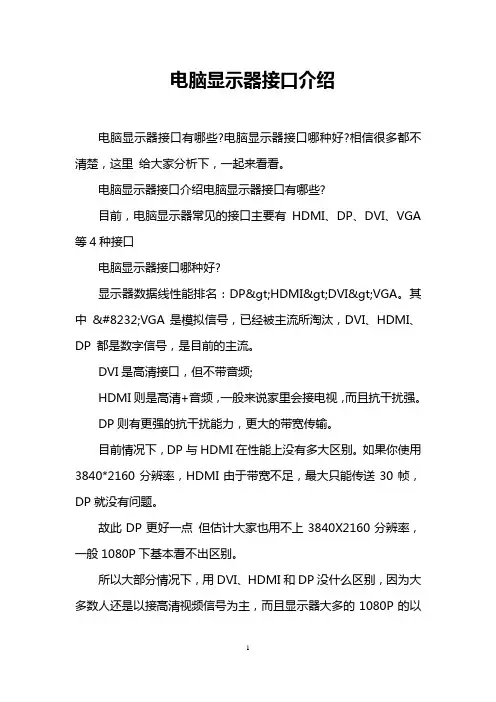

电脑显示器接口介绍

电脑显示器接口介绍

电脑显示器接口介绍电脑显示器接口有哪些?电脑显示器接口哪种好?相信很多都不清楚,这里给大家分析下,一起来看看。

电脑显示器接口介绍电脑显示器接口有哪些?目前,电脑显示器常见的接口主要有HDMI、DP、DVI、VGA 等4种接口电脑显示器接口哪种好?显示器数据线性能排名:DP>HDMI>DVI>VGA。

其中
VGA是模拟信号,已经被主流所淘汰,DVI、HDMI、DP 都是数字信号,是目前的主流。

DVI是高清接口,但不带音频;HDMI则是高清+音频,一般来说家里会接电视,而且抗干扰强。

DP则有更强的抗干扰能力,更大的带宽传输。

目前情况下,DP与HDMI在性能上没有多大区别。

如果你使用3840*2160分辨率,HDMI由于带宽不足,最大只能传送30帧,DP就没有问题。

故此DP更好一点但估计大家也用不上3840X2160分辨率,一般1080P下基本看不出区别。

所以大部分情况下,用DVI、HDMI和DP没什么区别,因为大多数人还是以接高清视频信号为主,而且显示器大多的1080P的以下的,好少2K屏以上的。

当然2K屏以上的,必须是HDMI或DP 接口。

关于电脑显示器电脑显示器通常也被称为电脑监视器或电脑屏幕。

它是除了CPU、主板、内存、电源、键盘、鼠标之外最重要的一个电脑部件,是是将一定的电子文件信息通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

目前电脑显示器分为LED显示屏和液晶显示屏两大类。

显示器简介电脑显示器通常也被称为电脑监视器或电脑屏幕。

它是除了CPU、主板、内存、电源、键盘、鼠标之外最重要的一个电脑部件。

到目前为止电脑显示器的概念还没有统一的说法,但对其认识却大都相同,顾名思义它应该是将一定的电子文件通过特定的传输设备显示到屏幕上再反射到人眼的一种显示工具。

分类从早期的黑白世界到现在的色彩世界,电脑显示器走过了漫长而艰辛的历程,随着显示器技术的不断发展,显示器的分类也越来越明细。

单片机教案新部编本(数码管显示器接口技术)[1]123

单片机教案新部编本(数码管显示器接口技术)[1]123

教师学科教案[ 20 – 20 学年度第__学期]任教学科:_____________任教年级:_____________任教老师:_____________xx市实验学校数码管显示器接口技术一、 LED数码管的结构由8段发光二极管组成。

其中7段组成“8”字,1段组成小数点。

通过不同的组合,可用来显示数字0~9、字母A~F及符号“.”。

LED数码管有共阴极和共阳极两种结构。

二、 LED数码管的工作原理发光二极管导通→亮,不导通→暗。

这样就构成了字符的显示。

其十六进制的编码表如下:显示字h g f e d c b a 字形代码符0 0 0 1 1 1 1 1 1 3FH1 0 0 0 0 0 1 1 0 06H2 0 1 0 1 1 0 1 1 5BH三、数码管接口电路1、静态显示方式(硬件接口方法)这就是我们在数字电路中所学的内容,在数据总线上的信号须经I/O接口电路并锁存,然后通过译码器,就可以驱动LED 显示器中的段发光。

这种方式使用的硬件较多(显示器的段数和位数越多,电路越复杂),缺乏灵活性,且只能显示十六进制数。

2、动态显式方式(软件接口方法)这种接口方法是以软件查表来代替硬件译码,既省去了译码器,又能显示更多段的字符和更多位的LED显示器。

所以广泛应用于单片机系统的显示。

⑴连接方式①将单片机的输出送入可编程的8155芯片,然后利用8155的I/O口提供两路输出信号(一路是段控信号,另一路是位控信号)。

②将各位数码管的a~h端分别并在一起(若有6个数码管,则将它们6个a对a,6个b对b......6个h对h相并接),再和上面的一路I/O口输出的8位段控信号相连,以获得显示代码,对应要发光的段。

③将各位数码管的公共端(共阴极或共阳极)分别与上面的另一路I/O口相连(每一位公共端对应I/O口中的一位),以获得位控信号使该位LED发亮。

④为了存放显示的数字或字符,通常在8155的内部RAM中设置显示缓冲区,其存储单元个数与LED显示器的位数相同。

显示器接口知识全解

显示器接口知识全解

显示器接口知识全解显示器接口是指显示器和主机之间的接口,通常有DVI、HDMI 和15针D-Sub(VGA)三种:DVI数字输入接口:DVI(Digital Visual Interface,数字视频接口)是近年来随着数字化显示设备的发展而发展起来的一种显示接口。

普通的模拟RGB接口在显示过程中,首先要在计算机的显卡中经过数字/模拟转换,将数字信号转换为模拟信号传输到显示设备中,而在数字化显示设备中,又要经模拟/数字转换将模拟信号转换成数字信号,然后显示。

在经过2次转换后,不可避免地造成了一些信息的丢失,对图像质量也有一定影响。

而DVI接口中,计算机直接以数字信号的方式将显示信息传送到显示设备中,避免了2次转换过程,因此从理论上讲,采用DVI接口的显示设备的图像质量要更好。

另外DVI接口实现了真正的即插即用和热插拔,免除了在连接过程中需关闭计算机和显示设备的麻烦。

现在很多液晶显示器都采用该接口,CRT显示器使用DVI接口的比例比较少。

需要说明的是,现在有些液晶显示器的DVI接口可以支持HDCP协议,为看有版权的高清电影电视打下基础。

HDMI数字输入接口:HDMI的英文全称是“High Definition Multimedia”,中文的意思是高清晰度多媒体接口。

HDMI接口可以提供高达5Gbps的数据传输带宽,可以传送无压缩的音频信号及高分辨率视频信号。

同时无需在信号传送前进行数/模或者模/数转换,可以保证最高质量的影音信号传送。

应用HDMI的好处是:只需要一条HDMI线,便可以同时传送影音信号,而不像现在需要多条线材来连接;同时,由于无线进行数/模或者模/数转换,能取得更高的音频和视频传输质量。

对消费者而言,HDMI技术不仅能提供清晰的画质,而且由于音频/视频采用同一电缆,大大简化了家庭影院系统的安装。

HDMI接口支持HDCP协议,为看有版权的高清电影电视打下基础。

2002年的4月,日立、松下、飞利浦、Silicon Image、索尼、汤姆逊、东芝共7家公司成立了HDMI组织开始制定新的专用于数字视频/音频传输标准。

显示器接口

显示器接口

1.3 LCD显示器的基本原理
(2)
LCD技术是把液晶灌入两个列有细槽的平面之间。这两 个平面上的槽互相垂直(相交成90°)。也就是说,若一个平面 上的分子南北向排列,则另一平面上的分子东西向排列,而位 于两个平面之间的分子被强迫进入一种90°扭转的状态。由于 光线顺着分子的排列方向传播,所以光线经过液晶时也被扭转 90°。但当液晶上加一个电压时,分子便会重新垂直排列,使
1.3 LCD显示器的基本原理
1.3 LCD显示器的基本原理
LCD正是由这样两个相互垂直的极化滤光器构成,所 以在正常情况下应该阻断所有试图穿透的光线。但是,由 于两个滤光器之间充满了扭曲液晶,所以在光线穿出第一 个滤光器后,会被液晶分子扭转90°,最后从第二个滤光 器中穿出。另一方面,若为液晶加一个电压,分子又会重 新排列并完全平行,使光线不再扭转,所以正好被第二个 滤光器挡住。总之,加电压将光线阻断,不加电压则使光 线射出,如图11.7所示。
1.3 LCD显示器的基本原理
(3)彩色LCD
对于笔记本电脑或者桌面型的需要采用更加复杂的彩色显 示器的LCD显示器而言,还要具备专门处理彩色显示的色彩过 滤层。通常,在彩色LCD面板中,每一个像素都是由3个液晶 单元格构成,其中每一个单元格前面都分别有红色、绿色或蓝 色的过滤器。这样,通过不同单元格的光线就可以在屏幕上显 示出不同的颜色。彩色的滤光片其实是一片很多电晶体的玻璃, 如图11.8所示,具有红绿蓝(R、G、B)三种颜色的彩色滤光 (注:这RGB三种颜色分成独立的三个点,各自拥有不同的灰 度变化,然后把邻近的三个RGB显示的点,当做一个像素的 基本单位,这个像素就可以拥有不同的色彩变化)。
LCD是依赖极化滤光器(片)和光线本身。自然光线是朝四 面八方随机发散的。极化滤光器实际是一系列越来越细的平行 线,这些线形成一张网,阻断不与这些线平行的所有光。极 化滤光器的线正好与第一个垂直,所以能完全阻断那些已经极 化的光线。只有两个滤光器的线完全平行,或者光线本身已扭 转到与第二个极化滤光器相匹配,光线才得以穿透,如图11.6 所示。

液晶显示屏接口定义

液晶显示屏接口定义

液晶显示屏接口定义液晶屏常见接口样式与区别方法从屏的接口样式简单区分屏接口类型的方法很多初学者对于如何区分屏的接口类型很是头疼,是LVDS屏,TTL屏还是RSDS屏?总是很难搞清出。

如何快速识别出液晶屏的接口类型则需要一些经验的,下面从屏的屏线接口的样式来对接口类型做出分类的介绍,帮助大家快速识别屏的接口类型。

以下方法是个人认识,不足之处请大家谅解。

(1)TTL屏接口样式:D6T(单6位TTL):31扣针,41扣针。

对应屏的尺寸主要为笔记本液晶屏(8寸,10寸,11寸,12寸),还有部分台式机屏15寸为41扣针接口。

S6T(双6位TTL):30+45针软排线,60扣针,70扣针,80扣针。

主要为台式机的14寸,15寸液晶屏。

D8T(单8位TTL):很少见S8T(双8位TTL):有,很少见80扣针(14寸,15寸)2)LVDS屏接口样式:D6L(单6位LVDS):14插针,20插针,14片插,30片插(屏显基板100欧姆电阻的数量为4个)主要为笔记本液晶屏(12寸,13寸,14寸,15寸)D8L(单8位LVDS):20插针(5个100欧姆)(15寸)S6L(双6位LVDS):20插针,30插针,30片插(8个100欧姆)(14寸,15寸,17寸)S8L(双8位LVDS):30插针,30片插(10个100欧姆电阻)(17寸,18寸,19寸,20寸,21寸)3)RSDS屏接口样式:50排线,双40排线,30+50排线。

主要为台式机(15寸,17寸)液晶屏。

这是笔记本用的20针lvds接口这是普通用的液晶显示器用点屏线:左边接驱动板,右边接液晶屏(20针与30针lvds接口相似)这里面都是lvds接口:有30针、20针的这些是41扣针接口(双排)这是60扣针接口(80扣针接口与这个相似)本贴来自天极网群乐社区--/group/review-9288206.html液晶屏接口定义(2008-01-18 18:09:43)孤影清风的BLOG20PIN单6定义:3.3V 3.3V1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16空 17空 18空 19 空 20空每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(4组相同阻值)20PIN双6定义:1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:R1- 8:R1+ 9:R2- 10:R2+ 11:CLK- 12:CLK+ 13:RO1- 14:RO1+ 15:RO2- 16:RO2+ 17:RO3- 18:RO3+19:CLK1- 20:CLK1+每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(8组相同阻值)20PIN单8定义:1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16:R3- 17:R3+每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(5组相同阻值)30PIN单6定义:1:空2:电源3:电源 4:空 5:空 6:空 7:空 8:R0- 9:R0+ 10:地 11:R1- 12:R1+ 13:地 14:R2- 15:R2+ 16:地 17:CLK- 18:CLK+ 19:地 20:空- 21:空 22:空 23:空 24:空 25:空 26:空 27:空 28空 29空 30空每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(4组相同阻值)30PIN单8定义:1:空2:电源3:电源 4:空 5:空 6:空 7:空 8:R0- 9:R0+ 10:地 11:R1- 12:R1+ 13:地 14:R2- 15:R2+ 16:地 17:CLK- 18:CLK+ 19:地 20:R3- 21:R3+ 22:地 23:空 24:空 25:空 26:空 27:空 28空 29空 30空每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(5组相同阻值)30PIN双6定义:1:电源2:电源3:地 4:地 5:R0- 6:R0+ 7:地 8:R1- 9:R1+ 10:地 11:R2- 12:R2+ 13:地 14:CLK- 15:CLK+ 16:地 17:RS0- 18:RS0+ 19:地 20:RS1- 21:RS1+ 22:地 23:RS2- 24:RS2+ 25:地 26:CLK2- 27:CLK2+30PIN双8定义:1:电源2:电源3:电源 4:空 5:空 6:空 7:地 8:R0- 9:R0+ 10:R1- 11:R1+ 12:R2- 13:R2+ 14:地 15:CLK- 16:CLK+ 17:地 18:R3- 19:R3+ 20:RB0- 21:RB0+ 22:RB1- 23:RB1+ 24:地 25:RB2- 26:RB2+ 27:CLK2-28:CLK2+ 29:RB3- 30:RB3+每组信号线之间电阻为(数字表100欧左右)指针表20 -100欧左右(10组相同阻值)一般14PIN、20PIN、30PIN为LVDS接口,25、31、40、41、60、70、75、80、100PIN接口为TTL接口,其中41PIN以下为单6位,60PIN以上为双六位屏50、80(50+30)PIN接口的为RSDS接口。

显示器-接口

显示器-接口
控制电路的功能 将主机显示适配器送来的视频信号经过前级平衡、视频信号放大和末级平衡的处理后, 送显像管的阴极。由于荧光粉轰击后产生的亮点只能在短时间内发光,所以电子束必 须不间断地一次又一次地扫描屏幕,才能形成稳定的图像。 由行扫描电路和场扫描电路控制CRT外部的偏转线圈,使光点移动从而形成光栅点亮整 个屏幕。
21
图7.14 矩阵式液晶显示器面板电路示 意图
选通线 X1
X2
T1 C1
X3 信号线
Y1
Y2
Y3
22
1.3显示器接口
显示卡又称为图形适配器,主要作用是对图形函数进行加速。 显示卡有多种,一般按所符合的视频显示标准来分类。在计算机显示系统的发
展过程中,有多个显示标准,从最初的MDA,CGA,EGA,VGA以及SVGA到现在的 XGA,相应地把符合不同标准的显示卡称为CGA卡等,把和它们相配的显示器也 称为CGA显示器等。 从显示卡和主机的接口看,也由原来的ISA总线接口发展到PCI总线接口,以及 目前广泛使用的AGP接口。而显示卡和显示器的接口则由于液晶显示器的出现, 除了和CRT显示器普遍使用的VGA模拟接口(D型15针)外,还出现了数字视频接 口(DVI)。
亮度:这一指标是相当重要的,它将决定其抗干扰能力的大小。液晶显示器亮度以平方米 烛光(cd/m2)或者nits为单位,普遍在150nits到250nits之间。
对比度:对比度是指最亮区域和最暗区域之间的比率,对比度是直接体现液晶显示器能否 实现丰富的色阶的参数,对比度越高,还原的画面层次感就越好,即使在观看亮度很高的 照片时,黑暗部位的细节也可以清晰体现。液晶显示器的对比度普遍在150:1到500:1。我 们购买LCD的对比度则最好高于250:1。
阴极射线管显示器CRT技术成熟,成本较低,寿命较长,是最常用的 显示器。其缺点是体积大,能耗大。

单片机原理及接口技术第5章 IO口应用-显示与开关键盘输入

单片机原理及接口技术第5章  IO口应用-显示与开关键盘输入

图5-1
发光二极管与单片机并行口的连接
5
如果端口引脚为低电平,能使灌电流Id从单片机的外部流入内部,则将
大大增加流过的灌电流值,如图5-1(b)所示。所以,AT89S51单片机任 何一个端口要想获得较大的驱动能力,要采用低电平输出。 如果一定要高电平驱动,可在单片机与发光二极管之间加驱动电路,如 74LS04、74LS244等。 5.1.2 单片机I/O端口控制发光二极管的编程 发光二极管与单片机的I/O端口的连接,如图5-1(b)所示。如要点亮 某发光二极管,只需该I/O端口位写入“0”即可。下面通过一个例子介绍如
21
图5-6 4位LED静态显示的示意图
示字符。这样在同一时间,每一位显示的字符可以各不相同。但是,静态
显示方式占用I/O口线较多。 对于图5-6所示电路,要占用4个8位I/O口(或锁存器)。如果数码管 数目增多,则还需要增加I/O口的数目。在实际的系统设计中,如果显示位 数较少,可采用静态显示方式。但显示位数较多时,为了降低成本,一般 采用动态显示方式。 2. 动态扫描显示方式 显示位数较多时,静态显示所占用的I/O口多,为节省I/O口与驱动电路
单片机控制的8位I/O口锁存器输出相连。如果送往各个LED数码管所显示字 符的段码一经确定,则相应I/O口锁存器锁存的段码输出将维持不变,直到
送入下一个显示字符的段码。因此,静态显示方式的显示无闪烁,亮度较
高,软件控制比较容易。 图5-6所示为4位LED数码管静态显示电路,各个数码管可独立显示,
只要向控制各位I/O口锁存器写入相应的显示段码,该位就能保持相应的显
闭合时,P3.0引脚为低电平。单片机对开关状态的检测是由程序检测
10
图5-3
开关、LED发光二极管与P1口的连接

微型计算机接口技术

微型计算机接口技术

微型计算机接口技术概述微型计算机接口技术是指用于将微型计算机与外部设备进行通信和交互的一种技术。

随着计算机技术的发展,微型计算机接口技术的应用范围不断扩大,从最初的打印机、显示器等外设到如今的智能家居、物联网等领域,微型计算机接口技术已经成为现代计算机系统中不可或缺的一部分。

本文将介绍微型计算机接口技术的发展历程、应用领域以及相关的标准和协议等内容。

发展历程微型计算机接口技术起源于上世纪70年代,当时的计算机主要采用串行接口与外部设备进行通信。

随着计算机处理能力的提升,人们对于计算机与外设之间的数据传输速度和稳定性提出了更高的要求。

在上世纪80年代,IEEE(电气和电子工程师协会)推出了一系列的接口标准,如RS-232C、IEEE-488等,这些标准成为了当时微型计算机接口技术的主流。

然而,随着计算机系统的发展,这些传统的串行接口标准逐渐无法满足新的需求。

为了提高数据传输速度和并行性,人们开始研究并采用并行接口技术。

上世纪90年代,Intel公司推出了并行接口技术标准的第一代产品 - 延伸并行接口(Extended Parallel Port, EPP)。

EPP接口在数据传输速度和稳定性方面都有了显著的提升,成为当时最受欢迎的微型计算机接口之一。

随着计算机技术的不断进步,USB(Universal Serial Bus, 通用串行总线)接口在上世纪90年代末迅速崛起并成为主流接口标准。

USB接口在数据传输速度、插拔方便性和适用范围等方面具有显著优势,逐渐取代了以往的串行接口和并行接口。

目前,USB接口已经发展到了第四代(USB 4.0),支持更高的传输速度和更多的设备连接。

应用领域微型计算机接口技术广泛应用于各个领域,下面列举了几个主要的应用领域:1. 智能家居随着智能家居的快速发展,微型计算机接口技术成为了智能家居系统的重要组成部分。

通过与物联网设备(如智能灯泡、智能插座等)连接,微型计算机可以实现对家居设备的智能控制,如远程控制、定时开关、能耗监测等功能。

戴尔27系列USB-C HUB显示器说明书

戴尔27系列USB-C HUB显示器说明书

轻松省心:根据戴尔卓越面板保证,在有限硬件保修6 期内,即便只发现一个亮斑,戴尔也会免费为您更换面板。

更少停机:您的显示器享有 3 年高级更换服务7,因此在 3 年有限硬件保修6 期内,如果需要更换,我们将在下一个工作日为您寄送更换的显示器。

获得更高级别的支持:选购 Dell ProSupport 选项8,即可升级至由经过认证的工程师为您提供的 24x7 全天候区域内电话技术支持。

全球领先的全球显示器出货量*精美时尚且井然有序:将线缆隐藏于显示器立柱之内,确保一切井然有序。

这款时尚的显示器采用三面超窄边框、小型底座和改进的简单易用的线缆管理系统。

舒适是关键:显示器可倾斜、侧转、沿枢轴转动,并可调节高度(150 毫米高度调节范围),为您带来舒适的工作体验。

贴心设计,想您所想: 利用便于使用的控制杆在菜单间导航及调整屏幕设置。

卡入可选配的戴尔纤薄型音棒 (SB521A),提升您的听觉体验。

经过优化的工作区工作增效利器:利用 RJ45 有线以太网连接和供电功率高达 65 W 的 USB-C 端口,将您的显示器变为增效利器 — 同时提供简洁的环境。

增强的可管理性:MAC 地址直通2、PXE 引导和 LAN 唤醒均为内置功能,为您带来极大方便。

只需一根线缆即可便捷连接:通过 USB-C 连接减少线缆杂乱情况,它可灵活地连接到多供应商 USB-C 系统3,并可节省多达 72% 的工作空间设置时间。

4迅速进入高效工作:只需按下显示器电源按钮,电源同步功能就会同步启动您的显示器和连接的戴尔 PC ,即使笔记本电脑未掀开上盖也能启动。

兼容部分戴尔 PC 5。

扩大视野,助您提高工作效率:通过 Dell Express 菊花链实现双显示器设置,可将工作效率提升多达 21%。

4 Dell Express 菊花链可自动检测第二台显示器,无需手动更改 OSD 设置。

轻松连接,提高效率舒适,同时不影响色彩:这款 27" 全高清显示器采用 ComfortView Plus 技术1,提升眼部舒适度,它是一种始终开启的内置屏幕功能,可减少有害蓝光辐射,同时呈现非凡的色彩准确度。

LED显示器接口技术及实验

LED显示器接口技术及实验

LED显示器接口技术及实验在单片机系统中,经常用LED(发光二极管)数码显示器来显示单片机系统的工作状态、运算结果等各种信息,LED数码显示器是单片机与人对话的一种重要输出设备。

16.1 LED数码显示器的构造及特点图16-1是LED数码显示器的构造。

它实际上是由8个发光二极管构成,其中7个发光二极管排列成“8”字形的笔画段,另一个发光二极管为圆点形状,安装在显示器的右下角作为小数点使用。

通过发光二极管亮暗的不同组合,从而可显示出0~9的阿拉伯数字符号以及其它能由这些笔画段构成的各种字符。

图16-1 LED数码显示器的构造LED数码显示器的内部结构共有两种不同形式,一种是共阳极显示器,其内部电路见图16-2,即8个发光二极管的正极全部连接在一起组成公共端,8个发光二极管的负极则各自独立引出。

另一种是共阴极显示器,其内部电路见图16-3,即8个发光二极管的负极全部连接在一起组成公共端,8个发光二极管的正极则各自独立引出。

图16-2 共阳极显示器内部电路图16-3 共阴极显示器内部电路LED数码显示器中的发光二极管共有两种连接方法:共阳极接法。

把发光二极管的阳极连在一起,使用时公共阳极接+5V,这时阴极接低电平的段发光二极管就导通点亮,而接高电平的则不点亮。

共阴极接法。

把发光二极管的阴极连在一起,使用时公共阴极接地,这时阳极接高电平的段发光二极管就导通点亮,而接低电平的则不点亮。

驱动电路中的限流电阻R,通常根据LED的工作电流计算而得到,R=(Vcc-Vled)/Iled。

式中,Vcc为电源电压(+5V),Vled为LED压降(一般取2V左右),Iled为工作电流(可取1~20mA)。

R通常取数百欧姆。

我们实验中使用的89C51单片机,其P0~P3口具有20mA的灌电流输出能力,因此可直接驱动共阳极的LED数码显示器。

为了显示数字或符号,要为LED数码显示器提供代码,因为这些代码是为显示字形的,因此称之为字形代码。
