通信机房接地与防雷

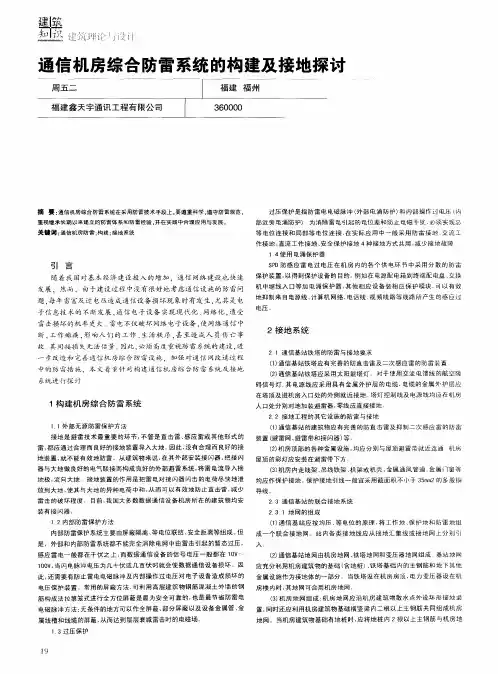

通信机房综合防雷系统的构建及接地探讨
内部防雷保护系统主要由屏蔽隔离、 电位联结、 等 安全距离等组成 。 但 是 ，外部和内部防雷系统都 不能完全消除电网中由雷击 引起的暂态过压 ， 感应雷 电一 般都在千伏之上 ， 而数据通信设备 的信号 电压一般都在 １ Ｖ ０ ～ １０ ， ０ Ｖ 当闪电脉冲 电压为几十伏或 几百伏时就会使数据通信设备损坏 。因 此， 还需要有防止雷 电电磁脉冲及内部操作过 电压对 电子设备造成 损坏 的
一
２接地 系统
２ １ 通 信 基站 铁 塔 的 防雷 与 接 地 要 求 （） 信 基 站铁 塔 应 有 完 善 的防 直 击 雷 及 二 次 感应 雷 的 防雷 装 置 １通
步 改 造 和 完善 通 信 机 房 综 合 防 雷 设 施 ．加 强 对 通 信 网改 造 过 程
中的 防 当 措 施 ，苓 文着 重 针 对 构 建 通 信 机 房 综 合 防 雷 系统 及 接 地
系统 进 行探 讨
（） 信 基 站 铁 塔应 采用 太 阳 能塔 灯 对 于使 用 交流 电 馈线 的 航 空 障 ２通 碍信号灯 ， 电源线应采用具 有金属外护层 的电缆， 其 电缆 的 金 属 外 护 层 应
在 塔 顶 及 进 机 房 入 口 处 的外 侧 就 近 接 地 塔 灯 控 制 线 及 电源 线 均 应 在 机 房
关键词 ： 通信机房防雷 ： ： 构建 接地系统
作 接 地 、 流 工 作 接地 、 全 保 护 接 地 ４种 接 地 方 式共 用 ， 少接 地 故 障 直 安 减
１ ４使 用 电涌保 护 器
引 言
发展 ，然而 ，由于建设过程 中没有很好地考虑通信设施 的防雷问 题， 每年 雷害及过 电压 造成 通信设备损 坏现象时有发生， 尤其是 电
通信设备防雷接地的基本原则
通信设备防雷接地的基本原则4.1 通信机房建筑物机房建筑以钢筋混凝土结构为宜。
机房建筑应有避雷针等直击雷保护装置。
机房建筑的防雷接地（避雷针等装置的接地）应与机房的保护接地共用一组接地体。
站区内不应有架空走出建筑物的非用户线类信号线。
4.2 电源系统低压交流配电低压电力线的中性线不应在机房内接地。
交流电源线进入机房的入口处应配装标称放电电流不小于20KA的交流电源防雷器（C级防雷器）。
通信电源的保护地应与通信设备保护地共用一组接地体，通信电源与通信设备处于同一机房的情况下，宜共用同一个机房保护接地排。
通信机房的交流供电系统应采用TN-S供电方式。
如图4-1所示：图4-1 TN-S交流供电方式这种供电对设备的安全运行有很好的保证，包括三种情况：(1) 低压电力电缆从较远的变压器处采用三相五线（3根相线、1根中线、1根保护地线）向机房供电。
(2) 高压或中压电力线引入通信楼，在通信楼的配电房内变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接通信楼的地网，然后变压器输出三相五线到机房。
(3) 高压或中压电力线引到通信楼附近，在户外由配电变压器变成低压电力电缆输出，低压电力电缆的中性线、保护地线在配电变压器的输出处接配电变压器的地网，然后变压器输出三相五线到机房。
*若2、3情况不能满足，也可采用如下方法：低压电力电缆的中性线、配电变压器的保护地接通信楼的地网（或接配电变压器地网，通信楼的地网与配电变压器的地网在地下统一连接成一个地网），变压器输出三相四线（3根相线，1根中线）到机房。
**通信机房的交流供电系统不宜采用TT的配电方式（见a、b两种例子），可提醒用户尽量避免。
例：a、低压电力电缆从较远的变压器处采用三相四线（3根相线，1根中线）向机房供电；b、高压或中压电力线在通信楼旁接配电变压器，配电变压器的地网和通信楼的地网分别使用两组独立的接地体。
直流配电：-48V直流电源的正极（或+24V直流电源的负极）应在直流电源柜的输出处接地。
机房装修方案中的防雷与接地
机房装修方案中的防雷与接地随着计算机技术的迅速发展，机房逐渐成为大中型企业和组织中不可或缺的一部分。
在机房的装修方案中，防雷和接地是非常重要的环节，不仅可以保护设备的安全运行，还可以保护操作人员的人身安全。
本文将从防雷和接地两个方面进行介绍。
防雷方面，机房装修中应采取以下措施：1.安装避雷针：机房建筑应根据当地的气候和雷电活动情况，选择合适的避雷针安装在机房屋顶。
避雷针能够引导雷电电流直接进入地下，避免对机房设备和人员造成伤害。
2.引导雷电电流：机房装修中，应合理设计机房建筑的金属骨架和外墙导电层，通过合理布置接地线，将雷电电流从机房屋顶引导到地下。
接地线应选用合适的截面积和导电材料，确保电流能够顺利通过。
3.电源线与防雷线交叉布置：在机房中，电源线和防雷线应尽量避免交叉布置，以减少雷电对电源线的影响。
如果不得不交叉布置，应保证电线和防雷线之间有一定的距离，并采取隔离措施，避免雷电电流通过电源线进入设备。
4.绝缘保护：机房中的设备和电缆应采用合适的绝缘材料和绝缘层，防止雷电电流通过设备和电缆进入机房。
接地方面，机房装修中应采取以下措施：1.接地网设计：机房内应建立完善的接地网系统，将机房内的金属结构、设备和电缆都接地，确保电流能够顺利流入大地。
接地网的布置应合理，保证各个接地线之间的连接良好，接地电阻符合规范要求。
2.接地线选材：机房接地线应采用符合规范要求的优质导电材料，如铜材或铜包钢材。
接地线的截面积应根据机房的规模和设备功率来确定，确保能够承受相应的电流。
3.接地点设置：机房内的接地点应合理设置，在机房各个角落、设备周围等位置设置接地点，确保接地电位均匀。
同时，接地点设置应符合安全要求，避免接地线和其他线路交叉导致电流干扰。
4.接地电阻测量：机房装修完成后，应对接地系统的接地电阻进行测量，确保接地电阻符合规范要求。
定期进行接地电阻检测，及时修复和改进接地系统，保证其可靠性和安全性。
综上所述，机房装修中的防雷与接地是非常重要的环节，合理的防雷和接地设计可以保护设备的安全运行，减少雷电对机房设备和人员造成的危害。
通信机房电源防雷接地培训
随着通信技术的不断发展，通信机房 设备数量不断增加，电源防雷接地问 题日益突出，对通信设备的稳定运行 和人员安全造成潜在威胁。
通信机房电源防雷接地的重要性
保护通信设备
维护通信系统稳定运行
通过有效的防雷接地措施，可以将雷 电引入地下，避免通信设备受到雷电 的直接或间接损害。
通信设备是保障现代社会正常运转的基 础设施之一，电源防雷接地对于维护通 信系统的稳定运行具有重要意义。
Part
04
通信机房电源防雷接地设计
设计原则和要求
安全可靠
防雷接地系统必须确保通 信机房设备在雷电环境下 的安全运行。
经济合理
在保证安全性的前提下， 设计方案应经济合理，降 低建设成本。
符合规范
防雷接地设计应符合国家 和行业相关标准和规范。
防雷接地装置选型及配置
避雷针
选用适当高度的避雷针，安装在 机房顶部，以引导雷电电流入地。
通信机房电源防雷接 地培训
• 引言 • 通信机房电源系统概述 • 防雷接地技术基础 • 通信机房电源防雷接地设计 • 通信机房电源防雷接地施工与验收 • 通信机房电源防雷接地运行与维护 • 总结与展望
目录
Part
01
引言
培训目的和背景
培训目的
提高通信机房电源防雷接地技能，确 保通信设备的稳定运行和人员安全。
THANKS
感谢您的观看
电源系统性能指标
• 电压稳定性：通信机房电源系统应保证输出电压的稳定性，一般要求电压波动 范围在±1%以内。
• 负载能力：电源系统应具备足够的负载能力，以满足通信设备的需求。同时， 应留有一定的裕量以应对未来可能的扩容需求。
• 效率：电源系统的效率直接影响到能源利用率和运营成本。高效率的电源系统 可以减少能源浪费，降低运营成本。
浅谈机房防雷和接地技术
＼ ＣＡＭ ＧＣＩ ＨＲ Ｉ Ｈ Ａ Ｎ Ｎ
技术与工程管理
ＮＯ ． ． ｑ ｓ ８Ａｕ ｕ ｔ
浅谈机房防雷和接地技术
◎管树森
（ 吉林省安 图县广播 电影 电视局 ， 吉林 安 图 １ ０ ） ３ ０ ３６ 中图分类号：Ｎ ４ Ｔ ８ ５ 文献标识码 ： Ｔ ９ ８ Ｕ ９ Ａ 文章编号：６ ０ ９ （０ ０ ０Ａ ０ ８— １ １ ７— ９ ２ ２ １ ）８一 ０４ ０ ３
（） ２ 信号 系统的防雷 信号防雷器安装在各类信号线入端 ，用于保护与广 电设 备相连接 的重要设备。 为了使防雷器最好地起 到保护作用 ，安装信号防雷器时 我们采用尽可能短的路径 ，截面为 ６平方毫米 的铜线连接至 接地网。 为消除雷 电引起 的电位差和防止电磁干扰 ，必须实现等
随着我国广播 电视事业 的不断发展 ，广播电视设 备越来 越 多， 规模 越来越大 。一方面大型广电设备设 备耐过流 、 耐雷 电的水平越来越高 ， 另～方面信号来源路径增多 ， 系统较 以前 更容 易发生雷 电入侵 ， 致使雷 电灾害频发。前几年 ， 我所在单
位的部分由于防雷系统不尽完善， 在夏季雷雨季节经常出现
Байду номын сангаас
三 、 建机房 综合 防雷 系统 构
１ ． 机房外部防雷措施 接地是避雷技术最重要的环 节 ， 不管是直击雷 、 感应雷或 其他 形式 的雷 ， 都将通 过接地装置导人大地。因此 ， 没有合理 而良好的接地装置 ， 不能 有效地防雷。去年 ， 就 我们对机房防 雷接地进行 了综合改造 ， 机房防雷综合接地 ， 我们首先选择利 用铁塔 上面 的避雷针作为接闪器 ， 铁塔本身是镀锌钢材 ， 导电
广播 电视设备的电源部分 、 集成电路板的损坏 。 防雷成为广电 行业一项迫切的要求 。 下面我将结合本人的工作实践 ， 就如何 做好机房的防雷措施谈～些粗浅体会。
机房防雷接地工程方案
机房防雷接地工程方案1. 项目概况本方案针对某通信运营商位于城市中心的机房进行防雷接地工程设计，机房建筑面积1000平方米，内设有各种通信设备、服务器和电力设备，是通信运营商的核心设施之一。
由于机房位于城市中心，雷电活动频繁，因此必须做好防雷接地工程，保证机房设备的安全和通信的可靠性。
2. 接地系统设计2.1. 外部闪电防护外部闪电防护是机房防雷接地工程的首要任务，主要是通过设置避雷带和接地装置，将大气中的雷电荷引到地下安全释放。
由于机房建筑面积较大，为了增加避雷带的覆盖范围，特别是在机房屋顶设置了多组避雷带，以确保全面覆盖机房建筑。
在避雷带与接地装置之间设置了深埋接地体，保证了雷电荷的有效引流和安全释放。
2.2. 机房内部接地机房内部接地主要是为了保护机房内的设备免受雷击的影响，采用等电位接地的设计方案。
通过在机房内部设置多个接地装置，构建起良好的等电位网，保证了各设备之间的等电位连接，有效地消除了因接地不良导致的设备损坏和通信故障。
3. 接地系统建设3.1. 接地体建设接地体的建设是机房防雷接地工程的重点和难点，为了保证接地效果，需要选择合适的接地体材料和施工工艺。
在该项目中，选择了铜材料作为接地体的主要材料，通过专业的铜接地网施工队伍进行施工，保证了接地体的质量和可靠性。
3.2. 避雷带安装避雷带的安装是机房防雷接地工程的关键环节，为了保证避雷带的覆盖范围和安全性，需严格按照设计方案进行避雷带的安装。
在该项目中，按照设计方案设置了多组避雷带，采用了专业的安装设备和施工工艺，保证了避雷带的安装质量和效果。
4. 接地系统检测4.1. 接地电阻测试接地系统建设完成后，需要进行接地电阻测试，以确保接地效果符合要求。
在该项目中，采用了专业的接地电阻测试仪器进行接地电阻测试，测试结果表明，接地电阻符合设计要求，接地效果良好。
4.2. 等电位测试为了保证机房内部设备的等电位连接效果，需进行等电位测试。
在该项目中，采用了专业的等电位测试仪器进行等电位测试，测试结果表明，机房内部设备之间的等电位连接良好，有效地保证了设备的安全性和通信的可靠性。
机房防雷接地方案
机房防雷接地方案1. 引言在现代社会中，计算机和通信设备已经成为了人们工作和生活的重要组成部分。
然而，雷电活动对机房设备造成的威胁不容忽视。
因此，机房应该采取合适的防雷接地方案，确保设备的安全运行，并最大限度地减少损失。
2. 防雷接地原理防雷接地是指将机房内的设备与地面之间建立起良好的电气连接，以便将雷击电流迅速引入地下，从而降低设备受雷击的概率和受到的损坏。
接地系统起到了稳定电压和防止电击的作用。
防雷接地方案的关键在于：•设备接地系统的合理设计和布置。
•地面的选择和处理，以确保良好的接地效果。
•接地设备的正确安装和维护。
3. 机房防雷接地方案的步骤3.1 需求分析和设计在制定机房防雷接地方案之前，需要进行需求分析和设计。
这可以包括以下步骤：1.确定机房内各种设备的雷电防护等级。
2.确定机房周围的地形和土壤情况。
3.综合考虑机房的实际情况，确定机房的防雷接地方案。
3.2 接地系统的设计和布置接地系统是机房防雷接地方案的核心部分。
它包含以下主要元素：1.外部接地系统：将机房与地面之间的大地电极相连。
通常使用垂直接地针或者水平接地网，以提供良好的接地效果。
2.内部接地系统：将机房内各种设备与外部接地系统相连。
这包括设备接地网、设备接地极等。
3.接地导线：负责将各个接地系统之间进行连接，确保接地的连续性。
3.3 地面处理地面处理是保证机房接地效果良好的关键。
合适的地面处理能够改善地面的电阻，增加接地效果。
地面处理的方法包括：1.地面湿化：通过喷洒水或者安装地下水系统，增加地面湿度，从而降低地面电阻。
2.地面增加导电物质：在地面上撒布导电物质，如盐水等，以提高地面的导电性能。
3.地面加宽：扩大地面的面积，增加接地的有效面积。
3.4 接地设备的安装和维护在机房防雷接地方案实施后，接地设备的正确安装和维护是确保接地系统有效运行的关键。
安装和维护接地设备时需要遵守以下注意事项：1.设备接地导线的选择和布置应符合相关标准和规范。
移动通信基站防雷与接地设计规范
4.1地网的组成
4.1.1 移动通信基站应按均压，等电位的原理，将工作地，保护地和防雷地组成一个联合接地网。站内各类接地线应从接地汇集线或接地网上分别引入。
4.1.2 移动通信基站地网由机房地网，铁塔地网和变压器地网组成，地网的组成如图4.1.2所示。基站地网应充分利用机房建筑物的基础(含地桩)，铁塔基础内的主钢筋和地下其他金属设施作为接地体的一部分。当铁塔设在机房房顶，电力变压器设在机房楼内时,其地网可合用机房地网.
3.3.3 同轴电缆馈线进入的感应雷。馈线避雷器接地端子应就近引接到室外馈线入口处接地线上，选择馈线避雷器时应考虑阻抗，衰耗，工作频段等指标与通信设备相适应。
3.4 信号线路的防雷与接地
3.4.1 信号电缆应由地下进出移动通信基站，电缆内芯线在进站处应加装相应的信号避雷器,避雷器和电缆内的空线对均应作保护接地。站区内严禁布放架空缆线。
3.1.6 进入移动通信基站的低压电力电缆宜从地下引入机房，其长度不宜小于50米(当变压器高压侧已采用电力电缆时，低压侧电力电缆长度不限)。电力电缆在进入机房交流屏处应加装避雷器，从屏内引出的零线不作重复接地。
3.1.7 移动通信基站供电设备的正常不带电的金属部分，避雷器的接地端，均应作保接接地,严禁作接零保护。
3.1.8 移动通信基站直流工作地，应从室内接地汇集线上就近引接，接地线截面积应满足最大负荷的要求，一般为35-95平方毫米，材料为多股铜线。
3.1.9 移动通信基站电源设备应满足相关标准，规范中关于耐雷电冲击指标的规定，交流屏，整流屏(或高频开关电源)应设有分极防护装置。
3.1.10 电源避雷器和天馈线避雷器的耐雷电冲击指标等参数应符合相关标准，规范的规定。
3.3 天馈线系统的防雷与接地
机房防雷接地及安全供电
机房防雷接地及安全供电
机房防雷接地及安全供电
1. 机房防雷接地
雷击是机房运行过程中最常见的灾害之一。
为了避免雷电对机
房设备的损害，必须进行机房防雷接地。
首先，机房地面应该进行防雷接地。
在机房中布置一定数量的
一次接地电极，将它们连接成单独的接地系统。
一次接地电极用于
接大地，使机房的接地电势降低到一个安全的范围以内。
其次，机
房中的所有电力设备应该进行二次接地。
二次接地是将设备的金属
外表短接起来，通过接地线与机房的接地系统相连。
这样，任何一
条电源线的线路短路，都能够迅速地将电流引入接地系统。
2. 安全供电
机房是信息处理的重要设施之一，对其供电的稳定性和安全性
要求极高。
为了防止电力负载过大，应该对机房内的电路进行分段。
机房内各个分区的电路应分别设置保险丝或断路器，并设置双重断
电切断装置。
此外，为了避免电力故障，应该定期检查机房中的电器设备，
尤其是接地系统、电池、UPS等设备的性能，确保其良好的工作状态。
如果出现电器设备短路、过载等故障时，及时处理降低故障风险，
最后，为了避免机房人员因误触发开关而导致电流伤害，可以
采用在回路中设置漏电保护开关等安全措施。
对于机房内的特殊工
作区域，可以加装铠装电缆线路，以提高电线的耐磨性和抗干扰能力。
为保证机房设备的稳定运行和安全性，必须对机房防雷接地和安全供电做到科学、可行、有效。
在机房的平时工作中，应当加强对机房设备的维护管理工作，及时发现并解决隐患，以确保机房的安全性和可靠性。
《通信基站防雷与接地技术规范》
通信基站防雷与接地技术规范前言本规范依据有关雷电防护的国家标准和信息产业部标准，结合通信基站实际情况，提出了通信基站防雷与接地设计的技术规定，同时对基站防雷与接地工程的建设、验收，及防雷设施的维护管理作了具体的规定，是通信基站进行防雷与接地设计、施工、维护的技术规范。
目录1范围 (1)2引用标准 (1)3术语和定义 (1)4总则 (5)5通信基站的联合接地系统 (5)5.1地网的组成 (5)5.2接地体 (10)5.3接地线与接地引入线 (10)5.4接地汇集线与接地汇流排 (11)5.5接地电阻 (11)5.6非自建机房的接地系统 (12)6通信基站的防雷与接地 (15)6.1直击雷防护 (15)6.2供电线路的防护 (15)6.3馈线的接地保护 (16)6.4通信线路的防雷与接地 (17)6.5监控系统的防护 (18)6.6其它设施的防雷与接地 (18)6.7方仓（彩钢板）机房的防雷与接地 (18)6.8浪涌保护器的使用 (19)7通信基站防雷与接地工程的施工 (20)7.1室外工程 (20)7.2室内工程 (22)8通信基站防雷与接地工程的验收 (24)8.1隐蔽工程验收 (24)8.2初验 (24)8.3终验 (25)9通信基站防雷与接地系统的维护与管理 (26)9.1防雷接地设施的日常维护 (26)9.2浪涌保护器的维护 (26)附录A 关于浪涌保护器的使用规定 (28)附录B通信基站防雷与接地工程的竣工、验收资料........... 错误!未定义书签。
附录C 全国年平均雷暴日数区划图 (35)附录D全国主要城市年平均雷暴日数统计表 (36)附录E土壤电阻率参考值 (38)附录F地网接地电阻的测量 (39)附录G本规范用词说明 (40)条文说明 (41)1 范围本标准是根据相关国家标准、信息产业部标准，参考ITU-T建议等有关资料，结合通信基站的实际情况制定。
本标准适用于新建通信基站防雷与接地系统的设计、工程建设、维护管理。
机房防雷接地及安全供电
机房防雷接地及安全供电概述在机房建设中，防雷接地和安全供电是非常重要的一部分。
因为一旦发生雷击事件或供电故障，后果不堪设想。
本文将从机房防雷和接地、安全供电这两个方面进行讲解。
机房防雷接地防雷作用随着信息化程度的不断提高，各种敏感设备越来越多地被应用于电信、计算机等领域，机房不仅需要防止雷击，而且要防止各种电磁干扰。
机房防雷接地作为整个电气系统不可或缺的一个环节，发挥着非常重要的作用。
防雷接地方案为了实现机房的防雷接地，我们需要遵循以下原则：1.接地系统应该保证足够的耐久性。
2.实现较低的接地电阻。
3.接地系统工作条件下，传导性能必须足够好。
4.不得违反防雷系统的相应法规和标准。
接地系统应利用自然土壤，使自然土壤与构筑物间形成互联的耦合路径。
接地系统设备上采用铜制接地导线作为接地体使用。
其次，对于每个设备，均要逐一进行接地测试，并按照接地阻值来评估其质量。
除此之外，还要对于接地系统上支架、连接件等进行加强和保护，充分考虑到设备在操作过程中所产生的各种因素，确保接地系统可以持续和安全地运行。
防雷设施机房防雷设施主要分为外部和内部两个部分。
•外部防雷设施外部防雷设施主要是指对于机房周边的雷电进行防范、抵御和引导，常见的设施有：1.雷电带2.避雷网3.避雷针这些设施可以有效地避免机房周边受到雷击影响。
避雷针通常是我们最熟悉的一种设施，它是一种特殊形状的金属杆，被放置在楼顶等高处。
其中点会发出高电压，将大气中带有负电的电子吸引过来，从而达到防雷的目的。
•内部防雷设施内部防雷设施主要是指对于机房内部可能出现的雷电影响进行有效的隔离和保护。
常见的设施有：1.避雷器2.遮蔽屏3.硬件防护装置这些设施可以有效地保护机房内部各种敏感器材免受雷击影响，确保机房内部的设备可以正常运转。
机房安全供电机房的安全供电也非常关键，一旦供电故障，其对机房各种设备和机房内的业务运营将造成严重影响甚至损失。
因此，我们在机房设计时，就应该尽量考虑各种供电故障的因素，即故障预防和故障响应。
通信机房防雷及接地(网运部)
▪ 电涌保护器（Surge protective device,SPD)：通过抑制瞬态或暂态过电 压，旁路电涌电流来保护设备的一种装 置。它至少含有一个非线性元件。
▪ 限压型SPD（voltage limiting type) ：
在无电涌时呈高组态，但随着电涌的增大， 其阻抗不断降低的一种SPD。限压型SPD的 常用器件有：压敏电阻、瞬态抑制二极管等。
▪ 新的标准基本上对基站的接地电阻 是这样处理的：当基站所在地区大
地电阻率较低时，基站地网接地电 阻一般不大于10Ω，当采用环形接 地时，地网面积一般应大于100m2； 当基站的土壤电阻率大于1000Ω·m 时，
▪ 可不对基站的接地电阻予以限制，但要 求其地网的等效半径应大于等于20m， 并在地网四角加以10m～20m辐射型接 地体。地网环形接地体的周边可以根据 地形、地理状况决定其形状。 新的标准
▪ 13）建筑物及其它各类地网的现状和平 面图。
▪ 14）配电室、电力室是否分开；如分开， 第一级（B）级SPD在配电室设备内外 的安装位置。
▪ 15）建筑物雷电引下线的现状及其与通 信设备接地线的距离。
▪ 16）高层建筑物防侧击雷的措施。
▪
▪ 17）电气竖井内线路布置情况。
▪ 18）各机房通信设备布置平面图，通信、 信息系统设备的安装情况。
▪ 由于对通信网上运行的通信设备进行雷击抗 扰度测试是一项复杂而专业性(要求具有通信 专业知识、电磁兼容专业知识、高电压试验 技术知识和雷电磁脉冲防护知识)极强的工作， 不恰当的测试方法和操作都会严重威胁到网 络安全，因此开展该项测试必须要谨慎进行。
通信局（站）在用防雷系统检测应收 集的资料
机房防雷接地规范与防雷接地方式
机房防雷接地规范与防雷接地方式，你知道吗机房防雷接地规范要求.前言。
嘿，知道吗？原来机房与雷电有着密切的关系哦，一般机房都会采取防雷措施的，到底雷电对机房的影响有多大，一般机房是如何防雷的？今天，就让小编给大家普及普及吧！雷电的描述。
雷电是由天空中云层间的相互高速运动、剧烈磨擦，使高端云层和低端云层带上相反电荷。
此时，低端云层在其下面的大地上也感应出大量的异种电荷，形成一个极大的电容，当其场强达到一定强度时，就会产生对地放电，这就是雷电现象。
在气象学中，常用雷暴日数、年平均雷暴日数、年平均地面落雷密度，来表征某个地方雷电活动的频繁程度和强度。
此外，也使用年雷闪频数来评价雷电活动,它是指1000 平方公里范围内一年共发生雷闪击的次数。
大量观测统计资料表明，一个地区的雷闪频数与雷暴日数成线性关系。
通常，建筑行业的防雷，更多的注重。
雷暴日的多少；航空、航海、气象、通信等行业越来越关心年雷闪频数的多少。
我国一般按年平均雷暴日数将雷电活动区分为少雷区（<15 天）、中雷区（<15—40天）、多雷区（>41—90 天）、强雷区（>90 天）。
我国的雷电活动，夏季最活跃，冬季最少。
全球分布是赤道附近最活跃，随纬度升高而减少，极地最少。
雷电的破坏。
雷电的破坏主要是由于云层间或云和大地之间以及云和空气间的电位差达到一定程度（25—30kV/cm ）时，所发生的猛烈放电现象。
通常雷击有三种形式，直击雷、感应雷、球形雷。
直击雷是带电的云层与大地上某一点之间发生迅猛的放电现象。
感应雷是当直击雷发生以后，云层带电迅速消失，地面某些范围由于散流电阻大，出现局部高电压，或在直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压、而发生闪击现象的二次雷。
球形雷是球状闪电的现象。
1）、直击雷破坏；当雷电直接击在建筑物上，强大的雷电流使建（构）筑物水份受热汽化膨胀，从而产生很大的机械力，导致建筑物燃烧或爆炸。
机房装修方案中的防雷与接地
机房装修方案中的防雷与接地一、防雷设计与施工原则1.了解当地雷击频率和强度情况，根据需求选择适当的防雷措施。
可以参考雷暴多发地区的历史雷击记录，并参考相关技术规范和标准，例如国家标准《建筑物防雷设计规范》等。
2.采用合理的防雷设备，如避雷针、防雷带、避雷网等，以提高机房的防雷能力。
3.机房装修过程中要注意防火防水措施，以减小雷击的风险。
4.合理配置接地装置，确保设备与地之间有良好的导电连接，以便迅速将雷击电流引入地下。
二、机房接地系统的设计1.机房接地系统应能有效导出雷击电流，并确保大面积局部接地电阻均匀。
2.机房接地系统应包括主接地、分接地和保护接地等，主接地由室外主体结构与地之间的接地网构成，分接地由各电气设备与地之间的接地网构成，保护接地用于接地保护设备等。
3.机房接地系统中的接地体应选择具有良好导电性能的材料，例如铜排、铜线等，以提高接地效果。
4.机房接地系统的设计应符合国家标准《建筑物防雷设计规范》的要求，并经过专业机构的设计和验收。
三、机房防雷设备的选择和配置1.机房的屋顶应安装避雷针，避雷针的高度和位置应符合国家标准的要求。
2.机房周围应配置防雷带、避雷网等设备，以增加机房的防雷能力。
3.机房内部设备可以使用避雷器等设备，用于对接电线路等进行防雷处理。
4.机房内部高灵敏设备、主要电气设备等应配置独立防雷器，以保护设备免受雷击的影响。
四、机房装修中的防火和防水措施1.机房墙体和天花板的构造要符合国家相关标准的要求，以提高防火性能。
2.机房设备宜采用阻燃材料制作，以防止火灾蔓延。
3.机房门窗应选用防火门窗，确保火势不会扩散。
4.机房装修中要进行好防水处理，特别是机房地面，应选用防水材料，并做好隔水处理。
五、机房装修中的地线防护1.机房的地线应具备良好的导电性能，并能有效地引导雷击电流，减小雷击对设备的损坏。
2.机房中的电气设备、计算机等都要连接到地线上，以减小电气设备受雷击的风险。
3.机房中的地面要做好防潮处理，以保证地线的正常导电。
通信机房防雷接地、设备及走线布置规范整理
7) 接地导线应采用铜芯导线，保护地线（PE）最小截面应满足表2要求。
PE线最小截面(mm2) S 16 S/2 200 S/4
(3) 电力电缆外皮颜色选择 1) 交流电缆：外护套宜为黑色，内绝缘层分别为A相黄色、B相绿色、C相 红色、中性线浅蓝色。 2) -48V直流电缆：正极电源线宜采用红色，负极电源线宜采用浅蓝色，工 作地电源线宜采用黑色。 3) 240V及以上高压直流电缆： 正极电源线宜采用棕色， 负极电源线宜采用 蓝色。 4) 保护接地电缆：宜采用黄绿色。 2. 导线布放 (1) 电力电缆敷设方式应根据使用环境及工程具体要求选择室外直埋、 电缆隧 道、电缆沿墙走线槽道、电缆排管，室内穿管、地槽及走线架进行敷设。 (2) 在电缆与地下管网交叉不多、 地下水位较低或道路开挖内的光缆金属加强芯和金属护层应在分线盒 内或ODF架的接地排连接，并应采用截面积不小于16 mm2的多股铜线就近引 到该楼层接地排上；当离接地排较远时，可就近从传输机房楼柱主钢筋引出 接地端子作为光缆的接地点。 (3) 光传输机架设备或子架的接地线， 应采用截面积不小于10mm2的多股铜线。 13. 综合通信大楼的地网设计时，环形接地体与均压网之间每相隔5m～10m应相 互作一次连接。 14. 环形接地汇集线与地网应采用40mm×4mm镀锌扁钢或截面积不小于95 mm2 的多股铜线相连，并应在机房四边进行多点连接，所有需要接地的设备均应 就近接地。 15. 接地汇集线、总接地排（接地参考点）应设在配电箱和第一级电源保护器附 近，并应以此为基点再用截面积大于70mm2的多股铜线与设备接地排相连， 所有设备的接地均应以此电位为基准参考点进行等电位连接。 16. 接地汇集线宜在机房沿内墙或地槽、走线架敷设成环形，宜采用截面积不小 于90mm2铜材或160mm2热镀锌扁钢。可在接地汇集线上设置若干接地排，接 地排应为规格不小于400mm×100mm×5mm的铜板，并应预留相应的螺孔。
机房防雷与接地讲解
机房防雷与接地摘要伴随着我国经济建设与科技建设的高速发展，计算机产业和信息产业的快速普及，计算机机房得到了快速发展。
机房接地系统涉及多方面的综合性信息处理工程，是机房建设中的一项重要内容。
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
先进的电子设备耐受过电压、过电流的能力相对较低，缺乏必要的雷害防护技术措施，成为困扰广大电气设计人员的问题之一。
机房供电系统通常采用TN-S运行方式。
工程上采用较为常见和经济的等电位连接做法，避免发生雷电反击而损耗设备。
控制接地电阻小于1欧姆，就可以保证接地线不产生电位差，避免相互干扰，保证计算机设备及人员的安全运行要求。
建筑物防雷作为一个综合系统工程，考虑不同的防雷分区在等电位连接的原则下以及根据不同电气设备耐压值等级等因素，对机房防雷按照外部防雷，内部防雷和电涌保护作为一个整体进行综合分析和设计。
文章通过一个工程中的案例，详细剖析机房防雷和接地的具体做法。
理论和机房实际运行经验表明，该方式是安全可靠的。
目录绪论 (1)一、机房接地 (2)1.1防雷与接地需求分析 (2)1.2机房等电位连接 (3)二、机房防雷 (5)三、工程实例 (7)3.1 接地设计方案 (7)3.2 防雷设计方案 (8)结论 (10)参考文献 (11)绪论随着计算机技术及网络技术的迅猛发展，特别是智能化大厦，智能化城市的出现，使人们对接地技术产生了新的关心。
尤其在计算机机房、通讯机房的工程建设中，接地技术更是被提到了较高的高度。
关于接地问题的争论，尤其是对电子设备、信息系统的接地问题的争论，在国内或者国外都屡屡发生。
可以说，一个国家的接地标准及规程的配备情况代表了该国家的科技发展水平和社会基础设施的配备程度。
随着国家标准的逐步完善，如《建筑物防雷设计规范》GB GB50057-94-2000的局部修改，和《计算机信息系统雷电电磁脉冲安全防护规范》GA267-2000的出台与实施，以及新的国家标准《建筑物电子信息系统防雷技术规范》GB50343-2004和新的国家标准图集《电子信息系统机房工程设计与安装》09DX009 P30-34的出台等，都标志着我国对接地和防雷的重视以及技术的进步。
机房如何做好防雷接地
机房如何做好防雷接地一、机房防雷的必要性雷击可以产生不同的破坏形式，国际电工委员会已将雷电灾害称为“电子时期的一大公害”，雷击、感应雷击、电源尖波等刹时过电压已成为破坏电子设备的罪魁罪魁。
从大量的通信设备雷击事例中分析，专家们以为：由雷电感应和雷电波侵入造成的雷电电磁脉冲(LEMP)是机房设备损坏的主要原因。
为此采取的防范原则是“整体防御、综合治理、多重保护”。
力争将其产生的危害降低到最低点。
二、机房接地采用下列几种接地方式：（1）、交流工作接地，接地电阻应小于1欧姆;（2）、计算机系统安全保护接地电阻和静电接地电阻小于4欧姆;（3）、直流接地电阻小于或等于1欧姆;（4）、防雷保护接地系统接地电阻小于10欧姆;（5）、零地电压应小于1V。
（6）、所有电气设备、金属门、窗及其金属构件、电缆外皮均应与专用接地保护线靠得住连接。
机房专用地线(防雷、防静电、保护接地)从接地端引至机房，并别离标明各类接地。
在UPS电源输出配电柜的地线与大楼的地线相连接，即重复接地。
三、机房防雷应采用下列几种方式：（1）、在动力室电源线总配电盘上安装并联式专用避雷器;（2）、在机房配电柜进线处，安装并联式电源避雷器;（3）、在计算机设备电源处利用带有防雷功能的插座板四、机房防雷系统设计：低压电源系统最易受到雷电和工业操作的干扰，产生刹时过电压现象，因此影响设备的正常运行乃至损坏设备。
因此，为了保护设备的安全，首先应该对设备的电源系统施以保护，采取办法将可能产生的各类电源扰动限制在设备能够经受的范围之内，并将浪涌电流引入接地网络，为此，在设计时在机房电源进线处加设电源避雷器，选用入口浪涌保护器。
按照GB50343－2004《建筑物电子信息系统防雷技术规范》和GB157要求，机房应在配电柜安装避雷器作为二级防雷办法。
机房所在的办公大楼避雷系统是一级防雷办法，重要计算机利用作为三级防雷办法。
第一级防雷保护：当建筑物本身装有避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），按照IEC、VDE相关理论，在其建筑物内部的380/230V电路处，需要采用防雷器（箱）来成立电源线上的雷电保护等电位连接，可以避免雷电发生时引发的失火、爆炸、人身伤亡的危害；在此咱们选用大放电电流100KA以上的防雷箱，安装于大楼总配电机房内。
