连接器高频设计
海底电缆故障检测设备连接器的低频和高频信号传输性能评估
![海底电缆故障检测设备连接器的低频和高频信号传输性能评估](https://img.taocdn.com/s3/m/b90104b3846a561252d380eb6294dd88d0d23dd0.png)
海底电缆故障检测设备连接器的低频和高频信号传输性能评估随着全球互联网的快速发展,海底电缆作为信息传输的重要通道变得日益重要。
然而,由于海底环境的复杂性以及电缆长期运行所带来的自然损耗,海底电缆故障成为了一个常见的问题。
为了及时发现和修复故障,海底电缆故障检测设备被广泛使用。
本文将讨论海底电缆故障检测设备连接器的低频和高频信号传输性能评估。
在评估海底电缆故障检测设备连接器的低频和高频信号传输性能之前,首先需要了解连接器的相关特性和设计。
连接器在电缆系统中起到连接、断开电缆的作用,其性能直接影响到信号的传输质量和可靠性。
一个好的连接器设计应该具备低损耗、高效率的特点,以确保信号传输的稳定和准确。
在低频信号传输方面,连接器的参数如接触阻抗、插座容量、插拔次数等具有重要的影响。
低频信号在连接器内部传输时往往受到一定程度的损耗,导致信号衰减和失真。
因此,在评估连接器的低频信号传输性能时,需要重点考虑以下几个方面:首先,接触阻抗是连接器性能的重要指标之一。
当接触阻抗与电缆的特性阻抗匹配时,信号传输的效率会最大化。
因此,需要测量连接器接触阻抗,并与电缆的特性阻抗进行比较,以评估其匹配度。
其次,插座容量是低频信号传输的关键参数。
插座容量越大,连接器内部的电荷存储和释放速度越快,信号传输的响应时间就越短。
因此,需要对连接器的插座容量进行测试,以确定其与低频信号传输的兼容性。
此外,插拔次数也是连接器性能的重要考量因素。
插拔次数越多,连接器的接触端部件就会受到更多的磨损和疲劳,从而导致连接质量下降。
因此,需要对连接器进行长时间的插拔测试,以评估其在实际使用环境中的可靠性和耐久性。
除了低频信号传输性能评估,高频信号传输也是连接器性能的关键方面。
高频信号通常用于传输大量的数据和高质量的音频/视频信号,要求连接器能够提供较高的频率和带宽。
在评估连接器的高频信号传输性能时,需要重点考虑以下几个方面:首先,频率响应是连接器在高频信号传输中的重要指标之一。
高频连接器介绍及设计重点超详细超经典
![高频连接器介绍及设计重点超详细超经典](https://img.taocdn.com/s3/m/06d9bd216c175f0e7cd13781.png)
9.偏移 偏移(Skew)的影响
规范中定义的Intra-pair skew是为了确保同一对差动信号经过连 接器一对端子后,还可以保持能接受的差动不平衡,才能使得 差动信号的优点表现出来。 若此两互补的差动信号的Intra-pair skew不相同,则会影响逻辑 转换的时间,严重则会造成不触发。 Inter-pair skew若是差异太大,则会造成不触发或是不同步触发。
Page:9
5.波动和波导 波动和波导
波动的几个重要物理概念: 波速(wave velocity) 阻抗(impedance) 反射(reflection)与穿射(transmission)
Page:10
6.特性阻抗 为什么谈特性阻抗
连接器的自容和自感会影响其特性阻抗(impedance) 电磁波在传输线中传递时,会因为传输线中特性阻抗的不连 续或不匹配,而造成电磁波的反射,因此连接器的特性阻抗必须 与前后的传输线相近。 若是连接器和系统发生阻抗不匹配(impedance mismatch)的 现象,如此一来此高频参数(特性阻抗)将扮演信号传输时衰减 量的来源之一。
串音杂讯是由于动态信号(或时变电压、电流),因电磁 感应定律所引起的电磁波,对邻近的信号线造成的干扰, 在高频的时候此种现象将会更加严重。 在两导体间的串音杂讯是依据其间的互容与互感。 串音杂讯又分为近端杂讯(backward)和远端杂讯(forward)
Page:17
7.串音杂讯 为什么要谈串音杂讯
控制串音杂讯的原因,首先是串音杂讯会使得信号线上 的信号衰减,极度的衰减会使得无法触发想驱动的元件。 再者若被害端作为信号线时,则串音杂讯会使得被害端 的信号失真,进而使得被害端无法称为触发元件。 串音杂讯会产生假信号。
高频连接器设计必看
![高频连接器设计必看](https://img.taocdn.com/s3/m/0def81d276a20029bd642d6b.png)
电缆的阻抗本文准备解释清楚传输线和电缆感应的一些细节,只是此课题的摘要介绍。
如果您希望很好地使用传输线,比如同轴电缆什么的,就是时候买一本相关课题的书籍。
什么是理想的书籍取决于您物理学或机电工程,当然还少不了数学方面的底蕴。
什么是电缆的阻抗,什么时候用到它?首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。
当导体的长度接近承载信号的1/10波长的时候,good o1风格的电路分析法则就不能在使用了。
这时该轮到电缆阻抗和传输线理论粉墨登场了。
传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同,以使功率转移达到最大化,并使目的设备端的信号反射最小化。
在现实中这通常意味源阻抗和电缆阻抗相同,而且在电缆终端的接收设备的阻抗也相同。
电缆阻抗是如何定义的?电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。
(伏特/米)/(安培/米)=欧姆 欧姆定律表明,如果在一对端子上施加电压(E),此电路中测量到电流(I),则可以用下列等式确定阻抗的大小,这个公式总是成立:Z = E / I无论是直流或者是交流的情况下,这个关系都保持成立。
特性阻抗一般写作Z0(Z零)。
如果电缆承载的是射频信号,并非正弦波,Z0还是等于电缆上的电压和导线中的电流比。
所以特性阻抗由下面的公式定义:Z0 = E / I电压和电流是有电缆中的感抗和容抗共同决定的。
所以特性阻抗公式可以被写成后面这个形式:其中R=该导体材质(在直流情况下)一个单位长度的电阻率,欧姆G=单位长度的旁路电导系数(绝缘层的导电系数),欧姆j=只是个符号,指明本项有一个+90'的相位角(虚数)π=3.1416L=单位长度电缆的电感量c=单位长度电缆的电容量注:线圈的感抗等于XL=2πfL,电容的容抗等于XC=1/2πfL。
从公式看出,特性阻抗正比于电缆的感抗和容抗的平方根。
对于电缆一般所使用的绝缘材料来说,和2πfc相比,G微不足道可以忽略。
在低频情况,和R 相比2πfL微不足道可以忽略,所以在低频时,可以使用下面的等式:注:原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L))应该是有个笔误。
高频电路设计布线技巧,您需要知道这十项规则
![高频电路设计布线技巧,您需要知道这十项规则](https://img.taocdn.com/s3/m/f96cf75a7375a417866f8fd4.png)
高频电路设计布线技巧,您需要知道这十项规则如果数字逻辑电路的频率达到或者超过45MHZ~50MHZ,而且工作在这个频率之上的电路已经占到了整个电子系统一定的份量(比如说1/3),通常就称为高频电路。
高频电路设计是一个非常复杂的设计过程,其布线对整个设计至关重要!【第一招】多层板布线高频电路往往集成度较高,布线密度大,采用多层板既是布线所必须,也是降低干扰的有效手段。
在PCB Layout阶段,合理的选择一定层数的印制板尺寸,能充分利用中间层来设置屏蔽,更好地实现就近接地,并有效地降低寄生电感和缩短信号的传输长度,同时还能大幅度地降低信号的交叉干扰等,所有这些方法都对高频电路的可靠性有利。
有资料显示,同种材料时,四层板要比双面板的噪声低20dB。
但是,同时也存在一个问题,PCB 半层数越高,制造工艺越复杂,单位成本也就越高,这就要求我们在进行PCB Layout时,除了选择合适的层数的PCB板,还需要进行合理的元器件布局规划,并采用正确的布线规则来完成设计。
【第二招】高速电子器件管脚间的引线弯折越少越好高频电路布线的引线最好采用全直线,需要转折,可用45度折线或者圆弧转折,这种要求在低频电路中仅仅用于提高铜箔的固着强度,而在高频电路中,满足这一要求却可以减少高频信号对外的发射和相互间的耦合。
【第三招】高频电路器件管脚间的引线越短越好信号的辐射强度是和信号线的走线长度成正比的,高频的信号引线越长,它就越容易耦合到靠近它的元器件上去,所以对于诸如信号的时钟、晶振、DDR的数据、LVDS线、USB 线、HDMI线等高频信号线都是要求尽可能的走线越短越好。
【第四招】高频电路器件管脚间的引线层间交替越少越好所谓引线的层间交替越少越好是指元件连接过程中所用的过孔(Via)越少越好。
据侧,一个过孔可带来约0.5pF的分布电容,减少过孔数能显著提高速度和减少数据出错的可能性。
【第五招】注意信号线近距离平行走线引入的串扰高频电路布线要注意信号线近距离平行走线所引入的串扰,串扰是指没有直接连接的信号线之间的耦合现象。
电连接器高频分析实战演示
![电连接器高频分析实战演示](https://img.taocdn.com/s3/m/7e033c0c68eae009581b6bd97f1922791688be0a.png)
测试方法
使用微波测试系统,如矢量网络分析仪和 信号发生器等设备,对微波连接器的复数 阻抗、电压驻波比等进行测试和分析。
05
电连接器高频分析未来发展与挑 战
新材料与新工艺的应用
新材料
采用具有高导电性、低电阻、低热膨胀系数的铜合金、银合金等新材料,以提高电连接器的传输性能和可靠性。
新工艺
采用激光焊接、超声波焊接等新工艺,以提高电连接器的制造精度和可靠性,同时降低制造成本。
测试方法
使用网络分析仪和频谱分析仪等设备,对射频连接器的S参数、阻 抗、带宽等进行测试和分析。
关键参数
S参数、阻抗、带宽、机械稳定性等。
微波连接器分析
微波连接器分析
关键参数
微波连接器在雷达、卫星通信等领域具 有重要应用。通过高频分析,可以评估 微波连接器的电气性能和传输效率。
复数阻抗、电压驻波比、传输效率等。
结果解读
根据性能参数的变化趋势,评估电连 接器在高频下的性能表现,并对其在 实际应用中的可靠性进行评估。
04
电连接器高频分析高速数据传输电连接器分析
在高速数据传输领域,电连接器的性能至关重要。通过高 频分析,可以评估连接器的信号完整性和传输速率,确保 其在高频环境下能够稳定传输数据。
测试步骤与测试方法
01
02
03
04
3. 连接测试设备,确保所有 设备连接正确无误。
4. 设置测试参数,包括频率 范围、功率等。
5. 开始测试,记录测试数据 。
测试方法:采用矢量网络分析 仪对电连接器进行频率扫描, 观察其在不同频率下的性能表
现。
测试结果分析与解读
结果分析
根据测试数据,分析电连接器在不同 频率下的插入损耗、反射系数和电压 驻波比等性能参数。
高频通讯电路设计
![高频通讯电路设计](https://img.taocdn.com/s3/m/c2496450876fb84ae45c3b3567ec102de2bddfd5.png)

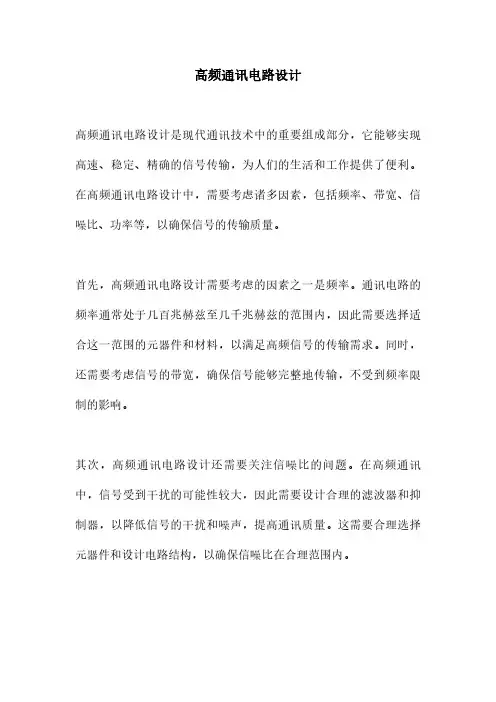

高频通讯电路设计
高频通讯电路设计是现代通讯技术中的重要组成部分,它能够实现高速、稳定、精确的信号传输,为人们的生活和工作提供了便利。
在高频通讯电路设计中,需要考虑诸多因素,包括频率、带宽、信噪比、功率等,以确保信号的传输质量。
首先,高频通讯电路设计需要考虑的因素之一是频率。
通讯电路的频率通常处于几百兆赫兹至几千兆赫兹的范围内,因此需要选择适合这一范围的元器件和材料,以满足高频信号的传输需求。
同时,还需要考虑信号的带宽,确保信号能够完整地传输,不受到频率限制的影响。
其次,高频通讯电路设计还需要关注信噪比的问题。
在高频通讯中,信号受到干扰的可能性较大,因此需要设计合理的滤波器和抑制器,以降低信号的干扰和噪声,提高通讯质量。
这需要合理选择元器件和设计电路结构,以确保信噪比在合理范围内。
另外,在高频通讯电路设计中,功率也是一个重要的考量因素。
高频信号传输需要较大的功率支持,因此需要设计合理的功率放大器和功率调节器,以确保信号传输的稳定和可靠。
综上所述,高频通讯电路设计是一项复杂而重要的工作。
在这一过程中,需要综合考虑频率、带宽、信噪比、功率等多个因素,以确保通讯信号的稳定、高效传输。
随着通讯技术的不断发展,高频通讯电路设计也将不断创新和完善,为人们的通讯生活带来更多便利和可能。
高频连接器类型
![高频连接器类型](https://img.taocdn.com/s3/m/1754f4f0d0d233d4b04e693d.png)
高频连接器通常指工作频率在100MHz以上的电路中使用的连接器。
这类连接器在结构上要考虑高频电场的泄漏、反射等问题。
由于一般都采用同轴结构的同轴线相连接,所以也常称为同轴连接器。
1.N型连接器(最高使用频段至18GHz)N型连接器,为螺纹连接,可旋转锁定。
它是第一批能够用于传输微波频率信号的连接器之一,并于20世纪40年代由贝尔实验室的Paul Neill发明,并以Neill的首字母命名。
N型接头支持的信号频率范围为0到11GHz,增强类型可以达到18GHz。
特性阻抗有2种,50欧姆(广泛用于移动通信、无线数据、寻呼系统等)与75欧姆(主要用于有线电视系统)。
2.BNC连接器(最高使用频段至4GHz)BNC连接器也是经常看到的射频连接器之一,是一种小型的可以实现快速连接的卡口式连接器,BNC的全称是Bayonet NutConnector(卡扣配合型连接器,这个名称形象地描述了这种接头外形),最初BNC的含义(Bayonet Neill–Concelman)其实是来自于2位发明者,Paul Neill与Carl Concelman的姓的首字母,Paul Neill同时也是N型连接器的发明者。
BNC连接器广泛用于无线通信系统、电视、测试设备、其他射频电子设备中,早期的计算机网络也曾使用BNC连接器。
BNC接头支持的信号频率范围为0到4GHz。
特性阻抗有2种:50欧姆与75欧姆。
BNC连接器包括:BNC-T型头,用于连接计算机网卡和网络中的缆线BNC桶型连接器,用于把两条细缆连接成一条更长的缆线BNC缆线连接器,用于焊接或拧接在缆线的端部BNC终端器,用于防止信号到达电缆断口后反射回来产生干扰。
终端器是一种特殊的连接器,内部有一个精心选择的匹配网络电缆特性的电阻。
每一个终端器必须接地。
蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。
目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED灯支架等五大类几百种产品,广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域,产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。
高频电路设计
![高频电路设计](https://img.taocdn.com/s3/m/d221e26c580102020740be1e650e52ea5418ce60.png)
高频电路设计Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!是电子工程领域中一项重要的研究方向,它涉及到的频率范围一般在几百兆赫兹至几夸兆赫兹之间。
在通信、雷达、卫星导航等领域,高频电路的设计应用广泛,因此对于工程师来说,了解高频电路设计的原理和方法是非常必要的。
一、高频电路设计的基础知识在进行高频电路设计之前,首先需要了解一些基础知识。
高频电路的特点是在设计时需要考虑电磁波的传输和辐射效应,因此对于传输线、滤波器、功率放大器、混频器等组件的特性要有深入的了解。
50欧高频同轴电缆的射频连接器和接头设计
![50欧高频同轴电缆的射频连接器和接头设计](https://img.taocdn.com/s3/m/b9f7f73c03020740be1e650e52ea551811a6c942.png)
50欧高频同轴电缆的射频连接器和接头设计射频连接器和接头是50欧高频同轴电缆中至关重要的组成部分。
它们的设计直接影响到电缆的信号传输质量和性能。
在设计过程中,我们需要考虑连接器和接头的特性阻抗、频率范围、材料选择以及机械结构等方面。
本文将从这几个方面详细介绍设计高频同轴电缆的射频连接器和接头的要点。
首先,特性阻抗是射频连接器和接头设计的重要参数。
当信号从一个媒介传输到另一个媒介时,特性阻抗的匹配至关重要,以确保信号的完美传输。
对于50欧高频同轴电缆,我们需要选择特性阻抗为50欧的连接器和接头。
这样才能保证信号在传输过程中不会发生反射和衰减,从而保证信号传输的稳定性和可靠性。
其次,频率范围是另一个需要考虑的因素。
不同的射频连接器和接头有不同的频率范围。
对于50欧高频同轴电缆,我们需要选择能够在高频范围内工作的连接器和接头。
这样才能满足电缆传输信号的需求。
一般来说,常见的高频同轴电缆连接器和接头可以覆盖从DC到18 GHz的频率范围,但也有一些可以扩展到更高的频率范围。
材料选择也是设计射频连接器和接头时需要考虑的重要因素之一。
连接器和接头的材料对信号传输的影响非常大。
常见的材料包括不锈钢、黄铜、铜合金和塑料等。
不同的材料有不同的特性,如导电性、机械强度和耐腐蚀性等。
在选择材料时,我们需要根据具体的应用场景来综合考虑各个方面的影响,并选择最适合的材料。
另外,机械结构也是射频连接器和接头设计的重要方面。
连接器和接头的机械结构不仅需要满足信号传输的要求,还需要方便安装和拆卸。
一般来说,高频同轴电缆的连接器和接头采用螺纹结构,这样可以确保连接的稳固性和可靠性。
此外,还需要考虑连接器和接头的尺寸和重量。
连接器和接头应尽可能小巧轻盈,以适应不同的应用场景。
除了上述要点,还有一些其他的设计考虑因素,如防水性能、温度范围和可靠性等。
在设计射频连接器和接头时,我们需要综合考虑这些因素,以确保连接器和接头能够满足具体的应用需求。
网络连接器高频参数测试方法及原理
![网络连接器高频参数测试方法及原理](https://img.taocdn.com/s3/m/84234ecfd4d8d15abe234e75.png)
First edition Change生效日期 Effective Date版本/修订 Rev/Ver页 码 Page 文件编号 Doc. No.2020-6-13A/0第 3 页,共 20 页设备的共模信号。
1.3.4 Differential Mode SignalThe data that is being sent. These signals are of equal amplitude and out of phase, thus no radiation occurs.1.3.4 差模信号差模信号是指在两输入端输入大小相等极性相反的信号,它不会产生辐射。
1.3.5 Electro Magnetic Interference (EMI)EMI represents unwanted signals that are radiated or conducted to susceptible signal paths thus interfering with the proper function and performance of the transmission.1.3.5 电磁干扰电磁干扰是指无用信号辐射或传导至敏感的信道,从而引起传播信道的功能和性能的下降。
1.3.6 Insertion LossInsertion loss is the decrease in power delivered to the load when a filter isinserted between the source and the load. The figure below shows the testing setup. 插入损耗插入损耗是指一个滤波器插入在电源与负载之间时信号能量的衰减. 下图显示了插入损耗测试方法.IL=20lg VinVout(dB)1.3.7 Return LossReturn loss is a measure of dissimilarity or mismatch between a measured impedance and standard impedance, both in magnitude and phase angle. This measurement is expressed in decibels (dB). Return loss is expressed as 反射损耗反射损耗是用来描述实测阻抗与标准阻抗不同或不匹配的程度,不同和不匹配既包括幅值大小的不同又包括相位角的不同。
高频电路设计与制作pdf
![高频电路设计与制作pdf](https://img.taocdn.com/s3/m/8d8a10a9846a561252d380eb6294dd88d0d23dbf.png)
高频电路设计与制作pdf高频电路设计与制作高频电路是指在频率较高的电磁波范围内工作的电路,通常在100kHz以上的频率范围内。
高频电路设计与制作是一门需要掌握许多专业知识和技巧的领域,但若能正确应用这些知识和技巧,将能设计出高效稳定的高频电路。
1. 高频电路的基本原理在开始设计高频电路之前,首先需要了解高频电路的基本原理。
高频电路的行为受到电磁波的特性以及元器件的频率响应影响。
因此,了解电磁波的传播原理以及各种元器件的频率响应是至关重要的。
2. 元器件选型与特性在设计高频电路时,正确选择元器件非常重要。
元器件的频率响应、耐压能力、噪声水平以及功耗等特性都必须考虑。
例如,对于高频放大电路,需要选择具有较高的增益和功率输出的应用特定晶体管。
3. 印制电路板(PCB)布局PCB布局对于高频电路来说至关重要。
首先,需要注意信号和电源线的走向,以减少干扰和串扰。
其次,为了最小化电磁波辐射,可以使用地面平面来提供完整的地面参考平面。
此外,适当的走线方式和阻抗匹配也是必不可少的。
4. 射频仿真工具的应用在进行高频电路设计时,使用射频仿真工具是必不可少的。
这些工具可以根据电路的参数和特性进行仿真,以提前预测电路的性能。
射频仿真工具还可以用于优化电路,提高性能并减少不必要的损耗。
5. 封装和散热设计对于高频电路来说,封装和散热设计也是重要的考虑因素。
封装应提供良好的屏蔽性能以及对高频信号的传输和接收能力。
散热设计则需要确保电路能够在高负载条件下保持稳定的工作温度。
在设计和制作高频电路时,需要注意以下几点:- 熟悉并理解高频电路的基本原理和特性。
- 选择合适的元器件,根据电路需求进行参数匹配。
- 进行良好的PCB布局,以减少干扰和电磁波辐射。
- 使用射频仿真工具对电路进行性能预测和优化。
- 注意封装和散热设计,确保电路的稳定性和高效性。
总之,高频电路设计与制作需要掌握一系列技术和知识,但是只要正确应用这些技术和知识,设计出高效稳定的高频电路是完全可行的。
high speed Design - 9.连接器
![high speed Design - 9.连接器](https://img.taocdn.com/s3/m/76f485563c1ec5da50e270fa.png)
高速数字电路设计教材yyyy-mm-dd日期:批准:yyyy-mm-dd 日期:审核:yyyy-mm-dd 日期:审核:yyyy-mm-dd 日期:拟制:华为技术有限公司版权所有 侵权必究目 录249.9 连接器的电源控制特性(POWER-HANDLING FEATURES OF CONNECTORS) (22)9.8 经过连接器的差分信号(DIFFERENTIAL SIGNALING THROUGH ACONNECTOR) (22)9.7.3 Teradyne 多负载总线连接器(Teradyne Multidrop Bus Connector) (21)9.7.2 Augat 点对点连接器(Augat Point-to-Point Connector) (20)9.7.1 AMP Z-Pack 点对点连接器(AMP Z-Pack Point-to-Point Connector ) (20)9.7 用于高速信号的特殊连接器(SPECIAL CONNECTORS FOR HIGH-SPEEDAPPLICATIONS) (19)9.6.3 常规阻塞(Common Mode Choke) (18)9.6.2 屏蔽(Shielding) (18)9.6.1 滤波(Filtering) (18)9.6 外部连接中如何满足EMI 问题(FIXING EMI PROBLEMS WITH EXTERNALCONNECTIONS) (15)9.5 连接器布地的连续性(CONTINUITY OF GROUND UNDERNEATH ACONNECTOR) (14)9.4.5 匹配电阻(Matching Resistor) (14)9.4.4 模拟接收线的源端阻抗(Simulated Source Impendance of Receiving Line) (14)9.4.3 发送线的终端阻抗(Terminating Impedance on the Transmitting Line) (14)9.4.2 脉冲发生器和源端阻抗(Pulse Generator and Source Impedance) (13)9.4.1 接地和信号管脚(Ground and Signal Pins) (13)9.4 连接器的耦合测量(MEASURING COUPLING IN A CONNECTOR) (12)9.3 .5 慢速总线(Very Slow Bus) (12)9.3.4 分布均匀的负载(Evenly-Spaced Loads) (11)9.3.3 接受器和驱动器的电容(Capacitance of Receivers and Drivers) (11)9.3.2 电路布线电容(Circuit Trace Capacitance) (11)9.3.1 管脚到管脚的电容(Pin-to-Pin Capacitance ) (10)9.3 寄生电容--多负载总线上的连接器(PARASITIC CAPACITANCE--USINGCONNECTORS ON A MULTIDROP BUS ) (6)9.2 串联电感——连接器产生电磁干扰(EMI )的主要原因(SERIESINDUCTANCE--HOW CONNECTORS CREATE EMI ) (5)9.1.2 地平面如何改变会流路径(How Grounds Alter the Return-Current Path ) (3)9.1 共模电感(MUTUAL INDUCTANCE--HOW CONNECTORS CREATE (3)第九章 连接器(Connectors )......................................................第九章连接器(Connectors)摘要:本章就连接器对系统所造成的信号干扰问题和EMI问题进行了原理性分析和理论计算,对我们所应关注的连接器的三个主要参数:共模电感、串联电感和寄生电容的产生机制和影响进行了深入的讨论。
高频连接器技术讲义
![高频连接器技术讲义](https://img.taocdn.com/s3/m/4948e083bcd126fff6050b6d.png)
Plug Side
ቤተ መጻሕፍቲ ባይዱ
Electrical Analysis Model
This figure shows the 9-pin model for the electrical simulation. Though the solder pads were included, this model does not include the effects of vias, ground, power planes and/or trace routing on the module and motherboard.
Differential Propagation Delay @ 50ps
111 ps
Differential Cross Talk @ 50ps (20-80%)
0.04 %
0.37 %
Impedance @ 250ps (20-80%)
82.1 Ohms
79.9 Ohms
Changes done on the solder tail of the cable contact (Rev 1) improve impedance matching. However, the increased cable contact thickness (rev 2) proves to be of no consequence to the results.
VSWR @ 1.25 GHz
1.18 1.12
Similar to the impedance results, this plots shows that electrically, Rev 1 and 2 are not distinct from each other.
高压连接器设计思路和方法
![高压连接器设计思路和方法](https://img.taocdn.com/s3/m/096e27663a3567ec102de2bd960590c69ec3d80e.png)
高压连接器设计思路和方法(原创实用版4篇)《高压连接器设计思路和方法》篇1高压连接器是电力系统中至关重要的组成部分,用于连接高压电缆和设备,承受高电压、高电流和高温等极端条件。
因此,高压连接器的设计需要考虑多种因素,包括电气性能、机械性能、热稳定性和安全性等。
一般来说,高压连接器的设计思路和方法包括以下几个方面:1. 确定连接器的类型和结构:根据使用环境和要求,选择合适的连接器类型和结构,例如插拔式、螺纹式、压接式等。
同时需要考虑连接器的尺寸和形状,以及连接器的材料和工艺。
2. 优化电气连接:高压连接器需要保证良好的电气连接,降低接触电阻和温升。
为此,需要选择合适的导体材料和截面积,并采用合适的连接方式,例如压接、焊接、螺栓连接等。
3. 保证机械强度和稳定性:高压连接器需要承受高强度的机械拉力和压力,因此需要采用合适的机械结构和材料,例如不锈钢、铝合金等。
同时,需要考虑连接器的防护等级和密封性能,以保证其在恶劣环境下的稳定性和可靠性。
4. 考虑热稳定性和安全性:高压连接器在工作过程中会产生大量的热能,需要采用合适的热传导和散热结构,以保证连接器的热稳定性和安全性。
同时,需要考虑连接器的防火和防爆性能,以保障使用安全。
计和制造,并进行严格的测试和验证,以保证其性能和可靠性。
测试项目包括电气性能、机械性能、热稳定性、安全性等。
《高压连接器设计思路和方法》篇2高压连接器是电力系统中至关重要的组件,用于连接高压电缆和设备,保证电气安全和可靠性。
设计高压连接器需要考虑多个方面,包括电气性能、机械性能、环境适应性等。
一般来说,高压连接器的设计思路和方法包括以下几个方面:1. 确定连接器的类型和结构:根据使用场景和需求,选择合适的连接器类型和结构,例如插拔式、紧定式、焊接式等。
同时需要考虑连接器的尺寸和形状,以及连接器的接触方式和接触压力等因素。
2. 设计电气连接部分:电气连接部分是连接器的核心部分,需要考虑导电材料的选择、接触面积和接触压力等因素,以保证连接器的电气性能。
汽车用高频连接器标准
![汽车用高频连接器标准](https://img.taocdn.com/s3/m/042cf841a7c30c22590102020740be1e650ecc20.png)
汽车用高频连接器标准汽车用高频连接器标准引言汽车行业正处于快速发展的阶段,技术的进步不仅仅体现在车辆的动力系统和安全性能上,还涵盖了车辆内部的电子设备和通信系统。
高频连接器是汽车电子设备中的重要组成部分,它们用于连接各种电子设备和传输高频信号,如雷达、卫星导航、车载娱乐系统等。
为了确保这些连接器的性能和安全性,在设计和制造过程中,汽车行业制定了一系列高频连接器的标准。
一、高频连接器的标准化背景1.1 汽车电子设备的快速发展随着汽车电子设备的广泛应用,汽车行业对高频连接器的需求也越来越大。
高频连接器在车载娱乐系统、车载导航系统、雷达和通信系统等方面发挥着重要作用。
为了确保这些设备的正常运行和安全性能,需要对高频连接器进行标准化管理,从而提高产品的质量和市场竞争力。
1.2 国际标准组织的介入国际标准组织对汽车行业的发展起到了重要的推动作用。
ISO和IEC是两个主要的国际标准组织,他们负责制定和推广国际标准,包括汽车用高频连接器的标准。
这些国际标准为汽车行业提供了一个统一的技术规范和质量标准,促进了国际间的贸易和合作。
二、高频连接器的标准内容2.1 结构和尺寸标准高频连接器的结构和尺寸对于其性能起着至关重要的作用。
标准规定了连接器的物理结构,包括外形、尺寸、插头和插座的设计等。
这些标准确保了连接器在安装和使用过程中的适配性和可靠性。
2.2 电气性能标准高频连接器的电气性能对于其传输高频信号起着重要作用。
标准规定了连接器的工作频率、阻抗、插入损耗、反射损耗、互调失真等电气参数。
这些标准确保了连接器在高频环境中具有良好的信号传输效果和抗干扰能力。
2.3 环境适应性标准高频连接器常常在恶劣的环境条件下工作,如高温、低温、潮湿、震动等。
标准规定了连接器在不同环境条件下的工作性能和可靠性要求。
这些标准确保了连接器在各种环境中保持良好的性能和稳定性。
2.4 材料和制造工艺标准高频连接器的材料和制造工艺对于其性能和可靠性起着决定性的作用。
RF_connector(高频电子连接器简介)讲解
![RF_connector(高频电子连接器简介)讲解](https://img.taocdn.com/s3/m/d55c0c56844769eae009edef.png)
RIMM connector Spec
IEEE-1394b 規格
❖ Cable Attenuation:
400 MHz ≦ 2.9 dB 800 MHz ≦ 4.6 dB 1000 MHz ≦ 5.5 dB 1600 MHz ≦ 7.9 dB
❖ Crosstalk:
Mated Connector ≦ 3﹪
r
共模輻射之漸進線
共模輻射的控制方法
數位符號的共模輻射主要發生在頻率1/tr以下, 當頻率超過時,就會以20 db/decade 的速率衰減。 因此共模輻射在低頻的數位訊號中較為嚴重。
共模輻射的控制方法主要在於電流量的控制,其 方法如下:
1. 降低天線的驅動電壓,也就是 groud potential。 2. 增加 common-mode choke 3. 將天線電流分流到地 4. Shielding the cable
SCSI Roadmap
Traditional design requirements of connectors
1. Patent Analysis 2. Normal force design 2. Maximum stresses analysis 3. Stress relaxation design 4. Material selection 5. Electroplating 6. Low Level Contact Resistance(LLCR) design 7. Retension force design 8. warpage analysis of housing 9. co-planarity design for SMT type connectors
如何设计高频电路的布线
![如何设计高频电路的布线](https://img.taocdn.com/s3/m/6ace1d2549d7c1c708a1284ac850ad02de8007bc.png)
如何设计高频电路的布线在设计高频电路时,合理的布线是至关重要的。
布线的好坏直接影响电路的性能和稳定性。
因此,本文将介绍一些设计高频电路布线的基本原则和技巧,以帮助读者更好地进行高频电路设计。
一、布线的基本原则1. 最短路径原则:布线时应尽量减少信号传输路径的长度。
短路径能够有效减小信号的传输时间和功耗,并减少信号受到干扰的可能性。
2. 分离高频和低频信号:在布线时,应将高频信号的传输线和低频信号的传输线分离排布,以防止相互干扰。
可以采用分层布线的方式,将高频和低频信号分别布置在不同的层次上。
3. 交错式布线:交错式布线是一种常用的布线方式,它可以使信号传输路径更短,同时减小信号线之间的串扰。
在交错式布线时,应尽量避免信号线之间的交叉,以减少串扰的可能性。
4. 等长配线:对于高频信号的布线,应尽量使信号线的长度相等,以避免信号传输速度不一致带来的相位差和信号失真。
二、布线的技巧1. 倒角:在布线时,应避免直角走线,而采用圆滑的倒角方式。
直角会导致信号的反射和干扰,而倒角可以减少信号的反射并提高信号质量。
2. 地线的设计:地线在高频电路中起到重要的作用,它能够提供良好的信号返回路径,减小信号引入的干扰。
因此,在布线时应充分考虑地线的设计,尽量使地线宽度宽而短。
3. 信号线和电源线的分离:为了避免电源线对信号线的干扰,应尽量将信号线和电源线分开布置,并且在布线时应采取相应的阻隔措施,如相隔一定距离或采用屏蔽材料隔离。
4. 绕行细小器件:在布线时,应尽量绕行细小器件,以确保其正常工作并减少对布线的限制。
特别是对于高频电路中的小型电容和电感器件,应选择合适的布线路径,避免产生电磁干扰。
5. 使用地面层和屏蔽层:地面层和屏蔽层能够提供良好的地线和屏蔽效果,可以减小信号的串扰和干扰。
在布线时应充分利用地面层和屏蔽层,尽量将信号线与其他线路分开,并增加布线层次的灵活性。
三、总结设计高频电路布线需要遵循一定的原则和技巧,以确保电路的性能和稳定性。
正确选择高速高频常用的连接器
![正确选择高速高频常用的连接器](https://img.taocdn.com/s3/m/5d6d626365ce0508763213ed.png)
正确选择高速高频常用的连接器在RF和微波领域会用到许多同轴连接器,每种连接器的设计都有着特殊的目的和应用。
其中关键的一点就是能够保证最佳的性能和最大的重复连接次数。
咱们就来一起盘点下高速高频领域常用到的RF接头。
本文将主要介绍以下三个部分:一. 常用的微波连接头及简介二. SMA尺寸定义及延伸系列互通规范三. 连接头使用注意事项一. 常用连接头图表及简介1. 关于SMA及延伸系列接头的尺寸说明:外导体的内径(此参数与中心导体的直径和绝缘层的介电常数决定了此接头的最大截止工作频率;许多接头的名字就是从这个直径的指标得来的,如3.5mm, 2.92mm,1.85mm等)中心导体外径(结合外导体内径,可以决定接头的阻抗)中心导体的间隙:确认中心导体的这个间隙在指标范围内非常重要,否则可能会导致设备或器件的连接器的机械损坏。
2. SMA系列连接头互通规范不同类型连接头的互连跟连接头尺寸有关,具体每款的尺寸不在这里详细介绍,以下给出不同类型连接器的最高工作频率及其互通性:3. 不同连接头互通的转接头介绍如果要实现不能互通的连接头之间的互通,可以采用转接头来进行转接并互通;比如2.9mm的母头跟2.4mm公头没法匹配,那么可以由一端是2.9mm 的公,另一端是2.4mm的母头的连接器进行转接。
即使在同一类型连接头之间,也可以进行公头-公头,母头转母头等转接;比如2.9mm母头要跟2.9mm母头进行连接,则可以由两端都是2.9mm的公头的一个连接头进行转接。
三. 连接头使用注意事项由于连接头也属于精密仪器,定期对连接器进行检查和清洁也是非常重要。
检查和清洁步骤如下:1.使用20X倍的显微镜检查微波连接器;2.如果需要清洁,请保证所有设备和操作人员接地;3.请避免使用有机械损伤的连接器(连接表面有划伤、中心导体异常或弯曲);4.请使用棉签和无水酒精进行清洁,清洁中心导体时力量过大或有酒精注入绝缘体内都会导致损坏;5.所有的酒精和灰尘颗粒必须用压缩空气吹干净,且垂直方向喷射,以防止残留物留在接头上。
解析高频电子连接器技术与趋势
![解析高频电子连接器技术与趋势](https://img.taocdn.com/s3/m/d020e6030740be1e650e9a26.png)
浅析高频电子连接器的技术与趋势 如今,高频电子连接器为所有用在电子讯号和电源上的连接元件及附属配件,其主要功能为传输讯号,在整个电子系统中,唯一典型的电子配件。
近来它的演进与发展更是与电脑CPU关系密不可分,本文将介绍高频电子连接器在业界的运用面,其信号传输方式及高频传输特性的分析与趋势。
电子连接器(slsctrical connector)是泛指所有用在电子讯号与电源上的连接元件及附属配件,广义的连接器还包含插座、插头及Cable组立等。
从电子购装的观点上来看,连接器是互相连接(interconnection)部份可离合或是替换的元件,换言之是所有讯号间的桥梁,因此连接器的性质将会牵动整个电子系统的运作品质。
电子连接器主要的功能为完整且正确的传输讯号,所以在整个电子系统中,电子连接器是一个典型的被动元件,它的发展与演进完全跟著电脑CUP,近年来由于CUP速度不断提高,由早期的33MHZ、66MHZ ,到Pentium Ⅲ500MHZ至最近的Pentium 43.06GHZ,连带地提升主机板与电脑周边的电子信号传输速度,因此担任电子信号传输桥梁电子连接器的高频电气特性,便成为电子连接器厂商一个重要的议题。
常见高频连接器应用 近几年来由于多媒体影音的快速蓬勃发展,更突显传输信号的重要性,以下介绍目前业界最常使用的高频连接器应用,如(图一)、(图二)、(图三)、(图四)所示:信号传输方式及高频传输特性要了解且进而去设计一个好的高频电子连接器,就必须从信号的传输方式及高频传输的特性著手起,信号的传输方式,可分为两种:一为单端信号(single-ended),如(图五)左图所示;另一为差动信号,即是在驱动器和接收器中,一个信号的传输仅需要一个导体(端子Pin)。
差动信号的传输则是在驱动器和接收器中,需要两个完全相同并且匹配的导体,在这两个导体上所传输的信号为两互补的信号,也就是大小相同(振幅相同)并且极性相反(相位差180度)的两个信号。
高频连接器技术讲义
![高频连接器技术讲义](https://img.taocdn.com/s3/m/76d187c75f0e7cd185253694.png)
VSWR @ 1.25 GHz
1.18 1.12
Similar to the impedance results, this plots shows that electrically, R ev 1 and 2 are not distinct from each other.
S-Parameters(S-Parameters─S參數(S11 、S21、S12、S22)
Pin #1
Pin #9
Pin Designations: G G Tx+ Tx- G Rx+ Rx- G G
SAS Specification Limits*
Differential Impedance @ 50ps (20-80% )
108 Ohms
91.8 Ohms
*SAS-1.1 Revision 0, 10 July 20 03
Differential Propagation Delay @ 50ps
111 ps
Differential Cross Talk @ 50ps (20-8 0%)
0.04 %
0.37 %
Impedance @ 250ps (20-80% )
82.1 Ohms
79.9 Ohms
Changes done on the solder tail of the cable contact (Rev 1) improve impeda nce matching. However, the increased cable contact thickness (rev 2) proves to be of no consequence to the results.
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
6.特性阻抗 模拟讯号线长度变化对自容和自感值的影响
电气参数 高度变化
4.5mm 6.5mm 12mm 14mm
自容值Cself(pF)
0.713475 0.811567 1.0744 1.16462
电子连接器主要的功能为完整且正确的传输讯号,所以在整 个电子系统中,电子连接器是一个典型的被动元件,它的发展与 演进完全跟着电脑的CPU,近年来由于CPU的速度不断提高,由 早期的33MHz、66MHz到Pentium III 500MHz至最近的Pentium 4 3.06GHz,连带地提升主机板与电脑周边的电子信号传输速度, 因此担任电子信号传输桥梁的电子连接器的高频电气特性,便成 为电子连接器厂商一个重要的议题。
1.增加两导体之间的距离。 2.减少导体的横截面。 3.导体长度愈短愈好。 4.改变胶芯的介电常数。
8.传递延迟 何谓传递延迟(Propagation Delay)
把人比喻成讯号 人跑步比喻成讯号传输 跑步经过的路比喻成讯号传输的路径 人从起跑沿着路最后到达目的地所花费的时间称为总共 的传递时间延迟
8.传递延迟 Point to remember
降低单位长度的电容或降低单位长度的电感,可降低传递 延迟(Propagation Delay)
增加介质的介电系数,可降低传递延迟( Propagation Delay)
9.偏移 何谓偏移(Skew)
许多的人比喻成许多的讯号 许多人跑步比喻成许多的讯号传输 跑步经过的路比喻成讯号传输的路径 每个人从起跑沿着路最后到达目的地所花费的时间差 异称为Skew
2. 信号传输的方式
信号的传输方式,可分为两种: 1.单端信号(single-ended) 2.差动信号(differential mode signal)
所谓的单端信号,既是在驱动器和接收器中,一个信号的传 输仅需要一个导体(端子pin)。 差动信号的传输则是在驱动器和接收器中,需要两个完全相 同并且匹配的导体,在这两个导体上所传输的信号为两个互 补的信号,也就是大小相同(振幅相同)并且极性相反(相 位差180度)的两个信号。
8.传递延迟 传递速度(Propagation Velocity)
电子信号的传递速度是依据其周遭的环境所决定,在传输 线中的传递速度为:
无损耗传输线的传递速度可以表示为:
8.传递延迟 传递延迟(Propagation Delay)的决定
根据ANSI/EIA 364-103规范所定义,量测传递延迟是以输 入信号和输出信号在振幅10%和50%之间的时间差。
3.高频连接器的条件
何种电子连接器必须考虑高频的影响,以下为一般的推论:
由上可得若电子连接器长度大于λ/12mm,则必须视为散布元件 (distributed element),在此状况下就要考虑高频效应的影响。
3.高频连接器的条件
例:USB连接器长度约为33mm USB 1.1中其最快传输速度为12Mbps,上升时间(rise time)为20ns 所以由Tr×f =0.5中可得出f=0.5/Tr=25MHz 再由λ=c/f中可求出λ=3×108/25×106M=12M=12000mm L/6= λ/12=12000/12(mm)=1000(mm)>>33(mm)
2. 信号传输的方式
由于电子连接器为一被动元件,它的主要功能为将信号完整 的由IC传至DEVICE及传回IC,而所谓信号完整的定义为信号在 电路中能以要求的时序和电压做出响应的能力,也就是判断数位 讯号是0或是1。当电路中信号能以要求的时序、持续时间和电压 幅度到达IC,该电路就有很好的信号完整性:反之,就出现了信 号完整性的问题,IC就可能误判或丢失部分数据。
高频连接器设计重点
目录
1 前言-----------------------------------------------2 信号传输的方式--------------------------------3 高频连接器的条件-----------------------------4 高频连接器的重点要求项目-----------------5 波动和波导--------------------------------------6 特性阻抗-----------------------------------------7 串音杂讯-----------------------------------------8 传递延迟-----------------------------------------9 偏移-----------------------------------------------10 衰减-----------------------------------------------11 实际分析部分-------------------------------------
在基本的电路学理论,只是电磁理论马克斯威尔方程式的近 似,也就是在特殊的状况下才合理,主要是因为在电路学中,元 件大小远小于信号的波长,由于波长远大于元件尺寸时,信号通 过元件后的电压电流的相位差可以忽略不计,则此时的元件视为 集总元件(Lumped element),换句话说,当工作频率在微波频 段中时,元件的尺寸与波长大小差不多,则信号通过元件后的电 压电流位差异很可能有大的差异,则此时的元件为散布元件 (distributed element)。
9.偏移 何谓偏移(Skew)
偏移(skew)也就是信号传递的时间差,时间偏移又有分 成两种,分别是intra-pair skew和inter-pair skew。
intra-pair skew是信号在相同信号对(same data pair)中传 递的时间差。
inter-pair skew是信号在不同信号对(differential data pair) 中传递的时间差。
所以在USB 2.0中就必须考虑高频的效应。 (以上推论是在€=1的条件下)
4.高频连接器的重点要求项目
特性阻抗(Characteristic Impedance) 串音杂讯(Crosstalk) 传递延迟(Propagation Delay) 偏移(Skew) 介入损失(Insertion Loss)or 衰减(Attenuation)
传递信号的导体长度越长,其造成的intra-pair skew会越大。
10.衰减 何谓衰减
把人比喻成讯号 人跑步比喻成讯号传输 跑步经过的路比喻成讯号传输的路径 人从起跑沿着路最后到达目的地所消耗的能量称为总 共的衰减量
10.衰减 何谓衰减(Attenuation)或介入损失 (Insertion loss)
Tr*f=0.5
7.串音杂讯 模拟串音杂讯和信号线间距的关系
由上图可以发现当两信号线间的距离愈靠近时,串音杂讯 的峰值会愈大,也就是产生的串音杂讯愈严重。
7.串音杂讯 模拟串音杂讯和介电常数的关系
在远端时互容造成的电容性电流和互感造成的电感性电流 的极性相反,当互容值随着介电参数的增加而增加,加上 互感值不变,可以发现当介电常数增加时,对应的远端串 音杂讯将会变小。 在近端时,因为电容性电流和电感性电流的极性是相同的, 所以具有相加性,所以近端串音杂讯将随着介电常数的增
9.偏移 偏移(Skew)的影响
规范中定义的Intra-pair skew是为了确保同一对差动信号经过连 接器一对端子后,还可以保持能接受的差动不平衡,才能使得 差动信号的优点表现出来。
若此两互补的差动信号的Intra-pair skew不相同,则会影响逻辑 转换的时间,严重则会造成不触发。
Inter-pair skew若是差异太大,则会造成不触发或是不同步触发。
5.波动和波导 波动和波导
波动的几个重要物理概念: 波速(wave velocity) 阻抗(impedance) 反射(reflection)与穿射(transmission)
6.特性阻抗 为什么谈特性阻抗
连接器的自容和自感会影响其特性阻抗(impedance)
电磁波在传输线中传递时,会因为传输线中特性阻抗的不连 续或不匹配,而造成电磁波的反射,因此连接器的特性阻抗必须 与前后的传输线相近。
7.串音杂讯 模拟不同高度对串音杂讯的影响
由上图得知,当连接器高度愈高时(即端子长度愈长), 其近端和远端串音杂讯会愈大。
7.串音杂讯 Point to remember
串音杂讯的产生是由于驱动导体的周围电磁场耦合到 邻近的导体。
串音杂讯的强度主要是由两导体分开的距离和入侵与 被害端的横截面几何来决定。 减少串音杂讯的方法:
6.特性阻抗 模拟介电常数变化对特性阻抗的影响
随着介电常数的 增加,其特性阻 抗值会随之减少。
6.特性阻抗 Point to remember
➢ 随着讯号线长度越长其特性阻抗会有上升的趋势。 ➢ 随着介电常数的增加,其特性阻抗值会随之减少。
7.串音杂讯 什么是串音杂讯(Cross talk)
串音杂讯是由于动态信号(或时变电压、电流),因电磁 感应定律所引起的电磁波,对邻近的信号线造成的干扰, 在高频的时候此种现象将会更加严重。 在两导体间的串音杂讯是依据其间的互容与互感。 串音杂讯又分为近端杂讯(backward)和远端杂讯(forward)
9ቤተ መጻሕፍቲ ባይዱ偏移
Point to remember
偏移为传输路径的设计、尤其是传输路径的长度和绝缘介电值 的一个函数。
Intra-pair skew的考量中,在同一对信号中的两个导体其传输路 径的长度必须相同,传输环境必须相同,也就是导体的结构和 材料以及周围的绝缘介电质(介电常数)必须相同。
而Inter-pair skew的考量和Intra-pair skew的考量是相同的,不过 要不同对的传输路径。
