高频电子技术6.ppt

高频电子技术6.ppt

高频功放:将高频信号进行功率放大的电路,实质是在输入 高频信号的控制下,将电源的直流功率转变成高频功率。
主要功用: 放大高频信号, 以高效率输出大功率,并且尽量保 证非线性失真小。
分类:低频功放:甲类(3600导通,效率50%) 乙类(1800导通,效率78.5%) 甲乙类(大于 1800导通,效率75%)
欠压状态。电压利用率低但可变, 临界状态。 A点在临界饱和线上;
临界状态时的负载电阻 记为:ROPT。
过压状态 A点在饱和区;
Rp 斜率gd 谐振放大器的工作状态由欠压 过压 逐步过渡。
临界
U,I Ic1m Ic0
o 欠压
U cm
P,
临界 过压 Rp
o
ROPT
欠压
Pd P0
Pc 临界 过压 Rp ROPT
6.1 高频功率放大概述
因为工作频率很高,相对频带却很窄,因此一般 都采用选频网络作为负载回路,工作状态选用丙 类、丁类。对于需要在很宽的范围内变换工作频 率的情况,还可采用宽带高频功率放大电路,它 不采用选频网络作负载,而是以频率响应很宽的 传输线变压器作负载。由于受功放管的限制,单 个功率放大电路输出功率是有限的,在大功率无 线电信号发射装置中,采用功率合成技术来增大 输出功率。
结论: 随着负载的增大,电路的工作状态经历了从欠压状
态到临界状态又到过压状态的变化 ; 临界状态:效率与输出功率最佳,是谐振放大器的
最佳工作状态; 欠压状态:效率低,恒流源; 过压状态:效率高,损耗小,恒压源。
图6-12 谐振功率放大电路的测试电路
例6.1 某高频谐振功率放大电路工作于临界状态,输出 功率为15W,且UCC=24V,导通角θ=70°,ξ=0.91。试 问:

高频连接器设计必看

高频连接器设计必看

电缆的阻抗本文准备解释清楚传输线和电缆感应的一些细节,只是此课题的摘要介绍。

如果您希望很好地使用传输线,比如同轴电缆什么的,就是时候买一本相关课题的书籍。

什么是理想的书籍取决于您物理学或机电工程,当然还少不了数学方面的底蕴。

什么是电缆的阻抗,什么时候用到它?首先要知道的是某个导体在射频频率下的工作特性和低频下大相径庭。

当导体的长度接近承载信号的1/10波长的时候,good o1风格的电路分析法则就不能在使用了。

这时该轮到电缆阻抗和传输线理论粉墨登场了。

传输线理论中的一个重要的原则是源阻抗必须和负载阻抗相同,以使功率转移达到最大化,并使目的设备端的信号反射最小化。

在现实中这通常意味源阻抗和电缆阻抗相同,而且在电缆终端的接收设备的阻抗也相同。

电缆阻抗是如何定义的?电缆的特性阻抗是电缆中传送波的电场强度和磁场强度之比。

(伏特/米)/(安培/米)=欧姆 欧姆定律表明,如果在一对端子上施加电压(E),此电路中测量到电流(I),则可以用下列等式确定阻抗的大小,这个公式总是成立:Z = E / I无论是直流或者是交流的情况下,这个关系都保持成立。

特性阻抗一般写作Z0(Z零)。

如果电缆承载的是射频信号,并非正弦波,Z0还是等于电缆上的电压和导线中的电流比。

所以特性阻抗由下面的公式定义:Z0 = E / I电压和电流是有电缆中的感抗和容抗共同决定的。

所以特性阻抗公式可以被写成后面这个形式:其中R=该导体材质(在直流情况下)一个单位长度的电阻率,欧姆G=单位长度的旁路电导系数(绝缘层的导电系数),欧姆j=只是个符号,指明本项有一个+90'的相位角(虚数)π=3.1416L=单位长度电缆的电感量c=单位长度电缆的电容量注:线圈的感抗等于XL=2πfL,电容的容抗等于XC=1/2πfL。

从公式看出,特性阻抗正比于电缆的感抗和容抗的平方根。

对于电缆一般所使用的绝缘材料来说,和2πfc相比,G微不足道可以忽略。

在低频情况,和R 相比2πfL微不足道可以忽略,所以在低频时,可以使用下面的等式:注:原文这里是Zo = sqrt ( R / (j * 2 * pi * f * L))应该是有个笔误。

电连接器高频分析实战演示

电连接器高频分析实战演示

测试方法
使用微波测试系统,如矢量网络分析仪和 信号发生器等设备,对微波连接器的复数 阻抗、电压驻波比等进行测试和分析。
05
电连接器高频分析未来发展与挑 战
新材料与新工艺的应用
新材料
采用具有高导电性、低电阻、低热膨胀系数的铜合金、银合金等新材料,以提高电连接器的传输性能和可靠性。
新工艺
采用激光焊接、超声波焊接等新工艺,以提高电连接器的制造精度和可靠性,同时降低制造成本。
测试方法
使用网络分析仪和频谱分析仪等设备,对射频连接器的S参数、阻 抗、带宽等进行测试和分析。
关键参数
S参数、阻抗、带宽、机械稳定性等。
微波连接器分析
微波连接器分析
关键参数
微波连接器在雷达、卫星通信等领域具 有重要应用。通过高频分析,可以评估 微波连接器的电气性能和传输效率。
复数阻抗、电压驻波比、传输效率等。
结果解读
根据性能参数的变化趋势,评估电连 接器在高频下的性能表现,并对其在 实际应用中的可靠性进行评估。
04
电连接器高频分析高速数据传输电连接器分析
在高速数据传输领域,电连接器的性能至关重要。通过高 频分析,可以评估连接器的信号完整性和传输速率,确保 其在高频环境下能够稳定传输数据。
测试步骤与测试方法
01
02
03
04
3. 连接测试设备,确保所有 设备连接正确无误。
4. 设置测试参数,包括频率 范围、功率等。
5. 开始测试,记录测试数据 。
测试方法:采用矢量网络分析 仪对电连接器进行频率扫描, 观察其在不同频率下的性能表
现。
测试结果分析与解读
结果分析
根据测试数据,分析电连接器在不同 频率下的插入损耗、反射系数和电压 驻波比等性能参数。

连接器高频设计

连接器高频设计
若是连接器和系统发生阻抗不匹配(impedance mismatch)的现 象,如此一来此高频参数(特性阻抗)将扮演信号传输时衰减量 的来源之一。
6.特性阻抗 模拟讯号线长度变化对自容和自感值的影响
电气参数 高度变化
4.5mm 6.5mm 12mm 14mm
自容值Cself(pF)
0.713475 0.811567 1.0744 1.16462
电子连接器主要的功能为完整且正确的传输讯号,所以在整 个电子系统中,电子连接器是一个典型的被动元件,它的发展与 演进完全跟着电脑的CPU,近年来由于CPU的速度不断提高,由 早期的33MHz、66MHz到Pentium III 500MHz至最近的Pentium 4 3.06GHz,连带地提升主机板与电脑周边的电子信号传输速度, 因此担任电子信号传输桥梁的电子连接器的高频电气特性,便成 为电子连接器厂商一个重要的议题。
1.增加两导体之间的距离。 2.减少导体的横截面。 3.导体长度愈短愈好。 4.改变胶芯的介电常数。
8.传递延迟 何谓传递延迟(Propagation Delay)
把人比喻成讯号 人跑步比喻成讯号传输 跑步经过的路比喻成讯号传输的路径 人从起跑沿着路最后到达目的地所花费的时间称为总共 的传递时间延迟
8.传递延迟 Point to remember
降低单位长度的电容或降低单位长度的电感,可降低传递 延迟(Propagation Delay)
增加介质的介电系数,可降低传递延迟( Propagation Delay)
9.偏移 何谓偏移(Skew)
许多的人比喻成许多的讯号 许多人跑步比喻成许多的讯号传输 跑步经过的路比喻成讯号传输的路径 每个人从起跑沿着路最后到达目的地所花费的时间差 异称为Skew

解析高频电子连接器技术与趋势

解析高频电子连接器技术与趋势

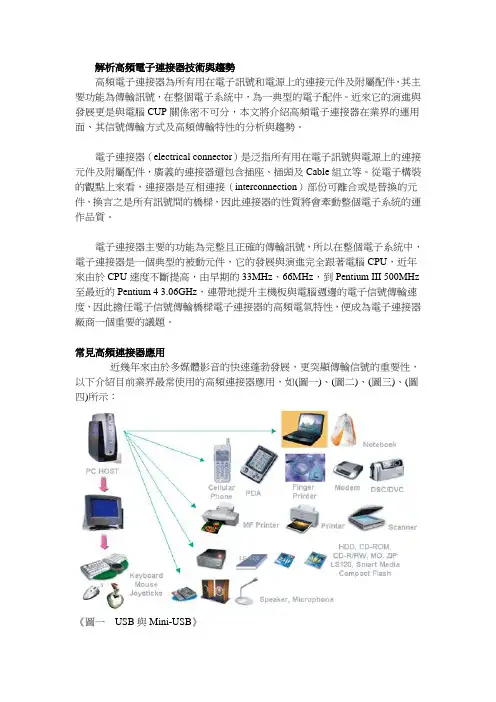

解析高頻電子連接器技術與趨勢高頻電子連接器為所有用在電子訊號和電源上的連接元件及附屬配件,其主要功能為傳輸訊號,在整個電子系統中,為一典型的電子配件。

近來它的演進與發展更是與電腦CUP關係密不可分,本文將介紹高頻電子連接器在業界的運用面、其信號傳輸方式及高頻傳輸特性的分析與趨勢。

電子連接器(electrical connector)是泛指所有用在電子訊號與電源上的連接元件及附屬配件,廣義的連接器還包含插座、插頭及Cable組立等。

從電子構裝的觀點上來看,連接器是互相連接(interconnection)部份可離合或是替換的元件,換言之是所有訊號間的橋樑,因此連接器的性質將會牽動整個電子系統的運作品質。

電子連接器主要的功能為完整且正確的傳輸訊號,所以在整個電子系統中,電子連接器是一個典型的被動元件,它的發展與演進完全跟著電腦CPU,近年來由於CPU速度不斷提高,由早期的33MHz、66MHz,到Pentium III 500MHz 至最近的Pentium 4 3.06GHz,連帶地提升主機板與電腦週邊的電子信號傳輸速度,因此擔任電子信號傳輸橋樑電子連接器的高頻電氣特性,便成為電子連接器廠商一個重要的議題。

常見高頻連接器應用近幾年來由於多媒體影音的快速蓬勃發展,更突顯傳輸信號的重要性,以下介紹目前業界最常使用的高頻連接器應用,如(圖一)、(圖二)、(圖三)、(圖四)所示:《圖一USB與Mini-USB》《圖二IEEE-1394》《圖三DVI(Digital visual interface)》《圖四HDMI(High Definition Multimedia Interface)》信號傳輸方式及高頻傳輸特性要了解且進而去設計一個好的高頻電子連接器,就必須從信號的傳輸方式及高頻傳輸的特性著手起,信號的傳輸方式,可分為兩種:一為單端信號(single- ended),如(圖五)左圖所示;另一為差動信號(differential mode signal)如(圖五)右圖所示。

高频电子线路

高频电子线路

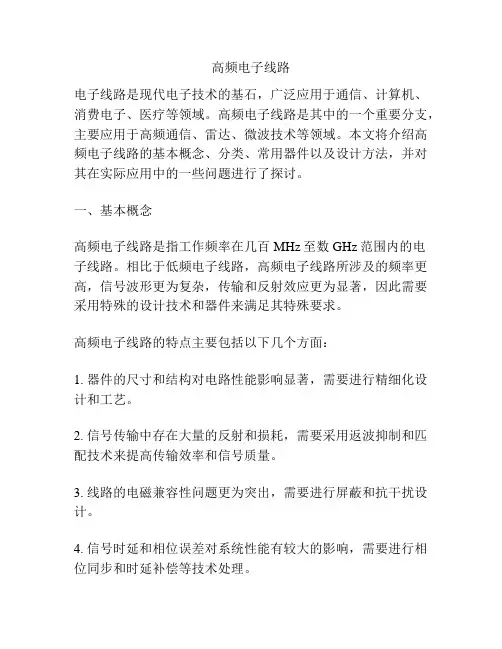

高频电子线路电子线路是现代电子技术的基石,广泛应用于通信、计算机、消费电子、医疗等领域。

高频电子线路是其中的一个重要分支,主要应用于高频通信、雷达、微波技术等领域。

本文将介绍高频电子线路的基本概念、分类、常用器件以及设计方法,并对其在实际应用中的一些问题进行了探讨。

一、基本概念高频电子线路是指工作频率在几百MHz至数GHz范围内的电子线路。

相比于低频电子线路,高频电子线路所涉及的频率更高,信号波形更为复杂,传输和反射效应更为显著,因此需要采用特殊的设计技术和器件来满足其特殊要求。

高频电子线路的特点主要包括以下几个方面:1. 器件的尺寸和结构对电路性能影响显著,需要进行精细化设计和工艺。

2. 信号传输中存在大量的反射和损耗,需要采用返波抑制和匹配技术来提高传输效率和信号质量。

3. 线路的电磁兼容性问题更为突出,需要进行屏蔽和抗干扰设计。

4. 信号时延和相位误差对系统性能有较大的影响,需要进行相位同步和时延补偿等技术处理。

二、分类根据其应用领域和特点,高频电子线路可以分为不同的分类,其中主要包括以下几类:1. 射频线路射频线路主要用于高频通信和无线电技术中,其特点是工作频率在几十MHz至数GHz范围内,需要采用匹配、滤波、放大、混频等技术来实现信号的调制、解调、传输和放大。

射频线路所用的器件包括晶体管、二极管、集成电路等。

2. 微波线路微波线路是指工作频率在数十GHz至数百GHz范围内的电子线路,是雷达、卫星、电视等高速通信系统的核心部件之一。

微波线路需要采用宽带、低损耗、高阻抗、稳定性好的器件和材料,如微带线、同轴线、波导等。

3. 毫米波线路毫米波线路是指工作频率在数百GHz至数千GHz范围内的电子线路,主要用于高速通信、毫米波雷达、太阳能辐射测量等领域。

毫米波线路需要采用特殊的器件和制备工艺,如基于硅基集成电路的器件和图案化的微波印刷技术。

三、常用器件1. 晶体管晶体管是高频电子线路中应用最广泛的器件之一,可用于放大、调制、解调、混频等应用。

高频连接器性能特点

高频连接器性能特点

科技就像是一个不停转动的车轮,带动着人类社会飞速前进,而科技在我们为你生活中的体现就是各种各样的设备出现在人们的眼前。

而这些设备,又是由很多的零件构成的,现在,我们来看看,基本的构件,连接器。

连接器,其包括有一绝缘本体及复数端子,该绝缘本体具有复数容置槽,这些容置槽容置这些端子,该绝缘本体另设有至少一舌片,该舌片隔离这些端子,这些端子分别具有一倒刺,这些端子于这些倒刺第一侧分别向外延伸设有复数触接部,而于这些倒刺第二侧固定复数导线;通过上述结构,可达到端子的倒刺嵌入于绝缘本体,且端子易于组装,只需推入绝缘本体即可,端子间不致发生短路等效能。

而连接器也分为很多种,就比如,高频连接器。

什么是高频连接器呢?一种高频连接器,包括外壳(1)、设置在外壳(1)内的胶芯(2)、长端子(3)和短端子(4),所述长端子(3)和短端子(4)一端分别设在胶芯(2)的胶芯芯片(22)两侧,另一端透过胶芯(2)及胶芯底座(23)后,折弯贴在胶芯底座(23)上;在所述外壳(1)左右两侧各设有一个向下延伸的长固定脚(12),在所述胶芯底座(23)左右两侧设有用于定位长固定脚(12)的定位段(24),所述长固定脚(12)定位在所述定位段(24)的侧面上。

高频连接器通常指工作频率在100MHz以上的电路中使用的连接器。

这类连接器在结构上要考虑高频电场的泄漏、反射等问题。

由于一般都采用同轴结构的同轴线相连接,所以也常称为同轴连接器。

具体的,高频连接器有什么性能呢?高频连接器适用的条件是频率较高的工作条件下,所以相对于一般的连接器,高频连接器能够适应更加复杂的工作环境。

蚌埠富源电子科技有限责任公司是一家专业从事金属—玻璃封装类产品的研发、生产和销售的高科技企业。

目前已开发出的主要产品有密封连接器、金属封装外壳、传感器基座、锂电池盖组、大功率LED 灯支架等五大类几百种产品,广泛应用于航空、航天、雷达、船舶、医疗、高档汽车等领域,产品已销往国内大型军工企业及欧美发到国家的民用航空航天厂家。

高频连接器技术讲义

高频连接器技术讲义

Plug Side
ቤተ መጻሕፍቲ ባይዱ
Electrical Analysis Model
This figure shows the 9-pin model for the electrical simulation. Though the solder pads were included, this model does not include the effects of vias, ground, power planes and/or trace routing on the module and motherboard.
Differential Propagation Delay @ 50ps
111 ps
Differential Cross Talk @ 50ps (20-80%)
0.04 %
0.37 %
Impedance @ 250ps (20-80%)
82.1 Ohms
79.9 Ohms
Changes done on the solder tail of the cable contact (Rev 1) improve impedance matching. However, the increased cable contact thickness (rev 2) proves to be of no consequence to the results.
VSWR @ 1.25 GHz
1.18 1.12
Similar to the impedance results, this plots shows that electrically, Rev 1 and 2 are not distinct from each other.

RF_connector(高频电子连接器简介)讲解

RF_connector(高频电子连接器简介)讲解
及近端(near end crosstalk, NEXT) 兩種,常用% 或dB表示crosstalk 之大小,例如 5% 或 26dB。 Connectors crosstalk 的控制較標準傳輸線的控 制為困難,原因為 connectors pitch 較大,signal lines 間之 shielding 較為難作,接腳必須露出與 PCB 接觸。
RIMM connector Spec
IEEE-1394b 規格
❖ Cable Attenuation:
400 MHz ≦ 2.9 dB 800 MHz ≦ 4.6 dB 1000 MHz ≦ 5.5 dB 1600 MHz ≦ 7.9 dB
❖ Crosstalk:
Mated Connector ≦ 3﹪
r
共模輻射之漸進線
共模輻射的控制方法
數位符號的共模輻射主要發生在頻率1/tr以下, 當頻率超過時,就會以20 db/decade 的速率衰減。 因此共模輻射在低頻的數位訊號中較為嚴重。
共模輻射的控制方法主要在於電流量的控制,其 方法如下:
1. 降低天線的驅動電壓,也就是 groud potential。 2. 增加 common-mode choke 3. 將天線電流分流到地 4. Shielding the cable
SCSI Roadmap
Traditional design requirements of connectors
1. Patent Analysis 2. Normal force design 2. Maximum stresses analysis 3. Stress relaxation design 4. Material selection 5. Electroplating 6. Low Level Contact Resistance(LLCR) design 7. Retension force design 8. warpage analysis of housing 9. co-planarity design for SMT type connectors

高频连接器

高频连接器

在影音通讯产业蓬勃发展下,各式电子产品持续追求更佳的传输质量与实时性,并提供多元化应用,这些需求迫使讯号传递速度持续朝高速发展。

为提升讯号传递的速度及缩短用户的等待时间,除改变讯号编码方式外,降低讯号位准或提供全双功的传输模式都成为改良的手段;为达此目标,各组件或装置间对于讯号衰减与失真以及噪声干扰的容许度也伴随下降。

因此,作为沟通架桥的连接器,其对于传输讯号质量与速度的影响也日趋受到重视。

以数据传输为例,早期USB 1.0的最大传输速度为12Mbps ,到了USB 2.0时最大传输速度为480Mbps ,最近相当热门的USB 3.0 (SuperSpeed USB)更从480Mbps提升到4.8Gbps 以上,通讯模式也从半双功提升至全双功,这些改良皆使连接器不再是讯号传递链上的瓶颈。

除了速度的提升之外,3C 产品的小型化发展,使得连接器的外观尺寸也越来越迷你,以USB 的发展来看,由应用广泛的标准型A 、B Type 到Mini 系列,其外观尺寸已缩小有6 倍之多,2007 年更因行动通讯的轻薄需求而发展出Micro 系列产品。

另外,多媒体图像处理器(如显示器、电视)的数字化也带给连接器产业相当大的变化;由仅提供影像的连接器(如AV端子LVDS),发展到能同时提供高画质与高音质的连接器(如HDMI(图二)、DisplayPort(图三)等,也是朝高速、多任务且微型化发展。

由此可知,连接器产业未来势必朝向轻薄短小,同时具有快速传输讯号的方向发展。

图二、HDMI 连接器种类图三、DisplayPort 连接器高频连接器测试发展早期低速连接器并不需要提供大量的讯号传递,对于连接器的电气性能多只要求直流电性导通与否,在测试上则相对较重视机械性能,例如插拔力、插拔寿命、端子保持力及接触电阻测试等,因为这些试验都会对机械与导通性能造成影响。

进入2000年之后,USB 及IEEE1394(注4)相继问世,宣告连接器进入另一个时代,连接器从原本只要求电流是否导通到大量讯号的传递,在量测上也顺势加入了特性阻抗(Impedance)、传输延迟(Propagation Delay)、传输时滞(Propagation Skew)、衰减(Attenuation)等测试项目。

解析高频电子连接器技术与趋势

解析高频电子连接器技术与趋势

浅析高频电子连接器的技术与趋势 如今,高频电子连接器为所有用在电子讯号和电源上的连接元件及附属配件,其主要功能为传输讯号,在整个电子系统中,唯一典型的电子配件。

近来它的演进与发展更是与电脑CPU关系密不可分,本文将介绍高频电子连接器在业界的运用面,其信号传输方式及高频传输特性的分析与趋势。

电子连接器(slsctrical connector)是泛指所有用在电子讯号与电源上的连接元件及附属配件,广义的连接器还包含插座、插头及Cable组立等。

从电子购装的观点上来看,连接器是互相连接(interconnection)部份可离合或是替换的元件,换言之是所有讯号间的桥梁,因此连接器的性质将会牵动整个电子系统的运作品质。

电子连接器主要的功能为完整且正确的传输讯号,所以在整个电子系统中,电子连接器是一个典型的被动元件,它的发展与演进完全跟著电脑CUP,近年来由于CUP速度不断提高,由早期的33MHZ、66MHZ ,到Pentium Ⅲ500MHZ至最近的Pentium 43.06GHZ,连带地提升主机板与电脑周边的电子信号传输速度,因此担任电子信号传输桥梁电子连接器的高频电气特性,便成为电子连接器厂商一个重要的议题。

常见高频连接器应用 近几年来由于多媒体影音的快速蓬勃发展,更突显传输信号的重要性,以下介绍目前业界最常使用的高频连接器应用,如(图一)、(图二)、(图三)、(图四)所示:信号传输方式及高频传输特性要了解且进而去设计一个好的高频电子连接器,就必须从信号的传输方式及高频传输的特性著手起,信号的传输方式,可分为两种:一为单端信号(single-ended),如(图五)左图所示;另一为差动信号,即是在驱动器和接收器中,一个信号的传输仅需要一个导体(端子Pin)。

差动信号的传输则是在驱动器和接收器中,需要两个完全相同并且匹配的导体,在这两个导体上所传输的信号为两互补的信号,也就是大小相同(振幅相同)并且极性相反(相位差180度)的两个信号。

高频连接器技术讲义

高频连接器技术讲义

VSWR @ 1.25 GHz
1.18 1.12
Similar to the impedance results, this plots shows that electrically, Rev 1 and 2 are not distinct from each other.
S-Parameters(S-Parameters─S參數(S11、
Plug Side
Receptacle Side
Electrical Analysis Model
This figure shows the 9-pin model for the electrical simulation. Though the solder pads were included, this model does not include the effects of vias, ground, power planes and/or trace routing on the module and motherboard.
1-6时滞(skew):时滞即时间延迟
1-7 衰减:信号在通道中传输时,会随着传输距离的增加而逐渐变小,衰
减 (Attenuation) 衰减是指信号幅度沿链路传输的减弱,是由于电缆的电阻所造成的电能损耗 以及电缆绝缘材料所造成的电能泄漏,衰减以分 贝(db)表示,低的衰减 值表示链路的性能好,而链路越长,频率越高,衰减就越大。试想一下,一 个过分衰减的的信号,接收端 又怎能识别呢!
同軸射頻連接器范例
二.高頻連接器,具備如下幾個特點:
三.高頻/射頻连接器的基本性能 1-1特性阻抗(impendence):水管例子講解
1-2插入损耗(insertion loss):对连接器的要求主要是插入损耗小,
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

電氣訊號分析流程及結果
除了上述幾個重點外,還有一個值得探討的問題,那就是 EMC的問題,在所有電器和電子設備工作時都會有間歇或連 續性電壓電流變化,有時變化速率還相當快,這樣會導致在不 同頻率內或一個頻帶間產生電磁能量,而相應的電路則會將這 種能量發射到周圍的環境中。EMI有兩條途徑離開或進入一個 電路:輻射和傳導。信號輻射是藉由外殼的縫、槽、開孔或其 他缺口泄漏出去;而信號傳導則藉由耦合到電源、信號和控制 線上離開外殼,在開放的空間中自由輻射,從而產生干擾。很 多EMI抑制都採用外殼屏蔽和縫隙屏蔽結合的方式來實現,大 多數時侯下面這些簡單原則可以有助於實現EMI屏蔽:從源頭 處降低干擾;藉由屏蔽過濾或接地將干擾產生電路隔離以及增 強敏感電路的抗干擾能力等。
偏移(skew)
偏移是為了確保一對差動信號經過連接器一對端子 後,可以保持能接受的差動不平衡,因為在設計連 接器時,同一對差動信號的端子其長度要設計成等 長,以避免偏移(skew)的產生,確保差動的平 衡。
單端信號 :是在驅動器和接收器中,一個信號的傳輸僅需要一個導體(端子 Pin)。 差動信號 :是在驅動器和接收器中,需要兩個完全相同並且匹配的導體,在這 兩個導體上所傳輸的信號為兩互補的信號,也就是大小相同(振幅相同)並且 極性相反(相位差180度)的兩個信號。
Vertical Molding Machine
Reel to Reel Insert-molding Process
Insertmolding
Feeding
Packing
Parts After Insert-molding
9 Pin Piece
10 Pin Piece
Auto-Soldering Process
串音雜訊(cross talk)
串音雜訊(cross talk)是由動態信號(或時變電 壓電流)所產生的電磁波對鄰近的信號線造成的 干擾,在高頻的時侯,此種現象將會更加嚴重, 在兩信號線間的串音雜訊是依據其之間的互容和 互感值。而串音雜訊又可分成遠端雜訊(又稱 forward cross talk)和近端雜訊 (backward cross talk)兩種形式,此兩種狀況皆 會影響信號的完整性,使得信號接受端無法接受 正確的信號,而可能導致IC的誤判。最常見的串 音雜訊是在兩人通電話時,可無意間聽到他人聲 音出現,這是最典型的串音雜訊。
(集總元件:元件大小遠小於信號的波長,由於波長遠大於元件尺寸時,信號 通過元件後電壓電流的相位差可以忽略不計,則此時的元件視為集總元件 . 分佈元件:工作頻率在微波頻段時,元件的尺寸與波長大小差不多,則信號 通過元件後的電壓電流位差異很可能有大的差異,則此時的元件為分佈元 件)
何謂較好的阻抗?好的阻抗即為阻抗匹配 (impedance match),假若連接器所運用在 的系統100ohm,此時若連接器設計到都是 100ohm時,則是阻抗匹配,若不是100ohm時, 就是所謂的阻抗不匹配,阻抗不匹配會形成 何影響? 假若阻抗不匹配時,會造成信號傳輸到連接器 時,因為連接器所做的阻抗不是100ohm(或 是規範定義的值),造成信號呈現反射,形 成信號的衰減;然而連接器主要的功能就是 傳送信號,並保持信號的完整性,所以連接 器造成信號的反射愈少愈好。
匹配阻抗(impedance)
電阻是所謂的集總元件(lumped element), 是實數(real number)只會造成信號的衰減;而 阻抗是針對分佈元件(distributed element)所定 義的(傳輸線原理),為複數(complex number) 也就是在高頻時因為相對應的波長短,已不再是 之前波長遠大於元件尺寸,而是波長和元件尺寸 差不多或是小於,於是就有阻抗的定義出現。
Features:
Excellent & Uniform quality
High Manufacturing Efficiency
High Technique Barrier to Competitor
Reel to Reel Insert-molding Process
Feeding Reel Receipt Reel
衰減(attenuation)
衰減是指平均功率(average power)的傳輸經由待測物(連 接器)的輸入端到輸出端所產生的損失稱為衰減,通常是以 dB值來測量,而通常會造成衰減的因素有下列幾項: (1)導體的損失(copper Loss):電阻所導致功率的損失,所 以要減少電阻所造成的損失。 (2)反射損失(reflection loss):傳輸路徑中不連續處的阻抗 不匹配所造成的損失。 (3)介電損失(dielectric loss):介電材料性質,由於介電質材 料具有很大但不是無限大的電阻,因此會造成一些功率的損 失,為頻率和傳輸距離的函數,頻率愈高或距離愈長介電損 失愈嚴重。 (4)輻射損失(radiation loss):在高頻的時侯有較多的電磁波 能量輻射出去。
所謂阻抗匹配是讓信號傳輸的環境相同,這樣就 不會有反射的出現,用甩繩子實驗當例子,若前 端是細繩(假設低阻抗)後面接粗繩(假設高阻 抗),甩動細繩時會有波浪,傳到粗繩時因為阻 抗的不匹配(傳輸的環境改變),就會有反射的 產生,而高速連接器的規範中所定義的阻抗值都 有一個範圍,例如DVI其阻抗的定義範圍是在上 升時間330ps下量測,其值必須為100正負 15ohm之內,就符合規範定義的值,因為我們的 端子結構較複雜,並不是均勻一致,有彎角和導 刺或是寬度的改變,都會造成阻抗的不一致,所 以規範都會定義阻抗值在一個範圍內。
HDMI Products
HDMI to HDMI Cable Assembly
END
Thanks!!
High frequency test environment
VNA(网络分析仪) TDR(时域反射仪)
Core Technology of HDMI
Reel to Reel Insert-Molding
Auto-soldering process ================================
解析高电子连接器技术
Department: Engineer Reporter: Victor.Zhu Date: Apr,23,2008
高頻問題之探討
目前各種電腦及通訊設備日益輕、薄、短、 小,電子連接器內部之端子與線路愈來愈細密, 使得高頻的問題更加嚴重,如: 匹配阻抗(impedance)、 串音雜訊(cross talk)、 傳遞延遲(propagation delay)、 衰減(attenuation)、 偏移(skew) 上升時間衰減(rise time degradation)等。
Auto-Soldering machine
Unique Soldering Fixture
Parts after Auto-Soldering Process
Solder by Hand (Poor quality)
Solder by AutoSoldering Machine (Excellent quality)
結語
在工程師經過這一連串的設計、分析、確認並製造完成後,必須針對連 接器做一連串的驗證,以了解以上電子連接器是否符合需求,在高頻的 驗證部份為了將電子連接器與高頻測試儀器連接,必須設計與製作具有 良好性質的測試板,一個好的測試板設計與準備,不僅是量測步驟的第 一步,而且是高速量測中最重要的一環,未來因為電子連接器的頻率愈 來愈高,因此作為測試治具測試板的設計與製作也需隨之進步。作為基 材(substrate)所選用的材料、信號線的佈局與尺寸的設計,都必須要 不斷的開發,目前作為高頻連接器的測試板皆朝向多層板的設計,以達 到高頻特性需求。 由於信號傳輸的頻率不斷地提高,相對地突顯出連接器製造商其機電整 合能力的重要性,在以前低頻的時代,連接器製造商只要有機械背景的 工程師便可開發出連接器,而今非但要有專業的機構工程做為基礎,同 時再加上電子工程師配合才能做出符合Time to Market的電子連接器。
傳遞延遲(propagation delay)
電子信號在導體內的傳遞速度是依據其週 边的環境來決定,在傳輸線中的傳遞速度 所需要的時間稱為傳遞延遲 (propagation delay),因此傳遞延遲為波 傳速度的倒數,因為傳遞速度和等效介電 常數的平方根成反比,所以傳遞延遲和等 效介電常數的平方根成正比,也就是等效 介電常數愈大其傳遞延遲也愈長。
