阀井施工方法范文1.施工前准备：确定阀井的位置和尺寸，根据设计要求进行深度、宽度和长度的测量。
清理施工现场，确保没有地下管道和其他设施受到影响。
2.弃土处理：在施工区域开挖出阀井的坑，根据设计要求进行深度和宽度的挖掘。
挖土可以采用手工挖掘、机械挖掘或爆破等方法。
挖土过程中要注意保持坑壁的稳定和安全性。
3.阀井基础施工：在挖掘出的坑中，按照设计要求进行基础的施工。
包括土方开挖、底板铺设和基坑排水等工作。
底板可以采用混凝土浇筑或砌石铺设的方式。
4.阀井壁体施工：根据设计要求，选择适当的材料和方法进行阀井壁体的施工。
常用的材料包括预制砖、钢筋混凝土、玻璃钢等。
壁体施工要合理布置管道口和检修孔，确保日后的管道维护和管理。
5.阀井盖施工：在阀井基础和壁体施工完成后，进行阀井盖施工。
阀井盖可以采用预制混凝土、铸铁、钢制等材料制成，要符合相关标准和要求。
6.阀井设备安装：在阀井施工完成后，根据设计要求进行相关设备的安装，如阀门、仪表、电器设备等。
安装过程中，要注意设备的连接和密封，确保设备运行的正常和安全。
7.防水处理：施工完成后，对阀井进行防水处理。
可以采用涂刷、贴膜、喷涂等方式进行防水，保护阀井的稳定性和使用寿命。
8.检测和验收：施工完成后，进行阀井的检测和验收。
包括对阀井结构、设备安装和防水处理的检查，确保阀井符合设计和施工要求。
以上是阀井施工的一般步骤，不同项目和地区可能会有所差异。
在施工过程中，要注重施工安全，合理组织施工队伍，严格遵守相关规范和标准，确保阀井的质量和可靠性。
大管径PE管拖管施工中管件与排气阀井连接技术探讨
管拖管施工中管件与排气阀井连接技术探讨
DN1200mm，工程施工中少不了
的连接，其中常见的有热熔连接和法兰连接。
由于连接施工一般在地面以下进行，受到场地条件、开挖深度限制，管件连
管拖管施工中管件与排气阀井的相关施工技术应用及难
图1 管件连接安装图
3.管道连接安装技术
3.1安装前准备
技术交底与管件设备采购、施工工具准备。
安装管件、配件按清单备齐。
3.2连接处基坑开挖
按照测量管件总长度、安装间距、深度、地
层情况等计算。
开挖深度：地面高程21.5米、安装管道流
体检查。
工程安装效果见图3。
图3 安装效果图4.密封垫片选型。

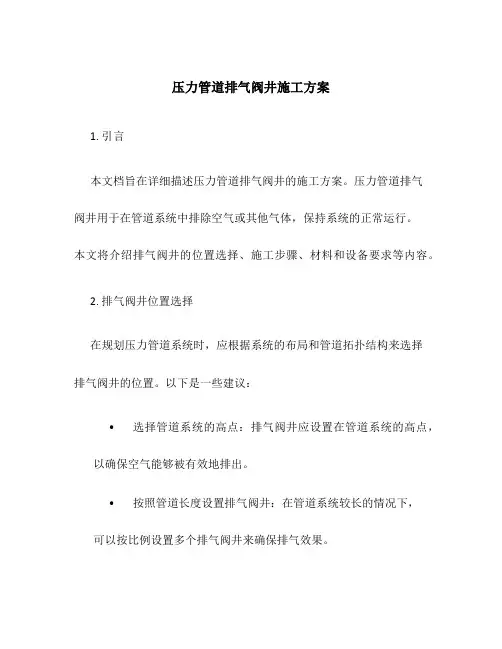

压力管道排气阀井施工方案
