双踪示波器的使用操作
CALTEK CA8020示波器使用说明
CALTEK CA8020双踪示波器操作说明1、5 Ｚ轴系统灵敏度输入极性频率范围输入电阻最大安全输入电压5V低电平加亮DC—1MHz10KΩ50V(DC+AC peak)1、6 校正信号波形幅度频率对称方波0。
5V±2% 1 KHz±2%1、7 示波管有效工作面加速电压发光颜色8x10 DIV 1DIV=10mm 2000V绿色1、8 电源电压范围频率最大功耗220V±10% 50Hz±2Hz 40W1、9 物理特性重量外形尺寸6。
5Kg310x130x418mm (宽x 高x 深）1、10 环境条件工作温度储存温度工作温度储存温度工作高度非工作高度0℃——40℃—40℃--60℃90%(40℃）90％（50℃）5000m 15000m2、操作说明2、1 控制件位置图前面板控制件位置后面板控制件位置序号控制件名称功能(1) 亮度(INTEN）调节光迹的亮度（2）辅助聚焦(ASTIG) 与聚焦配合,调节光迹的清晰度(3) 聚焦（FOCUS) 调节光迹的清晰度（4) 迹线旋转(ROTATION）调节光迹与水平刻度线平行(5）校正信号（CAL) 提供幅度为0.5V，频率为1KHz的方波信号，用于校正10:1探极补偿电容器和检测示波器垂直与水平的偏转因子（6）电源指示(ROWERINDICA TION)电源接通时，灯亮(7) 电源开关(POWER) 电源接通或关闭（8）CH1移位(PWS 1 T 1 ON)CH1—X,CH2-Y调节信道1光迹在屏幕上的垂直位置用作X-Y显示(9) CH2移位（PWS 1 T 1 ON)PULL INVERT调节信道2光迹在屏幕上的垂直位置在ADD方式时使CH1+ CH2或CH1 —CH2(10）垂直方式（VERT MODE) CH1或CH2：信道1或信道2单独显示ALT：两个信道交替显示CHOP:两个信道断续显示,用于扫速较慢时的双向显示ADD：用于两个信道的代数和或差(11）垂直衰减器（VOLTS/DIV) 调节垂直偏转灵敏度(12) 垂直衰减器（VOLTS/DIV) 调节垂直偏转灵敏度（13) 微调(V ARIABLE) 用于连接调节垂直偏转灵敏度,顺时针旋足为校正位置（14）微调(V ARIABLE) 用于连续调节垂直偏转灵敏度，顺时针旋足为校正位置（15) 耦合方式(AC—DC—GND）用于选择被测信号馈入垂直信道的耦合方式（16) 耦合方式（AC-DC-GND) 用于选择被测信号馈入垂直信道的耦合方式2、3操作方法2、3、1电源检查本示波器电源电压为220V±10%。
双踪示波器使用方法
双踪示波器使用方法
双踪示波器是一种用于显示电信号波形的仪器。
它可以同时显示两个信号的波形，通常用于比较两个信号的时序、振幅、频率等参数。
下面将详细介绍双踪示波器的使用方法。
一、连接电路
将待测试的电路与示波器连接。
一般来说，示波器有两个输入通道：CH1和CH2。
需要将待测试的电路与这两个通道分别连接。
连接时需要注意通道的极性，确保连接正确。
二、调节通道
1. 选择通道
首先要选择要显示哪个通道的信号。
通常使用示波器上的开关将通道选择为CH1和CH2之一。
选择后可以看到示波器显示屏上出现相应通道的波形显示。
2. 调整控制
在选择好通道后，需要进行控制的调整。
控制包括：增益、时间基准和触发。
增
益控制可以调整波形的大小，时间基准控制可以调整波形的时间尺度，而触发控制可以调整触发电平和触发方式。
三、比较通道
使用双踪示波器最主要的应用就是比较两个通道的信号。
示波器上会同时显示出两个通道的波形。
为了更好地比较两个通道的差异，需要将它们的控制参数调整至相同。
四、捕捉波形
使用双踪示波器进行波形捕捉的方法与常规示波器相同。
要捕捉波形，需要将示波器的触发电平设置成合适的值，并将触发方式设置成相应的模式。
以上就是双踪示波器的使用方法，希望能够对您有所帮助。
GOS-620示波器的使用方法

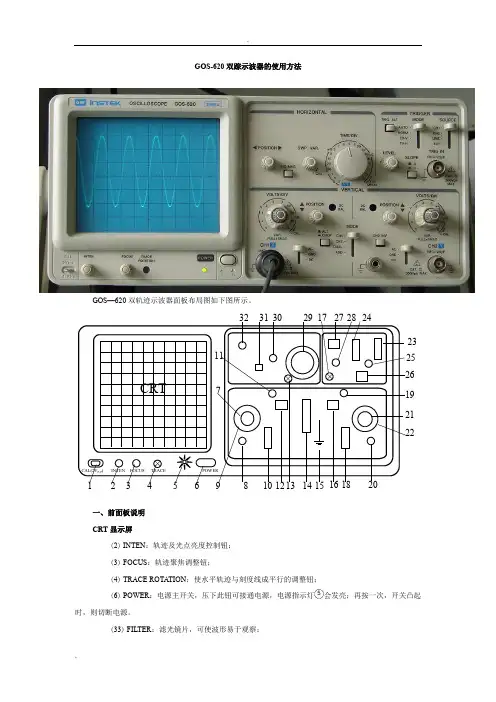

GOS-620双踪示波器的使用方法GOS —620双轨迹示波器面板布局图如下图所示。
一、前面板说明 CRT 显示屏 (2) INTEN ：轨迹及光点亮度控制钮； (3) FOCUS ：轨迹聚焦调整钮；(4) TRACE ROTATION ：使水平轨迹与刻度线成平行的调整钮；(6) POWER时，则切断电源。
(33) FILTER ：滤光镜片，可使波形易于观察；VERTICAL垂直偏向(7)(22) VOLTS/DIV：垂直衰减选择钮，以此钮选择CH1及CH2的输入信号衰减幅度，范围为5mV/DIV 5V/DIV，共10档；(10)(18) AC-GND-DC：输入信号耦合选择按键钮；AC：垂直输入信号电容耦合，截止直流或极低频信号输入；GND：按下此键则隔离信号输入，并将垂直衰减器输入端接地，使之产生一个零电压参考信号；DC：垂直输入信号直流耦合，AC与DC信号一齐输入放大器。
(8)（X）输入：CH1的垂直输入端，在X-Y模式下，为X轴的信号输入端；(9)(21) V ARIABLE：灵敏度微调控制，至少可调到显示值的1/2.5。
在CAL位置时，灵敏度即为档位显示值。
当此旋钮拉出时(×5 MAG状态)，垂直放大器灵敏度增加5倍；(20) CH2（Y）输入：CH2的垂直输入端，在X-Y模式下，为Y轴的信号输入端；(11)(19) POSITION：轨迹及光点的垂直位置调整钮；(14) VERT MODE：CH1及CH2选择垂直操作模式；CH1或CH2：通道1或通道2单独显示；DUAL：设定本示波器以CH1及CH2双频道方式工作，此时并可切换ALT/CHOP模式来显示两轨迹；ADD：用以显示CH1及CH2的相加信号；当CH2 INV示CH1及CH2的相减信号；(13)(17) CH1& CH2 DC BAL：调整垂直直流平衡点；(12) ALT/CHOP：当在双轨迹模式下，放开此键，则CH1&CH2以交替方式显示。
SS_7802示波器详细使用
按下"反向按
钮"后的波形
13
2、X轴调节〔同时控制两个通道
X轴调节
14
"水平位移" 旋钮
逆时针旋转,向 左平移
可改变所测量信
号在显示屏上的水 顺时针旋转,向
平位置
右平移
15
水平方向一方格 时间为：500uS
"扫描时间选择 "旋钮,选择扫描
速度
16
X轴调节
水平方向 每方格：
200nS
"扫描时间 选择"旋钮

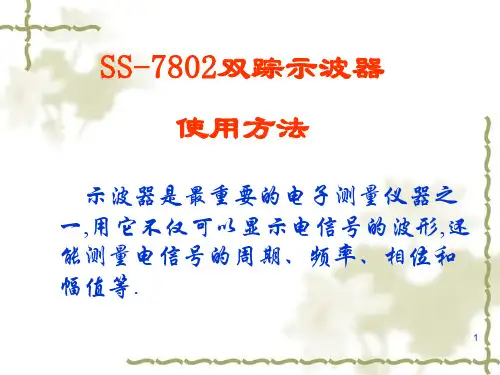

SS-7802双踪示波器
使用方法
示波器是最重要的电子测量仪器之 一,用它不仅可以显示电信号的波形,还 能测量电信号的周期、频率、相位和 幅值等.
1
SS7802/7804型示波器外形
2
显示屏
面板简介
测量功能
触发设置
X轴调节
电源
扫描设置
1通道Y 轴调节
2通道Y轴 调节
显示调节
信号通道1
3
信号通道2
一、显示调节
15.旋转输入信号所在通道的幅度调节旋钮"VOLTS/DIV", 把信号波形调节到适合观察的大小.
16.旋转时间扫描速率旋钮"TIME/DIV", 把信号波形调节到 适合观察的疏密程度.
26
❖ 测试内容
几种周期性信号的幅值、有效值及频率的测量
信号波形
信号幅度
信号频率
交流毫伏表 测量值 (有效值
Vrms)
"垂直衰减"旋钮, 选择垂直方向每 个方格所表示的
电压值 9
垂直衰减比较
"垂直衰 减"旋钮
双踪示波器使用
双踪示波器使用引言：双踪示波器是一种广泛用于电子工程和实验室的仪器，用于显示和调试电路中的电压波形。
它具有两个输入通道，可以同时显示两个信号，在比较和分析两个信号时非常有用。
本文将介绍双踪示波器的基本原理和使用方法，帮助读者更好地理解和使用这一仪器。
1. 双踪示波器的基本原理双踪示波器是一种基于示波器原理的仪器。
示波器是测量周期性信号的工具，可以显示信号的波形和幅度。
双踪示波器有两个输入通道，可以同时显示两个信号，并允许用户比较和分析这两个信号。
它通常由以下几个关键部分组成：1.1 垂直放大器垂直放大器用于放大输入信号，并将其转换为示波器屏幕上的可视信号。
双踪示波器通常具有两个独立的垂直放大器，可以对两个输入通道的信号进行分别放大。
1.2 水平系统水平系统用于控制示波器屏幕上的时间基准，即水平轴上的时间刻度。
用户可以通过水平系统设置时间间隔，以便在屏幕上显示波形的时间间隔。
1.3 触发系统触发系统用于确定何时触发示波器显示信号的一部分。
它的目的是稳定信号并确保可靠的显示。
触发系统可以根据用户的设置条件，如触发电平、触发边沿等，来触发显示。
2. 双踪示波器的使用方法2.1 连接信号源首先，将待测信号连接到示波器的输入通道。
信号源可以是电路板、信号发生器或任何其他可以产生信号的设备。
确保输入通道的连接正确，并注意输入信号的电压范围，以避免对示波器造成损坏。
2.2 设置垂直放大器根据待测信号的幅度范围，设置垂直放大器的增益。
示波器通常具有多个可选的增益档位，可以根据需要选择合适的档位。
确保选择一个适当的增益，以便在示波器屏幕上显示一个清晰可见的波形。
2.3 设置水平系统根据需要调整水平系统，以便在屏幕上显示适当的时间刻度。
可以通过旋转示波器上的时间刻度旋钮或按下相应的按钮来完成此操作。
根据信号的频率和周期，选择适当的时间刻度以便在屏幕上显示清晰可见的波形。
2.4 设置触发系统在使用双踪示波器时，触发系统是非常重要的。
CALTEK CA8020示波器使用说明
CALTEK CA8020双踪示波器操作说明1、5 Ｚ轴系统灵敏度输入极性频率范围输入电阻最大安全输入电压5V低电平加亮DC—1MHz10KΩ50V(DC+AC peak)1、6 校正信号波形幅度频率对称方波0.5V±2%1 KHz±2%1、7 示波管有效工作面加速电压发光颜色8x10 DIV 1DIV=10mm 2000V绿色1、8 电源电压范围频率最大功耗220V±10% 50Hz±2Hz 40W1、9 物理特性重量外形尺寸6.5Kg310x130x418mm (宽x 高x 深)1、10 环境条件工作温度储存温度工作温度储存温度工作高度非工作高度0℃--40℃-40℃--60℃90%（40℃）90%（50℃）5000m 15000m2、操作说明2、1 控制件位置图前面板控制件位置后面板控制件位置序号控制件名称功能(1) 亮度(INTEN) 调节光迹的亮度(2) 辅助聚焦(ASTIG) 与聚焦配合，调节光迹的清晰度(3) 聚焦(FOCUS) 调节光迹的清晰度(4) 迹线旋转(ROTATION) 调节光迹与水平刻度线平行(5) 校正信号(CAL) 提供幅度为0.5V，频率为1KHz的方波信号，用于校正10：1探极补偿电容器和检测示波器垂直与水平的偏转因子(6) 电源指示(ROWERINDICATION)电源接通时，灯亮(7) 电源开关(POWER) 电源接通或关闭(8) CH1移位(PWS 1 T 1 ON)CH1—X,CH2—Y调节信道1光迹在屏幕上的垂直位置用作X—Y显示(9) CH2移位(PWS 1 T 1 ON)PULL INVERT调节信道2光迹在屏幕上的垂直位置在ADD方式时使CH1+ CH2或CH1 -CH2(10) 垂直方式(VERT MODE) CH1或CH2：信道1或信道2单独显示ALT：两个信道交替显示CHOP:两个信道断续显示，用于扫速较慢时的双向显示ADD：用于两个信道的代数和或差(11) 垂直衰减器(VOLTS/DIV) 调节垂直偏转灵敏度(12) 垂直衰减器(VOLTS/DIV) 调节垂直偏转灵敏度(13) 微调(V ARIABLE) 用于连接调节垂直偏转灵敏度，顺时针旋足为校正位置(14) 微调(V ARIABLE) 用于连续调节垂直偏转灵敏度，顺时针旋足为校正位置(15) 耦合方式(AC—DC—GND) 用于选择被测信号馈入垂直信道的耦合方式(16) 耦合方式(AC—DC—GND) 用于选择被测信号馈入垂直信道的耦合方式2、3操作方法2、3、1电源检查本示波器电源电压为220V±10%。
双踪示波器_使用方法、用途以及注意事项。
双踪示波器使用方法、用途以及注意事项。
1. 引言1.1 概述双踪示波器是一种常见的测试仪器，可用于测量和显示电子信号的波形和幅度。
它由两个独立的输入通道组成，可以同时测量并显示两个信号。
双踪示波器通过图像显示方式，将信号的时间和电压变化以波形的形式呈现出来，使工程师或技术人员能够更直观地分析和调试电子系统。
1.2 文章结构本文将介绍双踪示波器的基本原理和构成、使用方法以及主要用途，并提供了一些注意事项。
首先，在第二部分我们将详细解释双踪示波器是如何工作的，以及其主要组成部分。
紧接着，在第三部分我们将深入讨论如何正确地使用双踪示波器，包括操作技巧和注意点。
最后，在第四部分我们将总结双踪示波器在实际应用中的重要性，并简要提及未来发展方向或潜在问题解决方法。
1.3 目的本文旨在帮助读者全面了解并正确使用双踪示波器。
通过阅读本文，读者将了解到双踪示波器的工作原理和构成，学会正确操作示波器以测量和展示电子信号的波形。
同时，我们还将介绍双踪示波器在各种领域中的主要用途，并提供一些使用时需要注意和遵循的安全性注意事项。
最后，我们将总结双踪示波器在电子工程领域中的重要性，并展望其未来可能的发展方向。
通过阅读本文，读者将能够更好地应用双踪示波器解决工作中的问题，提高工作效率和精确度。
2. 正文：2.1 双踪示波器的基本原理和构成：双踪示波器是一种常用的电子测量仪器，它主要由示波器控制单元、两个独立的垂直放大通道、水平扫描电路和显示屏等组成。
其基本原理是利用垂直放大通道分别对两个输入信号进行放大和处理，然后将结果展示在显示屏上。
双踪示波器可以同时显示两个信号，并且能够通过水平扫描功能对信号进行时间轴上的比较和分析。
2.2 双踪示波器的使用方法：在使用双踪示波器之前，应先正确连接待测试的电路或设备与示波器的输入通道，并确保输入信号的幅值范围在示波器所能识别的范围内。
接下来，根据测量需要调节垂直放大倍数、触发模式以及时间基准等参数。
VP-5220D双踪示波器的使用
VP-5220D 示波器示波器是实验中使用最频繁的仪器之一，用来观察信号波形并可测量信号幅度、频率及周期等参数的仪器。
一、示波器显示器1，电源——POWER按下ON，绿灯亮。
2，校准0.3V——CAL校准电压的输出端子。
3，辉度——INTENSITY显示器扫描线的亮度调整。
4，聚焦——FOCUS显示器辉线的聚焦调整。
5，标尺亮度——SCALE ILLUM用于显示器的刻度照明，顺时针方向旋转变亮1.,CH1：调整CH1（INTPUT X）信号的垂直位置。
2.INPUT X：连接CH1垂直输入信号的端子。
3.VOLTS/DIV：输入信号量程选择旋钮，用来改变CH1通道信号的幅值大小4.V ARIABLE：使CH1的垂直灵敏度连续地变化，将其置于CAL.5.AC GND DC —选择CH1的输入信号和垂直放大器的耦合方式。
AC：用电容阻止输入信号的直流成份分，只有交流成分通过。
GND：放大器的输入回路被接地。
DC：输入信号直接进入放大器6.PUSH*5MAG—按下旋钮，灵敏度扩大5倍。
三、示波器面板(垂直部分信号显示方式选择:1.CH1: CH1通道的信号波形显示在CRT上。
2.CH2：CH2通道的信号波形显示在CRT上。
3.CHOP：断续方式，用于慢扫描的观测。
4.ALT：交替方式，扫描控制切换多个通道,用于快扫描的观测。
5.ADD：CH1、CH2按钮同时按下,CH1和CH2的信号被代数相加后显示在CRT上。
1.TRIG'D ：绿灯。
在单次扫描时为触发信号的READY状态。
其它表示扫描为触发状态。
2.SINGLE : 进行单次扫描。
3.NORM ：在触发状态下波形显示在CRT上，非触发状态下不显示波形。
4.AUTO ：在触发状态能稳定显示波形，非触发状态下为自激扫描方式。
5.TIME/DIV : 扫描时间选择共20个档。
6.内触发信号源开关：选择内部信号源的开关，在INT位置时能进行3个触发信号的选择。
双踪示波器的使用
3.12 双踪示波器的使用示波器是一种用来展示和观测电信号的电子仪器，它可以直接测量信号电压的大小和周期，因此，一切可以转化为电压的电学量、非电学量（如电流、电功率、阻抗、温度、位移、压力、磁场等）以及它们随时间变化的过程都可用示波器来观测。
由于电子射线的惯性小，又能在荧光屏上显示出可见的图像，所以特别适用于观测瞬时变化的过程，这是示波器重要的优点。
本实验通过使用双踪示波器观察电信号波形及测量电信号的电压及频率，了解示波器图像跟踪测量技术（请阅读4.2.1节），掌握示波器的原理及使用方法（请阅读附录Ⅰ中有关示波器的内容）。
【目的与要求】1．了解示波器的基本结构和工作原理、掌握示波器的调节和使用；2．掌握用示波器观察电信号波形的方法；3. 掌握用示波器测量电信号的电压和频率的方法；4. 了解示波器图像跟踪测量技术。
【仪器与装置】SR-071A型双踪示波器、XFD-6型低频讯号发生器、整流滤波线路板等。
【原理】示波器的规格和型号很多，但不管哪种示波器都有图 3.12-1所示的几个基本组成部分：示波管、竖直放大器（Y轴放大器）、水平放大器（X轴放大器）、扫描发生器、触发同步和直流电源等部分。
1.示波管的基本结构示波管的基本结构如图3.12-2所示，主要包括电子枪、偏转系统和荧光屏三个部分，全都密封在玻璃外壳内，里面抽成高真空。
（1）电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成，阴极是一个表面涂有氧化层的金属圆筒，被灯丝通电加热后发射电子。
控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏，示波器面板上的“亮度”调整旋钮就是通过调节栅极电位以控制射向荧光屏的电子流密度从而改变屏上光斑的亮度。
阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。
当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极，面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为明亮、清晰的小圆点，有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。
双踪示波器的使用操作
双踪示波器的使用操作下面是双踪示波器的使用操作步骤：1. 连接电路：首先，将要测试的电路连接到示波器的输入端口上。
通常，双踪示波器有两个输入通道，分别标记为“Channel 1”（通常为黄色插口）和“Channel 2”（通常为绿色插口）。
将信号源或电路的输出连接到两个通道的输入端口上。
2.设置触发模式：设置示波器的触发模式。
触发模式指示示波器何时开始显示信号的波形。
常见的触发模式包括自由运行、边缘触发、脉冲触发、视频触发等。
选择适当的触发模式，以便清晰地观察信号的波形。
3.设置触发电平和斜率：根据被测信号的特性，设置触发电平和斜率。
触发电平是指示示波器何时检测到一个信号的起始点或边缘的电压值。
斜率指示信号边缘上升或下降的速度。
根据被测信号的特点，适当设置触发电平和斜率。
4.设置时间基准：时间基准用于确定示波器水平轴上的时间刻度。
示波器水平轴显示波形的时间范围。
设置时间基准可以调整水平轴的时间刻度，以便更好地观察信号的变化。
5.调整垂直刻度：垂直刻度用于确定示波器垂直轴上的电压刻度。
调整垂直刻度可以将信号的峰值和谷值合适地显示在屏幕上，以便更好地观察信号的幅度变化。
6.显示双踪波形：将示波器通道切换至双踪模式。
在双踪模式下，可以同时显示两个信号的波形。
通过观察两个波形，可以比较它们的形状、幅度、频率等特征，并进行相位差、幅度差等分析。
7.其他功能：双踪示波器通常还具有其他功能，如自动测量、存储波形、显示光标等。
可以根据需要使用这些功能来进一步分析信号。
8.调整观察：根据需要，可以调整示波器的参数，如垂直位置、水平位置、触发位置等，以获得更好的观察效果。
9.分析波形：通过观察双踪波形，进行信号分析。
可以比较两个信号的幅度、频率、相位差等特征，发现信号中的任何变化或故障。
10.断开电路：使用完毕后，将示波器与被测电路断开连接，并切断电源。
注意安全操作，以免发生任何意外。
以上是双踪示波器的使用操作步骤，通过以上的操作步骤，可以更好地观察和分析电信号的特性和变化，帮助工程师和电子技术人员进行信号的调试和故障排查。
双踪示波器 使用方法、用途以及注意事项。
双踪示波器使用方法、用途以及注意事项。
双踪示波器是一种广泛用于电子电路调试和故障诊断的仪器，它可以显示电子信号的波形和特征，帮助工程师快速找出故障并对电路进行分析和测试。
本文将介绍双踪示波器的使用方法、用途以及注意事项。
一、双踪示波器的使用方法1. 连接电路：首先将被测试的电路与示波器连接，一般使用探头将被测信号引入示波器的输入端口，确保连接正确并牢固。
2. 调节示波器：打开示波器电源，调节示波器的控制按钮，包括水平扫描、垂直灵敏度、触发等参数，以便获得清晰和准确的波形显示。
3. 观察波形：通过示波器的屏幕观察波形的变化，根据需要调整示波器的各项参数，以便更清晰地显示和分析信号波形。
4. 记录数据：根据需要，可以使用示波器内置的数据记录功能或连接外部设备记录波形数据，方便后续分析和比较。
二、双踪示波器的用途1. 电子电路调试：用于检测和分析各种电子设备的工作状态，帮助工程师快速找出故障和进行维修。
2. 信号分析：用于显示和分析各种类型的电子信号，包括模拟信号和数字信号，帮助工程师理解信号的特征和性能。
3. 波形显示：用于显示各种周期性和非周期性波形，如正弦波、方波、脉冲波等，为工程师提供直观的信号波形图示。
4. 效果观察：用于观察电路对不同输入信号的响应，评估电路的性能和稳定性，为电路设计和优化提供数据支持。
三、双踪示波器的注意事项1. 安全操作：在使用示波器时应注意安全，避免触碰高压部件和高功率信号，以免引发触电或烧坏设备。
2. 调节参数：在调节示波器参数时，应根据实际需要逐步调整，避免过大或过小的参数设置导致误判或损坏设备。
3. 探头连接：在连接被测信号时，要确保探头的接地端与被测电路的地端连接良好，以避免测量误差和损坏设备。
4. 阅读说明书：在使用新的示波器设备时，应认真阅读设备说明书，了解设备的功能和特性，以便正确操作。
双踪示波器是一种功能强大的电子测试仪器，它在电子电路调试和信号分析方面发挥着重要作用。
双踪示波器的使用方法
双踪示波器的使用方法
双踪示波器是一种能同时显示两个信号的示波器。
以下是双踪示波器的使用方法：
1. 打开示波器：接通示波器的电源，并等待示波器启动。
2. 连接信号源：将待测信号源连接到示波器的通道1和通道2的输入端，使用合适的连接线缆。
3. 调整通道设置：根据需要，调整每个通道的垂直灵敏度、增益、偏移量等参数，以确保正确捕捉信号。
4. 启动双踪模式：在示波器的模式选择器上选择“双踪”模式。
5. 显示信号：在示波器屏幕上，同时显示通道1和通道2的信号波形。
可以根据需要调整水平和垂直缩放以获得更好的显示效果。
6. 分析信号：使用示波器提供的测量功能和标注功能，对信号进行分析和测量。
可以测量幅值、频率、周期和相位等参数，也可以添加标注和注释以便后续分析。
7. 调整触发：根据需要，调整触发模式、触发电平和触发源，以确保示波器能够稳定捕捉并显示所需的信号。
8. 停止示波器：使用示波器的停止按钮或控制面板上的停止按钮，停止示波器的运行。
需要注意的是，在使用双踪示波器时，必须确保两个输入信号的时间基准相同，这样才能正确地显示和分析两个信号的关系。
此外，还要注意避免输入信号超出示波器的测量范围，以防止损坏示波器或信号源。
双踪示波器的使用
双踪示波器的使用1.准备工作：-将示波器连接到电源。
-将被测信号与示波器进行连接。
通常使用BNC到插头间的电缆连接，确保连接良好。
2.设置时间基准：-使用示波器上的旋钮或按钮设置时间基准。
时间基准决定示波器的扫描速率，即显示屏上横向方向的单位时间。
-根据被测信号的频率选择适当的时间基准。
较高的频率需要较快的时间基准，以便捕捉到信号的变化。
3.设置垂直控制：-使用垂直控制旋钮或按钮调整垂直增益。
该参数决定了信号在示波器屏幕上的显示高度。
-根据被测信号的幅值选择适当的垂直增益。
如果信号幅值较小，增益应设置得更高，以确保信号能够充分显示在屏幕上。
4.设置触发模式：-双踪示波器中的一个重要功能是触发模式。
触发模式决定了示波器何时开始采集信号，并在何时停止。
-可以选择多种触发模式，如边沿触发、脉冲宽度触发和视频触发等。
根据被测信号的特征选择适当的触发模式。
5.调整触发级别：-触发级别是信号电压的一个阈值，当信号超过该阈值时，示波器才开始进行采样并显示信号。
-使用示波器上的旋钮或按钮调整触发级别，确保正确触发和稳定的波形显示。
6.确定通道数量和显示模式：-双踪示波器可以同时显示两个通道的波形。
可以选择显示两个通道的波形叠加、分离或对比显示。
-根据需要选择适当的显示模式，以便准确观察两个信号的时间和电压关系。
7.分析波形：-使用示波器上的光标功能或测量功能来详细分析波形。
光标可用于测量波形的幅值、频率、周期等参数。
-示例展示功能可以将一些波形部分放大显示，以便更详细地观察信号的特定变化。
8.记录和保存数据：-示波器可以记录和保存测量的数据。
可以使用示波器上的存储功能，将波形以图像或文件的形式保存到存储设备中。
-这样可以方便后续的数据分析、报告编写或与其他人共享数据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二步 打开电源开关通电预热三至五分钟。
按下电源开关”POWER”，指示灯亮
第三步 慢慢将灰度旋钮顺时针调至荧光屏上亮点 可见.缓慢调节聚焦旋钮，使亮点圆而细。 调节扫描速度旋钮，使亮点变成一条水平亮线。 如果出现偏斜，就用小一字螺丝刀轻轻调节扫描水 平线校正微调电位器，使之水平。
第四步
示波器方波校正
• 在示波器的CH1或CH2端口连上示波器探头，将探头挂在 校正信号输出端（CAL），适当调节扫描速度和衰减旋钮， 使屏幕上出现清晰可见的方波。
第五步 测 量 参 数
1、电压测量 ⑴. 直流电压测量步骤：
a、将待测信号送至（CH1或CH2)输入端 b、将输入耦合开关（AC-GND-DC)扳至“GND”位置，显示方式置 “AUTO”
c、旋转“扫描速度”开关和辉度旋钮，使荧光屏上显示一条亮度适中的时 基线
d、调节示波器的垂直位移旋钮，使得时基线于一水平刻度线重合，此线的 位置作为零电平参考基准线 e、把输入耦合开关置于“DC”位置，垂直微调旋钮置“CAL”位置（顺时 针到头），此时就可以在荧光屏上按刻度进行读数了
U=偏转刻度数 × 偏转灵敏度
检修彩电的几种工量具使用
主 讲 黄绍旭
清远市高级技工学校机电工程系
开始
1、示波器的面板介绍
显示屏
纵坐标分8格（8DIV）
横坐标分为10格（10DIV）
电源开关指示灯
电源开关
扫描线水平校正
校正信号输出口
辉度旋钮
聚焦旋钮
垂直位移
双踪示波器之通道1
双踪示波器之通道2
X-Y按键
电压灵敏度选择开关
输入耦合方式选择开关
被测两点时间间隔＝t/div × 格数
3. 示波器测量举例
我们以几个彩色电视信号的检测为 例说明怎样用示波器测量信号参数 如下 图所示 首先按照上述方法调试好示波器待用
①. 蓝基色信号的测量
将示波器的探头接地端（夹子）接地，探头 接在视放板的“KB”点上，如图所示，荧光 屏上可观察到蓝基色信号的波形。
垂直工作方式开关
CH2极性开关
X-Y按键
水平位移
水平幅度开关
扫描时间微调旋钮
扩展按钮
扫描时间选择开关
触发方式开关
电视信号触发
标准信号触发
自动选择
触发极性开关
标准触发开关
内/外触发选择开关
外触发输入端口
通道1选择开关
垂直选择开关
通道2选择开关
信号源选择开关
2. 双踪示波器测量步骤
• 第一步 通电前,将灰度、聚焦电位器和扫描速度及衰减电 位器调至最左端.
⑨. 场频信号波形
示波器探头接在N451的1脚或N101的23 脚， 就可检测到场频信号的波形
返回
⑵. 交流电压测量步骤：
a、将待测信号送至（CH1或CH2) 输入端 b、把输入耦合开关置于“AC”位置 c、调整垂直灵敏度开关（V/div)于适当位置，垂直微调旋钮置“CAL”位 置（顺时针到头）。 d、分别调整水平扫描速度开关和触发同步系统的有关开关，使荧光屏上 能显示一个周期以上的稳定波形 e、计算P-P值
②. 红基色信号的测量
将示波器的探头接地端（夹子）接地，探头 接在视放板的“KR”点上，如图所示，荧光 屏上可观察到红基色信号的波形。
③. 绿基色信号的测量
将示波器的探头接地端（夹子）接地，探头 接在视放板的“KG”点上，如图所示，荧光 屏上可观察到绿基色信号的波形。
④. CPU振荡信号的检测 示波器探头检测N701的⑦脚 可得波形如图所示
U=峰值偏转刻度数 × 偏转灵敏度
2、时间测量
时间间隔测量步骤：
a、将待测信号送至（CH1或CH2)输入端 b、调整垂直灵敏度开关（V/div)于适当位置，使荧光屏上显示的波形幅 度适中 c、选择适当的扫描速度，并将扫描微调置“校准”位置，使被测信号 的周期占有较多的格数 d、调整“触发电平”或触发选择开关，显示出清晰、稳定的信号波形 e、记录被测两点间的距离（格数)
⑤. SDA信号波形的检测
示波器探头接N701的 ③或④脚可检测到 SDA和SCL信号波形
⑥. 全电视信号波形的检测
示波器探头接在N101的46脚可 测的全电视信号波形
⑦. 行频信号波形检测
示波器探头接近行输出管V432 集电极可观测到行频信号的波形
⑧. 场输出信号波形 检测场频信号波形只需要将探头接在 偏转线圈的场偏线圈接驳端也可.
