内开内倒窗培训教材

2 安装：
= 3mm
C:框槽高
= 5mm
D:框槽深
= 3mm
E:框\扇槽口间距 = 11.5mm F:扇边高控制尺寸 = 22mm
G:扇槽底宽
= 20mm
H:扇槽口宽
= 15mm
I:框槽口宽
= 14mm
J:框槽底宽
= 18mm
K:框槽口边距 = 4.5mm L:合页间距
= 4.5mm
M:执手安装构造尺寸 ≤ 7.5mm
3、本配置锁点分布间距保持在400mm以内（建议）。
4、本套配置承载力：≤90Kg。
4
7
8 10
13
9 11
组扇前五金件安装槽口组角处应该预先冲去缺口 以满足五金件的安装
标准五金件与型材槽口配合结构的名词术语及结构尺寸
L J I
K H G
基准线
D
B
CEA
M F
A:扇槽高
= 4.5mm B:扇槽深
图1
窗框内部型材 窗扇和窗框内表面位置差 窗扇窗框间的搭接量 窗扇的凸缘尺寸
五、内开内倒窗所用五金的节点
1-1、NPD100 系列 两边多点锁内平开下悬窗
5 4
6 12
4
14 3
2
配置说明:
1、本配置绿色图形的五金件为选择性配件。
2、本配置可满足窗扇宽450-650mm ，窗扇高
1
600-1800mm范围以内的窗型。
害，同时排除了雨水进入室内的可能性。清新的空气无疑为人们创作出舒适的居住条件。 便于设计布置 各种系列的五金配件为建筑师设计布置窗户提供了极大的方便，通过执手的联动操作使窗扇有内平开、
下悬和关闭功能，由于巧妙设计的支承结构，达到安全操作的目的。精美的外观 今天最常用的内平开下悬窗的五金件，人们只能看到执手和支承部件，而其它的五金件都掩藏在窗扇和
我国地域广阔，门窗厂、型材厂众多，但门窗厂与 型材厂技术人员因各自只了解自己的产品，而对整个 门窗缺乏全面的了解和综合设计能力，在工程上可以 看到很多铝合金门窗因型材设计没有考虑五金件的配 合，五金件选用不合理、铝合金门窗加工、制做工艺 有问题，安装时又与房屋内装修缺乏必要的交流、配 合，产生了很多不该发生的事情，造成铝合金门窗整 体性能不高，使用不方便，丧失了门窗部分应用的功 能。
二、内开内倒窗的定义
标准定义：通过操作执手，可使窗具有内平开、下悬、
锁闭等功能的五金系统。
设计集成上：具有防误机构、儿童安全防护锁、双扇 对开、多点锁等基本功能配置。
类型：先平开、后下悬、再锁闭和先下悬、后平开、 再锁闭两种类型。
三、内开内倒窗的特点
内平开下悬窗的优点
良好的通风性能 因为下悬位置就是开和关的中间位置，使房间同大自然的空气自然流通。避免了室内CO2含量过高的危
★ 锁块正面采用了斜面设计，目的是锁块在同等高度情
况下，窗户在开启时锁块不容易与扇型材相碰。
2 安装：
用2.5mm的内六角扳手将锁块锁紧到框型材上。
3 表面处理：
锁块、防脱器表面采用电镀(珍珠铬),能有效抵抗 强紫外线的照射及各种酸碱物质的腐蚀。
4 使用范围：
内平开下悬窗、下悬内平开窗、内平开窗、外平开 窗。
窗框里面，在外面是看不到的。新一代的内平开下悬窗五金件，除了执手之外，所有的部件都掩藏起来，给 人整齐明快的感觉。
极好的安全性 通过窗扇四周布置的联动五金件和用执手操作的各种功能，使窗户在关闭时扇窗的四周都锁死在窗框上， 因此安全性极好。 便于清洁窗户 简单地操作联动执手，将窗扇外面转到室内，使得清洗窗户的外表面既方便又安全。
四、内开内倒窗所用型材的节点
窗扇
窗扇外部型材 隔热区
隔热冷桥 玻璃垫片 中空玻璃 中空玻璃外部密封条
窗框
窗框外部型材 等压胶条 五金件活动空间尺寸 五金件空间尺寸 窗框五金件夹紧槽口
窗扇型材厚度 窗框型材厚度
中空玻璃内部密封条 玻璃压条
玻璃压条安装槽口 加深后的滑杆槽 传动杆用C槽 传动杆
窗扇内部型材 窗扇和窗框搭接处的密封条
✓ 下合页；
±1
4 4
ZA1
ZA2
-1.45
+1.45
±2
3mm
六、内平开下悬系列安装注意事项注意事项
★ 锁闭状态
★ 窗扇与窗框贴合 执手可转动
★ 平开状态(全通风)
★ 下悬状态(微通风)

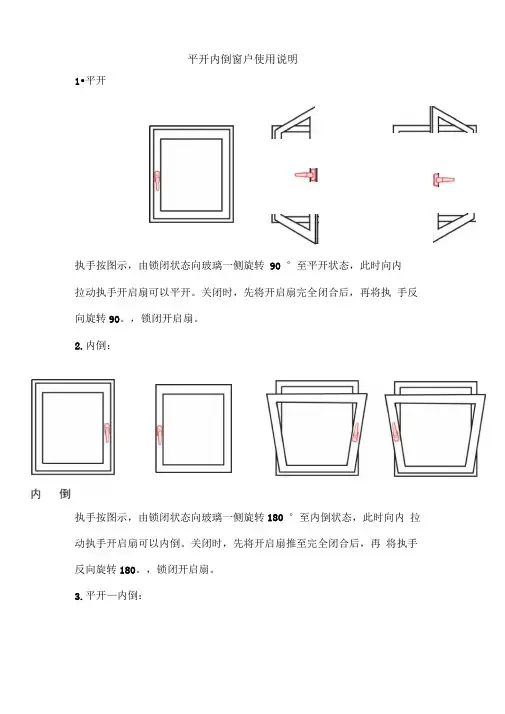

当窗处于锁闭状态时,将执手逆时 针旋转90度后向室内拉,窗扇打开 到内平开状态。 此状态主要是快 速大面积通风、清洁窗户。
F18执手
窗扇
防误器 锯齿垫圈
固定螺钉 带蓝色胶
十字螺丝刀
ZA1转角器
窗扇
转角器
执手 主传动杆
圆柱端紧 定螺钉
2.5
偏心锁点 +1.45
-1.45
4
1 特点：
执手为流线造型、美观大方、结构紧凑、转动灵活、 定位性强。率先通过国家检测机构6万次反复启闭实验。
★ 为防止执手使用过程中松动，我们采用了双重保险措施： 一、在固定螺钉表面涂有一种特殊的蓝色螺钉胶。 二、采用带锯齿的螺钉垫圈。
内开内倒窗
一、前言
我国门窗市场的构成：
我国的门窗市场是由铝合金窗、塑料窗、钢门窗、
木门窗和其它类门窗构成的。据统计1998年市场占有
率为铝合金门窗35%，塑料门窗10%，钢门窗由1994年
的64%下降至40%以下。2001年铝合金门窗完成约1亿平
方米，使用量占门窗总量的55%左右，塑料门窗35%，
Βιβλιοθήκη Baidu
当窗处于锁闭状态时,将执手逆时 针旋转180度后向室内拉,窗扇实现 下悬状态。此状态主要是安全、智 能微通风(窗的工作状态）。
★ 窗扇与窗框分开 执手不可转动
★ 窗扇与窗框分开 执手不可转动
ZA1-6A锁块
窗框
锁块 斜面设计
窗扇
开启时窗扇 轨迹线
1 特点：
安装简单、牢固、安全可靠。率先通过国家检测机 构6万次反复试验。
内平开下悬铝窗铝连杆加工长度计算公式 (NXC01、NXC02、NXC03)
La1=W-518(NXC01款用)
La
La2=W-390(NXC02款用)
Lb
La3=W-314(NXC03款用)
Lb=H/2-218
Lc=H/2-215
Lc
铝连杆开孔尺寸图
01,03款斜拉杆端 铝连杆开孔尺寸图
对相关配件的说明 ✓ 转角器； ✓ 拉杆；
木门窗钢门窗及其它类门窗使用量为10%。可以看出我
国门窗市场的主流产品为铝合金门窗。而随着经济的
发展，铝合金门窗在我国逐渐得到应用和普级，铝合
金门窗做为重要的建筑结构，其组成门窗体系的材料、
设计、加工、制造、安装质量都直接影响到建筑的节
能和使用。这其中铝合金门窗五金件对门窗的整体性
能又有着不可忽视的作用
