内开内倒窗使用说明

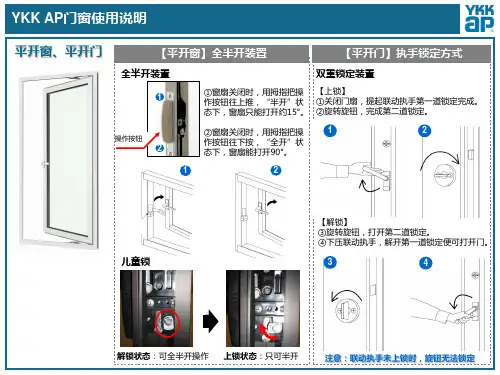

YKKAP门窗使用说明【大和用】
作按钮往下按，“全开”状
2
态下，窗扇能打开90°。
1
2
儿童锁
【解锁】 ③旋转旋钮，打开第二道锁定。 ④下压联动执手，解开第一道锁定便可打开门。
3
4
解锁状态：可全半开操作 上锁状态：只可半开
注意：联动执手未上锁时，旋钮无法锁定
YKK AP门窗使用说明
内开内倒窗
执手开启方式
1 多功能执手操作
单个执手旋转完成所有开启方式
月牙锁无法搭到锁扣时，有可能窗扇的安 装不到位，请重新调整窗扇的位置。
——必要时需请专业人员完成
窗扇安装前 窗扇安装后
为了防止窗扇脱落，请务必 安装防脱落装置。调整防脱 落装置时请参照标签所示， 缓缓拧下螺丝后装上防脱落 装置后再缓缓拧紧螺丝。
如果防脱落装置未被正确安 装，窗扇有可能从窗框上脱 落并会造成人身事故和物品 损伤的危险。
YKK AP门窗使用说明
平开窗、平开门
【平开窗】全半开装置
【平开门】执手锁定方式
全半开装置
双重锁定装置
1
①窗扇关闭时，用拇指把操 【上锁】 作按钮往上推，“半开”状 ①关闭门扇，提起联动执手第一道锁定完成。
态下，窗扇只能打开约15°。 ②旋转旋钮，完成第二道锁定。
②窗扇关闭时，用拇指把操
1
Байду номын сангаас
2
操作按钮
窗扇从内侧卸除时要 按照如下的顺序：
先拆掉防脱落装置
将内扇向上提脱离 下轨道。
从下框中卸除，再 将内扇的上端从上轨 道中卸除。
将外扇向上提脱离 下轨道。
从下框中卸除，再 将外扇的上端从上轨 道中卸除。
YKK AP门窗使用说明
联动执手 窗边锁
断桥铝门窗内开内倒原理
断桥铝门窗内开内倒原理
断桥铝门窗内开内倒的原理是通过操作窗扇的执手手柄，带动五金件传动器的相应移动，使窗扇能向室内平开或向室内倾倒开启一定角度通风换气。
具体来说，断桥铝门窗的框架分为内外两层，中间通过热断桥材料隔断，外层倾斜向室外，内层倾斜向室内。
这种设计能够提高门窗的密封性、隔音性和保温性。
当窗扇处于内倒状态时，窗框上部向内倾斜一定角度，能够将窗户和窗框紧密贴合，防止空气和水分渗透，从而实现隔音、保温和防水的效果。
此外，断桥铝门窗的内倒设计还能够增加抗风压的能力，提高窗户的使用寿命。
需要注意的是，在操作断桥铝门窗时，应该按照正确的操作方法来进行，避免因为误操作而导致窗户损坏或者发生安全事故。
同时，在选择断桥铝门窗时，应该根据实际需求和使用环境来选择合适的型号和配置，以确保其具有良好的性能和使用寿命。
铝合金门窗操作说明
铝合金内开内倒窗操作说明1、分布位置：阳台落地窗、阳台、卧室窗、卧室飘窗（除厨房卫生间、楼道以外的窗户）2、开启方式：可以选择内平开或内上悬中的任何一种开启方式（禁止同时选用两种开启方式）3、内平开操作步骤：（选择内平开开启方式时可以是开启面积达到最大，便于室内大量通风）3.1窗扇由关闭状态调整为内平开状态第一步：在窗扇处于关闭的状态下，将窗户把手朝窗扇合页侧往上旋转90度，使把手处于水平状态；第二步：拉住窗户把手，往室内开启；第三步：根据需要选择好窗扇的开启角度，将定位风撑的锁紧螺丝顺时针方向拧紧。
3.2窗扇由内上悬状态调整为内平开状态第一步：握紧窗户把手，将窗扇往窗框侧推，达到窗扇四边与窗框四边重合；第二步：一只手扶住窗扇，保持窗扇与窗框处于重合状态，另外一只手握紧窗户把手朝窗扇合页侧往下旋转90度；使把手处于水平状态；第三步：拉住窗户把手，往室内开启；第四步：根据需要选择好窗扇的开启角度，将定位风撑的锁紧螺丝顺时针方向拧紧。
3.3窗扇由内平开状态调整为关闭状态：第一步：将定位风撑的锁紧螺丝逆时针方向拧松。
第二步：握紧窗户把手，将窗扇往窗框侧推，达到窗扇四边与窗框四边重合；第三步：一只手扶住窗扇，保持窗扇与窗框处于重合状态，另外一只手握紧窗户把手朝下旋转90度，使把手处于竖直状态即为关闭状态；4、内上悬操作步骤：（选择内上悬开启方式时，可以使室外的风不直接吹到人体，而是顺着房间室内墙壁流动。
）4.1窗扇由关闭状态调整为内上悬状态第一步：一只手扶住窗扇，另一只手握紧窗户把手往合叶侧旋转180度，使窗户把手处于倒立状态；第二步：扶住窗扇的手松开，由握紧把手的手将窗扇往室内拉，使窗扇上部处于开启状态；4.2窗扇由内平开状态调整为内上悬状态第一步：将定位风撑的锁紧螺丝逆时针方向拧松。
第二步：握紧窗户把手，将窗扇往窗框侧推，达到窗扇四边与窗框四边重合；第三步：一只手扶住窗扇，保持窗扇与窗框处于重合状态，另外一只手握紧窗户把手朝窗扇合页侧向上旋转90度；使把手处于倒立状态；第四步：拉住窗户把手，往室内开启，使窗扇上部处于开启状态；4.3窗扇由内上悬状态调整为关闭状态：第一步：一只手扶住窗扇，保持窗扇与窗框处于重合状态，第二步：另外一只手握紧窗户把手朝窗扇合页侧向下旋转180度；使把手处于竖直状态即为关闭状态；5、注意事项：如果要改变窗户的状态或窗户把手的位置，在改变前必须达到窗扇四边与窗框四边重合后再改变窗户把手的位置。
内开内倒窗使用说明

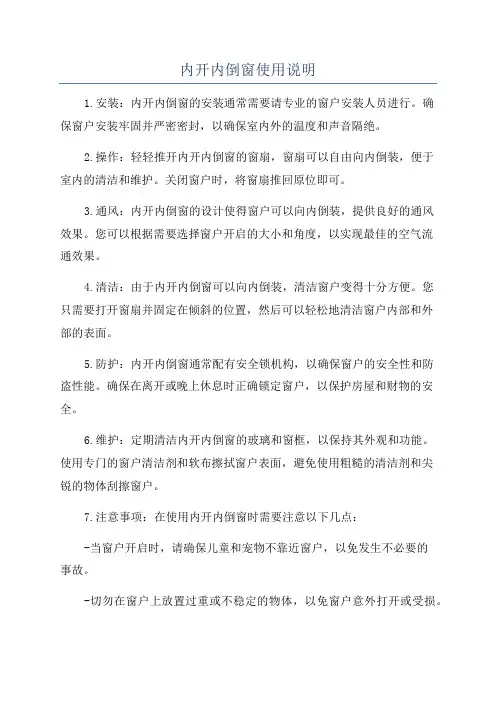

内开内倒窗使用说明
1.安装：内开内倒窗的安装通常需要请专业的窗户安装人员进行。
确
保窗户安装牢固并严密密封，以确保室内外的温度和声音隔绝。
2.操作：轻轻推开内开内倒窗的窗扇，窗扇可以自由向内倒装，便于
室内的清洁和维护。
关闭窗户时，将窗扇推回原位即可。
3.通风：内开内倒窗的设计使得窗户可以向内倒装，提供良好的通风
效果。
您可以根据需要选择窗户开启的大小和角度，以实现最佳的空气流
通效果。
4.清洁：由于内开内倒窗可以向内倒装，清洁窗户变得十分方便。
您
只需要打开窗扇并固定在倾斜的位置，然后可以轻松地清洁窗户内部和外
部的表面。
5.防护：内开内倒窗通常配有安全锁机构，以确保窗户的安全性和防
盗性能。
确保在离开或晚上休息时正确锁定窗户，以保护房屋和财物的安全。
6.维护：定期清洁内开内倒窗的玻璃和窗框，以保持其外观和功能。
使用专门的窗户清洁剂和软布擦拭窗户表面，避免使用粗糙的清洁剂和尖
锐的物体刮擦窗户。
7.注意事项：在使用内开内倒窗时需要注意以下几点：
-当窗户开启时，请确保儿童和宠物不靠近窗户，以免发生不必要的
事故。
-切勿在窗户上放置过重或不稳定的物体，以免窗户意外打开或受损。
总之，内开内倒窗是一种功能强大且易于使用和维护的窗户类型。
正确使用和维护内开内倒窗可以提供良好的通风效果、方便的清洁和维护，并确保室内外的安全和舒适。
门窗使用手册
门窗保养用户手册目录安全事项…………………………………………………………………………………………使用说明…………………………………………………………………………………………维护和保养………………………………………………………………………………………安全事项1.门窗在开启状态时，不要扳动执手；2.开启门窗时，请注意儿童的安全；3.必须使用经认可的附件，请勿使用不兼容产品；4.只有合格的维修人员才可以安装或修理本产品；5、使用说明以下说明均以右手开启为准，若为左手开启，则与之相反内开内倒窗可实现的开启功能为：先内平开，后内倒；操作步骤：1、窗在初始锁闭状态时，执手位置垂直向下；2、先将执手逆时针旋转90°，然后手握执手将扇向室内侧平拉，即实现内平开功能，此时，执手水平；3、将窗扇平推至初始关闭状态，再将执手逆时针旋转90°，然后向斜下方拉动窗扇，即实现内倒功能，此时，执手垂直向上；注：1）每次实现功能转换时，必须先将门扇推回至初始关闭状态后，再转动执手！2）内平开最大角度为90°；3）内倒最大角度为15°左右；内倒内开窗可实现的开启功能为：先内倒后内平开操作步骤：1、窗在初始锁闭状态时，执手垂直向下；2、将执手逆时针旋转90°，然后手握执手向斜下方拉动窗扇，即实现内倒功能，此时，执手水平；3、将窗扇平推至初始关闭状态，再将执手逆时针旋转90°，将窗扇向室内侧平拉，即实现内平开功能，此时，执手垂直向上；注：1）每次实现功能转换时，必须先将窗扇推回至初始关闭状态后，再转动执手！2）内倒最大角度为15°左右；3）内平开最大角度为90°；单内倒窗可实现的开启功能为：单内倒；操作步骤：1、窗在初始锁闭状态时，执手水平向右；2、将执手顺指针旋转90°，然后将向斜下方拉动窗扇，即实现内倒功能，此时执手垂直向下；注：内倒最大角度为15°左右；外平开窗可实现的开启功能为：外平开操作步骤：1、窗在初始锁闭状态时，执手垂直向下；2、将执手逆时针旋转90°，然后手握执手将窗扇向室外侧平推，即可实现外平开功能，此时，执手水平；注：外平开最大角度为90°外悬窗可实现的开启功能为：外悬使用执手时，操作步骤：1、窗在初始锁闭状态时，执手水平向右；2、将执手逆时针旋转90°，然后手握执手将窗扇向室外侧平推，即实现外悬功能，此时，执手垂直向上；使用折臂推挡时，操作步骤：1、窗在初始锁闭状态时，推杆水平向右，与窗扇平行；2、将推杆顺时针旋转90°，然后手握推杆向外平推，即实现外悬功能，此时推杆与窗扇垂直并支撑窗扇；注：外悬最大角度为15°左右；立转窗：可实现的开启功能为：立转；操作步骤：1、窗在初始锁闭状态时，执手垂直向下；2、将执手逆时针旋转90°，然后手握执手将窗扇向室外侧平推，则窗扇沿竖向转轴转动，执手一侧向室外旋转，另一侧向室内旋转；3、在窗扇转动过程中，扳动专用锁定装置（位于转轴上），可将扇定位在30°或180°位置；注：立转最大角度为180°。
内开内倒窗使用说明
维护建议
这些门窗配有高质量的五金配件， 这就意味着：操作简便，功能性强，持 久性强。 实现五金配件的功能、操作流畅的条件在于符合我们对窗 扇尺寸和重量的要求。
请勿在窗扇上附加重物
请勿让窗扇与墙面相撞或挤压
请勿在框扇之间放置 任何障碍物
为防止儿童或智障人士的越窗行 为，须加强平开时的安全性，例 如加装儿童安全锁或带锁执手。
安全起见遇大风天气请勿开 启窗户
注意！窗扇可能造成伤害， 关窗时请勿将手伸向框扇之 间。
重要提示：
－ 改变开启方式或转动执手前，必须先将开启扇完全关闭，再 17.04
操作顺畅 我们是通过检查窗户的执手来检查五金系统是否能够顺畅 操作的。根据DIN 18055（德国工业标准），锁闭和开启 窗户时，执手处允许施加的最大扭矩为10牛米。在检验 过程中，我们用一个扭矩扳钳来检测执手处的扭矩。
五金损坏
所有损坏的五金部件都要及时的替换，特别是铰链部分起支撑 作用的五金部件。
适时的给五金系统加油或调整五金之间的配合可以使操作 更为顺畅。Roto 平开内倒五金系统可以进行两维或是三 维的位置调整。不正确或是不适当的调整可能导致五金部 件不能正常使用。
门窗生产者向最终用户提供产品使用维护说明。
59
保养维护
instructions
保Main养ten维ance护
在窗扇和窗框上的所有可操作的五金部件，都需要经常润滑＊（至少一年一次）来保证五金件使用过程中的顺畅以及 防止过早的磨损。钢制安全锁块需要经常润滑来避免不必要的磨损。另外，固定用的螺丝还需要定期的检查。发现 有螺丝松动或是螺丝帽已经破损，要及时拧紧或是用新的螺丝替换。 ＊请使用从专门的经销商处购买的非酸性，不含树脂的润滑油或油脂。
门窗使用说明-整理好
建筑门窗使用说明书XXXXX公司门窗使用说明书一、门窗简介：（1）铝合金门窗铝合金门窗是采用目前先进的工艺生产的断桥隔热门窗。
门窗型材隔热材料的隔热性能及机械强度均满足现行的国家相关规范要求。
具体为：1、铝合金型材：采用优质铝合金型材，型材表面具备较强的抗老化性能，美观环保耐用。
2、门窗玻璃：采用优质浮法玻璃制成的中空玻璃，中隔条采用符合国家有关门窗规范、标准的中空热压胶条，隔热保温性能优越。
3、门窗的密封：采用符合国家有关标准的硅硐密封胶及三元乙丙密封胶条。
4、五金件：采用高档门窗五金，均符合国家标准。
5、纱窗及纱门：窗户的纱窗采用卷帘式隐形纱窗，内开窗为外装式，外开窗为内装式；纱门采用折叠式隐形纱门，均为内装式。
该纱窗、纱门能有效地防止蚊虫进入室内，纱窗的纱网采用玻璃纤维纱，纱门的纱网采用的胶织纱，均具有良好的耐冲击性和使用寿命长等优点。
（2）塑钢门窗塑钢门窗是以聚氯乙稀树脂为主要原料，加上一定比例的稳定剂、改性剂、着色剂、填充剂、紫外线吸收剂等助剂经挤出加工成型材，然后通过切割这、熔接的方式制成门窗框、扇，配装上橡塑密封条、毛条、五金件等附件而制成门窗。
为增加型材的钢性，在规定的长度范围内，型材空腔需填加钢衬，所以称之为塑钢门窗。
塑钢门窗的特点及在使用过程中的注意事项：一、特点：1、型材表明处理：采用PVC原料，质感淡雅时淌，抗老化性能卓越，长期使用无变色，无公害，装饰效果好；2、型材内腔：主型材多腔结构设计，增强了门窗的隔热保温性能和隔声性能，各腔室互隔离，并设有专门的排水腔，最大限度的增加了钢衬腔，提高了门窗的抗风压性能。
3、五金选用的是高档五金配件，配合型材使用使其具有良好的密封性能（雨水渗透性能，空气渗透性能）及抗风压性能；4、中空玻璃部分：采用优质浮法玻璃制成的中空玻璃，中隔条采用符合国家有关门窗规范、标准的中空热压胶条，隔热保温性能优越。

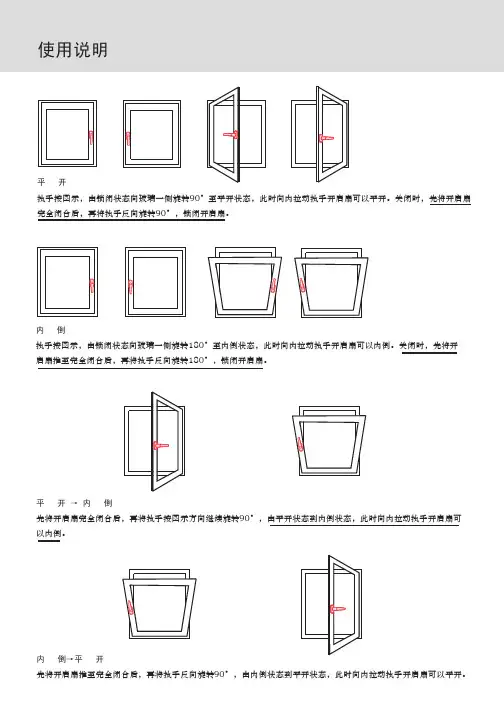

二、门窗使用说明1、内开内倒窗的使用说明：1）、内开：在窗扇确认锁闭的情况下转动窗执手90°（至水平位置）可平开窗扇，关闭窗扇时旋转执手至向下的位置。
内开内倒窗施工方案
内开内倒窗施工方案内开内倒窗施工是一种常见的窗户改造方式，主要用于老旧建筑的装修和改造。
它的施工原理是在原有的窗户框架上进行改造，将窗户的开启方式由向外推开改为向内拉开。
这种开窗方式有很多优点，比如防护性能好、不受风雨侵扰、美观大方等。
下面是一种常见的内开内倒窗施工方案。
一、施工材料准备1.窗户材料：包括窗框、窗扇、五金配件等。
2.工具设备：包括锤子、铁锯、螺丝刀、电钻等。
3.安全用具：包括安全帽、手套、护目镜等。
二、施工步骤1.测量窗户尺寸：首先需要测量窗户洞口的尺寸，确定新窗框的尺寸。
2.拆除旧窗户：根据测量结果，需要先拆除原有的窗户，并清理窗框。
3.安装新窗框：按照尺寸要求，安装新窗框，并使用螺丝等固定好。
4.固定门扇：将窗扇放入窗框中，使用合适的五金配件固定好。
5.调整门扇：调整窗扇的开启力度和角度，保证正常使用。
6.安装玻璃：根据需要，选择合适的玻璃，并安装在窗扇上。
7.安装窗帘轨道：根据需要，安装窗帘轨道，并调整好其位置和长度。
8.清理施工现场：最后需要清理施工现场，确保整洁。
三、注意事项1.安全第一：在施工过程中，需要佩戴好相关的安全用具，如安全帽、手套、护目镜等，确保施工安全。
2.合理测量：在进行施工前，务必准确测量好窗户洞口的尺寸，确保新窗框的准确安装。
3.严格按照施工步骤进行：按照上述施工步骤进行施工，不可一步疏忽，确保施工质量。
4.注意窗门扇的安装方向：窗门扇的安装方向有内开和外开，根据具体需要进行选择，确保安装正确。
5.合理使用五金配件：选择合适的五金配件，并正确使用，确保窗门扇的正常开启和关闭。
6.施工后检查：在施工完成后，应仔细检查窗户的开启、关闭和玻璃的安装情况，确保整个工程质量。
四、效果展示内开内倒窗的施工完成后，能够更好地保护窗户不受外界环境的影响，具有良好的保温、隔音和防盗效果。
窗户的开启方式也更加方便，减少外窗户翻修带来的不便。
整体效果美观大方，能够与室内环境相协调，给人带来舒适的使用感受。
内开内倒窗转角器原理
内开内倒窗转角器原理
内开内倒窗转角器是一种用于连接两个垂直方向相邻窗户的装置，主要由金属或塑料材料制成，具有以下原理：
该装置的作用是通过滑动和旋转两个转轴来使连接的两个窗户相
互靠拢或远离，以达到通风或封闭的目的。
当窗户需要关闭时，通过
拉动或推动其中一个转轴，两个窗户便会紧密地闭合。
当需要通风时，将两个转轴都向内旋转即可使两个窗户向内打开。
此外，内开内倒窗转角器还具备防盗的功能，因为其结构设计独特，难以被外界破坏。
其外观精美，结构简单，使用方便，可广泛应
用于住宅、公共建筑和办公场所等各种窗户的连接与开闭。
安装塑钢窗内开内倒件文字说明
安装塑钢窗内开内倒件文字说明
安装前注意需知，配件刚发过去都是锁死的状态，安装完毕以后转动把手会自动解锁，请勿在安装前强行解锁，弱解锁请致电我咨询安装，以免搞错传动条尺寸
第一步先安装1号和2号上下转角器
上下转角器区别在于圆头下转角的圆头有一圈环吐出来
上转角圆头是安装在竖向，下转角的圆头则是在底下横向
第二步安装3号传动杆，一般传动杆是需要钢锯锯掉
锯掉的位置是把手孔位对好，然后两边转角器各有一个牙刷头一样的部位
是连接传动杆的两边锯齿条卡住牙刷头多余的做个记号切除
第三步导向杆带钩子的一边卡住窗扇的边，另一边安装方式与传动杆一样卡住上转角牙刷头，多余的锯掉
有三个平的小盖板，是安装在牙刷头旁有个白色塑料突起上扣进去然后螺丝拧进去
防误器与提起器防误器是安装在传动杆上面圆头的另一面有些洞的，固定在那上面
提起器安装在防误器对面窗框上，圆头对应防误器的弧形凹部位，关窗的时候与之碰撞
上铰链安装在导向杆上，有位置很好找，螺丝定死就行靠窗框底座这边竖向不需要螺丝固定。
到时候固定在窗框上的底座上的
下铰链底座有个棍子突出来，部分窗子有些原先窗框上没打孔的，需要在窗框上搞个孔让他插进去固定！
翻转锁扣安装在窗框底部横向上面与下转角的圆头对应窗户关闭时圆头进入翻转锁扣的开口内
两个锁点安装在窗框竖向把手方向上转角和传动杆圆头处对应各装一个把手转动位置往下打到底正好重叠。
内开内倒窗培训PPT精选文档31页PPT
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生 命 不 等 于是呼 吸，生 命是活 动。——卢 梭
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
内开内倒窗培训PPT精选文档
36、如果我们国家的法律中只有某种 神灵， 而不是 殚精竭 虑将神 灵揉进 宪法， 总体上 来说， 法律就 会更好 。—— 马克·吐 温 37、纲纪废弃之日，便是暴政兴起之 时。— —威·皮 物特
38、若是没有公众舆论的支持，法律 是丝毫 没有力 量的。 ——菲 力普斯 39、一个判例造出另一个判例，它们 迅速累 聚，进 而变成 法律。 ——朱 尼厄斯
55、 为 中 华 之 崛起而 读书。 ——周 恩来
Hale Waihona Puke
内开内倒窗ppt
对翻转支撑起到一个定 位的作用，同时窗户在 锁闭状态下，它也起到 一个重力支撑作用，使 得窗户在开启与关闭时 也更为顺畅。
垫块
与支撑块配套使用，和 支撑块同时起到窗户关 闭时支撑窗户的部分重 量，疏缓合页或滑撑的 在关闭时长期处于沉重 状态。
防误传动杆
防止误操作，确保窗户 在平开状态的时候直接 切换到下悬状态而导致 窗扇掉落。
锁块
与锁点相配合，起 锁闭作用。 采用斜顶式螺钉，安装快捷
四 内平开下悬窗五金件的选择
执手的选择
• 根据室内的风格和客户的喜好有不同的安 案可供客户选择。
小拉杆的选择
铆钉（NDG-40）
小联头（NDG-01）
窗型过大
窗型过大主要指的是窗扇的尺寸过大，这在 安装时会导致执手侧间距过小，从而使窗户 在开启时刮碰或者窗户无法关闭等现象。
不选配风撑或限位装置
• 在平开状态，突然受到外力（主要是风压） 的作用，使得窗扇拥有一个较高的速度绕 着合页轴转动而撞击洞口或障碍物，在撞 击力的作用下可能会导致玻璃破碎，甚至 合页出现扭曲后，窗扇脱落。
LG10
LG11
规格：298X20X14
规格： 309X19.5X13.5
转角器的选择
ZA1
ZA1大联头与铝杆 连接方式不同
ZA2
与ZA1不 同，通过 螺钉与铝 杆连接
ZA2主要用于 多边多点锁内 开内倒窗中
ZA3
与ZA1不 同，锁点 高度为 8.5mm， 主要用于 单边C槽 的幕墙型 材中。
五、内平开下悬窗的安装
内 平 开 下 悬 五 金 件 安 装 示 意 图
内平开下悬窗部分五金件调节示意图
调节密封压力
63TT断热铝合金内开内到窗说明书
63TT断热铝合金平开窗说明书
一结构特点：
1欧洲先进技术，等压腔密封排水。
2超强尼龙断热隔条，隔热效果显著。
3中空玻璃，隔热隔音，安全可靠。
4三元乙丙胶条，经久耐用。
5内开维护安全豪华。
6国产优质窗锁，后嵌式铰链，安装维修方便。
7圆弧压线，美观大方。
二产品性能：
1抗风压5级。
2传热系数Ko=2.8W/m2k,隔热节能30%。
3隔音性能33dB。
三使用方法：
1该窗开启方式，内平开维护维修。
2手握执手向外推窗扇，使与窗框压紧，
同时朝向铰链一测旋转至水平位置，即
可向内拉为内开。
如图
3手握执手向外推窗扇，使与窗框压紧，同时反方向旋转至垂直位置，窗扇关闭。
四注意事项：
1窗扇开启状态，执手禁止旋转。
2旋转执手避免用力过猛，避免错误旋转或磕碰执手。
3窗扇关闭或开启时，需稍用力（因防止窗扇下垂，助升块摩擦锁点），但不得用力过猛。
4窗扇开启不灵活或打不开，不得硬拉或擅自拆卸，以免损坏配件。
5铝合金禁止硬物划伤，清洗窗框扇及玻璃需用中性清洁剂。
6窗出现质量问题，请与物业管理或厂家联系。
断桥铝内开内倒窗的操作要点及注意事项
断桥铝内开内倒窗的操作要点及注意事项内开内倒窗的专业名称为平开下悬窗，是通过操作执手，可使窗具有内平开、下悬、锁闭等功能的五金系统。
就是既可以跟普通的内平开窗一样，向室内内平开，同时也可以下悬开启，即窗下部分位置不动，而上部向室内倾斜。
这是在欧洲大陆主导的开窗方式，而在我国是一种新型的窗户开启方式。
结构组件五金组件包括：执手、传动锁闭器、传动杆、防误操作器、斜拉杆、欧槽锁座、防提锁座、转角器、内倒锁件、支撑座、上、下部合页与连接角等。
对比优势：良好的通风性能：因为下悬位置就是开和关的中间位置，使房间同大自然的空气自然流通。
避免了室内C02含量过高的危害，同时排除了雨水进入室内的可能性。
清新的空气无疑为人们创作出舒适的居住条件。
便于设计布置：各种系列的五金配件为建筑师设计布置窗户提供了极大的方便，通过执手的联动操作使窗扇有内平开、下悬和关闭功能，由于巧妙设计的支承结构，达到安全操作的目的。
精美的外观。
最常用的内平开下悬窗的五金件，人们只能看到执手和支承部件，而其它的五金件都掩藏在窗扇和窗框里面，在外面是看不到的。
新一代的内平开下悬五金件，除了执手之外，所有的部件都掩藏起来，给人整齐明快的感觉。
极好的安全性：通过窗扇四周布置的联动五金件和执手操作的各种功能，使窗户在关闭时扇窗的四周都锁死在窗框上，因此安全性极好。
便于清洁窗户：简单地操作联动执手，将窗扇外面转到室内，使得清洗窗户的外表面既方便又安全。
断桥铝内开内倒窗的操作1执手向上转动180o，可实现内倒开启，开启角度在5o-10o之间；2执手处于水平位置时，可实现内开功能，内开角度可由下端限位器进行控制；3执手向下旋转至竖直注意要点1、一定要把窗户完全合闭，再开启平开或者上悬，当没有完全关严，就开始一顿乱扭，五金件传杆之间会出现错乱，就会出现关不严，或者悬歪。
2、当出现关不严的情况，先别着急，要慢慢的回调合闭，所谓回调，就是让窗扇回到窗口位置，再来做平开或者上悬。
hopo内开180度内倒五金安装说明
hopo内开180度内倒五金安装说明
1、窗框部分：先要上合页放在窗外框C槽内，位置对准后用螺丝锁紧。
2、窗扇部分：把合页的组件插到C槽内，再将窗扇固定好。
3、组合部分：将合页扇套入到合页组件的凹槽内，再使用螺丝锁紧。
4、窗扇传动配件：将调传动器套进C槽口。
购买五金配件要注意什么
1、外观
先需要有个良好的五金配件，那么它的外表一定要平整光滑才行，同时还要使用手折叠时不容易切换，不能出现一些异常噪音现象。
2、重量
通常来说，这个同样产品重量一般是越重说明它的质量就越好。
3、品牌
在买硬件时，最好是能够有个比较长时间和名声比较好制造商那里买比较合适的，同时还要考虑一下家具跟配件的颜色和纹理。
厨房家具上的把手不可以使用的实木制成，避免在潮湿环境中出现一些变形现象。
4、在品牌方面，
最好是品牌店里购买比较合适的，大多数的高质量的知名硬件可以说都是在专卖店里面，同时像一些不是品牌的产品做工会比较差一些，而且用料方面也是没有办法相比的。
5、在材料方面
比较常用到材料是钢，不锈钢等，像一些好的硬件可以说有着比较高的纯度和精湛。
质量不好的产品会选择一些便宜的材料，而且在加工过程也是比较粗糙。
6、注意五金配件的厚度
一般情况，硬件中厚度和重量高也是质量越好，像一些质量不好，为了降低成本，就会影响了产品的使用和寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内开内倒窗扇使用说明
一、铝合金窗施工位置：
二、型材
1.型材产地：
2.型材说明：
①、外窗为58系列隔热断桥型材配套(4+12A+4)单钢化中空玻璃，型材颜色为外绿色内白色喷涂。
②、阳台窗为50系列内外绿色喷涂型材，配套5mm单玻钢化。
③、内窗为80系列白色喷涂推拉窗，配套(4+6A+4)中空玻璃。
④、楼道及地下室为80系列绿色喷涂推拉窗，配套5mm普通单玻。
三、铝合金窗、玻璃生产厂商及服务电话
1.生产厂商：
2.服务电话：
四、内开内倒窗性能及优点
隔热铝合金门窗的原理在铝型材中间穿入隔热条，将铝型材断开形成断桥，有效阻止热量的传导.隔热铝合金型材门窗的热传导性比非隔热铝合金型材门窗降低40～70%。
⊙采用独立的密封结构，推拉窗采用双胶条双毛条四密封结构；平开窗利用等压原理，采用一道硬密封和两道软密封三密封结构，具有优良的气密性和水密性。
⊙选用高档附件，造型优美，操作灵活，安全可靠，有利于门窗的隔热效果.
⊙采用中空玻璃，提高保温性能和隔声效果。
⊙降低热量传导：采用隔热铝合金型材，其热传导系数为1.8～3.5W/（㎡·k）大大低于普通铝合金型材140～170W/（㎡·k）；采用中空玻璃结构，其热传导系数为3.17～3.59W/（㎡·k）大大低于普通铝合金型材6.69～6.84W/（㎡·k），有效降低了通过门窗传导的热量。
⊙防止冷凝：带有隔热条的型材内表面的温度与室内温度接近，降低室内水分因过饱和而冷凝在型材表面的可能性。
⊙节能：在冬季，带有隔热条的窗框能够减少1/3的通过窗框的散失的热量；在夏季，如果是在有空调的情况下，带有隔热条的窗框能够更多地减少能量的损失
⊙保护环境：通过隔热系统的应用，能够减少能量的消耗，同时减少了由于空调和暖气产生的环境辐射。
⊙降低噪音：采用厚度不同的中空玻璃结构和隔热铝型材空腔结构，能够有效降低声波的共振效应，阻止声音的传递，可以降低噪音30dB以上。
五、内开内倒窗使用说明
1、内开内倒窗的优良气密性、水密性、防盗性等完善的功能，使内开内倒窗普遍使用于欧洲的窗扇上。
2、内开内倒窗通过专用的组件，可以实现窗扇的内平开和内上悬两种开启方式，具有良好的使用性能和安全性，同时可实现较好的通风性能。
3、当窗扇执手呈垂直状态下，窗扇即锁闭关严，保证了最好的防盗功能。
4、当窗扇执手与执手座处于90度的状态下，窗扇即可实现内平开，保证了室内大量的空气流通。
5、当窗扇执手与执手座旋转于180度，窗扇即处于内上悬的状态，保证了阴雨天气室内的空气流通。
6、因本系统自带了防误操作，故用户在每次需要实现窗扇的内平开或内上悬时，请将窗扇闭合，再扳动执手操作，
以避免因误操作而带来系统的损坏。
2008-8-18。
