固态继电器
固态继电器产品介绍
固态继电器产品介绍固态继电器（Solid State Relays，简称SSR）是一种利用固态元件（如半导体器件）进行电气控制的继电器。
与传统的电磁继电器相比，固态继电器具有更小的体积、更高的可靠性、更低的功耗和更长的寿命等优势。
在工业自动化、电力系统、舞台照明、家用电器等领域都有广泛的应用。
固态继电器主要由输入电路、输出电路和控制电路组成。
输入电路接收来自控制信号，通过控制电路对输出电路进行控制。
输出电路通过固态开关（如晶闸管或二极管）实现电气负载的开关控制，可以达到快速响应、精确控制的效果。
1.高精度控制：固态继电器在输入电路方面可以实现高精度的控制，能够在微秒级的时间范围内完成开关动作，而且具有更快的响应速度和更高的控制精度。
这对于一些对于开关时间要求较高的应用场合非常适用。
2.高可靠性：固态继电器没有机械结构，没有触点，减少了由于磨损、腐蚀等因素引起的故障，从而提高了产品的可靠性。
此外，固态继电器还具有抗震动、抗冲击等特性，能够适应各种恶劣的工作环境。
3.低噪音：相比传统的电磁继电器，固态继电器在开关过程中没有机械触点的碰撞和振动，从而减少了产生噪音的可能性，降低了对周围环境和人员的干扰。
4.快速开关速度：固态继电器的开关速度通常可以达到微秒级别，远远快于传统的电磁继电器。
这对于需要频繁开关的应用来说非常重要，可以减少能量的浪费，提高系统的效率。
5.宽工作电压范围：固态继电器通常可以适应较大的工作电压范围，可以在不同的电源条件下正常工作，具有较强的适应性，减少了对系统电源的要求。
6.长寿命：由于固态继电器没有机械部件，因此可以承受更长的工作寿命。
通常，固态继电器的使用寿命可以达到百万次以上的开关次数，而传统的电磁继电器只能达到数万次。
在实际应用中，固态继电器具有广泛的应用领域。
其中一些典型的应用包括：-工业自动化系统：用于控制电动机、加热器、温度控制器等设备，实现对工业过程的自动化控制。
固态继电器的作用及原理
固态继电器的作用及原理一、作用1.信号隔离：固态继电器能够将输入信号与输出信号之间进行隔离，避免输入信号对输出端的干扰。
2.开关控制：固态继电器可以将小电流信号通过控制电路控制大电流负载的开关，实现对电路的开启和关闭，起到调节和保护电路的作用。
3.电路保护：当电路发生短路、过流、过压等异常情况时，固态继电器可以及时切断电路，保护电器设备不受损坏。
4.自动控制：固态继电器可以根据输入信号的变化，自动对输出电路进行控制，实现自动化控制功能，在工业生产和自动化设备中具有广泛应用。
二、原理1.光电耦合原理：固态继电器的核心组件是光电耦合器，它由一个光敏元件（光电导管或光敏二极管）和一个半导体功率开关器件（晶体管或晶闸管）组成。
光敏元件可以将输入的电信号转化为光信号，然后通过光隔离将光信号传递给半导体功率开关器件，从而实现输入信号与输出信号之间的隔离。
2.控制电路：控制电路由输入电源、输入端电阻、输入电容和光敏元件等构成。
当输入电源加上一定电压时，光敏元件会被激发产生光信号，并通过光敏二极管将光信号转化为电流传递给半导体功率开关器件的控制端，从而对其进行控制。
3.开关电路：开关电路由半导体功率开关器件、负载电阻和负载电容等构成。
当光信号传导到半导体功率开关器件的控制端时，开关器件会在输入信号的控制下，通过半导体材料中电子的扩散和输运，形成导通通道或断开通道，从而使得负载电路打开或关闭。
4.输出电压和电流：根据半导体功率开关器件的特性和参数，固态继电器的输出电压和电流可以根据需求来进行调节。
在输入信号施加一定电压时，由于半导体器件内部存在阻抗和电流等限制，输出端的电压和电流也有一定的限制。
常见的固态继电器的输出电压在100V至1200V之间，输出电流在0.5A至50A之间。
总之，固态继电器利用光电耦合器将输入信号与输出信号进行隔离，并通过半导体器件的控制和开关实现对输出电路的控制。
其原理主要依靠光电耦合效应和半导体材料的导通和断开来实现，具有快速响应、可靠性高和寿命长等优点，广泛应用于控制系统和自动化设备。
固体继电器的作用
固体继电器的作用
固体继电器（Solid State Relay，SSR）是一种以固态半导体器件作为控制部分的继电器。
相比传统机械继电器，固态继电器具有速度快、体积小、噪音低、寿命长、免维护、抗振动抗磁场等优点。
下面来分步骤阐述固态继电器的作用。
1、控制电路的保护作用。
固态继电器具有过流、过热、过电压等保护功能，可有效保护控制电路。
如果控制电路中出现过流过大等异常情况，固态继电器会立即切断电源，从而保护控制电路。
2、继电器控制功能。
固态继电器作为一种新型继电器，它可以将微弱的信号控制高负载电路，通过控制继电器开关状态，可以实现对被控电路的连通和分断功能。
3、替代机械继电器。
相比传统的机械继电器，固态继电器使用寿命更长，操作响应速度更快，噪声更小，不受振动和磁场的影响，且即使经过长时间使用也不易损坏。
这些优点使固态继电器逐渐替代传统机械继电器的应用。
4、自动控制系统的控制元件。
固态继电器可以应用在各种自动控制系统中，如安全保护、工艺控制、环境监测、调光控制等。
固态继电器可以更准确地控制电路的开关和断开，从而更有效地保障控制系统的稳定和可靠。
总之，固态继电器在自动控制、电力系统、机器人等领域有着广泛的应用。
随着科技的不断发展，新型固态继电器可能会出现更多先进技术，进一步提高其在工业控制领域的应用。
固态继电器的技术参数及选用

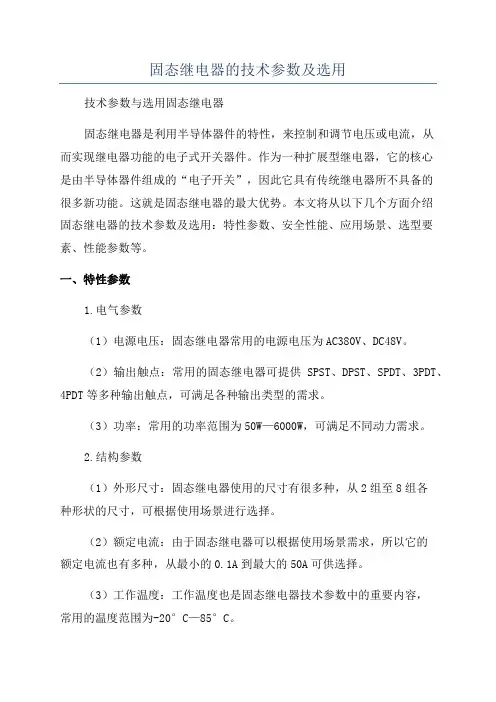

固态继电器的技术参数及选用
技术参数与选用固态继电器
固态继电器是利用半导体器件的特性，来控制和调节电压或电流，从
而实现继电器功能的电子式开关器件。
作为一种扩展型继电器，它的核心
是由半导体器件组成的“电子开关”，因此它具有传统继电器所不具备的
很多新功能。
这就是固态继电器的最大优势。
本文将从以下几个方面介绍
固态继电器的技术参数及选用：特性参数、安全性能、应用场景、选型要素、性能参数等。
一、特性参数
1.电气参数
（1）电源电压：固态继电器常用的电源电压为AC380V、DC48V。
（2）输出触点：常用的固态继电器可提供SPST、DPST、SPDT、3PDT、4PDT等多种输出触点，可满足各种输出类型的需求。
（3）功率：常用的功率范围为50W—6000W，可满足不同动力需求。
2.结构参数
（1）外形尺寸：固态继电器使用的尺寸有很多种，从2组至8组各
种形状的尺寸，可根据使用场景进行选择。
（2）额定电流：由于固态继电器可以根据使用场景需求，所以它的
额定电流也有多种，从最小的0.1A到最大的50A可供选择。
（3）工作温度：工作温度也是固态继电器技术参数中的重要内容，
常用的温度范围为-20°C—85°C。
3.性能参数
（1）使用寿命：固态继电器具有高的使。
固态继电器的优缺点及使用事项
固态继电器的优缺点及使用事项
固态继电器是一种通过半导体器件实现电流控制的电器元件，与传统的机械式继电器相比，具有以下优缺点及使用事项。
优点：
1.无噪音：固态继电器没有机械接触，不会产生电弧和震荡，因此没有噪音。
2.长寿命：固态继电器的寿命比机械式继电器长，因为它没有机械接触，减少了磨损。
3.响应快：固态继电器的响应速度快，可以高速开关，适合高频率的应用。
4.体积小：固态继电器的体积相对较小，可以节省空间。
5.可靠性高：固态继电器使用寿命长，且不受外界环境影响，具有较高的可靠性。
缺点：
1.电流容量小：与机械式继电器相比，固态继电器的电流容量较小。
2.价格高：固态继电器的成本比机械式继电器高，普及率较低。
3.温度敏感：固态继电器对温度比较敏感，需要注意使用环境的温度。
使用事项：
1.固态继电器需要安装散热器，以保证正常工作。
2.固态继电器的使用电压范围需要根据具体型号进行选择。
3.需要避免继电器内部产生电磁干扰，以免对周围的电子设备造成影响。
4.固态继电器需要注意静电保护，防止放电对其造成损害。
固态继电器原理及接线方法
固态继电器原理及接线方法固态继电器（Solid State Relay，简称SSR）是一种非接触式的电力控制元件，它能够将微弱的控制信号转换成相应的高功率负载输出信号，实现电路的开关控制。
本文将介绍固态继电器的原理以及常见的接线方法。
固态继电器由输入控制电路、输出负载电路和隔离传导电路三部分组成。
输入控制电路通常由光电耦合器和触发电路构成，它可以实现高低电平的转换，将来自低压电路的微弱控制信号转换为高压电路的驱动信号。
输出负载电路由一对双向可控硅三极管和电流保护电路构成，它可以根据输入控制信号的变化打开或关闭电路，并将高功率的负载电流传导至外部负载。
隔离传导电路则起到隔离输入与输出电路的作用，避免输入与输出电路之间的电气干扰。
1.直流控制接线：直流控制接线方式包括无源式和有源式两种方式。
（1）无源式直流控制接线方法：这种接线方法是将固态继电器的控制端与直流信号源相连，其中直流信号源可以是直流电源、开关、传感器等。
具体接线方法为：将正极（+）与控制端（+)相连，负极（-）与控制端（-)相连。
在这种方式下，只需要将直流信号源的电压高于触发电压即可激活固态继电器。
此时，当外部触发电路通电，通过光电耦合器输出的光电信号就能够导通SSR的输出端，实现电路的开关控制。
（2）有源式直流控制接线方法：这种接线方法是在无源式直流控制接线的基础上加入控制电源，以增强驱动能力和稳定性。
具体接线方法为：将固态继电器的控制端与控制信号源相连，控制信号源可以是可控硅、继电器、PLC等。
在这种方式下，通过控制信号源的开关状态，控制电源的导通与否，从而实现固态继电器的驱动。
2.交流控制接线：交流控制接线方式包括零火控制接线和触发控制接线两种方式。
（1）零火控制接线方法：这种接线方法是将固态继电器的控制端与零线相连，控制端不接接地线。
具体接线方法为：将控制端与电源的零线相连，在这种方式下，固态继电器的输出信号与交流输入电源的零线同步，从而实现电路的控制。
固态继电器的原理与应用
固态继电器的原理与应用固态继电器是一种可以实现与传统电磁继电器相同功能的电子开关装置。
它使用半导体材料和电子技术代替传统的机械触点，具有高速、长寿命、可靠性高的特点。
本文将详细介绍固态继电器的工作原理以及常见的应用领域。
一、固态继电器的工作原理固态继电器可以通过电子元器件进行控制信号和工作电路的隔离，实现开关的闭合和断开。
其主要由输入控制电路、功率放大器和输出控制电路组成。
1.输入控制电路：接收外部的控制信号，将其转化为符合固态继电器要求的控制电压和电流。
2.功率放大器：根据输入控制电路的输出，将信号放大到足以使输出控制电路工作的程度。
3.输出控制电路：根据功率放大器的输出，控制开关的闭合和断开。
通常采用半导体元件，如绝缘栅双极性晶体管(MOSFET)、双电结型触发二极管(SJT)等。
固态继电器的闭合和断开过程是由输入控制电路的控制信号决定的。
当输入控制电路接收到高电平信号时，输出控制电路将产生足够的电压和电流，使开关闭合。
反之，当输入控制电路接收到低电平信号时，输出控制电路将断开开关。
二、固态继电器的应用领域1.交流电源控制：固态继电器可用于对交流电源进行开关控制，可以实现开关控制的快速和精确。
此外，固态继电器还具有无噪音、无电弧和较小的体积等优点。
2.温度控制：固态继电器可以通过控制加热元件的通断来实现对温度的控制。
由于固态继电器没有机械触点，因此不存在接触电阻和开关频次限制的问题，能够实现更高精度的温度控制。
3.光电控制：固态继电器可用于光电开关控制。
光电传感器测量到光信号后，通过固态继电器输出控制信号，实现对光电开关装置的开关控制。
固态继电器对光信号具有极强的适应能力，能够实现高速、高精度的光电开关控制。
4.油压控制：固态继电器可用于对油压机械的控制。
通过接收压力传感器的反馈信号，控制固态继电器的开关状态，实现对油压的精确控制。
5.电力控制：固态继电器可用于电力系统的控制和保护。
它可以实现对电力设备的开关控制、电压调节、电流限制等功能，具有高速和可靠的特点。
固态继电器
固态继电器简介一〃什么是固态继电器？固态继电器（SSR）是一种全电子电路组合的元件，它依靠半导体器件和电子元件的电磁和光特性来完成其隔离和继电切换功能。
固态继电器与传统的电磁继电器相比，是一种没有机械，不含运动零部件的继电器，但具有与电磁继电器本质上相同的功能。
二〃固态继电器的分类：按工作性质分有直流输入-交流输出型，直流输入-直流输出型，交流输入-交流输出型，交流输入-直流输出型。
按安装方式有装置式（面板安装），线路板安装型。
按元件分有普通型和增强型。
三〃固态继电器优缺点：优点：多数产品具有零电压导通，零电流关断，与逻辑电路兼容（TTL、DTL、HTL）切换速度快、无噪音、耐腐蚀、抗干扰、寿命长、体积小，能以微小的控制信号直接驱动大电流负载等。
缺点：存在通态压降，需要散热措施，有输出漏电流，交直流不能通用，触点组数少，成本高。
四〃固态继电器应用领域：由于固态继电器的内在特点，自问世以来以进入电磁继电器的大多数领域，在少数领域以完全取而代之。
特别是计算机自动控制领域，由于固态继电器的所需驱动功率较底，直接和逻辑电路兼容，不必加中间缓冲器即可直接驱动。
目前固态继电器以被广泛应用于工业自动化控制，如电炉加热系统，熟控机械，遥控机械，电机，电磁阀以及信号灯，闪烁器，舞台灯光控制系统，医疗器械，复印机，洗衣机，消防保安系统等等都有大量应用。
1 典型交流固态继电器的工作原理固态继电器（Solid State Relay，SSR）是一种有继电特性的无触点式电子开关。
具有寿命长、可靠性高、开关速度快、电磁干扰小、无噪声、无火花等特点。
交流固态继电器（过零型）的原理见图1。
固态继电器由三部分组成：输入电路、隔离（耦合）和输出电路，在输入电路控制端加入信号后，IC1光电耦合器内光敏三极管呈导通状态，R1串接电阻对输入信号进行限流，以保证光耦合器不致损坏。
发光二极管LED指示输入端控制信号，二级管VD1可防止输入信号正负极性接反时对光耦IC1造成的损坏。
固态继电器的分类
固态继电器的分类
一、基于电压的分类
1、DC固态继电器：DC固态继电器由带有电容电路的整流装置和半导体开关构成，可以用于12V或24V直流电系统中。
2、AC固态继电器：AC固态继电器具有电容电路或反应器的放电微电路以及由半导体开关组成的控制电路，可以用于110V或220V交流电系统中。
二、基于额定功率的分类
1、低功率固态继电器：低功率固态继电器具有微小的额定功率，多用于控制小功率的电子设备，如水泵、风扇等。
它的额定电流通常在2A以下。
2、高功率固态继电器：高功率固态继电器具有较高的额定功率，多用于控制高功率的电子设备，如照明设备、加热器、电机等。
它的额定电流通常在2A以上。
三、基于额定电流的分类
1、低电流固态继电器：低电流固态继电器的额定电流一般在1A 以下，多用于低功率电子设备的控制，如智能家居系统中的智能家电设备控制。
2、高电流固态继电器：高电流固态继电器的额定电流一般在4A 以上，多用于高功率电子设备的控制，如照明设备、加热器、电机等。
- 1 -。
固态继电器安全操作及保养规程
固态继电器安全操作及保养规程固态继电器是一种常用的电气元件，具有不易损坏、高精度控制等特点，因此在现代工业控制系统中得到广泛的应用。
为保证固态继电器在使用过程中的安全性和长期性能，必须遵循以下操作规程和保养要求。
安全操作规程1. 环境温度固态继电器通常有一定的工作温度范围，在使用之前应确保使用环境的温度在指定范围内。
如果超出了工作温度范围，将会影响固态继电器的性能并可能导致故障。
2. 输入信号固态继电器输入信号的电压也有一定的要求，一般为3-32VDC。
如果输入信号电压过高，则会出现偏差或波动，导致继电器动作异常或误动作。
3. 满负载运行固态继电器通常被设计成在额定负荷下运行，在正常使用过程中请勿超负荷使用。
如果超出额定负荷运行，则会导致固态继电器温度升高、变形、烧毁等问题。
4. 浪涌保护定期检查固态继电器的浪涌保护状态，如浪涌保护失效，将会导致对负载的过多冲击，从而影响继电器寿命。
5. 现场维护在维修或更换固态继电器时，必须将电源断开，并且等待固态继电器的所有元件完全冷却之后才能进行操作。
否则可能会导致个别元件的短路引起火灾风险。
保养要求1. 清洁定期清洁固态继电器，避免继电器表面积聚灰尘或其它杂物。
清洁时使用干燥、无水分、清洁剂非挥发性的布擦拭，切勿使用化学强腐蚀性的溶剂。
2. 检查每六个月左右要检查固态继电器是否出现了故障或磨损，当发现故障或磨损时应及时更换继电器或维修。
3. 环境温度固态继电器不耐高温环境，需放在通风良好的室内环境中。
若长期使用固态继电器在高温环境中，将导致性能损失严重，造成固态继电器失去作用。
4. 避免振动固态继电器在使用过程中应避免振动、碰撞或跌落，以避免对继电器造成损害，检测时需要使用保护套或保护盖子。
5. 绝缘性能在清洁时应注意不破坏绝缘性能，定期检查固态继电器内部绝缘性能是否正常，如发现损坏应及时更换。
结束语以上就是固态继电器的安全操作以及保养规程，它们对于确保固态继电器的正常工作和延长使用寿命非常重要。
固态继电器的工作原理及介绍
固态继电器的工作原理及介绍固态继电器（Solid-State Relay，SSR）是一种采用固态器件代替传统机械继电器的电子元件。
它具有无电弧、无噪音、快速响应、易于集成等优点，因此在现代电子设备控制中得到广泛应用。
以下将分别介绍固态继电器的工作原理、特点及应用。
工作原理：固态继电器采用半导体器件（如晶体管和三极管）来控制工作电路的通断，其基本结构包括一个输入端、一个输出端和一个驱动电路。
当输入端施加正向电压时，通过驱动电路会使半导体器件导通，实现输出端的通断控制；当输入端施加反向电压时，半导体器件截止，输出端断开。
这样就可以实现继电器的开关功能。
特点：1.无电弧：相比传统机械继电器，固态继电器没有触点，不会产生电弧，从而减少了火灾和爆炸的风险，提高了安全性。
2.无噪音：固态继电器不需要机械接触，其工作过程中没有噪音，适用于对噪音要求较高的场合。
3.快速响应：固态继电器的开关速度非常快，可以在微秒级别内完成通断操作，适用于对响应速度要求较高的控制系统。
4.长寿命：由于固态继电器没有机械部件，没有磨损和接触问题，寿命较长，可靠性较高。
5.低功耗：传统机械继电器在开关过程中需要消耗较大的电流，而固态继电器在导通状态下的电流很小，功耗较低。
6.易于集成：固态继电器的体积小、重量轻，可以方便地集成到电路板上，节省空间和成本。
应用：1.微控制器和PLC控制系统：固态继电器可以作为开关或传感器的接口，实现机器控制、工艺控制等任务。
2.电机控制：固态继电器可以控制电机的启动、制动和转向，实现电动机的正反转和速度控制。
3.灯光控制：固态继电器可以控制灯光的开关和亮度调节，应用于舞台照明、室内照明等场合。
4.加热控制：固态继电器可以用于控制加热装置的通断和功率调节，例如电热炉、电热水器等。
5.温度控制：固态继电器可以根据温度传感器的信号来控制加热或冷却装置的运行，实现温度控制。
6.电力分配：固态继电器可以用于电力系统的分配和保护，例如控制电源输出、断路器保护等。
什么是固态继电器
什么是固态继电器一、概述固态继电器(SSR)与机电继电器相比，是一种没有机械运动，不含运动零件的继电器，但它具有与机电继电器本质上相同的功能。
SSR是一种全部由固态电子元件组成的无触点开关元件，他利用电子元器件的点，磁和光特性来完成输入与输出的可靠隔离，利用大功率三极管，功率场效应管，单项可控硅和双向可控硅等器件的开关特性，来达到无触点，无火花地接通和断开被控电路。
二、固态继电器的组成固态继电器有三部分组成:输入电路，隔离(耦合)和输出电路。
安输入电压的不同类别，输入电路可分为直流输入电路，交流输入电路和交直流输入电路三种。
有些输入控制电路还具有与TTL/CMOS兼容，正负逻辑控制和反相等功能。
固态继电器的输入与输出电路的隔离和耦合方式有光电耦合和变压器耦合两种。
固态继电器的输出电路也可分为直流输出电路，交流输出电路和交直流输出电路等形式。
交流输出时，通常使用两个可控硅或一个双向可控硅，直流输出时可使用双极性器件或功率场效应管。
三、固态继电器的优缺点1、固态继电器的优点（1）高寿命，高可靠:SSR没有机械零部件，有固体器件完成触点功能，由于没有运动的零部件，因此能在高冲击，振动的环境下工作，由于组成固态继电器的元器件的固有特性，决定了固态继电器的寿命长，可靠性高。
（2）灵敏度高，控制功率小，电磁兼容性好:固态继电器的输入电压范围较宽，驱动功率低，可与大多数逻辑集成电路兼容不需加缓冲器或驱动器。
（3）快速转换:固态继电器因为采用固体其间，所以切换速度可从几毫秒至几微妙。
（4）电磁干扰笑:固态继电器没有输入"线圈"，没有触点燃弧和回跳，因而减少了电磁干扰。
大多数交流输出固态继电器是一个零电压开关，在零电压处导通，零电流处关断，减少了电流波形的突然中断，从而减少了开关瞬态效应。
2、固态继电器的缺点（1）导通后的管压降大，可控硅或双相控硅的正向降压可达1~2V，大功率晶体管的饱和压浆液灾1~2V之间，一般功率场效应管的导通电祖也较机械触点的接触电阻大。
固态继电器
1.什么是固态继电器，有什么优缺点？固态继电器（亦称固体继电器）英文名称为Solid State Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
固态继电器工作可靠，寿命长，无噪声，无火花，无电磁干扰，开关速度快，抗干扰能力强，且体积小，耐冲击，耐振荡，防爆、防潮、防腐蚀、能与TTL、DTL、HTL等逻辑电路兼容，以微小的控制信号达到直接驱动大电流负载。
主要不足是存在通态压降（需相应散热措施），有断态漏电流，交直流不能通用，触点组数少，另外过电流、过电压及电压上升率、电流上升率等指标差。
2. 固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3.固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4.过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从“开关”切换功能而言即等同于普通的继电器或接触器），我们通常讲的固态继电器多数都为过零型（过零型SSR只能“开关”不能“调压”）。
随机型SSR主要用于“斩波调压”（但随机型SSR的控制信号必须为与电网同步且上升沿可在0°-180°范围内改变的方波信号时才能实现调压，单一电压信号或0-5V的模拟信号并不能使其调压，从“调压”功能的角度讲随机型SSR完全不同于普通的继电器或接触器）。
固态继电器的优缺点及使用事项
固态继电器的优缺点及使用事项
固态继电器是一种电力控制元件，相比传统的机械继电器，具有以下优缺点：
优点：
1. 无噪音：固态继电器没有机械部件，工作时无噪音，适用于对噪音敏感的场合。
2. 长寿命：固态继电器没有机械部件，因此寿命较长，可达数十万次甚至上百万次操作。
3. 体积小、重量轻：相比机械继电器，固态继电器的体积和重量更小，更适合集成化设计。
4. 可靠性高：固态继电器的电路设计比机械继电器简单，可靠性更高，不容易出现故障。
缺点：
1. 价格高：相比机械继电器，固态继电器的价格较高。
2. 可控电流小：固态继电器的可控电流比机械继电器小，因此在控制大功率设备时需要多个固态继电器并联控制。
3. 发热量大：固态继电器在工作过程中会产生较多的热量，需要进行散热处理。
使用事项：
1. 工作电压和控制电流要匹配：固态继电器的工作电压和控制电流需要与被控设备匹配。
2. 注意散热：固态继电器的散热问题需要引起重视，要注意散
热器的选择和散热方式。
3. 避免冲击：固态继电器不能受到过大的冲击，否则容易损坏。
4. 防止静电：在安装和使用固态继电器时，要注意防止静电干扰。
5. 使用合适的安装方式：固态继电器的安装方式应该根据具体情况选择合适的方式，有时需要固定在散热器上。
固态继电器（SSR）的定义
固态继电器（SSR）的定义■固态继电器(SSR)的定义●SSR和有接点继电器的不同所谓SSR，是固态继电器（Solid State Relay）的简称，是⽆可动接点部分的继电器（⽆接点继电器）。
在动作上与有接点继电器相同，但是该继电器使⽤半导体闸流管、晶闸管开关元件、⼆极管、晶体管等半导体开关元件。
另外也使⽤名为光电耦合器的光半导体，使其输⼊输出绝缘。
光电耦合器的特点是⽤光的信号在绝缘空间中进⾏传送，所以绝缘性更好，传送速度也更快。
SSR是⽤⽆接点的电⼦零件制造的，⽐有接点的有很多优点。
其中最⼤的优点是，不会像有接点继电器⼀样因开关⽽损耗接点。
特别是：●可以对应⾼速、⾼频率开关●没有接触不良●发⽣⼲扰⼩●没有动作⾳等，适⽤于⼴泛的领域。
固态继电器(SSR)的构成固态继电器(SSR)的构成固态继电器(SSR) （交流负载开关的代表⽰例）固态继电器(SSR) （交流负载开关的代表⽰例）电磁继电器 (EMR:Electro Magnetic Relay)向线圈施加输⼊电压，使其发⽣电磁⼒，移动可动铁⽚，从⽽切换接点。
不仅可在控制柜上使⽤，还可⽤于其他范围。
⽽且原理简单可低成本加⼯。
电磁继电器(EMR:Electro Magnetic Relay)●SSR的控制（ON/OFF控制、循环控制、相位控制）ON/OFF控制接受温控器的电压输出信号，通过开关SSR来控制加热器的ON/OFF。
在电磁继电器中也可进⾏相同的控制，但是以数秒间隔控制ON/OFF，使⽤数年时需要SSR。
循环控制（G32A-EA）以0.2秒（固定）为控制周期。
其⽅式是使其在0.2秒内ON/OFF，从⽽控制输出电⼒。
接受温控器的电流输出4~20mA来控制循环控制中的注意点进⾏循环控制时，每秒钟接通电源5次（控制周期为 0.2S）。
由于变压器负载中的接通电流⾮常⼤（通常电流的10倍左右）(1)SSR的额定没有余量导致SSR的破坏。
(2)负载电路上的断路器发⽣触发。
什么是固态继电器 有什么优缺点
什么是固态继电器有什么优缺点固态继电器（亦称固体继电器）英文名称为SolidState Relay，简称SSR。
它是用半导体器件代替传统电接点作为切换装置的具有继电器特性的无触点开关器件，单相SSR为四端有源器件，其中两个输入控制端，两个输出端，输入输出间为光隔离，输入端加上直流或脉冲信号到一定电流值后，输出端就能从断态转变成通态。
2固态继电器可应用于哪些场合？固态继电器目前已广泛应用于计算机外围接口装置，电炉加热恒温系统，数控机械，遥控系统、工业自动化装置；信号灯、闪烁器、照明舞台灯光控制系统；仪器仪表、医疗器械、复印机、自动洗衣机；自动消防，保安系统，以及作为电网功率因素补偿的电力电容的切换开关等等，另外在化工、煤矿等需防爆、防潮、防腐蚀场合中都有大量使用。
3固态继电器可分为哪些类型？交流固态继电器按开关方式分有电压过零导通型（简称过零型）和随机导通型（简称随机型）；按输出开关元件分有双向可控硅输出型（普通型）和单向可控硅反并联型（增强型）；按安装方式分有印刷线路板上用的针插式（自然冷却，不必带散热器）和固定在金属底板上的装置式（靠散热器冷却）；另外输入端又有宽范围输入（DC3－32V）的恒流源型和串电阻限流型等。
4过零型SSR与随机型SSR的区别当输入端施加有效的控制信号时，随机型SSR输出端立即导通（速度为微秒级），而过零型SSR则要等到负载电压过零区域(约±15V)时才开启导通。
当输入端撤消控制信号后，过零型和随机型SSR均在小于维持电流时关断。
虽然过零型SSR有可能造成最大半个周期的延时，但却减少了对负载的冲击和产生的射频干扰，成为理想的开关器件，在“单刀单掷”的开关场合中应用最为广泛。
随机型SSR的特点是反应速度快，它可以控制移相触发脉冲达到方便地改变交流电网电压，从而应用于精确地调温、调光等阻性负载及部分感性负载场合。
5过零型SSR与随机型SSR在用途上有什么区别？过零型SSR用作“开关”切换（从。
什么是固态继电器-固态继电器外形和图形符号
什么是固态继电器?固态继电器的外形和图形符号
固态继电器( Solid State Relay，SSR)，是一种全部由固态电子元件组成的无触头开关器件。
由于其具有结构紧凑、开关速度快、工作频率高、无动作噪声、能与TTL和CMOS等集成电路兼容、寿命长等特点，在自动化仪表设备、计算机数据采集和处理系统、交通信号管理系统、防爆场合等领域得到了广泛应用。
固态继电器是一种4端组件，其中2端为输入端、另2端为输出端。
按其控制的负载电源类型可分为直流固态继电器(DC-SSR)和交流固态继电器(AC-SSR)，如图所示。
图固态继电器的外形和图形符号。
固态继电器的分类与工作原理
固态继电器的分类与工作原理固态继电器是一种电气开关装置，用于控制电流和电压的流向，实现电路的分流、分流和隔离。
相对于传统的机械继电器，固态继电器没有机械触点，具有较高的可靠性、长寿命和快速的开关速度。
本文将介绍固态继电器的分类和工作原理。
1.单向导通型：固态继电器只能导通于一个方向，无法逆向导通。
2.双向导通型：固态继电器可以双向导通，即可将电流从两个方向传导，具有更大的灵活性。
3.交流型固态继电器：用于交流电路的控制，可以实现对交流电流的开关控制。
4.直流型固态继电器：用于直流电路的控制，可以实现对直流电流的开关控制。
1.光电耦合器工作原理：光电耦合器是固态继电器中的关键组件，它能够将电信号转化为光信号，实现电路之间的隔离。
光电耦合器由发光二极管（LED）和光敏三极管（光控晶体管）组成。
当输入电流通过LED时，LED产生光信号，该光信号照射到光敏三极管上，使其发生光电转换，产生电流信号。
2.继电器驱动芯片：固态继电器的继电器驱动芯片主要负责将光电耦合器转换的电流信号放大，以控制其他器件的工作状态。
当光电耦合器输出的电流信号达到一定阈值时，继电器驱动芯片放大该信号，并将其转换为高电平或低电平信号，以控制后续电路的开关状态。
3.三极管工作原理：具有功放功能的三极管用于驱动输出负载。
当继电器驱动芯片输出高电平时，三极管处于导通状态，负载电路就会形成通路，电流可以流动。
当继电器驱动芯片输出低电平时，三极管不导通，负载电路就会中断，电流无法流动。
4.辅助电路：总结：固态继电器是一种可靠、高效的电气开关装置，通过光电耦合器、继电器驱动芯片和三极管的协同工作，实现对电流和电压的控制。
不同类型的固态继电器适用于不同的电路需求，广泛应用于自动化控制、机械设备和电子设备等领域。
固态继电器相关资料
固态继电器相关资料固态继电器是一种用半导体器件进行开关控制的电器，并逐渐被应用于现代电气设备中。
相对于机械继电器，固态继电器有许多优点，比如更快的开关速度、更低的噪音和更长的寿命等。
本文将详细介绍固态继电器的相关信息，包括其原理、优点、应用和选择等方面。
一、固态继电器的原理固态继电器是由半导体材料制成的电器元件，其状态可以通过施加电压或改变电场来控制。
最常见的固态继电器结构包括有源杀口晶体管、场效应晶体管和双向可控硅等。
这些器件都具有高速控制、低功率输入、长寿命和高可靠性等优点。
有源杀口晶体管（MOSFET）是固态继电器中最常见的器件之一。
它由一个绝缘的金属栅和一个半导体中的二极管组成，其工作原理是通过改变金属栅上的电压，改变半导体二极管的导电性。
当施加电压时，电子会从半导体中的N型区域流到P 型区域，从而产生一个电流，从而实现开关控制的目的。
场效应晶体管（FET）是另一种常见的固态继电器器件，它与MOSFET类似，但有一些不同之处。
相比于MOSFET，FET的控制能力更强，可以实现更高的开关速度和更低的电压损失。
双向可控硅（SCR）是另一种常见的固态继电器器件，与MOSFET或FET不同，它可以不受电压和电流方向限制，在一定程度内控制电流的方向。
SCR结构简单，价格低廉，因此在某些特殊应用场合中得到广泛应用。
总之，固态继电器通过半导体器件的控制实现开关控制功能，具有快速、安静、可靠和长寿命等优点，越来越得到各种电器设备的广泛应用。
二、固态继电器的优点相比于传统机械继电器，固态继电器有许多优点，下面分别介绍。
1. 快速响应：固态继电器可以在微秒级别内响应，并快速转换其状态。
这意味着，固态继电器可以快速响应各种电气信号，并有效地控制设备。
2. 无噪音：由于固态继电器没有机械部件，因此它们的操作非常安静。
传统机械继电器常常发出“咔嗒”声音，而这对某些应用（比如音乐放大器、医疗设备等）来说是很不利的。
固态继电器的原理分类特性及应用
固态继电器的原理、分类、特性及应用固态继电器(SolidState relay ,简称SSR)是把光控晶闸管和发光二极管封装在一起，两者间保证电的隔离，只有光的联系，和继电器里的线圈与接点互相隔离一样，通过发光管的亮和灭就能控制晶闸管电路的通断, 其功能与普通电磁继电器一样。
固态继电器除了在电路通断过程中无机械运动、无接点、因而没有磨损和火花之外，又把弱电控制信号和强电被控制电路隔离开来，把继电器的功能和优点都体现了出来，同时由克服了继电器的缺点。
固态继电器原理控制电路的直流电压经过限流电阻RI后得到大约10-2OmA的电流，使发光管D发亮，引起小功率光控晶闸管(在此是双向晶闸管)TRIAC1 导通，用它触发主电路里的大功率双向晶闸管TRIAC2 ,使之导通，于是负载L得电。
图中其余电阻电容为过压保护及限流之用。
由图可知，固态继电器有四个引出端，其中两个标有正负号的应按照极性接直流触发信号，其电流不可太大，一般在25mA以下,以免烧毁发光管。
另外两个标有‘'AU或〃〜〃的端子和负载串联后接在交流电路里。
如果被控制的功率大，这两个端子上的导线应该较粗。
固态继电器的种类相当多，其中为控制直流电路而用的直流固态继电器,常常是由光电隔离线路和大功率晶体管组合而成的。
应用最广泛的还是交流固态继电器。
但是后者也并不都是用双向晶闸管（TRlAe）构成的，有的是用两个普通晶闸管（SCR）,以反向并联的方式控制交流主电路的。
就其触发方式来看，虽然多半用过零触发的方式（也叫零压型，或〃Z〃型），但是也有移相触发的（也叫调相型，或用〃型）品种，固态继电器采用移相触发时会产生较大的高次谐波电磁干扰。
固态继电器应用①国外的SSR触发信号（即通过发光管的电流）推荐值为直流IOmA ,国产的SSR触发信号推荐值为直流12-25mA o②多个SSR可以用同一个触发信号，这在三相交流负载的控制上常常用到。
例如，用两个SSR分别串联在两个相里另外一相不控制，这种情况下两个SSR必须同时通断用同一触发信号就可以保证同时动作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔离芯片──PhotoMos 隔离继电器
结构及工作原理
这种隔离芯片的隔离原理如图1所示，它利用了一发光二极管的导通与否
控制另一端信号的截止与导通。
图1 PHOTOMOS 芯片的隔离原理
一端发光二极管的导通可由控制器进行控制，一般它的导通电流为0.9mA ，当有大于0.9mA 的电流通过该发光二极管时，该二极管就导通并发光。
而另一端也即被控制端，实际上是一种固态的继电器由功率MOS 管构成，它截止时相当于被控制端的两点断路，而一旦导通相当于一个固定的电阻，导通电阻为30Ω（典型值）。
对于高输入阻抗的A/D 转换器，这个导通电阻对测量精度的影响是可以忽略的。
它的导通与否由控制端的光电二极管是否发光控制。
当发光二极管导通发光时，被控制端也立即导通；当发光二极管截止时，被控制端也相应断开。
应用上述的隔离继电器的隔离原理，我们就可以对输入信号进行隔离。
在图2中表示了两路信号进入A/D 转换器的情况，()V IN +和()V IN -分别是模拟信号的输入端，而()V AIN +和()V AIN +表示进入A/D 转换器的差动输入端，两路信号经过了MOS 管的隔离，便可以分时连入A/D 转换器的输入端，而它们之间是不会相互影响的。
该MOS管的控制端CON接在CPU的口线上，由主控制器控制接入A/D转换器的输入信号通道。
V
CC
V
CC
CON1
CON2
图2 通道隔离原理
通过表1中的参数值，我们可以列出下面的算式：
ON ON
CC
I V
V R
* 2 -
=
接在PhotoMos管上的限流电阻只要满足上式，当CPU选通时芯片能够导通。
