骨架油封的常见故障原因及排除方法
骨架油封质量检验及失效预防

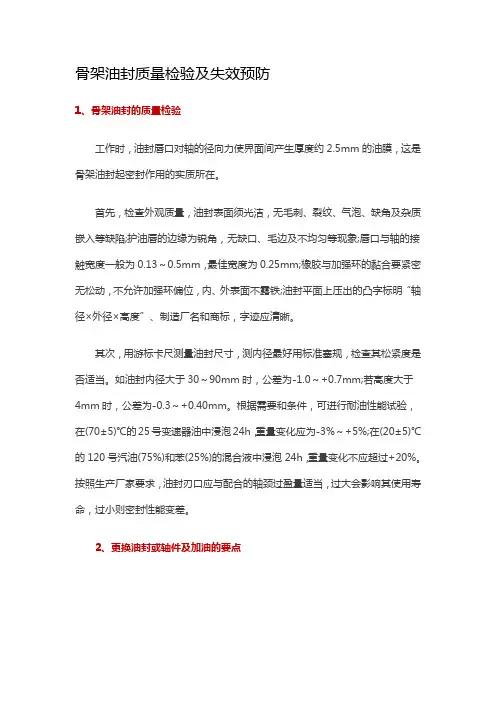

骨架油封质量检验及失效预防1、骨架油封的质量检验工作时，油封唇口对轴的径向力使界面间产生厚度约2.5mm的油膜，这是骨架油封起密封作用的实质所在。
首先，检查外观质量，油封表面须光洁，无毛刺、裂纹、气泡、缺角及杂质嵌入等缺陷;护油唇的边缘为锐角，无缺口、毛边及不均匀等现象;唇口与轴的接触宽度一般为0.13～0.5mm，最佳宽度为0.25mm;橡胶与加强环的黏合要紧密无松动，不允许加强环偏位，内、外表面不露铁;油封平面上压出的凸字标明“轴径×外径×高度”、制造厂名和商标，字迹应清晰。
其次，用游标卡尺测量油封尺寸，测内径最好用标准塞规，检查其松紧度是否适当。
如油封内径大于30～90mm时，公差为-1.0～+0.7mm;若高度大于4mm时，公差为-0.3～+0.40mm。
根据需要和条件，可进行耐油性能试验，在(70±5)℃的25号变速器油中浸泡24h，重量变化应为-3%～+5%;在(20±5)℃的120号汽油(75%)和苯(25%)的混合液中浸泡24h，重量变化不应超过+20%。
按照生产厂家要求，油封刃口应与配合的轴颈过盈量适当，过大会影响其使用寿命，过小则密封性能变差。
2、更换油封或轴件及加油的要点(1)安装前需按规定仔细检查油封外观。
油封唇边刃口及外表面须涂洁净机油，并持专用工具进行压配，要保证工具垂直于机体座孔的平面施力，均匀有序地将油封压装至座孔，避免装歪或用力过猛损伤油封。
(2)测量油封刃口直径时，可不拆去弹簧，用手将油封细心整理使内圈尽量平整，可多测几个位置取其平均值。
测量时用力要适当，不能使其变形影响测量。
(3)与油封配合的轴颈或座孔倒角处应无毛刺、锐边等，如有须修整。
(4)当检修机体须新安装轴件时，应注意油封弹簧是否良好。
轴件涂油，最好是边旋转边安装，以防油封受损伤。
(5)对于大修的发动机，机体上的油封原则上应全部更换，油封老化用肉眼难以分辨，大修发动机时更换全部油封件是明智之举。
骨架油封的结构和密封原理
骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
填料密封的故障及排除方法填料密封的主要优点是结构简单、成本低、适用范围广，主要缺点是使用寿命短、密封性能差。
以下给出几种填料故障的原因及排除方法，供大家在检修过程中参考。
（1）填料挤进轴（或阀杆）和挡圈或轴（或阀杆）和压盖之间的间隙时，多因为设计的间隙过大或偏心。
可通过减小间隙，检查同轴度来解决。
（2）填料外表面被研伤，可能填料压盖外侧泄漏时，是由于填料外径太小。
可通过检查填料函和填料尺寸来解决。
（3）填料圈挤入邻近的圈内，是因为填料圈切得太短。
可通过更换正确尺寸的填料解决。
（4）介质沿填料压盖泄漏，是因为填料装配不当或挡圈又破损。
首先应检查挡圈的情况再重新安装。
（5）靠近压盖一段的填料压得太紧，是由于填料装配不当造成的。
应仔细重新安装。
（6）填料焦化或变黑，是因为润滑失效。
骨架油封的安装方法及注意事项
骨架油封的安装方法及注意事项1、简介骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用,防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
2、安装转弹簧的一面朝里（面向油），有字写规格的的一面朝外。
1、骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
2、双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
3、注意事项油封安装时需要注意确保油封的安装孔槽及设备端面上的残胶、油污、锈渍、毛刺等己清洁干净。
开口油封的安装方向：油封冠部（弹簧槽一侧）朝向密封腔，切勿装反。
安装油封时要保证剖口处处于轴承上方。
密封唇所处的轴面粗糙度须小于或等于1.6μm o除此以外，还要注意油封密封不严是造成漏油的主要因素。
当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
汽车油封失效分析
组合式油封——用于工况条件恶劣的场合，避免了单个油封 并列装配造成的偏差和变形。
压合油封——较早的PTFE油封，压偏后容易产生渗漏。 粘接油封——改进后的PTFE油封，结构稳定，密封性能提高。 带毛毡防尘唇油封——最近使用比较多，应注意散热和脱落。 贴片油封——在油封的唇部贴PTFE薄片,可提高油封耐介质、 耐高温、耐磨等性能, 降低摩擦生热。
丙烯酸酯橡胶（ACM、AEM）——发动机曲轴前油封、 主动锥齿轮油封、变速箱油封
丁腈橡胶（NBR）——半轴、中间轴支撑、轮毂、贯通轴、 差速器、分动器、减振器、方向机等
氢化丁腈橡胶（HNBR）——动力转向油封、寒冷地区轮毂 油封
氟塑料（PTFE ）——大马力发动机曲轴前/后油封
硅橡胶（SI ）——氟塑料油封的橡胶部分
9
五、配合导致的失效
中国第一汽车集团公司技术中心
CHINA FAW GROUP CORPORATION R&D CENTER
唇口划伤：与油封配合金属零件磕碰严重
唇口部损伤、唇口腰部破ຫໍສະໝຸດ 或唇口翻转：轴倒角不良、组装 不良或轴与腔体不同心。组装时在倒角处和轴端涂敷润滑脂。
轴的方向性导致渗漏：使用了用车床加工的轴。用砂轮与金 刚砂纸精加工时，挂上了进给。
中国第一汽车集团公司技术中心
CHINA FAW GROUP CORPORATION R&D CENTER
汽车油封失效分析及解决办法
1
失效： 油封密封唇口部位（内周）泄漏 油封配合部位泄漏（外周） 原因： 油封本身失效 配合不良 装配原因 环境超常 其他因素 密封形式： 旋转、往复、静止 影响因素： 温度、速度、压力、介质、环境、行程
采煤机常见故障及排除方法(机械部分2)
采煤机常见故障及排除方法（机械部分2）2、牵引部常见故障及处理方法-----------------------------40 1）牵引电动机后部积油太多2）制动器制动失效或缓慢3）牵引部与行走箱结合面漏油4）牵引力太小(高压表压力过低)5）牵引速度低6）补油压力低，补油泵排量不足7）补油回路泄漏8）开关手把总跳回“关”位9）工作油温不正常，主牵引链轮就停转10）牵引力超载，采煤机不停11）牵引部发出异常声响12）牵引部位机头齿轮箱发热13）牵引部油乳化14 -1）不牵引故障14 -2）不牵引故障14-3）采煤机不牵引的故障分析14-4）主泵有摆角而采煤机不牵引的故障原因14-5）主泵马达损坏的原因判断法14-6）采煤机不牵引：14-7）采煤机不牵引的背压压力现象分析：14-8）采煤机不牵引14-9）主回路的背压阀压力低15) 采煤机单向牵引16）液压牵引部异常声响17）补油热交换系统低压过低18）液压牵引部过热19）采煤机时牵引时不牵引（液压牵引采煤机）20）制动闸冒烟故障21）液压牵引采煤机牵引无力或不牵引22）链牵引采煤机断链23）MG300P755 - WD 型采煤机截割部与牵引部连接部位的改造3、行走箱常见的故障及处理方法-------------------------------28 1)当实际载荷大于额定载荷时，扭矩轴从剪切槽处折断，不能传递到齿轨轮上。
2)齿轨轮和导向滑靴损坏。
3）MG375型采煤机导向滑靴损坏的原因分析4）走系统齿轨轮导向滑靴损坏4、调高系统常见故障及处理方法----------------------------321）系统不调高。
2）高、低压表均无显示。
3）调高速度慢，齿轮泵的来油有力，高、低压表不显示。
4）滚筒升起后自动下降5）调高出现自动升的现象。
6）调高油缸在下降过程中出现“点头”现象。
7）电控部分调高时好时坏。
8）滚筒不能升降故障9)调高泵故障表现为升降慢或不升降10）调高泵箱冷却器故障泵箱内油乳化严重,导致升降慢11）升降阀组故障12）采煤机滚筒不能调高或升降动作缓慢。
采煤机常见机械故障及处理方法
采煤机常见机械故障及处理方法一、摇臂常见的故障及处理方法故障现象故障分析及排除方法电机齿轮轴后的骨架油封容易漏油（320#极压齿轮油），此油漏出后应该流到下方的溢油口，但是由于机身下运输机过煤常将此溢油眼堵塞，严重的情况下此油可进入截割电动机。
电动机腔有油、且量处理方法一：将电动机拆掉更换密封，更换新油封时可将旧油封垫在新1大。
油封上敲击旧油封同时将新油封安装到位，这样安装不会损坏新油封。
处理方法二：将电机齿轮轴从煤墙处拆掉，第二步将轴承处的套拆掉即可更换油封。
但是一些小的机型采煤机还得将摇臂二轴，也就是惰轮轴拆掉后才能够更换，在安装惰轮轴时注意两轴承中间的距离环，因为由于自重这个距离环在侧面安装时容易掉下来，此时安装需讲求方法。
2离合器在脱开的状态更换铜套。
下发出哒哒的响声。
将铜套更换一个方向，因铜套中孔是等径通孔，故两端都可以用。
离合器的保险销被拧断，此时要更换。
3g15、g16摇臂的离合将离合手把拆掉（手把上6mm的胀销），再将煤墙侧对应的端盖拆掉，器挂上后滚筒不转可将整个离合器取出，换好销轴，在安装过程中先拆的零件最后安装，按步骤进行。
由于行星减速器出轴轴承长时间的工作，圆锥磙子轴承的滚珠磨损，造成行星架轴向窜动，滑动密封的间隙曾大，超出了滑动密封“o”型密封圈的弹性范围，此时就要更换轴承来解决漏油问题。
对于行星减速器两端用圆锥磙子轴承的情况，在安装时就要调整端盖与轴承外环的间隙，一般为0.15mm～0.3mm（图2-3）。
对于采用调心轴承的，间隙应该为零。
4滑动密封漏油问题及测量间隙的方法是压铅丝法：此法就是将端盖拆掉把保险丝放在轴承外处理方法环上将端盖安装上，将螺栓压紧，然后再拆掉，铅丝被压薄后就是间隙的实际尺寸。
此时用减法减掉后余下的间隙就是你要的间隙。
行星头上固定定心座的螺栓是用铁丝串联防松，如果此螺栓松动会造成漏油，严重时滚筒和方法兰盘会掉下来，要求此螺栓应经常检查。
滑动密封“o”型密封圈失去弹性，也是造成漏的原因之一。
油封常见失效原因分析及改善
1
2
3
4
5
油
后油封 座
曲轴
油封
安装
曲轴油封总成漏油失效起因
失效 模式 失效 后果 失效 类型 失效 起因
曲轴 油 座架 油封
成都托克密封件有限责任公司
漏油
温度升高，甚至 烧瓦
子 系 统 失 效
曲轴后端总成漏油失效分析
项目 名称 失效项目 潜在失效模式 潜在失 效后果 潜在失效起因/机理 建议措施
三包故障件分析结果总结
故障件失效现象分布图
数量（件）
失效油封缺陷分布图 10 8 6 4 2 0 偏磨 缺口 裂口 8 5 5
缺陷类型
三包故障件统计分析
对比漏油里程数
1. O公里漏油零件失效主要表现形式是唇口有裂口、缺口现象 。其中：
A 曲轴粗糙度不满足设计要求，致唇口唇部磨损 B 曲轴螺旋纹与油封回油油线方向相逆时对油封的旋转磨擦磨损 C 油封唇品打油过多或安装时润滑油加注过多 以上现象 ，均可掩一件唇口为缺口 3.2000公里以上油封，主要失效形式为偏磨。
失效模式分析
1.装配过程中，对油封唇口保护不到位，唇口被尖锐异物划伤、破裂，造成密封失效； 2.异物卡咬:用油不洁、灰尘侵入、切屑、型砂、异物进入密封系统，这些都可能引起唇口 在安装后运转发生异物卡咬现象造成油封唇口出现缺口。在7#油封唇口表面，我们 就发现了一些金属屑（如图）。
油质等级不满足使 用环境（需求）
加注符合要求的 油介质 1.保持腔体清洁 度。 2.妥善保管，防 止沾上油污、灰 尘或太阳曝晒 。
油内有杂质
油封失效模式分析
项目 名称 失效项 目 潜在失效模式 唇部软化、硬化 ，发生龟裂，磨 损严重，无密封 功能 唇口缺陷 潜在失 效后果 唇部泄漏 配合部泄 漏 （内、外 径) 唇部漏油 潜在失效起因/机理 建议措施
骨架油封的安装方法及注意事项
骨架油封的安装方法及注意事项来自：化工1对1今天要给你们介绍的是骨架油封的安装，油封其实就是指我们常见的密封件，简单地说就是润滑油的密封，它是用来封油脂的机械元件，它将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，那么就一起来了解一下骨架油封的安装方法及注意事项吧。
骨架油封的安装方法及注意事项：简介骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与外部环境隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封的安装方法及注意事项：安装转弹簧的一面朝里(面向油)，有字写规格的的一面朝外。
1、骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
2、双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封的安装方法及注意事项：注意事项油封安装时需要注意确保油封的安装孔槽及设备端面上的残胶、油污、锈渍、毛刺等已清洁干净。
开口油封的安装方向：油封冠部（弹簧槽一侧）朝向密封腔，切勿装反。
=安装油封时要保证剖口处处于轴承上方。
骨架油封安装要求与漏油故障排除
骨架油封的安装要求与漏油故障排除一、骨架油封的结构：骨架油封的结构比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
二、密封原理：1．自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2．安装后，油封刃口的过盈压力和自紧弹簧的收缩力对旋转轴产生一定的径向压力。
3．工作时，油封唇口在径向压力的作用下，形成0．25～0．5mm宽的密封接触环带。
在润滑油压力的作用下，油液渗人油封刃口与转轴之间形成极薄的一层油膜。
油膜受油液表面张力的作用，在转轴和油封刃口外沿形成一个“新月面”防止油液外溢，起到密封作用。
由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
三、造成油封漏油的主要因素油封密封不严是造成漏油的主要因素，当轴出现磨损形成沟槽，即使更换新油封仍不能密封时，是由于油封唇口与轴的接触压力下降，造成安装后油封唇直径与轴径的过盈量太小。
装配方法不当也是造成漏油的重要因素，如密封唇口撕裂、翻卷、自紧弹簧脱落等。
四、油封密封不严而漏油的对策1、掌握和识别伪劣产品的基本知识，选购优质、标准的油封。
高压柱塞泵骨架油封漏油故障原因分析及处理措施
高压柱塞泵骨架油封漏油故障原因分析及处理措施摘要：本文围绕采油厂高压柱塞泵在维修、管理过程中核实的曲轴及连接杆骨架油封漏油的原因，结合现场维修经验，对柱塞泵油封漏油故障进行分析，提出整改措施，对减少柱塞泵油封故障具有一定的指导意义。
关键词：柱塞泵骨架油封采取措施柱塞泵曲轴箱内采用飞溅式机油润滑，在曲轴和十字头连接杆与箱体外部连接处安装骨架油封，防止机油泄漏。
骨架油封由油封体、加强骨架、自紧螺旋弹簧组成。
油封体橡胶唇口的内径比轴颈及连接杆外径小，安装时采用过盈配合。
柱塞泵在运行过程中，经常会出现漏油的现象，有时进行更换后短时间内又出现机油漏油。
这不但造成了泵运行时机油消耗量的增加，同时油位下降后还会造成曲轴轴瓦及十字头缸筒润滑状况变差，容易发生曲轴研瓦或十字头拉缸的事故。
一、柱塞泵骨架油封漏油原因分析1.油封安装偏斜造成漏油油封安装时要求唇口与轴颈部位全面贴合，油封安装偏斜会造成油封体唇口与轴颈或连接杆不垂直，在加强骨架的牵引下，唇口由圆形变为椭圆形，唇口接触面不对称造成偏磨油封唇口，间隙增大造成油封漏油。
2.油封唇口过大或过小造成漏油2.1油封质量不合格，如果油封唇口过大会，安装后唇口与轴颈之间存在间隙，虽然可以被自紧螺旋弹簧固定在轴颈上，但是唇口胶皮会被牵拉变形，唇口与轴颈之间的接触面由环槽型变为单一的环形，接触面变小，不能在唇口与轴颈之间形成润滑油膜，所以密封效果变差造成油封漏失。
2.2如果油封唇口过小，就会造成轴颈或连接杆与油封唇口径向压力过大，这样虽然能增强油封的密封性，但难以在油封与轴颈环槽型接触面上形成油膜，唇口胶皮与轴颈或连接杆发生干磨，短时间内出现漏油。
2.3自紧螺旋弹簧脱落造成漏油。
自紧螺旋弹簧安装在油封唇口外部，起到扶正唇口及调整径向压力的作用。
柱塞泵运行后曲轴箱内温度升高，由于唇口橡胶和轴颈材质的不同，热涨后变形也不同，油封唇口与轴颈之间间隙增大，这时需要通过弹簧弹力约束油封唇口与轴颈的间隙，如果弹簧脱落，不能保持油封唇口对轴颈的径向压力，使油封与轴颈之间间隙增大，造成启泵后短时间内油封漏油。
四轮驱动拖拉机分动器油封漏油故障分析与排除
60 农机使用与维修2010年第3期四轮驱动拖拉机分动器油封漏油故障分析与排除黑龙江农业工程职业学院 范利仁摘 要 四轮驱动拖拉机分动器油封漏油故障比较常见,一般采取更换新油封的方法修复。
虽然油封属于易损件,但频繁更换也会影响农业生产和作业效率。
经过对S NH1004型拖拉机分动器漏油故障的分析,发现了影响分动器油封使用寿命的关键因素,排除了该机的漏油故障,并从零件加工和装配工艺、结构设计、使用维护等方面提出一些改进措施和建议。
关键词 四轮驱动拖拉机 分动器 漏油故障 骨架油封 一、分动器的结构与装配关系国产S NH904/1004系列和东方红1004/1204系列拖拉机均采用F I A T 底盘技术。
该系列拖拉机技术先进,性能优越,性价比高,适合水旱两用,近年来受到农民的普遍欢迎。
该系列拖拉机采用四轮驱动,其前驱动桥的动力由分动器输入(如图1所示),采用人力操纵接合套控制前驱动的接合或断开。
分动器内还装有钳盘式驻车制动器(手刹车)。
图1 S NH1004型拖拉机的分动器分动器安装在变速器下方,中间齿轮将变速器输出轴的动力通过两对齿轮啮合传递到从动齿轮,再通过接合套将动力传向前驱动输出轴。
前驱动输出轴由两口向心球轴承支撑在分动箱中心座孔内,通过花键套与前传动轴连接。
分动器与变速器相通,并充满润滑油。
分动器壳体底部装有放油堵,用于放尽变速器和后桥内的润滑油。
轴的输出端装有一个外露骨架油封,防止润滑油从轴端渗漏。
二、分动器漏油的故障现象与原因分析11故障现象一台新的S NH1004型拖拉机使用2个月后,出现分动器轴端油封渗油现象,随着时间推移渗油逐渐加重,直至热车淌油时,用户更换了原厂油封,同时更换了润滑油。
但使用不到2个月又发现油封处出现污渍。
拆检分动器壳体座孔未见有划痕、裂纹等损伤。
观察油封,发现唇口处有几处细小裂口,说明油是经唇口与轴颈配合处渗出。
检查前驱动输出轴轴颈,未见划痕等损伤,测量轴颈外径也符合设计要求。
骨架油封使用说明培训教材((初级)要点
5
轴表面磨损严重
损轴表面；外部侵入灰尘，磨损轴表面； 侵入灰尘，设置防尘 润滑油劣化，生成氧化物，侵入油封唇 口，磨损轴表面 轴表面有工艺性龟裂或腐蚀点等，加剧 装置；改用优质润滑 油
6
轴的滑动表面有 伤痕或砂眼
磨损而泄漏；轴表面的伤痕、砂眼等与 油封唇口之间形成间隙而泄漏；轴表面 划伤或碰伤
保证轴表面质量，切 勿磕碰
表面硬度不当，高于H
表面硬度保持在HRC30~40，
RC40
表面镀铬最好
3
润滑油含有杂质，表 面磨损严重
润滑油不清洁
保证润滑油清洁
4
偏心过大，轴径向摇
动时油响声
轴承偏心；轴本身偏心
更换轴承，改用耐偏心型
油封
四、骨架油封泄漏原因及排查
6、轴
序号 故障 原因分析 轴表面不洁，粘附灰尘颗粒，侵入油封 唇口处有灰尘， 唇口，磨损轴表面；侵入铸造型砂，磨 排除方法 保证轴表面及油封等 清洁；为了防止外部
往往这样的油封寿命比较长。在有效使用期限内，微量的泄漏是允许的，如
果出现较大的渗漏，必须按照下述油封的常见故障原因及排除方法进行处理。
四、骨架油封泄漏原因及排查
发生泄漏检查要点： （1）骨架油封泄漏的原因： 发生内油封泄漏时，首先应确认发生泄漏的部位。如果不是内油封泄漏， 有时是由于附着了油脂等泄漏以外的原因而误认为是泄漏。 ①内唇部泄漏的主要原因： A.唇口部磨损过大:a.润滑不足 b.有异物卡咬 c.内压大 d.轴表面粗糙度过 大 B.唇口部硬化:a.异常高温 b.内压过大 c.润滑不足 C.唇口部损伤:a.组装不良 b.使用不当 c.轴倒角不良 d.有异物卡咬 D.唇口部翻转:a.轴倒角不良 b.组装不良 c.内压过大 E.油封无异常:a.轴损伤有凹窝 b.轴方向性 c.轴偏心过大 d.安装方向反了 e.轴磨损过度
液压系统动密封装置常见故障原因及对策
液压系统动密封装置常见故障原因及对策一、往复运动密封装置常见故障的原因及对策下面介绍两种典型的密封系统－滑环式组合密封件和Y形密封件在往复运动液压缸中的应用。
滑环式组合密封件的优点主要是活塞结构紧凑，且由于滑环材质本身自润滑性能好、摩擦系数低，液压缸作往复运动时摩擦阻力极小，并可避免液压缸的“爬行”和异常噪声。
Y 形密封件是应用最广泛的一种唇形密封件，是一种比较经济的密封装置。
其优点主要是成本低廉，且密封性能比较可靠。
但活塞的结构尺寸较前者稍大，活塞密封装置在工作中会因为存在于左、右两个唇形密封件间的背压而产生密封件工作状态物不稳定，并会发生密封件翻滚和窜动，而导致密封件唇缘或根部啃切等现象。
为防止该现象，可以采用以下措施：1. 控制滑移面配合精度（取Hg/fg）；控制活塞与缸筒内径间的间隙；采用整体式活塞。
2. 控制间隙的同时，加开导油口；采用整体式活塞。
3. 沿活塞两端面对着唇形密封圈的凹槽部位加工均布导油孔，同时控制间隙。
4. 在唇形密封圈的凹槽处加纯胶支承环。
由丁腈橡胶和聚氨酯橡胶制作的Y形圈在使用中出现的故障原因及排除方法分别见表1和表2。
表1 丁腈橡胶Y形圈常见故障原因及对策表2 聚胺酯橡胶Y形圈常见故障原因及对策二、旋转运动密封装置常见故障原因及对策旋转运动密封装置是由骨架油封及其座孔（油封安装腔体）和相应的动密封副偶件（轴）所构成。
其故障型式一般表现为沿油封外径与座孔配合面间的泄漏及沿油封密封唇缘与转轴间的泄漏，而导致这两类泄漏的原因很多。
沿油封外径与座孔配合面间的泄漏主要原因有油封座孔尺寸过大，油封孔内表面粗糙或有坑穴，油封装配不当而导致装置位置不正以及油封外径失圆等；沿油封密封唇缘与轴面间的泄漏原因有油封唇缘磨耗过大或偏磨，唇缘部有刻痕、损伤及变形等缺陷，由于装配不当引起唇口翘起、弹簧脱落和唇缘翻转，胶料变质导致溶胀及硬化，轴偏心、粗糙及缺损等。
具体原因及对策见表3。
表3 旋转密封装置用骨架油封常见故障原因及对策。
油封常见故障原因及排除方法
油封常见故障原因及排除方法
王建国;蒋衍志;李魁龙
【期刊名称】《黑龙江科技信息》
【年(卷),期】2016(000)011
【摘要】本文介绍了油封的特点和技术参数，概述了油封的工作机理，说明了影
响油封性能的主要因素，阐述了油封的安装使用技术要求，分析了油封的常见故障及其解决方法，最后例举了油封的工程应用实例。
油封是一种应用于机械的轴承处，功用在于把油腔和外界隔离，对外防尘，对内封油的自紧式唇状密封。
油封的典型结构主要由唇口、冠部、弹簧、骨架、底部、腰部和副唇组成。
【总页数】1页(P94-94)
【作者】王建国;蒋衍志;李魁龙
【作者单位】大庆油田采油一厂生产保障大队，黑龙江大庆 163000;大庆油田采
油一厂生产保障大队，黑龙江大庆 163000;大庆油田采油一厂生产保障大队，黑
龙江大庆 163000
【正文语种】中文
【相关文献】
1.拖拉机常见故障原因及排除方法 [J], 王晓东
2.拖拉机变速器常见故障原因与排除方法 [J], 苗云成;刘国伟
3.农用水泵在起动和运行过程中最常见的故障原因及排除方法 [J], 李光新
4.喷油器常见故障原因与预防排除方法 [J], 王国政
5.拖拉机制动系常见故障原因与排除方法 [J], 丁新红
因版权原因，仅展示原文概要，查看原文内容请购买。
油封的知识
一、什么是油封？答：油封是一般密封件的习惯称谓，顾名思义：油封是用来封油（油是传动系统中最常见的液体物质，也泛指一般的液体物质）的机械元件。
从油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法，但习惯上一般旋转轴唇形密封圈叫油封，静密封和动密封（一般往复运动）用密封件叫密封件。
一般在密封件的定义上辨证是没多大意义的。
更多的是注重油封的实际应用和解决密封装置泄露中所起的作用。
二、什么是骨架油封？答：骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
三、汽车上一般有哪几种油封？答：发动机: 曲轴--曲轴前,后油封气门--气门油封 (发动机修理包o型圈) (分电器油封,水泵油封,平衡轴油封,机油泵油封...)；凸轮轴--凸轮轴油封；变速器: 变速器--变速器前,后油封换档杆油封 (变速器修理包o型圈) (分动器--分动器前,后油封)；后桥: 半轴--后半轴油封差速器--(前)后角矢油封后轮油封前轮油封方向机油封(方向机修理包o型圈) 方向助力器油封 (前半轴油封)。
凡是运转体箱内有液体润滑油而又与外部相连接的部位都需要油封。
有些是橡胶的，有些是金属的，多数是钢骨橡胶的，如曲轴后油封，变速箱前后油封，左右半轴油封，主减速器前油封，空压机曲轴油封等四、轴封和油封是同一种产品吗？答：是，广义上它们同属于旋转轴动密封的不同称呼，狭义上的区别轴封多指泵轴端汽封，旋转的泵轴与固定的泵壳之间的密封，防止高压液体从泵内沿轴漏出，或者外界空气沿轴渗入。
骨架油封漏油的原因及解决措施
骨架油封漏油的原因及解决措施
一、油封漏油的原因
1）装配原因
①由于压装工装原因，导致油封压装后变形；
②在装配过程中，油封通过螺纹或花键，导致唇口处划伤；
③由于油封位粗糙度低，压装力过大，导致弹簧失效或唇口翻转。
2）骨架原因
由于油封弹簧材质和制造问题，导致其性能失效。
弹簧失效形式为：弹簧过紧或过松，过松时弹簧压紧力小，无法达到密封效果，过
紧时弹簧压紧力大，油封与旋转轴之间配合不当，导致油封异常磨损，最终发生漏油。
3）工作介质原因
工作介质即为油液。
油封材料的选择应考虑其与油液的相容性，二者相容性差，会产生唇口溶胀、硬化，软化、龟裂等，最终发生漏油。
4）唇口磨损原因
①清洁度问题：铸件型砂、机加工铁屑、油液杂质等，大量积存油封唇口部位，工作时发生异常磨损；
②油封位与旋转轴不同轴，油封压装后发生偏磨，唇口异常磨损；
③油封唇口处锂基脂润滑不良，会发生干摩擦，导致异常磨损。
5）轴的原因
①旋转轴表面粗糙度、硬度不合理，汽车行业目前普遍选用粗糙度不低于0.8，与油封配合部位会采用高频淬火，硬度不低于HRC55；
②旋转轴表面有缺陷，例如：腐蚀、划痕、方向性刀痕等。
二、油封漏油的解决方案。
骨架油封早期失效漏油的分析与对治措施
骨架油封早期失效漏油的分析与对治措施针对刮板输送机减速器骨架油封发生漏油的问题，结合骨架油封密封原理，简单分析漏油原因，然后对其安装结构进行分析，并提出工艺改进措施，解决油封早期失效漏油问题，避免造成后期整机的严重损坏。
标签：骨架油封；唇口；漏油1 概述近几年减速器骨架油封经常发生失效漏油现象，既影响产品外观质量，又污染环境。
如果不予重视，后期严重缺油会引起齿轮、轴承等关键零件损坏失效，进而造成整机报废。
文章从油封密封机理入手，对油封漏油问题进行研究，提出应对措施以期提高使用寿命。
2 骨架油封密封机理骨架油封一般由橡胶体、骨架和自紧弹簧组成，橡胶体上形成一个唇口，在自由状态下唇口直径要比轴径小，与轴配合有一定的“过盈量”。
因此当骨架油封装到轴上就对轴产生一个径向力，随着使用的磨损，径向力会逐渐减小，而自紧弹簧可以补偿骨架油封对轴的径向力。
在径向力的作用下轴上形成一个接触环形带，并且形成一层极薄的油膜，这层油膜既能防止油液的泄漏，还能保证唇口的散热和润滑，是骨架油封密封效果和使用寿命的关键。
3 漏油初步分析骨架油封安装在轴承盖上与耐磨套相配合。
根据统计数据分析早期漏油的原因，可以按照油封的结构进行分析，主要有唇口部位和骨架配合部位两方面。
根据油封密封机理可知，要避免油封唇口部位泄漏，首先要控制唇口油膜，而骨架配合部位则要控制好配合状况。
3.1 唇口部位漏油分为以下几个原因（1）油封唇口橡胶材料劣质，直接导致在早期发生泄漏。
主要表现为随温升硬化甚至龟裂，储存运输中的润滑油使唇口发生溶胀软化，而唇口材料耐磨性能低下则会导致提前磨损。
（2）与唇口配合的耐磨套外圆质量的优劣直接影响油封的使用效果。
例如，耐磨套表面太粗糙导致配合面形成粗大的波纹接触，随着减速器内压增大势必发生泄漏。
另外如果耐磨套外圆直径超差同样会导致泄漏，如果直径偏小，径向力则变小，不能承受内压而发生泄漏。
又或者直径偏大，径向力就变大，使唇口发生非正常滑动摩擦，致使早期失效而发生泄漏。
骨架油封的常见故障原因及排除方法
骨架油封的常见故障原因及排除方法
骨架油封属于动密封元件，“临界油膜”的存在，是油封密封的充分必要条件，无泄漏的密封是不允许的，也是不可能的。
因为润滑油膜的存在是保证油封刃口实现润滑摩擦锁必不可缺的，而润滑油膜的存在，使得一定量的泄漏不可避免。
对旋转用油封，在使用过程中，如果在运行初期的50~100 小时之内发生微量的泄漏是允许的。
随着运转时间的加长，泄漏会逐渐停止，往往这样的油封寿命比较长。
在有效使用期限内，微量的泄漏是允许的，否则，必须按照下述油封的常见故障原因及排除方法进行处理。
1、骨架油封不良，造成早期泄漏
2、装配不良，发生泄漏
3、唇口磨损
4、油封与工作介质相容性不良，唇口软后、溶胀或硬化、龟裂
5、橡胶老化
6、轴
油封刃口处“临界油膜”的存在，对减少油封刃口磨损、增长油封寿命是十分有益的，尤其是当几个油封并列使用时，更应特别注意润滑油（脂）的供给，否则，将因缺油形成干摩擦，致使油封被烧坏, 一般选用锂基润滑脂最好。
为保证润滑脂的清洁，及时排除油脂中积存的杂质或其他有害杂质，定期更换润滑脂是重要的。
因此，从结构设计上，必须留有注油孔和排油孔，为防止油封密封腔的温度升高，有时开设通气孔也是很重要的。
骨架油封失效后的快速处理
