二、声波透射法原理1、检测方法在地下连续墙施工前,根据每幅墙的结构形式与墙段长度预埋一定数量的声测管,作为换能器的通道。
测试时每两根声测管为一组,通过水的耦合,超声脉冲信号从一根声测管中的换能器中发射出去,在另一根声测管中的换能器接收信号,超声仪测定有关参数,采集记录储存。
换能器由孔底同时往上间隔不大于10cm逐点检测,遍及整幅墙身。
声波透射法检测报告
受控号工程质量检测报告工程名称:检测内容:采用声波透射法检测基桩完整性(如是地下连续墙,请参照连续墙检测相应规范)单位名称委托单位:建设单位:设计单位:施工单位:监理单位:勘察单位:检测单位:说明:1、报告及骑缝未加盖检测报告专用章无效;2、报告复印件未加盖检测报告专用章无效;3、报告无检测人、编写、审核、批准签名无效;4、报告涂改无效;5、本报告复议期为十五天。
检测单位地址: XXXX检测单位资质证书编号: XX XX XX XX邮政编码:XX 电话:XX目录1 工程概况 (3)2 检测概述 (4)3 现场检测 (5)4 数据分析与判定 (7)5 检测结果 (7)6 结论 (7)附表1:基桩声波透射法检测结果汇总表 (11)附图1:声波透射法检测曲线及波列图 (11)附图2:试桩平面位置示意图 (12)附件现场检测影像资料附件:工程质量现场检测见证确认表(略) (12)1 工程概况工程概况见表1。
表1 工程概况表2 检测概述2.1检测目的、方法采用声波透射法,检测灌注桩桩身完整性,判定桩身缺陷的位置、范围和程度。
2.2 检测依据1 设计图纸、岩土工程勘察报告及相关施工记录;2 经批准备案的检测方案;3 《建筑基桩检测技术规范》(JGJ 106-2014);4 国家和地区有关法规及标准。
2.3仪器设备试验所用仪器设备见表2.3。
仪器设备均在正常使用有效期内。
表2.3 仪器设备一览表序号仪器设备型号规格编号检定/校准证书编号检定/校准有效期1 非金属超声检测分析仪22.4检测原理声波透射法基本方法:基桩成孔后,灌注混凝土之前,在桩内预埋若干根声测管作为声波发射和接收换能器的通道,在桩身混凝土灌注若干天后开始检测,用声波检测仪沿桩的纵轴方向以一定的间距逐点检测声波穿过桩身各横截面的声学参数, 然后对这些检测数据进行处理、分析和判断,确定桩身混凝土缺陷的位置、范围、程度,从而推断桩身混凝土的连续性、完整性和均匀性状况,评定桩身完整性等级。

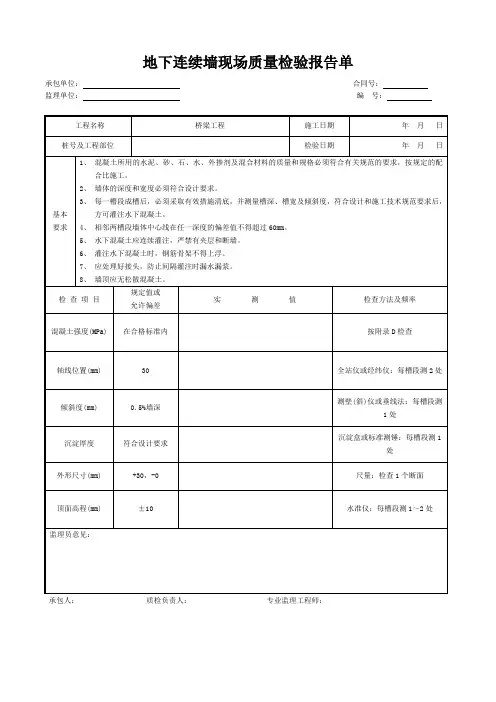

地下连续墙现场质量检验报告单
承包单位:合同号:
监理单位:编 号:
工程名称
桥梁工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1、混凝土所用的水泥、砂、石、水、外掺剂及混合材料的质量和规格必须符合有关规范的要求,按规定的配合比施工。
2、墙体的深度和宽度必须符合设计要求。
3、每一槽段成槽后,必须采取有效措施清底,并测量槽深、槽宽及倾斜度,符合设计和施工技术规范要求后,方可灌注水下混凝土。
轴线位置(mm)
30
全站仪或经纬仪:每槽段测2处
倾斜度(mm)
0.5%墙深
测壁(斜)仪或垂线法:每槽段测1处
沉淀厚度
符合设计要求
沉淀盒或标准测锤:每槽段测1处
外形尺寸(mm)
+30,-0
尺量:检查1个断面
顶面高程(mm)
±10
水准仪:每槽段测1~2处
监理员意见:
承包人: 质检负责人: 专业监理工程师:
4、相邻两槽段墙体中心线在任一深度的偏差值不得超过60mm。
5、水下混凝土应连续灌注,严禁有夹层和断墙。
6、灌注水下混凝土时,钢筋骨架不得上浮。
7、应处理好接头,防止间隔灌注时漏水漏浆。
8、墙顶应无松散混凝土。
检 查 项 目
规定值或
允许偏差
实 测 值
检查方法及频率
混凝土强度
声波透射法在地下连续墙完整性检测中的应用
地 区得 到 了泛 的应 用 , 为 混凝 土结 构 无 损检 测 的 成 重要手 段 。
l 声 波 透 射 法 检 测 地 下 连 续 墙 完 整 性 的 基 本
原 理
由超声 脉 冲发射 源在混 凝土 内激发 高频 弹性脉 冲
波, 并用 高精 度 的接 收 系统 记 录该 脉 冲 波 在 混凝 土 内 传播过 程 中表现 的波 动特性 。混凝 土 和其它 各 向同性
Absr c :Th a i rn i ls,o e ai n a d d t n l ss o r s — oe s n c d tci n i r s n e n t e p pe . An ta t e b sc p c p e i p r to n a a a a y i fc o s h l o i ee to s p e e td i h a r
第 2 9卷 第 6期 20 0 9年 1 2月
隧 道建 设
.
Vo . 9 N0 6 12 .
D c 2 O e . O9
Tu n l Co s r c i n n e n t u to

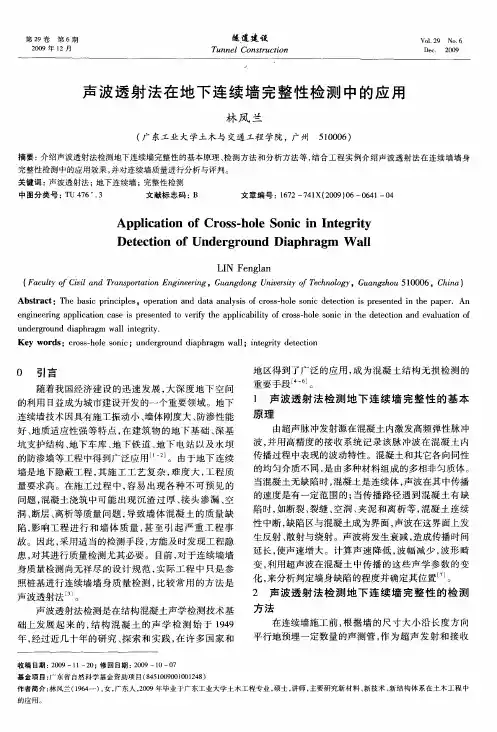

声 波 透射 法在 地 下 连 续 墙 完 整 性检 测 中的应 用
