大屏幕液晶显示屏背光灯及高压驱动电路原理与维修(一

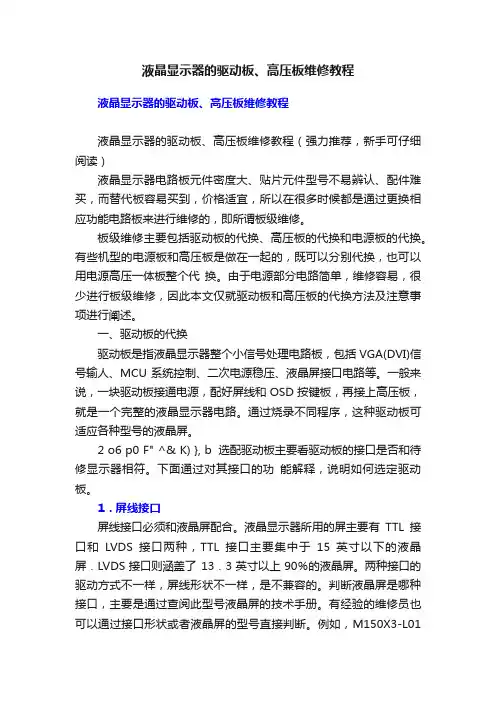

液晶显示器的驱动板、高压板维修教程
液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程液晶显示器的驱动板、高压板维修教程（强力推荐，新手可仔细阅读）液晶显示器电路板元件密度大、贴片元件型号不易辨认、配件难买，而替代板容易买到，价格适宜，所以在很多时候都是通过更换相应功能电路板来进行维修的，即所谓板级维修。
板级维修主要包括驱动板的代换、高压板的代换和电源板的代换。
有些机型的电源板和高压板是做在一起的，既可以分别代换，也可以用电源高压一体板整个代换。
由于电源部分电路简单，维修容易，很少进行板级维修，因此本文仅就驱动板和高压板的代换方法及注意事项进行阐述。
一、驱动板的代换驱动板是指液晶显示器整个小信号处理电路板，包括VGA(DVI)信号输人、MCU 系统控制、二次电源稳压、液晶屏接口电路等。
一般来说，一块驱动板接通电源，配好屏线和OSD按键板，再接上高压板，就是一个完整的液晶显示器电路。
通过烧录不同程序，这种驱动板可适应各种型号的液晶屏。
2 o6 p0 F" ^& K) }, b 选配驱动板主要看驱动板的接口是否和待修显示器相符。
下面通过对其接口的功能解释，说明如何选定驱动板。
1．屏线接口屏线接口必须和液晶屏配合。
液晶显示器所用的屏主要有TTL接口和LVDS接口两种，TTL接口主要集中于15英寸以下的液晶屏．LVDS接口则涵盖了13．3英寸以上90％的液晶屏。
两种接口的驱动方式不一样，屏线形状不一样，是不兼容的。
判断液晶屏是哪种接口，主要是通过查阅此型号液晶屏的技术手册。
有经验的维修员也可以通过接口形状或者液晶屏的型号直接判断。
例如，M150X3-L01是LVDS接口的液晶屏，而M150X3-T03则是TTL接口的液晶屏，二者的区别就在型号后缀的一L 和一T上。
所以，如果自己不能明确判断液晶屏的型号，一定要把液晶屏上与型号有关的所有字母和数字告诉驱动板经销商。
LVDS接口引脚数在30个以下，数据线名称为DO一、DO+、D1一、D1+、D2一、D2+、 CK～、CK+、D3-、D3+等。
液晶电视机原理与维修技术
液晶电视机原理与维修技术2020-03-29 10:05海信TLM32XX系列大屏幕液晶电视背光灯电路原理及分析海信32寸液晶电视要紧采纳韩国三星屏和LG屏，以下把三星屏背光驱动电路进行介绍；在本文的第一部分，介绍了背光灯管及驱动电路，并对驱动电路的要求进行了较详细的表达，下面以韩国背光灯高压驱动电路在液晶电视机中，是一个单独工作的受控于CPU的电路组件，其要紧作用是点亮液晶灯管的数量、点亮电压、启动特性均不相同，背光灯高压驱动电路其输出特性必须适配于所驱动的液晶屏驱动电路组件是不能互换的。
背光灯高压驱动电路组件部分要紧由；振荡器、调制器、功率输出电路及爱护检测电路组成，在三星32分采纳一块ROHM〔罗姆〕公司的单片集成电路BD9884FV来完成〔图1虚线框内〕，功率输出采纳N沟道变压器、谐振电容及背光灯管〔CCFL〕完成〔并有输出电压、输出电流取样电路〕，以上这几部份安装在图1一、信号流程及工作原理；图1中 CPU部分送来的操纵信号操纵振荡器开始工作，产生频率约100KHz的振荡信号，送入调制器内部电路，输出高压并点亮背光灯管。
PWM调制信号改变输出高压脉冲的宽度达到改变亮度的目的，背光灯管点亮后 L2、C及CCFL的组合又使串联在背光灯管上的取样电阻R上的压降作为背光灯管的工作状态取样电压输送到爱护检测电路〔由10灯管工作电流显现专门，爱护检测电路操纵调制器停止输出。
由于三星32寸屏是采纳16只背光灯管，又由于背光灯管不能并联和串联应用，因此必须每个背光灯管配压驱动组件图片，图2B是要紧元件标注。
图2A图2 B【郝铭原创作品转载二、集成电路BD9884FV 及MOS功率输出模块SP8M3介绍1、BD9884FVBD9884FV是ROHM〔罗姆〕公司专门为液晶显示屏背光灯高压驱动电路设计的系列集成电路之一〔适合不高压驱动电路，每块BD9884FV 可支持到8只灯管驱动。
BD9884 特点；1〕2通道输出半桥拓扑结构〔电路上改变即可用于全桥结构〕2〕内置灯管电流、电压反馈检测操纵电路3〕支持多灯管方案4〕软启动功能5〕具有时刻锁存短路爱护6〕具有欠压和过压爱护7〕具有脉冲〔PWM〕输入和直流输入两种亮度操纵方式8〕具有待机操纵功能〔由STB脚实现〕9〕供电电压5～11V10〕具有内置同步移相通讯接口，支持多IC并联使用，实现大屏幕多灯管驱动〔16根灯管〕11〕SS0P-B28封装〔表面贴片〕BD9884FV 外形如图3所示内部框图如图4所示各引脚的功能及实测电压值见表1〔用数字表测〕图3图42、SP8M3SP8M3是N沟道 + P沟道组合功率放大MOSFET模块具有体积小、功率大、导通电阻小、对称性好、无需图5 SP8M3 内部电路及外形图6 SP8M3内部N沟道及P沟道参数三、BD9884FV差不多电路介绍三星32寸液晶屏采纳了两块BD9884FV完成对16灯管背光灯的鼓舞驱动，电路比较复杂，为了便于对三星32寸液晶屏16灯管背光灯高压驱动电路的明白得，先介绍图7所示的采纳一块BD9884FV构成的两灯管驱动电路的差不多方案。

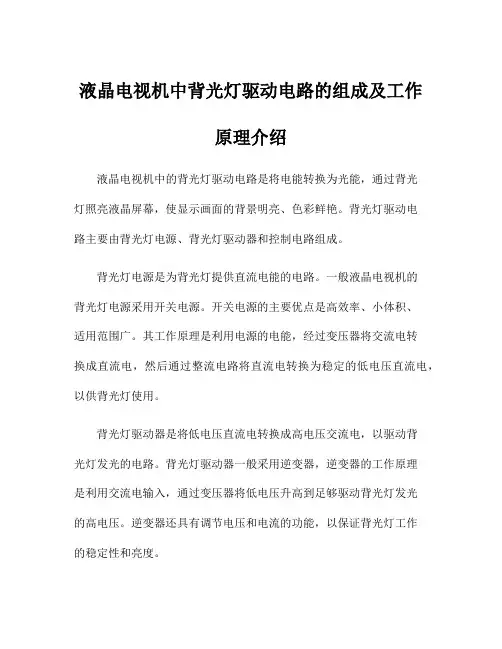

液晶电视机中背光灯驱动电路的组成及工作原理介绍
液晶电视机中背光灯驱动电路的组成及工作原理介绍液晶电视机中的背光灯驱动电路是将电能转换为光能，通过背光灯照亮液晶屏幕，使显示画面的背景明亮、色彩鲜艳。
背光灯驱动电路主要由背光灯电源、背光灯驱动器和控制电路组成。
背光灯电源是为背光灯提供直流电能的电路。
一般液晶电视机的背光灯电源采用开关电源。
开关电源的主要优点是高效率、小体积、适用范围广。
其工作原理是利用电源的电能，经过变压器将交流电转换成直流电，然后通过整流电路将直流电转换为稳定的低电压直流电，以供背光灯使用。
背光灯驱动器是将低电压直流电转换成高电压交流电，以驱动背光灯发光的电路。
背光灯驱动器一般采用逆变器，逆变器的工作原理是利用交流电输入，通过变压器将低电压升高到足够驱动背光灯发光的高电压。
逆变器还具有调节电压和电流的功能，以保证背光灯工作的稳定性和亮度。
控制电路是控制背光灯开关和亮度的电路。
液晶电视机的控制电路通常由主控芯片和各种传感器组成。
主控芯片是整个电视机的控制中心，可以接收用户的指令，并根据不同情况对背光灯进行开关控制和亮度调节。
传感器可以感知环境亮度、温度等因素，根据感知结果调节背光灯的亮度和温度，以提供更好的视觉效果和用户体验。
总结一下，液晶电视机中背光灯驱动电路的主要组成部分包括背光灯电源、背光灯驱动器和控制电路。
背光灯电源将电能转换为直流电以供背光灯使用，背光灯驱动器将低电压直流电转换成高电压交流电以驱动背光灯发光，而控制电路则负责控制背光灯的开关和亮度调节。
这些组成部分相互配合，将电能转换为光能，最终照亮液晶屏幕，展现出清晰亮丽的画面。
液晶显示器背光维修详解
液晶显示器背光维修详解一、背光单元介绍液晶显示器的背光系统目前有两种方案：一种是CCFL灯管，另一种就是目前比较流行的LED背光屏。
由于LED背光系统因为寿命长、故障率低，几乎不存在维修，所以我们今天所说的液晶显示嚣的背光维修说的都是CCFL维修。
CCFL冷极性背光系统一般来说有供电、高压板、灯管三部分组成。
我们做维修时，必须把某一个功能单元电路进行细划分块，然后分清楚各部分功能之间的连接关系。
背光系统的供电一般来说都是由一体板的电源部分或外接电源适配器提供+１２V 工作电压。
高压板是负责把１２V直流电压通过PWM控制电路，转换成脉冲直流电，再经过升压变压器，提升到８００――１５００V的脉冲电压，直接点亮CCFL灯管。
我们现在用的CCFL灯管一般点亮电压在１２００－１５００V，正常工作时电压在６００－８００V，工作电流在５－７MA左右。
我们现在维修时常用的冷极型灯管有两种。
二、背光工作原理详解现在液晶常用的升压方案有三种：一种是在维修中比较常见的明基方案，使用P沟道场管降压来实现调光，再通过两只PNP三极管组成自激振荡升压电路完成升压工作。
第二种是使用一只NP复合场管，由PWM IC直接控制场管推动升压变压器来完成升压动作。
第三种要想排除液晶背光的故障，就必须了解液晶显示器背光各单元电路的作用，把有可能引起背光保护的原因全部想清楚。
与背光正常工作的几个部分电路：驱动板送出的ONOFF和ADJ信号，一体板或电源适配器的＋12V供电，高压板的升压电路，PWM控制电路，过压过流采样电路，灯管接插座，灯管连接线，灯管。
ON/OFF信号ON/OFF信号就是对高压板提供开启和关闭的信号，从字面上就可以看出来。
ON/OFF信号一般为高电平开启，低电平关闭。
但也有少部分高压板是需要低电平开启，高电平关闭的，这类高压板只有我们在更换高压板或驱动板时才需要考虑电平转换。
一般情况下ON/OFF信号的电压为3.3V左右，一般不起过5V。
液晶电视背光板（高压板）电路原理
液晶电视背光板（高压板）电路原理一台完整的液晶一般由液晶屏、主板、按键板以及高压板组成（又称升压板），另外，在一些特殊的液晶彩显中还带有音频板以及USB插口板等。
而早期的高压板均为独立型的高压板，即：需要由一个12V电源的电源盒来提供，另有部份机子主电源与升压板是连在一起的。
先来讲讲液晶屏的构造再讲升压板原理或许各位会听得更明白些。
目前，市场上液晶屏主要有三星、中华、奇美等等，而追其构造，均由液晶粒子屏、玻璃、信号处理板及灯管等组成！一方面，主板上提供的信号经信号处理板解码后送到液晶粒子屏，推动液晶粒子翻转，这时是看不到亮画面的，因方没有背灯管（即贴在液晶左右背处，即上面说的灯管）的照射光，只有背景一点黑暗的图象。
另一方面，主板产生信号后，紧接着升压板也开始工作，推动灯管发光，并在背灯管的照射下，液晶显示器才能显示完整的图象。
在了解以上的大概状况后，我们不难理解：升压板的作用就是点亮灯管的确是这样，升压板的作用就是推动灯管发光，以产生背景照亮灯。
但是，话又说回来，灯管如同日光管一样，其内部充满了氖气，要想让它发光，必须在其未点亮前产生1500V的高压来击发内部的气体，一旦气体导通后，则必须要有600~800V电压、9MA左右的电流供其发光，这就使得普通的12V或者市电的220V电压跟本达不到其要求，因此必须升压。
而此时，所有发光的条件都满足了，背灯管当然就发光了。
是这样的，这时背灯管是发光了，而且如果给主板加信号的话，画面就出来了，没错一切似乎都正常。
但是，大家要明白，多数的液晶显示器是由直流电压控制开关的（即开关只控制主板信号，不能关掉12V），这时，如果关机会出现什么现象大家想想，主板至液晶屏控制信号是切断了，但升压板呢，背灯管没关掉呀，没关掉当然就一直亮着，亮着当然在关机时就出现全白的显示（呵呵，这样不仅浪费电，而且很难看呀），为此必须从主板中引出一路控制升压板上脉宽IC供电电压，即控制电压（根据机型及厂家设计状况，由高低两种电压控制，一般均为3.3或5V控制），只有有了控制电压，才能保证升压板上的供电随着开关机器而通断（另有一部份机子是控制IC 振荡等）。
液晶平板电视背光板原理与故障检修
液晶平板电视背光板原理与故障检修理论上，液晶屏幕的寿命在2万到4万小时，但实际上，很多液晶彩电在使用3到4年之后，图像等各方面的指标均会下降。
究其原因，主要是其“幕后主角”——背光电路故障引起的。
一、背光电路结构现代液晶彩电的背光电路与整机其他部分的电路是相对独立的。
正常的开机流程是：开机后液晶屏幕先初始化，进入工作状态，而后背光电路工作。
背光电路的工作状态直接关系到整个显示屏的图像优劣。
由于目前液晶彩电追求超薄、轻量化，且整机电路结构紧凑；故必然造成种种不利的机内环境因素，因此背光电路故障在液晶彩电中占的比重很大。
液晶彩电的背光板是位于液晶屏背后的，称为背光模板。
整个模板的电路构成框图如图所示。
类似于常见的高压发生器电路。
其最终负载是荧光灯管(它是液晶彩电的背光板最终的换能部件，和普通目光灯管类似，更像广告牌用的霓虹灯，因为它也没有灯丝)，其专业术语全称为：冷阴极荧光灯管(CCFL)。
它正常工作需要1干多伏的交流高频电压(而正规CRT彩电的行变压器则输出的是20多干伏的直流电压)。
所以在液晶彩电中充当“行变压器高压包”角色的高频变压器，在结构上要精细简单得多，易于实现贴片组件式的结构。
在荧光灯管的选择上，存在数量上的区别。
目前的液晶彩电背光电路设计，主要分三种，分别是二灯、四灯和六灯结构。
在设计上主要是灯管数量的差别和相应的高压线包的多少。
电路上，维修的重点即放在背光模板的高压板上，高压板常见接口标识含义见表1。
其中灯的亮度由主控电路送来(数字控制方式是采用脉宽调制波进行等效控制电压的调高或调低)，其最终结果是对高压板中的主芯片(主要作用是以PWM方式完成逆变作用)输出的PWM驱动信号进行控制，从而改变高压，控制灯管亮度。
现行高压板电路上，笔者查阅了有关资料，常用BIT3106、D2960等型号作为主控IC，另外，也常见TL1451，其为16脚封装，各脚功能见表2。
在高压板上，此芯片较为明显，均为贴片结构。
液晶显示屏背光驱动集成电路工作原理
液晶显示屏背光驱动集成电路工作原理液晶显示屏已经成为现今个人电子设备的主要显示技术之一。
在许多种液晶显示屏中，背光驱动器集成电路（IC）是控制屏幕亮度和对比度的关键组件。
本文将介绍背光驱动器集成电路的工作原理和其对液晶显示屏的影响。
1.液晶显示屏的类型在谈论液晶显示屏背光驱动集成电路之前，我们需要先了解液晶显示屏的种类。
液晶显示器可以分为直接驱动型和间接驱动型两种。
直接驱动显示器中每个像素都被控制，而在间接驱动显示器中，一个像素由若干个液晶单元（LCU）组成。
LDC 需要通过背光来显示亮度和对比度，因而需要背光驱动集成电路来控制背光的亮度和色调。
2.背光驱动器集成电路基础背光驱动器集成电路是一种控制和供电背光的芯片。
基本上，这个芯片将电能转化为光能，控制屏幕亮度，并在使用时保存能源。
集成电路包括控制器和转换器，其中控制器处理来自计算机或其他设备的信号以控制背光亮度，而转换器将光转换为背光的适当电压和电流。
背光驱动器集成电路包括一些主要结构块：控制器、逆变器、放大器、电容和电感。
控制器和电源面板可以与显示器电路板上其他元件交换数据来控制背光。
逆变器可将直流电能转换为交流电，供给灯管的点灯。
放大器被用于发出液晶屏幕所需的强烈信号，以获得最好的效果。
在电容和电感方面，它们被用来维持逆变器的稳定工作并减少噪声。
一些背光驱动器集成电路可以自动调节背光的亮度，这有助于减少屏幕耗电量并更好地适应不同环境下的需求。
此外，这些芯片还可以实现颜色调整，以改善图像的质量，并击败背景光线的影响。
3.背光驱动器集成电路的使用领域背光驱动器集成电路常应用于数字相框、平板电视、笔记本电脑、便携式媒体播放器等具有液晶显示屏的设备。
它们被广泛用于任何需要高分辨率和力量控制的设备中。
4.背光驱动器集成电路的工作原理在显示器被打开时，大约80V到100V的直流电压被导入背光驱动集成电路。
该电路将电压转换为高频交流电，以控制高压直流电的输入，并在有需要时调整背光的亮度。
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修
大屏幕液晶显示屏背光灯及高压驱动电路原理与维修一、背光灯原理冷阴极灯管（CCFL）由冷阴极发射电子极和阳极构成，极之间通过电解质溶液隔开。
当极中有电流通过时，冷阴极发射电子极会产生电子，这些电子会被阳极电场吸引，从而释放出光线。
为了使冷阴极发射电子极产生电子，需要通过高压驱动电路提供足够的电压和电流。
一般冷阴极发射电子极的工作电压为600V至1500V，工作电流为3mA至6mA之间。
二、高压驱动电路原理高压驱动电路主要用于提供极高的电压和电流，以驱动冷阴极发射电子极。
高压驱动电路主要由变压器、整流电路和驱动电路组成。
变压器是高压驱动电路的核心部件，其作用是将输入的低压交流信号转变为高压交流信号。
在一般的液晶显示屏背光灯中，变压器主要采用高频变压器。
高频变压器通常采用磁导材料作为磁芯，以提高变压器的性能和效率。
整流电路用于将高压交流信号转换为高压直流信号，以供冷阴极发射电子极使用。
整流电路一般采用桥式整流电路，其具有整流效果好、波动小的特点。
驱动电路用于控制高压驱动电路的输入和输出。
驱动电路通常由高压电荷泵和高压切换电路组成。
高压电荷泵用于将输入的低压信号转换为高压信号，以供后续的驱动电路使用。
高压切换电路用于控制高压输出的开关，以实现对冷阴极发射电子极的驱动。
三、维修方法在维修大屏幕液晶显示屏的背光灯及高压驱动电路时，常见的故障有背光灯不亮、背光灯亮暗不均等。
下面将介绍一些常见的故障排除方法。
首先，可以检查背光灯驱动线路是否有松动或断开的情况，需要检查传输线路、接头和电源控制板是否有损坏。
如果有松动或断开的情况，需要重新连接或更换。
其次，可以检查高压驱动电路是否正常工作，需要使用万用表测量驱动电路的输入和输出是否符合规格。
如果发现输入或输出不正常，需要检查电路板上是否有元件损坏或焊接问题，需要重新焊接或更换损坏的元件。
最后，如果以上方法都没有解决问题，可能需要更换整个背光灯驱动电路模块。
这需要具备一定的电子维修技能和相关工具，建议找专业的维修人员进行更换。
详解液晶彩电背光灯驱动电路
详解液晶彩电背光灯驱动电路为了让冷阴极灯管安全、高效稳定地工作，其供电与激励必须符合灯管的特性。
具体而言，灯管的供电必须是频率为30kHz~100kHz的正弦交流电。
如果给灯管两端加上直流电压，会使部分气体聚集在灯管的一端，则灯管就会一端亮一端暗。
在液晶彩电中，电源板输出的电压为+24V或+12V直流电压，显然不能直接驱动背光灯管，因此需要一个升压电路把电源板输出较低的直流电转换为背光灯管启动及正常工作所需的高频正弦交流电。
这个升压电路组件就是常说的背光灯驱动板（Inverter），又称逆变器、升压板或高压板。
在液晶电视机中，背光灯驱动板是一个单独工作且受控于CPU的电路组件，其主要作用是点亮液晶屏内的背光灯管，并在CPU的控制下进行启动、停止（on/off）及亮度调节。
背光灯驱动板主要由振荡器、调制器、功率输出电路及保护检测电路组成，如1图所示。
在实际电路中，除功率输出部分和检测保护部分外，振荡器、调制器及控制部分通常由一块单片集成电路完成，这类集成电路常用的主要有BD（Rohm公司生产，如BD9884FV、BD9766等）及OZ系列（凹凸微电子公司生产，如02960、02964等）；功率输出管多采用互补的功率型场效应管，有的采用3脚和8脚（①~③脚为S极，④脚为G 极，⑤-⑧脚为D极）贴片封装型，常见型号有D454、RSS085、D413、TPC8110、FDD6635.FDD6637等，如图2所示；还有的采用由N沟道和P沟道组合的5脚或8脚MOSFET功率块（①脚为Sl极，②脚为Gl极，③脚为S2极，④脚为G2极，⑤~⑧脚为D1、D2极），如SP8M3、TPC8406、4614、APM40520、P2804ND5G等，如图3所示。
保护检测多由集成电路10393、358、393或LM324及其外围元件来完成。
输出电路主要由高压变压器、谐振电容及背光灯管组成，并设有输出电压、输出电流取样电路。
液晶显示屏背光驱动集成电路工作原理（图）
液晶显示屏背光驱动集成电路工作原理（图）振荡控制电路主要包括振荡器、调制器、激励输出、保护控制电路，位于背光板的输入控制接口和功率放大电路之间，其主要功能如下：①接受CPU的控制指令（ON/OFF），产生高频振荡信号。
②接受CPU送来的亮度控制信号（PWM），对高频振荡进行PWM调制。
③把PWM调制信号放大并输出。
④接受输出电路反馈来的电压、电流取样信号，进行保护控制。
振荡控制电路是背光板部分的前端电路，功率小、电路复杂，电路功能较多。
为了液晶屏生产厂家为了便于配套，这部分电路均采用一块集成了上述功能的集成电路。
目前，市场上有很多此类背光板前端集成电路提供。
这些集成电路都是考虑到不同的屏幕尺寸、不同的电路形式、不同的控制方式及不同的供电电压精心设计的，功能齐全、稳定可靠。
采用这种集成电路的背光板，功能强大、外电路简单、成本下降，故障率也减小很多。
图5.1是一个采用6只CCFL灯管的26寸液晶屏背光板，图5.2是一个采用EEFL灯管的32寸液晶屏背光板。
可以看出，振荡控制集成电路只占了极小的位置，整个电路板非常简洁、工整，维修也极其方便。
目前比较常见的、背光板上应用较多的振荡控制集成电路有以下几种。
①美国仙童（FAIRCHILD）公司的FAN7316、FAN7317、FAN7313等。
②微科（MICRO）公司的OZ960、OZ964、OZ9910、OZ9925、OZ9938等。
③硕颉（ Bitek）公司的BIT3101、BIT3109、BIT3105、BIT3106等。
④MSP(Mstart)公司的MP1026、MP1029、MP1038等。
⑤罗姆（Rohm）公司的BD9883、BD9884、BD9886等。
还有很多集成电路的型号不胜枚举。
对于维修人员来说，把这些集成电路的资料收集起来，了解各集成电路的引脚功能，对背光板维修的帮助极大。
5.1典型振荡控制集成电路的工作流程图5.3是一块典型振荡控制集成电路的内部框图。
液晶高压板原理与维修
液晶高压板原理与维修液晶高压板（也称逆变器、升压板、背光板、背光灯驱动电路或背光灯电源。
）该电路的作用是将开关电源电路提供的DC12/24V低压直流电压转换为液晶面板所需要的AC1000V～1800V的高频交流电压，点亮液晶面板背光灯管CCFL（冷阴极荧光灯）或者无阴极EEFL 灯管。
在液晶彩电中，逆变电路一般独立做成一个条状电路板，一般的高压条的输入电压为8～24V，输出电流为8mA左右，输出频率为45～75kHz，输出工作电压为几百伏至上千伏，多数为1600V左右。
1）高压条的输入端大体上有4个信号：一、是电源，小屏幕一般为12V，大屏幕一般为+24V；有保险丝的一般来说是正极二、是接地端，三、是背光开启／关断控制端(ON／OFF)；控制脚一般是3.3V和5V，也有个别是接地的四、是亮度调整端(ADJ)。
2）高压条的输出口接CCFL背光灯管，每个输出口由两根线组成，一根为高电平，一根为低电平。
由于输出端口有高压，所以要注意在通电时不要用手去碰，以免触电，对身体造成伤害。
另外需要说明的是，高压条的输出接口有窄口和宽口之分。
通常，液晶彩电的液晶屏灯管有2个、4个、6个、8个或更多，这就需要高压条也应该适当配对，也就是说，这些灯管要分别由高压条的输出口进行驱动，小屏幕液晶彩电一般为10个以下，随着屏幕尺寸的增大，所采用的灯管数也会相应增加。
灯管的多少与屏的大小有关，一般来说：15英寸屏为2根灯管，19英寸屏为4根灯管，26英寸屏为12根灯管，32英寸屏为16根灯管，37~42英寸屏为20根灯管。
3）高压板工作原理高压板实际就是逆变电路，主要由驱动控制电路(振荡器、调制器)、直流变换电路、驱动电路(功率输出管及高压变压器)、保护检测电路、谐振电容、输出电流取样电路、CCFL背光灯等组成。
在实际的背光灯逆变电路中，常将振荡器、调制器、保护电路集成在一起，组成一块小型集成电路，一般称之为驱动控制IC。
工作原理:，该控制信号一般来自微控制器(MCU)部分。
液晶屏背光板工作原理及维修
液晶屏背光板工作原理及维修液晶屏（Liquid Crystal Display，简称LCD）背光板是液晶显示器中的重要组成部分，它起到照明的作用，使得显示器显示出来的图像能够被人眼清晰地看到。
本文将从背光板的工作原理和维修两个方面进行详细介绍。
一、液晶屏背光板的工作原理1.光源：液晶屏背光板一般采用冷阴极荧光灯（CCFL）或者LED作为光源。
CCFL是一种采用荧光体结构的灯管，其工作原理是通过高电压激发荧光体产生可见光；而LED则是利用电子与空穴的复合释放光信号。
2.光导板：光源发出的光线会被光导板更加有效地进行导光。
光导板通常采用有机玻璃或者聚碳酸酯材料制成，其表面会覆盖一层反射膜，以使得光线能够更好地被反射和扩散。
3.均匀器：光导板导光的过程中，部分光线会经过反射膜的反射和扩散，使得光线能够更加均匀地照射到液晶屏的背面。
均匀器一般采用一层均匀膜或者微透镜阵列，来将光线进行均匀化处理。
4.偏振片：背光板通常会加装两层偏振片，一层放在光源的一侧，另一层放在光导板的一侧。
偏振片能够将光源发出的非偏振光转化为线偏振光，使得后续液晶分子能够更好地对其进行调制。
综上所述，液晶屏背光板通过将光源发出的光线进行均匀化处理，并使其转化为线偏振光，为后续的液晶分子对光线进行调制提供条件，从而实现对图像的显示。
二、液晶屏背光板的维修当液晶屏背光板出现故障时，可能会导致屏幕发暗或者亮度不均匀等问题。
以下是一些背光板故障的常见原因和维修方法：1.光源故障：如果液晶屏背光板采用CCFL作为光源，那么可能出现灯管老化或者熄灭的情况；如果采用LED作为光源，可能会出现LED故障或者功率供应问题。
维修方法是更换故障的灯管或者LED，或者修复供电电路。
2.反射膜损坏：反射膜损坏会导致光线无法被良好地反射和扩散，从而影响背光的均匀性。
维修方法是更换反射膜或者导光板。
3.均匀膜或微透镜阵列损坏：均匀膜或者微透镜阵列的损坏会导致光线无法良好地进行均匀化处理，从而影响背光的均匀性。
液晶屏背光板工作原理及维修
液晶屏背光板工作原理及维修背光板在液晶电视机中的作用背光板也称Inverter板即逆变器板，它的作用是将一个直流电压转变为多个交流电压，作为液晶屏灯管的工作电压，它的输入、输出连接框图如下图。
背光板有三个输入信号，分别是供电电压、开机使能信号、亮度控制信号，其中供电电压由电源板提供，一般为直流24V（个别小屏幕为12V）；开机使能信号ENA即开机控制电平由数字板提供，高电平3V时背光板工作，低电平0V时背光板不工作；亮度控制信号DIM 由数字板提供，它是一个0-3V的模拟直流电压，改变这它可以改变背光板输出交流电压的高低，从而改变灯管亮度。
背光板有多个交流输出电压，一般为AC800V，每个交流电压供给一个灯管。
三、背光板工作原理方框图背光板电路由输入接口电路、PWM控制电路、MOS管导通与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成，其工作原理方框图如下：四、背光板各部分电路介绍1、输入接口电路1）供电输入电压输入接口电路中的供电输入电压一路直接加到MOS管导通电路，作为MOS管的供电电压（24V或12V）；另一路经晶体管稳压控制电路加到PWM控制IC，作为PWM控制IC的供电电压（一般为5V）。
2）开机使能信号ENA输入接口电路中的开机使能信号ENA经过相关的三极管、电阻、电容电路后加到PWM控制IC，作为PWM电路的控制开关。
ENA为高电平（3-5V）时PWM电路工作，ENA为低电平（＜2V)时PWM 电路不工作。
一种典型电路是数字板过来的ENA信号经过电阻、电容电路后直接加到PWM控制IC的ENA脚，如下图：另一种典型电路是数字板过来的ENA信号通过三极管、稳压管控制电路，将电源板过来的供电电压进行降压、稳压，产生ENA电压，加到PWM控制IC的ENA脚，如下图：3）亮度控制信号输入接口电路中的亮度控制信号DIM或BRTI ，经过相关的电阻、电容电路后加到PWM控制IC的亮度控制脚DIM或BRTI ，通过控制PWM驱动脉冲宽度控制灯管的亮度。
【精品】液晶显示器背光灯驱动维修
液晶显示器高压板芯片级维修技液晶显示器高压板电路元器件布局紧凑，许多元器件采用的是双面安装，因此查找具体元器件或走线都比较困难。
由于末级升压变压器很难购买到,因此对一些高压板单独设计的电路，一般采用更换整板的方法进行维修,即所谓"板级"维修,维修成本视驱动的CCFL数目不同而定，一般在百元以内。
在电源、高压一体化设计的机型中,多由于空间所限或查找接口不易，还是提倡采用更换单个故障元器件的方法来维修，即所谓的”芯片级”维修..4.1高压板电路故障的判断方法对于高压板(逆变电路)的检修,可采用以下方法进行分析和判断。
高压测试棒触碰法对于开机后闪一下即黑屏的故障,可采此法。
开机后,电源指示灯为绿色,马上用高压测试棒（也可用单支万用表表笔）触碰高压输出插头焊脚,看是否有微弱蓝色火花出现，如果有火花出现，故障在灯管本身或接插件问题。
注意多灯管的要逐一进行试验.这里强调开机后马上进行测试，主要是为避免保护电路启动后造成误判.根据实际经验,冷机即使灯管损坏，保护电路启动也需要几秒以上，而热机或者刚断开电源不久又重新通电，保护电路启动仅需～2s。
因此要掌握好检测时机.图6—18所示为Royer结构逆变电路各主要元器件损坏后190页，共322页第6章液晶显示器高压板代换与维修技法的故障现象示意图.图6-18Royer结构逆变电路各主要元器件损坏后的故障现象示意图如果在保护电路未动作之前测得无放电火花产生，则应测量各级供电电压是否正常,背光灯启动信号电平是否正确。
用示波器测量末级驱动管或者控制集成块信号输出引脚是否有以上波形(具体频率因机型而异，通常幅值在10～20％,）。
如果有波形,故障一般在升压变压器、二次侧高压输出电容或灯管。
图6—19所示是Royer 结构逆变电路各点波形示意图.图6-19Royer结构逆变电路各点波形示意图.代换法因为冷阴极荧光灯没有灯丝，其损坏与否不能凭简单的电阻测量法进行判断，只有将其接于正常的逆变电路上,通过观察其发光状况才能确认.。
液晶电视背光驱动板的原理与维修
液晶电视背光驱动板的原理与维修一、液晶电视背光驱动板的原理液晶电视的背光驱动板主要由背光源、LED驱动芯片和电源组成。
其工作原理如下：1.电源供电：首先，背光驱动板需要接收电源的供电，通常为12V或24V直流电源。
电源会将交流电转换成直流电，并经过滤波和稳压等处理，确保供电稳定可靠。
2.亮度控制：背光驱动板通过亮度控制信号来控制LED背光的亮度。
亮度控制信号可以通过外部按钮或遥控器发送给背光驱动板，然后驱动芯片将信号转换成对应的电流或电压输出，以控制背光的亮度。
3.LED工作方式：LED背光可以分为两种方式，一种是直接驱动模式，另一种是串并联驱动模式。
在直接驱动模式中，LED背光同时接通，背光亮度由电流大小控制。
在串并联驱动模式中，多组LED串联并与驱动电源并联，则电流相同而电压叠加，背光亮度由电压大小控制。
4.驱动芯片：驱动芯片是背光驱动板的核心部件，它能根据输入的信号来控制背光的亮度。
驱动芯片一般使用PWM调整激活时间来控制电流或电压大小，从而实现对背光亮度的调节。
5.保护电路：背光驱动板会设计一些保护电路，以保证电路的稳定性和安全性。
例如过流保护电路和过压保护电路等，一旦出现异常情况，会自动切断电源供电，避免对其他电路和液晶屏产生损坏。
二、液晶电视背光驱动板的维修方法1.检查电源供电：首先，检查背光驱动板的电源供电是否正常，是否存在电压过高或过低的情况。
如发现电源供电异常，建议更换稳压器或滤波电容等元件。
2.检查亮度控制信号：用万用表或示波器检测亮度控制信号的波形和电压情况，确保信号正常。
如发现亮度控制信号异常，可以检查外部按钮、遥控器或背光驱动板上的控制芯片。
3.检查驱动芯片：检查驱动芯片是否损坏或焊接不良。
如发现芯片损坏，建议更换芯片。
如果发现焊接不良，可以重新焊接芯片。
4.检查背光灯：检查背光灯是否亮或故障。
可以使用万用表进行背光灯的电阻、电压测试，或直接用电源给背光灯供电，观察背光灯是否亮。
液晶显示屏背光灯及高压驱动电路原理与故障维修
液晶显示屏背光灯及高压驱动电路原理与故障维修背光灯有多种类型，包括冷阴极荧光灯（CCFL）和LED背光灯。
CCFL背光灯通常使用高压交流电驱动，而LED背光灯通常使用低压直流电驱动。
CCFL背光灯由一个或多个冷阴极荧光灯管组成，每个灯管包含一个或多个气体填充的玻璃管，内部涂有荧光粉。
高压驱动电路将交流电转换为高频高压输出，并通过电极将电流传导到荧光灯管。
当电流通过荧光灯管时，气体被激发并产生紫外线，荧光粉则将紫外线转换为可见光，从而提供背景照明。
LED背光灯由多个发光二极管（LED）组成，通常分为边光源和全阵列光源两种。
边光源是将LED安装在液晶显示屏的边缘并通过导光板分散光线，而全阵列光源是将LED直接安装在背板上以提供均匀的背光。
LED背光灯通常使用恒流驱动电路，为LED提供稳定的电流以确保均匀的亮度。
1.背光灯管烧坏：如果CCFL背光灯管损坏，通常需要更换新的灯管。
而LED背光灯管一般寿命较长，一旦烧坏，则需要更换整个背光模组。
2.驱动电路故障：驱动电路可能会出现电容故障、保险丝烧断等问题。
这种情况下，需要检查并更换损坏的元件。
3.驱动电路控制芯片故障：控制芯片（例如逆变器驱动芯片）的故障可能导致背光灯无法正常开关。
这种情况下，需要检查并更换故障的芯片。
4.光源均匀性问题：如果LED背光灯的亮度不均匀，可能是导光板损坏或LED发光不一致所导致。
维修方法包括重新安装导光板或调整LED的位置。
5.供电问题：背光灯的供电电源可能存在问题，例如电源电压稳定性不好或电源线损坏等。
这种情况下，需要检查电源电压和线路连接，并进行必要的修复或更换。
总之，液晶显示屏背光灯及高压驱动电路的故障维修需要具备一定的电子维修知识和技能。
由于涉及到高压电路和精密器件，建议遇到故障时请寻求专业的技术人员来进行维修或更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大屏幕液晶显示屏背光灯及高压驱动电路原理及电路分析（一）（目前液晶电视的销量和社会保有量非常大，液晶电视的维修资料奇缺，而液晶电视的背光灯高压驱动电路又是液晶电视中极易发生故障的部位，它类似于CRT电视的行扫描电路，是高压大电流电路，其故障率不低于CRT电视的行扫描电路。
目前对于该部分的原理电路分析维修的资料很少，该文对于背光灯管及驱动电路的特性、构造、组成、要求、电路原理分析比较详尽，以帮助维修人员更加深刻的理解液晶电视背光灯驱动电路，为下一步维修打好基础）液晶电视的显示屏是属于被动发光型的显示器件，液晶屏自身不发光，它需要借助背光灯来实现屏的发光，即背光灯管发出光线通过液晶屏透射出来，利用液晶的分子在电场作用下控制通过的光线（对光进行调制）以形成图像，所以一块液晶屏工作成像必须配上背光源才能成为一个完整的显示屏，要显示色彩丰富的优质图像，要求背光灯的光谱范围要宽，接近日光色以便最大限度的展现自然界的各种色彩。
目前的液晶屏背光灯，一般采用的是光谱范围较好的冷阴极荧光灯（cold cathode fluorescent lamp；CCFL）作为背光光源。
大屏幕的液晶电视要保证有足够的亮度、对比度和整个屏幕亮度的均匀性，均采用多灯管系统，32寸屏一般采用16只灯管，47寸屏一般采用24只灯管。
耗电量每只灯管约为为8W计算，一台32寸屏的液晶电视背光灯耗电量达到130W,一台47寸的液晶电视背光灯的耗电量达到近200W（加上其它电路耗电，一台32寸屏的液晶电视耗电量在200W左右） 冷阴极荧光灯的构造和工作原理冷阴极荧光灯CCFL是气体放电发光器件，其构造类似常用的日光灯，不同的是采用镍﹑钽和锆等金属做成的无需加热即可发射电子的电极——冷阴极来代替钨丝等热阴极，灯管内充有低气压汞气，在强电场的作用下，冷阴极发射电子使灯管内汞原子激发和电离，产生灯管电流并辐射出253.7nm紫外线，紫外线再激发管壁上的荧光粉涂层而发光，图1。
冷阴极荧光灯的特性冷阴极荧光灯是一个高非线性负载，它的触发（启动）电压一般是三倍于工作（维持）电压，（电压值的大小和灯管的长度和直径有关）冷阴极荧光灯在开始启动时，当电压还没有达到触发值（1200～1600V）时，灯管呈正电阻（数兆欧），一旦达到触发值，灯管内部产生电离放电产生电流，此时电流增加，灯管两端电压下降呈负阻特性 图2，所以冷阴极荧光灯触发点亮后，在电路上必须有限流装置，把灯管工作电流限制在一个额定值上，否则会因为电流过大烧毁灯管，电流过小点亮又难以维持。
图1图2是冷阴极荧光灯的电压电流特性，电压。
在灯管开始点亮之前，水平（1200V～1600V 以下），灯管电流基本没有，汞原子电离，产生电流，600V 左右，此时由于外电路的限流分之一处，直接影响灯管的使用寿命）。
点亮灯冷阴极荧光灯在良好的供电环境下，寿命可以达到命），即灯管供电的频率、波形、触于有亮度控制的灯管，波形要求更加严格，晶屏是做成一个整体是不可换的，灯管损坏，屏体整体也成废品）冷阴极荧光灯要求高效率、 图2垂直轴表示流过灯管电流，水平轴表示灯管两端轴上灯管两端的电压上升，当还未达到灯管触发电压时当达到触发电压时（1200V～1600V）灯管内部灯管点亮由于电流上升，灯管两端电压急剧下降，并维持在400V～作用，灯管两端的电压基本上维持在触发电压的大约三灯管两端电压的小幅度变化会引起灯管电流较大幅度的变化（电流大幅度的变化，管后维持灯管两端电压的稳定性是重要的。
25000～50000小时（近似于CRT 寿发电压、维持电压、灯管电流要符合该灯管的特性。
对否则灯管寿命大大缩短（有些屏的背光灯管和液。
长寿命，那么对其灯管的供电、激励部分是要符合灯管的特性，供电源必须是交流正弦波，频率为40K～60K 左右，触发电压在1200～1600V，维持电压约性并不是完全一样，灯管不能直接并联使用（串联应用虽然可以点亮，由于特性的差异造成相串度不均匀），所以在多灯管液晶屏中，每一只灯管均配是触发电压的三分之一点（由灯管的长度和直径决定），由于每一只灯管的电压/电流特联的灯管的亮度不同，会造成整屏亮单独一只高压变压器，图3是三星32寸屏的背光灯高压驱动板，该屏有16只灯管，其驱动板上就有16个高压输出变压器，图4是高压变压器。

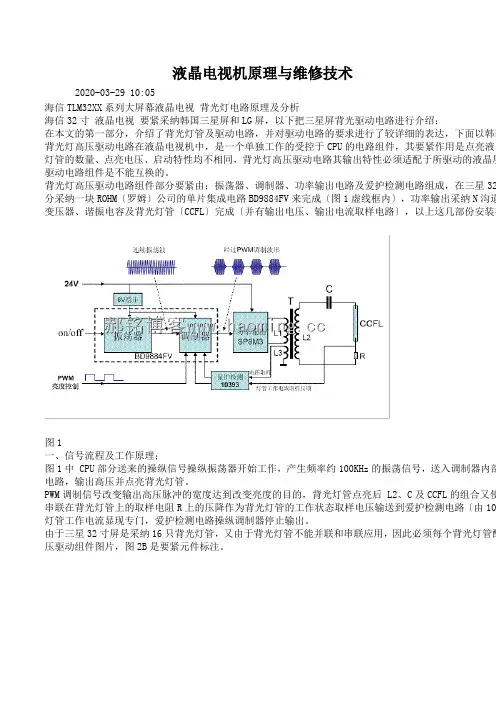

图5是三星32寸液晶平背光灯高压驱动电路的信号流程及简单框图。
目前背光灯高压驱动板和液晶屏是配套出厂的，不同型号、尺寸的液晶屏其高压驱动板是不可互换的。
图3图4关于冷阴极荧光灯的亮度控制；液晶电视也应该和CRT 电视一样能进行亮度控制，但是冷阴极荧光灯因为其特有的非线性特性，用普通的依靠改变电压控制电流的亮度控制方法，有一定的困难，虽然发光亮度的增大可以通过增大灯管的电流来实现，但增大电流改变亮度的作用是有限的，且过大的电流会使灯管的电极受到损害，进而导致灯管的寿命缩短，同样减小电流控制亮度减小的作用也极其有限，并且电流减小会使放电难以维持导致熄灭，灯管弱电流放电对灯管的寿命也是不利的。
所以目前冷阴极荧光灯的亮度控制均采用脉冲调光，具体方法是；用30～200Hz 的低频PWM 脉冲波（PWM 脉冲波的宽度受控于CPU ）对施加于冷阴极荧光灯管上的连续振荡高压进行调制，使连续振荡波变成断续振荡波，从而达到控制亮度的目的，其控制原理是；断续的在极短间内停止对冷阴极荧光灯供电，由于停止时间极短，不足以使灯管的电离状态消失，是其辐射的紫外线强度下降，管壁上的荧光粉的激发量减小，亮度也下降，只要控制PWM 导通/关闭周期的时间比，从而达到控制灯管平均亮度的目的 见图5中，调制器输出的脉冲串信号，目前的技术可以达到400：1或更高的调光控制。
管的寿命。
为了防止断续时间过长灯管熄灭，PWM 但的脉冲的占空比，就可以改变灯管在一个但是，由于此种控制方式是反复的启动、截止灯管，即在每一个启动、关闭周期都会造成灯管高启动电压及电流的突变的冲击，这对于气体放电灯的电极而言是极为不利的，会大大的缩短灯管的寿命，为了解决这一问题，目前均采用一种“柔性”启动技术，即对调光脉冲的包络的前沿和后沿，采用连续线性增幅和降幅的处理（前沿是一个逐步增大的过程，在后沿是一个逐步减小的过程） 图6，这样经过线性变幅处理后的高压脉冲波，再作用于灯管上，就不会对灯管造成损伤，也不会影响灯脉冲信号的频率控制在50～200Hz 范围内。
脉冲调光方法控制亮度的范围比较大，只要波形符合要求，对灯管的寿命没有影响。
目前具有亮度控制笔记本电脑的液晶屏的亮度控制，均采用此方法。
但是具有脉冲调光的背光灯驱动电路比较复杂，技术要求高。
对于多灯管屏的亮度控制，如果同时间断灯管的瞬间供电，PWM 的间断频率会和液晶屏的刷新频率差拍，液晶屏会出现滚道干扰、闪烁、亮度不均匀等现象，为了防止这种现象产生，加于每个灯管的断续脉冲波相位上有所差异，即对灯管来说，短暂停止供电在多根灯管中，不是同时断电、供电，必须是交替轮流断电、供电。
多灯管系统一般把灯管分为4组，供电系统的PWM 脉冲有4个通道，输出4路经过PWM 调制的高频脉冲波，每个通道向一组灯管供电，通道之间输出的PWM 调制脉冲，依次移相900，这样4组灯管则达到轮流断电、供电，使亮度更均匀，干扰最小，三星32寸液晶屏有16根灯管，分为4组，每组4根灯管（24根灯管液晶屏的就每组6根灯管）。
图5图6功率放大器和输出电路；1、 全桥架构；全桥架构组成,应用的供电电压范围宽（6V～24V）最适合在低电源电压的场合应用。
适合低电源电压图7 经过放输出电路是利用变压器对功率放大后的激励输出电路还有一重要的作用，即是把功率放MOSFET 组成的功率输出MOSFET（两只N 沟道及两只P 沟道）功率放大器的作用是把调制器调制的高频断续脉冲波，大到足够激励点亮冷阴极荧光灯管点亮的功率。
信号进一步的升压以达到激励并点亮灯管电压，大输出的方波转化为冷阴极荧光灯管工作必须的正弦波。
功率放大器在目前各厂家生产的背光灯高压驱动电路中均采用电路，电路形式有所不同，总的不外以下四种形式；功率放大电路 图8，放大元件由4只的设备 如笔记本电脑等低压供电的设备。
2、 半桥架构；半桥架构功率放大电路如图9；和全桥架构相比，节省了两只功率放大管（一只N 沟道和一只P 沟道的MOSFET）。
在相同的输出功率和负载阻抗情况下，供电电压比全桥架构要提高一倍（电流为全桥架构的一半）,用在供电电压较高的设备上（大于12V）。
以上两种架构的功率输出电路的每一个桥臂的放大元件是N 沟道和P 沟道MOSFET 组成的串连推挽功率输出电路。
3、 推挽架构；这种架构的功率放大电路如图10，只用两只廉价的低导通电阻的N 沟道MOSFET，使电路的效率更高（P 沟道的MOSFET 价格高、由于导通电阻大，电路的效率较低），对于MOSFET 的筛选要求也低，电路所用元件也少，有利于最大限度降低成本。
该推挽架构对电源的稳定要求较高（如稳定的12供电），对于如笔记本电脑的电池电压在使用中逐渐下降的设备，不易采用此推挽架构的电路。
自激振荡器方式 图11，不需要激励控制电路，主要两只功率管和变压器加反馈电液晶显示屏上。
尽管它是本文V 4、 Royer 架构（自激振荡）；路组成的最简单应用方式，是在不需要严格控制灯频和亮度的设计中。
由于Royer 架构是自激式设计，受元件参数偏差的影响，很难严格控制振荡频率和输出电压的稳定，而这两者都会直接影响灯的亮度、使用寿命。
并且无法对液晶屏进行亮度控制，一般应用在廉价的节能灯上，正因为此，Royer 架构一般不被用于所述四种架构中最简单、廉价的。
图9 半桥架构图8 全桥架构图10 推挽架构 图11 Royer 架构输出电路及正弦波的形成；背光板驱动电路中前级（振荡器和调制器）功率输出部分，基本上是工作在开关状态（开关状态工作效率高、输出功率大），输出基也是开关信号，前面已经提到冷阴极荧光灯的最佳供电电压波形是正弦波，为了保证背光灯管工作在最佳状态（对于发光亮度及寿命是非常重要的），还必须把功率输出级输出的信号变换为正弦波。
正弦波的转换；整个背光灯驱动电路我们可以把它看成是一个它激振荡器。
作为一个振荡器输出什么波型，完全取决于振荡器的输出电路特性，输出电路是非谐振电路，输出是脉冲波（输出特性是纯容性输出锯齿波，输出特性是纯阻性输出方波，输出特性是把背光灯高压驱动输出电路，做成一个谐振电路就可以输出正弦波，在高压变压器的输出端高压变压器输出端L 。
在图中容X L 于电容C 由于组成是串连谐振电路，其谐振时达到的最大值，由于灯管也串连在电路中的一部分，形成了串连谐振电路的电阻份量输。
面介绍过，在灯管点亮后的负阻特性，必须有限流的作用，此电路中电容器 C 的容抗，正好起到限流的左右，此种方式限流能量损耗极小，此输出电路极为巧妙。
