施工升降机回顶方案

目录

1.工程概况 (1)

1.1工程概况 (1)

1.2施工电梯概况 (1)

2.编制依据 (2)

3.基础设计及要求 (2)

3.1设备概述 (2)

3.2基础设计 (3)

3.3基础的确定 (3)

3.4基础的验收要求 (4)

4. 安装锚固方案 (4)

4.1前期准备 (4)

4.2施工升降机的安装 (5)

4.3技术要求 (5)

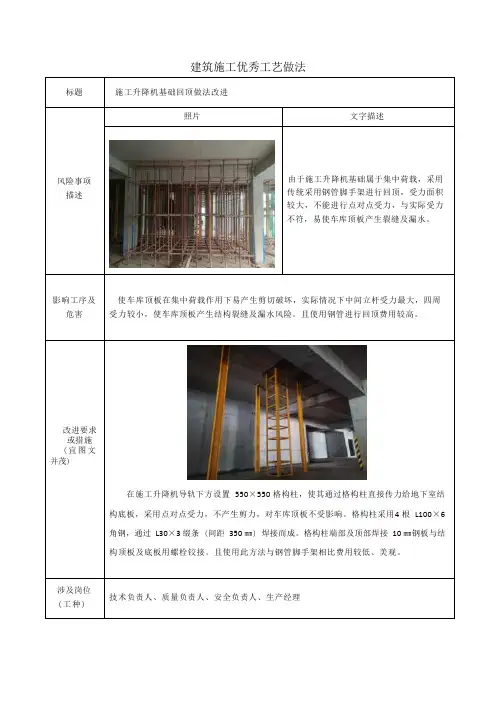

5.施工升降机基础回顶措施 (6)

6.计算书及相关图纸 (6)

6.1计算书 (6)

6.1施工升降机安装位置 (11)

1.工程概况

1.1工程概况

序号项目内容

1 工程名称

2 工程地址

3 建设单位

4 设计单位

5 监理公司

6 勘察单位

7 质量监督

8 施工总包

1.2施工电梯概况

本工程15#、16#、17#楼为高层现浇框支剪力墙结构。建筑物抗震设防烈度为7度，本工程±0.000的相对标高相当于绝对标高92.000m；地基与基础工程，采用Φ400GFC复合桩承载，桩长为19m，桩顶为现浇钢筋混凝土筏板基础。

本工程在主体结构施工和二次结构施工插入时，根据现场实际进度情况安装室外施工升降机，设计基础回顶措施。

根据施工现场的场地情况及建筑物的平面位置，垂直运输机械采用SCD200/200施工升降机5台（其中6#楼1台，5#、7#楼各2台）。5#、6#、7#楼施工升降机安装高度均为105米，各栋施工电梯安装位置如下：

1、编号为1#施工电梯安装于5#楼建筑物5-Y~5-c轴/5- 1轴之间。

2、编号为2#施工电梯安装于5#楼建筑物5-F～5-K轴/5-1轴之间。

3、编号为3#施工电梯安装于6#楼建筑物6-D～1/6-F轴/6-1轴之间。

4、编号为4#施工电梯安装于7#楼建筑物7-4～7-7轴/7-H轴之间。

5、编号为5#施工电梯安装于7#楼建筑物7-16～7-18轴/7-H轴之间。2.编制依据

序号名称

1 结构施工图、建筑施工图；

2 施工组织设计

3 施工升降机GB/T10054-2005

4 施工升降机安全规则GB10055-2007

5 混凝土结构设计规范GB50010-2010

6 建筑地基基础工程施工质量验收规范GB50202-2002

7 建筑机械使用安全技术规程JGJ33-2001

8 《建筑地基基础设计规范》GB50007-2011

9 安达SC200/200TD型施工升降机使用说明书

10 其它国家相关法律法规及规范要求

3.基础设计及要求

3.1设备概述

施工升降机型号SCD200/200 吊笼形式双吊笼架设总高度(m) 105 标准节长度(m) 1.508 底笼长(m) 4.5 底笼宽(m) 3

标准节重(kg) 180 对重重量(kg) 1000

单个吊笼重(kg) 2000 吊笼载重(kg) 2000

外笼重(kg) 1480 其他配件总重量(kg) 200

3.2基础设计

根据“高层建筑施工手册”中施工电梯的基础的构造做法，结合广东佛山市南海裕华建筑机械有限公司提供的使用说明书中的SCD200/200型双笼施工电梯的基础技术，电梯基础选型如下：

1、配双层加强钢筋网格，采用Ф12@200.

2、基础尺寸为4100×5600×300mm。

3、基础砼标号采用C30。

4、基础预埋件必须牢固固定在基础加强筋上，同时埋好接地装置。

施工顺序

按施工平面布置确定基础位置——基础地板加固——支设模板——绑扎钢筋——安放预埋螺栓及电梯底盘（要求位置准确，标高和平整度符合要求）——浇筑砼——拆模、养护。

3.3基础的确定

1、基础厚度为300mm，配双层加强钢筋网格，钢筋直径Ф12，网格间距200mm。

2、浇筑前预埋好4根M22底脚螺栓。

3、基础预埋件必须牢固地固定在基础加强筋上。

4、基础平面度为1/1000，地脚螺栓中心距最大允许偏差±5mm。

5、回填土时必须夯实，保证强度。

6、基础平面必须保证排水良好。

7、制作基础时必须同时埋好接地装置。

8、同时还必须符合当地有关安全法规。

9、详细做法见后附图。

3.4基础的验收要求

1、升降机基础按使用说明书中的标准要求制作安装，预埋框必须用水平仪调平并与基础钢筋连接。

2、防雷接地装置的埋设与主体结构的接地装置连通。

3、预埋框四个基准点平整度(水平高差)≤L×1/1000(L为两点间的距离，单位为米)。

4、基础验收资料必须经技术负责人、监理公司签字认可。

5、只有当基础达到设计强度并满足设计要求后才能进行下一道工序操作，禁止使用不合格产品。

4.安装锚固方案

4.1前期准备

1、将基础方案做好，保证基础的水平及各项使用要求；

2、保持施工升降机的进场道路通畅，并有足够的停放设备空间；

3、确保安装地点满足安全检查机构所规定的要求，且已获得安装许可。安装工地应配备一个专用电源箱，供电熔断器的电流为升降机额定电流的1.5～2倍，升降机工作电源电压值上下波动不得超过5%；

4、升降机的专用电源箱应直接从工地变电室引入电源，距离最好不超过30米，一般每个吊笼需配置一根大于4×25mm的铜芯电缆，如距离过长，应适当增加电缆的截面积；

5、专用配电箱内每一吊笼均用一开关控制，电源箱需采用冲击波无动作型漏电保护开关。

6、用接地电阻测试仪测量升降机钢结构及电器设备金属外壳的接地电阻，
