高考受力分析基础题
高考物理专题 受力分析
高考物理专题复习《受力分析》主讲人物理教研组编专题二：相互作用问题一：力的基础分析。
关键点：1. 弹力有无、方向、大小的分析；2. 弹簧弹力的分析；3. 轻杆、轻绳的弹力分析；4．静摩擦力的分析；5. 滑动摩擦力的分析。
例题1-1. 弹力方向的分析下图中，系统均处于静止状态，画出物体A所受的弹力。
例题1-2. 弹簧弹力分析一劲度系数为k1的弹簧，竖直地放在桌面上，上面压有一质量为m的物体，另一劲度系数为k2的弹簧竖直地放在物体上面，其下端与物体的上表面连接在一起，两个弹簧的质mg，应将上面弹簧的量都不计，如图所示．要想使物体静止时下面弹簧承受力由mg减为13上端A点竖直接高多少距离？例题1-3. 轻杆、轻绳的受力分析如图所示，两个质量均为m的物体分别挂在支架上的B点（如图甲所示）和跨过滑轮的轻绳BC上（如图乙所示），图甲中轻杆AB可绕A点转动，图乙中水平轻杆一端A插在墙壁内，已知θ=30°，则图甲中轻杆AB受到绳子的作用力F1和图乙中滑轮受到绳子的作用力F2分别为（）A．F1=mg、F2=3mg B．F1=3mg、F2=3mgC．F1=3mg、F2=mg D．F1=3mg、F2=mg3例题1-4. 静摩擦力的分析——方向的判断如图是主动轮P通过皮带带动从动轮Q的示意图，A与B、C与D分别是皮带与轮缘相互接触的点，如果皮带不打滑，当主动轮P沿顺时针方向旋转时，A、B、C、D各点所受摩擦力的方向（）A．向上，向下，向下，向上B．向下，向上，向下，向上C．向下，向上，向上，向下D．向上，向下，向上，向下例题1-5. 静摩擦力——不确定性分析（多选）如图所示，斜面体A静置于水平地面上，物块B处于其斜面上．某时刻起，对B施加一沿斜面向上的力F，且力F从零开始逐渐增大，在这一过程中，A、B均始终保持静止．则对此过程的下列说法中正确的是（）A．地面对A的支持力逐渐减小B．A对B的支持力不变C．地面对A的摩擦力逐渐增大D．A对B的摩擦力增大例题1-6. 静摩擦力——突变分析把一个重为G的物体，用一水平推力F = k t（k为常量，t为时间）压在竖直的足够高的平整墙面上，如图，从t=0开始，物体所受的摩擦力F f随时间t的变化关系是下图中的（）A．B．C．D．例题1-7. 滑动摩擦力的分析如图所示，重量分别为G1和G2的滑块A和B，由绕过轻质定滑轮的细绳相连后，叠放在水平桌面上，已知A、B间的摩擦因数为μ1，B与桌面间的摩擦因数为μ2．当水平拉力作用在A上时，大小至少要才能拉动A，此时，连接滑轮与墙壁之间的绳子的张力为．【练习】1-8．如图所示，原长分别为L和L2，劲度系数分别为k1和k2的轻质弹簧竖直悬挂在天花板上，两弹簧之间有一质量为m1的物体，最下端挂着质量为m2的另一物体，整个装置处于静止状态．求：（1）这时L1、L2受到的弹力；（2）这时两弹簧的总长；（3）若用一个质量为M的平板把下面的物体竖直缓慢地向上托起，直到两弹簧的总长度等于两弹簧的原长之和，求这时平板受到下面物体m2的压力．1-9．如图所示，小方块代表一些相同质量的钩码，图1中O为轻绳之间连接的结点，图2中光滑的轻质小滑轮跨在轻绳上悬挂钩码，两装置处于静止状态，现将图1中B滑轮的端点B稍稍右移一些，图2中的端点B沿虚线稍稍上移一些，（2图中的绳长不变）则关于图θ角和OB绳的张力F的变化，下列说法正确的是（）A．1、2图中的θ角均增大，F均不变B．1、2图中的θ角均增不变，F均不变C．1图中θ角增大、2图中θ角不变，张力F均不变D．1图中θ角减小、T不变，2图中θ角增大，F减小1-10． 如图所示，一轻杆两端分别固定着质量为m A 和m B 的两个小球A 和B （可视为质点）．将其放在一个直角形光滑槽中，已知轻杆与槽右壁成α角，槽右壁与水平地面成θ角时，两球刚好能平衡，且α≠θ，则A 、B 两小球质量之比（ ）A ．sinα⋅sinθcosα⋅cosθB ．sinα⋅cosθcosα⋅sinθC ．cosα⋅sinθsinα⋅cosθ D ．cosα⋅cosθsinα⋅sinθ1-11．利用如图所示的装置可以探究滑动摩擦力f 与正压力F N 之间的关系，请回答下列问题： （1）适当添加钩码，使其能够带动小车向右运动（2）多次在木块上添加砝码以改变压力．尽可能多测几组数据．实验中应该测量和记录的数据是 ．（3）如果用图象法处理实验数据，以摩擦力f 为横轴，正压力F N 为纵轴，如实验步骤正确，得到的应是一条 （选填“直线”或“曲线”），这条线的斜率表示的物理意义是 ．（4）正确的实验结论是 ．1-12．（多选）如图所示，一辆运送沙子的自卸卡车装满沙子，沙粒之间的动摩擦因数为μ1，沙子与车厢底部材料的动摩擦因数为μ2，车厢的倾角用θ表示（已知μ2＞μ1），下列说法正确的是（ ）A ．要顺利地卸干净全部沙子，应满足tanθ＞μ2B ．要顺利地卸干净全部沙子，应满足sinθ＞μ2C ．只卸去部分沙子，车上还留有一部分沙子，应满足μ2＞tanθ＞μ1D ．只卸去部分沙子，车上还留有一部分沙子，应满足μ2＞μ1＞tanθ问题二：平衡状态下的受力分析。
《受力分析高考题精选》

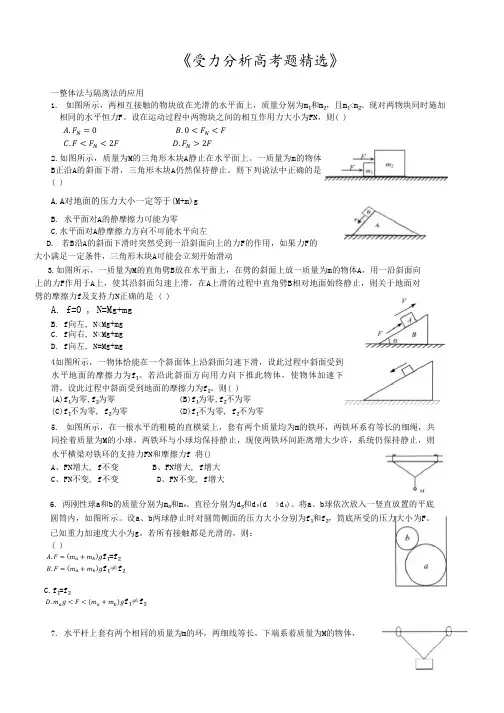

《受力分析高考题精选》一整体法与隔离法的应用1. 如图所示，两相互接触的物块放在光滑的水平面上，质量分别为m ₁和m ₂，且m ₁<m ₂。
现对两物块同时施加相同的水平恒力F 。
设在运动过程中两物块之间的相互作用力大小为FN ，则( )A.F N =0B.0<F N <FD.m a g <F <(m a +m b )g f ₁≠f ₂C.F <F N <2FD.F N >2F2.如图所示，质量为M 的三角形木块A 静止在水平面上。
一质量为m 的物体B 正沿A 的斜面下滑，三角形木块A 仍然保持静止。
则下列说法中正确的是( )A.A 对地面的压力大小一定等于(M+m)gB. 水平面对A 的静摩擦力可能为零C.水平面对A 静摩擦力方向不可能水平向左D. 若B 沿A 的斜面下滑时突然受到一沿斜面向上的力F 的作用，如果力F 的大小满足一定条件，三角形木块A 可能会立刻开始滑动3.如图所示，一质量为M 的直角劈B 放在水平面上，在劈的斜面上放一质量为m 的物体A ，用一沿斜面向上的力F 作用于A 上，使其沿斜面匀速上滑，在A 上滑的过程中直角劈B 相对地面始终静止，则关于地面对劈的摩擦力f 及支持力N 正确的是 ( )A. f=0 , N=Mg+mgB. f 向左, N<Mg+mgC. f 向右, N<Mg+mgD. f 向左, N=Mg+mg4如图所示，一物体恰能在一个斜面体上沿斜面匀速下滑，设此过程中斜面受到水平地面的摩擦力为f ₁。
若沿此斜面方向用力向下推此物体，使物体加速下滑，设此过程中斜面受到地面的摩擦力为f ₂。
则( ) (A)f ₁为零,f ₂为零 (B)f ₁为零,f ₂不为零(C)f ₁不为零, f ₂为零 (D)f ₁不为零, f ₂不为零5. 如图所示，在一根水平的粗糙的直横梁上，套有两个质量均为m 的铁环，两铁环系有等长的细绳，共同拴着质量为M 的小球，两铁环与小球均保持静止，现使两铁环间距离增大少许，系统仍保持静止，则水平横梁对铁环的支持力FN 和摩擦力f 将() A 、FN 增大, f 不变 B 、FN 增大, f 增大 C 、FN 不变, f 不变 D 、FN 不变, f 增大6. 两刚性球a 和b 的质量分别为m ₐ和m ₆、直径分别为d ₃和d ₆(dₙ>d ₆)。
考点5 受力分析 共点力的平衡
考点5受力分析共点力的平衡[题组一基础小题]1.如图所示，物体A靠在竖直墙面上，在力F作用下，A、B保持静止。
物体B的受力个数为()A．2 B．4C．2或4 D．无法确定答案 B解析A、B之间一定有弹力，否则A不会静止，以B为研究对象，B受到重力、推力F和A对B斜向下的弹力，分析可知，B一定还受A对它的静摩擦力，否则B不会静止，所以B受四个力作用，故B正确，A、C、D错误。
2.如图所示，固定斜面上有一小球，用一竖直轻弹簧与之相连，小球处于静止状态，不考虑小球的滚动。
下列说法正确的是()A．小球与斜面之间一定有弹力B．弹簧一定处于伸长状态C．弹簧可能处于压缩状态D．小球最多受到5个力答案 C解析当小球受到弹簧的弹力与重力等大反向时，小球与斜面之间没有作用力，A错误；小球一定受到竖直向下的重力，若弹簧被压缩，则小球还受到弹簧对它竖直向下的弹力、斜面对它垂直斜面向上的支持力以及沿斜面向上的摩擦力，若弹簧被拉伸，则小球受到重力、弹簧对它竖直向上的弹力，还可能受到斜面对它垂直斜面向上的支持力以及沿斜面向上的摩擦力，即小球最多受4个力作用，C正确，B、D错误。
3.如图所示，有8个完全相同的长方体木板叠放在一起，每个木板的质量为100 g，某人用手在这叠木板的两侧各加一水平压力F，使木板水平静止。
若手与木板之间的动摩擦因数为μ1＝0.5，木板与木板之间的动摩擦因数为μ2＝0.2，最大静摩擦力等于滑动摩擦力，g取10 m/s2。
则水平压力F至少为()A．8 N B．15 NC．16 N D．30 N答案 B解析先将所有的木板当成整体进行受力分析，该整体竖直方向受重力和静摩擦力，故有2μ1F≥8mg；再对除两外侧木板的剩余木板受力分析，竖直方向受重力和静摩擦力，有2μ2F≥6mg；联立解得F≥15 N，故B正确，A、C、D错误。
4.将四块相同的坚固石块垒成圆弧形的石拱，其中第3、4块固定在地基上，第1、2块间的接触面是竖直的，每块石块的两个侧面间所夹的圆心角均为30°，石块间的摩擦力可以忽略不计。
受力分析高考题大全
受力分析高考题大全受力分析中几种典型问题及处理方法1.两物块受力问题两个质量分别为m1和m2的物块放在光滑的水平面上，相互接触。
施加相同的水平恒力F后，两物块之间的相互作用力大小为FN。
求FN的大小。
答案：FN = F*(m1+m2)/(m1+m2) = F2.三角形木块受力问题一个质量为M的三角形木块A静止在水平面上，一质量为m的物体B沿A的斜面下滑，三角形木块A仍然保持静止。
正确的说法是：A。
A对地面的压力大小一定等于(M+m)gB。
水平面对A的静摩擦力可能为零C。
水平面对A静摩擦力方向不可能水平向左D。
XXX沿A的斜面下滑时突然受到一沿斜面向上的力F的作用，如果力F的大小满足一定条件，三角形木块A可能会立刻开始滑动3.直角劈受力问题一个质量为M的直角劈B放在水平面上，在劈的斜面上放一质量为m的物体A，用一沿斜面向上的力F作用于A上，使其沿斜面匀速上滑，在A上滑的过程中直角劈B相对地面始终静止。
关于地面对劈的摩擦力f及支持力N正确的是：A。
f= 0，N=Mg+mgB。
f向左，N<Mg+mgC。
f向右，N<Mg+mgD。
f向左，N=Mg+mg4.斜面受力问题一物体恰能在一个斜面体上沿斜面匀速下滑，斜面受到水平地面的摩擦力为f1.若沿此斜面方向用力向下推此物体，使物体加速下滑，斜面受到地面的摩擦力为f2.则：A。
f1为零，f2为零B。
f1为零，f2不为零C。
f1不为零，f2为零D。
f1不为零，f2不为零5.水平横梁受力问题在一根水平的粗糙的直横梁上，套有两个质量均为m的铁环，两铁环系有等长的细绳，共同拴着质量为M的小球，两铁环与小球均保持静止，现使两铁环间距离增大少许，系统仍保持静止，则水平横梁对铁环的支持力FN和摩擦力f将：A。
FN增大，f不变B。
FN增大，f增大C。
FN不变，f不变D。
FN不变，f增大6.刚性球受力问题两刚性球a和b的质量分别为ma和mb、直径分别为da和db（da>db）。
挑战高考压轴题专题二：受力分析和物体的平衡运动的合成分解与牵连体的速度关联
挑战高考压轴题专题二：受力分析和物体的平衡运动的合成分解与牵连体的速度关联一、单选题1．（2分）一物块在水平面内做直线运动，以0时刻物块的位置为坐标原点建立xOy平面直角坐标系，运动轨迹如图甲所示。
物块在x方向运动速度v x随时间t的变化规律如图乙所示。
下列关于物块在y方向运动的初速度v y0、加速度a y的判断，可能正确的是（）A．v y0=0,a y=1m/s2B．v y0=0,a5=2m/s2C．v y0=4m/s,a5=2m/s2D．v y0=4m/s,a y=4m/s22．（2分）如图所示，AB杆以恒定角速度绕A点转动，并带动套在水平杆OC上的质量为M的小环运动，运动开始时，AB杆在竖直位置，则小环M的加速度将（）A．逐渐增大B．先减小后增大C．先增大后减小D．逐渐减小3．（2分）如图所示，物体A和小车用轻绳连接在一起，小车以速度v0向右匀速运动。
当小车运动到图示位置时，轻绳与水平方向的夹角为θ，关于此时物体A的运动情况的描述正确的是（）A ．物体A 减速上升B ．物体A 的速度大小 v A =v 0C ．物体A 的速度大小 v A =v 0sinθD ．物体A 的速度大小 v A =v 0cosθ4．（2分）空间内有一水平向右的电场E ，现有一带电量为q 的小球以初速度为v 0向右上抛出，已知E =√3mg3q ，求小球落地点距离抛出点的最远距离（ ）A ．v 02gB ．√2v 02gC ．√3v 02gD ．2v 02g5．（2分）如图所示，卡车通过定滑轮以恒定的功率P 0拉轻绳牵引河中的小船沿水面运动，已知小船的质量为m ，沿水面运动时所受的阻力为f,当绳AO 段与水平面夹角为θ时，小船的速度为v ，不计绳子与滑轮的摩擦，则此时小船的加速度等于（ ）A ．P o cosθmvB ．P o mv −f mC ．P omvcosθ−f mD ．P o cos 2θmv −f m6．（2分）如图所示，一端系有小球的轻绳穿过套在水平杆上的光滑圆环，另一端系在天花板上。
高考物理专题复习《受力分析与共点力的平衡》十年真题含答案
高考物理专题复习《受力分析与共点力的平衡》十年真题含答案一、单选题1．（2023·浙江）在足球运动中，足球入网如图所示，则（）A．踢香蕉球时足球可视为质点B．足球在飞行和触网时惯性不变C．足球在飞行时受到脚的作用力和重力D．触网时足球对网的力大于网对足球的力【答案】B【解析】A．在研究如何踢出“香蕉球”时，需要考虑踢在足球上的位置与角度，所以不可以把足球看作质点，故A错误；B．惯性只与质量有关，足球在飞行和触网时质量不变，则惯性不变，故B正确；C．足球在飞行时脚已经离开足球，故在忽略空气阻力的情况下只受重力，故C错误；D．触网时足球对网的力与网对足球的力是相互作用力，大小相等，故D错误。
故选B。
2．（2020·浙江）矢量发动机是喷口可向不同方向偏转以产生不同方向推力的一种发动机。
当歼20隐形战斗机以速度v斜向上飞行时，其矢量发动机的喷口如图所示。
已知飞机受到重力G、发动机推力1F、与速度方向垂直的升力2F和与速度方向相反的空气阻力f F。
下列受力分析示意图可能正确的是（）A．B．C．D．【答案】A【解析】由题意可知所受重力G竖直向下，空气阻力F f与速度方向相反，升力F2与速度方向垂直，发动机推力F1的方向沿喷口的反方向，对比图中选项可知只有A选项符合题意。
故选A。
3．（2017·浙江）中国女排在2016年奥运会比赛中再度夺冠．图为比赛中精彩瞬间的照片，此时排球受到的力有()A．推力B．重力、推力C．重力、空气对球的作用力D．重力、推力、空气对球的作用力【答案】C【解析】图中排球受到的力是：重力、空气对球的阻力，此刻人手与球并没有接触，所以没有推力，故C 正确，ABD均错误．故选C．4．（2023·山东）餐厅暖盘车的储盘装置示意图如图所示，三根完全相同的弹簧等间距竖直悬挂在水平固定圆环上，下端连接托盘。
托盘上叠放若干相同的盘子，取走一个盘子，稳定后余下的正好升高补平。
受力分析弹力摩擦力高考题型附答案
1．如图所示，在倾角为α的传送带上有质量均为m 的三个木块1、2、3，中间均用原长为L ，劲度系数为k 的轻弹簧连接起来，木块与传送带间的动摩擦因数均为μ，其中木块1被与传送带平行的细线拉住，传送带按图示方向匀速运行，三个木块处于平衡状态．下列结论正确的是 ( )A ．2、3两木块之间的距离等于L ＋mg cos akμB ．2、3两木块之间的距离等于L ＋sin a cosamgkμ+C ．1、2两木块之间的距离等于2、3两木块之间的距离D ．如果传送带突然加速，相邻两木块之间的距离都将增大 【答案】B【解析】本题考查受力平衡问题,对木块3进行受力分析，如图所示．设2、3之间的弹簧的形变量为Δx1，因为木块处于平衡状态，故k•Δx1＝mgsin α＋μmgcos α，则2、3两木块之间的距离等于L ＋(sin α＋μcos α)mgk ，选项A 错而B 正确；将木块2、3作为一个整体，设1、2之间的弹簧的形变量为Δx2，由受力平衡得：k•Δx2＝2mgsin α＋2μmgcos α，则1、2两木块之间的距离等于L ＋2(sin α＋μcos α)mgk ，选项C 错误；如果传送带突然加速，不影响木块的受力情况，故相邻两木块之间的距离保持原值不变，选项D 错误点评：胡克定律一直是考查力学知识的重点问题,F=kx 中的x 指的是形变量而不是弹簧长度，分析弹簧长度变化问题时主要是找到初末状态的弹簧形变量2．如图所示，轻绳两端分别与A 、C 两物体相连接，m A =1kg ，m B =2kg ，m C =3kg ，物体A 、B 、C 及C 与地面间的动摩擦因数均为μ=0.1，轻绳与滑轮间的摩擦可忽略不计，若要用力将C 物体匀速拉出，则所需要加的拉力最小值为（取g=10m/s 2）（ ）A ．6NB ．8NC ．10ND ．12N 【答案】B 【解析】试题分析：若要用力将C 物拉动，A 会向右运动，AB 间的最大静摩擦力1N fAB A F m g μ==，BC 间的最大静摩擦力()3N fBC A B F m m g μ=+=，所以AB 间滑动，BC 间不滑动，当右侧绳子对A 的拉力为=1N T F 时，A 开始动，此时BC 可以看成一个整体，受到向右的力和拉力大小相等即()8N fAB T A B C F F F m m m g μ=++++=。
新高考物理高频考点专项练习：专题二 考点06 受力分析 共点力平衡(A卷)
新高考物理高频考点专项练习：专题二考点06 受力分析共点力平衡（A卷）1.如图所示，内壁光滑、半径为R的半球形容器静置于水平地面上，现将一轻弹簧一端固定在容器底部A处（O为球心），另一端与质量为m的小球相连，小球静止于B点，OB与竖直方向的夹角为30θ︒=，已知重力加速度为g，则弹簧对小球的弹力1F与容器对小球的弹力2F之比为( )A.622+B.622-C.624+D.624-2.如图，A、B两个质量均为m的小球（视为质点）悬挂在O点，在小球B上施加一个外力F，缓慢地让两个小球偏离原来的位置，直到轻绳OA与竖直方向成30°角的平衡位置，当外力F最小时，轻绳OA与轻绳AB上的拉力大小之比为( )A.2:1B.3:3C.3:2D.3:13.自卸式运输车又称为翻斗车、工程车，由汽车底盘、液压举升机构、取力装置和货厢组成。
如图所示，在车厢由水平位置逐渐抬起至竖直的过程中，有关货物所受车厢的支持力F N和摩擦力F f，下列说法中正确的是( )A．摩擦力F f逐渐增大B．摩擦力F f先增大后减小C ．支持力F N 逐渐增大D ．支持力F N 先减小后不变4.如图所示，不可伸长的轻绳一端固定于竖直墙面的O 点，通过定滑轮和轻质动滑轮，另一端系一质量为1m 的重物，动滑轮下面挂有质量为2m 的重物，系统稳定时，轻绳与竖直墙面的夹角30θ=°，滑轮重力忽略不计，不计绳与滑轮摩擦，则1m 与2m 比值为( )A.1:3B.1:2C.1:3D.3:25.如图所示，一个半径为r 、重为G 的光滑均匀球，用长度为2r 的细绳挂在竖直光滑墙壁上，则绳子的拉力F 和球对墙壁压力N 的大小分别是( )A.2G G 、B.2,G GC.33,2G GD.233,33G G 6.如图，光滑球A 与粗糙半球B 放在倾角为30°的斜面C 上，C 放在水平地面上，均处于静止状态。
若A 与B 的半径相等，A 的质量为2m ，B 的质量为 m ，重力加速度大小为 g ，则( )A.C 对A 3mgB.C 对B 的摩擦力大小为12mgC.B 对A 23D.地面对C 3 7.如图所示，用细绳将小球悬挂于O 点，在垂直于细绳的外力F 作用下小球静止，细绳与竖直方向夹角为37°，细绳张力大小为T F .在F 方向与细绳始终保持垂直的情况下，将小球缓慢向上拉，直至细绳与竖直方向的夹角变为60°，在此过程中( )A.F 一直增大B.T F 一直增大C.F 始终大于T FD.F 先增大后减小8.如图所示，小球用细绳系住，绳的另一端固定于O 点。
2025届高考物理一轮复习训练：第十讲 受力分析 动态平衡问题
2025届高考一轮复习训练：第十讲受力分析动态平衡问题一、单项选择题1．如图，一块木板倾斜放置，O端着地，一个物块放在木板上处于静止，将木板绕O点在竖直面内顺时针缓慢转动，物块相对于木板始终静止。
则在转动过程中，下列说法正确的是（）A．物块受两个力的作用B．物块受到的合外力变大C．物块对木板的压力大小不变D．木板对物块的摩擦力不断增大2．如图所示，将连接一重物的轻质小滑轮放置在一个轻弹性绳上，绳A、B两端在同一水平线上，不计一切摩擦，若将B端水平向左缓慢移动一小段距离，则弹性绳长度将（）A．变短B．变长C．不变D．无法确定3．如图，跨过光滑定滑轮的轻绳一端系着铁球（大小不可忽略，轻绳延长线过球心）、一端连在水平台上的玩具小车上，小车牵引着绳使球沿光滑竖直墙面从较低处匀速上升。
则在球上升且未离开墙面的过程中（）A．绳对球的拉力变小B．绳对球的拉力变大C．绳对球的拉力大小不变D．绳对球的拉力先减小后增大4．如图所示，工人利用滑轮组将重物缓慢提起，下列说法正确的是（）A．工人受到的重力和支持力是相互作用力B．工人对绳的拉力和绳对工人的拉力是一对平衡力C．重物缓慢拉起过程，绳子拉力变小D．重物缓慢拉起过程，绳子拉力变大5．如图所示，光滑小球被夹在竖直墙壁与A点之间，保持平衡．现稍微增大两竖直墙壁的距离，关于小球对墙面的压力F1和对A点的压力F2的变化情况，正确的是：（）A．F1变大，F2变大B．F1变大，F2变小C．F1变小，F2变大D．F1变小，F2变小6．如图所示，固定在竖直平面内的光滑半圆环上套有一质量为m的小球，半圆环的圆心为O。
现用始终沿圆弧切线方向的力F拉动小球由M点向圆环最高点N缓慢移动，则此过程中，力F和球所受支持力N F的变化情况是（）A．F减小，N F增大B．F增大，N F减小C．F增大，N F增大D．F减小，N F减小7．如图所示，光滑的四分之一圆弧轨道AB固定在竖直平面内，A端与水平面相切。
受力分析、共点力的平衡(练)--2023年高考物理一轮复习讲练测(全国通用)(解析版)
专题2.3 受力分析共点力的平衡1．如图是某同学为颈椎病人设计的一个牵引装置的示意图，一根轻绳绕过两个定滑轮和一个动滑轮后两端各挂着一个相同的重物，与动滑轮相连的帆布带拉着病人的颈椎（图中是用手指代替颈椎做实验），整个装置在同一竖直平面内。
如果要增大手指所受的拉力，可采取的方法是（）A．只增加绳的长度B．只增加重物的质量C．只将手指向下移动D．只将手指向上移动【答案】BC【解析】A．对动滑轮受力分析，受重力、两个对称的拉力，拉力大小等于悬挂物体的重力mg，如图三个力的合力为零，两个拉力的大小恒定，夹角越大，合力越小，夹角越小，合力越大；增加细线长度时，由于两个细线拉力也不变，动滑轮位置不变，故三个力大小方向都不变，故A错误；B．只增加重物的质量，两个绳拉力变大，动滑轮位置不变，则两拉力夹角不变，故合力变大，故手指所受的拉力增大，故B正确；C．只将手指向下移动，两个绳拉力大小不变，夹角变小，故两拉力合力变大，故手指所受的拉力增大，故C正确；D．只将手指向上移动，两个绳拉力大小不变，夹角变大，故两拉力合力变小，故手指所受的拉力减小，故D错误。
故选BC。
2．如图所示，一物体静止在固定斜面上，F 1是斜面对物体的支持力，F 2是物体对斜面的压力，下列判断正确的是（ ）A ．F 1、F 2是一对平衡力B ．F 1、F 2是一对作用力和反作用力C ．该物体受到重力、支持力、摩擦力、 压力四个力的作用D ．该物体受到重力、支持力、摩擦力、下滑力四个力的作用【答案】B【解析】AB ．根据题意可知，1F 与2F 作用在两个物体上，则F 1、F 2不是一对平衡力，是一对作用力和反作用力，故A 错误B 正确；CD ．根据题意，对物块受力分析可得，该物体受到重力、支持力、摩擦力三个力作用，不受压力和下滑力，故CD 错误。
故选B 。
3．如图，一粗糙斜面固定在地面上，一细绳一端悬挂物体P ，另一端跨过斜面顶端的光滑定滑轮与物体Q 相连，系统处于静止状态。
受力分析专题训练
高考专题——受力分析1、图中a、b是两个位于固定斜面上的正方形物块,它们的质量相等;F是沿水平方向作用于a上的外力;已知a、b的接触面,a、b与斜面的接触面都是光滑的;正确的说法是A．a、b一定沿斜面向上运动B．a对b的作用力沿水平方向C．a、b对斜面的正压力相等D．a受到的合力沿水平方向的分力等于b受到的合力沿水平方向的分力2、如图所示,斜面体放在墙角附近,一个光滑的小球置于竖直墙和斜面之间,若在小球上施加一个竖直向下的力F,小球处于静止;如果稍增大竖直向下的力F,而小球和斜面体都保持静止,关于斜面体对水平地面的压力和静摩擦力的大小的下列说法：①压力随力F增大而增大；②压力保持不变；③静摩擦力随F增大而增大；④静摩擦力保持不变;其中正确的是A．只有①③正确B．只有①④正确C．只有②③正确D．只有②④正确3、在地球赤道上,质量为m的物体随地球一起自转,下列说法中正确的是A．物体受到万有引力、重力、向心力的作用,合力为零B．物体受到重力、向心力的作用、地面支持力的作用,合力不为零C．物体受到重力、向心力、地面支持力的作用,合力为零D．物体受到万有引力、地面支持力的作用,合力不为零4、如图所示,物体A、B、C叠放在水平桌面上,水平力F作用于C物体,使A、B、C以共同速度向右匀速运动,那么关于物体受几个力的说法正确的是A．A 受6个,B受2个,C受4个B．A 受5个,B受3个,C受3个C．A 受5个,B受2个,C受4个D．A 受6个,B受3个,C受4个5、甲、乙、丙三个立方体木块重量均为10牛,叠放在一起放在水平地面上保持静止,各接触面之间的动摩擦因数相同,均为μ=,F1=1牛,方向水平向左,作用在甲上,F2=1牛,方向水平向右,作用在丙上,如图所示,地面对甲的摩擦力大小为f1,甲对乙的摩擦力大小为f2,乙对丙摩擦力大小为f3,则Ａ、f1=2牛、f2=4牛、f3=0Ｂ、f1=1牛、f2=1牛、f3=1牛Ｃ、f1=0、 f2=1牛、f3=1牛Ｄ、f1=0、 f2=1牛、f3=06、如图所示,滑块A受到沿斜向上方的拉力F作用,向右作匀速直线运动,则滑块受到的拉力与摩擦力的合力方向是A.向上偏右B.向上偏左C.竖直向上D.无法确定7．如图所示,两个等大、反向的水平力F分别作用在物体A和B上,A、B两物体均处于静止状态;若各接触面与水平地面平行,则A、B两物体各受几个力A．3个、4个B．4个、4个C．4个、5个D．4个、6个8．如图所示,质量不等的两个物体A、B．在水平拉力F的作用下,沿光滑水平面一起向右运动,滑轮及细绳质量不计．则下列说法中正确的有A ．物体B 所受的摩擦力方向一定向左B ．物体B 所受的摩擦力方向可能向左C ．物体B 所受的摩擦力一定随水平力F 的增大而增大D ．只要水平力F 足够大．物体A 、B 间一定会打滑9．如图所示,倾角为 的斜面体C 置于水平面上,B 置于斜面上,通过细绳跨过光滑的定滑轮与A 相连接,连接B 的一段细绳与斜面平行,A 、B 、C 都处于静止状态．则A ．B 受到C 的摩擦力一定不为零B ．C 受到水平面的摩擦力一定为零C ．不论B 、C 间摩擦力大小、方向如何,水平面对C 的摩擦力方向一定向左D ．水平面对C 的支持力与B 、C 的总重力大小相等10、半圆柱体P 放在粗糙的水平地面上,其右端有一固定放置的竖直挡板MN;在半圆柱体P 和MN 之间放有一个光滑均匀的小圆柱体Q,整个装置处于静止,如图所示是这个装置的截面图;现使MN 保持竖直并且缓慢地向右平移,在Q 滑落到地面之前,发现P 始终保持静止;则在此过程中,下列说法正确的是A ．MN 对Q 的弹力逐渐减小B ．P 对Q 的弹力逐渐增大C ．地面对P 的摩擦力逐渐增大D ．Q 所受的合力逐渐增大11．在固定于地面的斜面上垂直安放一个挡板,截面为1/4圆的柱状物体甲放在斜面上,半径与甲相等的光滑圆球乙被夹在甲与挡板之间,没有与斜面接触而处于静止状态,如图所示;现在从球心O 1处对甲施加一平行于斜面向下的力F ,使甲沿斜面方向极其缓慢地移动,直至甲与挡板接触为止;设乙对挡板的压力F 1,甲对斜面的压力为F 2,在此过程中A ．F 1缓慢增大,F 2缓慢增大B ．F 1缓慢增大,F 2缓慢减小C ．F 1缓慢减小,F 2缓慢增大D ．F 1缓慢减小,F 2保持不变12．如图所示,楔形木块静置于水平粗糙地面上,斜面与竖直墙之间放置一表面光滑的铁球,斜面倾角为θ,球的半径为R,球与斜面接触点为A.现对铁球施加一个水平向左的力F,F 的作用线通过球心O,若缓慢增大压力F,在整个装置保持静止的过程中A ．任一时刻竖直墙对铁球的作用力都大于该时刻的水平外力FB ．斜面对铁球的作用力缓慢增大C ．斜面对地面的摩擦力保持不变D ．地面对斜面的作用力缓慢增大13．将一物块分成相等的A 、B 两部分靠在一起,下端放置在地面上,上端用绳子拴在天花板,绳子处于竖直伸直状态,整个装置静止;则A 绳子上拉力可能为零B 地面受的压力可能为零C 地面与物体间可能存在摩擦力D AB 之间可能存在摩擦力14.如图所示,将一个质量为1kg 的小物块轻轻放上倾角为37°sin37°＝的斜面,已知斜面质量也为1kg,重力加速度为lOm/s 2．斜面放在足够粗糙的水平地面上没有滑动,那么地面对斜面的支持力N 和摩擦力f 有可能为A. N ＝20N, f ＝ONB. N ＝20N, f ＝C. N ＝, f ＝ D 、N ＝, f ＝ O 乙 甲 O F A B15．如图3所示,一质量为M的斜面体放在水平面上,在其斜面上放一质量为m的物体A,用一沿斜面向上的力F作用于A上,使其沿斜面匀速下滑,在A下滑的过程中,斜面体静止不动,则地面对斜面体的摩擦力f及支持力N是A．f=0,N=Mg+mg B．f向左,N<Mg+mgC．f向右,N<Mg+mg D．f向左,N=Mg+mg16．如图所示,将两个相同的木块a、b置于固定在水平面上的粗糙斜面上;a、b中间用一轻弹簧连接;b的右端用细绳与固定在斜面上的档板相连;开始时a、b均静止,弹簧处于压缩状态,细绳上有拉力;下列说法正确的是A．a所受的摩擦力一定不为零 B．b所受的摩擦力一定不为零C．细绳剪断瞬间a所受摩擦力不变 D．细绳剪断瞬间b受摩擦力可能为零17. 如图所示,物体A在竖直向上的拉力F的作用下能静止在斜面上,关于A受力的个数,下列说法中正确的是A．A一定受两个力作用 B．A一定受四个力作用C．A可能受三个力作用 D．A不是受两个力作用就是受四个力作用18．如图所示,物块a、b的质量均为m,水平地面和竖直墙面均光滑,在水平推力F作用下,两物块均处于静止状态．则A．b受到的摩擦力大小等于mg B．b受到的摩擦力大小等于2mgC．b对地面的压力大小等于mg D．b对地面的压力大小等于2mg19．如图6所示,一倾角为45°的斜面固定于竖直墙上,为使一光滑的铁球静止,需加一水平力F,且F过球心,下列说法正确的是A．球一定受墙的弹力且水平向左 B．球可能受墙的弹力且水平向左C．球一定受斜面的弹力且垂直斜面向上 D．球可能受斜面的弹力且垂直斜面向上20．如图7所示,A、B两木块放在水平面上,它们之间用细线相连,两次连接情况中细线倾斜方向不同但倾角一样,两木块与水平面间的动摩擦因数相同．先后用水平力F1和F2拉着A、B一起匀速运动,则A．F1>F2 B．F1＝F2 C．F T1>T T2 D．F T1＝F T221.如图10所示,重50 N的物体A放在倾角为37°的粗糙斜面上,有一根原长为10 cm,劲度系数为800 N/m的弹簧,其一端固定在斜面顶端,另一端放置物体A后,弹簧长度伸长为14 cm,现用一测力计沿斜面向下拉物体,若物体与斜面间的最大静摩擦力为20 N,当弹簧的长度仍为14 cm时,测力计的读数不可能为A．10 N B．20 N C．40 N D．0 N22.如图所示,光滑水平地面上放有截面为1/4圆周的柱状物体A,A与墙面之间放一光滑的圆柱形物体B,对A施加一水平向左的力F,整个装置保持静止．若将A的位置向左移动稍许,整个装置仍保持平衡,则A．水平外力F增大 B．墙对B的作用力减小C．地面对A的支持力减小 D．B对A的作用力减小23如图1示,质量分别为m1、m2的两个物体通过轻弹簧连接,在力F作用下一起沿水平方向做匀速直线运动m1在地面,m2在空中,力F与水平方向成θ角．则m1所受支持力N和摩擦力f正确的是A．N＝m1g＋m2g－F sinθ图1B ．N ＝m 1g ＋m 2g －F cos θC ．f ＝F cos θD ．f ＝F sin θ24.有一个直角支架AOB ,AO 水平放置,表面粗糙,OB 竖直向下,表面光滑．AO 上套有小环P ,OB上套有小环Q ,两环质量均为m ,两环间由一根质量可忽略、不可伸展的细绳相连,并在某一位置平衡,如图6所示,现将P 环向左移一小段距离,两环再次达到平衡,那么将移动后的平衡状态和原来的平衡状态比较,AO 杆与P 环的支持力F N 和细绳上的拉力F 的变化情况是A ．F N 不变,F 变大B ．F N 不变,F 变小C ．F N 变大,F 变大D ．F N 变大,F 变小25．如图15所示,石拱桥的正中央有一质量为m 的对称楔形石块,侧面与竖直方向的夹角为α, 重力加速度为g .若接触面间的摩擦力忽略不计,则石块侧面所受弹力的大小为mg tan α mg cot α26.如图所示,小车M 在恒力F 作用下,沿水平地面做直线运动,由此可判断A.若地面光滑,则小车一定受三个力作用B.若地面粗糙,则小车可能受三个力作用C.若小车做匀速运动,则小车一定受四个力的作用D.若小车做加速运动,则小车可能受三个力的作用27．如图所示,轻绳一端系在质量为m 的物体A 上,另一端系在一个套在粗糙竖直杆MN 的圆环上．现用水平力F 拉住绳子上一点O,使物体A 从图中实线位置缓慢下降到虚线位置,但圆环仍保持在原来的位置不动．则在这一过程中,环对杆的摩擦力F1和环对杆的压力F2的变化情况是A ．F1保持不变,F2逐渐增大B ．F1逐渐增大,F2保持不变C ．F1逐渐减小,F2保持不变D ．F1保持不变,F2逐渐减小28.如图所示,用轻质细绳拴住同种材料制成的A,B 两物体,它们沿斜面向下做匀速运动,关于A,B 的受力情况,以下说法正确的是受三个力作用,B 受四个力作用 受四个力作用,B 受三个力作用,B 都受三个力作用 ,B 都受四个力作用29.如右图所示,水平地面上有一楔形物块a,其斜面上有一小物块b,b 与平行于斜面的细绳的一端相连,细绳的另一端固定在斜面上．a 与b 之间光滑,a和b 以共同速度在地面轨道的光滑段向左运动．当它们刚运行至轨道的粗糙段时A ．绳的张力减小,b 对a 的正压力减小B ．绳的张力增加,斜面对b 的支持力增加C ．绳的张力减小,地面对a 的支持力增加D ．绳的张力增加,地面对a 的支持力减小30．物块静止在固定的斜面上,分别按如图1所示的方向对物块施加大小相等的力F ,A 中F垂直于斜面向上,B 中F 垂直于斜面向下,C 中F 竖直向上,D 中F 竖直向下,施力后物块仍然静止,则物块所受的静摩擦力图15图 6增大的是31．如图2示,质量为M的楔形物块静止在水平地面上,其斜面的倾角为θ.斜面上有一质量为m的小物块,小物块与斜面之间存在摩擦．用恒力F沿斜面向上拉小物块,使之匀速上滑．在小物块运动过程中,楔形物块始终保持静止．地面对楔形物块的支持力为A．M＋mg B．M＋mg－FC．M＋mg＋F sinθ D．M＋mg－F sinθ32.如图3所示,A、B两物体紧靠着放在粗糙水平面上,A、B间接触面光滑．在水平推力F 作用下两物体一起加速运动,物体A恰好不离开地面,则物体A的受力个数为 A．3 B．4 C．5 D．633．如图7所示,竖直放置的轻弹簧一端固定在地面上,另一端与斜面体P连接,P的斜面与固定挡板MN接触且处于静止状态,则斜面体P此刻所受的外力个数有可能为 A．2个B．3个 C．4个 D．5个34．如图所示,A、B两球用劲度系数为k1的轻弹簧相连,B球用长为L的细线悬于O点,A球固定在O点正下方,且O、A间的距离恰为L,此时绳子所受的拉力为F1,现把A、B间的弹簧换成劲度系数为k2的轻弹簧,仍使系统平衡,此时绳子所受的拉力为F2,则F1与F2的大小关系为A．F1<F2 B．F1>F2 C．F1＝F2 D．因k1、k2大小关系未知,故无法确定35.如图9示,A是一质量为M的盒子,B质量为M/2,A、B用细绳相连,跨过光滑的定滑轮,A置于倾角θ＝30°的斜面上,B悬于斜面之外而处于静止状态．现在向A中缓慢加入沙子,整个系统始终保持静止,则在加入沙子的过程中A．绳子拉力逐渐减小 B．A对斜面的压力逐渐增大C．A所受的摩擦力逐渐增大 D．A所受的合力不变36.如图所示,在斜面上,木块A与B的接触面是水平的．绳子呈水平状态,木块A、B均保持静止．则关于木块A和木块B可能的受力个数分别为A．2个和4个B．3个和4个 C．4个和4个 D．4个和5个37如图所示,倾斜天花板平面与竖直方向夹角为θ,推力F垂直天花板平面作用在木块上,使其处于静止状态,则A．木块一定受三个力作用 B．天花板对木块的弹力F N＞F C．木块受的静摩擦力等于mg cos θD．木块受的静摩擦力等于mg/cos θ38．一斜劈被两个小桩A和B固定在光滑的水平地面上,然后在斜面上放一物体C,如图所示．下列判断正确的是A．若A和B均未受到斜劈的挤压,则C一定处于静止状态B．若A和B均未受到斜劈的挤压,则C可能在沿斜面匀速下滑C．若只有A受到斜劈的挤压,则C一定在沿斜面加速下滑D．若只有B受到斜劈的挤压,则C一定在沿斜面减速下滑39．如图10所示,绳子质量、滑轮摩擦不计,物体M静止在倾角为θ的斜面上,若倾角θ增大,物体M仍然静止．下列判断正确的是A．绳子的拉力增大B．物体M对斜面的正压力减小C．物体M受到的静摩擦力可能增大D. 物体M受到的静摩擦力可能减小图10 40．如图所示,将截面为三角形、底面粗糙、斜面光滑的物块P放在粗糙的水平地面上,其右端点与竖直挡板MN靠在一起,在P和MN之间放置一个光滑均匀的小圆柱体Q,整个装置处于静止状态．若用外力使竖直挡板MN以N点为轴缓慢地顺时针转动至挡板MN水平之前,物块P始终静止不动,此过程中,下列说法正确的是A．MN对Q的弹力先减小后增大 B．P对Q的弹力逐渐增大C．地面对P的摩擦力逐渐减小 D．Q所受的合力逐渐增大41．如图所示,顶端装有定滑轮的粗糙斜面体放在水平地面上,A、B两物体通过细绳连接,并处于静止状态不计绳的质量和绳与滑轮间的摩擦．现用水平向右的力F作用于物体B上,将物体B缓慢拉高一定的距离,此过程中斜面体与物体A仍然保持静止．在此过程中下列说法正确的是A．水平力F是恒力B．物体A所受斜面体的摩擦力一定变大C．斜面体对物体A的作用力不变D．斜面体所受地面的支持力一定不变42．如图所示是给墙壁粉刷涂料用的“涂料滚”的示意图．使用时,用撑竿推着粘有涂料的涂料滚沿墙壁上下缓缓滚动,把涂料均匀地粉刷到墙上．撑竿的重力和墙壁的摩擦均不计,且撑竿足够长．粉刷工人站在离墙壁一定距离处缓缓向上推涂料滚,设该过程中撑竿对涂料滚的推力为F1,涂料滚对墙壁的压力为F2,则A．F1增大,F2减小B．F1增大,F2增大C．F1减小,F2减小D．F1减小,F2增大43．两物体A、B,如图连接且处于静止状态,已知M A＝2M B,A物体和地面的动摩擦因数为μ．现在给B上加一个水平力F,使物体B缓慢移动,物体A始终静止,则此过程中有A．物体A对地面的压力逐渐变小B．物体A受到的摩擦力不变C．绳的拉力逐渐变大D．地面对A的作用力不变44．如图1,A、B两物体叠放在一起,在力F的作用下静止在竖直墙边,已知m A>m B,撤去力F后,物体BA．只受一个重力 B．受到重力和一个摩擦力C．受到重力、一个弹力和一个摩擦力 D．受到重力、一个摩擦力和两个弹力45.如图所示,斜面小车M静止在光滑水平面上,一边紧贴墙壁．若再在斜面上加一物体m,且M、m相对静止,此时小车受力个数为A．3 B．4 C．5 D．646．两物体M、m用跨过光滑定滑轮的轻绳相连,如图所示,OA、OB与水平面的夹角分别为30°、60°,M、m均处于静止状态．则A．绳OA对M的拉力大小大于绳OB对M的拉力B．绳OA对M的拉力大小等于绳OB对M的拉力C．m受到水平面的静摩擦力大小为零D．m受到水平面的静摩擦力的方向水平向左47．如图所示,A是倾角为θ的质量为M的斜面体,B是质量为m的截面为直角三角形的物块,物块B上表面水平．物块B在一水平推力F的作用下沿斜面匀速上升,斜面体静止不动．设重力加速度为g,则下列说法中正确的是A．地面对斜面体A无摩擦力 B．B对A的压力大小为F N B＝mg cos θC．A对地面的压力大小为F N A＝M＋mg D．B对A的作用力大小为F48．如图所示,刚性板放在竖直墙壁和挡板K之间,竖直墙壁和水平面光滑,物体P、Q静止叠放在板上,此时物体P的上表面水平．若将K往右缓慢移动一小段距离后固定,整个装置在新的位置仍保持静止,与原来相比A．P对板的压力将变大 B．板对P的作用力大小不变C．Q受到的摩擦力将增大 D．水平地面受到的弹力将变小49. a、b为截面完全相同的直角楔形物体,分别在垂直于斜边的恒力F1、F2作用下静止在相同的竖直墙面上,如图所示．下列说法正确的是A．a、b受力个数一定相等 B．b受到的摩擦力小于a受到的摩擦力C．a、b所受摩擦力方向一定沿墙面向上 D．F1、F2大小一定相等50.如图所示,物体m通过定滑轮牵引另一水平面上的物体沿斜面匀速下滑,此过程中斜面仍静止,斜面质量为M,则水平地面对斜面体A．无摩擦力 B．支持力为M＋mgC．有水平向左的摩擦力 D．支持力小于M＋mg51．均匀木棒一端搁在地面上,另一端用细线系在天花板上,如图示受力分析示意图中,正确的是52.如图所示,物体A靠在竖直墙面上,在力F作用下,A、B保持静止.物体B的受力个数为.3 C53.如图所示,在水平力F作用下,A、B保持静止,若A与B的接触面是水平的,且F≠0.则关于B的受力个数可能为个个个个54.如图所示,A、B、C三个物体叠放在桌面上,在A的上面再加一个作用力F,则C物体受到竖直向下的作用力除了自身的重力之外还有个力个力个力个力55.如图所示,容器内盛有水,器壁AB呈倾斜状.有一个小物块P处于图示状态,并保持静止状态,则该物体受力情况正确的是可能只受一个力作用可能只受三个力作用不可能只受二个力不是受到二个力就是受到四个力56.两倾斜的滑杆上分别套有A、B两个圆环,两圆环上分别用细线悬吊着一个物体,如右图所示．当它们都沿滑杆向下滑动时,A的悬线与滑杆垂直,B的悬线竖直向下,则A．A圆环与滑杆有摩擦力 B．B圆环与滑杆无摩擦力C．A圆环做的是匀速运动 D．B圆环做的是匀速运动57．如图所示,a、b两个质量相同的球用线连接,a球用线挂在天花板上,b球放在光滑斜面上,系统保持静止,以下图示正确的是58.如图所示,质量为M的直角三棱柱A放在水平地面上,三棱柱的斜面是光滑的,且斜面倾角为θ.质量为m的光滑球放在三棱柱和光滑竖直墙壁之间,A和B都处于静止状态,求地面对三棱柱的支持力和摩擦力各为多少参考答案：58.M+mg; mgtanθ。
高考：高中物理受力分析精选习题(答案不全)
•高中物理受力分析精选习题1．下列各图的A物体处于静止状态，试分析A物体的受力情况2．应用隔离法在每个图的右边画出下列各图中的A物体的受力图，各图的具体条件如下：⑴⑵图中的A物体的质量均为m，都处于静止状态．⑶图中的A处于静止，质量为m，分析A的受力并求出它受到的摩擦力的大小，并指出A受几个摩擦力。
⑷图中各个砖块质量均为m，分析A所受的全部力，并求出A受的摩擦力的大小。
3．物体m沿粗糙水平面运动，⑴图：作出①F sinθ ＜mg时的受力图；②F sinθ ＝mg时的受力图．⑵图中的物块沿斜面匀速上滑，物块与斜面间的动摩擦因数为μ．分析物块的受力情况．⑶图中的m1和m2与倾角θ满足条件m2 g＜m1 g sinθ且m1和m2均静止．作出m1的受力图．⑷图中的A，B均静止，竖直墙壁光滑，试用隔离法画出A和B两个物体的受力图．4．⑴图中的A，B之间，B与地面之间的动摩擦因数均为μ，在A，B都向右运动的同时，B相对于A向左滑动，试分析A，Ｂ各自的受力情况；⑵图中的地面光滑，B物体以初速度v0滑上长木板A，B与A之间的动摩擦因数为μ，试分析A，B各自的受力情况．⑶图中的轻绳延长线过球心，竖直墙壁是粗糙的，球静止，画出球的受力图；⑷图中竖直墙壁粗糙，球静止，画出球的受力图．⑸图中的球静止，试画出球的受力图.5．下列图⑴中的A，B，C均保持静止，试画出三个物体的受力图；图⑵为两根轻绳吊一木板，木板处于倾斜状态，另一个物块放在木板上，系统处于平衡状态，试分析木板的受力情况．图⑶中的A，B保持静止，试分析A帮B的受力情况．6．以下三个图中的物体全部处于静止状态，⑴图和⑵图画出C点的受力图，⑶图画出均匀棒的受力图．球面光滑．7．分析图⑴中定滑轮的受力情况，已知悬挂重物质量为m，并求出杆对滑轮的作用力．图⑵中的绳长L=2.5m，重物质量为m=4kg，不计绳子和滑轮质量，不计滑轮的摩擦．OA=1.5m.，取g =10m/s2．分析滑轮的受力情部并求出绳子对滑轮的拉力大小．图⑶：光滑球在水平推力F作用下处于静止状态，分析小球受力并求出斜面对小球的弹力大小．如图⑷，水平压力F =100Ｎ，Ａ，B之间，A与墙壁之间的动摩擦因数均为μ=0.3，A、B受的重力均为10N．分析A物体的受力情况并求了它所受摩擦力的合力．如图⑸⑹，光滑球A、B放在水平面上，画出A，B的受力图8．画出下列各图中的光滑球的受力图，各图中的球均处于静止状态．9．如图所示，A，B两滑块叠放在水平面上，已知A与滑块B所受重力分别为G A= 10N，G B=20N，A与B 间动摩擦因数μA=0.2，，B与水平面间的动摩擦因数μB=0.3．水平力F刚好能拉动滑块B，试分析两图中B 滑块所受的力．并求出拉动滑块B所需的最小水平拉力分别是多大？10．如图⑴所示，三角形支架ABC的边长AB=20cm，BC= 15cm，在A点通过细绳悬挂一个重20N的物体，求AB杆受拉力的大小及AC杆受压力的大小？11．如图⑵所示，已知悬挂光滑球的绳子长度与球的半径相等，球的质量为m，求绳子的拉力和墙对球的弹力大小．图⑶中V型槽的夹角为60°，光滑球重100N，利用力的分解求出球对两接触面的压力大小．图⑷求三个力的合力分析弹力的实例与练习1．下列各图的接触面均为光滑接触面，Ａ均保持静止状态．画出各图中Ａ球所受的弹力．2．如下图，斜面和球均光滑，画出球受的弹力3．画出下列各图中A和B球所受的弹力4．画出下列各图中A球所受的弹力．各球面均看成光滑面．摩擦力的分析思路及其应用摩擦力分为滑动摩擦力与静摩擦力，它们均需要满足四个条件：两物体相互接触；接触面粗糙；存在相互作用的弹力；有相对滑动或相对滑动趋势。
高中物理必修1受力分析专题(含答案)
受力分析精选例题1如图所示，球B放在真空容器A内，且B略小于A，将它们以初速度v竖直向上抛出．则下列说法中正确的是（）A．若不计空气阻力，在它们上升的过程中，B对A无压力作用B．若不计空气阻力，在它们上升的过程中，B对A的压力向下C．若考虑空气阻力，在它们上升的过程中，B对A的压力向上D．若考虑空气阻力，在它们下落的过程中，B对A的压力向上2(2010·安徽理综)L型木板P(上表面光滑)放在固定斜面上，轻质弹簧一端固定在木板上，另一端与置于木板上表面的滑块Q相连，如图所示．若P、Q一起沿斜面匀速下滑，不计空气阻力．则木板P的受力个数为( )A．3B．4C．5 D．63.（四川省德阳市高中2010届“一诊”考试 2）如图所示，一长直轻杆左端水平插入墙壁固定，右端用一绳子系住拉于墙上，绳与杆之间夹角为θ.现在杆的右端挂一重物mg.则拉于墙上那根绳子的张力大小等于（）A.mgB.mg/sinθC.mg/cosθD.无法确定4．(2014·昆明市质量检测)如图7所示，两个质量均为m的小球用轻质细杆连接静止于内壁光滑的半球形碗内，杆及碗口平面均水平、碗的半径及两小球之间的距离均为R，不计小球半径，则碗对每个小球的支持力大小为( )A.33mg B.233mg C.3mg D．2mg5（1）如图1所示，一质量为m的物体系于长度分别为L1、L2的两根细线上，L1的一端悬挂在天花板上，与竖直方向夹角为θ，L2水平拉直，物体处于平衡状态.现将L2线剪断，求剪断瞬间物体的加速度.（2）若将图1中的细线L1改为长度相同、质量不计的轻弹簧，如图2所示，其他条件不变，求剪断L2瞬间物体的加速度.1）下面是某同学对该题的一种解法：解：设L1线上拉力为T1，L2线上拉力为T2，重力为mg，物体在三力作用下保持平衡，T1cosθ=mg，T1sinθ=T2，T2=mgtanθ，，剪断线的瞬间，T2突然消失，物体即在T2反方向获得加速度。
高考物理一轮复习考点微专题—受力分析、共点力平衡
高考物理一轮复习考点微专题—受力分析、共点力平衡1．（2021•广东）唐代《耒耜经》记载了曲辕犁相对直辕犁的优势之一是起土省力。
设牛用大小相等的拉力F通过耕索分别拉两种犁，F与竖直方向的夹角分别为α和β，α＜β，如图所示。
忽略耕索质量，耕地过程中，下列说法正确的是（）A．耕索对曲辕犁拉力的水平分力比对直辕犁的大B．耕索对曲辕犁拉力的竖直分力比对直辕犁的大C．曲辕犁匀速前进时，耕索对犁的拉力小于犁对耕索的拉力D．直辕犁加速前进时，耕索对犁的拉力大于犁对耕索的拉力【答案】B。
【解析】解：A、耕索对曲辕犁拉力的水平分力大小为F1＝Fsinα，耕索对直辕犁拉力的水平分力大小为F2＝Fsinβ，由于α＜β，则耕索对曲辕犁拉力的水平分力比对直辕犁拉力的水平分力小，故A错误；B、耕索对曲辕犁拉力的在竖直方向的分力大小为F1′＝Fcosα，耕索对直辕犁拉力的竖直方向分力大小为F2′＝Fcosβ，由于α＜β，则耕索对曲辕犁拉力的竖直方向的分力比对直辕犁拉力在竖直方向的分力大，故B正确；CD、无论曲辕犁匀速前进或直辕犁加速前进，耕索对犁的拉力与犁对耕索的拉力属于物体间的相互作用力，总是大小相等、方向相反，故CD错误。
2．（2020•浙江）如图是“中国天眼”500m口径球面射电望远镜维护时的照片。
为不损伤望远镜球面，质量为m的工作人员被悬在空中的氦气球拉着，当他在离底部有一定高度的望远镜球面上缓慢移动时，氦气球对其有大小为mg、方向竖直向上的拉力作用，使其有“人类在月球上行走”的感觉，若将人视为质点，此时工作人员（）A．受到的重力大小为mgB．受到的合力大小为mgC．对球面的压力大小为mgD．对球面的作用力大小为mg【答案】D。
【解析】解：A、工作人员的质量为m，则工作人员受到的重力为：G＝mg，故A错误；B、工作人员在球面上缓慢行走，处于平衡状态，合力为0，故B错误；C、工作人员站在的球面位置不水平，对球面的压力不等于，故C错误；D、球面对工作人员的作用力为F，由平衡条件得：+F＝mg，解得：，根据牛顿第三定律可得，工作人员对球面的作用力大小为F′＝F＝，故D正确。
高考必考题受力分析
高考必考题——受力分析一、单选题1．（2020·海南高考真题）如图，上网课时小明把手机放在斜面上，手机处于静止状态。
则斜面对手机的（ ）A ．支持力竖直向上B ．支持力小于手机所受的重力C ．摩擦力沿斜面向下D ．摩擦力大于手机所受的重力沿斜面向下的分力2．（2019·江苏高考真题）如图所示，一只气球在风中处于静止状态，风对气球的作用力水平向右．细绳与竖直方向的夹角为α，绳的拉力为T ，则风对气球作用力的大小为A ．sin TαB ．cos TαC ．T sin αD ．T cos α3．（2019·全国高考真题）用卡车运输质量为m 的匀质圆筒状工件，为使工件保持固定，将其置于两光滑斜面之间，如图所示．两斜面I 、Ⅱ固定在车上，倾角分别为30°和60°．重力加速度为g ．当卡车沿平直公路匀速行驶时，圆筒对斜面I 、Ⅱ压力的大小分别为F 1、F 2，则A ．12F F ，B ．12F F ，C ．121=2F mg F ，D ．121=2F F mg ， 4．（2019·全国高考真题）物块在轻绳的拉动下沿倾角为30°的固定斜面向上匀速运动，，重力加速度取10m/s 2．若轻绳能承受的最大张力为1 500 N，则物块的质量最大为A．150kg B．kg C．200 kg D．5．（2013·北京高考真题）倾角为α、质量为M的斜面体静止在水平桌面上，质量为m 的木块静止在斜面体上．下列结论正确的是A．木块受到的摩擦力大小是mg cosαB．木块对斜面体的压力大小是mg sinαC．桌面对斜面体的摩擦力大小是mg sin αcosαD．桌面对斜面体的支持力大小是（M+m）g6．（2018·山东潍坊市·高一期末）如图所示，质量为m的物块在水平力F作用下，静止在质量为M的斜面体上．已知斜面体倾角为θ，下列说法正确的是A．物块对斜面体的压力大小为mg cosθB．物块受到的摩擦力可能为0C．斜面体对地面的压力大于（M＋m）gD．斜面体对地面的摩擦力大小为07．（2013·上海高考真题）如图，质量m A＞m B的两物体A、B叠放在一起，靠着竖直墙面．让它们由静止释放，在沿粗糙墙面下落过程中，物体B的受力示意图是A．B．C ．D ．8．（2015·山东高考真题）如图，滑块A 置于水平地面上，滑块B 在一水平力作用下紧靠滑块A （A 、B 接触面竖直)，此时A 恰好不滑动，B 刚好不下滑，已知A 与B 间的动摩擦因数为1μ，A 与地面间的动摩擦因数为2μ，最大静摩擦力等于滑动摩擦力，A 与B 的质量之比为( )A ．121μμ B ．12121μμμμ- C ．12121μμμμ+ D ．12122μμμμ+9．（2008·广东高考真题）如题所示，质量为m 的物体悬挂在轻质支架上，斜梁OB 与竖直方向的夹角为θ。
物理高考受力分析题
5月17日受力分析单选题1.如图，固定斜面，CD段光滑，DE段粗糙，A、B两物体叠放在一起从C点由静止下滑，下滑过程中A、B保持相对静止，则（）。
A.在CD段时，A受三个力作用B.在DE段时，A受摩擦力方向一定沿斜面向上C.在DE段时，A可能受三个力作用D.整个下滑过程中，A、B均处于失重状态2.如图所示，斜面体放在水平地面上，用平行于斜面的轻弹簧将物块拴接在挡板上，在物块上施加平行于斜面沿斜面向上的推力，整个系统始终处于静止状态，下列正确的是（）。
A.物块与斜面之间一定存在摩擦力B.弹簧的弹力一定沿斜面向下C.地面对斜面体的摩擦力水平向左D.若增大推力，则弹簧弹力一定减小多选题3.如图所示，质量为的物体1放在正沿平直轨道向右行驶的车厢底板上，并用竖直细绳通过光滑定滑轮连接质量为的物体，与物体2相连接的绳与竖直方向成角，重力加速度为，则（）。
A.车厢的加速度为B.物块1所受底板的摩擦力为C.底板对物体1的支持力为D.绳对物体1的拉力为单选题4.如图所示，水平细杆上套一环A，环A与球B间用一轻绳相连，质量分别为、，由于B球受到风力作用，环A与球B一起向右匀速运动。
已知细绳与竖直方向的夹角为。
则下列说法中正确的是（）。
A.球B受到的风力为B.风力增大时，轻质绳对球B的拉力保持不变C.杆对环A的支持力随着风力的增大而增大D.环A与水平细杆间的动摩擦因数为5.如图所示，质量为的木块A放在斜面体B上，若A和B沿水平方向以相同的速度一起向左做匀速直线运动，则A和B之间的相互作用力大小（）。
15月17日作业A.B.C.D.6.如图所示，水平桌面上叠放着A、B两物体，B物体受力F作用，A、B一起相对地面向右做匀减速直线运动，则B物体的受力个数为（）。
A.4个B.5个C.6个D.7个7.如图所示，完全相同的质量为的A、B两球，用两根等长的细线悬挂在O点，两球之间夹着一根劲度系数为的轻弹簧，静止不动时，弹簧处于水平方向，两根细线之间的夹角为。
人教版高考物理复习课后习题 第二章 相互作用 共点力的平衡 课时规范练6 受力分析 共点力的平衡
课时规范练6 受力分析共点力的平衡基础对点练1.(受力分析)(云南师大附中高三月考)如图所示,M、N两物体叠放在一起,在恒力F作用下,保持静止状态,则关于两物体受力情况的说法正确的是( )A.物体N可能受到4个力B.物体M可能受到6个力C.物体M与墙之间一定没有弹力和摩擦力D.物体M与物体N之间可能无摩擦力2.(物体平衡、摩擦力)(山东泰安高三三模)某同学做家务时,使用浸湿的拖把清理地板上的油渍。
假设湿拖把的质量为2 kg,拖把杆与水平方向成53°角,当对拖把施加一个沿拖把杆向下、大小为10 N的力F1时,恰好能推动拖把向前匀速运动。
当遇到地板上的油渍时,如果想要把地板上的油渍清理干净,必须克服油渍与地板间的静摩擦力,该同学需将沿拖把杆向下的力至少增大到F2=25 N。
设拖把与地板、油渍间的动摩擦因数相等且始终不变,已知重力加速度g取10 m/s2,sin 53°=0.8,cos 53°=0.6。
则此时油渍与地板间的最大静摩擦力约为( )A.7.7 NB.8.6 NC.13.3 ND.15 N3.(物体平衡条件应用)(河北高三月考)某士兵驾驶单兵飞行器(由燃油背包和脚下的喷射器组成)在无风的晴朗天气里沿水平方向匀速飞行的场景如图所示,喷射器引擎沿士兵身体所在直线的方向斜向后喷气,已知士兵和单兵飞行器的总重力为G,士兵身体与水平面的夹角为θ,受到的空气阻力大小F f=kv2,其中k为常量,v是飞行速度的大小,不计喷气过程燃油的减少,则士兵飞行的速度大小为( )A.√GksinθB.√kGsinθC.√GktanθD.√kGtanθ4.(物体平衡、滑动摩擦力)(山东高三二模)如图所示,为从高处向下传送圆柱形物体,工人师傅将MN和PQ两相同直细杆平行倾斜固定在水平地面上做为轨道,两直杆间的距离与圆柱形物体的半径相同,两直杆与水平面的夹角都为θ=30°,圆柱形物体恰好能匀速下滑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、（2013 山东）如图所示,用完全相同的轻弹簧 A、B、C 将两个相同的小球连接并悬挂,小球处于静止
状态,弹簧 A 与竖直方向的夹角为 30°,弹簧 C 水平,则弹簧 A、C 的伸长量之比为 (
用做商业用途
A. ∶4
B.4∶
C.1∶2
D.2∶1
)版权文档，请勿
8、（2013 天津）如图所示,小球用细绳系住,绳的另一端固定于 O 点,现用水平力 F 缓慢推动斜面体,小球 在斜面上无摩擦地滑动,细绳始终处于直线状态,当小球升到接近斜面顶端时细绳接近水平,此过程中斜面 对小球的支持力 FN 以及绳对小球的拉力 FT 的变化情况是 ( )版权文档，请勿用做商业用途
D．N 处受到的静摩擦力沿水平方向
M
3、（2011 天津）如图所示，A、B 两物块叠放在一起，在粗糙的水平面上保持相对静止地向右做匀减速
直线运动，运动过程中 B 受到的摩擦力版权文档，请勿用做商业用途
A．方向向左，大小不变
B．方向向左，逐渐减小
C．方向向右，大小不变
D．方向向右，逐渐减小
A
v
B
4、（2011 江苏）如图所示，石拱桥的正中央有一质量为 m 的对称楔形石块，侧面与竖直方向的夹角为 α，重力加速度为 g。若接触面间的摩擦力忽略不计，则石块侧面所受弹力的大小为（ ）版权文档，
轻放在斜面两侧的绸带上。两物块与绸带间的动摩擦因数相等，且最大静摩擦力与滑动摩擦力大小
相等。在 α 角取不同值的情况下，下列说法正确的有（
）版受摩擦力的大小总是相等
B．两物块不可能同时相对绸带静止
C．M 不可能相对绸带发生滑动
D．m 不可能相对斜面向上滑动
M
m 绸带
置。不计摩擦，在此过程中（
）版权文档，请勿用做商业用途
A.N1 始终减小，N2 始终增大
B.N1 始终减小，N2 始终减小
C.N1 先增大后减小，N2 始终减小
D.N1 先增大后减小，N2 先减小后增大
10、（2012 江苏）如图所示,一夹子夹住木块,在力 F 作用下向上提升. 夹子和木块的质量分别为 m、M,
请勿用做商业用途
A． mg 2 s in
B． mg 2 c os
m αα
C． 1 mg tan 2
D． 1 mgco t 2
5、（2011 江苏）如图所示，倾角为 α 的等腰三角形斜面固定在水平面上，一足够长的轻质绸带跨过斜
面的顶端铺放在斜面的两侧，绸带与斜面间无摩擦。现将质量分别为 M、m（M>m）的小物块同时
α
α
6、（2014 山东）如图,用两根等长轻绳将木板悬挂在竖直木桩上等高的两点,制成一简易秋千,某次维修时 将两轻绳各剪去一小段,但仍保持等长且悬挂点不变。木板静止时,F1 表示木板所受合力的大小,F2 表示单 根轻绳对木板拉力的大小,则维修后 ( )版权文档，请勿用做商业用途 A.F1 不变,F2 变大 B.F1 不变,F2 变小 C.F1 变大,F2 变大 D.F1 变小,F2 变小
1、【2015 山东】如图,滑块 A 置于水平地面上,滑块 B 在一水平力作用下紧靠滑块 A(A、B 接触面竖直), 此时 A 恰好不滑动,B 刚好不下滑。已知 A 与 B 间的动摩擦因数为μ1,A 与地面间的动摩擦因数为μ2,最大 静摩擦力等于滑动摩擦力。A 与 B 的质量之比为 ( )
1 A. 12
A.FN 保持不变,FT 不断增大 B.FN 不断增大,FT 不断减小 C.FN 保持不变,FT 先增大后减小 D.FN 不断增大,FT 先减小后增大
9、（2012 新课标）如图，一小球放置在木板与竖直墙面之间。设墙面对球的压力大小为 N1，球对木板
的压力大小为 N2。以木板与墙连接点所形成的水平直线为轴，将木板从图示位置开始缓慢地转到水平位
途
13、（2014 四川理综）如图所示,水平传送带以速度 v1 匀速运动,小物体 P、Q 由通过定滑轮且不可伸长的
轻绳相连,t=0 时刻 P 在传送带左端具有速度 v2,P 与定滑轮间的绳水平,t=t0 时刻 P 离开传送带。不计定滑
轮质量和摩擦,绳足够长。正确描述小物体 P 速度随时间变化的图像可能是 (
B与地面间的动摩擦因数为。最大静摩擦力等于滑动摩擦力，重力加速度为g。现对A施加一水平拉力F，则版权文档， 请勿用做商业用途 A．当F < 2μmg 时，A、B 都相对地面静止
B．当F = 5 mg 时，A的加速度为版权文档，请勿用做商业用途 2
C．当F > 3 μmg 时，A相对B滑动
D．无论 F 为何值，B 的加速度不会超过版权文档，请勿用做商业用
1 12 B. 12
1 12 C. 12
2 12 D. 12
2、【2014 广东】如图 7 所示，水平地面上堆放着原木，关于原木 P 的支撑点 M、N 处受力的方向，下
列说法正确的是（ ）版权文档，请勿用做商业用途 A．M 处受到的支持力竖直向上 B．N 处受到的支持力竖直向上
N P
C．M 处受到的静摩擦力沿 MN 方向
用途
)版权文档，请勿用做商业
14、（某模拟）两个中间有孔的质量为 M 的小球 A、B 用一轻弹簧相连，套在水平光滑横杆上。两个小球下面分别连一
轻弹簧。两轻弹簧下端系在一质量为 m 的小球 C 上，如图所示。已知三根轻弹簧的劲度系数都为 k，三根轻弹簧刚好构
成一等边三角形。下列说法正确的是：（ ）版权文档，请勿用做商业
夹子与木块两侧间的最大静摩擦力均为 f. 若木块不滑动,力 F 的最大值是（
）版
权文档，请勿用做商业用途
2f m M
(A)
M
2f m M
(B)
m
2f m M m M g
(C)
M
2f m M m Mg?
(D)
m
11、（2011 广东）如图 5 所示的水平面上，橡皮绳一端固定，另一端连接两根弹簧，
连接点 P 在 F1、F2 和 F3 三力作用下保持静止。下列判断正确的是（
）版权文档，
请勿用做商业用途
A. F1 > F2> F3
权文档，请勿用做商业用途
B. F3 > F1> F2
C. F2> F3 > F1
D. F3> F2 > F1 版
12、（2014江苏）如图所示，A、B两物块的质量分别为2m和m，静止叠放在水平地面上。 A、B 间 的动摩擦因数为μ，
