手机维修考评试题

第一章独立作业

姓名：学号：用时：成绩：

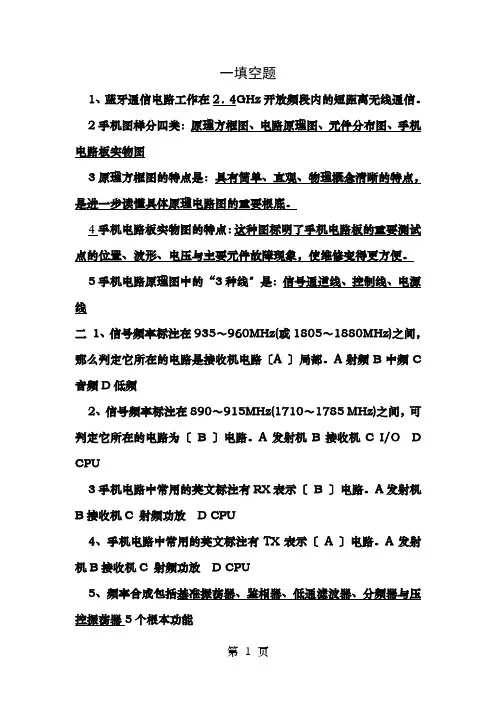

一、填空及选择（每空0.5分）

1、手机电路基本包括4大组成部分，分别是：（1）射频部分（2）逻辑/音频部分（3）

输入/输出接口部分（4）电源部分

2、GSM手机开机初始工作流程有四个模块，分别是（1）自检模块（2）搜索模块（3）检查模块（4）待机模块

2、3、射频电路的任务是（1）完成接收信号的下变频，得到模拟基带信号；（2）完成

发射模拟基带信号的上变频，得到发射射频信号

4、手机接收电路分为三类（1）超外差一次变频接收电路（2）超外差二次变频接收电路（3）直接变频线性接收电路

3、5、频率合成器的作用是为接收通路的混频电路和发射通路的调制电路提供接收本振频

率和发射载频频率。

4、6、带锁相环的频率合成器由基准频率、鉴相器、低通滤波器、分频器、压控振荡器

等组成一个闭环的自动频率控制系统。

7、GSM手机的系统时钟频率一般为（A）MHz。A、13；B、130；C、1300；D、13000

8、GSM手机的实时时钟频率一般为（A）kHz。A、32．768；B、327.68；C、3276.8；D、32768

9、GSM手机的系统逻辑控制部分由（1）中央处理器（2）存储器（3）总线三部分组成。

10、电源电路是故障率较高的电路，在修理手机时，常常是先查电源，后查负载。11为整机各个电路供电

12、手机电路板结构分为两种（1）直板式手机（2）折叠式手机

13、手机CPU工作的三要素是（1）系统时钟（2）复位（3）电源

二、作图题（每题3分）

1、画出GSM手机接收电路方框图

手机接收电路方框图5、画出GSM手机发射电路方框图

手机发射电路方框图

6、画出手机接收音频信号处理过程方框图

三、跑图题（每题3分）

1、下图为GSM手机发送音频信号处理组成方框图，试根据图中所标信号写出各信号的性质。

信号1、4、5，6、7都是模拟信号，信号2是数字信号，信号3是数码信号

信号1：模拟话音信号，信号2：数字话音信号，信号3：数码信号，信号4：经数字电路一系列处理后，分离的TXI/TXQ波形（模拟信号），信号5：已调中频发射信号（模拟信号），信号6：发射频率信号（模拟信号），信号7：功率放大的最终发射信号（模拟信号）2、试根据下图画出V60接收过程的信号流程（设工作频率为900MHz），并判定接收电路的类型

采用超外差二次变频接收方式

3、试根据下图画出V60发射过程的信号流程（设工作频率为900MHz），并定发射电路的类型

带偏移锁相环的发射电路

4、请在CDMA 手机接收电路上将信号主流程上的各部分组成标明

5、请在CDMA 手机发射电路上将信号主流程上的各部分组成标明

6、在下图中标明频率合成器的位置及各组成部分 接收一本振RXVCO U300和发射TXVCO ：

发射滤波

功放

接收二本振电路：

四、简答题（每题3分）

1、移动通信系统的组成有哪内务部分？各部分的作用是什么？

（1）终端设备

１）手机(MS)

手机作为移动终端，可完成话音编码、信道编码、信息加密、信息的调制和解调、信息发射和接收等功能。

２）用户识别卡（SIM：Subscriber Identity Module）

存有认证客户身份所需的所有信息，并能执行一些与安全保密有关的重要信息，以防止非法客户进入网路，存储与网路和客户有关的管理数据。

（2）基站子系统BSS

基站（BSS）系统是在一定的无线覆盖区中由MSC控制，与MS进行通信的系统设备。它主要负责完成无线发送接收和无线资源管理等功能。功能实体可分为基站控制器（BSC）和基站收发信台（BTS）。

1）基站收发信台BTS

2）基站控制器BSC

（3）交换网络子系统NSS

交换网络子系统（NSS）主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。交换网络子系统NSS能在任意选定的两条用户线（或信道）之间建立和释放一条通信链路，并实现整个通信系统的运行、管理。

2、简述手机与系统的通信过程

答：手机开机，验明身份

手机待机，周期验证

手机关机，注销身份

3、简述GSM手机开机初始工作流程

（1）自检模块

对手机中各个芯片和整机电路进行自检

（2）搜索模块

搜索无线电信号，

调整内部电路的工作频率

同步频率

（3）检查模块

检查网络是否与SIM卡一致

（４）待机模块

显示各种信号

4、简述手机频率合成器的作用及组成

（1）作用：频率合成电路为接收通路的混频电路和发射通路的调制电路提供接收本振频率和发射载频频率。

（2）组成：带锁相环的频率合成器由基准频率、鉴相器PD、低通滤波器LPF、压控振荡器(VCO)、分频器等组成一个闭环的自动频率控制系统。

5、简述手机系统逻辑控制部分的作用及组成

（1）作用：系统逻辑控制部分负责对整个手机的工作进行控制和管理，包括开机操作、定时控制、音频部分控制、射频部分控制，以及外部接口、键盘、显示屏的控制等。

（2）组成：在手机电路中，以中央处理器(CPU)为核心的控制电路称为系统逻辑电路，它由中央处理器、存储器和总线等组成。

6、手机中Flash ROM（版本）的主要功能是什么？

以代码的形式存放手机的基本程序和各种功能主程序、开机和关机程序、LCD字符调出程序、系统网络通信控制程序

7、手机中EEPROM（码片）的主要功能是什么？

可以让用户通过本机键盘，使用手机菜单进行修改的数据如电话号码簿、锁机码、用户设定值等用户个人信息。手机在工作时，不仅能读取其中的数据资料，还能往存储器内写入资料。

8、手机中数据存储器SRAM（暂存）的主要功能是什么？

作为数据缓冲的数据存储器，其内部存放手机当前运行程序时产生的中间数据，为数据和信息在传输过程中提供一个暂时存放的空间；如果手机关机，则内容全部消失。

9、手机输入，输出(I／O)接口部分分为模拟接口、数字接口、人机接口

（1）模拟接口：A／D、D／A变换

（2）数字接口：数字终端适配器(即尾插)、红外线接口、蓝牙接口、摄像头接口

（3）人机接口：键盘输入、翻盖功能开关输入、送话器输入、液晶显示屏(LCD)输出、受话器输出、振铃输出、手机状态指示灯输出
