常用磁力启动器的用途_0
80N磁力启动器课件解析
6）、按启动器所控制机电的定额工作电流，调 整JDB保护器整定电流，使之与被控机电的工作电 流相符。 7）、起动器短路保护采取手动复位体式格局， 当排除短路妨碍后，将隔离开关从"分"位置，再打 至"合"位置，短路保护闭锁解除才许可机电重新起 动。
五、起动器中真空接触器的调整使用
起动器正常投入使用后，接触器一般不 需要维修。仅定期检查各种连接件是否松动， 真空管的真空度是否发生变化。 1）真空开关管真空度的检查方法 2）在电路断电的情况下，用力压衔铁，使 触头处于闭合位置，如某真空管发生漏气 （真空负压消压），则该真管不能闭合，或 动导电杆处于松动状态。
3、起动器的内部结构特征
（1）起动器本体的所有机电器件装在金属底 板的正反两面： A、正面有： 真空接触器，用于主电路的接通与分断。 其中：QBZ-80 N 型用CKJ-80型真空接触器。
控制线路板装有： a、过压保护电器；b、整流桥； c、中间继电器；d、远近程控开关； e、控制线路保险；f、RL型螺旋熔断器； （2）、反面有： a、DH型换相隔离开关，用于隔离电源和转 换相序。 b、控制按钮，用于就地的起动，停止控制。 c、电源变压器，电压为660V（380V）/36V。
4）、起动器外壳应接地，隔爆面应切 合要求。接线箱与盖的间隙不大于0.4mm，转 盖与外壳间隙不大于0.4mm，使用中应保持隔 爆面的清洁，清理后涂204-1防锈油。 5）、起动器的变压器为1140(660)V， 出厂电压见接线腔盖上标贴，如实际电压与 之不符，则将变压器原边改接，接到相应的 电压端子上。
b.按下起动器停止按钮S1或外控停止按钮S4， 中间继电器K3吸合线圈释放，常开触点K31 打开真空接触器K1吸合线圈释放，主触头K1 断开，电动机停止，同时真空接触器辅助触 点的一组常闭触点K12闭合漏电闭锁回路与 主回路接通，漏电闭锁保护投入。 c.起动器反向起动与正向起动工作原理相同。

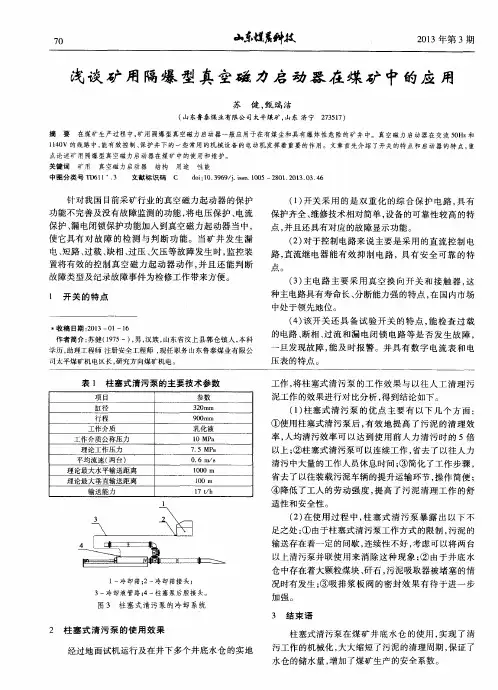

浅谈矿用隔爆型真空磁力启动器在煤矿中的应用
（ ３ ） 主电路 主要 采用 真 空换 向开关 和接 触器 ， 这
种主 电路具有寿命 长 、 分 断能力强 的特点 ， 在 国内市场
中处于领先地位。
收 稿 日期 ： ２ ０ １ ３—０ １—１ ６
（ ４ ） 该 开关还 具 备试 验 开关 的特 点 ， 能检 查 过载 的电路 、 断相 、 过流 和漏 电闭锁 电路 等是 否发生 故 障， 旦发现故障 ， 能及时报 警。并具有数 字 电流表 和 电 压表 的特点 。
缸 径 行 程
工作 ， 将柱塞式清污 泵 的工 作效果 与 以往 人工清 理污
泥工作 的效果进行对 比分析 ， 得到结论如下。 （ １ ） 柱塞式 清 污泵 的优 点主要 有 以下 几个 方面 ：
参数
３ ２ ０ ｍ ｍ ９ ｏ ｏ ｍ ｍ
工作介质 工作介质公称压力 理 论 工 作 压 力
以上清污泵并 联使 用来 消除这 种现象 ； ② 由于井 底水 仓 中存在着大颗粒煤块 、 矸石 ， 污泥吸取器被堵塞 的情 况时有发生 ； ③ 吸排浆板 阀 的密 封效果 有待于进 一步
加强 。
图 ３ 柱塞式清污泵的冷却系统
３ 结 束 语
２ 柱塞 式清 污泵 的使用 效果
柱塞式清污泵 ２ ） 在使用 过程 中， 柱 塞式 清污 泵暴 露 出 以下不
足之处 ： ① 由于柱塞式清污泵工作方式的限制 ， 污泥 的 输送存在着一 定的间歇 ， 连续性不好 ， 考虑可 以将两 台
～
１一冷却箱 ； ２一冷却箱接 头； ３一冷却液管路 ； ４一柱塞 泵后腔接头。
（ ５ ） 远控按钮最长距离为 ５ ０ ０ ｍ。 （ ６ ） 智能化性 能 ：
矿用隔爆型真空磁力启动器在煤矿中的应用
矿用隔爆型真空磁力启动器在煤矿中的应用针对我国目前采矿行业的真空磁力起动器的保护功能不完善及没有故障监测的功能，将电压保护、电流保护、漏电闭锁保护功能加入到真空磁力起动器当中，使它具有对故障的检测与判断功能。
当矿井发生漏电、短路、过载、缺相、过压、欠压等故障发生时，监控装置将有效的控制真空磁力起动器动作，并且还能判断故障类型及纪录故障事件为检修工作带来方便。
1、开关的特点(1)开关采用的是双重化的综合保护电路，具有保护齐全、维修技术相对简单，设备的可靠性较高的特点，并且还具有对应的故障显示功能。
(2)对于控制电路来说主要是采用的直流控制电路，直流继电器能有效抑制电路，具有安全可靠的特点。
(3)主电路主要采用真空换向开关和接触器，这种主电路具有寿命长、分断能力强的特点，在国内市场中处于领先地位。
(4)该开关还具备试验开关的特点，能检查过载的电路、断相、过流和漏电闭锁电路等是否发生故障，一旦发现故障，能及时报警。
并具有数字电流表和电压表的特点。
2、启动器的结构真空磁力器一般是由隔爆外壳、固定式的千伏级元件、控制线路和前门等部分组装而成的，对于外壳来说一般是分为主腔和接线主腔两对独立的隔爆部分组成。
启动器的前门一般为平面止口式，当顺时针旋动时能闭锁螺钉，将前门脱离，接着提起启动器左侧的操作手把，把前门抬起约为3era时，前门打开。
关门时需平提操作手把，转动前门时关闭。
打开前门后，沿逆时针的方向来旋转折页式的芯子右侧的螺栓，将挂钩的芯子与之脱开，这样，折页式芯子就会以折页轴为圆心来转动，使整个的芯子伸出壳外，这样维修起来十分方便。
折页式芯子与其他部件的电的联系，全部通过CA型插接件连接。
如果有必要，可以将插接件拔掉，拧下折页上的螺钉，使整个的芯子随机抽出，这样芯子装入壳内的程序就与取出时的方法成相反。
对于启动器的使用的控制线路的导线来说，千伏级的导线为红色的，本安回路中的导线为蓝色的。
接地的导线是花色或黑色，剩余的都是白色或其他的颜色。
磁性开关的作用及相关知识介绍
磁性开关的作用及相关知识介绍磁性开关的作用磁性开关是用来检测气缸活塞位置的，即检测活塞的运动行程。
使用磁性开关可以回馈气缸活塞杆伸出的位置，利用此回馈信号可以控制其他的元件的动作;也可以控制气缸的行程，例如气缸全行程为100，可以将行程调整为80;装多个磁性开关还可以实现气缸在多点停止(但停止精度不高)。
磁性开关原理磁性开关是在密闭的金属或塑胶管内，设置一点或多点的磁簧开关，然后将管子贯穿一个或多个，中空而内部装有环型磁铁的浮球，并利用固定环，控制浮球与磁簧开关在相关位置上，使浮球在一定范围内上下浮动。
利用浮球内的磁铁去吸引磁簧开关的接点，产生开与关的动作。
磁性开关电路使用注意事项安装时，不得给开关过大的冲击力，如打击、抛扔开关等。
避免在周围有强磁场，大电流(象大型磁铁、电焊机等)的环境中使用磁性开关。
不要把连接导线与动力线并在一起。
不宜让磁性开关处于水或冷却液的环境中。
如需在这种环境中使用，可用盖子加以遮挡。
配线时，导线不宜承受拉伸力和弯曲力。
用于机械手等可动部件场合，应使用具有耐弯曲性能的导线，以避免开关受损伤或断线。
磁性开关的配线不能直接接到电源上，必须串接负载。
负载电压和最大负载电流都不要超过磁性开关的最大允许容量，否则其寿命会大大降低。
指示灯的有触点磁性开关，当电流超过最大电流时，发光二极体会损坏;若电流在规定范围以下，发光二极体会变暗或不亮。
对直流电，需分正负极，若接线接反，开关可动作，但指示灯不亮。
SMC磁性开关用途SMC磁性开关主要用于控制工业机械的动作，转数比的范围为1:1至1:150；总尺寸适合于小空间内的组装，传动轴和齿轮驱动轴均由不锈钢材料制作，齿轮和驱动衬套由自动润滑的热塑材料制作，各种材料和元件均具有良好的抗磨性，同时设备具有很好的防水防尘性能。
磁性开关主要用起重等控制工业机械的动作，该转数比的范围为1:1至1:9400；标准限位元开关安装有2个，3个，4个，6个，8个，10个或12个快动或缓动开关以及尖角凸轮PRSL7140PI。
电磁启动器利用说明书
电磁启动器利用说明书——zmjt01电磁启动器适用于煤矿井下或其它周围介质中含有爆炸性气体(甲烷混合物)的环境中，在交流50Hz，电压1140V或660V，电流至80A或120A或250A的线路中，操纵三相鼠笼型感应电动机的起动，停止。
当线路中显现短路、过载、漏电、断相时，能自动切断电源，从而达到爱惜电机及线路的目的。
电磁启动器利用条件1)海拔高度不超过2000米(气压80KPa～110KPa)；2)环境温度为一5℃一400C；3)空气相对湿度不大于95％(+250C)；4)无强烈颠簸振动的地址；5)与垂直面的倾斜度不大于15。
；6)含有爆炸危险气体(甲烷)和煤尘，但无足以侵蚀金属和破坏绝缘的气体及蒸汽的地址；7)无滴水的地址；8)污染品级：3级；9)安装类别：III类电磁启动器结构说明电磁启动器的外壳材质采纳Q235A钢板焊接制成。
电磁启动器内部由交流接触器、热继电器、按钮和信号灯等组成。
面板上的起动、停止按钮用于操纵交流接触器使电动机起动或停止。
电磁启动器设有内、外接地螺栓，并有接地标志。
电磁启动器的结构呈圆形，连接在撬型底座上，隔爆外壳由接线腔和主腔组成。
l、接线腔：要紧安装电源线和负载线及操纵回路的接线端子，接线腔双侧有进线喇叭口，前壁有两个操纵回路出线喇叭口。
2、主腔：由壳底和前盖组成，它是一种转盖式结构，主腔内装有机芯，正面装有真空接触器，JDB电机综合爱惜器，Rc阻容吸收回路和一只熔断器，反面装有操纵变压器，换相隔离开关和按钮开关及操作换相开关的机构，机芯安装在壳体内必需使按钮开关和壳体的“起动”“停止”按钮正对，且间隙在l～3mm，换向开关的操作机构与壳体的把手联动机构相互配合，从而通过外部把手操作按钮及联锁杆，来实现对开关起动、停止及联锁操纵，当打开起动器时，必需先按动停止按钮，使的地方于断电状态，把手处于垂直向下位置转动联锁杆，使之销住把手(避免误操作)，转动盖子即可打开，当要关闭起动器时，转动盖子，使盖子的法兰边上缺口与联锁杆正对，转动联锁杆，锁住盖子至手能活动为止，咨询四零零零八六零五三七即可操作起动器。
真空磁力启动器的作用
真空磁力启动器的作用
哇塞！你知道真空磁力启动器吗？这玩意儿可太厉害了！
我先跟你讲讲我们班的一次小实验吧。
那天，老师把一个真空磁力启动器拿到了教室里，同学们都围了上去，好奇得不得了。
“这是啥呀？”“能干嘛用呢？”大家七嘴八舌地问着。
老师笑着说：“别着急，咱们一起来研究研究。
”
老师先给我们简单介绍了一下，说真空磁力启动器就像是一个超级厉害的大管家。
它能控制电机的启动和停止，就好像是我们跑步比赛时的发令员和终点裁判。
如果没有它，电机就会乱了套，不知道什么时候该工作，什么时候该休息。
你想想看，要是没有这个大管家，电机一会儿疯狂地转个不停，一会儿又突然停下，那得多吓人啊！这就好比一个人吃饭，没有规律，一会儿暴饮暴食，一会儿又滴水不进，身体能吃得消吗？
还有哦，真空磁力启动器能保护电机，不让它受到过大的电流或者电压的伤害。
这就像是给电机穿上了一层厚厚的防护服，把那些可能会伤害它的东西都挡在外面。
要是没有这层保护，电机就像是在战场上没有盔甲的士兵，很容易就“受伤”啦！
我们工厂里的那些大型机器，不都得靠电机来带动嘛。
要是电机出了问题，整个生产流程都会受到影响。
这时候，真空磁力启动器的作用可就太大啦！它能确保电机稳定可靠地工作，让工厂的生产顺顺利利的。
你说，要是没有真空磁力启动器，那得造成多大的麻烦和损失呀？所以说，真空磁力启动器可真是个了不起的好东西！。
(冶金行业)QJZW矿用隔爆兼本质安全型智能真空磁力起动器
（冶金行业）QJZW矿用隔爆兼本质安全型智能真空磁力起动器QJZ-400(315)/1140W矿用隔爆兼本质安全型智能真空磁力起动器1用途及适用范围1.1本隔爆真空磁力起动器(以下简称起动器),适用于含有爆炸性气体(甲烷)和煤尘的煤矿中,但周围介质中不得含有破坏金属和绝缘的活动性化学物质。
1.2工作条件a.海拨高度不超过2000米;b.周围介质温度不高于+40︒C;c.周围空气相对湿度不大于95%(+25︒C时);d.须能防止水和液体浸入起动器内部;e.无剧烈振动、颠簸以及和垂直平面倾斜在15度以下的环境中。
1.3起动器主要用于就地或远距离起动和停止额定电压1140伏或660伏、频率为50赫的矿用隔爆型三相鼠笼式感应电动机,且可在停止时进行换向。
必要时亦允许使用隔离换向开关直接停止电动机1.4起动器具有漏电闭锁、过载、短路、三相不平衡（包括断相），欠压等保护且可实时显示主回路电流，电压值以及故障信息。
1.5具有试验开关,可进行过载，断相，漏电闭锁等试验功能。
1.6起动器工作制为8小时工作制,操作频率不大于300次/小时。
2主要技术参数和技术性能2.1线路电压在75%-110%的额定电压时,起动器能可靠地工作。
2.2矿用隔爆兼本安型dibI(150℃)，其远控按钮为本安电路。
2.3本安控制电压为AC28V，交流短路电流55mA，直流工作电压14V，直流电流为28mA。
2.4漏电闭锁外电路电压DC12V。
2.5控制变压器原边工作电压AC1140V或AC660V。
2.6远控按钮最长距离为500m。
2.7智能化性能2.7.1液晶汉显、中文界面，实时显示三相电流、系统电压、电网对地绝缘电阻及各种故障显示，且具备故障查询功能。
2.7.2在开关不打开前门的情况下，通过液晶汉显中文菜单，实现人机对话功能，实现各种保护参数的整定。
2.7.3具有计算机通讯接口，可远距离传输开关状态、电流、电压，实现计算机井上井下联网（此项功能由用户选配）。
QBZ2-80,120,200N,矿用隔爆型,可逆真空电磁启动器
QBZ2-80、120、200N矿用隔爆型可逆真空电磁启动器一、主要用途及适用范围QBZ2-80、120、200N智能型矿用隔爆型可逆真空磁力启动器适用于含有爆炸性气体环境（甲烷、煤尘）的煤矿井中。
在交流50HZ，电压为380V、660V或1140V的线路中，对隔爆型三相鼠笼异步电动机进行起动、停止（可逆启动器还对电机进行正反转控制）等控制，并能对本启动器所控制的负载线路和电动机进行保护，控制方式采用远方控制，并可在停机时进行换向。
二、型号含意QBZ2---80（）/660V(380)NQ-------------启动器B-------------隔爆型Z-------------真空2-------------设计序号80（）—----------额定电流A660V（380）---额定工作电压VN-------------可逆型电流整定及界面说明按以下说明进行：1、人机界面说明：1.1按键说明“确认”：用于进入设置状态，确认并保存各种参数及功能设置的结果。
当出现故障后，按此键可以解除故障状态。
“移位”：用于改变当前光标的位置。
进入主菜单时下移，设定参数时右移。
“调整”：用于修改功能及参数值，进入主菜单时上移，修改参数值时用于改变当前光标所在位置的数字，按下该键一次，数字增加“1”，当增加到“9”时，再按该键则返回至“0”。
1.2界面说明1.2.1上电后的初始化界面：1.2.2正常工作时分两页滚动显示各项参数初始化后的第一页显示当前负载的三相电流值及启动器的启动次数第二页显示当前的电压、漏电电阻、瓦斯浓度及启动器的启动次数1.2.3主菜单分为七项，移动光标进行选择，（各菜单项下还有子菜单）“定值查询”：菜单各项显示同“定值修改”，但在此菜单下各项只能查看，不能修改。
“定值修改”菜单如下（分页显示，每按一次“确认”按键翻一页）：本菜单下主要是更改参数及功能，进入之前必须输入操作密码。
A页，此页要求输入操作密码。
开关类磁力启动器讲解
（4）操作电路 ①近控操作电路：
远近控钮子开关拔至近控位置。当电机和负荷电缆都未
接地时，JDB接点闭合。按下开关本身启动按钮，操
作继电器J线圈回路接通，J吸合。J控制接触器的接点
接通，接触器吸合，接触器的辅助接点CKJ4接通—
—自保（也就是松开启动按钮，也维持J的线圈回
路）。当需要停机时，按下开关本身停止按钮，断开
④上一部运输机联锁电路： 上一部运输机停止时，本部运输机自动停止。 防止因司机瞌睡埋机头。 上一部运输机未运行时，本部运输机只能按住 启动按钮开机（不自保）。
（5）接触器
首先要知道继电器、接触器都是——大电流吸合、小 电流就可维持。因为接触器比继电器的吸合电流大的 多，所以继电器吸合和维持不改变电路，而接触器必 须通过电路实现大电流吸合、小电流维持。 一个接触器内部有两个线圈，每个线圈有三个抽头。 操作继电器J1接点刚接通时，由于CKJ3是闭合的， 所以电流只经过线圈的少数匝数，电流很大（6A）， 接触器电磁力很大，压缩弹簧，使真空触头靠大气压 力接触。当接触器吸合后，CKJ3断开，电流要经过 线圈的全部匝数，电流很小（0.4A）。可见，吸合电 流比维持电流大15倍。 接触器本身需要用一个常闭接点（CKJ3），此接点 不可再做其它用途。
开关知识类
山西新景矿煤业有限责任公司
1、真空磁力启动器 （1）隔离换向开关
一个作用是隔离，具有明显的断开点（打在中 间位置），闭锁以后，它的下级具备检修。 另一个作用是改变电机转向，即改变相序（也 称换相开关）。打在左侧时，输出的相序是A、 B、C，打在右侧时，输出的相序是B、A、C， 实现电机转向改变。 隔离开关在停电位置，闭锁杆锁住隔离开关手 把（不能够再送电），可以开盖。开盖后的腔 体不能看到带电体。危险牌的作用就是遮挡带 电体的。
最新矿用隔爆磁力起动器介绍
真空磁力起动器
• 答：对于660V电压、40kW功率的电动 机，其额定电流按经验公式计算， INl.1540＝46A，其启动电流按额定 电流的5－7倍计算，高达200－300A。 如果频繁启动的40kW及以上的电动机 使用普通的空气绝缘的磁力开关，由于 启动电流过大，将会产生很大的接触电 弧，接点极易烧坏粘连，维护工作量较 大，开关故障率高。
矿用隔爆磁力起动器介绍
作用
• 隔爆型磁力起动器是一种组合电器，它主要 由隔离开关、接触器、熔断器、过热过流继 电器、按钮等组成，所有的电气元件都装在 隔爆壳内，用以保护和控制电动机。
• 由于它控制方便，保护较完善，所以煤矿井 下得到了广泛的应用。
• QC83-80可以用来控制40kW（电压为660 伏）或30kW （电压为380伏）及以下的鼠 笼电动机，如井下的小型运输机，局扇和小 水泵等。
智能型真空磁力起动器
• 新型智能化磁力起动器，具有控制、保 护、测量、显示、记忆、人机对话、自 检及通讯功能
• 采用了平移式快开门，主回路采用插接 式，其测控单元采用了目前流行的全数 字化技术，交流采样各输入信号，由软 件算法实现测量与保护功能
智能型真空磁力起动器
• 其控制、保护、测量、通讯等所有功能都组 合在一起，便于维护；
• 本过载保护充分利用了微机的计算、记忆功 能，除模拟和记忆电机热积累外，还考虑了 电机过负荷消除后，积累热量的逐渐散发过 程，既防止电机过热损坏，又保证不会频繁 跳闸动作。
起动保护
• 起动保护主要包括起动时间过长保护和 频繁起动保护。
断相/不平衡保护
• 断相是电动机运行中常见的故障之一，其故 障原因主要分为两类：一类是来自电源及线 路的故障，其故障主要表现在电压上，分析 表明，当线电压的不平衡率为4%时，所引起 的线电流不平衡率高达25%；另一类是来自 电动机的故障，根据电动机绕组接线方法的 不同（Δ或Y形），其断相故障表现有所不同， Y形接法的故障特点比较明显，而Δ形接法当 绕组断线时，所引起的线电流不平衡率大于 28%。
正泰磁力启动器
4 主要参数及技术性能
产品型号
配装的交流 接触器型号
QC36-4T
QC36-4TA
QC36-4TN
CJT1-10
QC36-10T
QC36-10TA
QC36-10TN
CJT1-20
B-599
控制电器
3 正常工作条件和安装条件
3.1 海拔高度：不超过2000m。 3.2 周围空气温度-5℃~+40℃，24h内平均温度不超过+35℃。 3.3 大气条件：在+40℃时大气相对湿度不超过50%，在较低温度下可以有较高的相对湿度，最湿月的月
4×φ6
127
170
226
687 568
277
控制电器
QC36-20TN
230
4×φ6
149
200
281
QC36-30TN
502
4×φ7
155
150
203
QC36-50TN
B
4×φ9
590
170
210
287
7 订货须知
7.1 起动器的完整型号、规格、名称及结构特点。 7.2 起动器中接触器线圈的额定控制电源电压(36V、110V、127V、220V或380V)及频率(50Hz或60Hz)。 7.3 起动器中热继电器热元件的整定电流范围或额定整定电流(电动机的额定工作电流)。如不指明，起动
符合标准：GB 14048.4、IEC 60947-4-1。
2 型号及含义
QC 36-□ □
结构特征代号，用两个拼音字母表示，第一个字母表示外壳材料， T表示铁外壳；第二个字母表示功能，A表示带按钮，N表示可逆 基本规格代号，用380V、AC-3的最大额定控制功率数值表示 设计序号，用数字表示 类组代号，表示电磁起动器
使用电磁启动器的两大优势详解
关闭的情况，则宜选用常开电磁启动器。用在短时 制而批量又很大时，可作特殊订货以降低功耗。稳
定的频率：动作频率要求高时，结构应优选直动式
电磁启动器，电源听优选交流。4、动作可靠性严 格地来说此项试验尚未式列入我国电磁启动器
专业标准，为确保质量应选正规厂家的名牌产品。
有些场合动作次数并不多，但对可靠性要求却很 高，如消防、紧急保护等，切不可掉以轻心。特别
重要的，还应采取两只连用双保险。第二，性价比
极高，表现在：电磁启动器的经济性不单是产品的 售价，更要优先考虑其功能和质量以及安装维修及
其它附件所需用费用。更重要的是，一只电磁启动
器在整个自控系统中在整个自控系统中乃至生产 线中所占成本微乎其微，如果贪图小便宜而错选早
造成损害群是巨大的。总之，经济性不单指产品，
使用电磁启动器的两大优势详解
z9c8e 电磁动器
电磁启动器相比于其他控制元器件具有更强
的安全性和使用性，具体表现在：如安全性，电磁 启动器可以使用在不同的腐蚀性介质或者爆炸性
环境中，操作得当不会出现突发状况；适应性，通 过各种危险介质中的适应性就可以看出，电磁启动
而是产品的性能比综合费用比。
器适应性非常强，另外，电磁启动器还有可靠性和
经济性，这里和大家分享下。第一，电磁启动器的 超强可靠性，表现在长久的寿命，此项不列入出厂
试验项目，属于型式试验项目。为确保质量应选正
规厂家的名牌产品。多样的制式：分长期制，反复 短时制和短时制三种。本常规产品均为长期制，即
线圈允许长期通电。对于长时间阀门开通只有短时
磁力起动器的应用
【 摘 要】 磁 力起动 器是一种组合开 关， 它主要 由隔 离开关、 接 触器、 熔断器、 过热一过流继 电器、 按钮等组成， 装在 隔爆 外壳 中， 用于控制和
保 护 电 动机 。
【 关键词 】 磁 力起动 器； 隔爆 ； 控制保护
１ ＱＣ ８ ３系列 隔 爆 型 磁 力 起 动器
制。
Ｑ Ｃ ８ ３ －８ ０型起 动器 除了能实现就地控制与远方控制之外 ， 还能 实现连锁控制 。所谓连锁控制是指多 台工作机械联合运行时 ， 各个机 械的控 制应满 足一定 的操作程序的控制。 例如 掘进工作 面为 了保证安 全生产 ， 在工作时需启动局 部通风机后 ， 才 允许 接通工作 面用 电设备 的电源 ， 这样 ， 工作面用 电设 备的 电源与局 部通风机 的电源在控制上 就必须 连锁。 起动器 １ Ｑ ｃ控制局部通风机 ， 起动器 ２ Ｑ ｃ控制 掘进 工作 面 电源。２ Ｑ Ｃ的启动受控于 １ Ｑ Ｃ接触器辅助接点 １ Ｋ Ｍ ， ， 即只有 １ Ｋ Ｍ 闭合后 ２ Ｑ Ｃ才能启动 ， 一旦 １ Ｋ Ｍ 断Ｙ Ｆ （ Ｅ时局部 通风机停 车或 因故 障停车） ， 工作面 电源立 即断开 ， 两 起动器间实现 了连锁控制 。煤矿井 下输送机线也 采用连 锁控制 。 上述接线 方式仅适用 于无 瓦斯 、 煤尘爆炸危险的矿井中。 根据 《 煤 矿安全规程》 规定 ， 在有 瓦斯 、 煤尘爆炸 危险的矿井 中， 不允许接地线 兼作控制线。这是因为当控 制电缆被破坏 时 ， 若 电缆 内的 １ 线 碰到连 接地线或设备外壳 ， 将会 产生电弧而可能引爆 瓦斯 、 煤尘 ， 并且 还会 引 起控制设备 自启动或不能停 车等严重事故 。 这种 电路要求起 动器内所 有元件都不能接隔爆外壳 偿 地线） ； 将 连接在控制端子 ８ 与Ｐ Ｅ间的连线断开 ， 把变压 器二次 的 ９ 线 连接 在 端子 ８上即可。 Ｑ Ｃ ８ ３ －８ ０ 型磁 力起动器具有短 路保护ｆ 熔断器） 、 失压 保护ｆ 接触 器１ 等保护 功能 ， 但它 的主触头采 用金 属栅灭 弧装置 ， 故灭 弧性 能较
80N磁力启动器ppt课件
a、DH型换相隔离开关，用于隔离电源和转 换相序。
b、控制按钮，用于就地的起动，停止控制。
c、电源变压器，电压为660V（380V）/36V。
整理ppt
10
4、起动器的特点
（1）、断续周期工作制,通电持续率为40% ； （2）、在控制电源额定电压的75～110%之 间的任何电压下，起动器应能可靠吸合；当 不低于60%额定电压时，处于吸合状态下的 起动器不应释放；释放电压不低于20%额定 控制电源电压； （3）、起动器具有过电压吸收装置和过载保 护、短路保护，断相保护、漏电闭锁和过压 欠压保护等功能。
整理ppt
33
4、开关合闸后带负荷即跳闸，不带负荷正常 原因：（1）、负荷线或电机连地
（2）、负荷线或电机漏电 （3）、负荷大开关过载
整理ppt
34
5、过流、过载、等保护不动作
原因： （1）保护器烧毁 （2）9#线未接地 （3）保护器设置问题 处理方法： 更换或调整保护器即可正常工作
பைடு நூலகம்
整理ppt
35
整理ppt
30
80N故障原因与排除方法
2、开关只能正转不能反转或者只能反转不能正转 （一面车）；
原因 (1)常闭接点K44(K34)损坏或接触不实;(2)中 间继电器K3(K4)不吸合或有卡拌现象； (3)1#(4#) 线路有断线或接触不实;(4)常开接点K31(K41)损坏 或接触不实；(5)常闭接点K42(K32)损坏或接触不 实;(6)整流桥损坏或其线路故障； (7)真空管漏气或 粘连；或接触器吸合线圈K1(K2)故障;(8)接触器辅 助接点接触不良故障；(9)接触器内电容或二极管损 坏故障;(10)控制按钮启钮损坏或接触不实
第二讲 磁力起动器
1140 1140/660 300 15~440
660 9~250
动力 电缆
控制 电缆
380 380
32~71 14.5~21
（1）起动器具有失压、短路、过载、漏电闭锁、断相、过电 压保护；接触器真空触头的漏气闭锁保护；在远方控制时，防 止控制回路发生短路时的自起动保护。
二、QJZ-300/1140隔爆真空磁力起动器 隔爆真空磁力起动器 （2）并具有过流、过载、断相、漏电闭锁、漏气显示，电源 显示和运行显示。 （3）设有试验开关，当试验开关拨至相应试验位置时，可方 便地检查控制线路和保护装置。 （4）起动器整定电流范围。粗调开关K1分5档：10~320A。即， 10~20A、20~40A、40~80A、80~160A、160~320A；细调 采用时钟式电位器，无级调整。 （5）起动器通断能力。在额定电压下，断路器的分断能力为 8IN=2400A，即2400A/25次；极限分断能力4500A/3次。 （6）隔离换向开关分断能力。2400A，左右各3次。 （7）主回路熔断器3FUH、4FUH，其型号为NGT3型， 560A/1000V，极限分断能力10kA。 （8）起动器在系统电压不低于额定电压值75%，不高于额定 电压值110%范围内，能可靠吸合。 （9）控制方式。就地控制、远方控制、程序控制和反向联锁 控制。
二、QJZ-300/1140隔爆真空磁力起动器 隔爆真空磁力起动器 （2）起动控制过程 按下远方控制按钮SBST，先导回路中电流的通路为： 本安变压器TC2二次电压17V（AC）（上）→接点3KM1 （已闭合）→先导继电器1KM→“远/近”控制选择开关ST1 的“远方”→K2端子→远方起动按钮SBST→停止按钮 SBSTP→远方整流二极管VD3→K4端子→17V（AC）（下）。
QJZ1400S矿用磁力起动器
QJZ1400S矿用磁力起动器兼本质安全型双速真空磁力起动器1. 用途及使用条件1.1 用途QJZ1-400/1140S矿用隔爆兼本质安全型双速真空磁力起动器(以下简称起动器),适用于煤矿井下和其它周围介质中含有爆炸性气体(甲烷混合物)的环境,在交流50HZ,电压为1140V或660V供电线路中,操纵60-590KW三相感应式双速电动机的起动、低高速切换、停止过程,并可在停止时进行换向.在必要时承诺使用隔离开关手动操作停止电动机.1.2 使用工作条件a) 大气压力86-106KPa；b) 周围环境温度为-5℃-40℃；c) 周围空气相对湿度不大于95%（25℃）；d) 在有沼气爆炸性混合物矿井中；e) 与水平面的安装倾斜度不超过15度；f) 在无显著摇动和冲击振动的地点；g) 在无明显破坏绝缘的汽体或蒸汽的环境中；h) 能防止滴水的地点；i) 污染等级：３级j) 安装类不：Ⅱ类（负载水平级）Ⅲ类（配电水平级）2. 要紧技术参数和技术性能2.1 额定工作电压:1140V 660V2.2 额定工作电流:400A2.3 电流整定范畴:40-400A2.4操纵电动机的功率围:60-590KW(1140V时)或34-340KW(660V时).（ηcosφ=0.75）2.5 主回路真空接触器性能指标2.5.1 接通能力: 400A2.5.2 分断能力: 3200A2.5.3 极限分断能力: 4500A2.6 隔离换向开关.2.6.1 额定工作电流: 400A2.6.2 分断能力: 1200A2.7 操纵方式.2.7.1 本机操纵和远方操纵.2.7.2 单机操纵和双机操纵.2.7.3 低高速切换a)方式:手动和自动.b)原则：时刻原则，时刻和电流原则2.8 爱护性能.2.8.1 综合数字爱护:过载,短路，断相,漏电闭锁.2.8.2 主回路熔断器后备爱护.2.8.3 主回路操作过电压爱护.2.9 显示实时显示工作电压以及运行状态、故障类型2.10 额定工作制2.10.1 八小时工作制2.10.2 断续周期工作制或反复短时工作制，操作频率为300次/小时,短时（20S内）为900次/小时。
如何用可逆磁力启动器控制异步电动机
如何用可逆磁力启动器控制异步电动机
磁力启动器又称电磁启动器，主要用来控制三相异步电动机的启停和正反转控制，一般的磁力启动器都是由交流接触器、热继电器、控制按钮组成，通过按钮可直接启停三相异步电动机。
常见的磁力启动器外形如下图：
热继电器是利用电流的热效应来保护电路，常与交流接触器配合使用，主要保护电机的过载、缺相、电流不平衡。
那我们为了能使电机进行正传或者反转，就可以用可逆磁力启动器控制。
它是由两个交流接触器和一个热继组成。
如下图所示：
K1为正转接触器，K2为反转接触器；S3为正转启动按钮，S2为停止按钮，S4为反转启动按钮，B为热继电器。
按钮为复合按钮，有常开常闭触点。
当电机正转时，闭合电源Q,按下正转启动按钮S3，正转接触器K1线圈得电，接触器主触头和辅助触点也闭合，此时，电机相序为U V W，自保持正转。
当反向启动电机时，按下反转启动按钮S4，反转接触器K2线圈得电，接触器主触头和辅助触点也闭合，此时，电机相序为U W V,自保持反转。
当需要将正在正转的电机改为反方向运转，则可以按下反转按钮S4,此时串联在接触器K1线圈线路中的S4常闭触点断开，接触器K1线圈断电，与此同时，串联在K2线路中的K1常闭触点K1闭合，接触器K2回路导通，使电机电源相序改变，电动机改变旋转方向，即是换向运行。
不过不论电机正转反转，按下停止按钮S2,电机都立即停止运行。
