石油管道保护涵专项施工方案
石油管道保护涵专项施工方案一、编制依据1、《中华人民共和国石油天然气管道保护法》（中华人民共和国主席令第三十号2010年）；2、《施工图纸》及相关资料；3、《公路桥涵施工技术规范》（JTC/T F50-2011）;4、国家、交通部和地方政府的相关政策、法规和条例、强制性标准、现行规范、规程及技术要求；5、现场实地勘察及调查所获得的有关资料。
二、编制原则1、遵循施工技术规范、施工工艺流程规范及验收标准的条款，合理安排施工工序，保证工程质量。
2、采用我单位今年来在类似工程建设中掌握的先进技术、施工工艺和设备，力求做到技术先进、工艺精湛、安全可靠。
3、根据本合同工程的特点，科学组织、合理安排，确保优质高效完成本施工段的施工任务。
4、充分考虑本施工环境的不利因素，严格遵循石油管道保护的要求。
三、工程概况项目位于某地境内，路线起于规划中，路线中心线与涵洞轴线的夹角为31°49′25″，该涵洞长39.6m，涵身纵坡为2.1%。
孔径为5.0m，洞身高度为3m。
盖板材料为C30砼，厚度为40cm;基础为双层分离式基础，基础厚度为200cm,基础宽为287cm。
该管道输送介质为成品油，属于高危险源。
为了避免施工过程中因管道劈裂造成的漏油、失火等意外事件的发生，真正做到“安全第一，预防为主”的安全生产方针，从安全角度考虑，特制定如下施工方案。
具体位置如图所示：（见附图）四、施工准备4.1施工人员培训、交底根据工程的施工特点，组织工程的技术人员深入现场勘查、了解地形地貌，学习施工图纸及产权单位要求，针对本工程特点对施工人员进行技术、安全等专项培训、交底。
4.2技术准备熟悉图纸、了解设计要求就施工应达到的技术标准，明确施工工艺流程，编制专项施工方案；组织各工种对相关专业图纸进行审查，掌握了解图纸细节，共同校对图纸，消除差错，协商施工配合事项，合理安排施工顺序。
组织技术和测量人员对现场进行详细勘察和交桩，了解掌握路线走向，地形地貌，水文地质等自然条件，并请产权单位现场确认、指导、对施工人员进行交底。
西绕越线石油防护涵专项施工方案

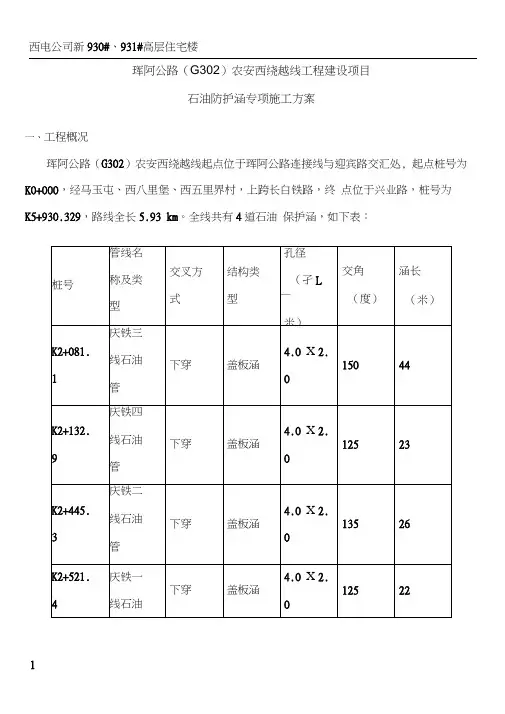

珲阿公路（G302）农安西绕越线工程建设项目石油防护涵专项施工方案一、工程概况珲阿公路（G302）农安西绕越线起点位于珲阿公路连接线与迎宾路交汇处, 起点桩号为K0+000，经马玉屯、西八里堡、西五里界村，上跨长白铁路，终点位于兴业路，桩号为K5+930.329，路线全长5.93 km。
全线共有4道石油保护涵，如下表：编制依据1、相关国家现行的规范、规则和技术要求2、相关单位对管道保护的有关要求；3、现场施工调查报告获得的有关资料、数据以及实际情况。
三、编制原则1、采用我单位近年来在公路建设中使用并总结的先进施工方法和管理经验。
2、调集我单位精干的工程技术、管理人员，配备雄厚的技术力量，组成一个高素质、高效率、团结和谐的项目经理部。
3、充分考虑各种不利施工进度和质量的因素，在工期安排、人员设备配置、施工方法等方面综合考虑。
4、针对本合同段的施工特点，重点考虑施工计划安排，横向平行作业，纵向流水施工。
合理安排施工，充分发挥进场人员的生产积极性和机械的效率。
四、工程特点、重难点分析及施工对策1、工程特点施工安全防护要求高线路穿越4处石油管道，施工时不仅要加强施工人员、机械的安全管理，更要加强石油管道设备的防护措施及行人、行车的安全隔离措施，确保施工过程安全。
2、重难点分析及施工对策,4道石油防护涵均为钢筋混凝土盖板涵，这4 座涵洞均为保护石油管道而设，施工过程中危险性以及施工的安全风险性很高，在施工时施工防护要做到位，确保开挖施工过程中管道的安全。
(1)根据现场管道标志桩进行探沟开挖，在开挖出管道后，在管道两侧各2m范围内撒白灰线，白灰线外侧利用挖掘机进行开挖，白灰线两侧2m范围内土方均利用人工进行清理。
(2)基础开挖采取整体开挖，整体换填。
开挖过程中严格按照技术交底进行控制坡比，开挖过程中安排施工人员进行现场指挥。
(3)根据工程地质、水文地质和气候条件，做好排水系统。
五、施工方案及各主要部位施工方法(一)、施工方案1、防护涵施工前根据施工图纸和现场实际地质情况进行挖掘探沟，探沟挖掘安全后，再进行基坑开挖等施工工序，随后进行涵洞基础及主体的施工，在主体施工完毕后，进行涵背回填的同时应把超挖防护涵的基础外围的管道一起进行分层回填，然后利用小型人工打夯机进行打夯密实。
