【免费下载】指示灯数码管的中断控制实验报告
中断控制器实验的实验报告
中断控制器实验的实验报告
中断控制器是计算机系统中的重要组成部分，它负责管理和处理来自外部设备的中断信号。
本实验旨在通过搭建一个中断控制器原型，深入了解中断控制器的工作原理与应用。
一、实验目的
1. 掌握中断控制器的基本原理和工作方式；
2. 熟悉中断信号的产生和处理过程；
3. 实践动手能力，培养团队合作精神。
二、实验器材
1. 开发板：一块支持中断控制器实验的开发板；
2. 外设设备：各类外设设备，如键盘、鼠标、显示器等；
3. 连接线：用于连接开发板和外设设备的线缆。
三、实验步骤
1. 准备工作：
a. 确认开发板支持中断控制器实验，并检查开发板是否正常工作；
b. 将外设设备连接到开发板上，确保连接完好稳定；
c. 准备一段简单的代码，用于测试中断控制器的工作。
2. 搭建实验电路：
a. 将外设设备与开发板连接，确保连接正确；
b. 根据开发板的电路图和引脚定义，连接中断控制器电路。
3. 编写测试代码：
a. 利用开发板所提供的编程软件，编写一个简单的测试代码；
b. 测试代码应包括产生外设中断信号和中断处理的相关逻辑；
c. 确保代码的正确性和可靠性。
4. 实验过程：
a. 将测试代码下载到开发板上，确保下载成功；
b. 模拟外设设备的中断信号产生，观察中断控制器的工作情况；。
中断灯实验报告
中断灯实验报告中断灯实验报告引言：中断灯是一种常见的交通信号灯，用于控制车辆和行人的通行。
本实验旨在通过对中断灯的研究和实际操作，了解其工作原理和应用。
一、实验目的本实验的目的是通过对中断灯的实际操作，掌握其工作原理和应用。
通过实验，我们可以更好地理解交通信号灯在道路交通中的重要作用。
二、实验材料和方法实验所需材料包括中断灯、电源、导线等。
实验方法是将电源与中断灯连接，观察灯的亮灭情况，并通过改变电源的电压和频率来观察灯的变化。
三、实验结果在实验过程中，我们通过调节电源的电压和频率，观察中断灯的亮灭情况。
当电源的电压和频率符合中断灯的工作要求时，灯会按照规定的顺序亮灭，模拟真实的交通信号灯。
四、实验分析通过实验结果的观察和分析，我们可以得出以下结论：1. 中断灯的工作原理是通过电流的开关控制灯的亮灭。
当电流通过中断灯时，灯会亮起；当电流断开时，灯会熄灭。
2. 中断灯的亮灭顺序是由电源的电压和频率来控制的。
电源提供的电压和频率不同，中断灯的亮灭顺序也会不同。
3. 中断灯在道路交通中起到了非常重要的作用，它能够指示车辆和行人的通行情况，确保交通秩序的有序进行。
五、实验应用中断灯作为一种常见的交通信号灯，广泛应用于道路交通中。
它的应用不仅能够提高交通效率，还能够保障交通安全。
在城市道路、高速公路、铁路道口等地方都可以看到中断灯的身影。
六、实验心得通过本次实验，我对中断灯的工作原理和应用有了更深入的了解。
实际操作让我更加直观地感受到中断灯在交通中的重要性。
同时，实验也提醒我要时刻遵守交通信号灯，确保自己和他人的安全。
结论：中断灯作为一种重要的交通信号灯，通过电流的开关控制灯的亮灭，起到了指示车辆和行人通行的作用。
它的应用广泛，为道路交通提供了保障。
通过本次实验，我们更加深入地了解了中断灯的工作原理和应用，也加深了对交通安全的认识。
以上是对中断灯实验的报告，通过实际操作和分析，我们对中断灯有了更深入的了解。
指示灯开关控制器的实验报告
嘉应学院物理单片机原理及应用基于和实验报告实验项目：实验地点：班级：姓名：座号：实验时间：年月日实验二指示灯开关控制器【实验目的】学习汇编语言的编程与调试方法【实验原理】下图为指示灯开关控制器的电路原理图。
图中输入电路由外接在口的只开关组成；输出电路由外接口的只发光二极管组成。
此外，还包括时钟电路和复位电路。
程序启动后，只发光二极管先整体闪烁次（即亮—暗—亮—暗—亮—暗，间隔时间以肉眼可观察到为准）。
然后根据开关状态控制对应发光二极管的亮灯状态，即开关闭合相应灯亮，反之则相反。
【实验内容】（1）熟悉软件，了解软件的结构组成与功能；（2）学习汇编语言的程序设计方法；（3）学会程序录入、编译和调试；（4）理解单片机程序控制原理，实现指示灯开关控制器的预期功能。
【实验步骤】（1）在中绘制电路原理图，按照表中元件添加到编辑环境中；（2）编写语言程序；（3）利用调试功能检查程序的语法和逻辑环境中；（4）观察仿真结果，检验程序与电路的正确性。
1、启动的模块从开始菜单启动的模块后，可进入该软件的主界面，如图：２、选择元器件单击图中左侧的对象选择按钮“”，可弹出“”元件选择窗口，利用””检索框可查找所需的元器件，例如输入“”，系统会在对象库中进行查找，并将搜索结果显示在“”列表框中，双击元件后，该元件会出现在对象选择列表窗口中里。
利用此方法可继续选择其他元件。
欲退出选择，单击“”按钮，关闭元件选择窗口，返回到主界面。
如图：３、摆放元器件单击对象选择列表中的80C，预览窗口中将会出现80C图形。
在编辑窗口单击，可将80C放置在编辑窗口中。
如需调整元件摆放位置，右击选中对象，并按住左键拖动该对象到合适的位置，然后在编辑窗口的空白处右击，撤销对象的选中状态。
如需调整元件方位，右击选中对象，可使元件旋转或翻转。
依次可将元器件全部摆放到图形编辑窗口中，如图、编辑元器件标签在图形编辑窗口中右击选择对象，继续双击可打开该元件的编辑对话框。
指示灯数码管的中断控制实验报
系别
计算机与信息工程系
班级
学号
姓名
课程名称
单片机原理及应用
实验日期
2014-4-17
实验名称
指示灯/数码管的中断控制
成绩
实验目的：
掌握外算机一台、仿真软件Proteus、编译软件KeilC
sbit P0_4 = P0^4;
unsigned char count=0;
key0() interrupt 0{
P0_4=!P0_4;//电平翻转
}
key1() interrupt 2{
count++;
if (count==16)
count=0;
P2 = table[count];
}
void main(){
EA=1;
EX0=EX1=1;
IT0=IT1=1;
P0_4=0;
P2 = 0x00;
while(1);
}
实验总结：
本次试验做的比较顺利，对应的C51程序也比较简单。我掌握了外部中断原理，及中断编程与程序调试方法达到了实验目的。
实验内容：
(1)熟悉μVision3的软件调试方法；
(2)完成实验四的C51语言编程；
(3)练习μVision3与ISIS的联机仿真方法；
实验步骤：
（1）找出实验所需的的元器件：80C51、BUTTON、RES、LED-GREEN、7SEG-COM-CAT-GRN。如图一所示：
图1
（2）用所选的元器件进行电路布局。如图二所示：
图2
（3）对布局好的电路画线连接（连线的注意步骤同实验一）。如图三所示：
中断灯实验报告
中断灯实验报告
《中断灯实验报告》
中断灯实验是一项经典的心理学实验，旨在探究人类的注意力和认知能力。
在这个实验中，参与者需要在一个屏幕上观察一个中断灯，当灯亮起时，他们需要尽快按下按钮做出反应。
这个实验可以帮助研究者了解人们在不同注意力状态下的反应速度和准确性。
在实验开始时，参与者会被告知他们需要尽快做出反应，但同时也需要保持准确性。
然后，他们会被要求盯着屏幕上的中断灯，等待灯亮起的时刻。
一旦灯亮起，他们需要立即按下按钮做出反应。
通过这个实验，研究者可以收集大量的数据，包括反应时间、错误率等。
通过分析这些数据，他们可以得出一些结论，比如人们在不同情境下的注意力集中程度，以及不同因素对注意力和认知能力的影响。
中断灯实验的结果可以为心理学研究提供重要的参考，帮助我们更好地理解人类的认知过程。
同时，这个实验也可以应用到其他领域，比如交通安全领域，帮助设计更加人性化的交通信号灯系统。
总的来说，中断灯实验是一项非常有趣且有意义的实验，它可以为我们揭示人类认知的奥秘，也可以为我们的生活带来一些启发和改进。
希望未来还会有更多的实验和研究能够帮助我们更好地理解人类的认知能力。

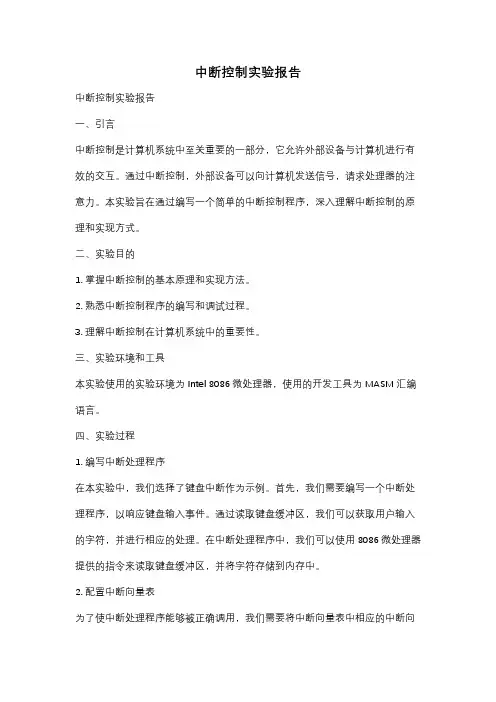

中断控制实验报告
中断控制实验报告中断控制实验报告一、引言中断控制是计算机系统中至关重要的一部分，它允许外部设备与计算机进行有效的交互。
通过中断控制，外部设备可以向计算机发送信号，请求处理器的注意力。
本实验旨在通过编写一个简单的中断控制程序，深入理解中断控制的原理和实现方式。
二、实验目的1. 掌握中断控制的基本原理和实现方法。
2. 熟悉中断控制程序的编写和调试过程。
3. 理解中断控制在计算机系统中的重要性。
三、实验环境和工具本实验使用的实验环境为Intel 8086微处理器，使用的开发工具为MASM汇编语言。
四、实验过程1. 编写中断处理程序在本实验中，我们选择了键盘中断作为示例。
首先，我们需要编写一个中断处理程序，以响应键盘输入事件。
通过读取键盘缓冲区，我们可以获取用户输入的字符，并进行相应的处理。
在中断处理程序中，我们可以使用8086微处理器提供的指令来读取键盘缓冲区，并将字符存储到内存中。
2. 配置中断向量表为了使中断处理程序能够被正确调用，我们需要将中断向量表中相应的中断向量指向我们编写的中断处理程序的入口地址。
在本实验中，我们将键盘中断的中断向量指向我们编写的中断处理程序的入口地址。
3. 测试中断控制程序在完成中断处理程序和中断向量表的配置后，我们可以进行测试。
通过模拟键盘输入事件，我们可以观察到中断处理程序的执行情况。
在测试过程中，我们可以使用调试工具来单步执行程序，以便观察程序的执行流程和变量的变化。
五、实验结果与分析通过测试，我们可以观察到中断控制程序能够正确响应键盘输入事件，并将用户输入的字符存储到内存中。
这证明我们编写的中断处理程序和中断向量表配置是正确的。
同时，我们还可以观察到中断控制程序的执行时间非常短，几乎没有对计算机系统的性能产生影响。
六、实验总结通过本次实验，我们深入了解了中断控制的原理和实现方式。
中断控制是计算机系统中重要的一部分，它允许外部设备与计算机进行高效的交互。
通过编写一个简单的中断控制程序，我们掌握了中断控制的基本原理和实现方法，并熟悉了中断控制程序的编写和调试过程。
实验报告四中断系统实验
实验报告四中断系统实验实验报告四：中断系统实验一、实验目的本次中断系统实验的主要目的是深入理解计算机中断系统的工作原理和机制，掌握中断的处理过程，以及学会如何在实际编程中有效地运用中断来提高系统的性能和响应能力。
二、实验原理中断是指计算机在执行程序的过程中，当出现某种随机事件或异常情况时，暂停现行程序的执行，转而执行相应的中断处理程序，处理完后再返回原程序继续执行的过程。
中断系统主要由中断源、中断控制器和中断处理程序组成。
中断源可以是外部设备（如键盘、鼠标、打印机等）发送的信号，也可以是内部事件（如定时器溢出、算术运算错误等）产生的条件。
中断控制器负责对多个中断源进行优先级管理和分配，确定哪个中断请求能够被响应。
中断处理程序则是用于处理具体中断事件的一段代码。
在中断处理过程中，计算机需要保存当前程序的上下文（包括程序计数器、寄存器等），以便在中断处理完成后能够正确地恢复原程序的执行。
同时，中断处理程序需要尽快完成处理任务，以减少对系统性能的影响。
三、实验设备与环境本次实验使用的设备包括一台计算机、开发板以及相应的编程软件。
开发板上集成了中断控制器和相关的外部设备接口，以便进行中断实验的操作和观察。
编程软件采用了常见的集成开发环境（IDE），如 Keil、IAR 等，用于编写和调试中断处理程序。
四、实验步骤1、硬件连接首先，将开发板与计算机通过数据线连接，并确保连接稳定。
然后，根据实验要求，将外部设备（如按键、传感器等）正确连接到开发板的相应接口上。
2、软件开发（1）在编程软件中创建一个新的项目，并选择适合开发板的芯片型号。
（2）配置中断控制器的相关参数，如中断优先级、触发方式等。
（3）编写中断处理程序，在程序中实现对中断事件的具体处理逻辑。
例如，当按键被按下时，控制 LED 灯的亮灭；当传感器检测到特定值时，进行数据采集和处理。
（4）编写主程序，在主程序中初始化系统，并开启中断功能。
3、编译与下载完成程序编写后，对代码进行编译，确保没有语法错误和逻辑错误。
流水灯的中断及调试实习报告
流水灯中断及调试实习报告一、实习目的本次实习的主要目的是学习并掌握单片机中断系统的工作原理，以及如何在中断服务程序中实现流水灯功能。
通过本次实习，要求学生能够熟练使用单片机开发工具，编写相应的程序，调试并验证中断系统在流水灯应用中的正确性。
二、实习内容1. 了解并分析流水灯中断系统的原理和实现方法。
2. 设计并编写流水灯中断服务程序。
3. 调试并验证程序的正确性。
三、实习过程1. 了解流水灯中断系统原理流水灯中断系统主要由单片机、LED灯、按键等组成。
当按键被按下时，触发中断请求，单片机响应中断，执行中断服务程序，实现LED灯的流水灯效果。
2. 设计流水灯中断服务程序本次实习采用51单片机作为主控制器，使用C语言编写程序。
首先，配置单片机的I/O口，使其能够驱动LED灯。
然后，编写中断服务程序，实现LED灯的流水灯效果。
具体步骤如下：（1）初始化单片机的I/O口，配置为输出模式。
（2）初始化定时器，设置中断周期。
（3）进入主循环，等待中断请求。
（4）当按键被按下时，触发中断请求，进入中断服务程序。
（5）在中断服务程序中，根据设定的流水灯模式，切换LED灯的状态。
（6）返回主循环，继续等待中断请求。
3. 调试并验证程序的正确性使用调试工具对编写好的程序进行编译、下载，并观察实验现象。
在实验过程中，不断调整程序代码，优化中断服务程序，确保流水灯效果的正确性。
四、实习总结通过本次实习，我深入了解了流水灯中断系统的原理和实现方法，掌握了单片机中断系统的工作过程，以及如何在程序中实现中断服务。
在调试过程中，我学会了如何通过观察实验现象，查找并修复程序中的错误。
总之，本次实习使我受益匪浅，不仅提高了我的编程能力，还培养了我遇到问题、分析问题、解决问题的能力。
在今后的学习和工作中，我会继续努力，不断提高自己的实践能力，为我国电子技术领域的发展贡献自己的力量。
实现中断功能_实验报告(3篇)
第1篇一、实验目的1. 理解中断的概念和作用。
2. 掌握单片机中断系统的基本原理和配置方法。
3. 学会编写中断服务程序，实现外部中断和定时器中断的应用。
4. 通过实验加深对中断系统在实际应用中的理解。
二、实验原理中断是计算机系统中一种重要的机制，它允许CPU在执行程序过程中，响应某些外部或内部事件，从而暂停当前程序的执行，转而处理这些事件。
单片机的中断系统主要包括外部中断和定时器中断两种类型。
三、实验环境1. 单片机：80C512. 开发环境：Keil for 80513. 仿真软件：Proteus4. 实验电路：外部按钮电路、LED灯电路、定时器电路四、实验内容1. 外部中断实验（1）实验目的：学习外部中断的工作原理，掌握外部中断的配置和编程方法。
（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。
b. 配置外部中断源，设置中断优先级。
c. 编写外部中断服务程序，实现LED灯的闪烁。
d. 在Proteus中搭建实验电路，并进行仿真测试。
（3）实验结果：当按下按钮时，LED灯闪烁，松开按钮后LED灯熄灭。
2. 定时器中断实验（1）实验目的：学习定时器中断的工作原理，掌握定时器中断的配置和编程方法。
（2）实验步骤：a. 创建80C51固件项目，并在Keil中编写程序。
b. 配置定时器工作模式，设置定时时间。
c. 编写定时器中断服务程序，实现LED灯的闪烁。
d. 在Proteus中搭建实验电路，并进行仿真测试。
（3）实验结果：定时器中断触发后，LED灯闪烁，达到设定时间后停止闪烁。
五、实验分析1. 外部中断实验分析通过外部中断实验，我们了解了外部中断的工作原理和配置方法。
在实验中，我们设置了外部中断源，并编写了中断服务程序，实现了LED灯的闪烁。
这表明外部中断可以有效地响应外部事件，并执行相应的操作。
2. 定时器中断实验分析通过定时器中断实验，我们掌握了定时器中断的配置和编程方法。
微机原理_中断实验报告(3篇)
第1篇一、实验目的1. 理解中断系统的基本概念和工作原理。
2. 掌握中断源、中断向量、中断服务程序等基本概念。
3. 学习使用Keil软件进行中断程序的编写和调试。
4. 熟悉中断在微机系统中的应用。
二、实验原理中断系统是微机系统中重要的组成部分，它允许CPU在执行程序的过程中，响应外部事件或内部事件，从而实现多任务处理。
中断系统主要包括以下几个部分：1. 中断源：产生中断请求的设备或事件，如外部设备、定时器、软件中断等。
2. 中断向量：中断服务程序的入口地址，用于CPU在响应中断时找到相应的服务程序。
3. 中断服务程序：处理中断请求的程序，完成中断处理任务。
4. 中断优先级：不同中断源的优先级不同，用于确定中断响应的顺序。
三、实验设备与软件1. 实验设备：单片机实验板、计算机、Keil软件、Proteus仿真软件。
2. 实验软件：Keil uVision4、Proteus 8.0。
四、实验内容1. 外部中断实验（1）使用外部中断0（INT0）实现按键控制LED灯的亮灭。
（2）使用外部中断1（INT1）实现按键控制LED灯的闪烁。
2. 定时器中断实验（1）使用定时器0产生1秒的定时中断，实现LED灯的闪烁。
（2）使用定时器1产生1秒的定时中断，实现按键输入的计数。
3. 软件中断实验（1）使用软件中断实现按键输入的字符显示。
（2）使用软件中断实现按键输入的字符加密显示。
五、实验步骤1. 在Keil软件中创建一个新项目，选择合适的单片机型号。
2. 根据实验要求，编写中断服务程序，设置中断向量。
3. 在Proteus软件中搭建实验电路，包括单片机、按键、LED灯等。
4. 将Keil软件编译后的程序下载到单片机中。
5. 在Proteus软件中运行仿真，观察实验结果。
六、实验结果与分析1. 外部中断实验（1）按键按下时，LED灯亮；按键松开时，LED灯灭。
（2）按键按下时，LED灯闪烁；按键松开时，LED灯停止闪烁。
中断控制电路制作实习报告
实习报告：中断控制电路制作一、实习背景随着科技的不断发展，电子产品日益普及，中断控制电路在实际应用中具有重要意义。
本次实习旨在了解中断控制电路的原理，掌握其制作方法，并在此基础上进行实际操作，提高动手能力。
二、实习目的1. 学习中断控制电路的基本原理，了解其在电子产品中的应用。
2. 掌握中断控制电路的制作方法，提高实际操作能力。
3. 培养严谨的工作态度和团队协作精神。
三、实习内容1. 中断控制电路原理学习：了解中断控制电路的基本组成、工作原理及功能。
2. 电路设计：根据实际需求，设计合适的中断控制电路。
3. 电路制作：根据设计方案，进行电路板焊接、调试及验证。
4. 电路测试：对制作的中断控制电路进行性能测试，确保其满足设计要求。
四、实习过程1. 原理学习：在实习前期，我们学习了中断控制电路的基本原理。
中断控制电路主要由控制芯片、触发器、比较器、输出驱动等部分组成。
当输入信号发生变化时，比较器将输入信号与设定值进行比较，若满足条件，则触发器翻转，从而改变输出驱动的电平状态，实现中断控制。
2. 电路设计：针对本次实习的要求，我们设计了一个简单的中断控制电路。
电路主要由控制芯片、触发器、比较器、输出驱动等部分组成。
其中，控制芯片选用CD40106，触发器选用CD4026，比较器选用LM393，输出驱动选用继电器。
3. 电路制作：根据设计方案，我们进行了电路板的焊接。
首先，焊接控制芯片、触发器、比较器等元器件；其次，连接电源、输入信号及输出驱动部分；最后，进行电路调试，确保各部分正常工作。
4. 电路测试：对制作的中断控制电路进行性能测试。
测试过程中，输入信号发生变化，观察输出驱动的电平状态及继电器的动作情况。
经测试，制作的中断控制电路满足设计要求，具备良好的性能。
五、实习收获通过本次实习，我们掌握了中断控制电路的基本原理和制作方法，提高了实际操作能力。
同时，培养了严谨的工作态度和团队协作精神。
在今后的学习和工作中，我们将不断努力，充分发挥所学知识，为电子产品的设计和制作贡献自己的力量。
利用8259A中断实现LED灯和数码管显示实验
实验三：利用8259A中断实现LED灯和数码管显示实验安全0901 王宇航 09283020实验报告1.实验目的：了解8259中断控制器的基本使用，掌握中断程序编程技术。
同时使同学掌握中断和其它接口芯片配合来完成某一特定任务的方法。
2.实验步骤：8254A的OUT1输出接到8259A的MIR5上，每秒产生一次中断信号向8259A发出中断请求，在中断程序里将连接在8255A口的LED灯按照中断次数二进制点亮（即中断一次L0亮，中断两次L1亮，中断三次L1L0亮，中断四次L2亮……）。
同时在数码管低位上显示中断次数。
满10次后停止。
1．8254A在主程序中初始化。
CLK0工作在方式3，则控制字为00110110B，计数常数设为1000；CLK1工作在方式3，则控制字为01110110B，计数常数设为1000，则OUT1输出为1HZ 的方波。
2．8255A在使用前需要在主程序中初始化。
A口方式0输出，B口方式0输入，则控制字为10000011B。
3．8259A不用初始化，但在程序中需要包含以下几个部分：（1）8259A的MIR5对应的中断向量号为35H，需用此来设置中断入口地址。
（2）设置中断入口地址之后，需设置中断屏蔽字OCW1，使IR5请求被允许，其他请求被禁止。
（3）中断服务程序结束之前写OCW2，送中断结束命令EOI。
4．中断服务程序的主要功能是LED指示灯和数码管显示。
图3-1 实验连线图注意：实验系统的主8259A的片选信号为20H。
3.实验代码：.Model small.386DATA SEGMENTDATA0 DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH ;分别对应字符0-9 COUNT DB 10 ;计数值为10DATA ENDSCODE SEGMENTASSUME CS:CODE,DS:DATASTART:MOV AX,DATAMOV DS,AX ;DS装入段基址LEA SI,DA TA0 ;取操作数DA TA0的16位偏移地址送到寄存器SI中 ;8254初始化MOV DX,203H ;8254命令口MOV AL,00110110B ;控制字--0通道、方式3(方波发生器)、二进制计数 OUT DX,AL ;将控制字写入命令口MOV DX,200H ;0通道的数据口MOV AX,1000 ;计数常数=1000OUT DX,AL ;先写入低字节MOV AL,AHOUT DX,AL ;再写入高字节MOV DX,203H ;8254命令口MOV AL,01110110B ;控制字1通道、方式3(方波发生器)、二进制计数 OUT DX,ALMOV DX,201H ;1通道的数据口MOV AX,1000 ;计数常数=1000OUT DX,ALMOV AL,AHOUT DX,AL ;8255初始化MOV DX,213H ;8255命令口MOV AL,10000011B ;8255控制字--A口方式0输出，B口方式0输入OUT DX,AL ;将控制字写入命令口;中断入口地址设置(用串指令)CLI ;关中断MOV AX,0MOV ES,AX ;置附件段基地址为0MOV DI,4*35H ;置附件段偏移地址到DIMOV AX,OFFSET INT_35 ;置中断程序首地址的偏移量到AXCLDSTOSW ;填首地址的偏移量到中断地址表MOV AX,SEG INT_35 ;置中断程序的段基地址到AXSTOSW ;填段基地址到中断地址表IN AL,21H ;读中断屏蔽寄存器IMRAND AL,11011111B ;设置中断屏蔽字OCW1，IR5请求被允许，其他请求被禁止 OUT 21H,AL ;将OCW1写入IMR中STI ;开中断WAIT:CMP COUNT,10 ;判断10次中断是否结束JNZ WAIT ;未结束，等待CLI ;10次中断后，关中断MOV AH,4CH ;结束，返回DOSINT 21H;延时程序DELAY PROCPUSH CX ;保护现场MOV CX,100H ;延时时间为处理一次CX自减1的时间乘以100HDELAY1: LOOP DELAY1POP CX ;恢复现场RET ;返回到调用处，继续执行DELAY ENDP;中断服务程序INT_35 PROCPUSH DX ;保护现场PUSH AXPUSH CXCLI ;关中断MOV AX,DATAMOV DS,AXINC COUNT ;中断次数加1MOV AL,COUNT ;将中断次数写入AL中MOV DX,210H ;8255数据口OUT DX,AL ;将中断次数输出到LED显示灯MOV CX,680HCMP COUNT,10JB GOON-randomirandom; ;低于10时跳转到GOONCMP COUNT,10JNZ L1 ;不等于10(此处即大于10)时跳转到L1 SUB SI,9 ;第10次中断时SI减去9，即归0L1:MOV AL,[SI] ;查表，对应0-9MOV DX,220H ;地址译码器连接六位数码管电路的数据口OUT DX,ALMOV DX,221H ;数据口MOV AL,00000001B ;指定六位数码管在最低位显示0-9OUT DX,ALCALL DELAY ;调用延时程序MOV AL,06H ;对应字符'1'MOV DX,220HOUT DX,ALMOV DX,221HMOV AL,00000010B ;指定六位数码管在次低位显示1OUT DX,ALCALL DELAYLOOP L1 ;CX=680HINC SI ;SI加1JMP L ;跳转至LGOON:INC SI ;SI加1MOV AL,[SI] ;查表MOV DX,220HOUT DX,ALMOV DX,221HMOV AL,00000001BOUT DX,ALL:MOV AL,20H ;写OCW2，送中断结束命令EOIOUT 20H,ALSTI ;开中断POP CX ;恢复现场POP AXPOP DXIRET ;中断返回INT_35 ENDPCODE ENDSEND START4.试验流程图：主程序流程图中断服务程序流程图。
实验四led灯和数码显示器的中断控制
实验四LED灯和数码显示器的中断控制一、实验目的：掌握外部中断的工作原理，熟悉中断编程及Keil平台软件调试方法。
二、实验原理：实验电路如图A.53所示。
K1和K2分别接于端口P3.2和P3.3，按压后的电平负跳变可分别产生INT0中断请求和INT1中断请求。
INT0中断响应后取端口P0.4电平，使指示灯D1的状态反转，INT1中断响应后使计数值增1并送给数码管LED显示。
电路原理图及中断原理分析：按键K1接外部中断0，K2接外部中断1。
P0.4接指示灯D1，P2口接数码管，每按一次K1键电平产生负跳变，INT0中断响应后取端口P0.4电平，D1的状态反转；每按一次K2键产生负跳变，INT1中断响应使计数值增1并使数码管显示该数值，变化范围为0~F。
三、实验步骤：（1）、按照表A.5所示将元件添加到Proteus ISIS对象选择列表中，并仿照图A.53完成电路原理图绘制。
（2）、在Keil中编写C51程序，并使之编译通过。
（3）、在Keil中加载编译后的可执行文件，并控制Proteus中的程序仿真运行。
Category Reference Value Microprocessor ICs U1 80C51Optoelectromics D1 LED-GREENSwitches&Relays K1~K2 BUTTONResistors R1~R2/100 RES Optoelectronics LED 7SEG-COM-CAT-GRN四、实验要求：（1）、主函数在程序初始化完成后进入原地循环状态，等待中断请求。
（2）、两路外部中断均设为下降沿触发方式，且为自然优先级。
（3）、计数变量初值为0，变化范围为0～F。
（4）、实验报告内容包括：电路原理图及分析、中断原理分析，C51源程序（含注释语句），仿真运行截屏图，实验小结。
五、C51源程序如下：#include< reg51.h>char led_mod[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x58,0x5e,0x79,0x71};char flag;sbit p0_4= P0^4;void delay(unsigned int time){unsigned int j =0;for(;time>0;time--)for(j=0;j<125;j++);}int0_key () interrupt 0{p0_4=!p0_4;}int1_key () interrupt 2{delay(200);P2=led_mod[flag%16];delay(200);flag++;}void main(void) {flag=0;IT0= 1;EX0= 1;EX1= 1;EA= 1;while(1);}六、试验结果：（1）开始运行时如下图:(2)、按键后运行图如下：实验结果分析：由运行结果可以看出，按键K1产生外部中断0控制D1的状态，使指示灯D1由亮到暗一次变化；按键K2产生外部中断1使LED显示0~F不同数值。
单片机指示灯和数码管的中断控制实验报告.doc
单片机指示灯和数码管的中断控制实验报告.doc本次实验是对单片机指示灯和数码管的中断控制的探索与实验。
本次实验采用的控制芯片是C8051F020，并使用了Keil uVision 5软件进行编程，通过搭建的硬件电路实现指示灯和数码管的控制。
一、实验目的1.了解中断的基本概念和中断的处理过程；2.学习如何设置中断优先级和使用中断嵌套；4.进一步巩固单片机的编程基础。
二、实验内容1.实现定时器中断控制指示灯，每隔一定时间改变指示灯的亮灭状态2.实现外部中断控制数码管，当外部引脚有电平变化时，更新数码管的显示内容三、实验原理中断是单片机系统中常用的一种处理机制。
引发中断的事件可以是定时器计数器溢出，外部I/O口电平跳变、串口数据到达等多种情况。
在中断响应后，单片机会暂停当前的程序执行，先转到相应的中断服务程序中执行，待中断处理完成后再从原来暂停的位置继续执行。
本次实验中，通过使用单片机的定时器和外部中断控制指示灯和数码管。
定时器中断每隔一定时间改变指示灯的状态，外部中断控制数码管显示内容的改变。
在编程时，需要设置中断的优先级和中断嵌套的情况。
四、实验步骤1.硬件连接将指示灯连接到P0.0引脚，将数码管连接到P2口对应的引脚，在数码管的位选接口处接入一个按键（用于模拟外部中断）。
2.编写定时器中断代码在Keil uVision中打开一个新的工程，编写定时器中断的代码，具体代码如下：//包含头文件和全局变量定义#include<reg51.h>unsigned char ledStatus = 0;//定时器中断服务程序void tmr0_isr(void) interrupt 1{TMOD &= 0xf0;TH0 = (65536-50000)/256;}//定时器初始化ET0 = 1;unsigned char code num_c[] = {0x3f, 0x06, 0x5b, 0x4f, 0x66, 0x6d, 0x7d, 0x07, 0x7f, 0x6f};//LED灯控制函数control_led();//外部中断初始化//数码管更新函数P0 = num_c[num];P2 = ~(0x01<<num);4.实验结果将编写好的程序下载到单片机控制芯片上，按下数码管的位选按键，就可以看到数码管上的数字不断改变，同时指示灯每隔一定时间改变一次状态。
指示灯、数码管的中断控制实验报告
指示灯、数码管的中断控制实验报告
本次实验是通过中断控制指示灯和数码管的显示。
我们使用了STC89C52单片机来进行控制实验。
首先，我们定义了两个常量。
一个是DELAY，用于控制指示灯闪烁的速度；另一个是DELAY2，用于控制数码管显示的速度。
由于数码管的刷新速度要比指示灯快，所以我们设置了一个较小的DELAY2值。
在主函数中，我们对单片机进行了初始化，并开启了中断。
然后，我们通过一个while循环不断循环执行，等待中断的触发。
在中断处理函数中，我们利用了定时器来控制指示灯的闪烁，当计数器的值等于DELAY时，就切换指示灯的状态。
通过这种方式，我们可以让指示灯不断地交替闪烁。
对于数码管的中断控制，我们使用了另一个定时器。
每隔一段时间，就会调用中断处理函数，更新数码管的显示内容。
在这个函数中，我们定义了一个数码管显示表，通过循环周期地改变显示的内容，从而实现了数码管数字的滚动显示。
在实验过程中，我们还需要注意一些问题。
首先是定时器的设置，不仅要考虑到闪烁和滚动的速度，还要注意计数器的初始值和中断的开启。
另外，由于中断会频繁地跳入中断处理函数，我们需要尽量减少中断函数的执行时间，避免影响程序的运行。
通过这一次实验，我们掌握了中断控制指示灯和数码管的方法，对单片机的应用有了更深入的了解。
在今后的学习和开发中，这些基础知识将会起到重要的作用。
中断控制实验实验报告
一、实验目的1. 理解中断控制的基本原理，掌握中断控制器的功能和工作方式。
2. 学习在嵌入式系统中实现中断控制的方法，提高嵌入式系统设计的实践能力。
3. 通过实验，掌握中断优先级设置、中断服务程序编写以及中断嵌套等关键技术。
二、实验原理中断控制是嵌入式系统设计中常见的一种技术，它能够使CPU在执行当前程序时，响应来自外部设备的中断请求，从而实现实时处理。
中断控制器（如8259、PIC等）是中断控制的核心部件，它负责接收中断请求、判断中断优先级、选择中断服务程序等。
三、实验设备1. 嵌入式开发板：如STM32、AVR等。
2. 调试器：如ST-Link、JTAG等。
3. 示波器：用于观察信号波形。
4. 相关开发软件：如Keil、IAR等。
四、实验内容1. 中断控制器初始化根据所使用的开发板和中断控制器型号，编写初始化代码，配置中断控制器的工作模式、中断优先级等。
2. 中断服务程序编写编写中断服务程序，实现对中断事件的响应和处理。
根据实际需求，编写中断服务程序的内容，如读取传感器数据、控制执行器动作等。
3. 中断优先级设置根据系统需求，设置中断优先级。
例如，高优先级的中断请求应优先处理，以保证系统的实时性。
4. 中断嵌套实现中断嵌套功能，允许高优先级的中断请求打断低优先级的中断服务程序。
5. 实验验证编写测试程序，验证中断控制功能是否正常。
使用示波器观察信号波形，确保中断请求、中断服务程序等环节正确执行。
五、实验步骤1. 搭建实验环境将开发板、调试器、示波器等设备连接好，并启动相关开发软件。
2. 编写初始化代码根据开发板和中断控制器型号，编写初始化代码，配置中断控制器的工作模式、中断优先级等。
3. 编写中断服务程序根据实际需求，编写中断服务程序，实现对中断事件的响应和处理。
4. 设置中断优先级根据系统需求，设置中断优先级。
5. 实现中断嵌套实现中断嵌套功能，允许高优先级的中断请求打断低优先级的中断服务程序。
实验4.指示灯 数码管的中断控制
实验4.指示灯/数码管的中断控制【实验目的】掌握外部中断原理，学习中断编程与程序调试方法。
【实验原理】实验电路原理图如图A.53所示，图中按键K1和K2分别接于P3.2和P3.3，发光二极管D1接于P0.4，共阴极数码管LED1接于P2口。
时钟电路、复位电路、片选电路忽略。
图A.53 实验的电路原理图在编程软件配合下，要求实现如下功能：程序启动后，D1处于熄灯、LED1处于黑屏状态；单击K1，可使D1亮灯状态反转一次；单击K2，可使LED1显示值加1，并按十六进制数显示，达到F后重新从1开始。
软件编程原理为：K1和K2的按键动作分别作为INT0和INT1的中断请求，在中断函数中进行指示灯与数码管的信息处理。
初始化后，主函数处于无限循环状态，等待中断请求。
【实验内容】(1)熟悉μVision3的软件调试方法；(2)完成C51语言编程；(3)练习μVision3与ISIS的联机仿真方法。
【实验步骤】(1)提前阅读与实验4相关的阅读材料；(2)参考图A.53；和表A.5，在ISIS中完成原理图的绘制；(3)在KeilμVision3中编写和编译C51程序，并生成可执行文件；(4)在μVision3中启动ISIS的仿真运行，并进行联机调试。
【实验要求】提交实验报告并包括如下内容：电路原理图、C51源程序（含注释语句）、软件调试分析、仿真运行截图及实验小结。
【参考图表】【实验程序】/*指示灯、数码管的中断控制程序*/#include <reg51.h>sbit P0_4 = P0^4;unsigned char i = 0; //数码管计数初始值0unsigned char duanma[16] ={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71}; //0-F的数码管段码void main(){ P2 = 0x00; //开机数码管黑屏P0_4 = 1; //开机LED灯灭EA = 1; //总中断允许EX1 = EX0 = 1; //INT0、INT1允许IT1 = IT0 = 1; //脉冲触发while(1);}void INT_0SVR() interrupt 0 //INT0中断函数{ P0_4 = !P0_4; //将P0_4非赋值给P0_4}void INT_1SVR() interrupt 2 //INT1中断函数{ i++; //数码管计数加一if(i==16) //当数码管计数达到16时回归1i = 1;P2 = duanma[i]; //将段码赋值给P2}【仿真截图】略【实验小结】通过实验对Protues有了更多的了解，同时了解到中断系统在实际中的更好应用。
【免费下载】指示灯数码管的中断控制实验报告
(参考样本)
学 院： 软件与通信工程 课程名称： 单片机原理 专业班级： 通信 101 姓 名: 学 号：
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内 纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。
实验14 指示灯的外部中断控制
实验14 指示灯的外部中断控制一、实验目的1、了解MCS51单片机外部中断有关寄存器的作用2、掌握外部中断的编程方法3、主席外部中断与基本I/O功能的综合应用方法二、实验说明本实验要求利用函数信号发生器发出的方波引起外部中断，指示灯用排线直接与单片机的P0口相连。
实验电路原理如图3.3.1所示。
图14.1外部中断控制指示灯电路利用脉冲信号产生外部中断，控制实现“跑马灯”功能，没来一个脉冲，点亮的指示灯循环移位一次。
参考程序如下：LIGHT EQU 62H ；定义指示灯数据存放地址单元ORG 0000HAJMP STARTORG 0003HLJMP EXINT0 ；外部中断/INTO向量地址ORG 0030HSTART: MOV SP, #30H ；初始化堆栈指针MOV P0,#0FFH ；初始化有关P0口，点亮最低位指示灯MOV LIGHT,#0FFH；指示灯控制数据赋初值SETB IT0 ；外部中断/INTO为下降沿触发方式SETB EX0 ；允许外部中断/INTO产生中断SETB EA；开总中断MAIN: AJMP $ ；死循环，动态听见EXINT0: PUSH ACC ；保护现场MOV A,LIGHT ；去指示灯点亮数据RL A；循环左移一位MOV LIGHT,A；移位后写回MOV P0,A；同时输出到P0口，改变指示灯点亮状态POP ACC ；恢复现场RETI ；中断返回END三、实验任务和要求1、读懂参考程序，理解外部中断的实现方法2、按照3.3.1搭接实验电路，将函数信号发生器的“TTL”输出端连接到单片机/INTO 引脚。
在1~50HZ范围内调节输入信号频率，观察指示灯的亮，熄现象；3、要求来一个脉冲时，指示灯全亮，下一个脉冲时指示灯全熄，如此交替循环。
请编程实现并调试运行。
LIGHT EQU 62HORG 0000HAJMP STARTORG 0030HLJMP EXINT0ORG 0030HSTART: MOV SP,#30HMOV P0,#0FEHMOV LIGHT,#0FEHSETB IT0SETB EX0SETB EAMAIN: AJMP $EXINT0: PUSH ACCMOV A,LIGHTCPL AMOV LIGHT,AMOV P0,APOP ACCRETIEND4、用8个LED灯顺次代表8位二进制数，灯亮表示1，灯熄表示0.要求用指示灯代表8位数，记录来自信号发生器的脉冲个数。
