电力系统继电保护原理课后习题(重点版)

电力系统继电保护课后习题解析答案(全) -之欧阳引擎创编

电力系统继电保护课后习题答案欧阳引擎（2021.01.01）1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

《继电保护原理》课后答案

电气 F1201——王小辉《继电保护原理》复习资料〔课后习题选〕第一章概述1-1 什么是故障、异常运行方式和事故？电力系统运行中，电气元件发生短路、短线是的状态均视为故障状态；电气元件超出正常允许工作范围，但没有发生故障运行，属于异常运行方式，即不正常工作状态；当电力系统发上故障和不正常运行方式时，假设不及时处理或者处理不当，那末将引起系统事故，事故是指系统整体或者局部的工作遭到破坏，并造成对用户少供电或者电能质量不符合用电标准，甚至造成人身伤亡和电气设备损坏等严重后果。

故障和异常运行方式不可以防止，而事故那末可以防止发生。

1-2 常见故障有哪些类型？故障后果表现在哪些方面？常见鼓掌是各种类型短路，包括相间短路和接地短路。

此外，还有输电路线断线，旋转机电、变压器同一相绕组匝间短路等，以及由以上几种故障组合成复杂的故障。

故障后果会是故障设备损坏或者烧毁；短路电流通过非故障设备产生热效应和力效应，使非故障元件损坏或者算短使用寿命；造成系统中局部地区电压值大幅度下降，破坏电能用户正常工作，影响产品质量，破坏电力系统中各发电厂之间并联运行稳定性，使系统发生震荡，从而使事故扩大，甚至是整个电力系统瓦解。

1-3 什么是住保护、后备保护和辅助保护？远后备保护和近后备保护有什么区别？普通把反响被保护元件严重故障、快速动作于跳闸的保护装置称谓主保护。

在主保护系统失效时起备用作用的保护装置成为后备保护。

当本元件主保护拒动，由本元件另一套保护装置作为后备保护，这种后备保护是在同一安装处实现的，称为近后备保护。

远后备保护对相邻元件保护各种原因的拒动均能起到后备保护作用。

辅助保护是为了补充主保护和后备保护的缺乏而增设的简单保护。

1-4 继电保护装置的人物及其根本要求是什么？继电保护装置的任务：〔1〕自动、迅速、有选择性地将故障元件从电力系统中切除；〔2〕反响电气元件不正常运行情况，并根据不正常运行情况的种类和电气元件维护条件，发出信号。

电力系统继电保护课后习题答案

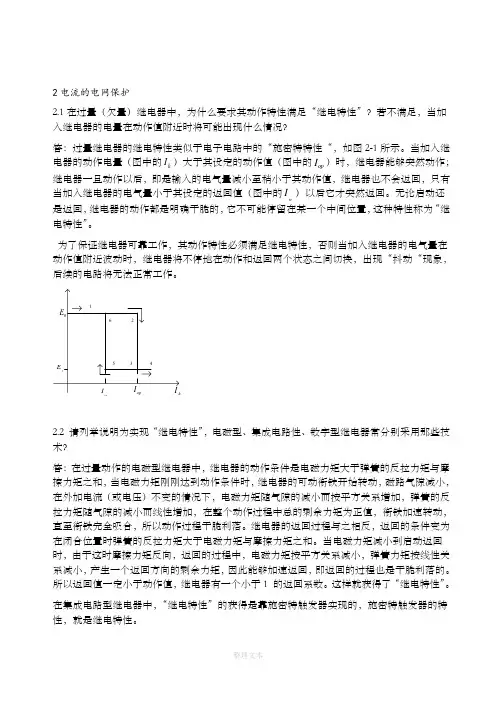

2电流的电网保护2.1在过量（欠量）继电器中，为什么要求其动作特性满足“继电特性”？若不满足，当加入继电器的电量在动作值附近时将可能出现什么情况？答：过量继电器的继电特性类似于电子电路中的“施密特特性“，如图2-1所示。

当加入继电器的动作电量（图中的k I ）大于其设定的动作值（图中的op I ）时，继电器能够突然动作；继电器一旦动作以后，即是输入的电气量减小至稍小于其动作值，继电器也不会返回，只有当加入继电器的电气量小于其设定的返回值（图中的re I ）以后它才突然返回。

无论启动还是返回，继电器的动作都是明确干脆的，它不可能停留在某一个中间位置，这种特性称为“继电特性”。

为了保证继电器可靠工作，其动作特性必须满足继电特性，否则当加入继电器的电气量在动作值附近波动时，继电器将不停地在动作和返回两个状态之间切换，出现“抖动“现象，后续的电路将无法正常工作。

126534op I kI reI 1E 0E2.2 请列举说明为实现“继电特性”，电磁型、集成电路性、数字型继电器常分别采用那些技术？答：在过量动作的电磁型继电器中，继电器的动作条件是电磁力矩大于弹簧的反拉力矩与摩擦力矩之和，当电磁力矩刚刚达到动作条件时，继电器的可动衔铁开始转动，磁路气隙减小，在外加电流（或电压）不变的情况下，电磁力矩随气隙的减小而按平方关系增加，弹簧的反拉力矩随气隙的减小而线性增加，在整个动作过程中总的剩余力矩为正值，衔铁加速转动，直至衔铁完全吸合，所以动作过程干脆利落。

继电器的返回过程与之相反，返回的条件变为在闭合位置时弹簧的反拉力矩大于电磁力矩与摩擦力矩之和。

当电磁力矩减小到启动返回时，由于这时摩擦力矩反向，返回的过程中，电磁力矩按平方关系减小，弹簧力矩按线性关系减小，产生一个返回方向的剩余力矩，因此能够加速返回，即返回的过程也是干脆利落的。

所以返回值一定小于动作值，继电器有一个小于1 的返回系数。

这样就获得了“继电特性”。

电力系统继电保护课后习题解答.(DOC)

第一章继电保护概述1-1 答：继电保护装置的任务是自动、迅速、有选择性的切除故障元件，使其免受破坏，保证其他无故障元件恢复正常运行；监视电力系统各元件，反映其不正常工作状态，并根据运行维护条件规范设备承受能力而动作，发出告警信号，或减负荷、或延时跳闸；继电保护装置与其他自动装置配合，缩短停电时间，尽快恢复供电，提高电力系统运行的可靠性。

1-2 答：即选择性、速动性、灵敏性和可靠性。

1-3 答：继电保护的基本原理是根据电力系统故障时电气量通常发生较大变化，偏离正常运行范围，利用故障电气量变化的特征可以构成各种原理的继电保护。

例如，根据短路故障时电流增大．可构成过流保护和电流速断保护；根据短路故障时电压降低可构成低电压保护和电流速断保护等。

除反映各种工频电气量保护原理外，还有反映非工频电气量的保护，如超高压输电线的行波保护和反映非电气量的电力变压器的瓦斯保护、过热保护等。

1-4 答：主保护是指能满足系统稳定和安全要求，以最快速度有选择地切除被保护设备和线路故障的保护。

后备保护是指当主保护或断路器拒动时，起后备作用的保护。

后备保护又分为近后备和远后备两种：（1）近后备保护是当主保护拒动时，由本线路或设备的另一套保护来切除故障以实现的后备保护;（2）远后备保护是当主保护或断路器拒动时，由前一级线路或设备的保护来切除故障以实现的后备保护.辅助保护是为弥补主保护和后备保护性能的不足，或当主保护及后备保护退出运行时而增设的简单保护。

1-6答：(1)当线路CD中k3点发生短路故障时，保护P6应动作，6QF跳闸，如保护P6和P5不动作或6QF, 5QF拒动，按选择性要求，保护P2和P4应动作，2QF和4QF应跳闸。

(2）如线路AB中k1点发生短路故障，保护P1和P2应动作，1QF和2QF应跳闸，如保护P2不动作或2QF拒动，则保护P4应动作，4QF跳闸。

第二章继电保护的基础知识2-1答：（1）严禁将电流互感器二次侧开路；（2）短路电流互感器二次绕组，必须使用短路片或短路线,短路应妥善可靠，严禁用导线缠绕；（3）严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；（4）工作必须认真、谨慎，不得将回路永久接地点断开；（5）工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。

电力系统继电保护课后习题解析答案(全)--

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统,想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流,若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：1。

电力系统正常运行时不动作；2。

电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答：继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非"、“0”或“1”性质的一组逻辑信号,从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号,使保护装置按一定的逻辑关系判定故障的类型和范围,最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1。

4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异,已经构成哪些原理的保护,这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护;利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案(全) -之欧阳歌谷创编

电力系统继电保护课后习题答案欧阳歌谷（2021.02.01）1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

(完整版)电力系统继电保护习题参考答案

第一章1、继电保护在电力系统中的任务是什么?答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其他无故障部分迅速恢复正常运行；（2）反应电气元件的不正常运行状态，并根据运行维护条件，而动作于发出信号、减负荷或跳闸。

2、什么是故障、异常运行和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？答：电力系统中电气元件的正常工作遭到破坏，但没有发生故障，这种情况下属于不正常运行状态。

事故，就是指系统或其中一部分的工作遭到破坏，并造成对用户少送电或电能质量变坏到不能容许的地步，甚至造成人身伤亡和电气设备的损坏。

相间故障无零序分量。

对称故障只有正序分量。

3、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：当本元件的主保护拒绝动作时，由本元件的另一套保护作为后备保护，由于这种后备作用是在主保护安装处实现，因此，称之为近后备保护。

在远处实现对相邻元件的后备保护，称为远后备保护。

4、简述继电保护的基本原理和构成方式。

答：基本原理：1、过电流保护2、低电压保护3、距离保护4、方向保护5、差动原理的保护6、瓦斯保护7、过热保护等。

构成方式：1、测量部分2、逻辑部分3、执行部分5、什么是电力系统继电保护装置?答：继电保护装置，就是指能反应电力系统中元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种装置。

6、电力系统对继电保护的基本要求是什么?答：1、选择性：继电保护动作的选择性是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

2、速动性：在发生故障时，力求保护装置能迅速动作切除故障，以提高电力系统并联运行的稳定性，减少用户在电压降低的情况下工作的时间，以及缩小故障元件的损坏程度。

电力系统继电保护课后习题解析答案全

电力系统继电保护课后习题解析答案(全)--电力系统继电保护是电力系统中非常重要的一部分，它的主要功能是在发生故障时，及时将故障隔离，保护电力系统的安全运行。

以下是一些电力系统继电保护的课后习题解析答案。

1.什么是电力系统继电保护？答：电力系统继电保护是指利用电力系统中的继电器装置，通过电流、电压等参数的变化来检测电力系统中的故障，并采取相应的措施，保护电力系统的安全运行。

2.继电保护系统的基本组成部分有哪些？答：继电保护系统的基本组成部分包括故障检测装置、信号处理装置、动作执行装置和辅助设备。

故障检测装置用于检测电力系统中的故障，信号处理装置用于对检测到的信号进行处理，动作执行装置用于执行保护动作，辅助设备用于提供必要的辅助功能。

3.请简述继电保护的分类方法。

答：继电保护可以按照保护对象的不同来进行分类，主要可以分为发电机保护、变压器保护、线路保护和母线保护等。

此外，根据保护动作的原理和方式，继电保护还可以分为电流保护、电压保护、功率保护等。

4.什么是差动保护？请简述其原理。

答：差动保护是一种常用的继电保护方式，它的原理是通过比较电流的差值来检测电力系统中的故障。

差动保护的基本原理是，通过在电力系统的两个相邻的位置上放置电流互感器，分别测量两个位置上的电流值，并将其进行比较。

如果两个位置上的电流值差异超过设定的阈值，就说明发生了故障，差动保护系统将会执行相应的保护动作。

5.什么是过电流保护？请简述其原理。

答：过电流保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电流是否超过设定的阈值来判断是否发生故障。

过电流保护的基本原理是，在电力系统的各个位置上放置电流互感器，测量电流的大小，并与设定值进行比较。

如果电流超过设定值，则说明发生了故障，过电流保护系统将会执行相应的保护动作。

6.什么是电压保护？请简述其原理。

答：电压保护是一种常用的继电保护方式，它的原理是通过检测电力系统中的电压是否超过或低于设定的阈值来判断是否发生故障。

继电保护课后习题及答案

1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，假设没有完善的继电保护系统将故障快速切除，那么会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，那么当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进展合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么"答:继电保护装置就是指能反响电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障局部与电网的其他局部隔离。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

单靠保护增大值不能切除保护范围内任意点的故障，因为当故障发生在本线路末端与下级线路的首端出口时，本线路首端的电气量差异不大。

所以，为了保证本线路短路时能快速切除而下级线路短路时不动作，这种单靠整定值得保护只能保护线路的一局部。

1.5依据电力元件两端电气量在正常工作和短路状态下的差异，可以构成哪些原理的保护？答：利用电力元件两端电流的差异，可以构成电流差动保护；利用电力元件两端电流相位的差异可以构成电流相位差动保护；利两侧功率方向的差异，可以构成纵联方向比较式保护；利用两侧测量阻抗的大小和方向的差异，可以构成纵联距离保护。

继电保护原理——习题

继电保护原理——习题电⼒系统继电保护原理习题绪论1、什么是故障、异常运⾏和事故？短路故障有那些类型？相间故障和接地故障在故障分量上有何区别？对称故障与不对称故障在故障分量上有何区别？2、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？3 、说明对电⼒系统继电保护有那些基本要求。

4 、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求那些保护应动作跳闸。

电流保护思考题：1、何谓继电器的动作电流和返回电流？返回系数指何⽽⾔？为什么要使过电流继电器的返回系数⼤于0.85？是否其他继电器（如⽋电压继电器、时间继电器、中间继电器等）也应满⾜这⼀要求？2、什么叫继电保护装置的动作电流？它与继电器的动作电流有什么关系？3、试述⽆时限电流速断保护的⼯作原理、整定计算原则和整定计算⽅法、最⼩保护范围计算⽅法和要求、原理接线特点和为什么要附加⼀只中间继电器以及中间继电器的作⽤。

4、试述带时限电流速断保护的⼯作原理、整定原则和整定计算⽅法、灵敏性校验⽅法和要求以及原理接线图的特点。

此种保护所带时限的长短是由什么原则决定的？如何才能使它所带时限最短？最短能否取为零？为什么？5、试述定时限过电流保护的⼯作原理、整定原则和整定计算⽅法、灵敏性校验⽅法和要求以及原理接线的特点。

在不同情况下（如双回线，单电源环⽹等），其最⼤负荷电流应如何选择？为什么要考虑⾃起动系数？如何考虑？6、定时限过电流保护的动作时间是否也有整定为0s的情况？是什么情况？此时过电流保护是否已经可以称为“速断”？但是，为什么不叫“速断”？⽽带时限电流速断，既然已经带有时限，为什么还叫速断？这是否已经名不符实？应否予以纠正？为什么？7、分析和⽐较Ⅰ、Ⅱ、Ⅲ段电流保护的异同，试按“四性”的要求评价它们的优缺点。

8、如何确定保护装置灵敏性够不够？何谓灵敏系数？为什么⼀般总要求它们⾄少⼤于1.2-1.5以上？是否越⼤越好？9、何谓可靠系数？在Ⅰ、Ⅱ、Ⅲ段电流保护整定计算中，为什么K 'k ,K ''k ,K '''k的取值不⼀样，试分析其理由。

电力系统继电保护课后习题解析答案全

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护原理课后答案

第一章填空题:1.电力系统继电保护应满足（选择性）（速动性)（灵敏性) ( 可靠性)四个基本要求.2.电力系统发生骨子后，总伴随有电流（增大）电压（降低）线路始端测量阻抗的（减小）电压与电流之间相位角（变大）3.电力系统发生故障时，继电保护装置应（切除故障设备），继电保护装置一般应（发出信号）4.电力系统切除故障时的时间包括（继电保护动作）时间和（断路器跳闸）的时间5.继电保护灵敏性指其对保护范围内发生故障或不正常工作状态的反应能力6.继电保护装置一般由测量部分，逻辑环节和执行输出组成.7.继电保护装置的测量部分是由被保护原件的(某些运行参数）与保护的整定值进行比较。

选择题：8我国继电保护技术发展过了五个阶段，其发展顺序是CA机电型晶体管型整流型集成电路型微机型B机电型整流型集成电路型晶体管型微机型C机电型整流型晶体管型集成电路型微机型9电力系统最危险的故障CA单相接地 B两相短路 C 三相短路10电力系统短路时最严重的后果是CA电弧使故障设备损坏 B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性11.继电保护的灵敏度系数K1m要求（C）（A)K1m〈1 （B)K1m=1 (C）K1m〉112.线路保护一般装设两套，它们是（B）（A）主保护(B）一套为主保护，另一套为后备保护（C)后备保护判断题：13.电气设备过负荷时,继电保护应将过负荷保护设备切除. (错)14.电力系统继电保护装置通常应在保护选择性的前提下，使其快速动作。

（对）15.电力系统在不正常工作状态时，继电保护不但发出信号，同时也把不正常工作的设备切除(错）16.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（错)第二章1.瞬时电流速断保护的保护范围随运行方式和故障类型而变。

2.瞬时电流速断保护的保护范围在被保护线路始端,在最小运行方式下，保护范围最小。

3。

本线路限时电流速断保护的保护范围一般不超过相邻下一条线路的电流速断保护的保护范围，故只需带 0。

电力系统继电保护原理习题

电力系统继电保护原理习题第一章绪论1、什么是主保护、后备保护？什么是近后备保护、远后备保护？在什么情况下依靠近后备保护切除故障？在什么情况下依靠远后备保护切除故障？答：主保护是一次保护，当发生故障时瞬时动作；后备保护是在主保护不动作时再动作，一般有延时来判断主保护动作与否，它包括近后备和远后备。

远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路的保护来实现的后备保护。

近后备保护是当主保护拒动时，由本电力设备或线路的另一套保护来实现的后备的保护；当断路器拒动时，由断路器失灵保护来实现后备保护2 、说明对电力系统继电保护有那些基本要求。

答：可靠性（安全性和信赖幸），速动性，灵敏性和选择性。

3、简要说明继电保护装置的一般构成以及各部分的作用。

4、针对下图系统，分别在D1、D2、D3点故障时说明按选择性的要求哪些保护应动作跳闸。

第二章电网的电流保护1、分析电流保护中各段如何保证选择性？各段的保护范围如何，与哪些因素有关？2、什么是继电器的返回系数，增量动作继电器、欠量动作继电器的返回系数有什么区别？3、在图示网络中，试分析断路器1DL 、4DL 和9DL 保护的最大和最小运行方式。

4、在图所示网络中，线路AB 电源端装有三段式电流保护，线路BC 装有二段式电流保护，均采用不完全星形接线方式，系数参数如图所示，线路AB 和BC 的最大负荷电流分别为2.3A 和2A ，线路BC 的过电流保护动作时限为3S ，负荷自起动系数为1。

试计算：(1)、线路AB 和BC 各段电流继电器的动作电流set I 和时间继电器的动作时限set t 。

(2)、求出无时限电流速断的保护范围和校验Ⅱ、Ⅲ段的灵敏度。

（1.1,2.1===IIIrel II rel I rel K K K ）5、如图所示，对保护1进行三段式相间电流保护的整定计算。

3.11=relK ，1.12=rel K ，2.13=rel K ，85.0=re K ，5.1=ss K ，线路阻抗为0.4Ω/km ，阻抗角为700，AB 线最大负荷电流为170A 。

电力系统继电保护原理课后习题(重点版)

1.在继电保护中，通常依靠什么方法获取零序电压和零序电流？试说明获取零序电压和零序电流的基本原理和基本组成元件。

依靠零序电压过滤器和零序电流过滤器获取零序电压和零序电流。

为获取零序电压，通常采用三个单项式电压互感器，其一次绕组接成星形并将中性点接地，其二次绕组接成开口三角形。

二次侧绕组端电压即可测得零序电压。

为获取零序电流，可把零序电流过滤器接入相间保护用电流互感器的总线上。

2.什么是全线速动保护，采用全线速动保护对提高电力系统并列运行的动稳定性有何影响？线路任何一处发生短路，线路两端的保护都能瞬时动作，跳开线路两端的断路器，切除故障。

可以提高电力系统的稳定性，提高输电线路的输送负荷能力。

3.纵联线路差动的不平衡电流的形成原因是什么？不平衡电流是指一次侧差动电流严格为零时，二次侧流入保护的差动电流。

由于存在励磁电流，电流互感器有误差，当线路两侧TA励磁特性不完全一致时，两侧TA的误差也就存在差异，二次侧就会有不平衡电流流入保护。

4.简述“相--地”制载波通道的主要组成及各部分功能。

A高频阻波器减小衰耗和防止与相邻线路的纵联保护相互干扰。

B耦合电容器与结合滤波器串联谐振于载波频率，允许高频电流，阻止工频电流。

C结合滤波器电气隔离与阻抗匹配。

D电缆E保护间隙过电压保护 F接地刀闸保证人身安全5.纵联方向保护采用两套定值分别启动发信、跳闸，哪个启动元件灵敏度高？发信回路启动元件灵敏度高。

低定值元件启动发信回路，高定值元件开放跳闸回路。

.什么是“远方启动”，远方启动回路有什么作用？收到对侧信号而本侧启动发信元件未启动时，由收信启动本侧发信回路。

作用：A更加可靠地防止纵联保护单侧工作 B方便手动检测通道8.自动重合闸的基本类型有哪些？它们一般适用于什么网络？A按其功能可分为：三相、单相、综合自动重合闸装置；B按其运行于不同结构的输电线路来分：单、双电源线路的自动重合闸装置；C按其与继电保护配合的方式来分：前加速、后加速；9.电力系统对自动重合闸的基本要求是什么？为什么？A动作应迅速。

电力系统继电保护课后习题解析答案(全) -之欧阳理创编

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案全

电力系统继电保护课后习题解析答案全TPMK standardization office【 TPMK5AB- TPMK08- TPMK2C- TPMK18】电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

电力系统继电保护课后习题解析答案(全)

电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案全完整版

电力系统继电保护课后习题解析答案全HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】电力系统继电保护课后习题答案1 绪论1.1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1.2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1.3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

电力系统继电保护课后习题解析答案(全) -

电力系统继电保护课后习题答案1 绪论电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

继电保护装置在电力系统中所起的作用是什么答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括:1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号,通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高，构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护课后习题解析答案(全)

1、4 依据电力元件正常工作、不正常工作与短路状态下得电气量复制差异,已经构成哪些原理得保护,这些保护单靠保护整定值能求出保护范围内任意点得故障吗？
答:利用流过被保护元件电流幅值得增大,构成了过电流保护;利用短路时电压幅值得降低,构成了低电压保护;利用电压幅值得异常升高,构成了过电压保护;利用测量阻抗得降低与阻抗角得变大,构成了低阻抗保护。
1、9 从对继电器得“四性“要求及其间得矛盾,阐述继电保护工作即就是理论性很强,又就是工程实践性很强得工作。
答:继电保护得可靠性、选择性、速动性与灵敏性四项要求之间即矛盾又统一。继电保护得科学研究、设计、制造与运行得大部分工作也就是围绕如何处理好这四者得辩证统一关系进行得。
电力系统继电保护即就是一门理论性很强,又就是工程实践性很强得学科。首先继电保护工作者要掌握电力系统、电气设备得基本原理、运行特性与分析方法,特别要掌握电力系统故障时得电气量变化得规律与分析方法,通过寻求电力系统得不同运行状态下电气量变化得特点与差异来“甄别“故障或不正常状态得原理与方法,应用不同得原理与判据实现继电保护得基本方法,所以需要很强得理论性。
电力系统继电保护课后习题答案
1 绪论
1、1电力系统如果没有配备完善得继电保护系统,想象一下会出现什么情景？
答:现代得电力系统离开完善得继电保护系统就是不能运行得。当电力系统发生故障时,电源至故障点之间得电力设备中将流过很大得短路电流,若没有完善得继电保护系统将故障快速切除,则会引起故障元件与流过故障电流得其她电气设备得损坏;当电力系统发生故障时,发电机端电压降低造成发电机得输入机械功率与输出电磁功率得不平衡,可能引起电力系统稳定性得破坏,甚至引起电网得崩溃、造成人身伤亡。如果电力系统没有配备完善得继电保护系统,则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理得处理。
