选煤厂设计课程设计指导书(计算版)

《选煤厂设计》课程设计指导书内蒙古科技大学煤炭学院王建忠编制

《选煤厂设计》课程设计指导书

该课程设计是在已确定的原料煤资料、选煤方法、入选上下限、大块处理等条件下给定了原则工艺流程的前提下进行的，内容包括对原料煤性质的分析、煤质资料的综合、工艺流程计算、对主要分选作业产品结构进行方案比较、对给定的工艺流程进行评价和编写设计说明书，目的是使学生系统复习所学课程、掌握选煤厂设计的基本原理和基本方法、得到最基本的实际技能训练、为毕业设计打下良好的基础。

一、设计任务

1.设计一座年处理原煤能力为240万吨的矿区型选煤厂。主要入洗某矿区A层和B层原煤，原煤牌号均为1/3焦煤，其中入洗量为A层70％，B 层30％。

选煤厂工作制度为年工作300天，每天两班生产，一班检修，日工作14小时。

产品要求：精煤灰分Ａd％＝9％～10％

精煤水分Mt＜12％

精煤用于炼焦

中煤就地供发电站

矸石进行综合利用

2.设计一座年处理原煤180万吨的矿井型选煤厂。主要入洗某矿区A 层和B层原煤，原煤牌号均为1/3焦煤，其中入洗量为A层60％，B层40％。

选煤厂工作制度为年工作300天，每天两班生产，一班检修，日工作14小时。

％＝9％～10％

产品要求：精煤灰分Ａ

d

＜12％

精煤水分M

t

精煤用于炼焦

中煤就地供发电站

矸石进行综合利用

原煤资料见附表1、2、3、3′、4、7、8

计算用表格见附表5、6、9、10、11、12、13、14、15、16、17、18、

19、20

选煤厂工艺流程图见附图

二、设计内容

1.对设计用原始资料进行全面分析，了解原煤性质，根据已制定的工艺流程、选煤方法及入选上下限，进行资料的整理、综合和校正，求得入选原煤的粒度组成和浮沉组成，从而获得选煤产品的理论平衡表。

2.根据工艺流程顺序进行各作业的数量、质量和水量的计算，并列出各作业计算所得数据的汇总表，编制出洗选产品最终平衡表和水量平衡表。

3.根据流程计算结果，对主要设备进行选型和台数的计算。

4.初步掌握设备布置的基本要求。

5.对制定的选煤工艺流程进行分析、评述，并编写课程设计说明书。

说明书主要章节如下：

（1）设计任务

（2）原料煤资料特征及分析

（3）工艺流程的计算

（4）对工艺流程的评述

（5）主要工艺设备的选型

（6）跳汰车间与浮选车间设备布置说明

（7）总平面布置说明

（8）劳动定员说明

（9）结束语

6、绘制原则工艺流程图、设备联系图和总平面布置图。

三、设计进度及注意事项

设计进度

本课程设计随《选煤厂设计》课程教学过程同步进行，随教学进程由讲课教师布置任务，配合教学内容进行资料综合分析、各作业流程计算和主要设备选型等。工艺流程图、设备联系图、总平面布置图、主厂房设备布置图等均在本课程结束后，集中进行绘制。

设计注意事项

1.计算选煤工艺流程，首先将各作业产品的产率(r％) 全部计算出来并

检查是否平衡，然后再计算产量和其它工艺指标，最终进行水量流程的计算。

2.对原煤资料综合时如产量(Ｑ)、水量(Ｗ)、液固比(Ｒ)、补加清水量(Ｌ)及矿浆量(Ｖ)等要求小数后一位有效数字，而对产率(r％)、灰分(Ａd％)及其它质量指标要求小数点后有效数字两位。

3.计算选煤作业(主再洗)采用近似公式法进行计算。

4.跳汰流程计算时要注意的问题，再洗机入料浮沉组成，即主洗中煤产品的浮沉组成，在计算时要注意占本级与占全样的百分数。主、再洗溢流产品中50- 13mm及13-0.5mm级别含量可近似地设与原煤粒度组成相似，两种级别的灰分，由于块煤与末煤混合发送，所以设其灰分与50-0.5mm级别相同。

不完善度：可取Ｉ

主＝0.18，Ｉ

再

＝0.20

5.煤泥的处理，在计算选煤工艺流程时，对于煤泥占本级和占全样的问题，特别要注意不能混淆。在分选过程中，原生煤泥和次生煤泥也得到一定的精选作用，而且全部煤泥按一定比例分配到多个产品中。

6.最终精煤灰分是由块精煤、末精煤以及浮选精煤加权平均计算而得，在计算时允许计算结果的最终精煤灰分与建厂要求灰分相差在±0.5％范围内。

7.浮选作业因缺乏小浮沉和浮选试验资料，在计算中设浮选精煤灰分为10％时，其精煤回收率取75％，本流程系采用直接浮选。

8.主要车间设备布置，一般包括水洗作业、产品脱水、煤泥处理等，在本课程设计中以水洗机组布置为主，从缓冲仓、给煤机、水洗跳汰设备、分级脱水筛及离心机等一个个机组进行布置，个别设备可由同学根据布置方案决定取舍。机组设备相互间位置及联系、运输及装卸方式，以及有关溜槽等辅助设备的位置，布置时应予留必要的空间。

四、要求

课程设计说明书要求书写简明，将计算过程腾写清楚，字迹工整，要注意的问题如下：

1.说明书中文字与图表应很好配合，一般文字编写到哪里，图表就附在哪里，有机配合。

2.书写计算顺序，应按作业顺序编写(即作业Ⅰ、Ⅱ、Ⅲ......)，例如当书写作业Ⅳ时，应首先简述应用近似公式计算的理由，对指标选用的依据

及注明的来源，然后再书写计算过程。

3.曲线绘制需用曲线图板，表格绘制需用三角板，避免徒手粗制滥造不严格的学习态度。

4.绘图时应按规定比例，保持图表清洁。

附设计用原始资料及表格

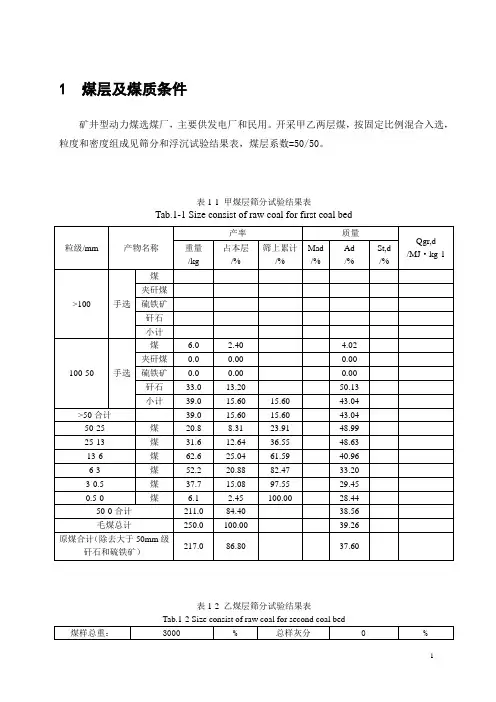

表3 入厂原煤A层及B层筛分组成表

参加浮沉的0.5～50mm综合灰分为25.83%。

（25.81×100—25.48×5.981）/（100—5.981）=25.83% 表7 A层煤50～0.5mm自然级和破碎级混合煤浮沉试验综合表
