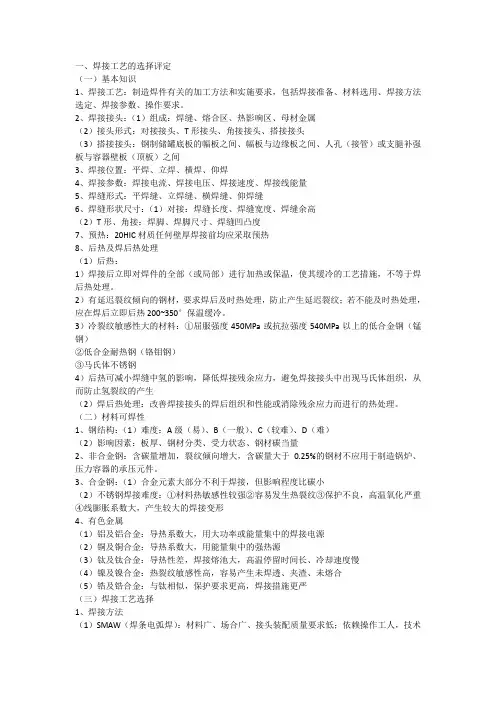

一、焊接工艺的选择评定(一)基本知识1、焊接工艺:制造焊件有关的加工方法和实施要求,包括焊接准备、材料选用、焊接方法选定、焊接参数、操作要求。

2、焊接接头:(1)组成:焊缝、熔合区、热影响区、母材金属(2)接头形式:对接接头、T形接头、角接接头、搭接接头(3)搭接接头:钢制储罐底板的幅板之间、幅板与边缘板之间、人孔(接管)或支腿补强板与容器壁板(顶板)之间3、焊接位置:平焊、立焊、横焊、仰焊4、焊接参数:焊接电流、焊接电压、焊接速度、焊接线能量5、焊缝形式:平焊缝、立焊缝、横焊缝、仰焊缝6、焊缝形状尺寸:(1)对接:焊缝长度、焊缝宽度、焊缝余高(2)T形、角接:焊脚、焊脚尺寸、焊缝凹凸度7、预热:20HIC材质任何壁厚焊接前均应采取预热8、后热及焊后热处理(1)后热:1)焊接后立即对焊件的全部(或局部)进行加热或保温,使其缓冷的工艺措施,不等于焊后热处理。

2)有延迟裂纹倾向的钢材,要求焊后及时热处理,防止产生延迟裂纹;若不能及时热处理,应在焊后立即后热200~350°保温缓冷。

3)冷裂纹敏感性大的材料:①屈服强度450MPa或抗拉强度540MPa以上的低合金钢(锰钢)②低合金耐热钢(铬钼钢)③马氏体不锈钢4)后热可减小焊缝中氢的影响,降低焊接残余应力,避免焊接接头中出现马氏体组织,从而防止氢裂纹的产生(2)焊后热处理:改善焊接接头的焊后组织和性能或消除残余应力而进行的热处理。

(二)材料可焊性1、钢结构:(1)难度:A级(易)、B(一般)、C(较难)、D(难)(2)影响因素:板厚、钢材分类、受力状态、钢材碳当量2、非合金钢:含碳量增加,裂纹倾向增大,含碳量大于0.25%的钢材不应用于制造锅炉、压力容器的承压元件。

3、合金钢:(1)合金元素大部分不利于焊接,但影响程度比碳小(2)不锈钢焊接难度:①材料热敏感性较强②容易发生热裂纹③保护不良,高温氧化严重④线膨胀系数大,产生较大的焊接变形4、有色金属(1)铝及铝合金:导热系数大,用大功率或能量集中的焊接电源(2)铜及铜合金:导热系数大,用能量集中的强热源(3)钛及钛合金:导热性差,焊接熔池大,高温停留时间长、冷却速度慢(4)镍及镍合金:热裂纹敏感性高,容易产生未焊透、夹渣、未熔合(5)锆及锆合金:与钛相似,保护要求更高,焊接措施更严(三)焊接工艺选择1、焊接方法(1)SMAW(焊条电弧焊):材料广、场合广、接头装配质量要求低;依赖操作工人,技术性较强(2)GTAW(钨极气体保护焊):变形小、薄板材料适用、无飞溅、无气孔、可不去焊渣、焊接质量高;效率低、成本高、易受污染(适用:①公称直径小于600mm,且设计压力大于或等于10MPa或涉及温度低于-20℃的管道②对内部要求清洁度较高及焊后不易清理的管道)(3)GMAW(熔化极气体保护焊):效率高、成本低;飞溅多、场合有限(4)球罐:SMAW、GTAW、FCAW2、坡口加工(1)表面淬硬层厚度:切割方法、切割速度、管道材质、结构状况、环境条件(2)非合金钢坡口:机械加工、火焰切割方法(3)低温镍钢、合金钢、不锈钢复合钢坡口:机械加工(4)不锈钢、镍及镍合金、铝及铝合金坡口:机械加工、等离子切割(5)钛及钛合金:机械加工。
