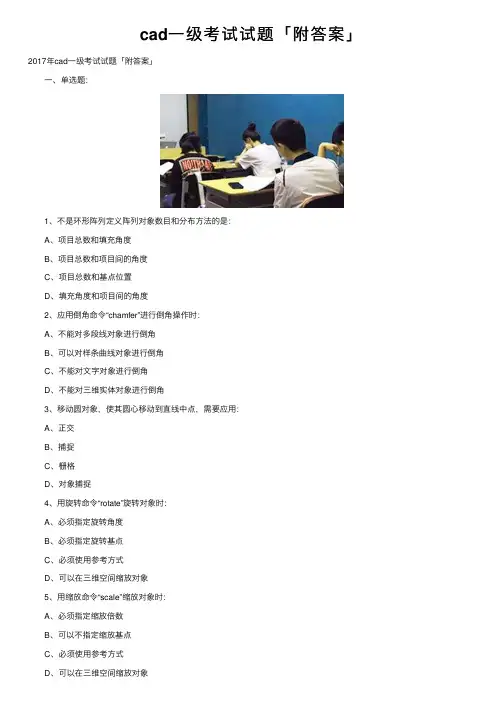

cad一级考试试题「附答案」
cad⼀级考试试题「附答案」2017年cad⼀级考试试题「附答案」 ⼀、单选题： 1、不是环形阵列定义阵列对象数⽬和分布⽅法的是： A、项⽬总数和填充⾓度 B、项⽬总数和项⽬间的⾓度 C、项⽬总数和基点位置 D、填充⾓度和项⽬间的⾓度 2、应⽤倒⾓命令“chamfer”进⾏倒⾓操作时： A、不能对多段线对象进⾏倒⾓ B、可以对样条曲线对象进⾏倒⾓ C、不能对⽂字对象进⾏倒⾓ D、不能对三维实体对象进⾏倒⾓ 3、移动圆对象，使其圆⼼移动到直线中点，需要应⽤： A、正交 B、捕捉 C、栅格 D、对象捕捉 4、⽤旋转命令“rotate”旋转对象时： A、必须指定旋转⾓度 B、必须指定旋转基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 5、⽤缩放命令“scale”缩放对象时： A、必须指定缩放倍数 B、可以不指定缩放基点 C、必须使⽤参考⽅式 D、可以在三维空间缩放对象 6、拉伸命令“stretch”拉伸对象时，不能： A、把圆拉伸为椭圆 B、把正⽅形拉伸成长⽅形 C、移动对象特殊点 D、整体移动对象 7、拉长命令“lengrhen”修改开放曲线的长度时有很多选项，除了： A、增量 B、封闭 C、百分数 D、动态 8、不能应⽤修剪命令“trim”进⾏修剪的对象是： A、圆弧 B、圆 C、直线 D、⽂字 9、AutoCAD中CAD标准⽂件后缀名为： A、dwg B、dxf C、dwt D、dws 10、应⽤圆⾓命令“of fset”对⼀条多段进⾏圆⾓操作是： A、可以⼀次指定不同圆⾓半径 B、如果⼀条弧线段隔开两条相交的直线段，将删除该段⽽替代指定半径的圆⾓ C、必须分别指定每个相交处 D、圆⾓半径可以任意指定 11、多次复制“copy”对象的选项为： A、m B、d C、p D、c 12、在AutoCAD中给⼀个对象指定颜⾊特性可以使⽤以下多种调⾊板，除了： A、灰度颜⾊ B、索引颜⾊ C、真彩⾊ D、配⾊系统 13、在AutoCAD中给⼀个对象指定颜⾊的⽅法很多，除了： A、直接指定颜⾊特性 B、随层“ByLayer” C、随块“ByBlock” D、随机颜⾊ 14、在AutoCAD中可以指定和添加各种类型⽂件的搜索路径，除了以下哪种⽂件： A、⾃动保存⽂件 B、AutoCAD主应⽤程序⽂件 C、菜单⽂件 D、样板图形⽂件 15、在AutoCAD中保存⽂件的安全选项是： A、⾃动锁定⽂件 B、⼝令和数字签名 C、⽤户和密码 D、数字化签名 16、在AutoCAD中可以给图层定义的特性不包括： A、颜⾊ B、线宽 C、打印/不打印 D、透明/不透明 17、在AutoCAD中默认存在的命名图层过滤器不包括： A、显⽰所有图层 B、显⽰所有使⽤图层 C、显⽰所有打印图层 D、显⽰所有依赖于外部参照的图层 18、为维护图形⽂件的致性，可以创建标准⽂件以定义常⽤属性，除了： A、命名视图 B、图层和线型 C、⽂字样式 D、标注样式 19、应⽤延伸命令“extend”进⾏对象延伸时： A、必须在⼆维空间中延伸 B、可以在三维空间中延伸 C、可以延伸封闭线框 D、可以延伸⽂字对象 20、AutoCAD软件不能⽤来进⾏： A、⽂字处理 B、服装设计 C、电路设计 D、零件设计 21、Autodesk公司推出AuroCAD1.0版本的时间是： A、1977 B、1982 C、1988 D、1997 22、以下软件不能完成计算机辅助设计的是： A、MDT B、Word C、AutoCAD D、UG 23、画笔和photoshop等很多软件都可以绘图，但和AutoCAD相⽐它们不能： A、打印图形 B、保存图形 C、精确绘图和设计 D、打开图形 24、AutoCAD不能处理以下哪类信息： A、⽮量图形 B、光栅图形 C、声⾳信息 D、⽂字信息 25、AutoCAD软件可以进⾏三维设计，但不能进⾏： A、线框建模 B、表⾯建模 C、实体建模 D、参数化建模 多选题： 26、⽤阵列命令“array”阵列对象时有以下阵列类型： A、曲线阵列 B、矩形阵列 C、正多边形阵列 D、环形阵列 27、在AutoCAD中，可以设置“实时助⼿”在以下情况⾃动显⽰： A、所有命令 B、新命令和增强命令 C、在需要时 D、仅对话框 28、⽤偏移命令“offset”偏移对象时： A、必须指定偏移距离 B、可以指定偏移通过特殊点 C、可以偏移开⼝曲线和封闭线框 D、原对象的'某些特征可能在偏移后消失 29、⽤镜像命令“mirror”镜像对象时： A、必须创建镜像线 B、可以镜像⽂字，但镜像后⽂字不可读 C、镜像后可选择是否删除源对象 D、⽤系统变量“mirrtext”控制⽂字是否可读 30、⽤复制命令“copy”复制对象时，可以： A、按F1键 B、在命令⾏中输⼊“?”然后Enter键 C、在命令⾏中输⼊“Help”然后Enter键 D、对话框中单击“帮助按钮” 31、⽤复制命令“copy”复制对象时，可以： A、原地复制对象 B、同时复制多个对象 C、⼀次把对象复制到多个位置 D、复制对象到其他图层 32、以下哪些对象不能被删除： A、世界坐标系 B、⽂字对象 C、锁定图层上的对象 D、不可打印图层上的对象 33、⽤旋转命令“rotate”旋转对象时，基点的位置： A、根据需要任意选择 B、⼀般取在对象特殊点上 C、可以取在对象中⼼ D、不能选在对象之外 34、在AutoCAD中，可以通过以下⽅法激活⼀个命令： A、在命令⾏输⼊命令名 B、单击命令对应的⼯具栏图标 C、从下拉菜单中选择命令 D、右击，从快捷菜单中选择命令 35、在AutoCAD中，可以通过以下⽅法改变⼀个系统变量的值： A、在命令⾏输⼊系统变量名，然后键⼊新的值 B、右击，从快捷单中选择系统变量，然后键⼊新的值 C、在某些对话框中改变复选框的状态 D、在下拉菜单中，选择“⼯具”“查询”“设置变量”进⾏变量设置 36、在AutoCAD中，可以设置透明度的界⾯元素有： A、所有的对话框 B、浮动命令窗⼝ C、帮助界⾯ D、⼯具选项板 37、⽤移动命令“move”把⼀个对象向X轴正⽅向移动8个单位，向Y轴正⽅向移动5个单位，应该输⼊： A、第⼀点：0，0;第⼆点：8，5 B、第⼀点：任意;第⼆点：@8，5 C、第⼀点：(0，0);第⼆点：(8，5) D、第⼀点：0<180;第⼆点：8，5 38、⽤缩放命令“scale”缩放对象时： A、可以只在X轴⽅向上缩放 B、可以通过参照长度和指定的新长度确定 C、基点可以选择在对象之外 D、可以缩放⼩数倍 ⼆、判断题： 39、在AutoCAD中⽆法使⽤透视⽅式观察三维模型。
第二期CAD技能一级(计算机绘图师)考试试题
第二期CAD技能一级（计算机绘图师）考试试题
试题一：绘制图幅（15分）
①按照以下规定设置图层及线型：
图层名称颜色（颜色号）线型线宽
粗实线白（7）Continuous 0.6
中实线蓝（5）Continuous 0.3
细实线绿（3）Continuous 0.15
虚线黄（2）Dashed 0.3
点画线红（1）Center 0.15
②采用1：1比例绘制A2幅面（594×420，竖放），在A2幅面内用细实线划分出上下两个A3幅面，分别在这两个A3
幅面内绘制图框、标题栏。
上面的用于绘制试题二、试题三；下面的用于绘制试题四，如图所示。
要求：应按国家标准绘制图幅、图框、标题栏，图框要留出装订边，标题栏格式及尺寸见所给式样。
③设置文字样式，在标题栏内填写文字。
如下图所示。
1
2
3
试题二：绘制平面图形并标注尺寸，比例1：1。
（25分）
4
试题三：采用1：20的比例抄绘组合体的正面投影和水平投影，并在侧面投影改画为1-1剖面图。
全图不标尺寸，断面材料为混凝土。
（20分）
5
试题四：绘制建筑工程图（40分），要求：
1、将下列房屋平、立、剖面图绘制在第一题中的A3幅面内，绘图比例1：100。
2、标注所有尺寸、标高及文字，图中未标注部位尺寸自定。
3
、线型、字体、尺寸应符合国家建筑制图相关标准。
不同的图线应放在不同的图层上，尺寸放在单独的图层上。
CAD技能等级考试一级试题(土木与建筑类)
试题一、绘制图幅
• 要求：图幅、图框及标题栏应符合国标，
设置文字样式，在标题栏内填写文字，标 题栏尺寸及格式见所给式样。 • 完成时间10分钟。
试题二、按1:1的比例绘制平面图形 并标注尺寸
• 该试题为一对称图形，其中涉及到圆与圆
之间的应用（相切、相切、半径），直线 连接，曲线连接，对象捕捉，镜像，偏移， 直线、圆半径直径标注。
CAD技能等级考试一级试题 （土木与建筑类）
• 根据图纸大小及所绘建筑物尺寸设置图形
界限，此次考试应设界限为（40000,40000） • 考试时间为180分钟。
试题一、绘制图幅
• 按规定设置图层及线型： • 线型(粗实线、中实线、细实线、虚线及点
划线）、颜色、线宽。 • 按1:1的比例绘制所示三个图幅，左侧两个 A4图幅，要求绘制图框及标题栏，分别用 于绘制试题二、试题三；左侧的A3图幅， 不绘制图框及标题栏，用于绘制试题四。
试题二、按1:1的比例绘制平面图形 并标注尺寸。
• 完成时间25分钟左右。
试题三、抄绘组合体的三面投影图， 握有一定的熟练程
度及技巧，要求一定的空间想象力。其中11剖面图的绘制可借助正视图，2-2剖面图 可借助俯视图。 • 此图涉及45°极轴跟踪，视图的虚实线判 断，对象选择填充。难点在于两幅剖面图 的绘制。
外墙120+250），尺寸标注，图形缩放， 文字填充，图形分解、修剪，偏移，阵列，
试题三、抄绘组合体的三面投影图， 并画出1-1剖面图及2-2剖面图。
• 完成时间45分钟。
试题四、在试题指定位置绘制房屋 一层平面图
• 绘图比例为1:150，内墙厚均为240，轴线
居中。 • 由于该图形尺寸较大，建议在图幅外进行 绘制。

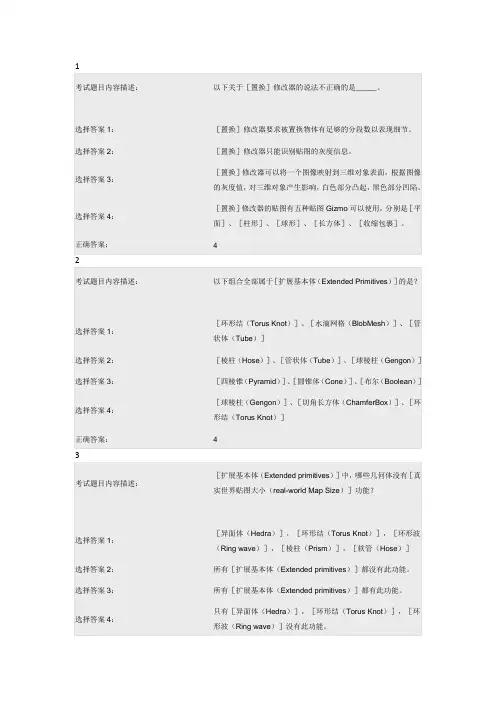

autodesk一级认证试题
正确答案： 14考试题目内容描述：如图，左侧物体需添加什么修改器能得到右侧效果？选择答案1：［噪波］选择答案2：［推力］选择答案3：［置换］选择答案4：［扭曲］正确答案： 45考试题目内容描述：图中的模型都是通过Pro Blooean（专业布尔）创建的，那么哪个模型是差集运算的结果______?选择答案1：Ａ选择答案2：Ｂ选择答案3：Ｃ选择答案4：Ｄ正确答案： 2考试题目内容描述：如图，给左图对象加入什么命令可以得到右图效果？选择答案1：［挤出］选择答案2：［车削］选择答案3：［对称］选择答案4：［倒角］正确答案： 27考试题目内容描述：使用3ds Max 2010中的哪项修改器可以迅速达到如图所示的圆角化效果效果。
选择答案1：四面形网格化和网格平滑选择答案2：ProOptimizer和网格平滑选择答案3：ProBoolean和网格平滑选择答案4：ProBoolean和ProOptimizer 正确答案： 1考试题目内容描述：如图，关于［补洞］修改器下面说法正确的是_____？选择答案1：图左侧的对象必须多次使用［补洞］修改器才能成为封闭的实体。
选择答案2：图右侧的对象只需添加一次［补洞］修改器就可以恢复成球体。
选择答案3：图中的两个对象只能用［补洞］修改器使其成为封闭实体选择答案4：无论对象表面有几处破损，只需添加一次［补洞］修改器就可以使对象成为封闭的实体。
正确答案： 4考试题目内容描述：关于3ds max2010版本新增的【石墨建模工具】，以下说法错误的是？选择答案1：它的前身是3ds max的PolyBoost插件选择答案2：可以在可编辑多边形对象上使用该工具选择答案3：模型对象如果被添加了编辑多边形修改器的话，可以使用该工具对模型继续进行编辑选择答案4：可以对可编辑网格对象使用该工具正确答案： 4考试题目内容描述：在3ds max2010中，以下哪个修改器不可以对模型进行快速地减面操作？选择答案1：ProOptimizer 选择答案2：优化选择答案3：MultiRes选择答案4：补洞正确答案： 411考试题目内容描述：关于3ds max2010中ProBoolean功能的改进，如图所示，以下说法错误的是？选择答案1：“附加”和“插入”这两项功能，在执行的时候操作流程上有很大差异选择答案2：在运算类型中提供了两项新的操作：一项是“附加”功能，该操作只合并对象，而不会影响其几何体；另一项操作为“插入”，该操作将一个图形从另一个图形中去除，同时将这两个操作对象保持原样选择答案3：“插入”的原理是：先从第一个操作对象减去第二个操作对象的边界体积，然后再组合这两个对象。
CAD技能等级考试(工业产品类)一级_第2期
第二期工业产品CAD技能一级参考评分标准第1题10分图1 图2分数分配如图2所示：中心线和圆共2分，两个封闭图形，每个2分，外轮廓线4分。
若相对位置不准确、形状尺寸不准确，则每处扣1分；若线型、线型比例或线宽不合适均扣1分。
第2题30分图3 图4分数分配如图3所示。
主、俯视图每出现一处投影关系错误或线型、线型比例、线宽不合适，则均扣1分。
左视图：若漏画标记“□”所指的线段，则每处扣2分，若该线段不准确，则扣1分；左标记“○”处若无间隙或右标记“○”处无出头，则每处扣2分；若主、左视图的剖面线间隔、方向不一致，则扣1分；此外，多余或缺少每一线段，则扣1分。
第3题30分图5图61. 图框和标题栏：共5分2. 左下角的技术要求：共2分3. 主视图：15分4. 俯视图：10分5. 左视图：8分若图6所示的标记“”处出错，则每处扣一分，若主、俯视图的剖面线的方向或间隔不一致，则扣一分；尺寸标注和表面结构可以改注其他合适的位置，每漏画或注错一处，则扣0.5分；若线型、线型比例、线宽不合适均扣1分。
第4题30分图7图8 图91. 图框和标题栏：共4分。
2. 零件编号：共4分。
零件序号的编排可以自定。
若编号杂乱，则扣1分；若引线的起始处无显著的圆点，则扣1分；若引线之间相交，则每处扣1分。
3. 明细表：共4分。
若序号非自下而上排列，则扣1分；若明细表的内容与图9比较，每漏一处扣0.25分。
4. 视图：共18分（主视图15分，俯视图3分）。
每漏画或注错一处尺寸，则扣0.5分。
若图8所示标记“○”处的细节出错，则每处扣1分；若相邻零件的剖面线的间隔、方向均相同，则每处扣1分；若同一零件的主、俯视图的剖面线的方向和间隔不一致，则每处扣一分；若线型、线型比例、线宽不合适，则扣1分。

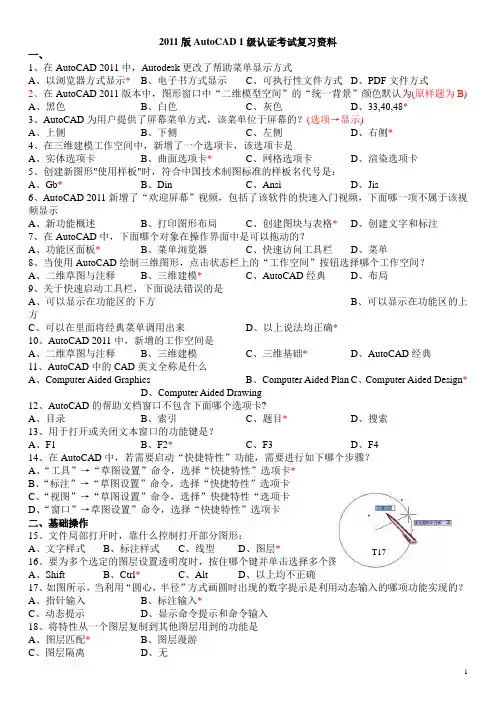

autoCAD2011版1级题库(nba)
