3280-10钳形表手册
数字钳形相位表使用说明书
U=180 450V
(3 +1d ) (I=30 600A U=180 450V)
1
(4 +1d) I=2 200A
+2 -6 1d (I=6 30A U=90 180V)
电 阻*** 2000
U=90 180V
(4 +1d ) (I=30 600A U=90 180V)
(1.0%+2d)
1
* 最大输入电压 600V 输入阻抗 10M
=UAB IA cos(30 + A)+ UCB IC cos(330 + c)
=UAB IA cos(30 + A)+UCB Ic cos(30 - c) 式中 UAB 与 IA 之间的相位角 30 + 及 UCB 与 IC 之间相位角 330 + 可由图 3 看出 UCB IC cos(30 - )是由 UCB IC cos(330 + )化简而来 我们必须记住 UCB 超前 Ic 的真实相位角 为 330 + K 是与电压互感器 电流互感器有关的常数 A, B, c 是各相负载相位角 负 载平衡时相等 一般在 0 30 于是 我们可以得出以下结论作为三相三线电度表接线正确的 判定标准 即 第一个元件 U.I 之间相位角为 30 60 第二个元件 U.I 之间相位角为 330 360

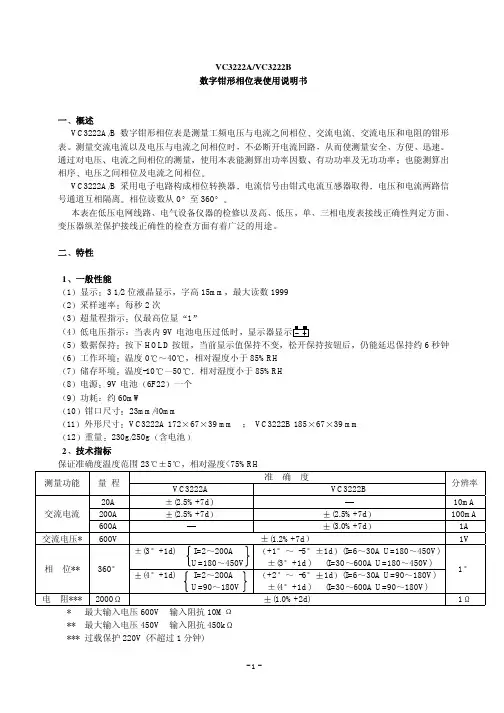

VC3222A/VC3222B 数字钳形相位表使用说明书
一 概述 VC3222A/B 数字钳形相位表是测量工频电压与电流之间相位 交流电流 交流电压和电阻的钳形
表 测量交流电流以及电压与电流之间相位时 不必断开电流回路 从而使测量安全 方便 迅速 通过对电压 电流之间相位的测量 使用本表能测算出功率因数 有功功率及无功功率 也能测算出 相序 电压之间相位及电流之间相位
3268系列数字钳形表使用说明书
新款3268系列数字钳形表使用说明书目录1.安全信息 (1)1.1准备 (1)1.2使用 (1)1.3标志 (2)1.4保养 (2)2.描述 (2)2.1部件名称 (3)2.2开关和按钮及输入插孔说明 (5)2.3LCD显示器 (5)3.规格 (6)3.1综述 (6)3.2技术指标 (7)4.操作指南 (10)4.1读数保持 (10)4.2频率 (10)4.3最大值、最小值 (11)4.4功能切换 (11)4.5背光源 (11)4.6自动关机 (11)4.7蜂鸣器 (12)4.8测量准备 (12)4.9电流测量 (12)4.10电压测量 (13)4.11频率测量 (14)4.12电阻测量 (14)4.13二极管测试 (14)4.14线路通断测试 (15)4.15电容测量 (15)5.保养 (16)5.1更换电池 (16)5.2更换表笔 (17)6.附件 (17)仪表符合GB/T13978-92数字多用表通用技术条件,符合GB4793.1-1995(IEC-61010-1,IEC-61010-2-032)电子测量仪器安全要求,属二级污染,过压标准为CAT IV600V和CAT III1000V。
请遵循安全操作指南,保证安全使用仪表。
适当的使用和保护,仪表将给你令人满意的服务。
1.1准备1.1.1使用仪表时,用户必须遵守标准的安全规则:-通用的防电击保护-防止误用仪表1.1.2接收仪表后,检查是否在运输中损坏。
1.1.3在粗劣的条件下保存、装运后,检查并确认仪表是否损坏。
1.1.4表笔必须处于好的状态。
在使用之前,检查表笔的绝缘是否损坏,导线的金属丝是否裸露。
1.1.5使用随表提供的表笔能保证安全,如果需要,必须用同样或相同等级的表笔取代。
1.2使用1.2.1使用时,必须使用正确的功能及量程。
1.2.2不要超过各量程的保护范围指示值进行测量。
1.2.3在仪表连接测量电路的时候,不要接触表笔顶端(金属部分)。
HIOKI产品介绍
1
日置公司简介
简介 日置电机株式会社(HIOKI)自1935年成 立以来,经过不断地发展壮大,现已确立 了在先进测试测量工艺技术研发及制造领 域的国际性重要地位。HIOKI的目标很明 确:在环境保护的前提下,促进社会的发 展。作为一名值得信赖的生产者与社会成 员,HIOKI希望通过绿化、奖学金制度、 赞助少儿体育队等活动,为当地社区文化 和教育事业的发展做出贡献。有了广大客 户在世界范围的互动支持,HIOKI坚信, HIOKI的价值观及信仰、产品质量及服务 理念都将在新世纪得到不断发展和完善。
可将测定条件作细微的变化、是一种 不仅可应用于生产线也可应用于研究开 发的低频LCR高性能测试仪。
測定频率:DC、1mHz~100kHz 信号电平:10mV~5V
(※可进行定压、稳流的测定) 基本精度:Z=0.08%、θ=0.05° 測定時間:5ms(代表値) 面板保存:30条 接 口:RS-232C(选装)、GP-IB(选装)
钳式测试仪
钳式电流表 钳式传感器
现场测试仪器
噪声测试计 磁场探测仪 绝缘测试计 接地电阻测试仪 相位计
3
记录仪
记录仪产品系列
高速信号波形捕捉
同时记录多路信号
多通道数采型(温度)
8860-50/8861- 50
(20MS/s)
8855
(20MS/s)
便携式维修、保养用
8870-21
温度并根据铜来计算20℃以下的 对应值。
-3541主要功能特点
4端子测量广范围测量 最低 0.1μΩ(20.00mΩ),最高 110MΩ
快速采样,最快可达0.6ms 补正偏置电压,用9451(Pt)/温
3280-10钳形表手册
操作中的注意事项 在实现各种测量功能时,要注意以下事项,以确保安全。
警告 ·测量电流时,为避免电击,请不要将导线连接到测试仪上。 ·为避免电击发生,请不要让仪器潮湿,或在手潮湿的情况下操作。 ·不要在有电压输入的情况下,打开仪器外壳,试图调校或修理。校正或修理只能由熟知如 何避免危险的技术人员进行。 ·为了避免电击,当测量火线时,应采取必要的防护措施,如戴绝缘手套、靴子、安全帽等。
连接到断路器的初级,因为一但发生短路的意外事故将无法得到保护。
AC 电流测量 (~A) 危险 ·为了避免短路和潜在的生命危险,决不能将钳口夹在对地额定电压超过600V的电路或裸线 上。 1. 将功能键设置为~A。 2. 钳口钳住导体,让导体从钳口的中心穿过。只能钳住被测的一根导线。
电压测量 危险 ·最大输入电压为600 V AC/DC。如测量超过最大量程的电压,可能会损坏仪器甚至人员伤亡。 ·为避免电击,请注意避免用测试导线将活线短路。 ·电压测量模式,输入端子和地间的额定电压为CATIII 300V,CATII 600V。如输入超过600V 的对地电压,可能会损坏仪器甚至人员伤亡。 在进行测试之前,请检查并确保测试线插头牢固的连接在测试仪器上。 测量AC电压(~V) 将测试线接入。 1. 将功能键设置为~V 2. 将测试线连接被测物体。测量AC电压时,无需注意导线极性。 3. 读数
仔细包装仪器,避免运输途中损坏,并将故障详细描述一并寄出。
更换电池 警告 ·如果仪器正连接被测线,则可能有危险电压输入端子。此时移除电池盖可能会露出带电部
分。 为避免电击,在更换电池时,请先将测试线从被测物体拿开。在使用仪器前,确定装好电 池盖并拧紧螺丝。 ·使用 CR2032 锂电池。使用其它电池可能会造成爆炸。 ·更换电池时,请务必按照正确的极性安装,否则可能造成电池损坏或漏电。 ·如果处理不当,电池可能会发生爆炸。不要短路、充电或投入火中。请按照当地法规处理
数字式钳形表KEW2200说明书
使用说明数字式钳形表KEW2200本体上的保护栏测试线保护栏盖帽1. 规格精确度保证量程的100%以下温度23 ± 5°C湿度45 - 75%ACA(自动量程)量程精确度40A0.00, 0.03-41.99A400A32.0-419.9A1000A320-1049A±1.4%rdg±6dgt(50/60Hz)±1.6%rdg±6dgt(45-65Hz)输入保护电流:AC1200AACV(自动量程)量程精确度4V0.000, 0.005-4.199V40V 3.20-41.99V400V32.0-419.9V600V320-629V±1.8%rdg±7dgt(45-65Hz)±2.3%rdg±8dgt(65-500Hz)DCV(自动量程)量程精确度400mV±0.0-±419.9mV*14V±0.320-±4.199V40V±3.20-±41.99V400V±32.0-±419.9V600V±320-±629V±1.0%rdg±3dgt*1 : 精确度保证范围之外ACV/DCV输入电阻:>100MΩ (400mV 量程):11MΩ (4V量程e):10MΩ (40/400/600V量程)电阻(自动量程)导通量程精确度400Ω0.0-419.9Ω4kΩ0.320-4.199 kΩ40kΩ 3.20-41.99 kΩ400kΩ32.0-419.9 kΩ±2.0%rdg±4dgt4MΩ0.320-4.199 MΩ±4.0%rdg±4dgt40MΩ 3.20-41.99 MΩ±8.0%rdg±4dgt导通Cont.0.0-419.9Ω蜂鸣界限值50±30Ω开路电压:<3.4V (400Ω / Cont 量程) :0.7V typ (4kΩ量程) :0.47V typ (40k - 40MΩ量程)输入保护电压:AC/DC600V 10秒间/ 10 秒●工作方式:双集成●过量显示:OL●测试周期:每秒2.5次●安全规格:IEC/EN 61010-1/ 61010-2-032/ 61010-031污染度2室内使用:海拔2000m以下电流测试部分:CAT.III 600V电压测试部分:CAT.II 600V / CAT.III300V EN61326 (EMC)RF磁场3V/m中精确度的5倍以内●耐电压:AC5320Vrms 5秒电流传感器和外壳之间AC3540Vrms 5秒电气回路和外壳之间●绝缘电阻:>100MΩ /1000V 电气回路和外壳之间●工作温湿度范围:0~40°C 相对湿度85%以下(无结露)●保存温湿度范围:-20~60°C相对湿度85%以下(无结露)●电源:DC3V:单4干电池×2 / R03/LR03 (AAA)●消耗电流:< 3mA●连续使用时间:約350小时(ACA、连续、无负荷)●外形尺寸和重量:190(L)×68(W)×20(D)mm约120g(含电池)●附件:测试线Model 7107A1套电池R03(AAA)2节使用说明书1本便携箱Model 91601个手腕带1根2. 其他功能●数据保持功能按数据保持功能开关后能保持测试值。
2431 数字式泄漏电流钳形表使用说明书
适配器钳口
型 号 最大导体尺寸 量程范围 倍增因数 8004 60mm 直径 0~1000A AC 10:1 8008 100mm 直径 0~3000A AC ※ 10:1
※ 当配用于M-2431时,最大可达2000A。
若需了解更多,可参见M- 8004和M- 8008的使用说明书。
超量程显示
最高位上闪烁显示“1”
响应时间 约2秒
采样速度 每秒2次
数据保持 所有量程
贮存温度与湿度 -10~50℃,相对湿度≤75%(无凝结)
工作温度与湿度 0~40℃,相对湿度≤85%(无凝结)
电源
2节LR-44或SR-44电池
电流消耗 约5mA
电池寿命 连续测量约15小时
自动关机 仪器无操作10分钟后自动关机
4、测量
4-1 测量交流电流
危险
● 测量的电路,电压值不可超过300V AC。 ● 金属夹钳,其尖端不绝缘。请格外注意与被测设备暴露金属部分可能造成的短路危险。 ● 测量时,请勿打开其头部),已设计调整至最佳精确度。操作仪器时请务必小心避免短路、震动和过多重压。 ● 夹钳不能完全闭合时,请勿强制将其闭合,可打开钳口后重试。若钳口粘有异物,请立即清除。若钳口变形,请及时
矫正。否则,夹钳受损且不属于保修项目。 ● 夹钳口最大导体直径为24mm。若导体直径大于24mm,夹钳无法闭合不能获得精确读数。 ● 测量大电流时,钳口可能会发出蜂鸣声。这不是故障,不会影响测量精度。 (1)将量程开关旋转到适当量程(确定被测电流不会超出所选量程范围)。 (2)普通测量时(图1),按下钳口扳打开钳口并钳在一根导线上,流过接地线的接地漏电流或小电流也可这样测量。被测导线
DM3218+数字钳形表使用说明书
DM3218+数字钳形表使用说明书一、概述该仪表是我公司最新推出的手持袖珍式3 1/2位微功耗ARDCM(Auto Range Data Clamp Meter 自动量程数字钳型仪表),其可用于测量交流电压、直流电压、交流电流、直流电流、电阻、二极管正向压降及电路通断等。
该仪表以独特的超簿、超小造型设计,并具有Auto Power(自动关机)功能。
精美牢固,操作简单,携带方便。
是工程设计、实验室、学校、野外作业以及家电维修等的理想工具!二、特点测量端子与大地之间允许的最大电压:600V(DC)或600V(rms)绝缘等级:CATⅡ污染等级:Ⅱ级量程:自动切换量程显示:3 1/2位LCD,最大显示1999;全符显示:字高:12mm极性:自动极性显示自动关机:(Auto Power):15分钟无测试操作按键声音全量程过载保护电池不足显示:在LCD上方显示“”符号外形尺寸:195mm×60mm×36mm重量:(含电池)约170克(g)工作电压:3V(1.5V AAA×2)工作电流:<1mA测试速率:3次/秒工作环境:0℃~40℃(32℉~104℉),相对湿度<80%三、按键说明:(触发方式)M-H:Max Hold(最大保持):触发此键后,显示器更新并保持最大值。
F-S:Function Select(功能选择):用于ACA/DCA(交流电流/直流电流)转换:ACV/DCV(交流电压/直流电压)转换。
D-H:Data Hold(数据保持):触发此键后,显示器保持当前所显示的数据(画面),再按一次解除保持。
四、技术指标准确度:±(%读数+字数),保证准确度环境温度:(23±5)℃,相对湿度<75%,校准保证期从出厂日期起为一年。
输入阻抗:10MΩ;过载保护:700Vrms或1000Vp频率范围:200V以下:40Hz~400Hz;600V档:40Hz~100Hz显示:平均值(正弦波有效值)过载保护:700Vrms或1000Vp(A过载保护:0.2A/250V保险管交流电流(A)50Hz~60Hz 20A档以上用钳头测量, 频率范围:50Hz显示:平均值(正弦波有效值)过载保护:250VDC或AC有效值过载保护:250VDC或AC有效值五、注意事项*在使用仪表前应注意电池电压是否足够,如果电池电压不足,显示器会显示“”符号。
钳表工作原理及使用方法
2015-6-10
4
钳表工作原理及使用方法
•
三、钳形表的正确使用
前面讨论的电流的测量中,钳形电流表必须与被测电路串联。在实际操作时, 就得断开线路,显然很不方便。而钳形钳形电流表却是一种不需断开电路就 可直接测电路交流电流的携带式仪表,在电气检修中钳形电流表的基本结构 和工作原理 使用非常方便,应用相当广泛
•
•
(1)钳形表测量前,应检查电流表指针是否指向零位,否则,应进行机械
调零。
钳形表。
2015-6-10
5
钳表工作原理及使用方法
• (2)测量前,还应检查钳口的开合情况,要求钳口可动部分开合
自如,两边钳口结合面接触紧密。如钳口上有油污和杂物,应用 溶剂洗净;如有锈斑,应轻轻擦去。测量时务必使钳口接合紧密, 以减少漏磁通,提高测量精确度HIOKI 3280-10。
•
(4)钳形电流表不能测量裸导体的电流。
2015-6-10
9
钳表工作原理及使用方法
• (5)严禁在测量进行过程中切换钳形电流表的档位;若需要换档
时,应先将被测导线从钳口退出再更换档位。
• (6)严格按电压等级选用钳形电流表:低电压等级的钳形电流表 只能测低压系统中的电流,不能测量高压系统中的电流。
可以每相测一次,也可以三相测一次,此时表上数字应为零, (因三相电流相量和为零),当钳口内有两根相线时,表上显示
数值为第三相的电流值,通过测量各相电流可以判断电动机是否
有过载现象(所测电流超过额定电流值),电动机内部或电源电 压是否有问题,即三相电流不平衡是否超过1O%的限度。
2015-6-10 8
2015-6-10
2
钳表工作原理及使用方法
• 钳表视图
钳形万用表使用方法
当Iceo电流值大于90μA时可换用Ω×100档进行测量(此时满度电流值约为900μA).
N型晶体管应插入N型管座,P型晶体管应插入P型管座.
(3)三极管管脚极性的辨别(将万用表置于Ω×1K档)
① 判定基极b.由于b到c――b 至e分别是二个PN结,它的反向电阻很大,而正向电阻很小.测试时可任意取晶体管一脚假定为基极.将红测试棒接"基极", 黑测试棒分别去接触另二个管脚,如此时测得都是低阻值,则红测试棒所接触的管脚即为基极b,并且是P型管,(如用上法测得均为高阻值.则为N型管).如测量时二个管脚的阻值差异很大,可另选一个管脚为假定基极,直至满足上述条件为止.
除交直流2500V和直流5A分别有单独插座之外,其余各档只须转动一个选择开关,使用方便.
三,使用方法
在使用前应检查指针是否指在机械零位上,如不指在零位时,可旋转表盖的调零器使指针指示在零位上.
将测试棒红黑插头分别插入"+" "-"插座中,如测量交流直流2500V或直流5A时,红插头则应分别插到标有2500或"5A"的插座中.
3,直流电阻测量
装上电池(R14型2#1.5V及6F22型9V各一只).转动开关至所需测量的电阻档,将测试棒二端短接,调整零欧姆调整旋钮,使指针对准欧姆"0"位上,(若不能指示欧姆零位,则说明电池电压不足,应更换电池),然后将测试棒跨接于被测电路的两端进行测量.
准确测量电阻时,应选择合适的电阻档位,使指针尽量能够指向表刻度盘中间三分之一区域.
二,刻度盘与档位盘
刻度盘与档位盘印制成红,绿,黑三色.表盘颜色分别按交流红色,晶体管绿色,其余黑色对应制成,使用时读数便捷.刻度盘共有六条刻度,第一条专供测电阻用;第二条供测交直流电压,直流电流之用;第三条供测晶体管放大倍数用;第四条供测量电容之用;第五条供测电感之用;第六条供测音频电平.刻度盘上装有反光镜,以消除视差.
双钳数字式相位表标准说明书共8页
双钳数字式相位表标准说明书由于输入输出端子、测试柱等均有可能带电压,在插拔测试线、电源插座时,会产生电火花,小心电击,避免触电危险,注意人身安全!安全要求请阅读下列安全注意事项,以免人身伤害,为了避免可能发生的危险,只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用专用并且符合规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时,请勿随意连接或断开测试导线。
注意所有终端的额定值。
为了防止火灾或电击危险,请注意所有额定值和标记。
在进行连接之前,请阅读使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险丝。
只可使用符合规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
有电时,请勿触摸裸露的接点和部位。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
-安全术语警告:警告字句指出可能造成人身伤亡的状况或做法。
目录概述 (5)1、基本误差 (5)2、工作误差 (7)3、安全特性 (8)4、其它技术特性 (8)5、使用操作 (9)6、显示屏角度选择 (11)7、电池更换 (12)8、警告 (12)概述SMG2000B数字式双钳相位表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。
用该表可以很方便地在现场测量U-U、I-I及U-I之间的相位,判别感性、容性电路及三相电压的相序,检测变压器的接线组别,测试二次回路和母差保护系统,读出差动保护各组CT之间的相位关系,检查电度表的接线正确与否等。
采用钳形电流互感器转换方式输入被测电流,因而测量时无需断开被测线路。
测量U1-U2之间相位时,两输入回路完全绝缘隔离,因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
显示器采用了高反差液晶显示屏,字高达25mm,屏幕角度可自由转换约70°,以获得最佳视觉效果。
仪表外壳采用工程绝缘材料,另配橡皮防振保护套及便携式防水布包,安全、可靠。
交流数字钳形表 MODEL 2037 使用说明书
使用说明交/直流数字钳形表目录1. 安全警告2. 特性3. 性能规格4. 仪表布局5. 测量准备6. 测量6-1 DC电流测量6-2 AC电流测量6-3 DC电压测量6-4 AC电压测量6-5 电阻测量6-6 导通检测6-7 频率测量6-8 峰值测量6-9 平均值测量7. 其他功能7-1 睡眠功能7-2 数据保留7-3 LoHz功能8.更换电池9. 可选件1. 安全警告z本仪器设计检测符合IEC61010:电气测量设备安全规格。
本说明书中包括警告和安全规则,用户必须严格遵守以确保操作安全。
因此,使用前,请务必仔细阅读操作说明。
警告●使用前,通读并理解说明书中的操作指南。
●请将说明书随身保存以确保可随时参阅。
●必须由专业工作人员使用并严格遵守使用说明书中的安全指示进行操作。
●理解并遵守安全操作指示。
如不遵守,测量时可能会导致人身伤害和仪器毁坏。
仪器上的标志,提醒用户在安全操作时,必须参考说明书中的相关操作指示。
危险:表示操作不当会导致严重或致命的伤害。
警告:表示操作不当存在导致严重或致命的伤害的可能性。
小心:表示操作不当有可能会导致人身伤害或仪器毁坏。
z请注意仪器上的下列标志含义说明书中的指示双重绝缘或强化绝缘测量电压时可夹在裸露导线上(符合标志旁的适用测量种类)AC(交流电流)DC(直流电流)接地危险●请勿在对地电压AC750V或1000VDC以上的电路中测量。
●请勿在充满可燃性气体的环境里进行测量。
可能会产生火花引起爆炸。
●夹钳采用避免回路短路的设计。
但测试设备中若有裸露导体部件请务必注意避免造成短路。
●请勿进行超量程输入。
●测量时,请勿打开电池盖。
警告●请勿在非正常情况下进行测量,例如:仪器机体损坏,仪表或测试线金属部件的裸露。
●测试线连接在被测物上时,请勿切换量程开关。
●请勿在仪器上安装替换部件或对仪器进行改造。
如果仪器损坏,请将其返回当地经销商进行检修。
●仪器表面潮湿的情况下,请勿更换电池。
国产工业级处理器GSC3280数据手册
北京神州龙芯集成电路设计有限公司 版权所有
第I页
GSC3280 数据手册
图Байду номын сангаас录
图 1-1 GSC3280 结构框图........................................................................................................5 图 2-1 GSC3280 LFBGA256 封装顶视图与底视图...................................................................6 图 2-2 GSC3280 LFBGA256 封装侧视图与剖面图...................................................................7 图 2-3 GSC3280 LFBGA256 封装效果图(底视图)...............................................................8 图 3-1 仅使用内部上电复位电路的复位时序.....................................................................27 图 3-2 复位引脚 sys_rstn 外接上电复位电路的复位时序..................................................28 图 3-3 复位引脚 sys_rstn 连接手动复位的复位时序...........................................................28 图 3-4 GSC3280 不同电源域上电顺序 ..................................................................................28 图 4-1 JTAG 工作时序.............................................................................................................29 图 4-2 DDR2 SDRAM 读操作时序 ..........................................................................................30 图 4-3 DDR2 SDRAM 写操作时序 ..........................................................................................31 图 4-4 NAND Flash 控制器写命令时序 .................................................................................31 图 4-5 NAND Flash 控制器写地址时序 .................................................................................32 图 4-6 NAND Flash 控制器写数据时序 .................................................................................32 图 4-7 NAND Flash 控制器读数据时序 .................................................................................32 图 4-8 EMI 读时序参数 ..........................................................................................................33 图 4-9 EMI 读时序图 ..............................................................................................................33 图 4-10 EMI 写时序图 ............................................................................................................34 图 4-11 EMI burst 读时序图...................................................................................................34 图 4-12 EMI burst 写时序图...................................................................................................35 图 4-13 MDIO 接口时序图 .....................................................................................................35 图 4-14 MII 模式发送接口时序图 .........................................................................................36 图 4-15 MII 模式接收接口时序图 .........................................................................................36 图 4-16 RMII 模式接口时序图 ...............................................................................................37 图 4-17 SD/SDIO 接口时序图.................................................................................................38 图 4-18 LCD 接口时序图 ........................................................................................................38 图 4-19 SPI 接口时序图(CPHA=0).....................................................................................39 图 4-20 SPI 接口时序图(CPHA=1).....................................................................................40 图 4-21 I2C 接口时序图 .........................................................................................................42 图 4-22 I2S 接口信号时序图..................................................................................................42
钳形表的使用方法
钳形表的使用方法一、教学目标:1(了解钳形表测量的意义,钳形表概况。
2(明确钳形表与测量的研究对象。
3(掌握钳形表与测量的要求及方法。
4(了解钳形表的基本知识二、重、难点使用方法和注意事项三、教学方法:讲解、启发、引导及适当实物演示四、教学过程:钳形表(钳表),是集电流互感器与电流表于一身的仪表,其工作原理与电流互感器测电流是一样的。
钳形表是钳形表由电流互感器和电流表组合而成。
电流互感器的铁心在捏紧扳手时可以张开;被测电流所通过的导线可以不必切断就可穿过铁心张开的缺口,当放开扳手后铁心闭合。
穿过铁心的被测电路导线就成为电流互感器的一次线圈,其中通过电流便在二次线圈中感应出电流。
从而使二次线圈相连接的电流表便有指示-----测出被测线路的电流。
钳形表可以通过转换开关的拨档,改换不同的量程。
但拨档时不允许带电进行操作。
钳形表一般准确度不高,通常为2.5,5 级。
为了使用方便,表内还有不同量程的转换开关供测不同等级电流以及测量电压的功能。
钳形表最初是通过用来测量交流电流的,但是现在万用表有的功能它也都有,可以测量交直流电压、电流,电容容量,二极管,三极管,电阻,温度,频率等等。
钳形表是一种用于测量正在运行的电气线路的电流大小的仪表,可在不断电的情况下测量电流。
1(结构及原理钳形表实质上是由一只电流互感器、钳形扳手和一只整流式磁电系有反作用力仪表所组成。
2(使用方法(1)测量前要机械调零(2)选择合适的量程,先选大,后选小量程或看铭牌值估算。
(3)当使用最小量程测量,其读数还不明显时,可将被测导线绕几匝,匝数要以钳口中央的匝数为准,则读数,指示值×量程 / 满偏×匝数(4)测量完毕,要将转换开关放在最在量程处。
(5)测量时,应使被测导线处在钳口的中央,并使钳口闭合紧密,以减少误差。
3(注意事项(1)被测线路的电压要低于钳表的额定电压。
(2)测高压线路的电流时,要戴绝缘手套,穿绝缘鞋,站在绝缘垫上。
钳式万用表
一、概述UT201、UT202是一种性能稳定,安全、可靠的3 1/2位数字钳形表(以下简称钳表)系列。
整机电路设计以大规模集成电路双积分A/D转换器为核心,全量程的过载保护电路,独特的外观设计使之成为性能优越的专用电工仪表。
钳表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、℃/°F 温度等。
本使用说明书包括有关的安全信息和警告提示等,请仔细阅读有关内容并严格遵守所有的警告和注意事项。
▲警告:在使用钳表之表,请仔细阅读有关“安全操作准则”二、开箱检查打开包装盒,取出仪表,请仔细检查下列项目是否缺少或损坏:如果发现任何一个项目缺少或损坏,请立即与您的供应商进行联系。
三、安全操作准则请注意“警告标识▲及警告字句”。
警告表示对使用者构成危险、对仪表或被测设备可能造成损坏的情况或行动。
,本仪表严格遵循GB4793电子测量仪器安全要求以及IEC61010-1和IEC1010-2-032安全标准进行设计和生产,符合双重绝缘、过电压CAT II 600V、CAT III 300V 和污染等级2的安全标准。
如果未能按照有关的操作说明使用钳表,则可能会削弱或失去钳表为您提供的保护能力。
1、使用前检查钳表和表笔,谨防任何损坏或不正常的现象。
如发现本钳表表笔、壳体绝缘已明显损坏以及液晶显示器无显示等,或者您认为本钳表已无法正常工作,请勿再使用本钳表。
2、后盖及电池盖没有盖好前严禁使用钳表,否则有电击危险。
3、在进行测量时,切记手指不要超过表笔挡手部位,不要接触裸露的电线、连接器、没有使用的输入端或正在测量的电路,防止触电。
4、测量前功能开关必须置于正确位置,严禁在测量进行中转换档位,以防损坏钳表。
5、不要在钳表终端及接地之间施加600V以上电压,以防电击和损坏钳表。
6、当仪表在60V直流电压或是30V交流有效值电压下工作时,应小心操作,此时会有电击的危险存在。
7、不要测量高于允许输入值的电压或电流,在不能确定被测量值的范围时,须将功能量程开关置于最大量程位置。
数字钳形电流表 2017 说明书
使用说明钳头保护栏扳手数据保留开关量程开关显示部分VOLT/OHM端口COM端口防滑带数字钳形电流表(平均值型)1. 安全警告本仪表符合国际安全标准IEC 61010-1:是测量电气设备的安全规格,出厂前产品检验完全合格。
说明书里包括警告和安全规则,用户必须严格遵守以确保操作安全。
因此,在使用前,请务必要通读操作说明。
警告●使用前,通读并理解说明书中的操作指南。
●保持这本说明书常在手边,确保随时可参阅。
●本仪表只用于测量指定设备。
●理解并遵守这本说明书中的安全操作说明。
必须遵守上述操作说明,如不遵守,测量时可能会导致人身伤害和仪表的毁坏。
仪表上标志,提醒用户在安全操作时,必须参阅这本说明书中的相关操作说明。
务必阅读说明书中标志后的操作说明。
危险:表示操作不当可能会导致严重或致命的伤害。
警告:表示操作不当可能会导致严重或致命的伤害。
小心:表示操作不当可能会导致人身伤害或仪表的毁坏。
请参考以下仪表和说明书中的标志说明用户必须参考说明书中的相关内容含双重绝缘或加强绝缘的仪表在旁边显示的测试种类相对应的回路和大地间的电压以下时,可夹在通电状态的裸线上的设计交流接地危险●对地电位回路请勿超过600V。
● 请勿在可燃性气体的环境里进行测量,否则可能会产生火花引起爆炸。
● 钳头顶部采用防止被测物短路的构造,但测试未绝缘导线时请注意钳头与被测物的短路。
●请勿在仪表表面或手潮湿的情况下使用。
●请勿进行超量程测量。
●测量时,请勿打开电池盖。
警告●使用中,若发现本体和测试线龟裂,金属部分裸露时请立刻停止使用。
●测试线连接时,请勿切换量程开关。
●请勿对仪器进行分解,改造和替换部件的安装。
若发现损坏,请将仪器返回当地经销商进行检修。
●请将量程开关设置为“OFF”,取下测试线后,打开电池盖更换电池。
小心● 测量前,将量程开关转到适当的位置。
● 使用测试线时,请将测试线完全插入仪器端口。
● 使用后请将量程开关设置为OFF,为避免电池漏液等的腐蚀,长期不使用时请将电池取出。
钳形表操作说明
从而检测线路有没有存
在短路等情况。
2、仪器的作用原理: 钳形电流表是由电流互感器和电流表组合而成。电流互感器的铁心在捏
紧钳口时可以张开,以便导线可以穿过,穿过铁心的被测电路导线就成
为电流互感器的一次线圈,当被测载流导线置于钳口时,使指针偏转,
其中通过电流便在二次线圈中感应出电流,从而测出数值。
? 手持钳形表的日常维护
为了避免触电或人身伤害:
? 1. 在取下仪表电池盖或后盖前,要先断开测试导线。
? 2. 切勿在电池盖或后盖拆除时使用仪表。
? 3. 钳形口铁心的两个面应很好地吻合,不应夹有杂质和污垢。 ? 3. 不要将仪表存放在高温或高湿度的环境中。 ? 4. 为了避免损坏仪表,请勿使用腐蚀剂或溶剂。
? 2. 测量电流时,每次只能测量一相导线的电流,被测导线应置于钳 形窗口中央,不可以将多相导线都夹入窗口测量。
? 3. 测量电压时,使用测试探针,手指应握在护指装置的后面。 ? 4. 测量电阻与通断性时,请确保已经切断电路的电源,并将所有电
容器放电。
? 5. 测量时要使用正确的端子、功能档和量程。钳形表测量前应先估
第三页,编辑于星期三:十一点 三十五分。
二、手持钳形表的构成 (一)
导线对准标记
钳口开关
AC/DC 交流 /直流
背光灯按钮
液晶显示屏 Zero
归零按钮 COM
公共端子
电流感测钳 (电流互感器 )
触摸挡板
旋转功能开关
Hold 保持按钮
Min Max 最小值最大值
VΩ
电压 /电阻输 入端子
第四页,编辑于星期三:十一点 三十五分。
AVG 平均读数
数字钳式万用表使用说明书
数字钳式万用表一、概述UT250、UT206是一种性能稳定,安全可靠的33/4位数数字钳形表(一下简称仪表)系列。
整机电路设计以大规模集成电路双积分A/D转换器为核心,全量程的过载保护电路,独特的外观设计使之成为性能优越的专用电工仪表。
仪表可用于测量交直流电压、交流电流、电阻、二极管、电路通断、电容、频率/占空比或温度。
二、测量操作说明1、交流电流测量(1)将功能量程快关置于1000A~交流电流测量档。
(2)按下板机,张开钳头把导线夹住两根或以上的不同电流流向导线的测量将得不到正确的测来那个结果。
(3)从显示器上读取测量结果,为正弦波有效值(平均值响应)。
2、直流电压测量(1)将红表笔插入“V”插孔,黑表笔插入“COM”插孔.(2)将功能量程开关置于直流电压测量档,并将表笔并联到待测电源或负载上。
(3)从显示器上读取测量结果。
3、交流电压测量(1)将红表笔插入“V”插孔,黑表笔插入“COM”插孔。
(2)将功能量程开关置于交流电压测量档,并将表笔并联到待测电源或负载上. (3)从显示器上读取测量结果,为正弦波有效值(平均值响应).4、电阻测量(1)将红表笔插入“HZΩ”插孔,黑表笔插入“COM”插孔。
(2)将功能量程开关置于“Ω”档(电阻测量功能为默认值),并将表笔并联到被测电阻上.(3)从显示器上读取测量结果。
5、二极管测试(1)将红表笔插入“HZΩ”插孔,黑表笔插入“COM"插孔.红表笔极性为“+”.黑表笔极性为“-”。
(2)将功能量程开关置于“”测量档,再按SEECTL键选择进入二极管测试功能,红表笔接到被测二极管的正极,黑表笔接到二极管的负极。
(3)从显示器上读取被测二极管的近似正向压降值,一般为0.5~0。
8V。
6、电路通断测试(1)将红表笔插入“HZΩ"插孔,黑表笔插入“COM"插孔。
(2)将功能量程开关置于“·)))"档,再按SEECTL键选择进入电路通断测试功能,并将表笔并联到被测电路两端。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
功能和显示 自动省电功能 ·此功能可在最后操作30分钟后,自动切换到节电状态。 ·电源开启时,自动省电功能有效 ·从省电状态重新启动,需要将功能开关切换至OFF位置一次。 注意:自动省电功能不能取消。 自动量程功能 当测量AC电流(~A),AC电压(~V),DC电压(――V)或电阻(Ω)时,测量量程自动设置 为最适合量程。 手动量程功能 开机时按下一键来选择手动切换AC电流(~A),AC电压(~V),DC电压(――V)或电阻(Ω)
·测量电阻或导通键,在电阻测量(Ω)和导通测试( )间切换。 6. HOLD键
按下此键保持显示值(显示HOLD标记)。再次按下,取消保持。 7. 接口 8. 插头
连接测试线用来测量电压、电阻或导通。 8. 红色测试线(+) 10. 黑色测试线(-)
初始检查 ·在使用仪器前,应检查确信电压测试线的绝缘层良好,没有裸露导线的地方,以避免电击。 如发现损坏情况,请与您的分销商或HIOKI公司联系更换(型号9208)。 ·钳口外壳避免损坏。(如果损坏,避免使用该仪器,在这种条件下使用会造成电击) ·钳口结合部分要匹配良好 ·电池电源在开机时应接近满电(如果电池即将耗尽,将显示B标志,使用即将耗尽电池将会
(~A) 420.0A
1000A 导体有效位置:±5.0% (传感器中心任何方向) 测量电路电压:最大 600 V AC rms
功能 量程ห้องสมุดไป่ตู้
精度
输入阻抗
ACV 4.200V ±2.3% rdg.±8 dgt. (频率 11 MΩ±5%
(~V) 42.00V 50 - 60 Hz)
10 MΩ± 5%
420.0V 6000V
连接到断路器的初级,因为一但发生短路的意外事故将无法得到保护。
AC 电流测量 (~A) 危险 ·为了避免短路和潜在的生命危险,决不能将钳口夹在对地额定电压超过600V的电路或裸线 上。 1. 将功能键设置为~A。 2. 钳口钳住导体,让导体从钳口的中心穿过。只能钳住被测的一根导线。
电压测量 危险 ·最大输入电压为600 V AC/DC。如测量超过最大量程的电压,可能会损坏仪器甚至人员伤亡。 ·为避免电击,请注意避免用测试导线将活线短路。 ·电压测量模式,输入端子和地间的额定电压为CATIII 300V,CATII 600V。如输入超过600V 的对地电压,可能会损坏仪器甚至人员伤亡。 在进行测试之前,请检查并确保测试线插头牢固的连接在测试仪器上。 测量AC电压(~V) 将测试线接入。 1. 将功能键设置为~V 2. 将测试线连接被测物体。测量AC电压时,无需注意导线极性。 3. 读数
操作中的注意事项 在实现各种测量功能时,要注意以下事项,以确保安全。
警告 ·测量电流时,为避免电击,请不要将导线连接到测试仪上。 ·为避免电击发生,请不要让仪器潮湿,或在手潮湿的情况下操作。 ·不要在有电压输入的情况下,打开仪器外壳,试图调校或修理。校正或修理只能由熟知如 何避免危险的技术人员进行。 ·为了避免电击,当测量火线时,应采取必要的防护措施,如戴绝缘手套、靴子、安全帽等。
开路端子电压 3.4 V 以下 0.7 V (typ.) 3.4 V 以下 0.47 V (typ.) 3.4 V以下 0.47 V (typ.) 3.4 V 以下 0.47 V (typ.) 3.4 V 以下 0.47 V (typ.) 3.4 V 以下 3.4 V 以下
过载保护 250 V rms
测量DC电压(--V) 将测试线接入。 1. 将功能键设置为--V 2. 将测试线连接被测物体。 3. 读数
注意:导线极性相反时,显示负值。
电阻测量 将测试线接入仪器 1. 将功能键设置为Ω/ 2. 将测试线连接被测物体。测量AC电压时,无需注意导线极性。 3. 读数
导通测试 1. 将功能键设置为Ω/ 2. 按Ω ~ 键直至显示 3. 将测试线连接被测物体。测量AC电压时,无需注意导线极性。
仔细包装仪器,避免运输途中损坏,并将故障详细描述一并寄出。
更换电池 警告 ·如果仪器正连接被测线,则可能有危险电压输入端子。此时移除电池盖可能会露出带电部
分。 为避免电击,在更换电池时,请先将测试线从被测物体拿开。在使用仪器前,确定装好电 池盖并拧紧螺丝。 ·使用 CR2032 锂电池。使用其它电池可能会造成爆炸。 ·更换电池时,请务必按照正确的极性安装,否则可能造成电池损坏或漏电。 ·如果处理不当,电池可能会发生爆炸。不要短路、充电或投入火中。请按照当地法规处理
3280-10 数字钳型表
使用手册
引言 感谢您购买 HIOKI 3280-10 数字钳型表 为了最大限度的发挥测试仪的功能,请首先仔细阅读该使用手册,并保留以备随时查阅。 点检 您收到仪器后,请首先检查确认仪器在运输过程中没有损坏。特别是检查一下附件、面板开 关和接口。 若有仪器损坏或无法正常操作现象发生,请联系您的经销商或日置公司。 安全 该手册提供设备安全操作以及保持安全操作条件所需要的信息和警告。使用前仔细阅读以下 安全注意事项。 手册中所用的以下标志表示相对重要的注意和警告。
3. 压杆 4. 功能切换
OFF/AC 电流(~A)/AC 电压(~V)/DC 电压(--V)/电阻和导通测试(Ω / ) 5. Ω ~ SAMP.F/S键
·测量AC电流或AC/DC电压 切换显示更新率(FAST/SLOW)。 如果显示值漂移不便读数,将更新率切换至SLOW(SLOW:约每3秒)来使显示稳定
表示不正确的操作会给使用者带来导致死亡或严重伤害的非常危险事故。
表示不正确的操作会给使用者带来导致死亡或严重伤害的相当危险事故。
表示不正确的操作可能会使使用者受伤或者受伤或损坏设备。
表示与设备性能或正确操作相关的建议。
安全标志
设备上贴有该标志的地方说明使用设备的相关功能前,操作人员需要查阅手册 中相应标题(手册中也标有 标志)
表示双重强化绝缘
表示交流
表示直流
表示接地端子
■过电压规范 为确保测量仪器操作安全, IEC60664制定了从CAT I 到CAT IV安全级别标准,对于不同的电 气环境,都能确保安全。 CAT I 到CAT IV定义如下: CAT I:通过变压器或类似设备连接到AC插座的次级电气电路; CAT II:设备中的主要电气电路通过电线与AC电气插座连接(便携式工具、家电等); CAT III:直接连接到配电盘上巨大和固定设备的主电流,和配电盘与插座之间的馈线; CAT IV:伺服压降 到 伺服入口,用于功率计和过流保护装置(配线盘)电路。 更高的规范更可以满足瞬间电压的冲击,如设计符合CAT III规范的测量装置,较符合CAT II 规范的测量装置,则更能承受瞬间电压的冲击。不要在高规范场所使用低规范设备,以避免 事故的发生。
海拔2000m以下,室内 Φ33mm以下
直径 操作温湿度 仓储温度 温度特性 电源 最大额定功率 连续使用时间 尺寸和重量 防摔 附件 选件 适用标准
0~40℃,最大80% -10~50℃ 不结露 0~40℃范围:0.1×测量精度/℃ 额定电源3V DC×1 CR2032×1 锂电池 15VA 约150小时(标准),约80小时(AC测量模式,连续,无负载) 57(W) x 175(H) x 16(D) mm, 约 100 g 一米高处落向水泥地面 操作手册、9398携带盒、9208测试线 9209测试线固定器 安全: EN61010-1:1993+A2:1995 电流测量污染度2 过电压规范 (CAT) III (未知瞬间过电压 6000 V) 电压测量污染度2 过电压规范 (CAT) II (未知瞬间过电压4000 V) EN61010-2-031:1994, EN61010-2-032:1995 UL3111-1:1994, UL3111-2-32:1999, CAN/CSA-C22.2No. 1010.1-92+B-97, CAN/CSA-C22.2No. 1010.2.031-94, CAN/CSA-C22.2No. 1010.2.032-96 EMC: EN61326-1:1997+A1:1998
的测量量程。注意此功能在导通测试中无效。按下Ω ~ SAMP.F/S键可进入下一量程。
按下HOLD键的同时开机:手动量程,显示更新率为FAST 在Ω ~ SAMP.F/S键按下时开机:手动量程,显示更新率为SLOW 过量程显示 输入超过测量量程时,显示“OF”或“-OF”
产品各部分名称和功能 1. 显示 2. 钳式传感器
造成测量结果不正确。) ·电流功能下未进行测量时,读数值应为0 A。 ·电压功能下将测试线短路时,读数值应为0 V。 ·电阻功能下将测试线短路时,读数值应为0Ω。 危险 遵守以下事项以避免电击和短路: ·先将电压线连接到仪器,再给被测线路通电
·不允许将电压测试夹同时接触 2 条线。 ·不允许接触金属夹的边缘。 ·钳口只能连接到断路器的次级,这样断路器才可以防止因短路而发生的意外事故;决不能
最大输入电流 600 V rms
600 V DC
功能 电阻 【Ω】
导通
量程 420.0Ω 4.200kΩ 42.00kΩ 420.0kΩ 4.200MΩ 42.00MΩ 420.0Ω
精度 ±2.0% rdg. ±4 dgt. ±2.0% rdg. ±4 dgt. ±2.0% rdg. ±4 dgt. ±2.0% rdg. ±4 dgt. ±5.0% rdg. ±4 dgt. ±10.0% rdg.±4 dgt. ±2.0% rdg. ±6 dgt. (阈值 50Ω±30Ω)
250 V rms
技术参数 LCD 表盘 超过量程显示 电池电量低 数据保持显示 零位漂移抑制 显示更新
量程切换 耐压
无线辐射频率 电磁场影响 使用场所 最大测量导体
最大显示值 4199 OF 或-OF
5 点以下(仅电流测量) 快速 400ms±25ms 慢速 3.2s±0.2s 自动/手动量程
3.7 kV rms 正弦波 (1分钟) 外壳和电路间 5.55 kV rms 正弦波 (1 分钟 ) 钳口和外壳间 5.55 kV rms 正弦波 (1 分钟 ) 钳口和电路 电流测量模式:最大±2.1A
