mcs51单片机指令集

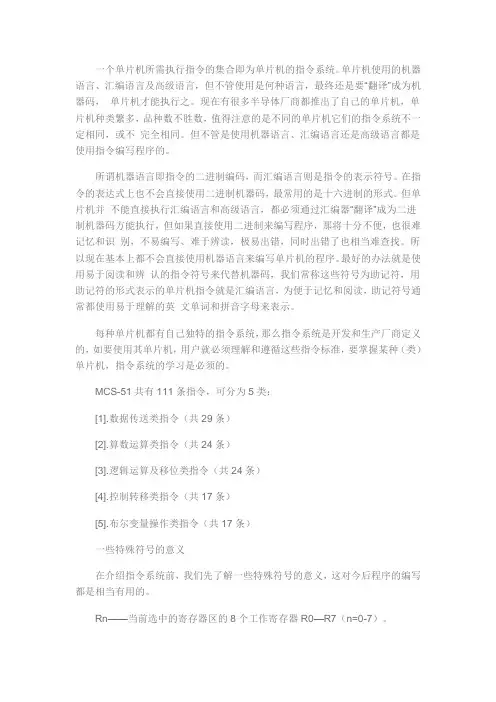

一个单片机所需执行指令的集合即为单片机的指令系统。
单片机使用的机器语言、汇编语言及高级语言，但不管使用是何种语言，最终还是要“翻译”成为机器码，单片机才能执行之。
现在有很多半导体厂商都推出了自己的单片机，单片机种类繁多，品种数不胜数，值得注意的是不同的单片机它们的指令系统不一定相同，或不完全相同。
但不管是使用机器语言、汇编语言还是高级语言都是使用指令编写程序的。
所谓机器语言即指令的二进制编码，而汇编语言则是指令的表示符号。
在指令的表达式上也不会直接使用二进制机器码，最常用的是十六进制的形式。
但单片机并不能直接执行汇编语言和高级语言，都必须通过汇编器“翻译”成为二进制机器码方能执行，但如果直接使用二进制来编写程序，那将十分不便，也很难记忆和识别，不易编写、难于辨读，极易出错，同时出错了也相当难查找。
所以现在基本上都不会直接使用机器语言来编写单片机的程序。
最好的办法就是使用易于阅读和辨认的指令符号来代替机器码，我们常称这些符号为助记符，用助记符的形式表示的单片机指令就是汇编语言，为便于记忆和阅读，助记符号通常都使用易于理解的英文单词和拼音字母来表示。
每种单片机都有自己独特的指令系统，那么指令系统是开发和生产厂商定义的，如要使用其单片机，用户就必须理解和遵循这些指令标准，要掌握某种（类）单片机，指令系统的学习是必须的。
MCS-51共有111条指令，可分为5类：[1].数据传送类指令（共29条）[2].算数运算类指令（共24条）[3].逻辑运算及移位类指令（共24条）[4].控制转移类指令（共17条）[5].布尔变量操作类指令（共17条）一些特殊符号的意义在介绍指令系统前，我们先了解一些特殊符号的意义，这对今后程序的编写都是相当有用的。
Rn——当前选中的寄存器区的8个工作寄存器R0—R7（n=0-7）。
Ri——当前选中的寄存器区中可作为地址寄存器的两个寄存器R0和R1（i=0,1）direct—内部数据存储单元的8位地址。
MCS-51指令系统
❖ 目的操作数寻址方式（3种）：
直接寻址、寄存器寻址、寄存器间接寻址
除了目的操作数为ACC的指令影响奇偶标志P外，一般不影响
标志位。2022/2/15
16
3.3.1 十六位数的传递指令（1条）
MOV DPTR，#data16
8051是一种8位机，这是唯一的一条16位立即数传递指 令。功能：将一个16位的立即数送入DPTR中去。其中 高8位送入DPH，低8位送入DPL。
2022/2/15
2
常用符号 Rn：工作寄存器中的寄存器R0、R1…R7之一，
Ri：工作寄存器中的寄存器R0或R1
#data：8位立即数
#data16：16位立即数 direct：片内RAM或SFR的地址（8位）
@间接寻址寄存器
Bit：片内RAM或SFR的位地址 addr11：11位目的地址
addr16：16位目的地址
者内容相加，结果作为操作数的地址。
常用于查表操作。 ❖ MCS-51
操作数在程 序存储器中
MOVC A， @A+DPTR ；(A+DPTR) →A
MOVC A， @A+PC ； PC+1 →PC，(A+PC)→A
2022/2/15
10
如：MOVC A，@A+DPTR 设DPTR=2000H，A=E0H
常用于跳转指令。 如: JC 23H 若C=0，不跳转； C=1，跳转.
2022/2/15
12
如：JC 23
程序存储区
1000H 40 1001H 23 1002H 30
当前PC …
…
1024H 47 1025H 45
指令代码
23H
MCS-51指令系统
4、控制转移类指令(二)
无条件转移：(LJMP,AJMP,SJMP,JMP—4条) LJMP addr16 长跳转指令
——可在64K范围内跳转 AJMP addr11 绝对跳转指令
——可在指令所在的2K范围内跳转 SJMP rel 相对跳转指令
——可在当前PC-128与+127范围内跳转 JMP @A+DPTR 间接长跳转指令
1
累加器清零/取反操作 (CLR,CPL—2条)
CLR A —对累加器清零
1 Byte 1 Tm
CPL A ——对累加器按位取非 1 Byte 1 Tm 15
3、逻辑运算及移位类指令(三)
逻辑运算指令在程序中的应用(下面的例子认为Acc 的内容为9AH)
逻辑与ANL运算用于对某些位进行清0或者保留： 例: ANL A, #0FH; 则(A) = 0AH
位清零/置位指令(4条)： CLR bit(或C) —— (bit或 C)“0” SETB bit(或C) —— (bit或 C)“1”
位逻辑与/或/非指令(6条)： ANL C，bit(或/bit) ORL C，bit(或/bit) CPL bit (或 C) 注: “/bit”表示对bit位先取反然后再参加运算
带借位减法(SUBB):(A) ← (A)- (Cy)- (第二操作数)
10
2、算术运算类指令(三)
加1/减1操作： (INC，DEC—9条) INC, DEC与用加/减法指令做加1/减1 操作不 同之处在于INC、DEC不影响标志位。
单字节乘/除运算: (MUL，DIV—2条) 两个单字节数的乘/除法运算只在A与B之间 进行。 MUL AB: (A)与(B)相乘, 积为16位数,
MCS-51系列单片机指令系统共有111条指令,其中有49条单字节指令、45条双字节指令和17条三字节指令。
XCH A,Rn ;（A）←→（Rn）累加器与工作寄存器Rn中的内容互换
XCH A,@Ri ;（A）←→（（Ri））累加器与工作寄存器Ri所指的存储单元中的内容互换
XCH A,data ;（A）←→（data）累加器与直接地址单元中的内容互换
[8]. 十进制调整指令（1条）
在进行BCD码运算时，这条指令总是跟在ADD或ADDC指令之后，其功能是将执行加法运算后存于累加器A中的结果进行调整和修正。
DA A
XCHD A,@Ri ;（A 3-0 ）←→（（Ri） 3-0 ）累加器与工作寄存器Ri所指的存储单元中的内容低半字节互换
SWAP A ;（A 3-0 ）←→（A 7-4 ）累加器中的内容高低半字节互换
[9]. 16位数据传送指令（1条）
这条指令的功能是把16位常数送入数据指针寄存器。
PUSH data ;（SP）+1→（SP），（data）→（SP） 堆栈指针首先加1，直接寻址单元中的数据送到堆栈指针SP所指的单元中
POP data ;（SP）→（data）（SP）-1→（SP）， 堆栈指针SP所指的单元数据送到直接寻址单元中，堆栈指针SP再进行减1操作
[8]. 交换指令（5条）
MOV Rn,data ;（data）→（Rn） 直接寻址单元中的内容送到寄存器Rn中
MOV Rn,#data ;#data→（Rn） 立即数直接送到寄存器Rn中
MOV Rn,A ;（A）→（Rn） 累加器A中的内容送到寄存器Rn中
[3]. 以直接地址为目的操作数的指令（5条）
这组指令的功能是把源操作数指定的内容送到由直接地址data所选定的片内RAM中。有直接、立即、寄存器和寄存器间接4种寻址方式：

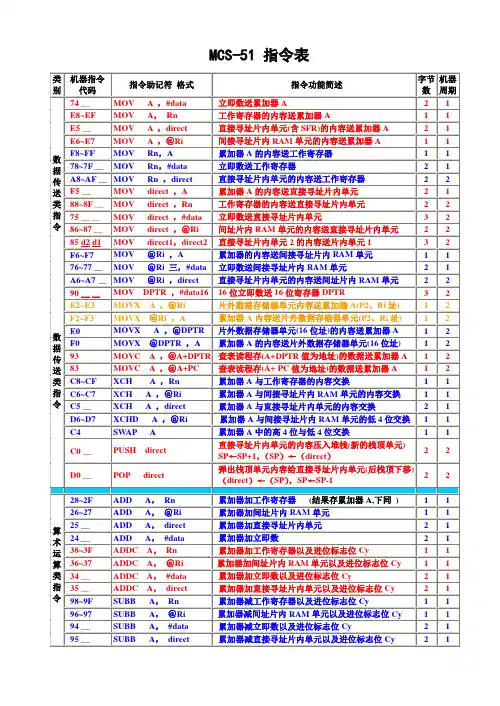

MCS-51指令及编码表
机器周期数 1 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 1 1 1 1 1 1 1 1 1 1 1 1 2
指令助记符 NOP AJMP LJMP RR INC INC INC INC INC INC INC INC INC INC INC INC JBC ACALL LCALL RRC DEC DEC DEC DEC DEC DEC DEC DEC DEC DEC EDC EDC JB
机器周期数 1 1 1 2 2 2 2 1 2 1 1 1 1 1 1 1 1 1 1 2 2 2 2 4 2 1 1 1 1 1 1 1 1 1 1 2 2 2
指令助记符 XRL XRL XRL JNZ ACALL ORL JMP MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV SJMP AJMP ANL MOVC DIV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV MOV ACALL MOV
操作数 A,@R1 A,R0 A,R1 A,R2 A,R3 A,R4 A,R5 A,R6 A,R7 bit,rel code addr11 direct,A direct,#data A,#data A,direct A,@R0 A,@R1 A,R0 A,R1 A,R2 A,R3 A,R4 A,R5 A,R6 A,R7 bit,rel code addr11 direct,A direct,#data A,#data A,direct A,@R0 A,@R1 A,R0 A,R1 A,R2 A,R3 A,R4
6
续表 机器码 [H] DE DF E0 E1 E2 E3 E4 E5 E6 E7 E8 E9 EA EB EC ED EE EF F0 F1 F2 F3 F4 F5 F6 F7 F8 F9 FA FB FC FD FE FF
第三章MCS51系列单片机指令系统及汇编语言程序设计
SJMP rel ；PC+ 2 + rel→PC 短转移指令为一页地址范围内的相对转移指令。因为rel为1字节补码 偏移量，且SJMP rel指令为2字节指令，所以转移范围为－126D～＋ 129D 【4】间接转移指令
表3.4 程序存储器空间中的32个基本2K地址范围
0000H～07FFH 0800H～0FFFH 1000H～17FFH 1800H～1FFFH 2000H～27FFH 2800H～2FFFH 3000H～37FFH 3800H～3FFFH 4000H～47FFH 4800H～4FFFH 5000H～57FFH
3. 寄存器寻址
以通用寄存器的内容为操作数的寻址方式。通用寄存 器包括：A，B，DPTR，R0～R7。其中，R0～R7必须在 工作寄存器组之中。
例如：INC R0 ；（R0）＋1→R0
需要注意的是，A和B既是通用寄存器，又是具有直 接地址的特殊功能寄存器。
4. 寄存器间接寻址
以寄存器中的内容为地址，该地址中的内容为操作数的寻址方式。能够 用于寄存器间接寻址的寄存器有：R0，R1，DPTR，SP。其中，R0，R1必 须在工作寄存器组之中，SP仅用于堆栈操作。

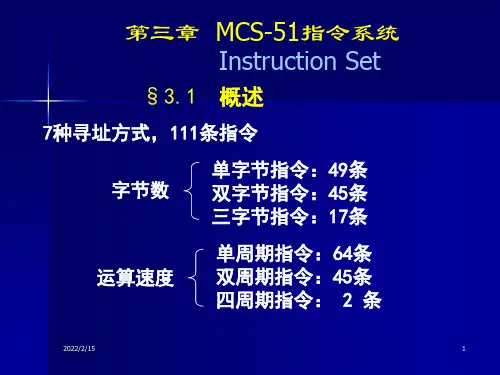

MCS-51单片机共有111条指令，按功能分类， MCS-51指令系统可分为5大类：
➢ 数据传送类指令（共29条） ➢ 算术操作类指令（共24条） ➢ 逻辑操作类指令（共24条） ➢ 控制转移类指令（共17条） ➢ 布尔变量操作类指令（共17条）
1.数据传送类指令（共29条）
以累加器A为目的操作数类指令（4条）
MCS-51指令大全
MCS-51系列单片机指令大全以字母的顺序排列（A--Z）A：--------------------------------------------------------------------1、ACALL addr11指令名称：绝对调用指令指令代码：指令功能：构造目的地址，进行子程序调用其方法是以指令提供的11位地址(al0～a0)，取代PC的低11位，PC的高5位不变。
操作内容：PC←(PC)+2SP←(SP)+1(SP)←(PC)7～0SP←(SP)+1(SP)←(PC)15～8PC10～0←addr l0～0字节数：2机器周期：2使用说明：由于指令只给出子程序入口地址的低11位，因此调用范围是2KB。
2、ADD A，Rn指令名称：寄存器加法指令指令代码：28H～2FH指令功能：累加器内容与寄存器内容相加操作内容：A←(A)+(R n)，n＝0～7字节数：1机器周期；1影响标志位：C，AC，OV3、ADD A，direct指令名称：直接寻址加法指令指令代码：25H指令功能：累加器内容与内部RAM单元或专用寄存器内容相加操作内容：A←(A)+(direct)字节数：2机器周期：1影响标志位：C，AC，OV4、ADD A，＠Ri ’指令名称：间接寻址加法指令指令代码：26H～27H指令功能：累加器内容与内部RAM低128单元内容相加操作内容：A←(A)+((Ri))，i＝0，1字节数：1机器周期：1影响标志位：C，AC，OV5、ADD A，#data指令名称：立即数加法指令指令代码：24H指令功能：累加器内容与立即数相加操作内容：A←(A)+data字节数：2机器周期：1影响标志位：C，AC，OV6、ADDC A，Rn指令名称：寄存器带进位加法指令指令代码：38H～3FH指令功能：累加器内容、寄存器内容和进位位相加操作内容：A←(A)+(Rn)+(C)，n＝0～7字节数：1机器周期：1影响标志位：C，AC，OV7、ADDC A，direct指令名称：直接寻址带进位加法指令指令代码：35H指令功能：累加器内容、内部RAM低128单元或专用寄存器内容与进位位加操作内容：A←(A)+(direct)+(C)字节数：2机器周期：1影响标志位：C，AC，OV8、ADDC A，＠Ri指令名称：间接寻址带进位加法指令指令代码：36H～37H指令功能：累加器内容、内部RAM低128单元内容及进位位相加操作内容：A←(A)+((Ri))+(C)，i＝0，1字节数：1机器周期：1影响标志位：C，AC，OV9、ADDC A，#data指令名称：立即数带进位加法指令指令代码：34H指令功能：累加器内容、立即数及进位位相加操作内容：A←(A)+dat a+(C)字节数：2机器周期：1影响标志位：C，AC，OV10、AJMP addr11指令名称：绝对转移指令指令代码：指令功能：构造目的地址，实现程序转移。
MCS-51单片机的指令
MCS-51单⽚机的指令MCS-51单⽚机的指令⼀．数据传送类指令（29条）.1 通⽤传送指令（16条）格式：MOV ⽬的操作数，源操作数功能：把第⼆操作数指定的字节内容传送到第⼀操作数指定的单元中。
不影响源操作数内容，不影响别的寄存器和标志。
根据⽬的操作数的不同，通⽤传送指令⼜分为以下⼏种类型：1.1 以累加器A为⽬的操作数的传送类指令（4条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MO V A, direct ;(A)←(direct)直接寻址MO V A, @Ri ;(A)←((Ri))寄存器间接寻址MO V A, Rn ;(A)←(Rn)寄存器寻址MO A, #data ;(A)←data ⽴即寻址V这类指令的功能是将源操作数送到⽬的操作数A中。
指令执⾏后的结果：除了奇偶标志P始终跟踪A中数据的奇偶性外，不影响PSW中的其他标志位。
1.2 以Rn为⽬的操作数的传送类指令（3条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式MOVRn, A ;(Rn)←(A) 寄存器寻址MO V Rn, direct ;(Rn)←(direct)其中，Rn是R0，…，R7中的任意⼀个。
例1 若(A)=20H，则执⾏指令MOV R3, A后，(R3)=20H。
注意：Rn寄存器之间不能直接传送数据。
如指令“MOV R1, R7”是错误的。
该类指令执⾏后，不影响PSW中的标志位。
1.3. 以直接地址directX为⽬的操作数的传送类指令（5条）指令助记符及功能说明如下：⽬的操作数源操作数功能说明源操作数寻址⽅式M OV directX, A ;(directX)←(A)寄存器寻址M directX, Rn ;(directX)←寄存器寻址OV (Rn)M OV directX, directY ;(directX)←(directY)直接寻址M OV directX, @Ri ;(directX)←((Ri))寄存器间接寻址M OV directX, #data ;(directX)←data⽴即寻址这类指令的功能是把源操作数的内容送到直接地址directX中去。
MCS-51单片机汇编指令详解
MCS-51单片机汇编指令详解以累加器为目的操作数的指令MOV A，RnMOV A，directMOV A，@RiMOV A，#data第一条指令中，Rn代表的是R0-R7。
第二条指令中，direct 就是指的直接地址，而第三条指令中，就是我们刚才讲过的。
第四条指令是将立即数data送到A中。
下面我们通过一些例子加以说明：MOV A，R1 ；将工作寄存器R1中的值送入A，R1中的值保持不变。
MOV A,30H ；将内存30H单元中的值送入A，30H单元中的值保持不变。
MOV A,@R1 ；先看R1中是什么值，把这个值作为地址，并将这个地址单元中的值送入A中。
如执行命令前R1中的值为20H，则是将20H单元中的值送入A 中。
MOV A,#34H ；将立即数34H送入A中，执行完本条指令后，A中的值是34H。
以寄存器Rn为目的操作的指令MOV Rn,AMOV Rn,directMOV Rn,#data这组指令功能是把源地址单元中的内容送入工作寄存器，源操作数不变。
以直接地址为目的操作数的指令MOV direct,A 例： MOV 20H,AMOV direct,Rn MOV 20H,R1MOV direct1,direct2 MOV 20H,30HMOV direct,@Ri MOV 20H,@R1MOV direct,#data MOV 20H,#34H以间接地址为目的操作数的指令MOV @Ri,A 例：MOV @R0,AMOV @Ri,direct MOV @R1,20HMOV @Ri,#data MOV @R0,#34H十六位数的传递指令MOV DPTR，#data168051是一种8位机，这是唯一的一条16位立即数传递指令，其功能是将一个16位的立即数送入DPTR中去。
其中高8位送入 DPH（083H），低8位送入DPL(082H)。
例：MOV DPTR，#1234H，则执行完了之后DPH中的值为12H，DPL中的值为34H。
51系列单片机指令系统
MOV DPTR，#1000H MOVX A，@DPTR INC DPTR, MOVX @DPTR,A 7、程序存储器向累加器A传送指令 MOVC A，@A+DPTR MOV DPTR，#100H MOV A，R0 MOVC A，@A+DPTR ORG 0100H. DB 0,1,4,9,16,25 8、堆栈操作指令 PUSH direct POP direct 第一条指令称之为入栈指令，就是将direct中的内容 送入堆栈中，第二条指令称之为弹出指令，就是将堆栈 中的内容送回到direct中。
位寻址时，操作数是二进制数的某一位，其位地 址出现在指令中，例如指令 • SETB bit ；(bit) ← l • 51系列单片机可用于位寻址的空间是内部RAM的可 位寻址区和SFR区中的字节地址可以被8整除(即地址以 “0”或“8”结尾)的寄存器所占空间，寻址方式如表 2－2所示。
表2-2 寻址方式一览表
寻 址 方 式
寻 址 范 围
R0－R7 ，DPTR ACC，B，C（CY位）
内部RAM 00H-7FH 特殊功能寄存器 80H-FFH 内部RAM位寻址区 (20H-2FH): 位地址00H-7FH 可寻址的特殊功能寄存器: 位地址 80H－F7H 以数据指针表示操作数 内部RAM 00H-7FH 外部RAM或I/O端口 00H-FFH / 0000H-FFFFH
图2-3 寄存器间接寻址
图2-4 立即寻址
4、立即寻址
•
立即寻址时，指令中直接给出操作数。例如指令 MOV A，#76H ；数据76H送累加器 A。 • 立即数寻址过程如图2-4所示。
5、变址寻址
•
变址寻址时，指定的变址寄存器的内容与指令中 给出的偏移量相加，所得的结果作为操作数的地址。 例如指令MOVC A， @A+DPTR ；((A)+(DPTR))送 A。变址寻址过程如图2－5所示。 不论用DPTR或PC作为基址指针，变址寻址方式都 只适用于51系列单片机的程序存储器，通常用于读取 数据表也就是将程序存储器中的数送入A中。因此也称 为查表指令，常用此指令来查一个已做好在程序存储 器中的表格，这条指令采用变址寻址。
第三章MCS-51指令系统
3.1 概述
3.2
3.3
寻址方式
MCS-51的指令系统
3.4
伪指令
3.1
概述
指令：使计算机完成某种操作的命令。 指令系统 ：计算机能够执行的全部操作所对应的指 令集合。 机器语言： 采用二进制编码表示指令，是计算机能够直 接识别和执行的语言。 汇编语言： 采用助记符 、符号、数字来表示指令的程序 语言，它与机器语言指令时一一对应的。
如果我们分别向DPH，DPL送数，则结果也一样。
如下面两条指令： 则就相当于执行了 MOV DPH，#35H MOV DPTR，#3512H。 MOV DPL，#12H。
（6） 累加器A与片外RAM之间的数据传递类指令(4条)
MOVX A，@Ri MOVX @Ri，A MOVX A，@DPTR MOVX @DPTR，A 说明： 1.在51中，与外部存储器RAM打交道的只可以是A累加器。所 有需要送入外部RAM的数据必需要通过A送去，而所有要读入的外 部RAM中的数据也必需通过A读入。 在此我们可以看出内外部RAM的区别了，内部RAM间可以直接 进行数据的传递，而外部则不行。 比如，要将外部RAM中某一单元（设为0100H单元的数据）送 入另一个单元（设为0200H单元），也必须先将0100H单元中的内 容读入A，然后再送到0200H单元中去。
MOV B，R0
PUSH ACC
；R0→B，R0为寄存器寻 址，B为直接寻址。
；A的内容压入堆栈
3.2.4
寄存器间接寻址
例：MOV A， @R0
• 以寄存器中内容为地址，以该地址中内容为操作数的
寻址方式。间接寻址的存储器空间包括内部RAM和
外部RAM。 • 能用于寄存器间接寻址的寄存器有R0，R1，DPTR， SP。其中R0、R1必须是工作寄存器组中的寄存器。 SP仅用于堆栈操作。
MCS-51系列单片机SFR介绍和指令表
INT1 为高电平时才能启动定时器。
C/ T ：定时/计数选择位。C/ T =1，计数方式，计数脉冲从外部引脚输入；C/ T =0 定时方式，计数脉冲周 期为机器周期。 M1，M0：工作方式选择位。见下表。 M1 M0 工作方式 功能 定时初值计算
0
0
0
13 位定时器/计数器
(213 − X) / f = N
SMOD：波特率倍增位。SMOD=1，波特率提高 1 倍。 GF1，GF0：通用标志位。 PD：掉电方式位。当 PD＝1 时，进入掉电方式。 IDL：空闲方式位。当 IDL＝1，进入空闲工作方式。 2． 定时/计数器控制寄存器 TCON（88H） D7 TF1 D6 TR1 D5 TF0 D4 TR0 D3 IE1 D2 IT1 D1 IE0 D0 IT0
（A）- data - Cy →A （A）+ 1 →A （Rn）+ 1→Rn （direct）+ 1 →direct （（Ri） ） + 1 →（Ri） （DPTR）+ 1 →DPTR （A）- 1 →A （Rn）- 1→Rn （direct）- 1 →direct （（Ri） ） - 1 →（Ri） （A）·（B）→AB （A）/（B）→AB 对 A 进行十进制调整
OV：溢出标志位。当进行补码运算时，如有溢出，即结果超出-128~+127 时，OV 由硬件置 1，否则为 0。 P：奇偶校验标志位。该位始终跟踪累加器 A 中 1 的个数的奇偶性。若为奇数，P=1，否则，P=0。
系统复位、中断入口地址
中断源 系统复位 外部中断 0（/INT0） 定时器 0 溢出中断 外部中断 1（/INT1） 定时器 1 溢出中断 串行口中断 定时器 2 溢出中断 中断号 0 1 2 3 4 5 入口地址 0000H 0003H 000BH 0013H 001BH 0023H 002BH 保留存储单元 0000H~0002H 0003H~000AH 000BH~0012H 0013H~001AH 001BH~0022H 0023H~002AH 002BH~0032H
MCS-51单片机指令全总结
MCS-51单片机指令全总结MCS-51单片机指令全总结MCS-51单片机指令总结（1）操作数中有direct、#data、bit的都是2字节指令；（2）在操作数中没有以上三个变量却有@标志的都是1字节指令；（3）凡是3字节指令的都是两周期的指令；（4）乘除是单字节四周期的指令；（5）字节调用指令、字节/位转移指令、字节/位逻辑指令、进/出栈指令、返回指令、INCDPTR、MOVdirect，Rn、MOVRn，direct、MOVdirect，@Ri、MOV@Ri，direct、MOVX（外部数据）以及MOVC（程序寄存器）都是2周期指令；（6）凡是direct、#data在一起的，数值比较转移指令（CJNE）、减1条件转移指令（DJNZ）、位条件转移指令（JB/JNB）、位条件清0转移指令（JBC）、长调用指令（LCALL）、长转移指令（LJMP）、MOVDPTR，#data16都是3字节指令；（7）绝对调用指令（ACALL）、绝对转移指令（AJMP）、减1条件转移指令（DJNZ）、累加器位条件转移指令（JC/JNC）、判0转移指令（JZ/JNZ）、短转移指令（SJMP）都是2字节指令；（8）其他指令都是1字节1周期指令，所有指令中无3周期指令；以上即51单片机所有指令的汇总，如有不足，敬请指正。
20xx-10-20扩展阅读：MCS-51单片机学习及其心得MCS-51单片机学习及其心得机械电子工程学院09电子（2）班曹小迪20xx1033023620xx-20xx上学年我们专业开设了MCS-51单片机的原理及接口技术这么专业课程，对于电子专业学生的我们是非常有必要的。
单片机是一切自动智能电子产品必须具备的一个不可或缺的控制中枢系统。
通俗点讲就是电子产品的“大脑”。
所以学习单片机对于做电子设计的我们来说有着远的意义。
MCS51是指由美国INTEL公司（对了，就是大名鼎鼎的INTEL）生产的一系列单片机的总称，这一系列单片机包括了好些品种，如8031，8051，8751，8032，8052，8752等，其中8051是最早最典型的产品，该系列其它单片机都是在8051的基础上进行功能的增、减、改变而来的，所以人们习惯于用8051来称呼MCS51系列单片机，而8031是前些年在我国最流行的单片机，所以很多场合会看到8031的名称。
第三章 MCS-51单片机指令系统
位操作类指令(17条)
位操作指令实际就是布尔处理机的指令系统，这 为开关量控制提供了非常有效的手段。
位传送
位置位复位
位运算 位控制转移
位数据传送指令（2条）
MOV MOV
C , bit bit,C
例：片内RAM中（20H）=7FH，执行指令
MOV C,07H 则C=0
位置位复位指令（4条）
调用与返回指令组（4条）
长调用指令 绝对调用指令 子程序返回指令
LCALL addr16 ACALL addr11 RET
中断服务程序返回指令 RETI
空操作指令（1条）
NOP
例：把2000H开始的外部RAM单元中的数据送到3000H
开始的外部RAM单元中，数据个数存放在内部RAM 35H单元。
ANL(ORL,XRL) A , { #data ; direct ; @Ri ; Rn }
2. 直接地址单元与累加器A、立即数之间的逻辑操作（6条）
ANL(ORL,XRL) direct , { A ; #data }
清零与取反指令（2条）
清零： 取反：
CLR A CPL A
循环移位指令（4条）
2. 带进位加法指令（4条） ADDC A , { #data ; direct ; @Ri ; Rn }
3. 带借位减法指令（4条） SUBB A , { #data ; direct; @Ri ; Rn }
影响所有标志位状态
例: 执行指令 MOV A , #0C2H ADD A , #0A9H 对PSW相应状态位的影响如下 1 1 1
3.2 MCS-51指令分类介绍
共分5大类，111条指令。
1.数据传送类指令(29条) 2.算术运算类指令(24条) 3.逻辑运算及移位类指令(24条) 4.控制转移类指令(17条) 5.位操作类指令(17条)
MCS-51单片机常用伪指令及常见出错表
MCS-51单片机常用伪指令及常见出错表一）符号定义伪指令符号定义名用法说明EQU 为常量，符号名等定义符号化常量名符号名不能重名定义= 为常量，符号名等定义符号化常量名符号名不能重名定义DATA 用来为一个字节类型的符号定值符号名不能重名定义BYTE 用来为一个字节类型的符号定值符号名不能重名定义WORD 用来为一个字类型的符号定值符号名不能重名定义BIT 用来定义一个字位类型符号名不能重名定义SET 用来定义整数类型的符号名符号名可重名定义1. EQU（=）指令EQU 指令用于将一个数值或寄存器名赋给一个指定符号名。
指令格式：符号名EQU（=）表达式符号名EQU（=）寄存器名经过EQU 指令赋值的符号可在程序的其它地方使用，以代替其赋值。
例如：MAX EQU 2000则在程序的其它地方出现MAX，就用2000 代替。
2. SET 指令SET 指令类似于EQU 指令，不同的是SET 指令定义过的符号可重定义。
指令格式：符号名SET 表达式符号名SET 寄存器名例如：MAX SET 2000MAX SET 30003. BIT 指令BIT 指令用于将一个位地址赋给指定的符号名。
指令格式：符号名BIT 位地址经BIT 指令定义过的位符号名不能更改。
例如：X_ON BIT 60H ；定义一个绝对位地址X_OFF BIT 24h.2 ；定义一个绝对位地址4. DATA（BYTE）指令DA TA 指令用于将一个内部RAM 的地址赋给指定的符号名指令格式：符号名DATA 表达式数值表达式的值应在0~255 之间，表达式必须是一个简单再定位表达式。
例如：REGBUF DA TA（BYTE）40HPORT0 DATA（BYTE）80HDA TA与BYTE的区别: DATA与BYTE是相类似的伪指令。
当程序运行到DATA伪指令定义的符号名时，该符号名将被显示;而由BYTE定义的符号名不被显示。
5. XDATA 指令XDATA 指令用于将一个外部RAM 的地址赋给指定的符号名。
51单片机汇编指令集(附记忆方法)
51单片机汇编指令集一、数据传送类指令（7种助记符）MOV（英文为Move）：对内部数据寄存器RAM和特殊功能寄存器SFR的数据进行传送；MOVC（Move Code）读取程序存储器数据表格的数据传送；MOVX (Move External RAM) 对外部RAM的数据传送；XCH (Exchange) 字节交换；XCHD (Exchange low-order Digit) 低半字节交换；PUSH (Push onto Stack) 入栈；POP (Pop from Stack) 出栈；二、算术运算类指令（8种助记符）ADD(Addition) 加法；ADDC(Add with Carry) 带进位加法；SUBB(Subtract with Borrow) 带借位减法；DA(Decimal Adjust) 十进制调整；INC(Increment) 加1；DEC(Decrement) 减1；MUL(Multiplication、Multiply) 乘法；DIV(Division、Divide) 除法；三、逻辑运算类指令（10种助记符）ANL(AND Logic) 逻辑与；ORL(OR Logic) 逻辑或；XRL(Exclusive-OR Logic) 逻辑异或；CLR(Clear) 清零；CPL(Complement) 取反；RL(Rotate left) 循环左移；RLC(Rotate Left throught the Carry flag) 带进位循环左移；RR(Rotate Right) 循环右移；RRC (Rotate Right throught the Carry flag) 带进位循环右移；SWAP (Swap) 低4位与高4位交换；四、控制转移类指令（17种助记符）ACALL（Absolute subroutine Call）子程序绝对调用；LCALL（Long subroutine Call）子程序长调用；RET（Return from subroutine）子程序返回；RETI（Return from Interruption）中断返回；SJMP（Short Jump）短转移；AJMP（Absolute Jump）绝对转移；LJMP（Long Jump）长转移；CJNE (Compare Jump if Not Equal)比较不相等则转移；DJNZ (Decrement Jump if Not Zero)减１后不为０则转移；JZ (Jump if Zero)结果为０则转移；JNZ (Jump if Not Zero) 结果不为０则转移；JC (Jump if the Carry flag is set)有进位则转移；JNC (Jump if Not Carry)无进位则转移；JB (Jump if the Bit is set)位为１则转移；JNB (Jump if the Bit is Not set) 位为０则转移；JBC(Jump if the Bit is set and Clear the bit) 位为１则转移，并清除该位；NOP (No Operation) 空操作；五、位操作指令（1种助记符）CLR 位清零；SETB(Set Bit) 位置１。
MCS-51指令集
2
12
INC A
累加器加1
1
12
INC Rn
寄存器加1
1
12
INC direct
直接地址单元内容加1
2
12
INC @Ri
间接RAM内容加1
1
12
INC DPTR
DPTR加1
1
24
DEC A
累加器减1
1
12
DEC Rn
寄存器减1
1
12
DEC direct
直接地址单元内容减1
2
12
直接地址单元中的数据压入堆栈
2
24
POP DIRECT
堆栈中的数据弹出到直接地址单元
2
24
XCH A,Rn
寄存器与累加器交换
1
12
XCH A,direct
直接地址单元与累加器交换
2
12
XCH A,@Ri
间接RAM与累加器交换
1
12
XCHD A,@Ri
间接RAM与累加器进行低半字节交换
1
12
2.算术操作类指令：
累加器与间接RAM内容相“或”
1
12
ORL A,#data8
累加器与8位立即数相“或”
2
12
ORL direct,A
直接地址单元与累加器相“或”
2
12
ORL direct,#data8
直接地址单元与8位立即数相“或”
3
24
XRL A,Rn
累加器与寄存器相“异或”
1
12
XRL A,direct
累加器与直接地址单元相“异或”
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
MCS-51指令系统中的常用符号说明
Rn——当前选中的寄存器区中的8个工作寄存器R0～R7（n=0～7）。
Ri——当前选中的寄存器区中的2个工作寄存器R0、R1（i=0，1）。
direct—8位的内部数据存储器单元中的地址。
#data——包含在指令中的8位常数。
#data16——包含在指令中的16位常数。
addr16——16位目的地址。
addr11——11位目的地址。
rel——8位带符号的偏移字节，简称偏移量，范围为＋127～－128。
DPTR——数据指针，可用作16位地址寄存器。
bit——内部RAM或专用寄存器中的直接寻址位。
A——累加器。
B——专用寄存器，在执行乘法和除法前用于存放乘数和除数。
执行后存放乘法的高8位结果和除法的余数。
C——进位标志，可已作为进位位或布尔处理机中的位累加器。
@——间址寄存器或基址寄存器的前缀，如@Ri，@A+DPTR。
/ ——位操作数的前缀，表示对该位操作数取反，如/bit。
（×）——片内RAM的直接地址中的内容。
（Rn）——由某寄存器间接寻址的单元中的内容。
←箭头左边的内容被箭头右边的内容所代替。
说明：这些符号只是为了起说明指示的作用，在具体写指令的时候，必须用实际含义的内容来替代。
如direct，在写指令的时候，可以用20H之类的地址码来代替。

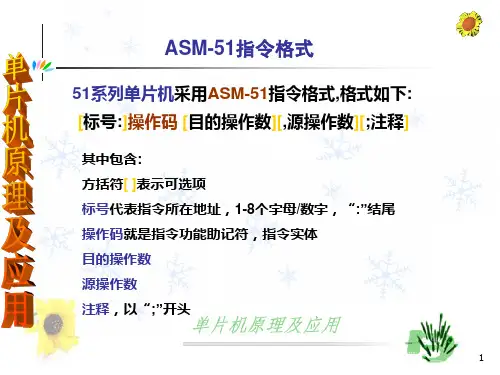

1、指令的基本格式
MCS-51单片机指令主要由标号、操作码、操作数、注释组成。
例如：
LOOP：MOV R0， #20H ；将数据20H送到寄存器R0。
指令分类表
为了方便大家的学习和记忆，在下面章节中按功能的分类来介绍MCS-51的指令系统。
