CAD系统变量参数解析(最全最详细)
CAD系统变量大全
CAD系统变量大全CAD系统是广泛应用于工程图纸设计和制图的计算机辅助设计软件。
在CAD系统中，变量是用于控制和管理设计图纸的重要组成部分。
本文将介绍CAD系统中一些常用的系统变量，以帮助用户更好地了解和使用CAD软件。
1. 基本系统变量1.1. DIMSCALEDIMSCALE是用于控制绘图比例的系统变量。
它决定了绘图中的尺寸、文字高度等与实际尺寸的比例关系。
较大的尺寸比例可以用于绘制大尺寸的图纸，而较小的尺寸比例适用于绘制小尺寸的图纸。
1.2. LTSCALELTSCALE是用于控制线型比例的系统变量。
它决定了绘图中的线型的显示比例，即线型的实际长度与图纸上显示长度的比例关系。
较大的线型比例可以用于绘制大尺寸的图纸，而较小的线型比例适用于绘制小尺寸的图纸。
1.3. PDMODEPDMODE是用于控制点型图案的系统变量。
它决定了绘图中点的显示方式。
不同的数值对应不同的点型图案，例如0代表无点型图案，1代表细小的点型图案，2代表中等大小的点型图案，3代表大型的点型图案等。
1.4. PDSIZEPDSIZE是用于控制点的大小的系统变量。
它决定了绘图中点的实际大小，单位为绘图单位。
较大的点大小可以用于绘制大尺寸的图纸，而较小的点大小适用于绘制小尺寸的图纸。
1.5. CMLSCALECMLSCALE是用于控制注释比例的系统变量。
它决定了绘图中文字注释的大小与实际尺寸的比例关系。
较大的注释比例可以用于绘制大尺寸的图纸，而较小的注释比例适用于绘制小尺寸的图纸。
2. 图层相关变量2.1. CLAYERCLAYER是用于控制当前图层的系统变量。
图层是CAD中用于分组和管理图元对象的重要工具。
CLAYER变量定义了当前操作所在的图层，默认为0。
用户可以通过修改CLAYER变量来切换当前图层。
2.2. LAYEREVALLAYEREVAL是用于控制图层计算方式的系统变量。
当LAYEREVAL的值为0时，图层将按照图层列表的顺序进行计算；当LAYEREVAL的值为1时，图层将按照显示顺序进行计算。
最全的CAD系统变量命令
最全的CAD系统变量ACADLSPASDOC 0 仅将acad.lsp 加载到AutoCAD 任务打开的第一个图形中; 1 将acad.lsp 加载到每一个打开的图形中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER 存储AutoCAD 的版本号。
这个变量与DXF 文件标题变量$ACADVER 不同，"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本。
ACISOUT 支持值15 到18、20、21、30、40、50、60 和70。
AFLAGS 设置ATTDEF 位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000 相对于当前UCS 将基准角设置为0 度。
ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS 方向的0 角度测量角度值。
0 逆时针1 顺时针APBOX 打开或关闭AutoSnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA 既是命令又是系统变量。
存储由AREA 计算的最后一个面积值。
ATTDIA 控制INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框ATTMODE 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT 命令是否创建核查报告(ADT) 文件:0.禁止写ADT 文件1.写ADT 文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC 的值）的小数位数。
AUTOCAD常用系统变量之通俗解析
AUTOCAD常用系统变量之通俗解析系统变量存储的是CAD绘图环境及命令设置的相关参数，利用它可以对操作环境进行微调。
实用起见，不再花过多笔墨解释何为系统变量，只是精选一些自认为比较重要，工作中常碰到的来讨论。
CAD共有400个左右的系统变量，我们不可能完全清楚每一个的用法，更没必要去死记硬背，CAD的学习其实是一个积累的过程，遇到问题，解决问题，才能更有效的掌握系统变量。
以下仅将平时绘图过程中用的较频繁的罗列出来，以供参考（很多变量更适合用于开发过程，本篇略过）。
本人将从个人理解的角度予以解释。
Aperture—这个变量是设置捕捉过程磁吸范围大小，可设为1~50间的整数。
举例来说，图面上有好几根直线，我们假设捕捉方式已经预设了中点、交点、端点，如果aperture的值过大，那么当我们移动鼠标靠近一根直线时，捕捉框有可能同时在几个点间闪烁，不易选择；如果值过小，那么只有我们将鼠标很靠近要选择的点，才能选中，也不方便。
此时我们可在命令行输入Aperture，根据提示，调整它的值（本篇所列变量，如无特殊提示，皆为此操作方式）。
该变量用于图面上内容较多时的捕捉选点。
Blipmode—设置每次点击鼠标左键时是否在屏幕上留下一个小十字点标记，可设为on或off。
这种点标记并非真实存在，regen或者拉动一下屏幕它都会消失，对于这种标记的用途本人不是很清楚，但是我很讨厌它的存在。
Cursorsize—设置十字光标的大小，可设为1~100。
对应的菜单操作为：工具à选项，显示标签组，左下角十字光标大小。
调整十字光标大小的好处是它相当于提供了一把直尺用于观测对象的相对位置，判断是否对齐。
个人喜欢设为100。
Dimaso—有时我们打开一个图形进行尺寸标注时，发现标注的尺寸全被打碎，就是该变量在作祟。
可设置为on或off。
在此建议绘图中无论如何不要打碎尺寸，打碎会带来种种不便。
个人将该变量设为on（强烈建议）。
autocad系统变量大全 (1)
Autocad系统变量大全ACADLSPASDOC 0仅将acad.lsp加载到AutoCAD任务打开的第一个图形中;1将acad.lsp加载到每一个打开的图形中ACADPREFIX 存储由ACAD环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER 存储AutoCAD的版本号。
这个变量与DXF文件标题变量$ACADVER不同，"$ACADVER"包含图形数据库的级别号ACISOUTVER 控制ACISOUT命令创建的SAT文件的ACIS版本。
ACISOUT支持值15到18、20、21、30、40、50、60和70AFLAGS 设置ATTDEF位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000相对于当前UCS将基准角设置为0度ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS方向的0角度测量角度值。
0逆时针1顺时针APBOX 打开或关闭AutoSnap靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0不显示靶框1显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREAAREA 既是命令又是系统变量。
存储由AREA计算的最后一个面积值ATTDIA 控制INSERT命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框ATTMODE 控制属性的显示:0关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT命令是否创建核查报告(ADT)文件:0.禁止写ADT文件1.写ADT文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC的值）的小数位数AUTOSNAP 0.关（自动捕捉）；1.开2.开提示4.开磁吸8.开极轴追踪16开捕捉追踪32开极轴追踪和捕捉追踪提示BACKZ 以绘图单位存储当前视口后向剪裁平面到目标平面的偏移值。

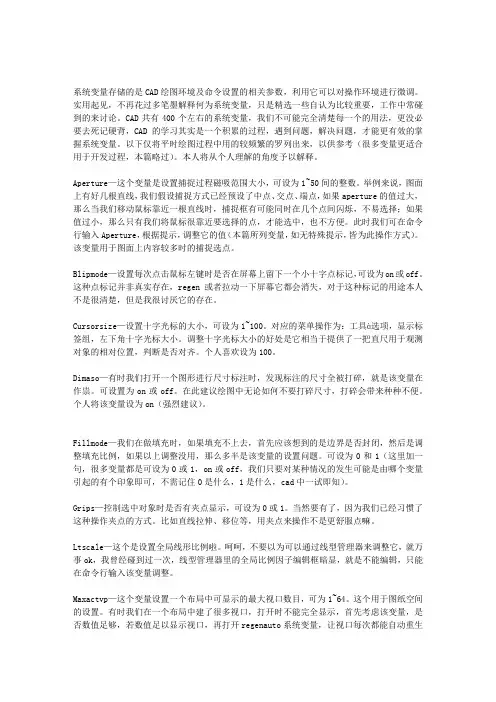

CAD系统变量
系统变量存储的是CAD绘图环境及命令设置的相关参数，利用它可以对操作环境进行微调。
实用起见，不再花过多笔墨解释何为系统变量，只是精选一些自认为比较重要，工作中常碰到的来讨论。
CAD共有400个左右的系统变量，我们不可能完全清楚每一个的用法，更没必要去死记硬背，CAD的学习其实是一个积累的过程，遇到问题，解决问题，才能更有效的掌握系统变量。
以下仅将平时绘图过程中用的较频繁的罗列出来，以供参考（很多变量更适合用于开发过程，本篇略过）。
本人将从个人理解的角度予以解释。
Aperture—这个变量是设置捕捉过程磁吸范围大小，可设为1~50间的整数。
举例来说，图面上有好几根直线，我们假设捕捉方式已经预设了中点、交点、端点，如果aperture的值过大，那么当我们移动鼠标靠近一根直线时，捕捉框有可能同时在几个点间闪烁，不易选择；如果值过小，那么只有我们将鼠标很靠近要选择的点，才能选中，也不方便。
此时我们可在命令行输入Aperture，根据提示，调整它的值（本篇所列变量，如无特殊提示，皆为此操作方式）。
该变量用于图面上内容较多时的捕捉选点。
Blipmode—设置每次点击鼠标左键时是否在屏幕上留下一个小十字点标记，可设为on或off。
这种点标记并非真实存在，regen或者拉动一下屏幕它都会消失，对于这种标记的用途本人不是很清楚，但是我很讨厌它的存在。
Cursorsize—设置十字光标的大小，可设为1~100。
对应的菜单操作为：工具à选项，显示标签组，左下角十字光标大小。
调整十字光标大小的好处是它相当于提供了一把直尺用于观测对象的相对位置，判断是否对齐。
个人喜欢设为100。
Dimaso—有时我们打开一个图形进行尺寸标注时，发现标注的尺寸全被打碎，就是该变量在作祟。
可设置为on或off。
在此建议绘图中无论如何不要打碎尺寸，打碎会带来种种不便。
个人将该变量设为on（强烈建议）。
Fillmode—我们在做填充时，如果填充不上去，首先应该想到的是边界是否封闭，然后是调整填充比例，如果以上调整没用，那么多半是该变量的设置问题。
CAD系统参数及变量
L 直线C 圆I 插入块B 创建块H 图案填充D 标注样式管理器E 删除F 圆角G 群组M 移动O 偏移P 平移S 拉伸L 直线W 外部块V 视图对话框X 分解Z 显示缩放T 多行文字co 复制MI 镜像RO 旋转SC 比例LE 引线管理器EX 延伸TR 修剪ST 文字样式管理器DT 单行文字PO 单点XL 参照线ML 多线PL 多段线POL 多边形REC 矩形SPL 样条曲线EL 椭圆CH 特性CHA 倒角BR 打断DI 查询距离AREA 面积ID 点坐标MA 特性匹配MASSPROP 质量特性LS 列表显示TIME 时间SETTV AR 设置LA 图层COLOR 颜色LT 线型管理LW 线宽管理UN 单位管理TH 厚度捕捉TT 临时追踪点FROM 从临时参照到偏移ENDP 捕捉到圆弧或线的最近端点MID 捕捉圆弧或线的中点INT 线、圆、圆弧的交点APPINT 两个对象的外观交点EXT 线、圆弧、圆的延伸线CEN 圆弧、圆心的圆心QUA 圆弧或圆的象限点TAN 圆弧或圆的限象点PER 线、圆弧、圆的重足PAR 直线的平行线NOD 捕捉到点对象INS 文字、块、形、或属性的插入点NEA 最近点捕捉标注DLI 线型标注DAL 对齐标注DOR 坐标标注DDI 直径标注DAN 角度标注QDIM 快速标注DBA 基线标注DCO 连续标注LE 引线标注TOL 公差标注DLE 圆心标注DRA 半径标注CAL 计算器Alt+N+Q 快速Alt+N+L 线型Alt+N+G 对齐Alt+N+O 坐标Alt+N+R 半径Alt+N+D 直径Alt+N+A 角度Alt+N+B 基线Alt+N+C 连续Alt+N+E 引线Alt+N+T 公差Alt+N+M 圆心Alt+N+Q 倾斜Alt+N+S 样式Alt+N+V 替代Alt+N+U 更新1.十字光标尺寸改变---- 工程图绘制时，要按投影规律绘图。
为了便于“长对正，高平齐，宽相等”，绘图时，可调整十字光标尺寸。
CAD系统变量大全
CHAMFERB 设置第二个倒角距离。初始值： 0.0000
CHAMFERC 设置倒角长度。初始值： 0.0000
CHAMFERD CHAMMODE CIRCLERAD
设置倒角角度。初始值： 0.0000
设置 AutoCAD 创建倒角的输入方法：0.需要两个倒角距离 1.需要一个倒角距离 和一个角度
控制标注对象的关联性。
DIMASSOC
控制标注对象的关联性。
DIMASZ DIMATFIT DIMAUNIT
控制尺寸线、引线箭头的大小。并控制钩线的大小。
当尺寸界线的空间不足以同时放下标注文字和箭头时，本系统变量将确定这两者 的排列方式。
设置角度标注的单位格式：0．十进制度数 1．度/分/秒 2．百分度 3．弧度
对角度标注作消零处理。
设置尺寸线或引线末端显示的箭头块。
当 DIMSAH 系统变量打开时，设置尺寸线第一个端点的箭头。
当 DIMSAH 系统变量打开时，设置尺寸线第二个端点的箭头。 控制由 DIMCENTER、 DIMDIAMETER 和 DIMRADIUS 命令绘制的圆或圆弧的圆心标 记和中心线图形。 为尺寸线、箭头和标注引线指定颜色。同时控制由 LEADER 命令创建的引线颜色 。 为尺寸界线指定颜色。
控制标注文字的水平位置。 指定引线箭头的类型。要返回默认值（实心闭合箭头显示），请输入单个句点 (.)。 设置线性标注测量值的比例因子。
将极限尺寸生成为默认文字。
为所有标注类型（除角度标注外）设置单位制。 指定尺寸线的线宽。其值是标准线宽。-3．BYLAYER -2．BYBLOCK 整数代表百分 之一毫米的倍数 指定尺寸界线的线宽。其值是标准线宽。-3 BYLAYER -2 BYBLOCK 整数代表百分 之一毫米的倍数
最全的CAD系统变量命令
最全的CAD系统变量ACADLSPASDOC0仅将acad.lsp加载到AutoCAD任务打开的第一个图形中;1将acad.lsp加载到每一个打开的图形中ACADPREFIX存储由ACAD环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER存储AutoCAD的版本号。
这个变量与DXF文件标题变量$ACADVER不同，"$ACADVER"包含图形数据库的级别号ACISOUTVER控制ACISOUT命令创建的SAT文件的ACIS版本。
ACISOUT支持值15到18、20、21、30、40、50、60和70。
AFLAGS设置ATTDEF位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE类型：实数；保存位置：图形初始值：0.0000相对于当前UCS将基准角设置为0度。
ANGDIR设置正角度的方向初始值：0；从相对于当前UCS方向的0角度测量角度值。
0逆时针1顺时针APBOX打开或关闭AutoSnap靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0不显示靶框1显示靶框APERTURE以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA既是命令又是系统变量。
存储由AREA计算的最后一个面积值。
ATTDIA控制INSERT命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框ATTMODE控制属性的显示:0关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ确定INSERT命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL控制AUDIT命令是否创建核查报告(ADT)文件:0.禁止写ADT文件1.写ADT文件AUNITS设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC 的值）的小数位数。
【AutoCAD教程】CAD系统变量总结
【AutoCAD教程】CAD系统变量总结主题：【AutoCAD教程】CAD系统变量总结在CAD使用过程中，大家知道想要提高绘图速度和质量、绘图过程中设置问题的快速解决除了需要熟练使用各种工具外，能熟悉每个系统变量的设置对上述需求也是有很大帮助的，下面小编就网络收集的CAD系统变量汇总如下：系统变量总结：系统变量说明3DDWFPREC 控制三维 DWF 发布的精度。
CAMERADISPLAY 控制是否在当前图形中显示相机对象。
CAMERAHEIGHT 存储新建相机对象的默认高度。
CLEANSCREENSTATE 存储一个值，指明清除屏幕状态是否处于打开状态。
（只读）CMATERIAL 设置新对象的材质。
CSHADOW 设置三维对象的阴影显示特性。
DASHBOARDSTATE 确定“面板”窗口是否处于活动状态。
DEFAULTLIGHTING 打开和关闭默认光源。
DEFAULTLIGHTINGTYPE 指定默认光源的类型。
DIMARCSYM 控制弧长标注中圆弧符号的显示。
DIMFXL 设置始于尺寸线截止于标注原点的尺寸界线的总长度。
DIMFXLON 控制是否将尺寸界线设置为固定长度。
DIMJOGANG 确定折弯半径标注中尺寸线的横向段角度。
DIMLTEX1 设置第一条尺寸界线的线型。
DIMLTEX2 设置第二条尺寸界线的线型。
DIMLTYPE 设置尺寸线的线型。
DIMTFILL 控制标注文字的背景。
DIMTFILLCLR 设置标注中文字背景的颜色。
DRAGVS 设置创建三维对象时的视觉样式。
DWFFRAME 确定 DWF 边框是否可见以及是否打印该边框。
DWFOSNAP 确定是否已为附着到 DWG 的 DWF 启用了对象捕捉。
ERSTATE 确定“外部参照”窗口处于不活动、活动/可见还是活动/自动隐藏状态。
GRIDDISPLAY 控制栅格的显示行为和显示限制。
GRIDMAJOR 控制主栅格线相对辅栅格线的显示频率。
CAD设计中的设计变量和参数分析技巧
CAD设计中的设计变量和参数分析技巧在CAD设计中，设计变量和参数分析是非常重要的技巧。
通过合理设置设计变量和进行参数分析，可以提高设计的灵活性和效率，从而得到更优秀的设计结果。
本文将介绍一些常用的设计变量和参数分析技巧，希望能对CAD设计师有所帮助。
一、设计变量的设置设计变量是指在CAD设计中可以被改变的数值或尺寸。
合理设置设计变量可以使设计更加灵活，便于根据要求进行调整。
常见的设计变量包括长度、角度、半径等。
在进行设计时，可以将这些变量定义为参数，并在设计过程中进行修改。
在大部分CAD软件中，设计变量的设置通常是通过参数或属性管理来实现的。
例如，在SolidWorks中，可以通过“尺寸”功能来设置设计变量。
通过灵活合理地设置设计变量，可以使设计更具交互性，方便根据实际需求进行调整。
二、参数分析技巧参数分析是指通过改变设计中的某个或某些参数，分析其对设计结果的影响。
通过参数分析，可以快速评估不同参数对设计的影响，优化设计方案。
下面介绍几种常用的参数分析技巧。
1. 尺寸参数分析在CAD设计中，尺寸参数是最常见的参数之一。
通过改变设计中的尺寸参数，可以分析其对模型的影响。
例如，在进行零件设计时，可以通过改变尺寸参数来控制零件的外形和大小。
通过不同的尺寸参数值，可以生成多种不同尺寸的零件，从而优化设计方案。
2. 材料参数分析材料参数是指CAD设计中各种材料的性能参数，如弹性模量、密度等。
通过改变设计中的材料参数，可以分析不同材料对设计结果的影响。
例如，在进行结构设计时，可以通过改变材料参数来选择合适的材料，以实现设计的要求。
3. 负载参数分析负载参数是指CAD设计中模型所承受的压力、拉力、力矩等参数。
通过改变负载参数，可以分析其对设计结果的影响。
例如，在进行机械结构设计时，可以通过改变负载参数来分析结构的强度和稳定性。
4. 环境参数分析环境参数是指CAD设计中模型所处环境的相关参数。
通过改变环境参数，可以分析不同环境对设计结果的影响。
AutoCAD的全部系统变量速查手册
显示方式。其中： 0=指定隐藏对象不可见 1=指定隐藏对象可见但暗显
C
设置为产品保存的图形缓存文件的最大数量。 设置为产品保存的所有图形缓存文件的总大小的最 大值。 控制是否计算文字中以及窗口和对话框的数字输入 框中的数学表达式和全局常量。其中： 0=不计算表达式 1=按 Alt+Enter 组合键后计算表达式 打开或关闭相机对象的显示。其中： 0=不显示相机轮廓 1=显示相机轮廓 为新相机对象指定默认高度。 显示当前注释比例的值。 为当前空间设置当前注释比例的名称。 指定是否及何时为回放工具捕捉缩略图。其中： 0=如果视图更改发生在 SteeringWheels 之外，则不 会生成预览缩略图 1=将括号置于空框上方时，根据需要为回放工具生 成预览缩略图 2=每次更改视图后，均自动生成预览缩略图 控制约束栏的透明度。 控制是将注释性约束还是将动态约束应用于对象。 其中： 0=动态 1=注释性 以编码的小数格式存储当前的日期和时间。 设置新对象的颜色。 设置当前对象的线型比例缩放因子。 设置新对象的线型。 设置新对象的线宽。其中： -1=将线宽设定为“BYLAYER”。
CENTERCROSSGAP
CENTERCROSSSIZE CENTEREXE CENTERLAYER CENTERLTSCALE CENTERLTYPEFILE CENTERLTYPE CENTERMARKEXE CENTERMT
CETRANSPARENCY
-2=将线宽设定为“BYBLOCK”。 -3= 将 线 宽 设 定 为 “ DEFAULT ”。“ DEFAULT ” 由 LWDEFAULT 系统变量控制。 确定中心标记与其中心线之前的间隙。其中： 绝对值（任何正实数）=使用单位指定中心标记的线 段与其中心线之间的距离。 相对值（指定为比例因子的任何正实数）= 指定圆或圆弧的直径相对值。输入后跟 x 的正实 数。例如，0.1x 表示圆直径的 1/10。 “ByLineType”=中心标记与其中心线之间的间距源 自指定给它的线型。注： 当中心标记的线型仅具有划线 和间隙时，最后一个划线的尺寸和图案间隙可用作中心 标记的尺寸和间隙。如果中心标记的线型图案具有其他 类型的元素，则使用默认设置。 确定关联中心标记的尺寸。 控制中心线延伸的长度。 为新中心标记或中心线指定默认图层。 设置中心标记和中心线所使用的线型比例。 指定用于创建中心标记和中心线的已加载的线型库 文件。 指定中心标记和中心线所使用的线型。 确定中心线是否会自动从新的中心标记延伸。其中： 关闭=隐藏从中心标记延伸的中心线 打开=显示从中心标记延伸的中心线 控制通过夹点拉伸多行水平居中的文字的方式。其 中： 0=在居中的多行文字中移动角点夹点时，中心夹点 在同方向上移动，而对边上的夹点保持在原位置 1=在居中的多行文字中移动角点夹点时，中心夹点 保持在原位置，而两边的夹点在拉伸的方向上移动 设定新对象的透明度级别。其中： BYLAYER=由图层确定的透明度值 ByBlock=由块确定的透明度值 0=完全不透明（不透明）
CAD系统变量
CAD系统变量AutoCAD 系统变量一览表UCSICON 使用位码显示当前视口的 UCS 图标。
UCSNAME 存储当前空间当前视口的当前坐标系名称。
如果当前UCS 尚未命名，则返回一个空字符串。
UCSORG 存储当前空间当前视口的当前坐标系原点。
该值总是以世界坐标形式保存。
UCSORTHO 确定恢复正交视图时是否同时自动恢复相关的正交UCS 设置。
UCSVIEW 确定当前 UCS 是否随命名视图一起保存。
UCSVP 确定视口的UCS 保持不变还是作相应改变以反映当前视口的 UCS 状态。
UCSXDIR 存储当前空间当前视口中当前 UCS 的 X 方向。
UCSYDIR 存储当前空间当前视口中当前 UCS 的 Y 方向。
UNDOCTL 存储指示 UNDO 命令“自动”和“控制”选项状态的位码值。
UNDOMARKS 存储“标记”选项放置在UNDO 控制流中的标记数目。
UNITMODE 控制单位的显示格式。
VIEWCTR 存储当前视口中视图的中心点。
该值用UCS 坐标表示。
VIEWDIR 存储当前视口的观察方向。
用UCS 坐标表示。
它将相机点描述为到目标点的三维偏移量。
VIEWMODE 使用位码值存储控制当前视口的“查看”模式。
VIEWSIZE 按图形单位存储当前视口的高度。
VIEWTWIST 存储当前视口的视图扭转角。
VISRETAIN 控制依赖外部参照的图层的可见性、颜色、线型、线宽和打印样式（如果 PSTYLEPOLICY 设置为 0）。
VSMAX 存储当前视口虚屏的右上角。
该值用 UCS 坐标表示。
VSMIN 存储当前视口虚屏的左下角。
该值用 UCS 坐标表示。
WHIPARC 控制圆和圆弧是否平滑显示。
WMFBKGND 控制 AutoCAD 对象在其他应用程序中的背景显示是否透明。
WMFFOREGND 控制 AutoCAD 对象在其他应用程序中的前景色指定。
WORLDUCS 指示 UCS 是否与 WCS 相同。
AutoCAD系统变量详解
AutoCAD系统变量详解AACADLSPASDOC 控制AutoCAD 是将acad.lsp 文件加载到所有图形中，还是仅加载到在AutoCAD 任务中打开的第一个文件中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则添加路径分隔符ACADVER 存储AutoCAD 版本号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本AFLAGS 设置A TTDEF 位码的属性标志ANGBASE 设置相对当前UCS 的0 度基准角方向ANGDIR 设置相对当前UCS 以0 度为起点的正角度方向APBOX 打开或关闭AutoSnap 靶框APERTURE 以像素为单位设置对象捕捉的靶框尺寸AREA 存储由AREA、LIST 或DBLIST 计算出来的最后一个面积ATTDIA 控制-INSERT 是否使用对话框获取属性值ATTMODE 控制属性的显示方式ATTREQ 确定INSERT 在插入块时是否使用缺省属性设置AUDITCTL 控制AUDIT 命令是否创建核查报告文件(ADT)AUNITS 设置角度单位AUPREC 设置角度单位的小数位数AUTOSNAP 控制AutoSnap 标记、工具栏提示和磁吸BBACKZ 存储当前视口后剪裁平面到目标平面的偏移值BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式BLIPMODE 控制点标记是否可见CCDATE 设置日历的日期和时间CECOLOR 设置新对象的颜色CELTSCALE 设置当前对象的线型比例缩放因子CELTYPE 设置新对象的线型CELWEIGHT 设置新对象的线宽CHAMFERA 设置第一个倒角距离CHAMFERB 设置第二个倒角距离CHAMFERC 设置倒角长度CHAMFERD 设置倒角角度CHAMMODE 设置AutoCAD 创建倒角的输入模式CIRCLERAD 设置缺省的圆半径CLAYER 设置当前图层CMDACTIVE 存储一个位码值，此位码值标识激活的是普通命令、透明命令、脚本还是对话框CMDECHO 控制AutoLISP 的(command) 函数运行时AutoCAD 是否回显提示和输入CMDNAMES 显示活动命令和透明命令的名称CMLJUST 指定多线对正方式CMLSCALE 控制多线的全局宽度CMLSTYLE 设置多线样式COMPASS 控制当前视口中三维坐标球的开关状态COORDS 控制状态栏上的坐标更新方式CPLOTSTYLE 控制新对象的当前打印样式CPROFILE 存储当前配置文件的名称CTAB 返回图形中的当前选项卡（模型或布局）名称。
CAD系统变量及参数（3）
CAD系统变量及参数（3）CAD系统变量及参数大全M 系统变量maxactvp 设置布局中一次最多可以激活多少视口。
maxactvp 不影响打印视口的数目。
maxsort 设置列表命令可以排序的符号名或块名的最大数目。
如果项目总数超过了本系统变量的值，将不进行排序。
mbuttonpan 控制鼠标等定点设备第三按钮或滚轮的动作响应。
measureinit 设置初始图形单位(英制或公制)。
measurement 仅设置当前图形的图形单位(英制或公制)。
menuctl 控制屏幕菜单中的页切换。
menuecho 设置菜单回显和提示控制位。
menuname 存储菜单文件名，包括文件名路径。
mirrtext 控制 mirror 命令影响镜像时文字的显示方式。
0 保持文字方向 1 镜像显示文字modemacro 在状态行显示字符串，诸如当前图形文件名、时间/日期戳记或指定的模式。
mtexted 设置应用程序的名称用于编辑多行文字对象。
默认设置为“.”，使用CAD默认的编辑器，可以设置成notepad，使用记事本作为编辑器，也可以设置成oldeditor，使用旧版的编辑器，等等。
mtextfixed 控制多行文字编辑器的外观.控制是否采用所见及所得相关效果，详细讲解见博客相关文档。
mtjigstring 设置当mtext命令使用后，在光标位置处显示样例文字的内容。
mydocumentsprefix 保存完整路径至当前登录用户的“我的文档”文件夹。
N 系统变量nomutt 禁止显示信息，即不进行信息反馈(如果通常情况下并不禁止显示这些信息)。
O 系统变量obscuredcolor 指定遮掩行的颜色。
obscuredltype 指定遮掩行的线型。
offsetdist 设置默认的偏移距离。
offsetgaptype 当偏移多段线时，控制如何处理线段之间的潜在间隙。
olehide 控制 autocad 中 ole 对象的显示。
CAD系统变量大全_
CAD系统变量大全ACADLSPASDOC0将acad.lsp加载到AutoCAD任务打开的第一个图形中；1 将acad.lsp加载到每一个打开的图形中ACADPREFI存储由ACAD环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVEF存储AutoCAD的版本号。
这个变量与DXF文件标题变量$ACADVER^同，"$ACADVEF包含图形数据库的级别号ACISOUTVE控制ACISOUT命令创建的SAT文件的ACIS版本。
ACISOUT支持值15 到18、20、21 、30、40、50、60 和70。
AFLAGS设置ATTDEF位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE类型：实数；保存位置：图形初始值：0.0000相对于当前UCS将基准角设置为0 度。
ANGDIR设置正角度的方向初始值：0;从相对于当前UCS方向的0角度测量角度值。
0 逆时针1 顺时针APBOX打开或关闭AutoSnap靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框 1 显示靶框APERTURES像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA ARE溉是命令又是系统变量。
存储由AREA计算的最后一个面积值。
ATTDIA控制INSERT命令是否使用对话框用于属性值的输入：0.给出命令行提示1. 使用对话框ATTMODE控制属性的显示:0关,使所有属性不可见；1•普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ确定INSERT命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL空制AUDIT命令是否创建核查报告（ADT）文件:0.禁止写ADT文件1.写ADT文件AUNITS设置角度单位：0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC勺值）的小数位数。
CAD系统变量参数解析(最全最详细)
CAD系统变量参数详细解析变量名称说明ACADLSPASDOC 0 仅将acad.lsp 加载到AutoCAD 任务打开的第一个图形中; 1 将acad.lsp 加载到每一个打开的图形中ACADPREFIX 存储由ACAD 环境变量指定的目录路径〔如果有的话〕，如果需要则附加路径分隔符ACADVER 存储AutoCAD 的版本号。
这个变量与DXF 文件标题变量$ACADVER 不同，"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本。
ACISOUT 支持值15 到18、20、21、30、40、50、60 和70。
AFLAGS 设置ATTDEF 位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000 相对于当前UCS 将基准角设置为0 度。
ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS 方向的0 角度测量角度值。
0 逆时针1 顺时针APBOX 打开或关闭AutoSnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA 既是命令又是系统变量。
存储由AREA 计算的最后一个面积值。
ATTDIA 控制INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框中国热模网首发ATTMODE 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT 命令是否创建核查报告(ADT) 文件:0.禁止写ADT 文件 1.写ADT 文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位〔显示在状态行上〕和可编辑角度单位〔其精度小于或等于当前AUPREC 的值〕的小数位数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CAD系统变量参数详细解析变量名称说明ACADLSPASDOC 0 仅将acad.lsp 加载到AutoCAD 任务打开的第一个图形中; 1 将acad.lsp 加载到每一个打开的图形中ACADPREFIX 存储由ACAD 环境变量指定的目录路径（如果有的话），如果需要则附加路径分隔符ACADVER 存储AutoCAD 的版本号。
这个变量与DXF 文件标题变量$ACADVER 不同，"$ACADVER" 包含图形数据库的级别号ACISOUTVER 控制ACISOUT 命令创建的SAT 文件的ACIS 版本。
ACISOUT 支持值15 到18、20、21、30、40、50、60 和70。
AFLAGS 设置ATTDEF 位码的属性标志:0无选定的属性模式:1.不可见2.固定4.验证.8.预置ANGBASE 类型：实数；保存位置：图形初始值：0.0000 相对于当前UCS 将基准角设置为0 度。
ANGDIR 设置正角度的方向初始值：0；从相对于当前UCS 方向的0 角度测量角度值。
0 逆时针1 顺时针APBOX 打开或关闭AutoSnap 靶框。
当捕捉对象时，靶框显示在十字光标的中心。
0 不显示靶框1 显示靶框APERTURE 以像素为单位设置靶框显示尺寸。
靶框是绘图命令中使用的选择工具。
初始值：10AREA AREA 既是命令又是系统变量。
存储由AREA 计算的最后一个面积值。
ATTDIA 控制INSERT 命令是否使用对话框用于属性值的输入:0.给出命令行提示1.使用对话框中国热模网首发ATTMODE 控制属性的显示:0 关,使所有属性不可见；1.普通，保持每个属性当前的可见性；2.开，使全部属性可见ATTREQ 确定INSERT 命令在插入块时默认属性设置。
0.所有属性均采用各自的默认值；1.使用对话框获取属性值AUDITCTL 控制AUDIT 命令是否创建核查报告(ADT) 文件:0.禁止写ADT 文件 1.写ADT 文件AUNITS 设置角度单位:0.十进制度数1.度/分/秒2.百分度3.弧度4.勘测单位AUPREC 设置所有只读角度单位（显示在状态行上）和可编辑角度单位（其精度小于或等于当前AUPREC 的值）的小数位数。
AUTOSNAP 0.关（自动捕捉）；1.开2.开提示4.开磁吸8.开极轴追踪16 开捕捉追踪32 开极轴追踪和捕捉追踪提示BACKZ 以绘图单位存储当前视口后向剪裁平面到目标平面的偏移值。
VIEWMODE 系统变量中的后向剪裁位打开时才有效。
BINDTYPE 控制绑定或在位编辑外部参照时外部参照名称的处理方式：0.传统的绑定方式1.类似"插入"方式BLIPMODE 控制点标记是否可见。
BLIPMODE 既是命令又是系统变量。
使用SETVAR 命令访问此变量：0.关闭1.打开CDATE 设置日历的日期和时间，不被保存。
CECOLOR 设置新对象的颜色。
有效值包括BYLAYER、BYBLOCK 以及从1 到255 的整数。
CELTSCALE 设置当前对象的线型比例因子。
CELTYPE 设置新对象的线型。
初始值："BYLAYER"CELWEIGHT 设置新对象的线宽：1.线宽为"BYLAYER"；2.线宽为"BYBLOCK"；3.线宽为"DEFAULT"。
CHAMFERA 设置第一个倒角距离。
初始值：0.0000CHAMFERB 设置第二个倒角距离。
初始值：0.0000CHAMFERC 设置倒角长度。
初始值：0.0000CHAMFERD 设置倒角角度。
初始值：0.0000CHAMMODE 设置AutoCAD 创建倒角的输入方法：0.需要两个倒角距离1.需要一个倒角距离和一个角度CIRCLERAD 设置默认的圆半径：0.表示无默认半径。
初始值：0.0000CLAYER 设置当前图层。
初始值：0CMDACTIVE 存储位码值，此位码值指示激活的是普通命令、透明命令、脚本还是对话框。
CMDDIA 输入方式的切换：0.命令行输入1.对话框输入CMDECHO 控制在AutoLISP 的command 函数运行时AutoCAD 是否回显提示和输入：0.关闭回显1.打开回显CMDNAMES 显示当前活动命令和透明命令的名称。
例如LINE'ZOOM 指示ZOOM 命令在LINE 命令执行期间被透明使用。
CMLJUST 指定多线对正方式：0.上1.中间2.下。
初始值：0CMLSCALE 初始值：1.0000（英制）或20.0000（公制）控制多线的全局宽度。
CMLSTYLE 设置AutoCAD 绘制多线的样式。
初始值："STANDARD"COMPASS 控制当前视口中三维指南针的开关状态：0.关闭三维指南针1.打开三维指南针COORDS 0.用定点设备指定点时更新坐标显示1.不断地更新绝对坐标的显示2.不断地更新绝对坐标的显示CPLOTSTYLE 控制新对象的当前打印样式。
CPROFILE 显示当前配置的名称。
CTAB 返回图形中当前（模型或布局）选项卡的名称。
通过本系统变量，用户可以确定当前的活动选项卡。
CURSORSIZE 按屏幕大小的百分比确定十字光标的大小。
初始值：5CVPORT 设置当前视口的标识码。
DATE 存储当前日期和时间。
DBMOD 用位码指示图形的修改状态：1.对象数据库被修改4.数据库变量被修改8.窗口被修改16.视图被修改DCTCUST 显示当前自定义拼写词典的路径和文件名。
DCTMAIN 显示当前的主拼写词典的文件名。
DEFLPLSTYLE 指定图层0 的默认打印样式。
DEFPLSTYLE 为新对象指定默认打印样式。
DELOBJ 控制创建其他对象的对象将从图形数据库中删除还是保留在图形数据库中：0.保留对象1. 删除对象DEMANDLOAD 当图形包含由第三方应用程序创建的自定义对象时，指定AutoCAD 是否以及何时按需加载此应用程序。
DIASTAT 存储最近一次使用的对话框的退出方式：0.取消1.确定DIMADEC 1.使用DIMDEC 设置的小数位数绘制角度标注；0-8 使用DIMADEC 设置的小数位数绘制角度标注。
DIMALT 控制标注中换算单位的显示：关.禁用换算单位开.启用换算单位DIMALTD 控制换算单位中小数位的位数。
DIMALTF 控制换算单位乘数。
DIMALTRND 舍入换算标注单位。
DIMALTTD 设置标注换算单位公差值小数位的位数。
DIMALTTZ 控制是否对公差值作消零处理。
DIMALTU 为所有标注样式族（角度标注除外）换算单位设置单位格式。
DIMALTZ 控制是否对换算单位标注值作消零处理。
DIMALTZ 值为0 - 3 时只影响英尺-英寸标注。
DIMAPOST 为所有标注类型（角度标注除外）的换算标注测量值指定文字前缀或后缀（或两者都指定）。
DIMASO 控制标注对象的关联性。
DIMASSOC 控制标注对象的关联性。
DIMASZ 控制尺寸线、引线箭头的大小。
并控制钩线的大小。
DIMATFIT 当尺寸界线的空间不足以同时放下标注文字和箭头时，本系统变量将确定这两者的排列方式。
DIMAUNIT 设置角度标注的单位格式：0．十进制度数1．度/分/秒2．百分度3．弧度DIMAZIN 对角度标注作消零处理。
DIMBLK 设置尺寸线或引线末端显示的箭头块。
DIMBLK1 当DIMSAH 系统变量打开时，设置尺寸线第一个端点的箭头。
此篇文章来自中国热点模具网DIMBLK2 当DIMSAH 系统变量打开时，设置尺寸线第二个端点的箭头。
DIMCEN 控制由DIMCENTER、DIMDIAMETER 和DIMRADIUS 命令绘制的圆或圆弧的圆心标记和中心线图形。
DIMCLRD 为尺寸线、箭头和标注引线指定颜色。
同时控制由LEADER 命令创建的引线颜色。
DIMCLRE 为尺寸界线指定颜色。
DIMCLRT 为标注文字指定颜色。
DIMDEC 设置标注主单位显示的小数位位数。
精度基于选定的单位或角度格式。
DIMDLE 当使用小斜线代替箭头进行标注时，设置尺寸线超出尺寸界线的距离。
DIMDLI 控制基线标注中尺寸线的间距。
DIMDSEP 指定一个单字符作为创建十进制标注时使用的小数分隔符。
DIMEXE 指定尺寸界线超出尺寸线的距离。
DIMEXO 指定尺寸界线偏移原点的距离。
DIMFIT 旧式，除用于保留脚本的完整性外没有任何影响。
DIMFIT 被DIMATFIT 系统变量和DIMTMOVE 系统变量代替。
DIMFRAC 在DIMLUNIT 系统变量设置为：4（建筑）或5（分数）时设置分数格式，0．水平1．斜2．不堆叠DIMGAP 当尺寸线分成段以在两段之间放置标注文字时，设置标注文字周围的距离。
DIMJUST 控制标注文字的水平位置。
DIMLDRBLK 指定引线箭头的类型。
要返回默认值（实心闭合箭头显示），请输入单个句点(.)。
中国热模网首发DIMLFAC 设置线性标注测量值的比例因子。
DIMLIM 将极限尺寸生成为默认文字。
DIMLUNIT 为所有标注类型（除角度标注外）设置单位制。
DIMLWD 指定尺寸线的线宽。
其值是标准线宽。
-3．BYLAYER -2．BYBLOCK 整数代表百分之一毫米的倍数DIMLWE 指定尺寸界线的线宽。
其值是标准线宽。
-3 BYLAYER -2 BYBLOCK 整数代表百分之一毫米的倍数DIMPOST 指定标注测量值的文字前缀或后缀（或者两者都指定）。
DIMRND 将所有标注距离舍入到指定值。
DIMSAH 控制尺寸线箭头块的显示。
DIMSCALE 为标注变量（指定尺寸、距离或偏移量）设置全局比例因子。
同时还影响LEADER 命令创建的引线对象的比例。
DIMSD1 控制是否禁止显示第一条尺寸线。
DIMSD2 控制是否禁止显示第二条尺寸线。
DIMSE1 控制是否禁止显示第一条尺寸界线：关．不禁止显示尺寸界线开．禁止显示尺寸界线DIMSE2 控制是否禁止显示第二条尺寸界线：关．不禁止显示尺寸界线开．禁止显示尺寸界线DIMSHO 旧式，除用于保留脚本的完整性外没有任何影响。
DIMSOXD 控制是否允许尺寸线绘制到尺寸界线之外：关．不消除尺寸线开．消除尺寸线DIMSTYLE DIMSTYLE 既是命令又是系统变量。
作为系统变量，DIMSTYLE 将显示当前标注样式。
DIMTAD 控制文字相对尺寸线的垂直位置。
DIMTDEC 为标注主单位的公差值设置显示的小数位位数。
DIMTFAC 按照DIMTXT 系统变量的设置，相对于标注文字高度给分数值和公差值的文字高度指定比例因子。
