DN300等管道施工组织设计

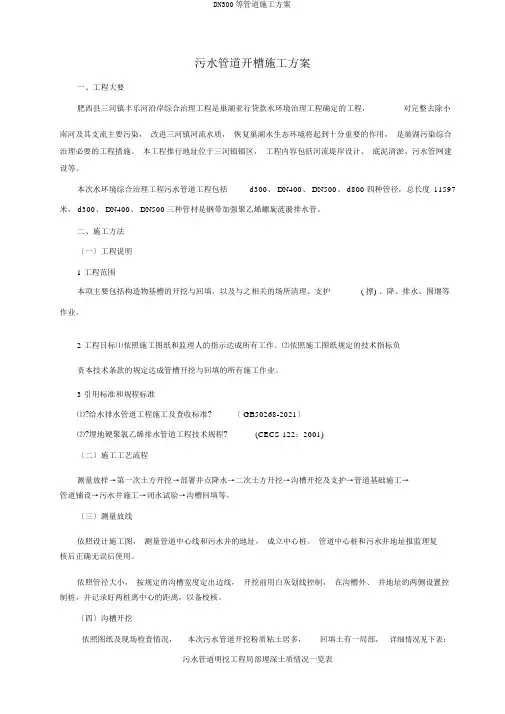

污水管道开槽施工方案

一、工程概况

肥西县三河镇丰乐河沿岸综合治理工程是巢湖亚行贷款水环境治理工程确定的项目，对彻底清除小南河及其支流主要污染，改善三河镇河流水质，恢复巢湖水生态环境将起到十分重要的作用，是巢湖污染综合治理必要的工程措施。本工程实施地点位于三河镇镇区，工程内容包括河道堤岸设计、底泥清淤、污水管网建设等。

本次水环境综合治理工程污水管道工程包括d300、DN400、DN500、d800四种管径，总长度11597米，d300、DN400、DN500三种管材是钢带增强聚乙烯螺旋波纹排水管。

二、施工方法

（一）工程说明

1工程范围

本项主要包括结构物基槽的开挖与回填，以及与之有关的场地清理、支护(撑)、降、排水、围堰等作业。

2工程目标

⑴按照施工图纸和监理人的指示完成全部工作。

⑵按照施工图纸规定的技术指标负责本技术条款的规定完成管槽开挖与回填的全部施工作业。

3引用标准和规程规范

⑴《给水排水管道工程施工及验收规范》（GB50268-2008）

⑵《埋地硬聚氯乙烯排水管道工程技术规程》(CECS 122：2001)

（二）施工工艺流程

测量放样→第一次土方开挖→布置井点降水→二次土方开挖→沟槽开挖及支护→管道基础施工→管道铺设→污水井施工→闭水试验→沟槽回填等。

（三）测量放线

根据设计施工图，测量管道中心线和污水井的位置，设立中心桩。管道中心桩和污水井位置报监理复核后准确无误后使用。

根据管径大小，按规定的沟槽宽度定出边线，开挖前用白灰划线控制，在沟槽外、井位置的两侧设置控制桩，并记录好两桩离中心的距离，以备校核。

（四）沟槽开挖

根据图纸及现场调查情况，本次污水管道开挖粉质粘土居多，回填土有一部分，具体情况见下表：

污水管道明挖工程部分埋深土质情况一览表

根据上面一览表数据显示，管道最高埋深4.3米，挖掘机一次开挖成型，根据土质情况和周边环境，管道开挖边坡采用1:1和1:0.5两种形式。不受环境影响，边坡开挖按1:1，受周边环境影响边坡开挖采用1:0.5，1:0.5边坡开挖时采取支护措施。

1.按照测量放出的开挖线进行开挖，能一次开挖成型的一次成型，因施工场地有限，尽量避免二次开挖。由于管道两侧建筑物等构筑物限制场地，管沟开挖坡比暂定1:0.5。沟槽开挖土方能够在管沟边

堆积尽量减少外运，以减少对环境污染。

2.基槽开挖要求

①设计图纸所示的开挖及支护方案，根据地质、水文资料、开挖深度等因素，制定实施性的开挖方案，决定采用的支护及降排水措施，并在开挖前报监理工程师批准。

②沟槽在施工合理分段后的基础挖方的进度安排，应使基槽壁的暴露时间不超过设计图纸的规定。

③在基槽开挖开始之前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。在未完成检查测量及监理工程师批准之前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。

④在所有降排水设施及基槽开挖施工前，必须做好原有管道(管线)的探测和迁移工作。

⑤基槽开挖后，若基底地质、水文等与原设计有不良变化时，应根据实际钻探(或挖探)及土壤实验资料，提出地基处理的方案及加固措施，经设计单位及监理工程师批准同意后进行地基处理。

⑥管道沟槽底部的开挖宽度与坡度，设计有要求时执行设计，设计无要求时应按《给水排水管道工程施工及验收规范》（GB50268-2008）以及《埋地硬聚氯乙烯排水管道工程技术规程》(CECS 122：2001)的有关要求施工。

⑦当沟槽挖深较大时，应合理确定分层开挖的深度、宽度，沟槽底部宽应符合《给水排水管道工程施工及验收规范》（GB50268-2008）规定；

⑧沟槽每侧临时堆土或施加其他荷载时，应符合下列规定：

a.不得影响建筑物、各种管线和其他设施的安全；

b.不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，且不得妨碍其正常使用；

c.人工挖槽时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。

⑨当开挖沟槽发现已建的地下各类设施或文物时，应采取保护措施，并及时通知有关单位处理。

⑩沟槽的开挖质量应符合下列规定：

a.不扰动天然地基或地基处理符合设计要求；

b.槽壁平整，边坡坡度符合施工设计或规范的规定；

c.沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半；

e.槽底高程的允许偏差：开挖土方时应为土20mm；开挖石方时应为+20mm、-200mm。

（五）沟槽支护

1.沟槽支护根据地质情况及环境条件采取不同的支护方式。一般情况用木桩和模板，特殊情况用钢

距离不应小于20厘米，如有必要在基础面高度上再设置一道临时支撑，这样管沟开挖就不至于塌方了。沟槽开挖与支撑应密切配合，做到随挖随支撑，防止沟槽失稳导致沟槽坍塌。挖掘机挖土时，采取后退式挖土方式，严禁挖掘机进入未设置支撑的区域内。开挖的土方原则上就地堆放，但堆放高度不超过

1.5米，堆置点离坑边不小于2米，确保沟槽的稳定性。

2.支护的要求

①沟槽支撑应根据沟槽的土质、地下水位、开槽断面、荷载条件等因素进行设计，制订支护方案。并在施工前报监理工程师批准。

②对于沟槽支撑，提前编制支护方案，支护方式、材料及设备使用、支护的安拆等必须符合《给水排水管道工程施工及验收规范》（GB50268-2008）的有关规定。

（六）管道基础

按照设计要求，钢带增强聚乙烯（HDPE）螺旋波纹管采用垫层10厘米厚的砂石基础。基础施工前复核高程样板的标高，基础底层的土方人工挖除，修正沟槽，清除淤泥和碎土，如有超挖，用砂砾石回填。

（七）管道铺设

1.承插口管道铺设：基础铺设好后，安装管道，承插口管安装插口顺水流方向，承口逆水流方向，由低点向高点依次安装；管道长短用手锯切割，断面垂直平整；接口作业时，承插口的工作面清理干净，套上橡胶圈，检验橡胶圈配合完整后，并涂上润滑剂，将插口断的中心对准承口的中心线就位；插口插入承口时，在管道端部设置木挡板，用撬棍使被安装的管道沿着轴线慢慢插入承口内，逐节依次安装。DN400以上的管道用缆绳系着管道用手板葫芦拉进到位，安装前标定好插入长度，以便于掌握安装到位。

2.热收缩管道铺设：基础铺设好后，钢带管安装顺水流方向，由低点向高点依次安装，人工安装。管道的长短调整由手锯切割，断面垂直平整。管道连接由熟练的技术工人操作，加热均匀，接口牢靠，具体操作听从厂家技术人员指导，具体连接方法见下图。
