光纤传感器 (2)

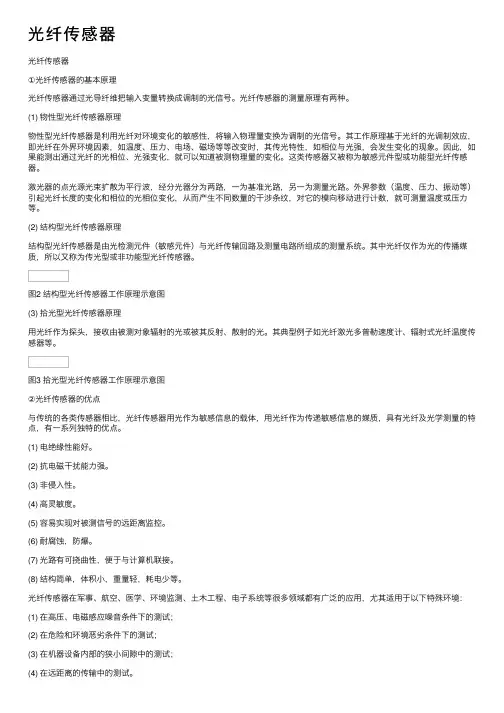

光纤传感器——精选推荐
光纤传感器光纤传感器①光纤传感器的基本原理光纤传感器通过光导纤维把输⼊变量转换成调制的光信号。
光纤传感器的测量原理有两种。
(1) 物性型光纤传感器原理物性型光纤传感器是利⽤光纤对环境变化的敏感性，将输⼊物理量变换为调制的光信号。
其⼯作原理基于光纤的光调制效应，即光纤在外界环境因素，如温度、压⼒、电场、磁场等等改变时，其传光特性，如相位与光强，会发⽣变化的现象。
因此，如果能测出通过光纤的光相位、光强变化，就可以知道被测物理量的变化。
这类传感器⼜被称为敏感元件型或功能型光纤传感器。
激光器的点光源光束扩散为平⾏波，经分光器分为两路，⼀为基准光路，另⼀为测量光路。
外界参数（温度、压⼒、振动等）引起光纤长度的变化和相位的光相位变化，从⽽产⽣不同数量的⼲涉条纹，对它的模向移动进⾏计数，就可测量温度或压⼒等。
(2) 结构型光纤传感器原理结构型光纤传感器是由光检测元件（敏感元件）与光纤传输回路及测量电路所组成的测量系统。
其中光纤仅作为光的传播媒质，所以⼜称为传光型或⾮功能型光纤传感器。
图2 结构型光纤传感器⼯作原理⽰意图(3) 拾光型光纤传感器原理⽤光纤作为探头，接收由被测对象辐射的光或被其反射、散射的光。
其典型例⼦如光纤激光多普勒速度计、辐射式光纤温度传感器等。
图3 拾光型光纤传感器⼯作原理⽰意图②光纤传感器的优点与传统的各类传感器相⽐，光纤传感器⽤光作为敏感信息的载体，⽤光纤作为传递敏感信息的媒质，具有光纤及光学测量的特点，有⼀系列独特的优点。
(1) 电绝缘性能好。
(2) 抗电磁⼲扰能⼒强。
(3) ⾮侵⼊性。
(4) ⾼灵敏度。
(5) 容易实现对被测信号的远距离监控。
(6) 耐腐蚀，防爆。
(7) 光路有可挠曲性，便于与计算机联接。
(8) 结构简单，体积⼩，重量轻，耗电少等。
光纤传感器在军事、航空、医学、环境监测、⼟⽊⼯程、电⼦系统等很多领域都有⼴泛的应⽤，尤其适⽤于以下特殊环境：(1) 在⾼压、电磁感应噪⾳条件下的测试；(2) 在危险和环境恶劣条件下的测试；(3) 在机器设备内部的狭⼩间隙中的测试；(4) 在远距离的传输中的测试。
光纤传感器的特点和工作原理
光纤传感器的特点和工作原理1.高灵敏度：光纤传感器能够接收到非常微弱的光信号，并将其转化为电信号进行数据处理。
这种高灵敏度使得光纤传感器可用于检测微小的变化和测量精细的物理量。
2.抗干扰性强：光纤传感器的光信号传输过程中不受电磁干扰的影响，使其具有较高的抗干扰性能。
与其他传感器相比，光纤传感器更适用于恶劣环境或强电磁干扰的场景。
3.长距离传输：光纤传感器光信号可以在长距离内传输而不损失信号质量，通常达到数公里甚至数十公里以上。
这使得光纤传感器适用于需要远距离传输的应用，如油井测量和风力发电等。
4.多通道传感：光纤传感器可以通过利用光纤束分光器将光信号分离为多个通道，从而可以同时监测多种物理量。
这种多通道传感方式使得光纤传感器在复杂环境下能够实现多参数的测量。
5.可编程性强：光纤传感器的灵活性较高，可以通过编程实现不同物理量的测量和检测。
这种可编程性使得光纤传感器可以应用于不同领域的需求，如工业自动化、医疗检测和环境监测等。
1.光源发出光信号：光源通常是一种辐射能量较高的光发射器，如激光器、发光二极管等。
光信号从光源中发出，并进入光纤。
2.光信号在光纤中传播：光信号经过光纤中的全反射现象进行传输。
光纤外部环境的变化会引起光信号的相位、强度和频率等发生变化。
3.光信号与环境变化相互作用：当光信号遇到光纤的外表面或内部材料时，会发生干涉、散射、吸收等与环境变化相关的效应。
这些效应会改变光信号的特性，进而实现对环境变量的测量。
4.光检测器检测光信号：光检测器通常是一种能够将光信号转化为电信号的器件，如光电二极管、光敏电阻等。
光检测器接收光信号并将其转化为电信号，供后续的信号处理和数据分析。
5.信号处理和数据分析：光纤传感器中的电信号经过信号处理和数据分析，得到我们所需的物理量或信息。
这些处理方法可以根据具体的应用需求进行选择和优化，以实现精确的测量和监测。
总之，光纤传感器具有高灵敏度、抗干扰性强、长距离传输、多通道传感和可编程性强等特点。
第七章第二节光纤传感器.
3．偏振调制 根据电磁场理论，光波是一种横波；光振动的电场矢量 E 和 磁场矢量 H 始终与传播方向垂直。如果光波的电场矢量 E 和磁 场矢量 H 方向（与 E 垂直）在传播过程中保持不变，这种光称 为线偏振光。线偏振光电场矢量（E）方向与传播方向组成的面 称为线偏振光的振动面。包含波的射线并与振动面方向垂直的面 称为偏振面。光在传播中， E、H的大小不变，而振动方向绕传 播轴均匀地转动，矢量端点轨迹为圆，这种光称为圆偏振光；如 果矢量轨迹为一个椭圆，这种光称为椭圆偏振光。如果自然光在 传播过程中，受到外界的作用而使各个振动方向上强度不等，使 某一方向的振动比其他方向占优势，这种光称为部分偏振光。如 果外界作用使自然光的振动方向只有一个，这种现象称为起偏 （形成完全偏振光）。利用光波的这些偏振性质，可以制成光纤 的偏振调制传感器。光纤传感器中的偏振调制器常用电光、磁光、 光弹等物理效应进行调制。（注意，关于光的振动方向通常是指 电场矢量 E的方向）
式中称为光纤的数值孔径，用NA表示。它表示当入射光从折射率为n0的 外部介质进入光纤时，只有入 射角小于θc的光才能在光纤中 传播。否则，光线会从包层中 逸出而产生漏光。NA是光纤的 一个重要参数，NA值越大，光 源到光纤的耦合效率越高。
二、光纤分类
根据光纤的折射率、光纤材料、传输模式、光纤用途和制造工艺，有如下 几种分类方法： 1．阶跃型和梯度型光纤 根据光纤的折射率分布函数，普通光纤可分为阶跃型和梯区型两类。 阶跃光纤的纤芯与包层间的折射率阶跃变化的，即纤芯内的折射率分布大 体上是均匀的，包层内的折射率分布也大体均匀，均可视为常数，但是纤芯和 包层的折射率不同，在界面上发生突变，如下图 (a)所示。光线的传播，依靠光 在纤芯和包层界面上发生的内全反射现象。 梯度光纤纤芯内的折射率不是常量，而是从中心轴线开始沿径向大致按抛 物线形状递减，中心轴折射率最大。因此，光纤在纤芯中传播时会自动地从折 射率小的界面向中心会聚，光纤 传播的轨迹类似正弦波形。梯度 光纤又称为自聚焦光纤。
光纤传感器基本原理
光纤传感器基本原理光纤传感器是一种利用光纤作为传感元件的传感器，它通过光纤中的光信号的强度、频率或相位的变化来感知和测量环境参数的传感器装置。
光纤传感器具有高可靠性、抗干扰能力强、响应速度快等优点，广泛应用于测量、通信、工业自动化等领域。
首先是光源部分：光源可以是激光器、LED等产生光信号的装置。
光源通过光纤传输光信号到目标位置，其中包括了传感器测量的环境参数。
然后是光纤部分：光纤是光信号传输的介质，通常由一根或多根光纤组成。
光纤可以是单模光纤或多模光纤，其核心材料通常是高纯度玻璃或塑料。
光信号通过光纤的内部反射来传输，通过改变光纤的长度、形状或者在光纤表面附加外界物质等方式，可以实现对环境参数的测量。
最后是光电检测器部分：光电检测器用于接收光信号并将其转化为电信号。
光电检测器可以是光电二极管、光电转换器等。
当光信号到达光电检测器时，光信号激发光电检测器产生电流变化，进而将光信号转化为电信号。
通过测量电信号的特征，如电流的强度、频率或相位的变化，可以获得环境参数的信息。
光纤传感器的工作原理有很多种，最常见的是基于光强度的测量。
当环境参数发生变化时（如温度、湿度、压力等），这些变化会导致光信号的强度发生变化。
光纤传感器通过测量光信号的强度变化来确定环境参数的变化情况。
另外一种常见的光纤传感器工作原理是基于光频率的测量。
当环境参数变化时，这些变化会引起光信号的频率移动。
通过测量光信号频率的变化，可以确定环境参数的变化情况。
还有一种光纤传感器工作原理是基于光相位的测量。
当环境参数变化时，这些变化会导致光信号的相位变化。
通过测量光信号相位的变化，可以确定环境参数的变化情况。
总之，光纤传感器利用光的传导性能来实现环境参数的测量和检测。
通过光源产生光信号，光信号经过光纤传输并最终转化为电信号。
根据光信号的强度、频率或相位的变化，可以获得环境参数的变化情况。
光纤传感器具有高可靠性、抗干扰能力强、响应速度快等优点，在各个领域得到广泛应用。
实验二 光纤传感器实验
一．光纤位移传感器的静态实验实验目的：了解光纤位移传感器的原理结构和性能实验原理：反射式光纤位移传感器的工作原理如图1所示。
光纤采用Y 型结构，两根光纤的一端合并在一起作为光纤探头，另一端一根作为光源光纤，一根作为接收光纤。
光纤只起传输信号的作用。
光发射器发出的红外光经光源光纤照射至反射面，被反射的光经接收光纤送至光电转换器将接收到的光信号转化为电信号。
接收光纤接收到的光强取决于反射体和光纤探头之间的距离，其定性关系如图2所示。
图1. 光纤位移传感器的原理图图2. 输出电压V 和X 的定性关系所需元器件：主副电源、差动放大器、F/V 表、光纤传感器、振动台 实验步骤：（1） 按图3的方式接线：因光电传感器的内部转换电路已经安装好了，所以可将电信号直接经差动放大器后输出。
F/V 表置2V 档、开启主副电源，差动放大器的增益调到最大。
输出电压X光源光纤反射面图3 光纤传感器实验的接线图（2）调节测微头，使光纤探头与反射片刚好接触，调节差动放大器的零位旋钮使得F/V表的读数尽量为零。
（3）旋转测微头，使得光纤探头逐渐远离反射面，观察输出电压的小—大—小的变化过程。
（4）重复步骤2。
旋转测微头，每隔0.2mm读出一个电压值，并填入下表。
（5）作出V—X曲线，计算灵敏度S=△V/△X及线性范围。
二光纤传感器测量电机转速的实验实验目的：了解光纤位移传感器的测速应用。
实验原理：在电机上贴有两片对称的反光片用于反射光源光纤的出射光。
当光纤探头对准反光片时，接收光纤可以接收到光源光纤的反射光，输出电路有电压输出；当光纤探头和黑色表面相对时，接收光纤中无反射光，输出信号近似为零。
当电机转动时，光纤探头的对准面将发生黑—白—黑—白的周期变化，于是光纤传感器的输出电压也将按照小—大—小—大的形式发生变化，即输出电压为脉冲信号。
根据电压脉冲的频率即可推算出电机的转速。
所需单元和部件：除（一）中所用的器件外，增加小电机和示波器。
光纤温度传感器 (2)知识讲解
4.3半导体吸收型光纤温度传感器
半导体吸收型光纤温度传感器是利用半导体材料的吸收
光谱随温度变化而变化的特性实现的。 光通过半导体材料时，
材料会吸收一部分光子能量， 当光子能量超过半导体禁带宽
度能量Eg( T ) 时， 传输光的波长发生变化， 由于禁带宽度随
温度的变化而变化， 因此半导体材料吸收的波长会随温度而
光探头是由半导体材料GaAs 制作， 其厚度 约100 M，两边抛光， 镀增透膜， 探头与光纤芯 的连接如图所示。
传感头结构图 此传感器其温度测量范围在- 10~120 ℃ ， 精确度可达1 ℃ ， 响应时间22 s， 特别适合超长距离和恶劣环境下的应用。
基于半导体GaAs 对近红外光的吸收波峰值随温度 升高向长波长移动从而引起透射率随温度变化而变化这 一特性设计了一种单光路的半导体吸收式光纤温度传感 器。测温系统原理图如图所示：
和传输型两种。 功能型光纤温度传感器是利用光纤的各种特性( 相位、偏
振、强度等) 随温度变换的特点， 进行温度测定。 这类传感器尽管具有
传!、 感!合一的特点， 但也增加了增敏和去敏的困难。 传输型光纤温度
传感器的光纤只是起到光信号传输的作用， 以避开测温区域复杂的环境。
对待测对象的调制功能是靠其他物理性质的敏感元件来实现的。 这类传
光纤传感器的优点1灵敏度高2几何形状具有多方面适应性可以制成任意形状的光纤传感器3可以制造传感各种不同物理信息如声磁温度旋度等的器件4可以用于高压电气噪声高温腐蚀或其他恶劣环境5而且具有与光纤遥测技术的内在相容性6测量速度快光的传播速度最快且能传送二维信息因此可用于高速测量
4.1光纤温度传感器的原理
敏感测头结构
采用经研磨并抛光厚度达200 m， 面积约2mm ? 2 mm 的GaAs 片， 将其垂直置于直径为2。 49mm 的陶瓷套管中 。 将GaAs 片粘在一边的陶瓷插芯端面， 将光纤对准并固定。 实验证明: 该单光路光纤温度传感器的测量精度可达到% 1 ℃ ， 响应时间在20 s 之内， 有良好的长期稳定性、重复性; 在 20~ 70℃ 具有良好的线性， 在这个范围内对某些环境下( 如 石油工业、电力工业) 可得到广泛应用。 根据传感头内的各部 分材料特性， 以及光纤的热稳定性， 这种传感器可在- l0~ 300 ℃内正常工作。 上面2 种传感器后者比前者在响应时间及适用温度范围方面均
光纤传感器的特点有哪些
1. 光纤传感器的特点有哪些，并就某种应用领域举例说明利用了光纤传感器的哪些优点。
(1) 传感器探头尺寸小，易于在狭小空间实现对被测量的检测；(2) 由于依靠光子而不是电子来感受和传输信号，所以传感器电绝缘、防燃、防爆、抗电磁干扰、安全性好；(3) 由于光纤本身多由石英制成，可耐酸碱腐蚀、可在高温、高压环境下使用；(4) 光子在光纤中的传输损耗低，并可以柔性弯曲，适合远距离在线检测；(5) 光纤传感器灵敏度高、信号频带宽；(6) 光纤传感器种类繁多、可根据不同的使用场合和要求，选用不同种类的结构形式和检测方法。
精密机械测量（测量内螺纹、内孔径）：光纤传感器探头尺寸小，易于在狭窄的空间中检测2. 画图说明光纤光栅的结构、特性以及其在电流测量和倾斜角度测量时的原理。
一宽谱光源入射进入光纤，经过光纤光栅会有的光反射，其他光透射。
反射的中心波长，跟光栅周期Λ、纤芯的有效折射率n 有关。
因此，当外界引起光纤光栅温度、应力改变时，会导致反射的中心波长的变化。
中心波长移动量与温度、应变的关系g 12g k k T λελ∆=∆+∆因此得到表达式()f λε∆=∆电流传感器方案倾斜角度传感器方案3.画图并说明光纤耦合器与光纤环形器在功能上有什么区别。
耦合器：将输入信号分成两路或者更多路输出，或者将两路或更多路输入信号合并成一路输出。
光信号在每条支路分配的比例可以不相同。
方向性：光从端口入射，只能从另一端口射；双向性：光从哪边端口入射都可以。
环形器：偏振现象。
作为一个单行道使光通过一系列的端口，进入端口1的光必须到端口2，进入端口2的光必须到端口3，以此类推。
4.画图并说明光纤耦合器与光开关在功能上有什么区别。
光开关：（3个）①将某一光纤通道的光信号切断或开通；②将光信号从某一光纤通道转移到另一光纤通道；③在同一光纤通道中，将某一波长的光信号转换为另一波长的光信号。
5.画图并说明光纤耦合器与波分复用器和解波分复用器在功能上的区别。
光纤传感器原理及应用技术
光纤传感器原理及应用技术光纤传感器是一种基于光学原理进行测量和检测的传感器，它通过利用光纤的特性，将光信号转换为电信号，实现对被测量物理量的测量。
光纤传感器具有高精度、即时响应、抗干扰能力强等优点，在许多领域得到了广泛的应用。
光纤传感器的原理是基于光的传播和反射原理。
光纤是一种由光纤芯和包覆层组成的细长材料，光信号在光纤芯内由于全反射而传输。
当外部环境发生变化时，比如温度、压力、湿度等物理量发生变化时，会引起光纤芯的折射率发生变化，进而改变光信号传播的特性，通过对光信号的检测和分析，可以得到被测物理量的信息。
1.光纤光栅传感器：光纤光栅传感器是一种利用光纤中的光栅结构实现测量的技术。
当外界物理量作用于光栅上时，光栅的折射率、光栅常数等参数会改变，进而改变光纤中光信号的传播特性。
利用对光信号的分析，可以实现对温度、压力、应变等物理量的测量。
光纤光栅传感器具有高精度、远距离传输、抗干扰能力强等优势，在工业、航空航天、环境监测等领域得到广泛应用。
2.光纤光耦合传感器：光纤光耦合传感器是一种利用光纤与被测物之间的光耦合效应实现测量的技术。
光纤输入端将光源发出的光信号通过总反射等机制输入到被测物上，在被测物上发生反射、散射等光学效应后，再传回到光纤输出端。
通过对光信号的分析，可以得到被测物的信息，如距离、位置、形变等。
光纤光耦合传感器可以实现远距离测量、抗干扰能力强等优点，广泛应用于机械制造、机器人、石油勘探等领域。
3. 光纤陀螺仪：光纤陀螺仪是一种利用光学运动学原理实现姿态变化测量的传感器。
光纤陀螺仪利用光纤中的Sagnac效应，在光纤环结构中通过激光的传播过程实现对旋转加速度和角速度的测量。
光纤陀螺仪具有无惯性元件、高精度、稳定性好等优点，在惯导、导航、航空航天等领域得到广泛应用。
总之，光纤传感器以其高精度、远距离传输、抗干扰能力强等优点，在物理量测量领域得到了广泛的应用。
随着光学技术的不断发展，光纤传感器的性能会不断提升，应用领域也会不断拓展。
传感器习题 (2)
一、填空题（每空1分，共28分）1.依据传感器的工作原理，传感器分三个部分组成。
2.变间隙式电容传感器的非线性误差与极板间初始距离d0之间是。
3.依据光纤传感器的原理，可以分为与器。
4.内光电效应分为：和。
5.敏感光栅越窄，基长越长的应变计，其横向效应引起的误差越 (大/小)。
6.差动变压器两个次级线圈采用连接，原副线圈间靠耦合，7.输出特性曲线呈型。
8.按用途分类光纤可分为:和9.相位检测方法:(1)(2)(3)10.光在光纤中传播的基本原理可以用或的概念来描述。
11.根据转换原理，电感式传感器分为和两种，按结构自感式又可分为、和等。
12.红外热辐射传感器，从原理上又可分为热电型和量子型。
13.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法14.热敏电阻有三种类型，即15.半导体湿度传感器响应时间分为和。
16.根据菲涅尔定律，光线在折射率分别为n1和n2的不同介质的分界面上会产生，折射定律为112 217.电容式传感器分为和三种。
18.电容传感器将被测非电量的变化转换为变化的传感器。
19.霍尔传感器的零位误差主要由不等位电动势和寄生直流电动势引起的。
20.直流电桥按桥臂工作方式不同可分为、和。
21.相位型光纤传感器通常使用相位检测的方法，该方法主要包括：等三种方法。
22.为了减小，采用差动变隙式电容传感器，其灵敏度相比单体。
23.若两个应变量变化相同的应变片接入测量电桥的相对桥臂，则电桥的输出将24.热电偶的热电势由和组成。
25.电阻丝绕制成敏感栅后，长度不变，则其灵敏系数比电阻丝的灵敏系数。
26.空气介质变隙式电容传感器中，提高灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器27.热电偶工作原理是基于效应，其热电势包括电势和电势。
28.某一铂电阻温度传感器，测量温度范围为0～100℃，测量温度为50.2℃，实际温度为50.0℃，绝对误差为0.2，引用相对误差为。
光纤传感器的原理和应用
光纤传感器的原理和应用光纤传感器是一种利用光纤作为传感器的基础元件，通过光的波导和传输特性来感知和测量环境参数的器件。
它具有高灵敏度、宽测量范围、抗干扰能力强等特点，在工业、医疗、环境监测等领域有广泛的应用。
本文将详细介绍光纤传感器的工作原理以及其在不同应用领域中的具体应用。
一、光纤传感器的工作原理光纤传感器的工作原理基于光的传输和波导特性。
它利用光纤的高折射率和内部的光波导效应，将入射的光信号沿着光纤进行传输，并通过测量光信号的改变来获得环境参数的相关信息。
1. 光纤传感器的结构光纤传感器由光纤、光源、检测器和信号处理器组成。
光源产生光信号，通过光纤传输到检测器上，检测器接收到光信号并转换为电信号，再经过信号处理器进行放大、滤波和数字化处理。
2. 光纤的传输特性光纤传感器利用光纤的传输特性进行环境参数测量。
一般来说，光纤的折射率会随着环境参数的变化而改变，例如温度、压力、应变等。
通过测量光信号在光纤中的传播时间、相位差、幅度变化等参数，可以确定环境参数的数值。
3. 光纤传感器的工作原理光纤传感器根据不同的测量原理可以分为多种类型，例如光纤布拉格光栅传感器、光纤衍射光栅传感器、光纤受限传感器等。
这些传感器利用光纤的特殊结构和波导特性，通过测量光信号的衰减、干涉、散射等变化来获得环境参数的相关信息。
二、光纤传感器的应用光纤传感器具有高灵敏度、快速响应、抗干扰能力强等优势，在多个领域中得到了广泛的应用。
1. 工业应用光纤传感器在工业领域中被广泛应用于压力、温度、湿度等参数的测量。
例如，光纤布拉格光栅传感器可以用于监测桥梁、管道等结构的应变变化，以及测量机械设备中的应力分布情况。
光纤传感器还可以用于燃气、液体等介质的检测和监测。
2. 医疗应用光纤传感器在医疗领域中的应用较多，例如用于血氧饱和度监测、生物体内脉搏测量、呼吸检测等。
由于光纤传感器具有非接触式测量的特点，可以大大提高患者的舒适度和安全性。
3. 环境监测光纤传感器在环境监测中起到重要的作用。
二光纤传感器原理
光纤多普勒系统
激光器 f0
f0
f0
f1
f0-f1
以速度v运动的被测物体
f0±Δf
混频
f1±Δf
Δf
v
典型应用
血液流动速度监测传感器 运动物体速度监测传感器
四．相位调制
概念 利用外界因素改变光纤中光波的相位，通过测量光相位的变化来测量外界物理量。
分布式传感
分布式光纤传感技术是在70年代末提出的,它是随着现在光纤工程中仍应用十分广泛的光时域反射(ＯＴＤＲ)技术的出现而发展起来的。在这十几年里,产生了一系列分布式光纤传感机理和测量系统,并在多个领域得以逐步应用。目前,这项技术已成为光纤传感技术中最具前途的技术之一。
原理图
特 点
测量各种辐射，例如x射线的大小。 灵敏度高、线性范围大。 实时性强。 典型应用：卫星外层空间剂量的监测；核电站、放射性物质堆放处辐射量的大面积监测。
其它强度调制方法 利用光纤模斑斑图的强度随外界参数影响的变化，来测量待测物理量。 ........
光程差为： 相位差为： 出射光波的光强为： 由光强的变化可以测得外界参量的大小。 主要应用：光纤电压传感器
3.光弹效应 定义：当物质的某个方向存在压力或张力时，则物质在该方向上的折射率和其它方向的折射率不同，设该方向上的偏振光的折射率为ne, 与之垂直方向上的偏振光的折射率为no，则： Δn=no-ne=kP K为物质的压强光学系数，P为外加压强。
光纤强度调制传感器的原理图
特 点
技术简单，可靠，成本低。 可以采用多模光纤。 光纤的连接与耦合容易，所使用的光纤连接器与耦合器已经商品化。 光源可以采用非相干光源，如输出稳定的LED等。
构成传感器探头的物理机理
第四章 强度调制型光纤传感器2.
第四章 强度调制型光纤传感器
4.4 光模式强度调制
第四章 强度调制型光纤传感器
4.4 光模式强度调制
第四章 强度调制型光纤传感器
4.4 光模式强度调制
第四章 强度调制型光纤传感器
4.4 光模式强度调制
甲烷是易爆气体，也是多种液体燃料的主要成分，同时也 被认为是温室效应最重要的气体之一，据报导甲烷吸收红外线 能力是一氧化碳的15~30倍，占据整个温室贡献量的15%。
第四章 强度调制型光纤传感器
4.4 光模式强度调制
组成
发射光纤、受待测量控制的可动光闸和接收光纤
调制原理
在发送光纤和接收光纤之间加入一定形式的受待 测量控制的可动光闸，对进入接收光纤的光束产 生一定程度的遮挡，产生光强度调制，进而实现 测量。
光闸形式
固体材料、液体、遮光片、光栅、码盘、待测 物体本身等。
通常发送光纤不动， 而接收光纤可以作横向 位移、纵向位移或转动, 实现对发射光纤与接受 光纤之间偶和效率的调 制，改变光电探测器所 接受的光强度，从而实 现对位移(或角位移)、 压力、振动、温度等物 理量的测量。
第四章 强度调制型光纤传感器
4.3 透射式强度调制
优点：结构简单
不足：灵敏度低、动态范围小
透射式– 振动 、位移等
*缺点：需要精密机械调整和固定装置
反射式
* 无需精密调整装置
第四章 强度调制型光纤传感器
4.4 光模式强度调制
传感头：多模光纤 机理：芯模 包层模 类型：光模式强度调制
最小可测位移：0.01nm；动态范围：110dB 可测压力、水声等
第四章 强度调制型光纤传感器
检测生产流水线上瓶盖及商标
第四章 强度调制型光纤传感器
光纤传感器的原理和应用
光纤传感器的原理和应用光纤传感器是一种基于光纤技术的传感器，通过光纤的传输和延时特性来实现对物理量的测量和检测。
它具有高精度、快速响应、抗干扰能力强等优点，被广泛应用于工业、医疗、环境监测等领域。
本文将介绍光纤传感器的基本原理和常见的应用场景。
一、光纤传感器的基本原理光纤传感器是利用光纤波导结构的特性来实现物理量的测量和检测。
光纤波导是一种能够将光信号传送的导光器件，其核心部分是由折射率高于外部包层的光纤芯构成。
基于光的干涉、散射、吸收等特性，光纤传感器能够实现对温度、压力、位移、浓度等多种物理量的测量。
1. 光纤干涉型传感器光纤干涉型传感器是利用光的干涉效应来测量物理量的一种传感器。
光信号在光纤中传播时，受到温度、应变等物理量的影响，使得光的相位发生改变。
通过测量光的相位差，可以确定物理量的大小。
常见的光纤干涉型传感器有光纤布拉格光栅传感器、光纤干涉仪传感器等。
2. 光纤散射型传感器光纤散射型传感器是利用光在光纤中的散射效应来测量物理量的一种传感器。
光信号在光纤中传输时，会与光纤中的杂质或结构缺陷散射，通过测量散射光的特性来推断物理量的变化。
常见的光纤散射型传感器有光时域反射计传感器、拉曼散射光纤传感器等。
3. 光纤吸收型传感器光纤吸收型传感器是利用光在光纤中的吸收效应来测量物理量的一种传感器。
光信号在光纤中传输时，会被光纤材料吸收，通过测量吸收光的强度来判断物理量的变化。
常见的光纤吸收型传感器有红外光纤传感器、光纤化学传感器等。
二、光纤传感器的应用领域光纤传感器具有灵敏度高、抗干扰能力强等优点，被广泛应用于各个领域。
以下是几个典型的应用场景。
1. 工业自动化光纤传感器在工业自动化领域中，常用于测量温度、压力、液位等物理量，用于控制和监测生产过程。
例如，光纤温度传感器可以实时监测设备的温度变化，及时进行报警和控制；光纤压力传感器可以监测管道中的压力变化，用于流体控制和安全保护。
2. 医疗领域光纤传感器在医疗领域中，常用于生理参数的监测和诊断。
光纤传感器原理
光纤传感器原理光纤传感器原理光纤传感器是一种利用可检测光动态变化信号的新兴技术，由多模光纤组成，主要应用在储力、测量及监控。
它能够根据传感环境中光强度变化而发出色散、散射、衍射或吸收等现象，从而对外界的光信号进行测量和引发。
一、原理介绍1、基本原理光纤传感器的基本原理是，当任何场景或表面的光照条件发生改变时，它会改变光纤内传输的光信号，从而实现色散、衍射、散射或吸收等及其他物理和光学行为的测量和引发。
2、可测量的因素光纤传感器可以对外界光源或探测平面内的发光物体（如钢轨或轨道铺设物）的位移、温度、湿度、压力等进行测量和引发，其原理是可检测光动态变化信号，它可从多种现象中获取信号，如：检测不可见光，检测红外线管、检测射线管、检测激光管等因素。
二、光纤传感器的优点1、测量精度高光纤传感器具有精确度高、测量精度高、可靠性强、适用于恶劣环境等优点，可实现物体位移较小量程的精准测量，同时能够保证较高的稳定性和耐用性。
2、使用简便光纤传感器由多模光纤组成，不受电磁场干扰，且能够进行全局性水平和垂直方向的测量，能够对外界物体状态进行实时跟踪，具有使用简便的优点。
3、应用灵活光纤传感器的适用范围比较广泛，涵盖了工业控制、照明控制、安全防护、土木设计以及农业检测等多个领域，体积小、灵活多变，能够根据不同的环境条件实现定制化。
三、发展前景随着5G、物联网和大数据等科技成果的不断推动，光纤传感器将受到越来越多的关注它在工业自动化和智能监控方面有着广泛的应用前景，尤其是随着电子技术发展和新材料应用的普及，其应用领域将不断扩大。
此外，随着AI技术的发展，光纤传感器可以应用于机器人等自动控制领域，在自主性的机械运动控制中实现更高精度的测量和引发，实现智能控制并避免人为错误。
总之，光纤传感器具有可靠性高、精度高、应用灵活、维护方便等优点，它已经成为当今新兴技术中最受欢迎的检测和测量工具，在工业自动化以及各个领域的应用可望获得更多的成功。
(完整word版)检测原理-实验二-光纤传感器测速实验
实验报告课程名称检测原理题目名称光纤传感器测速实验学生学院自动化学院专业班级学号学生姓名指导教师2016 年12月20 日一、实验目的了解光纤传感器测速原理。
二、实验内容和要求本光纤传感器为反射式，光纤采用Y型结构，两束多模光纤合并于一端组成光纤探头，一束作为接收，另一端作为光源发射，近红外二极管发出的近红外光经光源光纤照射至电机的旋转叶片，由叶片反射的光信号经接收光纤传输至光电转换器转换为电信号，反射光的强弱与反射物与光纤探头的距离成一定的比例关系，通过对光强的检测就可得电机的转速。
三、实验方案1.取下光纤光电实验模块的光纤探头装在主机上的支架上，光纤缎面垂直对准小电机叶片。
2.主机上的电压／频率表旋至2KHZ位置，示波器探头置实验模块的光纤位移变换器的输出端VOUT，检测脉冲波形。
3.模块的光纤位移传感变换器输出端接至整形电路输入端，输出端TTLV0接至主机上的“转速信号入”端。
4.开启主机与模块的电源，“电机控制”置“开”调节转速从慢至快，记录实验数据于表4-1。
四、实验结果及数据处理1、实验数据表4-1 光纤位移传感器测速数据11729567884104频率（HZ）转速（X）0.58.514.528394252X=式中N－频率表读数Z－电机叶片数（电机叶片为2）2、根据实验数据画出f-x曲线，如下图所示：图5-2 f-x曲线图五、思考题思考光纤传感器的特点，本实验测速误会有哪些？答：有外部光源影响和实验器材老化六、心得体会通过这次实验，我了解了光纤传感器测速的基本原理。
在实验过程中我们也遇到了一些问题，从这些问题中，我也明白了实验出错了应该思考可能是哪里出问题，一步一步排除，而不是盲目的检查线路或者直接就寻求别人的帮忙，查错的过程我们能学得更多。
光纤光栅传感器基本原理之二,光纤光栅传感原理
北诺®毛细®光纤光栅传感器基本原理之二，光纤光栅传感原理在上一篇《北诺®毛细®光纤光栅传感器基本原理之一，波的反射与叠加》文章中，我们通过声波来类比光波，给出了大家了解北京大成永盛科技有限公司生产的北诺®毛细®系列无缝钢管光纤光栅传感器基本原理所需的前置知识——波的反射与叠加（干涉）。
今天我们将以此为基础，介绍光纤光栅传感器的基本原理。
本篇文章同样为科普性文章，非科研性文章，如果哪位朋友觉得本文有错误，也请来信指正。
光纤光栅传感器（Fiber Grating Sensor）属于光纤传感器的一种，基于光纤光栅的传感过程是通过外界物理参量对光纤布拉格光栅（Bragg）波长的调制来获取传感信息，是一种波长调制型光纤传感器。
下图图1所示即为一根刻写了布拉格光纤光栅的光纤纤芯示意图（真实直径9微米）。
人们使用掩膜板、飞秒激光或者其它的加工方式，在光纤的纤芯部分形成无数条具有相同间距的弱反射面（我们在此暂不介绍更复杂的光栅），这些弱反射面被称为光纤光栅，各个弱反射面之间的距离被称为光栅栅距或光栅周期（我们一般用Λ这个符号来表示它——请记住这个符号，下文需要用到）。
图1利用上述光纤光栅就可以进行基本的传感测量，其原理如下图2所示：图2图2中间所示即是一根封装好的北诺®毛细®系列无缝钢管光纤光栅传感器：宽带入射光从传感器的一端进入光纤，遇到光纤光栅后，大部分波长的光作为透射光直接穿过光纤光栅，少部分特殊波长的光被反射了回去（请注意这个特殊波长，这就是我们每次要检测的对象，我们用λＢ来表示它）。
λＢ和我们前面所说的光栅栅距Λ有直接关系，表征其关系的数学表达式为：λＢ ＝２ｎｅｆｆΛ，其中λ为反射波长，ｎｅｆｆ是光纤纤芯折射率，Λ是光栅栅距。
接下来反射光进入光纤光栅解调仪（图上未标），被解调出波长信号λＢ。
由于连着传感设备，因此我们每时每刻都能够得到一个不同的测试波长信号λＢ。
光纤传感器的那些特点
光纤传感器的那些特点近年来，传感器在朝着灵敏、、适应性强、小巧和智能化的方向发展。
在这一过程中，光纤传感器这个传感器家族的新成员倍受青睐。
光纤具有很多优异的性能，例如：抗电磁干扰和原子辐射的性能，径细、质软、重量轻的机械性能；绝缘、无感应的电气性能;耐水、耐高温、耐腐蚀的化学性能等，它能够在人达不到的地方(如高温区)，或者对人有害的地区(如核辐射区)，起到人的耳目的作用，而且还能超越人的生理界限，接收人的感官所感受不到的外界信息。
光纤传感器是一种将被测对象的状态转变为可测的光信号的传感器。
光纤传感器是将光源入射的光束经由光纤送入调制器，在调制器内与外界被测参数的相互作用，使光的光学性质如光的强度、波长、频率、相位、偏振态等发生变化，成为被调制的光信号，再经过光纤送入光电器件、经解调器后获得被测参数。
整个过程中，光束经由光纤导入，通过调制器后再射出，其中光纤的作用首先是传输光束，其次是起到光调制器的作用。
与传统的传感器相比，光纤传感器具有独特的优点：(1)灵敏度高由于光是一种波长极短的电磁波，通过光的相位便得到其光学长度。
以光纤干涉仪为例，由于所使用的光纤直径很小，受到微小的机械外力的作用或温度变化时其光学长度要发生变化，从而引起较大的相位变化。
假设用10米的光纤，l℃的变化引起1000ard的相位变化，若能够检测出的小相位变化为0.01ard，那么所能测出的小温度变化为l0℃，可见其灵敏度之高。
(2)抗电磁干扰、电绝缘、耐腐蚀、本质安全由于光纤传感器是利用光波传输信息，而光纤又是电绝缘、耐腐蚀的传输媒质，并且安全可靠，这使它可以方便有效地用于各种大型机电、石油化工、矿井等强电磁干扰和易燃易爆等恶劣环境中。
(3)测量速度快光的传播速度快且能传送二维信息，因此可用于高速测量。
对雷达等信号的分析要求具有极高的检测速率，应用电子学的方法难以实现，利用光的衍射现象的高速频谱分析便可解决。
(4)信息容量大被测信号以光波为载体，而光的频率极高，所容纳的频带很宽，同一根光纤可以传输多路信号。
