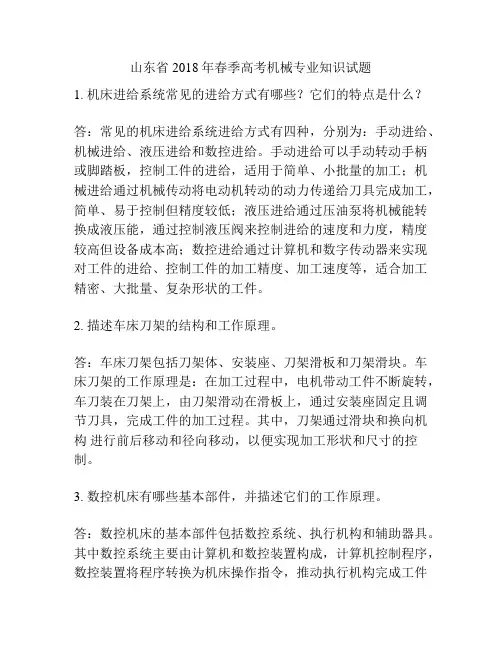

山东省2018年春季高考机械专业知识试题
山东省2018年春季高考机械专业知识试题
1. 机床进给系统常见的进给方式有哪些？它们的特点是什么？
答：常见的机床进给系统进给方式有四种，分别为：手动进给、机械进给、液压进给和数控进给。
手动进给可以手动转动手柄或脚踏板，控制工件的进给，适用于简单、小批量的加工；机械进给通过机械传动将电动机转动的动力传递给刀具完成加工，简单、易于控制但精度较低；液压进给通过压油泵将机械能转换成液压能，通过控制液压阀来控制进给的速度和力度，精度较高但设备成本高；数控进给通过计算机和数字传动器来实现对工件的进给、控制工件的加工精度、加工速度等，适合加工精密、大批量、复杂形状的工件。
2. 描述车床刀架的结构和工作原理。
答：车床刀架包括刀架体、安装座、刀架滑板和刀架滑块。
车床刀架的工作原理是：在加工过程中，电机带动工件不断旋转，车刀装在刀架上，由刀架滑动在滑板上，通过安装座固定且调节刀具，完成工件的加工过程。
其中，刀架通过滑块和换向机构进行前后移动和径向移动，以便实现加工形状和尺寸的控制。
3. 数控机床有哪些基本部件，并描述它们的工作原理。
答：数控机床的基本部件包括数控系统、执行机构和辅助器具。
其中数控系统主要由计算机和数控装置构成，计算机控制程序，数控装置将程序转换为机床操作指令，推动执行机构完成工件
加工的整个过程。
执行机构主要包括伺服电机和传动装置，通过推动传动件实现工件的进给、快速移动和主轴旋转等操作。
辅助器具主要包括机床的液压、气动、冷却、废料清理和检测等辅助装置，为数控机床的正常运行提供必要的保障。
数控线切割习题库
数控线切割习题库二、填空题1．线切割加工编程时，计数长度的单位应为μm 。
2．在型号为DK7632 的数控电火花线切割机床中，D 表示电加工机床。
3．放电通道又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。
4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为0.11 mm5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为脉冲宽度。
对于矩形波脉冲，它的值等于击穿延时时间加上放电时间。
6．在电火花加工中，连接两个脉冲电压之间的时间称为脉冲间隔。
7．电极丝的进给速度大于材料的蚀除速度，致使电极丝与工件接触，不能正常放电，称为短路。
8．在电火花线切割加工中，被切割工件的表面上出现的相互间隔的凸凹不平或颜色不同的痕迹称为条纹。
9．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于电极丝半径与放电间隙之和。
10. 在加工冲孔模具时，为了保证孔的尺寸，应将配合间隙加在凹模上。
11．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的面积总和称为切割速度，其单位为mm2 /min 。
12．电火花线切割加工过程中，电极丝的进给速度是由材料的蚀除速度和极间放电状况的好坏决定的。
伺服控制系统能自动调节电极丝的进给速度，使电极丝根据工件的蚀除速度和极间放电状态进给或后退，保证加工顺利进行。
13．在火花放电作用下，电极材料被蚀除的现象称为电蚀。
14．电火花线切割机床控制系统的功能包括⑴轨迹控制、⑵加工控制。
15．快走丝线切割最常用的加工波形是矩形波。
16．分组脉冲电源是高速走丝和低高速走丝两种线切割机床使用效果比较好的电源，比较有发展前途。
17．采用逐点比较法每进给一步都要经过如下四个工作节拍：⑴偏差判别、⑵拖板进给、⑶偏差计算、⑷终点判别。
18．电火花线切割加工过程中，电极丝与工件之间存在着“疏松接触”式轻压放电现象。
(完整版)数控线切割操作工应知考核试题及参考答案
21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（BE)A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 G Y L1D 、B17000 B50O0 B0050O0 G Y L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ) ，终点坐标B ( 5 , 0 ) ，其加工程序为（ C )A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B ）。
A 、差不多B 、小得很多C 、大很多D 、不确定。
24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。
如果要使加工的孔径为10 mm，则采用的补偿量应为（ D ）。
A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说法正确的有（ AD )A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说法正确的有（ AC )A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取G YB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YD 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱<︱Ye︱时，计数方向取G Y27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC)A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28 ．六西格玛的表示符号是（A）。
数控线切割操作工应知考核试题及参考答案Word版
21 •利用3B 代码编程加工斜线0A ,设起点0在切割坐标原点，终点A 的坐标为Xe 二17mm, Ye 二5mm ,其加工程序为(BE)A 、 B17 B5 B17 Gx LlB 、 B17000 B5000 B017000 Gx LlC 、 B17000 B5000 B017000 G Y LlD 、 B17000 B5000 B005000 G Y LlE 、 B17 B5 B017000 Gx Ll22 •利用3B 代码编程加工半圆AB ,切割方向从A 到B ,起点坐标A (-5,0),终点坐 标B ( 5 , 0 ),其加工程序为(C )A 、 B5000 BBO10000 GX SR2B 、 B5 BBO10000 GY SR2C 、 B5000 BB010000 GY SR2D 、 BB5000 B010000 GY SR?23 .电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相B 、小得很多 D 、不确定。
24 •用线切割机床加工直径为10 mm 的圆孔，在加工中当电极丝的补偿量设置为0. 12 mm 时，加工孔的实际直径为10. 02mnic 如果要使加工的孔径为10 mm,则采用的补偿量应为(D )。
A 、0. 10mmB 、0. 11mmC 、0. 12mmD 、0. 13mm25 .对于线切割加工，下列说法正确的有(AD )A 、 使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、 使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、 在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、 在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 •线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说法正确的有 (AC )28・六西格玛的表示符号是(A)oA 、6oB 、6工C 、65D 、6a中级部分1 .电火花线切割加工称为(B )。

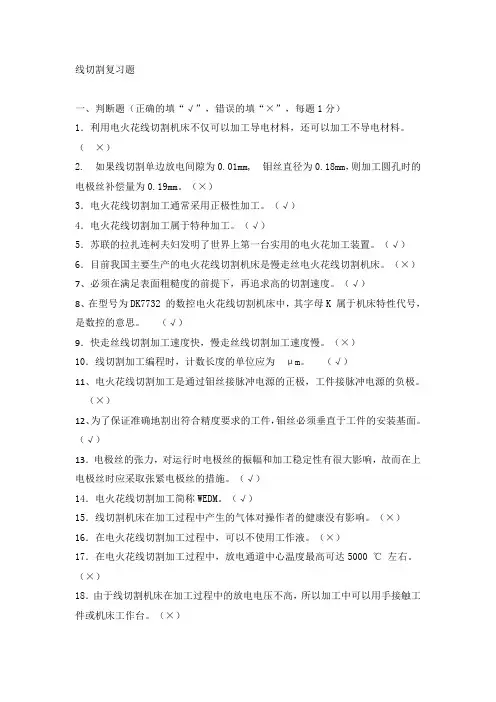

线切割复习题(有答案)
线切割复习题一、判断题（正确的填“√”，错误的填“×”，每题1分）1．利用电火花线切割机床不仅可以加工导电材料，还可以加工不导电材料。
（×）2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。
（×）3．电火花线切割加工通常采用正极性加工。
（√）4．电火花线切割加工属于特种加工。
（√）5．苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
（√）6．目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
（×）7、必须在满足表面粗糙度的前提下，再追求高的切割速度。
（√）8、在型号为DK7732 的数控电火花线切割机床中，其字母K 属于机床特性代号，是数控的意思。
（√）9．快走丝线切割加工速度快，慢走丝线切割加工速度慢。
（×）10．线切割加工编程时，计数长度的单位应为μm。
（√）11、电火花线切割加工是通过钼丝接脉冲电源的正极，工件接脉冲电源的负极。
（×）12、为了保证准确地割出符合精度要求的工件，钼丝必须垂直于工件的安装基面。
（√）13．电极丝的张力，对运行时电极丝的振幅和加工稳定性有很大影响，故而在上电极丝时应采取张紧电极丝的措施。
（√）14．电火花线切割加工简称WEDM。
（√）15．线切割机床在加工过程中产生的气体对操作者的健康没有影响。
（×）16．在电火花线切割加工过程中，可以不使用工作液。
（×）17．在电火花线切割加工过程中，放电通道中心温度最高可达5000 ℃左右。
（×）18．由于线切割机床在加工过程中的放电电压不高，所以加工中可以用手接触工件或机床工作台。
（×）二、选择题（每题1分）1．对于快走丝线切割机床，在切割加工过程中电极丝运行速度一般为（B ）。
A 、3～5m/sB 、8～10m/sC 、11～15m/sD 、4～8m/s 2．在线切割加工中，工件一般接电源的（A ）。
数控线切割操作工应知考核试题及参考答案
21 .利用3B 代码编程加工斜线OA ，设起点O 在切割坐标原点，终点A 的坐标为Xe =17mm , Ye = 5mm ，其加工程序为（BE)A 、Bl7 B5 B17 Gx L1B 、B17000 B5000 B017000 Gx L1C 、Bl7000 B5000 B017000 G Y L1D 、B17000 B50O0 B0050O0 G Y L1E 、B17 B5 BO17000 Gx L122 ．利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ) ，终点坐标B ( 5 , 0 ) ，其加工程序为（ C )A 、B5000 BBO10O00 GX SR2B 、B5 BBO10O00 GY SR2C 、B500O BBO10O00 GY SR2D 、BB5000 BO10O00 GY SR223 ．电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度相比（ B ）。
A 、差不多B 、小得很多C 、大很多D 、不确定。
24 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm时，加工孔的实际直径为10.02mm。
如果要使加工的孔径为10 mm，则采用的补偿量应为（ D ）。
A 、0.10mmB 、0.11mmC 、0.12mmD 、0.13mm25 ．对于线切割加工，下列说法正确的有（ AD )A 、使用步进电机驱动的线切割机床在线切割加工圆弧时，其运动轨迹是折线B 、使用步进电机驱动的线切割机床在线切割加工斜线时，其运动轨迹是一条斜线C 、在利用3B 代码编程加工斜线时，取加工的终点为编程坐标系的原点D 、在利用3B 代码编程加工圆弧时，取圆心为线切割加工坐标系的原点26 ．线切割加工中，当使用3B 代码进行数控程序编制时，下列关于计数方向的说法正确的有（ AC )A 、斜线终点坐标（Xe , Ye ) ，当︱Ye︱>︱Xe︱时，计数方向取G YB 、斜线终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YC 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱>︱Ye︱时，计数方向取G YD 、圆弧终点坐标（Xe , Ye ) ，当︱Xe︱<︱Ye︱时，计数方向取G Y27 ．电火花线切割加工过程中，工作液必须具有的性能是（ABC)A 、绝缘性能B 、洗涤性能C 、冷却性能D 、润滑性能28 ．六西格玛的表示符号是（A）。
线切割实操考试题和答案
线切割实操考试题和答案一、填空题1．线切割加工编程时，计数长度的单位应为( μm)。
2．在型号为DK7632 的数控电火花线切割机床中，D 表示( 电加工机床)。
3．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为(0.11 mm ) 4．电极丝的进给速度大于材料的蚀除速度时，道致电极丝与工件接触，不能正常放电，称为( 短路) 6．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于(电极丝半径)与(放电间隙)之和。
8．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的(面积)总和称为切割速度，其单位为(mm2 /min )。
10．在火花放电作用下，电极材料被蚀除的现象称为(电蚀) 。
12．快走丝线切割最常用的加工波形是(矩形波)。
14．电火花型腔加工常用的电极材料主要有纯铜和(石墨)。
15、电火花成形加工是将电极形状(复制)到工件上的一种工艺方法。
16. G指令大体上可分为两种类型：（）指令和非模态指令。
17、( 放电间隙) 是放电时工具电极和工件之间的距离。
20、线切割加工的主要工艺指标是(切割速度)、(加工精度) 、(表面粗糙度) 和电极丝损耗。
21．数控电火花线切割机床加工时的偏移量f与(电极丝直径)和(放电间隙)有关，计算式为( f=电极丝半径+单边放电间隙)24.数控线切割丝架上有三个进电块，上下各一个，用于( 高频)电源双线输入。
另一个用于断丝报警和自动对中心等功能检取信号用。
25.加工精度是指所加工工件的尺寸精度、( 形状精度)和位置精度的总称。
26.当处于正常加工状态时，电流表指示为加工电流的（平均值）。
28.装夹工件的（作用力）要均匀，不得使工件变形或翘起。
29.在线切割加工中，选择加工路线的原则是：以防止或减少工件（变形）为原则。
二、单项选择（选择正确的答案，将相应的字母填入题内的括号中。
线切割试题100道
火;C、调质;D、时效
a
第一台实用的电火花加工装置的发明时 A、1952 年;B、1943 年;C
1 间是（ ）
、1940 年;D、1963 年 b
1 电火花线切割加工属于（ ）。
A、特种加工;B、电弧加
工;C、切削加工
a
在快走丝线切割加工中，当其他工艺条 A、提高切割速度;B、表面
件不变时，增大开路电压，不可以（ 粗糙度变差;C、增大加工间
）。
、淬火之后，磨削之前;C、 淬火与磨削之后;D、淬火与
1
磨削之前
c
单选题 一般
单选题 一般 单选题 一般
单选题 一般
单选题 一般
单选题 单选题
一般 一般
单选题 一般
单选题 单选题
一般 一般
单选题 一般
单选题 一般
M00是线切割机床使用ISO代码编程时 A、启动丝筒电动机;B、关
在加工落料模具时，为了保证冲下零件
1 的尺寸，应将配合间隙加在凹模上。 A、√;B、×
上一程序段中有了G02 指令，下一程序
1 段如果仍是G02 指令，则G02 可略。 A、√;B、×
机床在执行G01 指令时，电极丝所走的
1 轨迹在宏观上一定是一条直线段。
A、√;B、×
机床数控精度的稳定性决定着加工零件
a
传动齿轮间隙的消除可采用偏心调整
单选题 一般
1 法，它属于柔性调整。
A、√;B、×
b
自封式滚动导轨具有运动不易受外力影
响，防尘条件好等优点；其缺点是结构
复杂，工艺性较差。这种结构的导轨通
单选题 一般
1 常用在小型线切割机床上。
A、√;B、×
a
数控线切割习题库的参考答案.doc
数控线切割习题库的参考答案一、判断题1．× 2.× 3．√ 4．× 5．× 6．×7．√8．√ 9．× 10．×11．× 12．×13．×14．√15．√ 16．√ 17．×18 ．√19．√20．√× 21．√22．√23．√ 24．× 25．√ 26．√ 27．×28．√ 29．× 30．× 31．×32．√33．× 34．×35．√ 36．× 37．× 38 . √39．× 40．√ 41．√ 42．×43．√ 44．× 45．× 46．× 47．× 48．× 49．√ 50．× 51．× 52．×53．× 54．√ 55．× 56．√ 57. √ 58．√ 59．×60．√62．√62．×63．√ 64．× 65．√ 66．√ 67 √ 68．√69．×70．√ 71．√二填空题1．μm 2．电加工机床 3．放电通道 4． 0.11 5．脉冲宽度、放电 6．脉冲间隔7．短路8．条纹9．电极丝半径、放电间隙10.凹模11．面积、mm2/min 12．、伺服控制系统13．电蚀14．轨迹控制、加工控制 15．矩形波16．分组脉冲17．偏差判别、拖板进给、偏差计算、终点判别 18．疏松接触 19．轴向调节法、径向调节法20．张力、张紧电极丝21．强度高、单色性好、相干性好、方向性好22．离子束加工23．等离子体24．直线控制、连续控制或称轮廓控制25．开环、码盘、半闭环、光栅、全闭环26．单向桥式整流电路 27．放大作用28．石墨二、选择题1.A 2 . B 3．AB ）4．ABC 5 .AB 6 .ABD 7． AC 8 .A B 9 . C 10 .AD 11.ACD 12 ．ABCD 13 ． B 14 ．C 15.ABC 16 ．ABC 17 .B）18．ABCD 19 .C20 ．B 21 .BE 22 ． C 23 ． B 24 ． D 25 ．AD 26 ． AC27 ． ABC 28 ．A 29 ．B 30 ．B 31． D 32 ．A 33 ． B 34 ． C 35． B 36．A 37． CD 38． B 39 ． A 40 ．C 41 C 42．ABCD 43 . D 44 D 45. D ）46 ．ABC 47 . C 48 . C49 .B 50 .D 51 C 52．A 53． A 54．BC 55．C 56． ABCD 57． A 58．ABCD 59． C 60． A 61． AB 62． ABC 63． AB 64． C 65．BCD 66．D 67．ABC 68．AB 69． B 70．A 71．ABC 72．BC 73．A 74． B 75． C 76．ABC 77．CD78．CD79 ．D80 B三、简答题1．答：（1）脉冲峰值电流要适当，并便于调整。
(完整版)线切割试题
线切割试题数控线切割习题库一、判断题（正确的填“√”，错误的填“×”）1．利用电火花线切割机床不但能够加工导电资料，还可以够加工不导电资料。
×2.若是线切割单边放电缝隙为 0.01mm, 钼丝直径为 0.18mm ，则加工圆孔时的电极丝补偿量为0.19mm 。
×3．电火花线切割加工平时采用正极性加工。
√4．脉冲宽度及脉冲能量越大，则放电缝隙越小。
×5．在慢走丝线切割加工中，由于电极丝不存在耗费，因此加工精度高。
×6．在设备维修中，利用电火花线切割加工齿轮，其主要目的是为了节约资料，提高资料的利用率。
×7．电火花线切割加工属于特种加工。
×8．苏联的拉扎连柯夫妇发了然世界上第一台合用的电火花加工装置。
√9．当前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
√10．由于电火花线切割加工速度比电火花成形加工要快好多，因此电火花线切割加工部件的周期就比较短。
×11．在电火花线切割加工中，用水基液作为工作液时，在开路状态下，加工缝隙的工作液中不存在电流。
×12．在快走丝线切割加工中，由于电极丝走丝速度比较快，因此电极丝和工件间不会发生电弧放电。
×13．电火花线切割不能够加工半导体资料。
×14 ．在型号为 DK7732 的数控电火花线切割机床中，其字母K 属于机床特点代号，是数控的意思。
√15 ．在加工落料模具时，为了保证冲下部件的尺寸，应将配合缝隙加在凹模上。
√16 ．上一程序段中有了G02 指令，下一程序段若是仍是G02 指令，则G02 可略。
√17 ．机床在执行 G00 指令时，电极丝所走的轨迹在宏观上必然是一条直线段。
√18 、机床数控精度的牢固性决定着加工部件质量的牢固性和误差的一致性。
×19．轴的定位误差能够反响机床的加工精度能力，是数控机床最要点的技术指标。
20．工作台各坐标轴直线运动的失动量是坐标轴在进给传动链上的驱动元件反向死区和各机械传动副的反向缝隙、弹性变形等误差的综合反响。
线切割考试试题及答案精品资料
线切割考试试题姓名成绩一、判断题（正确的填“√”，错误的填“×”，每题2分）1．利用电火花线切割机床不仅可以加工导电材料，还可以加工不导电材料。
（）2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。
（）3．电火花线切割加工通常采用正极性加工。
（）4．脉冲宽度及脉冲能量越大，则放电间隙越小。
（）5．在慢走丝线切割加工中，由于电极丝不存在损耗，所以加工精度高。
（）6．在设备维修中，利用电火花线切割加工齿轮，其主要目的是为了节省材料，提高材料的利用率。
（）7．电火花线切割加工属于特种加工。
（）8．苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
（）9．目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
（）10．由于电火花线切割加工速度比电火花成形加工要快许多，所以电火花线切割加工零件的周期就比较短。
（）二、填空题（每空3分）1．线切割加工编程时，计数长度的单位应为。
2．在型号为DK7632 的数控电火花线切割机床中，D 表示。
3．又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。
4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为 mm5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为。
对于矩形波脉冲，它的值等于击穿延时时间加上时间。
6．在电火花加工中，连接两个脉冲电压之间的时间称为。
三、选择题（每题3分）1 ．零件渗碳后，一般需要经（）处理，才能达到表面硬而耐磨的要求。
A 、淬火+低温回火B 、正火C 、调质D 、时效2 ．第一台实用的电火花加工装置的发明时间是（）A 、1952 年B、1943 年C 、1940 年D 、1963 年3．电火花线切割加工属于（）。
A 、放电加工B 、特种加工C 、电弧加工D 、切削加工4．在快走丝线切割加工中，当其他工艺条件不变时，增大开路电压，可以（）A 、提高切割速度B 、表面粗糙度变差C 、增大加工间隙D 、降低电极丝的损耗5 ．在线切割加工中，加工穿丝孔的目的有（）A 、保证零件的完整性B 、减小零件在切割中的变形C 、容易找到加工起点D 、提高加工速度三、简答题1．简述对电火花线切割脉冲电源的基本要求。
线切割考试试题及答案
线切割考试试题及答案文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]线切割考试试题姓名成绩一、判断题（正确的填“√”，错误的填“×”，每题2分）1．利用电火花线切割机床不仅可以加工导电材料，还可以加工不导电材料。
（）？2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。
（）3．电火花线切割加工通常采用正极性加工。
（）4．脉冲宽度及脉冲能量越大，则放电间隙越小。
（）5．在慢走丝线切割加工中，由于电极丝不存在损耗，所以加工精度高。
（）6．在设备维修中，利用电火花线切割加工齿轮，其主要目的是为了节省材料，提高材料的利用率。
（）7．电火花线切割加工属于特种加工。
（）8．苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
（）9．目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
（）10．由于电火花线切割加工速度比电火花成形加工要快许多，所以电火花线切割加工零件的周期就比较短。
（）二、填空题（每空3分）1．线切割加工编程时，计数长度的单位应为。
2．在型号为DK7632 的数控电火花线切割机床中，D 表示。
3．又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。
4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为 mm5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为。
对于矩形波脉冲，它的值等于击穿延时时间加上时间。
6．在电火花加工中，连接两个脉冲电压之间的时间称为。
三、选择题（每题3分）1 ．零件渗碳后，一般需要经（）处理，才能达到表面硬而耐磨的要求。
A 、淬火+低温回火B 、正火C 、调质D 、时效2 ．第一台实用的电火花加工装置的发明时间是（）A 、1952 年 B、1943 年C 、1940 年D 、1963 年3．电火花线切割加工属于（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重庆市开州巨龙中等职业技术学校
2018年秋机械专业《线切割》期末试卷
注意事项
1、考试时间：90分钟。
2、请首先按要求在试卷标封处填写您的班级、姓名、学号。
3、请仔细阅读各种题目的回答要求，在规定位置填写答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关内容。
一、填空题（26分，每题1分）
1．线切割加工编程时，计数长度的单位应为μm。
2．在型号为DK7632 的数控电火花线切割机床中，D 表示电加工机床。
3．放电通道又称为电离通道或等离子通道，在电火花加工中当介质击穿后电极间形成的导电的等离子体通道。
4．如果线切割单边放电间隙为0.02 mm，钼丝直径为0.18mm, 则加工圆孔时的电极丝补偿量为0.11 mm
5．在电火花加工中，加到间隙两端的电压脉冲的持续时间称为脉冲宽度。
对于矩形波脉冲，它的值等于击穿延时时间加上放电时间。
6．在电火花加工中，连接两个脉冲电压之间的时间称为脉冲间隔。
7．电极丝的进给速度大于材料的蚀除速度，致使电极丝与工件接触，不能正常放电，称为短路。
8．在电火花线切割加工中，被切割工件的表面上出现的相互间隔的凸凹不平或颜色不同的痕迹称为条纹。
9．在电火花线切割加工中，为了保证理论轨迹的正确，偏移量等于电极丝半径与放电间隙之和。
10. 在加工冲孔模具时，为了保证孔的尺寸，应将配合间隙加在凹模上。
11．在电火花线切割加工中，在保持一定的表面粗糙度前提下，单位时间内电极丝中心线在工件上切割的面积总和称为切割速度，其单位为mm2 /min。
12．电火花线切割加工过程中，电极丝的进给速度是由材料的蚀除速度和极间放电状况的好坏决定的。
伺服控制系统能自动调节电极丝的进给速度，使电极丝根据工件的蚀除速度和极间放电状态进给或后退，保证加工顺利进行。
13．在火花放电作用下，电极材料被蚀除的现象称为电蚀。
14．电火花线切割机床控制系统的功能包括⑴轨迹控制、⑵加工控制。
15．快走丝线切割最常用的加工波形是矩形波。
16．分组脉冲电源是高速走丝和低高速走丝两种线切割机床使用效果比较好的电源，比较有发展前途。
17．采用逐点比较法每进给一步都要经过如下四个工作节拍：⑴偏差判别、⑵拖板进给、⑶偏差计算、⑷终点判别。
18．电火花线切割加工过程中，电极丝与工件之间存在着“疏松接触”式轻压放电现象。
19．为了防止丝杠转动方向改变时出现空程现象，造成加工误差，丝杠与螺母之间不应有传动间隙。
消除丝杠与螺母之间的配合间隙，通常采取轴向调节法
和径向调节法。
20．电极丝的张力，对运行时电极丝的振幅和加工稳定性有很大影响，故而在上电极丝时应采取张紧电极丝的措施。
二、选择题（20分，每题2分）
1 ．零件渗碳后，一般需要经（A ）处理，才能达到表面硬而耐磨的要求。
A 、淬火+低温回火
B 、正火
C 、调质
D 、时效
2 ．第一台实用的电火花加工装置的发明时间是（B ）
A 、1952 年B、1943 年C 、1940 年 D 、1963 年
3.电火花线切割机床使用的脉冲电源输出的是（C ）
A 、固定频率的单向直流脉冲
B 、固定频率的交变脉冲电源
C 、频率可变的单向直流脉冲
D 、频率可变的交变脉冲电源
4.有关线切割机床安全操作方面，下列说法正确的是（B ）
A 、当机床电器发生火灾时，可以用水对其进行灭火
B 、当机床电器发生火灾时，应用四氯化碳灭火器灭火
C 、线切割机床在加工过程中产生的气体对操作者的健康没有影响
D 、由于线切割机床在加工过程中的放电电压不高，所以加工中可以用手接触工件或机床工作台
5 ．电火花线切割机床使用的脉冲电源输出的是（C）
A 、固定频率的单向直流脉冲
B 、固定频率的交变脉冲电源
C 、频率可变的单向直流脉冲
D 、频率可变的交变脉冲电源
6.对于快走丝线切割机床，在切割加工过程中电极丝运行速度一般为（B ）。
A 、3～5m/s
B 、8～10m/s
C 、11～15m/s
D 、4～8m/s
第1页（共6页）第2页（共6页）
7.利用3B 代码编程加工半圆AB ，切割方向从A 到B ，起点坐标A （-5 , 0 ），终点
坐标B ( 5 , 0 ) ，其加工程序为（C）。
A 、B5000 BBO10O00 GX SR2
B 、B5 BBO10O00 GY SR2
C 、B500O BBO10O00 GY SR2
D 、BB5000 BO10O00 GY SR2
8.电火花线切割加工机床脉冲电源的脉冲宽度与电火花成形加工机床脉冲电源的脉冲宽度
相比（B）。
A 、差不多
B 、小得很多
C 、大很多
D 、不确定。
9 ．用线切割机床加工直径为10 mm的圆孔，在加工中当电极丝的补偿量设置为0.12 mm 时，加工孔的实际直径为10.02mm。
如果要使加工的孔径为10 mm，则采用的补偿量应为（D）。
A 、0.10mm
B 、0.11mm
C 、0.12mm
D 、0.13mm
10.快走丝线切割最常用的加工波形是（B ）
A 、锯齿波
B 、矩形波
C 、分组脉冲波
D 、前阶梯波
三、判断题（40分，每题2分）
1．利用电火花线切割机床不仅可以加工导电材料，还可以加工不导电材料。
×
2. 如果线切割单边放电间隙为0.01mm, 钼丝直径为0.18mm，则加工圆孔时的电极丝补偿量为0.19mm。
×
3．电火花线切割加工通常采用正极性加工。
√
4．脉冲宽度及脉冲能量越大，则放电间隙越小。
×
5．在慢走丝线切割加工中，由于电极丝不存在损耗，所以加工精度高。
×
6．在设备维修中，利用电火花线切割加工齿轮，其主要目的是为了节省材料，提高材料的利用率。
×
7．电火花线切割加工属于特种加工。
√
8．苏联的拉扎连柯夫妇发明了世界上第一台实用的电火花加工装置。
√
9．目前我国主要生产的电火花线切割机床是慢走丝电火花线切割机床。
×
10．由于电火花线切割加工速度比电火花成形加工要快许多，所以电火花线切割加工零件的周期就比较短。
×
11．在电火花线切割加工中，用水基液作为工作液时，在开路状态下，加工间隙的工作液中不存在电流。
×
12．在快走丝线切割加工中，由于电极丝走丝速度比较快，所以电极丝和工件间不会发生电弧放电。
×
13．电火花线切割不能加工半导体材料。
×
14．在型号为DK7732 的数控电火花线切割机床中，其字母K 属于机床特性代号，是数控的意思。
√
15，在加工落料模具时,为了保证冲下零件的尺寸,应将配合间隙加在凹模上。
√16,上一程序段中有了G02指令,
17,机床在执行G00指令时,
18
19
20
四、简答题（14分）
如下图示Φ50的圆凸模，切入长度为5mm,序。
答：按增量坐标方式编程，程序为：
G92X0Y0
G91
G41D100
G01X5000
G02X50000Y0I25000J0
G02X-50000Y0I-25000J0
G40
G01X-5000
M02
按绝对坐标方式编程，程序为：
G92X0Y0
G90
G41D100
G01X5000
G02X55000Y0I25000J0
G02X5000Y0I-25000J0
G40
G01X0
M02
注：按任一种方式编程。
第5页（共6页）第6页（共6页）。
