手机stacking设计方案分析

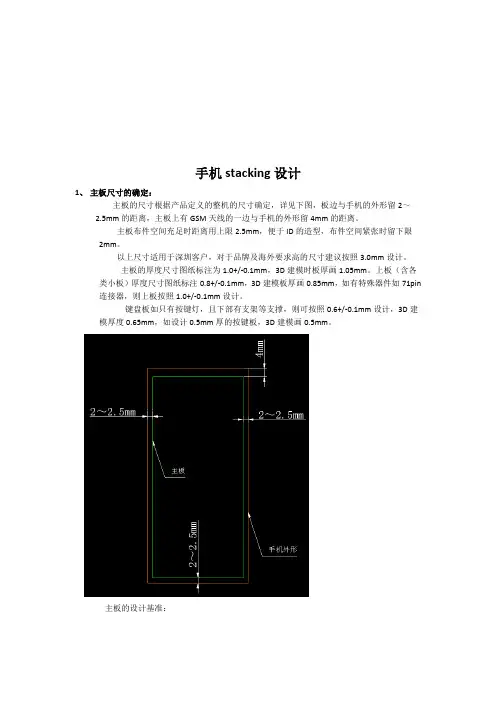

手机stacking设计1、主板尺寸的确定：主板的尺寸根据产品定义的整机的尺寸确定，详见下图，板边与手机的外形留2～2.5mm的距离，主板上有GSM天线的一边与手机的外形留4mm的距离。
主板布件空间充足时距离用上限2.5mm，便于ID的造型，布件空间紧张时留下限2mm。
以上尺寸适用于深圳客户，对于品牌及海外要求高的尺寸建议按照3.0mm设计。
主板的厚度尺寸图纸标注为1.0+/-0.1mm，3D建模时板厚画1.05mm。
上板（含各类小板）厚度尺寸图纸标注0.8+/-0.1mm，3D建模板厚画0.85mm，如有特殊器件如71pin 连接器，则上板按照1.0+/-0.1mm设计。
键盘板如只有按键灯，且下部有支架等支撑，则可按照0.6+/-0.1mm设计，3D建模厚度0.65mm，如设计0.5mm厚的按键板，3D建模画0.5mm。
主板的设计基准：D:\stacking设计\结构基准设计规范-V12、主板上螺钉孔及卡扣位置的设计：螺钉孔的直径（M1.4机牙螺母）3.8mm，如果是M1.6自攻螺钉，则主板开孔直径3.5mm。
直板机一般设置6个，LCM的上面2个，LCM的下面4个。
滑轨的BOSS柱直径建议2.2-2.5mm。
主板扣位一般保证外形线到主板有3.0的空间，主板避让扣位空间长度9mm。
详见下图：3、Receiver的放置：详见下图：螺钉柱孔的中心距离手机的外形线大于或等于2.5mm卡扣位宽度9mm，距外形线3mm4、LCM的放置：LCM的中心与板的中心重合，详见下图：Receiver前端面缩进板边0.1mm，中心与板的中心默认重合，也可以根据需要左右移动，但需与ID确认。
优选弹片式0615的Rec5、 键盘设计：直板机上的键盘根据产品定义和主板的空间来确定按键的数量，一般为21个键，或不带OK 键时为20个键。
数字键根据空间分为4行3列和3行4列。
按键的DOME 大小一般为4×3mm 和5×4mm 以及直径4mm 、5mm ，根据空间的大小尽可能选用大的型号，按键的手感会好。
