连铸工艺流程图简介
炼钢连铸工艺流程介绍
主要方法：采 用脱硫、脱磷、
脱碳等方法
设备：铁水预 处理设备，如 脱硫罐、脱磷
罐等
效果：提高铁 水质量，降低 钢中杂质含量， 提高钢的力学 性能和耐腐蚀
性
转炉炼钢原理：利用高温熔融的钢水与氧气反应，生成铁水与钢渣
转炉炼钢设备：包括转炉、氧枪、钢包等 转炉炼钢过程：将铁水倒入转炉，加入氧气进行反应，生成铁水与钢渣， 然后进行钢渣分离和钢水精炼 转炉炼钢优点：生产效率高，产品质量好，成本低，环保性能好
连铸机的维护：定期检查、维护和 保养，确保连铸机的正常运行
提高生产效率：采用先进的自动化技术，提高生产效率，降低生产成本 节能减排：采用节能环保技术，减少能源消耗，降低环境污染 提高产品质量：采用先进的工艺技术，提高产品质量，满足市场需求 智能化发展：采用先进的智能化技术，实现生产过程的智能化控制，提高生产效率和产品质量
工艺流程：钢液在炉外精炼 设备中进行脱硫、脱氧、脱
碳等处理
优点：提高钢液质量，减少 杂质，降低成本，提高生产
效率
连铸工艺：将钢水连续铸造成钢坯 的工艺
关键技术：连铸机的设计、控制和 维护
连铸机的类型：立式连铸机、卧式 连铸机等
连铸机的工作原理：钢水通过连铸 机，冷却凝固成钢坯
连铸机的控制：温度、速度、压力 等参数的控制
切割速度：根据铸坯尺寸和材质选择合适的 切割速度
切割温度：控制切割温度在1000℃左右， 防止铸坯过热或过冷影响切割质量
切割后处理：切割后对铸坯进行冷却、打 磨等处理，保证铸坯表面光滑、无毛刺
切割质量控制：定期对切割设备进行维护和 校准，确保切割质量稳定可靠。
目的：去除铁 水中的杂质和 气体，提高铁
电炉炼钢原理： 利用电弧热能 熔化废钢和铁 水，生产出钢
炼钢-精炼-连铸工艺简介(PPT 40页)
LF的基本功能
1、脱硫：利用造碱性还原渣和电弧的高温区进行脱硫 2、加热：采用电极放电加热钢水 3、合金化：成份微调 4、均匀钢液和去除夹杂：采用底吹Ar气搅拌钢液 5、生产组织中的缓冲：平衡转炉和铸机之间的供钢节奏。
喂线工艺
在RH-KTB工位和LF工位都设有 喂线装置，线的种类为Ca-Si 线和Ca-Al线。
•
1、有事业的峰峦上，有汗水的溪流飞 淌；在 智慧的 珍珠里 ，有勤 奋的心 血闪光 。
•
2、人们走过的每一个足迹，都是自己 生命的 留言； 留给今 天翻过 的日历 ，留给 未来永 久的历 史。
•
3、人生是一座可以采掘开拓的金矿， 但总是 因为人 们的勤 奋程度 不同， 给予人 们的回 报也不 相同。
出钢温度可由下式计算：
T出=T凝+△t1+△t2+△t3+△t4+△t5+α 式中：△t1—出钢过程温降，℃
△t2—出钢完毕至精炼开始的温降，℃ △t3—钢水精炼过程温降，℃ △t4—钢水精炼完毕至开浇前的温降，℃ △t5—钢水从钢包至中间包的温降，℃
α—连铸要求的钢水过热度，℃
终点控制
钢水达到钢种成分和温度要求的时刻，称之为“终点”。 1）钢中碳含量达到所炼钢种控制要求； 2）钢中P、S含量低于规格以下的一定范围； 3）出钢温度能保证进行精炼和浇铸； 4）对于沸腾钢，钢水应具有一定的氧化性。
连铸工艺示意图
连铸工艺的优点
• 简化工艺流程，提高生产效率
连铸省掉了脱模、整模、钢锭均热和开坯等工序。
• 提高金属收得率
连铸的切头、切尾损失为1％-2％，可提高金属收得率10％-14％。
• 降低能耗
由于提高了成坯率，省掉均热、开坯等能耗。
连铸工艺之中间包PPT幻灯片课件
• Q=γDB（t1+t2+t3）vc
• 返回
8
中间包的长、宽、高
• 中间包的宽：
• 中间包的高：
• 中间包宽度可根据中间包 应存放的钢水量来确定。
在中间包容量、长度确定
的前提下，中间包高度越 高，中间包宽度就越小。
• 中间包高度主要取决于钢水在 包内的深度要求，一般中间包 内钢水的深度为 600~1200mm。在多炉连注 时中间包内的最低钢水液面深 度不能小于300mm，以免钢 水产生漩涡，并卷入渣液；另
• 返回 11
中间包的结构
• 中间包本体：
• 1.中间包壳体是由钢板焊 接而成的箱型结构件
• 2.中间包耐火衬由工作层、 永久层和绝热层等组成
• 3.中间包包盖的作用是保 温、防止中间包内的钢水 飞溅，减少临近设备受到 罐内钢水高温辐射、烘烤 的影响。
• 返回12
中间包塞棒的认识
• 塞棒的类型： • 1.袖砖型。 • 2.普通型 • 3.复合型 • 4.单孔型 • 5.多孔型 • 整体塞棒的优点： • 1.使用安全 • 2.可以通过塞棒中孔向水口吹
返回10中间包的水口直径及水口间距中间包水口直径应根据连铸机的最大拉速所需要的钢流量来确水口间距是多流连铸机中间包特有的技术参数水口间距是多流连铸机中相邻的各个结晶器之间的中心距离

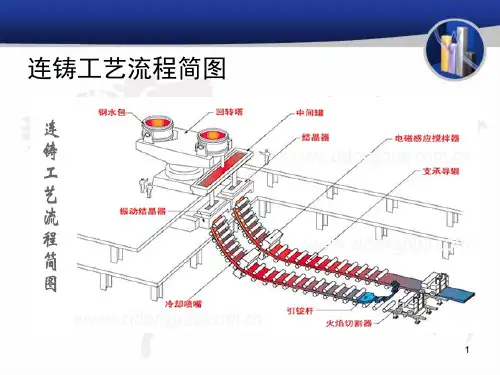

连铸工艺流程简图
1
连铸中间包
1.中间包的发展史 2.中间包的作用 3.中间的重要参数及构造 4.中间包的使用以及注意事项
3
1.中间包的作用
• 稳定钢流，减少钢流对结晶 器中初生坯壳的冲刷。
• 储存钢水，并保证钢水温度 均匀。
• 使非金属夹杂物和钢液分离， 上浮。
(四)连铸工艺与操作课件.ppt
三、连铸生产工艺
上引锭杆 开浇 启车拉矫 脱引锭杆 切割 钢包更换 中间包更换
精品
停车
1.上引锭杆
油缸驱动→引 锭杆放到中间轨道→ 送入拉矫机引锭杆经 二冷段→入结晶器上 100-150mm→ 反 向 至结晶器下口 150mm 处 → 拉 矫 机 引锭杆夹紧定位→完 成安装操作.
精品
2.开 浇
连铸连轧新技术
第二讲 连铸工艺与操作
精品
主要内容
一、概 述 二、生产模拟 三、生产工艺 四、连铸设备 五、工艺参数
精品
一、概 述 1.连铸的发展概况 2.连铸机的特点 3.连铸机的机型
精品
1.连铸的发展概况
连续铸钢(连铸)是将钢水通过连铸机直接铸成钢坯 ，从而取代模铸和初轧开坯的一种钢铁生产先进 工艺。世界各国都以连铸比(连铸坯产量占钢总产 量比例)的高低来衡量钢铁工业生产结构优化的程 度和技术水平的高低。连铸的好处在于节能和提 高金属收得率。
精品
弧型连铸机：
设备高度明显下降，能够 适应提高拉速和加大断面的要 求
又分为:
直弧型连铸机:
采用直结晶器从结晶器下 保留2m直线段,然后为弧型段, 铸坯由直变弯,最后通过拉矫机 将弧形坯矫直; 优点:夹杂物易上浮,且比立弯式 高度低;
全弧型连铸机:
铸坯的运动轨迹是一条弧 线.结晶器,二冷段全为弧型,拉 矫机、切割机和出坯系统布置 在水平线上.
连轧为代 表，钢厂向紧凑化发展。
精品
2、 21世纪钢铁工业发展趋势
（1） 产品更加纯洁化 （2） 生产工艺更加高效低耗 （3） 生产过程对环境更加友好
精品
•
连铸液体金属是19世纪提出的。最初只能用
于浇铸低熔点的有色金属。1933年现代连铸之父
连铸连轧
连铸机的形式
连铸工艺流程：1）炼钢炉炼出的合格钢水经炉外精炼处理；2）钢包运
送到浇铸位置注入中间包，通过中间包注入强制水冷铜模—结晶器内；3）
当结晶器内钢水升到要求的高度后，开动拉坯机，以一定速度把引锭杆（牵 着铸坯）从结晶器中拉出 4）铸坯被拉出结晶器后，为使其更快地散热，需
才能投入使用。毛管轧制就是对穿孔后的毛管进行壁厚加工，实现减 壁延伸，是壁厚接近或等于成品壁厚。
连轧管机组轧制过程示意图
1-轧辊 2-浮动芯棒 3-毛管
(4) 管材的定、减径
毛管在轧管机上进行了以减壁为主的加工后，已成为壁厚接近于
成品的荒管。为了扩大产品使用范围，就需要对其外径进行加工，同 时对壁厚继续进行少量加工，这就是钢管生产中的第三个阶段—定径、
要进行喷水冷却，称之为二次冷却，通过二次冷却支导装置的铸坯逐渐凝固。
1-钢包 2-中间包 3-结晶器及震荡装置 4-电子搅拌器 5-二冷区支导装置 6-拉矫机 7-切割装置 8-辊道 9-轧件
管 材 轧 制
三辊行星轧机生产线
电解铜
熔化
铸造
轧制
二联拉
盘拉
成品
退火
水平缠绕
内螺纹成型
退火
铸轧法生产铜管工艺流程图
连 铸 连 轧
连铸连轧(CCDR)：由连铸机生产出来的高温无缺陷坯，无需清理
和再加热（但需短时间均热和保温处理）而直接轧制成材，即把“铸” 和“轧”直接连成一条生产线的工艺流程。
CCDR生产线
1-钢包 2-双臂回转架 3-中间包 4-弧形连铸机 5-剪断机 6-粗轧机组 7-中轧机组
炼钢连铸工艺流程介绍
连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底"(叫引锭头)的铜模内(叫结晶器),钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后,就从铜模的下端拉出“活底"，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却.带有液芯的铸坯，一边走一边凝固,直到完全凝固.待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。
这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。
【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。
连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。
本专题将详细介绍转炉(以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限,专题中难免出现遗漏或错误的地方,欢迎大家补充指正.连铸的目的: 将钢水铸造成钢坯。
将装有精炼好钢水的钢包运至回转台,回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶.拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控,降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达;⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害:①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮,影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次,要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
钢铁生产工艺流程(连铸之前部分)
钢铁生产工艺流程简介铁矿石从开采到最终轧制成各类钢材，需要经过采矿—选矿—烧结—炼铁—炼钢—精炼—各类轧制等若干道工序，另外还需要煤、焦、水、电、气等多种辅助材料，是一种综合的物理和化学变化过程。
下面简要介绍各工序要点。
从铁矿石到各类成品材常规生产工艺流程见图1所示。
图1 钢铁生产常规工艺流程一、铁矿石资源概况、开采与选矿1.1铁矿石资源概况铁矿石以各种复杂的伴（共）生形式广泛存在于地壳表、浅层中。
据2005年的探明数据，世界铁矿石保有储量（可立即开发的工业品位的总量）为1600亿吨，基础储量（可开发的工业品位和一级边界品位储量）为3700亿吨。
澳大利亚、巴西、中国、俄罗斯、乌克兰、加拿大、美国和印度等国家都是铁矿石资源大国。
中国、巴西、澳大利亚、印度是世界上铁矿石产量最多的国家，其中巴西的淡水河谷公司（CVRD）、澳大利亚的力拓（Rio Tinto）和必和必拓（BHP）是世界上铁矿石生产量和贸易量最大的三家公司，三家的贸易量占世界铁矿石贸易总量的70%左右。
我国是铁矿石储量大国，目前已探明的资源储量为600多亿吨，可利用资源250多亿吨，但铁矿石品位（含铁量）较低，平均品位只有30%-35%左右，贫矿（低品位矿）比例为97%。
我国铁矿石分布广泛而又相对集中，储量较多的地区有辽宁、河北、四川、内蒙古、山东和安徽等。
按照铁存在的化合物形式，可将铁矿石分为赤铁矿（Fe2O3）、磁铁矿（Fe3O4）、菱铁矿（FeCO3）和褐铁矿（Fe2O3·H2O）等。
1.2铁矿石的开采主要开采形式有露天开采和地下开采。
1.3 铁矿石的选矿我国铁矿由于贫矿多（占总储量的97.5％）和伴(共)生有其它组分的综合矿多（占总储量的1／3），所以在冶炼前绝大部分需要进行选矿处理。
选矿的目的就是通过各种方法，将铁矿石中的铁氧化物以外的脉石等其它杂质尽可能地去除，提高最终产品中铁的含量。
主要流程：铁矿石破碎—磨粉—选矿—烘干—成品精矿粉。
不锈钢连铸工艺详解
连铸的生产工艺流程：将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
实际生产中需采取在钢包内调整钢水温度的措施：1）钢包吹氩调温2）加废钢调温3）在钢包中加热钢水技术4）钢水包的保温中间包钢水温度的控制一、浇铸温度的确定浇铸温度是指中间包内的钢水温度，通常一炉钢水需在中间包内测温3次，即开浇后5min、浇铸中期和浇铸结束前5min,而这3次温度的平均值被视为平均浇铸温度。
浇铸温度的确定可由下式表示（也称目标浇铸温度）：T=TL+△T 。
二、液相线温度：即开始凝固的温度，就是确定浇铸温度的基础。
推荐一个计算公式：T=1536-{78[%C]+7.6[%Si]+4.9[%Mn]+34[%P]+30[%S]+5.0[%Cu]+3.1[%Ni]+1.3[%Cr]+3.6[%Al]+2.0[%Mo]+ 2.0[%V]+18[%Ti]}三、钢水过热度的确定钢水过热度主要是根据铸坯的质量要求和浇铸性能来确定。
钢种类别过热度非合金结构钢 10-20℃铝镇静深冲钢 15-25℃高碳、低合金钢 5-15℃四、出钢温度的确定钢水从出钢到进入中间包经历5个温降过程：△T总=△T1+△T2+△T3+△T4+△T5△T1出钢过程的温降；△T2出完钢钢水在运输和静置期间的温降 (1.0～1.5℃/min)；△T3钢包精炼过程的温降（6～10℃/min）；△T4精炼后钢水在静置和运往连铸平台的温降(5～1.2℃/min）；△T5钢水从钢包注入中间包的温降。
连铸工艺与设备-连铸的工艺流程与设备PPT演示文稿
17
2.2.9 二冷固定扇形段
功能 支撑和导向结晶器与拉矫机之间的铸坯和开浇时的引 锭杆。 位置 结晶器与拉矫机之间。 结构 二冷固定扇形段由支撑框架，热保护装置，外弧支撑 辊，内弧压辊确保各种铸坯的冷却控制。此扇形段为 固定段。 2021/3/10
202仪1/3/1表0 系统。
5
连续铸钢设备必须适应高温钢水由液态变成液-固 态，又变成固态的全过程。其间进行着一系列比较 复杂的物理化学变化。连续铸钢具有连续性强、工 艺难度大和工作条件差等特点。 ❖连铸生产对机械设备提出了较高的要求，主要有： 应具有抗高温、抗疲劳强度的性能和足够的刚度， 制造和安装精度要高，易于维修和快速更换，要有 充分的冷却和良好的润滑等。
202度1/3/1把0 引锭杆(牵着铸坯)从结晶器中拉出。
2
❖ 为防止铸坯壳被拉断漏钢和减少结晶器中的拉坯阻力， 在浇铸过程中要对结晶器内壁润滑又要它做上下往复 振动。
❖ 铸坯被拉出结晶器后，为使其更快地散热，需进行喷 水二次冷却，通过二次冷却支导装置的铸坯逐渐凝固。 铸坯不断地被拉出，钢水连续地从上面注入结晶器， 形成了连续铸坯的过程。
2021/3/10
6
2021/3/10
7
2.2.1 钢包回转台
❖钢包回转台：在连铸机浇铸位置上方用于运载钢包 过跨和支承钢包进行浇铸，由回转部分、固回转台是连铸机的关键设备之一，起着连接上
下两道工序的重要作用。钢包回转台的回转情况基本
上包括两侧无钢包、单侧有钢包、两侧有钢包三种情
13
2.2.4 中间包塞棒机构
❖功能：浇铸过程中能自动或手动控制钢液的流量。 ❖ 位置：在中间包上。
通过塞棒控制机构 控制塞棒上下运动， 以达到开闭水口调节 钢水流量为目的，塞 棒机构如左图所示。
炼钢连铸工艺流程的介绍之欧阳文创编
连铸工艺流程介绍将高温钢水浇注到一个个的钢锭模内，而是将高温钢水连续不断地浇到一个或几个用强制水冷带有“活底”(叫引锭头)的铜模内(叫结晶器)，钢水很快与“活底”凝结在一起，待钢水凝固成一定厚度的坯壳后，就从铜模的下端拉出“活底”，这样已凝固成一定厚度的铸坯就会连续地从水冷结晶器内被拉出来，在二次冷却区继续喷水冷却。
带有液芯的铸坯，一边走一边凝固，直到完全凝固。
待铸坯完全凝固后，用氧气切割机或剪切机把铸坯切成一定尺寸的钢坯。
这种把高温钢水直接浇注成钢坯的新工艺，就叫连续铸钢。
【导读】：转炉生产出来的钢水经过精炼炉精炼以后，需要将钢水铸造成不同类型、不同规格的钢坯。
连铸工段就是将精炼后的钢水连续铸造成钢坯的生产工序，主要设备包括回转台、中间包，结晶器、拉矫机等。
本专题将详细介绍转炉（以及电炉）炼钢生产的工艺流程，主要工艺设备的工作原理以及控制要求等信息。
由于时间的仓促和编辑水平有限，专题中难免出现遗漏或错误的地方，欢迎大家补充指正。
连铸的目的: 将钢水铸造成钢坯。
将装有精炼好钢水的钢包运至回转台，回转台转动到浇注位置后，将钢水注入中间包，中间包再由水口将钢水分配到各个结晶器中去。
结晶器是连铸机的核心设备之一，它使铸件成形并迅速凝固结晶。
拉矫机与结晶振动装置共同作用，将结晶器内的铸件拉出，经冷却、电磁搅拌后，切割成一定长度的板坯。
连铸钢水的准备一、连铸钢水的温度要求：钢水温度过高的危害：①出结晶器坯壳薄，容易漏钢；②耐火材料侵蚀加快，易导致铸流失控，降低浇铸安全性；③增加非金属夹杂，影响板坯内在质量；④铸坯柱状晶发达；⑤中心偏析加重，易产生中心线裂纹。
钢水温度过低的危害：①容易发生水口堵塞，浇铸中断；②连铸表面容易产生结疱、夹渣、裂纹等缺陷；③非金属夹杂不易上浮，影响铸坯内在质量。
二、钢水在钢包中的温度控制：根据冶炼钢种严格控制出钢温度，使其在较窄的范围内变化；其次，要最大限度地减少从出钢、钢包中、钢包运送途中及进入中间包的整个过程中的温降。
连铸工艺与设备74页
1/74
2.1 连铸机的工艺流程
由炼钢炉炼出的合格钢水经炉外精炼处理后，用钢 包运送到浇铸位置注入中间包，通过中间包注入强 制水冷的铜模—结晶器内。
结晶器是无底的，在注入钢水之前。必须先装上一 个“活底”，它同时也起到引出铸锭的作用，这个 “活底”就称为引锭杆。注入结晶器的钢水在迅速 冷却凝固成形的同时，其前部与伸入结晶器底部的 引锭杆头部凝结在一起。引锭杆的尾部则夹持在拉 坯机的拉辊中，当结晶器内钢水升到要求的高度后， 开动拉坯机，以一定的速度把引锭杆(牵着铸坯)从结 晶器中拉出。
15
2.2.1 钢包回转台
➢功能 钢包回转台将从精炼跨接受的钢包回转到浇注跨， 为连铸机提供钢水，实现多炉连浇，提高连铸机作 业率。 ➢ 位置 位于浇铸平台的混凝土基础上。
16
2.2.2 中间包
➢中间包是短流程炼钢中用到的一个耐火材料容器， 首先接受从钢包浇下来的钢水，然后再由中间包水 口分配到各个结晶器中去。 ➢中间包是连铸机钢水包和结晶器之间钢水过渡的 装置，用来稳定钢流，减小钢流对坯壳的冲刷，以 利于非金属夹杂物上浮，从而提高铸坯质量。通常 认为中间包起以下作用： 1) 分流作用。对于多流连铸机，由多水口中间包对 钢液进行分流。
9
钢包回转台
10
钢包回转台
11
2.2.1 钢包回转台
➢钢包升降有电机驱动和液压驱动两种形式，升降 行程0.6～lm，升降速度0.5～2m/min。 ➢回转固定装置的作用是保证钢包在浇注时有准确 定位，并不致在外力冲击下产生位移。 ➢由于偏载和回转造成巨大的倾翻力矩，通过地脚 螺栓传递到基础上，因此必须高度重视地脚螺栓的 设计。通常将地脚螺栓和锚固框架组成一个整体结 构，以抵抗强大的倾翻力矩。为使地脚螺栓在变载 荷下不致于松动，可使用预应力高强度螺栓。
