高频电子线路第一章绪论PPT
合集下载
高频电子线路知识点总结PPT课件
-
4
第二章 高频功率放大器
1、工作原理（电路结构、iC的傅立叶分析、电 压与电流波形图、功率和效率） 2、动态分析（动态特性曲线、负载特性、调制 特性、放大特性） 3、实用电路（直流馈电电路、滤波匹配网络）
-
5
第三章 正弦波振荡器
1、工作原理（方框图、振荡条件、判断） 2、LC正弦波振荡电路 互感耦合LC振荡电路 三点式LC振荡电路 3Leabharlann 频率稳定度 4、晶体振荡器-
8
第六章 角度调制与解调
1、调角信号的表达式、波形、频谱、带宽 2、调频电路 3、解调频（鉴频特性曲线）
-
9
绪论
1、高频电子线路的定义、高频的范围 2、现代通信系统由哪些部分组成?各组成部分 的作用是什么? 3、发送设备的任务？ 4、无线通信为什么要进行调制? 5、接收设备的任务？ 6、超外差接收机结构有什么特点?
-
1
第一章 高频小信号谐振放大器
1、选频网络的基本特性（幅频、相频） 2、LC单调谐回路的选频特性 电路结构、回路阻抗、谐振特性（条件、频率、 Q、阻抗、电压与电流的关系）、频率特性（阻 抗频率特性、幅频特性曲线、相频特性曲线）、 通频带和矩形系数
-
6
第四章 频率变换电路基础
1、非线性器件的基本特性 2、非线性器件的工程分析 幂级数分析法 线性时变电路分析法 开关函数分析法 3、模拟相乘器
-
7
第五章 振幅调制、解调及混频
1、AM信号的表达式、波形、频谱、功率分配 2、DSB的表达式、波形、频谱 3、振幅调制电路 4、解调（性能指标计算） 5、混频（原理、与调制和检波的关系）
绪论第一章高频小信号谐振放大器1选频网络的基本特性幅频相频2lc单调谐回路的选频特性电路结构回路阻抗谐振特性条件频率q阻抗电压与电流的关系频率特性阻抗频率特性幅频特性曲线相频特性曲线通频带和矩形系数第一章高频小信号谐振放大器3信号源内阻及负载对lc回路的影响4lc阻抗变换网络串并阻抗等效互换变压器阻抗变换电路部分接入回路的阻抗变换第一章高频小信号谐振放大器5高频小信号调谐放大器特点电路结构晶体管等效模型高频参数性能参数分析输入输出导纳电压增益功率增益6谐振放大器的稳定性定义方法7电噪声电阻热噪声的计算第二章高频功率放大器1工作原理电路结构i的傅立叶分析电压与电流波形图功率和效率2动态分析动态特性曲线负载特性调制特性放大特性3实用电路直流馈电电路滤波匹配网络第三章正弦波振荡器1工作原理方框图振荡条件判断2lc正弦波振荡电路互感耦合lc振荡电路三点式lc振荡电路3频率稳定度4晶体振荡器第四章频率变换电路基础1非线性器件的基本特性2非线性器件的工程分析幂级数分析法线性时变电路分析法开关函数分析法3模拟相乘器第五章振幅调制解调及混频1am信号的表达式波形频谱功率分配2dsb的表达式波形频谱3振幅调制电路4解调性能指标计算5混频原理与调制和检波的关系第六章角度调制与解调1调角信号的表达式波形频谱带宽2调频电路3解调频鉴频特性曲线本文观看结束
高频电子电路-绪论.ppt
超外差式接收机方框图
信号流程说明： 优点：
可将中频放大器制成固定工作频率的高增益放大器。 选择性好，增益高，稳定。
数字通信系统组成方框图
返回目录
对于数字通信系统来说，除了包含图中 的各个功能模块以外，还要有同步系统，用 于建立系统的收、发两端相对一致的时间对 应关系，即通过在收端确立每一位码的起止 时刻，确定接收码组与发送码组之间的对应 关系，从而正确恢复发端的信息。
反馈控制电路：自动增益控制、自动频率控制、锁 相环。
无线通信系统的类型
按照无线通信系统中关键部分的不同特性, 有以下 一些类型:
（1） 按照工作频段或传输手段分类, 有中波通信、 短波通信、 超短波通信、 微波通信和卫星通信等。 所谓工作频率, 主要指发射与接收的射频（RF）频 率。 射频实际上就是“高频”的广义语, 它是指适 合无线电发射和传播的频率。 无线通信的一个发展 方向就是开辟更高的频段。
频谱特性包含幅频特性和相频特性两部分, 它们分别反映信号中各个频率分量的振幅和相位 的分布情况。
任何信号都会占据一定的带宽。 从频谱特性 上看, 带宽就是信号能量主要部分（一般为90%以 上）所占据的频率范围或频带宽度。
3.
任何信号都具有一定的频率或波长。 我们这里 所讲的频率特性就是无线电信号的频率或波长。 电 磁波辐射的波谱很宽, 如图 1 — 4 所示。
根据载波受调制参数的不同, 调制分为三种基 本方式, 它们是振幅调制（调幅）、 频率调制（调 频）、 相位调制（调相）, 分别用AM、 FM、 PM 表示， 还可以有组合调制方式。
典型模拟通信系统
调制：将携带信号的低频电信号（基带信号、低频信号，调制信 号）要“将装无载线”电到信高号频有振效荡地信发号射（出载去频，信号）上，生成已调信号。 使用天调线制的、长解度调同必的一须部数和分量电原级信因。号：的波长为
最新文档-第一章高频电子线路绪论-PPT精品文档
2019/4/29 14
高频电子线路
第一节 无线通信系统概述
二、无线通信系统的类型
（1）按工作频段或传输手段分类：中波通信、 短波通信、超短波通信、微波通信和卫星通信。 （2）按通信方式分类：双工、半双工、单工。 （3）按调制方式分类：调幅、调频、调相、混 合调制。 （4）按传输消息的类型分类：模拟通信、数字 通信。
发射部分功能框图
载波 振荡
高频 放大
调制 器
输出 功放
话 筒
2019/4/29
音频 放大
9
高频电子线路
接收部分功能框图
高频 放大
混频
中放 滤波
解调
音频 放大
本机 振荡
2019/4/29 10
高频电子线路
可有可无
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器 天线开关 扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
高频放大
本地 振荡器
图1-1 无线通信系统基本组成
2019/4/29 11
高频电子线路
数字通信：
与图1-1类似，只需将模拟通信终端换成数字 通信终端或在模拟通信终端与调制解调器之 间分别增加ADC和DAC即可。
超外差结构 数字接收机的结构 数字中频结构 直接变换结构
2019/4/29
13
高频电子线路
直接变换接收机
所谓直接变换接收机, 就是外差接收机的本振(正交注入 混频器) 频率f L 与变频前信号载频f c 相同, 从而使变频后的 中频频率为零。接收R F 信号经双工器送入低噪声放大器, 再 经低通滤波后由功分器分别馈向正交混频器。 对于直接变换接收机, 由于信号载频和本振频率重合, 没 有镜像分量, 故对变频前的射频放大器及变频器的选择性要求 大为降低。变频输出采用容易实现的低通滤波器, 解调器可用 DSP 实现。这样, 信号带宽就变为已调信号的一半, 从而使接 收门限得以改善。而变频后信号频率的降低, 使得对A /D 变换 器的要求大大降低。 目前采用这种接收机结构的有450MHz 和900MHz 的无线 寻呼机、蜂窝移动产品和无线局域网产品等。
高频电子线路
第一节 无线通信系统概述
二、无线通信系统的类型
（1）按工作频段或传输手段分类：中波通信、 短波通信、超短波通信、微波通信和卫星通信。 （2）按通信方式分类：双工、半双工、单工。 （3）按调制方式分类：调幅、调频、调相、混 合调制。 （4）按传输消息的类型分类：模拟通信、数字 通信。
发射部分功能框图
载波 振荡
高频 放大
调制 器
输出 功放
话 筒
2019/4/29
音频 放大
9
高频电子线路
接收部分功能框图
高频 放大
混频
中放 滤波
解调
音频 放大
本机 振荡
2019/4/29 10
高频电子线路
可有可无
话 筒
音频 放大器
调制器
变频器
激励放大
输出功 率放大
载波 振荡器 天线开关 扬 声 器
音频 放大器
解调器
中频放大 与滤波
混频器
高频放大
本地 振荡器
图1-1 无线通信系统基本组成
2019/4/29 11
高频电子线路
数字通信：
与图1-1类似，只需将模拟通信终端换成数字 通信终端或在模拟通信终端与调制解调器之 间分别增加ADC和DAC即可。
超外差结构 数字接收机的结构 数字中频结构 直接变换结构
2019/4/29
13
高频电子线路
直接变换接收机
所谓直接变换接收机, 就是外差接收机的本振(正交注入 混频器) 频率f L 与变频前信号载频f c 相同, 从而使变频后的 中频频率为零。接收R F 信号经双工器送入低噪声放大器, 再 经低通滤波后由功分器分别馈向正交混频器。 对于直接变换接收机, 由于信号载频和本振频率重合, 没 有镜像分量, 故对变频前的射频放大器及变频器的选择性要求 大为降低。变频输出采用容易实现的低通滤波器, 解调器可用 DSP 实现。这样, 信号带宽就变为已调信号的一半, 从而使接 收门限得以改善。而变频后信号频率的降低, 使得对A /D 变换 器的要求大大降低。 目前采用这种接收机结构的有450MHz 和900MHz 的无线 寻呼机、蜂窝移动产品和无线局域网产品等。
高频电子线路PPT 第1章
第1章 绪论
通信电子线路
通信工程教研室：胡宗福
主要参考书： 1. 严国萍等编. 《通信电子线路》，科学出版社，2006 2. 曾兴雯等编. 《通信电子线路》，科学出版社，2006 3. 张肃文主编. 《高频电子线路》，高等教育出版社，1989 4. 董尚武主编. 《电子线路II》，清华大学出版社，2008
电子线路的定义：包含有源器件的无源网络的统称。
通信电子线路：应用于通信系统中的高频电子线路。
第1章 绪论
《通信电子线路》课程的目的:
为通信工程专业学生将来在通信信号发送、接收与处 理设备的设计、制造、测试与使用奠定基础。 1. 使学生具有分析与设计高频/非线性电子线路的能力; 2. 能灵活运用有/无源的元器件进行高频信号放大、调 制 与解调、高频信号源功能电路的设计与实现； 3. 高频/非线性电子线路性能的测试与分析能力; 4. 进一步学习射频电子线路的能力和高频/非线性电子线 路的语言表达和交流能力。
第1章 绪论
四. 按元件性质: 线性性和参数恒定性 1）线性电子线路：由线性元件组成的电子线路。用线性
代数方程、线性微分方程或线性差分方程来描述。 2）非线性电子线路：由非线性元件组成的电子线路。用非 线性代数方程、非线性微分方程或非线性差分方程来描述
3) 恒定参数电子线路：由恒定参数元件组成的电子线路。 4) 变参(时变)电子线路：含有时变参数元件的电子线路。
比。如图1.2(a)所示
g0
ICQ U BEQ
(1.2―1)
iC
tan＝g0
ቤተ መጻሕፍቲ ባይዱiC
tan＝gm
ICQ
Q
Q
ICQ
iC
0
UBEQ
uBE
uBE
通信电子线路
通信工程教研室：胡宗福
主要参考书： 1. 严国萍等编. 《通信电子线路》，科学出版社，2006 2. 曾兴雯等编. 《通信电子线路》，科学出版社，2006 3. 张肃文主编. 《高频电子线路》，高等教育出版社，1989 4. 董尚武主编. 《电子线路II》，清华大学出版社，2008
电子线路的定义：包含有源器件的无源网络的统称。
通信电子线路：应用于通信系统中的高频电子线路。
第1章 绪论
《通信电子线路》课程的目的:
为通信工程专业学生将来在通信信号发送、接收与处 理设备的设计、制造、测试与使用奠定基础。 1. 使学生具有分析与设计高频/非线性电子线路的能力; 2. 能灵活运用有/无源的元器件进行高频信号放大、调 制 与解调、高频信号源功能电路的设计与实现； 3. 高频/非线性电子线路性能的测试与分析能力; 4. 进一步学习射频电子线路的能力和高频/非线性电子线 路的语言表达和交流能力。
第1章 绪论
四. 按元件性质: 线性性和参数恒定性 1）线性电子线路：由线性元件组成的电子线路。用线性
代数方程、线性微分方程或线性差分方程来描述。 2）非线性电子线路：由非线性元件组成的电子线路。用非 线性代数方程、非线性微分方程或非线性差分方程来描述
3) 恒定参数电子线路：由恒定参数元件组成的电子线路。 4) 变参(时变)电子线路：含有时变参数元件的电子线路。
比。如图1.2(a)所示
g0
ICQ U BEQ
(1.2―1)
iC
tan＝g0
ቤተ መጻሕፍቲ ባይዱiC
tan＝gm
ICQ
Q
Q
ICQ
iC
0
UBEQ
uBE
uBE

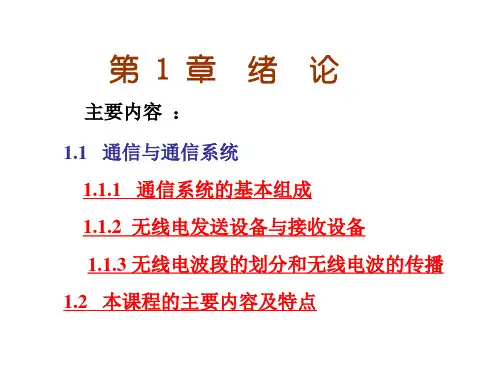

高频电子线路第 1 章 绪论PPT课件
1）若用基带信号去改变高频载波信号的振 幅，则称为振幅调制，简称调幅，用符号AM 表示。调幅获得的已调波称为调幅波。
中、短波广播和电视的高频图像信号都是调 幅波。
2）若用基带信号去改变高频载波信号的频 率，则称为频率调制，简称调频，用符号FM 表示。调频获得的已调波称为调频波。
调频广播和电视的高频伴音信号都是调频波。
形式的信息。 6.接收者：
信息的最终接受者
1.1.2 无线电发送与接收设备
1．无线电调幅广播发送设备 发送设备通常由高频、低频、电源
和天线四部分组成。 组成框图如图1-2所示。
图1-2 无线电调幅广播设备组成框图
1．无线电调幅广播发送设备
高频部分：包括主振荡器、倍频器、电压放大器、 末级功率推动和末级功放（调制器）。
主振荡器的作用是产生频率稳定的高频振荡，现 多采用石英晶体振荡器。
用倍频器来提高频率。 电压放大器放大后以达到推动末级功放的电平。 末级功放（调制器）是将输入的高频载波信号和 基带信号（低频调制信号）变换成高频已调信号，并 以足够大的功率输送到天线。
低频部分： 包括送话器、低频电压放大器、低频功率放
不同频率信号的传输特性也是不相同的。
5. 接收设备: 作用与发送设备相反。 由信道传输过来的已调信号由接收设备取
出并进行处理，得到与发送端相对应的基带信 号（这一过程称为“解调”）。
即：把高频振荡信号转换成原始电信号。
5. 输出变换器: 作用与输入变换器相反。 将基带信号经输出变换器即可复原成原来
➢ 如何“卸载”信号——解调 什么是解调？
从高频已调波信号中“卸载”调制（基带）信号的 过程。 解调的三种方式 ①对调幅波（AM）的解调——检波 ②对调频波（FM）的解调——鉴频 ③对调相波（PM）的解调——鉴相
中、短波广播和电视的高频图像信号都是调 幅波。
2）若用基带信号去改变高频载波信号的频 率，则称为频率调制，简称调频，用符号FM 表示。调频获得的已调波称为调频波。
调频广播和电视的高频伴音信号都是调频波。
形式的信息。 6.接收者：
信息的最终接受者
1.1.2 无线电发送与接收设备
1．无线电调幅广播发送设备 发送设备通常由高频、低频、电源
和天线四部分组成。 组成框图如图1-2所示。
图1-2 无线电调幅广播设备组成框图
1．无线电调幅广播发送设备
高频部分：包括主振荡器、倍频器、电压放大器、 末级功率推动和末级功放（调制器）。
主振荡器的作用是产生频率稳定的高频振荡，现 多采用石英晶体振荡器。
用倍频器来提高频率。 电压放大器放大后以达到推动末级功放的电平。 末级功放（调制器）是将输入的高频载波信号和 基带信号（低频调制信号）变换成高频已调信号，并 以足够大的功率输送到天线。
低频部分： 包括送话器、低频电压放大器、低频功率放
不同频率信号的传输特性也是不相同的。
5. 接收设备: 作用与发送设备相反。 由信道传输过来的已调信号由接收设备取
出并进行处理，得到与发送端相对应的基带信 号（这一过程称为“解调”）。
即：把高频振荡信号转换成原始电信号。
5. 输出变换器: 作用与输入变换器相反。 将基带信号经输出变换器即可复原成原来
➢ 如何“卸载”信号——解调 什么是解调？
从高频已调波信号中“卸载”调制（基带）信号的 过程。 解调的三种方式 ①对调幅波（AM）的解调——检波 ②对调频波（FM）的解调——鉴频 ③对调相波（PM）的解调——鉴相
高频电子线路阳昌汉版ppt第1章_绪论
送信号。
15
二、无线电接收设备的组成(以调幅广播为例)
（1）直接检波式接收机
主要缺点：灵敏度低
（2）直接放大式接收机
主要缺点：调谐比较复杂，对不同的电台其接收效果不同
16
（3）超外差式接收机
高频 放大器
混频器
中频 放大器
振幅 检波器
低频 放大器
扬声器
本机 振荡器
优点：选择性好，调谐方便
17
1.4 无线信道及传播方式
发送 设备
传输 信道
接收 设备
输出 变换器
7
1．输入变换器： 将传送的非电量信息(如声音、图像等) 变换为电信号 2．发送设备：将电信号变换为适应于信道传输特性的信号 是传输信息的通道，又称传输媒介 3．传输信道：
有线信道：双绞线、同轴电缆和光纤 无线信道；自由空间
4．接收设备：将接收到的信号恢复成与发送设备输入信 号一致的信号 将电信号转变成原来传送的信号 5．输出变换器：
待发送的信息 运载工具
把基带信号(调制信号） “装载” 到高频振荡信号（载波）之 中，然后由天线向外辐射出去，这种方法叫调制。
11
5、调制的概念
调制：用要传送的信息（基带信号或调制信号）去控制高频 载波振荡信号的三参量之一, 使其随需传送的信息成线性关系 变化。 相位 幅度 频率 载波 ：
c t V cm co s c t 0 V cm co s t
基带信号占有的频带属于低频范围。
常用基带信号频率范围： 语音 300Hz ~ 3.4kHz 图像信号 0~6MHz
10
音乐 16Hz ~ 20kHz
4、直接发射基带信号的缺点
（1）发射天线的尺寸太大。 波长λ=c∕ｆ (c为光速)，天线的尺寸L≧ λ /4。
高频电子线路完整章节课件
作用是将输入的高频载波信号和低频调制信号 变换成高频已调信号，并以足够大的功率输送 到天线，然后辐射到空间；
高频功率放大器与调幅器：
1
把话筒变换的音频信号放大到一定的幅度，以实现一定的调制度。
低频放大器：
3
话筒（拾音器）：
输入变换器，它的作用是把声音信源转变成电信号，称为音频信号，即基带信号或调制信号；
01
04
02
03
无线电波的基本特点
非线性电路的基本概念
通信与通信系统
本课程的主要内容及特点
通信与通信系统
通信系统： 用电信号（或光信号）传输信号的系统 称为通信系统，也称电信系统。
通信系统的组成： 一般通信系统由输入、输出变换器，发 送、接收设备和信道等组成。
1.1、通信与通信系统
无线通信系统组成框图
1.1、通信与通信系统
各部分作用 信息源：提供需要传送的信息； 输入变换器：将信息源（图像、声音等）的信息变换成电信号，把该信号称为基带信号； 发射机：将基带信号进行某种处理，并以足够的功率送入信道，以实现有效的传送，其中最主要的处理为调制，调制后的信号称为已调信号，或已调波；
小 结
5
高频电子线路的典型应用是通信系统；
通信系统由发射设备、接收设备和传输媒介三部分组成；
电信号的发射与接收的关键是调制与解调；
高放、混频、本振、调制、解调等相关知识是本课程要解决的问题；
了解无线电信号所具有的基本特点是必备的基本知识。
5
课堂练习一
1.如果广播电台发射的信号频率为
高频电子线路
高等教育出版社，胡宴如、耿苏燕主编
课程性质：理论联系实践，突出重点，重应用，强调物理概念，强调工程实践。
高频电子线路PPT
课程的特点：
1、电子信息与通信专业学生必须掌握的一 门专业基础课程。 2、它是电路理论、信号与线性系统、低频 电子线路等课程的后继课程。 3、在学习这门课程时要注意它与低频电路 理论的不同分析方法和实验测试的不同 点。
§1.2 通信系统的组 成
1.2-1 通信系统组成框图 1.2-2 无线电信号的发射 1.2-3 无线电信号的接收
收信装置
• 收信装置是指接收设备输出的电信号变
换成原来形式的信号的装置。 • 例如： 还原声音的喇叭 恢复图象的显象管
1.2-2 无线电信号的发射
• 无线电发射机的组成
缓冲 高频振荡 倍频 高频放大 调制 传输线 声音 话筒 音频放大 （直流电源未画）
调制器：将基带信号加载到高 频的振荡信号(载波)上面。即用 基带信号去改变载波的参数。 通常载波信号有三个参数可以 改变：振幅，频率，相位，表达 式为 v0 (t ) V0 cos( ，对应有三种调 0t 0 ) 制方式：调幅，调频，调相。广 播电台中常用的方法是调幅与调 频。
由于任何复杂的信号，都可分解为 许多不同频率的正弦信号之和，因此， 所谓“频谱”即是指组成信号的各正弦 分量按频率分布的情况。为了更直观地 了解信号的频率组成和特点，我们通常 采用作图的方法来表示频谱。用频率f作 横座标，用信号的各正弦分量的相对振 幅作纵座标，通常称之为频谱图。
脉冲信号的分解
i (a) I0 t i (b) t i 三次谐波 i1 (d) t 一次谐波 i1 (c) t 七次谐波 i7 i 五次谐波 i1
最大的疑问是：为何选择用ห้องสมุดไป่ตู้ 频信号来传递信息？
疑问：为何选择用高频信号来传递信息？
1、传输特性的问题：音频信号在自由空间中传播的速 度较慢(340m/s)，而且衰减很快，根本就不能实现远距离 的传输；
高频电子线路课件
第1章 绪 论
各部分作用： 各部分作用： (1)振荡器 ) 的高频振荡信号，几十千赫以上。 产生 fosc 的高频振荡信号，几十千赫以上。
调幅广播发射机的组成
(2)高频放大器 ) 多级小信号谐振放大器， 放大振荡信号， 多级小信号谐振放大器 ， 放大振荡信号 ， 使频率倍增 并提供足够大的载波功率。 至 fc，并提供足够大的载波功率。 (3)调制信号放大器 ) 多级放大器，前几级为小信号放大器， 多级放大器 ， 前几级为小信号放大器 ， 放大微音器的 电信号；后几级为功放，提供功率足够的调制信号。 电信号；后几级为功放，提供功率足够的调制信号。 (4)振幅调制器 ) 实现调幅功能， 实现调幅功能 ， 将输入的载波信号和调制信号变换为 所需的调幅波信号，并加到天线上。 所需的调幅波信号，并加到天线上。
18
第1章 绪 论
1.1 无线通信系统概述
一、无线通信系统的组成
发送设备
接收设备
超外差形式
19
第1章 绪 论
1.1 无线通信系统概述
一、无线通信系统的组成 图中虚线以上部分为发送设备 发信机 图中虚线以上部分为发送设备(发信机 ， 发送设备 发信机)， 虚线以下部分为接收设备 收信机)， 虚线以下部分为接收设备(收信机 ， 接收设备 收信机 天线及天线开关为收发共用设备。 天线及天线开关为收发共用设备。 为收发共用设备 信道为自由空间。 信道为自由空间。 为自由空间 话筒和扬声器属于通信的终端设备，分别为信源和 话筒和扬声器属于通信的终端设备，分别为信源和 属于通信的终端设备 信宿。 信宿。 接收机一般都采用超外差的形式。 接收机一般都采用超外差的形式。 一般都采用超外差的形式
2
第1章 绪 论
参考书
高频电子技术第1章.ppt
筒所产生的微弱信号，即基带信号，并将其送入振幅调制器。
然后，振幅调制器将输入的高频载波信号和低频调制信号变
换成高频已调信号，即高频载波频率信号被基带信号调制。
最后再经功率放大器放大，获得足够的发射功率，作为射频
信号发送到空间。载波频率处在适合无线信道传播的频率范
围内。
上一页 下一页 返回
1.1 通信与通信系统概述
上一页 下一页 返回
1.1 通信与通信系统概述
通信系统中的信道是信号传输的通道，也就是传输媒介， 不同的信道有不同的传输特性。为了适应信道对要传输信号 的要求，就必须将已获取的基带信号再做变换，这就是发送 变换设备的作用。发送设备将基带信号经过调制等处理，并 使其具有足够的发射功率，再送入信道，实现信号的有效传 输。常见的信道通常有光信道和电磁信道两类。人们通常将 电磁信道分为无线信道和有线信道两类:无线信道是指无明显 边界的电波传播空间，如无线通信的空间信号通路;有线信道 是针对边界明显、空间范围相对较窄的信号传播通路，如有 线通信用的架空明线、同轴电缆、视频电缆和波导管等。
1.4 实训1：函数信号发生实验
外接电容C可由两个恒流源充电和放电，电压比较器A、B 的阈值分别为总电源电压(指UCC+UEE)的2/3和1/3 。恒流源I2 和I1的大小可通过外接电阻调节，但必须I2 > I1 。当触发器的 输出为低电平时，恒流源I2断开，恒流源I1给C充电，它的两 端电压UC随时间线性上升，当达到电源电压的2/3时，电压比 较器A的输出电压发生跳变，使触发器输出由低电平变为高 电平，恒流源I2接通，由于I2 > I1(设I2 =2 I1 )I2将加到C上进行 反充电，相当于C由一个净电流I放电，C两端的电压UC又转 为直线下降。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
由于要传输的信息种类多样，其对 应的基带信号特性各异，这些基带信 号往往并不适合信道的直接传输。
15
4、传输信道
• 信号从发送到接收中间要经过传输信 道，又称传输媒质。不同的传输信道 有不同的传输特性。如电缆、光缆、 无线电波等。
• 根据传输媒质的不同，可以分为两大 类：有线通信：双绞线、同轴电缆、 光缆 无线通信：自由空间
4
线性电路是用线性代数方程、线性 微分方程或线性差分方程来描述。
非线性电路是用非线性代数方程、 非线性微分方程、非线性差分方程 来描述的。
本课程主要研究高频、模拟、非线 性、时变电子线路。
5
1.2 线性与非线性电子线路
线性电路与非线性电路的特点： 第一，非线性电子线路不具有叠加性和均 匀性，不适用叠加定理。 第二，在稳定状态之下，非线性电子线路 输出变量中包含有输入变量中不具有的频 率成分。（下图） 第三，处于非线性状态工作的有源器件， 它们的输出响应与器件工作点的选取和输 入信号的大小有关。（下一页）
信号源
发送设备
传输信道
收信装置 下一页
接收设备
13
2、信号源
• 在实际的通信电子线路中传输的是 各种电信号，为此，就需要将各种 形式的信息转变成电信号。
• 常见的信号源有： 话筒 摄像机 各种传感器件 返回
14
3、发送设备
返回
• 发送设备的作用：
将基带信号变换成适合信道的传输 特性的信号。
• 对基带信号进行变换的原因：
2
高频通常指频率在300kHz~300MHz的 范围，广播、电视、短波通信、移动通 信等无线电设备都工作在这个频率范围 之内。 微波泛指频率高于300MHz以上的范围， 卫星电视、微波中继通信、雷达、导航 等设备都工作在这个频率范围。
3
二、按电子线路中所包含的元件性 质来分类，可分线性电路和非线性 电路。 由线性元件组成的电子线路叫线性 电子线路。 含有非线性元件的电子线路叫非线 性电子线路。 含有时变参数元件的电子线路叫参 变电路或时变电路。
• 长 波 1,000—10,000m 300—30kHz
低频L频MF
• 中短波
50—200m 6,000—1,500kHz 中高频IF
• 短波
10—50m
30—6MHz
高频HF
• 米波
1—10cm
300—30MHz 甚高频VHF
• 分米波
10—100cm 3,00—300MHz 特高频UHF
18
地波（分为地面波和空间波）
1. 地面波
就是沿地面传播的无线电波。 适用于长波和超长波。
2. 空间波
是在发射天线与接收天线间直
线传播的无线电波, 发射天线和
接收天线较高，接收点的电磁
波由直接波和地面反射波合成。
适用于超短波。
19
天波
• 经过地面100km至500km的电 离层反射传送到接收点的电磁波。 适用于短波。
uBE
0
UBEQ
uBE
(a)
(b)
go
tg
ICQ UBEQ
gm
返回
tg
ic uBE
10
1.3 通信发展简史
原始手段
烽火、旗语
有线通信
电报 （1837 Morse） 电话 （1876 Bell）
无线通信
电磁波的存在 Maxwell 理论
Hertz 实践
三个里程碑：① Lee de forest 发明电子三极管1907 ② W. Shockley 发明晶体三极管1948 ③ 集成电路、数字电路的出现20世纪60
6
iC
iC
Q 0 0
t UBE Q
uBE
0
uBE
u i＝ U imcos t
(a )
iC t
7
iC
iC
Q
0
uBE
0
t
0
uBE
u
＝
i
U
im
c
o
s
t
(b ) t
返回
8
第四，描述非线性器件特性的参量有三
种：一是静态参量，也称为直流参量；
二是动态参量，也称为交流参量；三是
折合参量，也称为平均参量。用这三种
第一章 绪 论
1.1 电子线路的分类 1.2 线性与非线性电子线路 1.3 通信发展简史 1.4 无线电信号的传输理论
1
1.1 电子线路的分类
包含有源器件的网络统称为电子线路。
一、电子线路按照工作频率可分成： 低频电子线路、高频电子线路和微波 电子线路。
低频通常指频率低于300kHz的范围， 语音的电信号、生物电信号、地震电 信号、机械振动的电信号等都属于这 个范围。
16
（1）、有线通信信道
1. 双绞线 适用于短距离（小于100m）、1Mb/s数 据率的通信环境。
2. 同轴电缆 适用于距离在几百米、带宽小于10Mhz、 码流率小于20Mbps的通信环境。
3. 光纤电缆 特点：衰减小（小于1db/km）、工作频 率高、信息容量大
17
（2）、无线通信信道
• 无线通信的传输媒质是自由空间。 电磁波从发射天线辐射出去之后， 经过自由空间到达接收天线的传播 途径可分为两大类：地波和天波。
• 厘米波(微波) 1—10cm
30—3GHz
超高频SHF
• 毫米波
1—10mm 300—30GHz 极高频EHF
• 亚毫米波 1mm以下
300GHz以上 超极高频
返回 22
5、接收设备
参量综合起来描述一个非线性器件的工
作状态。（下图）
第五，非线性电子线路的数学描述是非
线性方程。二阶以上的非线性微分方程
还没有实用的求解方法。在工程上一直
沿用的是近似解法，本课程也将采用这
种方法。（下一页）
9
iC ICQ
I nm
g c
U tan ＝g0
m
iC
ICQ Q
tan ＝gm
Q iC
uBE
0
UBEQ
• 电离层反射的特点：
频率越高，吸收能量越小，但 频率过高电波会穿透电离层。故 频率只限于中短波段300KHz－ 30MHz 。
20
散射通信
• 利用对流层对电波的散射进行 通讯，它适用于超短波以及微 波波段的通信，通信距离很远。
21
无线电波段的划分
波段名称 波长范围
频率范围 频段名称
• 超长波 10,000—100,000m 30—3kHz 甚低频VLF
11
1.4 无线电信号的传输理论
一、 传输信号的基本方法
1、语言和文字 （最原始、最基本的传输手段） 2、光通信 （远距离通信，迅速准确） 3、电通信 （无线通信，有线通信）
Maxwell 在理论上发现电磁场理论 Hertz 在实践上证明电磁场的存在 Morse 有线电报 Bell 有线电话
12
二、 通信系统简介 1、通信系统原理框图
