A.6 110kV母线保护二次回路图集
6kV开关柜二次原理图总结
3号机6kV开关柜部分二次图总结（学习总结，仅供参考）30BCA、30BBE、30BBA、30BDA段已梳理，30BEA段暂未梳理。
运行二处三值XX6kV开关柜二次原理图总结二次原理图的使用功能1、厦门ABB中压电气安全柜配发的二次原理图是旨在相关工作人员进行中压柜的学习时有助于了解柜体内部二次回路的接线情况，相关继电保护接线情况及动作条件，以及相关技术人员学习此柜的有效参考文件。
2、ABB中压开关柜的机械连锁1)只有断路器和接地开关在分闸位置时，小车开关才能从试验位置移至工作位置；2)只有断路器在分闸位置时，小车开关才能从工作位置移至试验位置；3)只有小车开关已完全咬合在试验或工作位置时，断路器才能合闸；4)小车开关在试验或工作位置而没有控制电压时，断路器不能合闸，仅能手动分闸；5)小车开关在工作位置时，控制线插头被锁定，不能拔出；6)只有小车开关在试验或移出位置时，接地开关才能合闸；7)接地开关在合闸时，小车开关不能从试验位置移至工作位置；8)只有接地开关在合闸时，电缆室柜门才能打开且只有关闭电缆室柜门后，接地开关才能分闸；9)在某些回路的小车开关或接地开关操作机构上设置闭锁电磁铁，实现电气闭锁功能（如：母线带电时，母线接地开关不能进行合闸操作）。
目录第一章 30BCA母线 (5)第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜） (7)第二节 30BCA至40BCC出线开关（30BCA02柜） (9)第三节 30BCA母线PT柜（30BCA03柜） (11)第四节30BCA母线电源进线开关（30BCA04柜） (12)第五节启动变低压侧PT柜（30BCA05柜） (14)第六节30BCA燃弧故障系统原理图 (14)第二章高厂变母线段 (16)1、30BBE向30BBA母线供电开关（30BBE01柜） (16)2、30BBE母线PT柜（30BBE02柜） (19)第三章正常供电系统30BBA母线 (20)第一节 30BBA母线备用电源进线开关（30BBA01柜，30BBC01） (22)第二节30BBA母线PT柜（30BBA02柜，30BBA00GT510） (24)第三节 30BBA带差动保护电动机（30BBA03柜，30LAC11AP001） (26)第四节 30BBA向30BDA供电开关（30BBA04柜） (28)第五节备用柜（30BBA05柜，备用） (30)第六节 UMA低厂变30BFT12（30BBA06柜，30BFT12） (31)第七节 5号主给水泵电机（30BBA07柜，30LAC15AP001） (33)第八节核岛低厂变（30BBA08柜，30BFT11） (34)第九节闭式水泵电机柜（30BBA09柜，30PGB11AP001） (36)第十节备用柜（30BBA10柜） (38)第十一节备用柜（30BBA11柜） (38)第十二节30BBA母线中性点接地变柜（30BBA12柜，30BHV11） (39)第十三节主冷却剂循环泵电动机II转速柜（30BBA13柜，30JEB30AP001） (41)第十四节 30BBA母线核级PT柜（30BBA14柜，30BBA00GT520） (43)第十五节主泵电动机I速（30BBA15柜，30JEB30AP001） (44)第十六节核岛控制保护系统低厂变（30BBA16柜，30BFT13） (46)第十七节30BBA向30BEA供电开关（30BBA17柜，30BEA00GS001） (48)第十八节凝结水泵电动机（30BBA18柜，30LCB11AP001） (50)第十九节净凝结水泵电动机（30BBA19柜，30LDF32AP001） (52)第二十节 30BBA母线工作电源进线开关（30BBA20柜，30BBE01） (54)第二十一节30BBA燃弧故障系统原理图 (56)第二十二节30BBA断路器失灵保护系统原理图（图纸有误） (57)第四章正常运行可靠供电系统30BDA (58)第一节 30BDA母线工作电源进线开关（30BDA01柜，30BBA04） (60)第二节常规岛正常可靠供电低厂变30BMT51（30BDA02柜，30BMT51） (62)第三节UKA厂房通风电动机（30BDA03柜，30KLE10AH001KN01） (63)第四节冷冻机电动机（30BDA04柜，30QKM01AH010） (65)第五节冷冻机电动机（30BDA05柜，30QKM01AH020） (67)第六节备用（30BDA06柜） (67)第七节核岛正常可靠供电系统低厂变（30BDA07柜，30BMT52） (67)第八节30BDA母线电压互感器（30BDA08柜，30BDA00GT510） (68)第九节 UBN厂房正常可靠供电低厂变30BMT53（30BDA09，30BMT53） (69)第十节大容量补给水泵及硼控制泵电动机（30BDA10柜，30KBA30AP001） (70)第十一节控制室电子设备间空调电动机（30BDA11柜，30SAC50AH001KN01） (71)第十二节辅助给水泵电机（30BDA12柜，30LAJ10AP001） (72)第十三节备用（30BDA13柜） (74)第十四节30BDA母线柴油发电机电源进线开关（30BDA14柜，30XKA50） (76)第十五节30BDA燃弧故障系统原理图 (78)第十六节30BDA断路器失灵保护系统原理图 (79)第一章 30BCA/30BCB母线启动变30BCT03带两段6kV母线，每段母线各有5个ABB生产的6.3kV中压安全柜，具30BCA母线220V直流控制电源和交流加热器回路220V直流控制电源：来自30BVJ和30BVK母线的直流电，通过直流控制电源选择开关S101->220V直流控制电源小母线；220V交流电源：来自30BFG母线的交流电，通过微型空开SM91->220V交流电源小母线；第一节 30BCA母线至30BBA/30BBC出线开关（30BCA01柜）ABB图号：LYG-3-D409-52-EE-400001-DG-3012-S1.1 测量、保护输入回路电流互感器TAL1：测量回路，A相电流接到电流继电器K40（用于电气柜风机的启停控制），B相接到就地电流表PA；电流互感器TAL2：保护回路，A、B、C三相电流接到综合保护继电器F11；电流互感器TAL3：备用；电流互感器TAL4：保护回路，A、B、C三相电流接到高备变分支保护屏30CHC03（保护）；电流互感器TAN1：保护回路，零序电流输入到综合保护继电器F11；带电显示器PU：HL为电容分压装置；FA避雷器；QE接地开关：接地开关与断路器手车之间有机械联锁：a）只有当断路器手车处于试验位置时，才允许操作接地开关；b）只有当接地开关处于分闸状态时，断路器手车才允许由试验位推入运行位置。
《110kV变电站典型二次回路图解》1-9(正式版)概要
110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。
形成这种局面的原因是多方面的。
首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。
其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。
微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。
在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。
这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。
鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。
本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。
前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
110KV电压互感器二次空开跳闸的原因分析及探讨

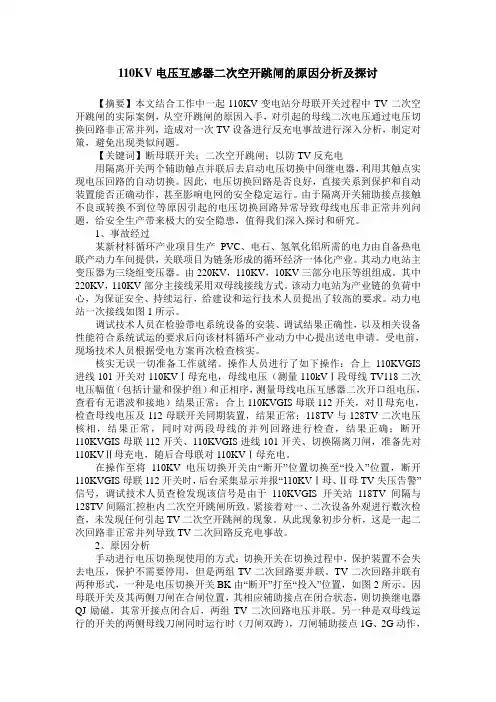

110KV电压互感器二次空开跳闸的原因分析及探讨【摘要】本文结合工作中一起110KV变电站分母联开关过程中TV二次空开跳闸的实际案例，从空开跳闸的原因入手，对引起的母线二次电压通过电压切换回路非正常并列，造成对一次TV设备进行反充电事故进行深入分析，制定对策，避免出现类似问题。
【关键词】断母联开关；二次空开跳闸；以防TV反充电用隔离开关两个辅助触点并联后去启动电压切换中间继电器，利用其触点实现电压回路的自动切换。
因此，电压切换回路是否良好，直接关系到保护和自动装置能否正确动作，甚至影响电网的安全稳定运行。
由于隔离开关辅助接点接触不良或转换不到位等原因引起的电压切换回路异常导致母线电压非正常并列问题，给安全生产带来极大的安全隐患，值得我们深入探讨和研究。
1、事故经过某新材料循环产业项目生产PVC、电石、氢氧化铝所需的电力由自备热电联产动力车间提供，关联项目为链条形成的循环经济一体化产业。
其动力电站主变压器为三绕组变压器。
由220KV，110KV，10KV三部分电压等组组成。
其中220KV，110KV部分主接线采用双母线接线方式。
该动力电站为产业链的负荷中心，为保证安全、持续运行，给建设和运行技术人员提出了较高的要求。
动力电站一次接线如图1所示。
调试技术人员在检验带电系统设备的安装、调试结果正确性，以及相关设备性能符合系统试运的要求后向该材料循环产业动力中心提出送电申请。
受电前，现场技术人员根据受电方案再次检查核实。
核实无误一切准备工作就绪。
操作人员进行了如下操作：合上110KVGIS 进线101开关对110KVⅠ母充电，母线电压（测量110kVⅠ段母线TV118二次电压幅值（包括计量和保护组）和正相序，测量母线电压互感器二次开口组电压，查看有无谐波和接地）结果正常；合上110KVGIS母联112开关，对Ⅱ母充电，检查母线电压及112母联开关同期装置，结果正常；118TV与128TV二次电压核相，结果正常，同时对两段母线的并列回路进行检查，结果正确；断开110KVGIS母联112开关、110KVGIS进线101开关、切换隔离刀闸，准备先对110KVⅡ母充电，随后合母联对110KVⅠ母充电。
110kV变电站二次回路图解
搜狐博客> 左路传中> 日志> 110kV变电站二次回路图解2007-07-14 | 第三章断路器的控制--110kV六氟化硫（SF6）断路器标签：断路器六氟化硫2.110kV六氟化硫（SF6）断路器SF6断路器是110kV电压等级最常用的开断电器，关于它的控制，本章选用的模型是西高电气公司生产的LW25-126型SF6断路器。
LW25-126型SF6断路器广泛应用于110kV电压等级，运行经验丰富，具有一定的代表性。
2.1操作机构LW25-126型SF6断路器采用弹簧机构，其机构电气回路如图3-1-1、图3-1-2所示。
图3-1-1 （点击看大图）图3-1-2（点击看大图）图3-1-1所示的是断路器机构的控制回路图，红色部分为合闸回路，绿色部分为跳闸回路，黄色部分为储能电机启动回路。
图3-1-2所示为弹簧储能电机的电源回路。
主要部件的符号与名称对应关系如表3-1所示。
表3-1 LW25-126型六氟化硫断路器控制回路主要部件符号名称备注11-52C 合闸操作按钮手动合闸11-52T 分闸操作按钮手动跳闸43LR “远方/就地”切换开关52Y “防跳”继电器8M 空气开关储能电机电源投入开关88M 储能电机接触器动作后接通电机电源48T 电动机超时继电器49M 电动机过流继电器49MX 辅助继电器反映电机过流、过热故障33hb 合闸弹簧限位开关33HBX 辅助继电器反映合闸弹簧储能状态52a、52b 断路器辅助接点52a为常开接点、52b为常闭接点63GLX SF6低气压闭锁继电器LW25-126型SF6断路器的操作回路中，有一个“远方/就地”切换开关43LR。
“就地”是指在断路器本体机构箱使用合闸按钮11-52C或分闸按钮11-52T操作，“远方”是指一切通过微机操作箱向断路器发出的跳、合闸指令。
正常运行情况下，43LR处于“远方”状态，由操作人员在控制室对断路器进行操作；对断路器进行检修时，将43LR置于“就地”状态，在断路器本体进行跳、合闸试验。
电工必读的30个高压二次回路图，知道80%以上的电工一定经验丰富
电工必读的30个高压二次回路图，知道80%以上的电工一定经验丰富直流母线电压监视装置电路图直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时， KV1失磁，其常闭触点闭合， HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。
图1 直流母线电压监视装置电路图直流绝缘监视装置接线图图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11（ST1的1-3、2-4断开）与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号（若正、负极对地的绝缘电阻相等时，不管绝缘下降多少，KA不可能动作，就不能发出信号，这是其缺点）。
此时，可用2PV进行检查，确定是哪一极的绝缘下降（测“+”对地时，ST2的2-1、6-5接通；测“-”对地时，ST2的1-4、5-8接通。
正常时，母线电压表转换开关ST2的2-1、5-8、9-11接通，电压表2PV可测正、负母线间电压，指示为220V），若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为1.4mA，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
二次回路及压板图文讲解
4、分相操作的断路器配置本体三相不一致，宜配置两套压力闭锁回路， 取消操作箱的压力闭锁回路，只保留操作箱的压力低闭重回路。
+开入电源
保护故障闭锁 测
保护异常告警 控 装
保护动作
置
重合闸动作
110kV线路保护及二次回路
101
本保护重合闸
2 1 103H
103J
测控屏 133J
外保护永跳
2 1 133R 2 1 133
本保护跳闸
开关机构箱 压力低闭重
102
107
DL
HQ
开关机构箱
137
TQ
DL
110kV线路保护及二次回路
+开入电源
1TJR 2TJR
1TJR 2TJR 1TJF
远跳开入 线 路
瞬时闭重 保 护 一
1TJR 2TJR
21
操作箱三跳 起失灵一
+开入电源 母 差
三跳起失灵 失 灵 一
2TJF
220kV线路保护及二次回路
分相操作箱：重合闸及闭锁重合闸回路
+1KM
101 线路保护一 21
线路保护二
重
21
合
闸
ZHJ
回
路
HBJA
103H ZHJ
-1KM 102
HBJA
107A
HQA DLA
TWJA
B、C两相合闸回路同此
220kV线路保护及二次回路
分相操作箱：重合闸及闭锁重合闸回路
二次回路和电缆编号原则
2016年1月7日21:41二次回路和电缆编号原则2015-03-06 10:49:25| 发布人：周世明| 浏览(2460)| 评论(1)1、总体原则A、本原则依据《南方电网一体化电网运行智能系统技术规范》第3-22部分：建设规范厂站二次接线标准，并与二次专业图纸设计编制习惯相结合，汇总成编号原则。
目前主要使用于基建项目新建220kV及以下变电站工程，严格按该原则设计。
B、同一组交流电流、电压回路应在回路号增加前缀 A/B/C以区分按相编号的回路。
C、直流控制、输入回路、宜在回路号后增加后缀A/B/C以区分按相编号的回路。
D、双重化配置的两套设备，相同功能的回路，编号不应相同。
E、回路编号中不宜含有括号，可用后缀英文加以区分。
2、电流回路编号注释：1、电流回路旧编号全部用A/B/C/N411~491容易引起混淆，不再采用。
本原则根据变电站电压等级及CT用途区分其电流回路编号。
全站各电压等级电流回路的回路号用四位数表示。
第1位为电压等级代号（500kV：5；220kV：2；110kV：1；35kV：3；10kV：4）；第2位为该CT的编号；第3位为该CT的二次绕组编号；第4位为电流回路的次序号主变——T21（220kV侧开关侧CT）、T22（220kV侧套管CT）、T23（220kV侧零序CT）；T24（220kV侧间隙CT）T11（110kV侧开关侧CT）、T12（110kV侧套管CT）、T13（110kV侧零序CT）、T14（110kV侧间隙CT）T41（10kV侧分支一CT）、T42（10kV侧分支二CT）2、如电流回路中串接多个设备，电流回路编号最后一位按顺序编写。
如备自投---故障录波，A4121---A4122，如此类推。
3、站用变/接地变低压侧根据其开关侧CT采用顺序排下。
4、10kV电容器本体CT编号根据开关侧CT编号顺序排下。
5、母差的电流回路编号不再使用特殊编号。
3、电压回路编号注释：1、从电压互感器引至并列装置之间的PT回路：如电压互感器二次侧---空气开关---隔离开关辅助接点---PT并列装置，回路编号A611---A612---A613---A630I2、 A(B、C、L、SC)表示A、B、C三相、L开口三角、SC试验电压。
怎样看110kV变电站典型二次回路图11-12完成版概要
第 11章外桥与内桥二次接线的比较桥形接线是在变电站只有两条线路和两台主变时经常采用的主接线形式,分为内桥和外桥两种,都是由三台断路器(进线断路器 DL1和 DL2、桥断路器 DL3组成的。
外桥和内桥两种接线形式具体如图 11-1所示。
内桥接线时,桥断路器 DL3在DL1、 DL2和两台主变之间;外桥接线时,桥断路器 DL3在 DL1、 DL2和两条110kV 线路之间。
我们在城区最常见到 110kV 桥形接线变电站多为内桥, 这种变电站一般作为110kV 电压等级的终端变电站使用,以 10kV 电压等级向城区用户输出电能。
两条110kV 线路互为备用,无 110kV 穿越功率, 不配置 110kV 线路保护, 按照进线备自投方式配置高压侧备自投。
外桥变电站多作为 110kV 电压等级环网中的联络变电站使用, 在外桥断路器处配置双向线路保护,站内不配置高压侧备自投。
11.1 两种桥型接线的特点关于内桥和外桥的优缺点以及适用原则 , 事实上各种说法并没有统一,我们仅根据图 11-2做一些表面现象的分析。
图 11-2-①:内桥,无 110kV 穿越功率。
控制 DL3即可控制 #2主变的投退 , 对 #1主变没有影响 ; #2主变保护跳闸不会影响 #1主变运行。
停运 #1主变会造成 #2主变失压; #1主变保护跳闸会造成 #2主变失压。
图 11-2-②:内桥,有 110kV 穿越功率。
内桥接线时并不是绝对不能考虑功率送出,在这种运行状态下 , 控制 DL2即可控制是否通过 #2线路对外输出电能,不影响 #2主变的运行 , 适用于 110kV 线路需要经常操作的情况 ; #2线路故障导致的 DL2跳闸不会影响 #2主变的运行。
停运 #1或 #2主变时都会造成无法通过 #2线路输出电能, 即联络线中断; #1或 #2主变保护跳闸都会造成联络线中断。
图 11-2-③:外桥,无 110kV 穿越功率。
两台主变运行而外桥断路器不投入的情况 , 其实就是两套线路变压器组接线,两台主变相互之间没有任何影响。
南方电网kV变电站二次接线标准
南方电网kV变电站二次接线标准————————————————————————————————作者：————————————————————————————————日期：南方电网系统〔2012〕60号附件ICS备案号：Q/CSG 中国南方电网有限责任公司企业标准Q/CSG11102001-2012 南方电网220kV变电站二次接线标准Technical specification for 220kV substation'ssecondary connection of CSG2012-12-25 发布2013-01-01 实施中国南方电网有限责任公司发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 总体原则及要求 (1)5 二次回路设计原则 (2)5.1 电流二次回路 (2)5.2 电压二次回路 (3)5.3 断路器控制回路 (3)5.4 失灵回路 (3)5.5 远跳回路 (4)5.6 保护复接接口装置 (4)5.7 信号回路 (4)5.8 直流电源 (4)6 二次回路标号原则 (4)6.1 总体原则 (4)6.2 直流回路 (4)6.3 信号及其它回路 (5)6.4 交流电流回路 (6)6.5 交流电压回路 (6)7 保护厂家图纸设计原则 (7)7.1 厂家图纸制图要求 (7)7.2 厂家图纸目录要求 (7)附录A（资料性附录）二次原理接线图集 (8)A.1 220kV线路二次回路原理图集； (8)A.2 220kV主变压器二次回路原理图集； (8)A.3 220kV母线保护二次回路原理图集； (8)A.4 220kV母联及分段二次回路原理图集； (8)A.5 110kV线路二次回路原理图集； (8)A.6 110kV母线保护二次回路图集； (8)A.7 110kV母联及分段二次回路原理图集； (8)A.8 公用设备二次回路原理图集。
(8)前言为了降低继电保护现场作业风险，提高现场作业标准化水平，减少继电保护“三误”事故，统一各设计单位的二次回路设计原则等，中国南方电网有限责任公司系统运行部组织编制了本标准。
高压主变保护一次二次全套电气图纸
怎样看110kV变电站典型二次回路图
精彩摘录
本书还提出了一些有关如何提高看图能力的建议。读者需要了解二次设备的常见类型和功能，熟 悉常见的二次回路接线方式和特点。掌握一些基本的电气知识，例如电路分析、电气测量等方面 的基础知识，有助于更好地理解二次回路图。多看多练，通过阅读实际的二次回路图并进行分析， 逐渐提高自己的看图能力。
在本书中，还有一些有关如何在实际工作中使用二次回路图的见解和建议。电力工作人员应该充 分理解二次回路图的重要性和作用，认真学习和掌握二次回路图的阅读技巧。在实际工作中，要 注重二次设备的维护和检修，及时发现和处理可能出现的问题。在实际操作中不断积累经验，提 高自己的技能水平，更好地为电力系统的稳定运行服务。
目录分析
目录分析
随着电力行业的快速发展，变电站在电力系统中的地位日益重要。而二次回路作为变电站的重要 组成部分，对于电力系统的稳定运行具有至关重要的作用。因此，理解变电站二次回路的工作原 理和设计思想，对于电力从业者来说具有重要意义。本书以《怎样看110kV变电站典型二次回路 图》这本书的目录作为分析对象，探讨其中的关键点、重点和难点，以期为读者提供有益的参考。 《怎样看110kV变电站典型二次回路图》这本书旨在帮助读者理解110kV变电站二次回路的工作 原理、设计原则及操作方法。作者结合多年的实践经验，通过详细讲解二次回路的各个组成部分， 使读者能够全面掌握变电站二次回路的相关知识。书中还提供了大量的实际案例，帮助读者更好 地将理论知识应用到实际操作中。 本书的目录经过精心设计，按照循序渐进的原则，逐步引导读者深入了解二次回路的相关知识。
作者简介
作者简介
这是《怎样看110kV变电站典型二次回路图》的读书笔记，暂无该书作者的介绍。
感谢观看
阅读感受
阅读感受
6kV高压电机柜二次控制原理图
27 28
10
2021/6/7
33
CZ
20
回路画法
29
工程部技术培训
开关柜二次回路控制原理与接线
部分资料从网络收集整 理而来，供大家参考，
感谢您的关注！
30
2021/6/7
保护继电 器接点
自锁，保护保护继 电器接点不被烧坏
20
工程部技术培训
开关柜二次回路控制原理与接线
小母线切换
切换控制
1YMa 1YMb 1YMc 1YMn
2021/6/7
２YMa ２YMb ２YMc ２YMn
当母联投入后，其中一台母线PT退 出运行，则要进行切换，以保证保护、 仪表的电压检测正常。
2021/6/7
25
工程部技术培训
开关柜二次回路控制原理与接线
就绪条件 （充电）
自投控制开关允许 手车全在工作位 两进线合闸位 母联分闸位 母线电压正常
闭锁条件 （放电）
自投控制开关禁止
断路器手车未在工作位置
PT手车未在工作位置
备用开关在分闸位置
备用电源低电压
保护跳闸
手动分闸
2021/6/7
自投已动作一次
2021/6/7
16
工程部技术培训
开关柜二次回路控制原理与接线
常用控制功能原理:
合分闸及防跳 储能 联锁 断线监视 PT断线检测 小母线切换 备自投 同期检测 自动准同期 系统接地(绝缘监视)
2021/6/7
17
工程部技术培训
开关柜二次回路控制原理与接线 合、分闸控制流程
本地智能装置 远方控制器无源接点 合分闸控制开关
幅值
合闸允许
相位
频率
10KV标准图集 厂用变保护二次原理图
110kV单母分段备自投闭锁方式分析与研究
110kV单母分段备自投闭锁方式分析与研究摘要：备自投装置应用的目的在于提高电力系统供电可靠性。
在主供电源失电时通过备自投装置自动投入备用电源，来保证母线不失去电压。
备自投装置准确动作可以及时恢复供电，在各电压等级电网中得到了广泛的应用。
为防范备自投的不正确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，闭锁条件显得尤为重要。
关键词：备自投，可靠性，闭锁0前言随着我国人民生活水平的不断提高，人们对电力的需求越来越大，依赖程度越来越强，对电能质量的要求也更加严格，供电可靠性成为供电考核的重要指标，因此利用各种电气设备保证电源的不间断供电和提高供电可靠性成为供电企业的重要工作。
为保证备自投装置能够准确动作，避免将备用电源再次投入到故障元件中，扩大事故范围，应采取一定的闭锁条件，闭锁条件必须要能适应系统一次接线的变化合理的接入，在不该闭锁的情况下应可靠动作，该闭锁的情况下必须可靠闭锁，才能保证供电可靠性和电网的安全运行。
本文将110kV 某变电站110kV备自投装置外部闭锁开入接线进行分析，并提出改进措施。
1 某110kV变电站单母分段主接线示意图图1 110kV某变电站单母分段接线方式示意图站内保护配置情况如下：序号一次设备保护型号主要功能备注1110kV线路A PCS-943N光纤电流差动、距离、零序2110kV线路B CSC163AN光纤电流差动、距离、零序3110kVⅠ、Ⅱ组母线BP-2C-NWC母线差动保护、母联充电及过流保护4110kV1#主变CSC-326FN分相差动、复压过流、零序、间隙5PRS-778S分相差动、复压过流、零序、间隙6110kV2#主变CSC-326FN分相差动、复压过流、零序、间隙7PRS-778S分相差动、复压过流、零序、间隙安自方面110kV部分配置PCS-9651D备自投一套110kV备自投的几种方式如下：（1）备自投方式1为110kV某变电站110kV进线A为主供电源，分段断路器QF3在运行状态，110kV进线B为备用电源。
A.6 110kV母线保护二次回路图集
A6-01 A6-02 A6-03 A6-04 A6-05 A6-06 A6-07 A6-08 A6-020. 21.
I
中国南方电网有限责任公司
发 布
Q/ CSG XXXXX-2012
目录
序号
名称 A6 110kV 母线保护二次回路原理图集
图纸编号
11. 12.
110kV 1M，2M 母线及失灵保护信号和录波回路图 110kV 5M，6M 母线保护交流电流回路图 110kV 5M，6M 母线保护交流电压回路图 110kV 5M，6M 母线保护开入回路图一 110kV 5M，6M 母线保护开入回路图二 110kV 5M，6M 母线保护开入回路图三 110kV 5M，6M 母线保护开入回路图四 110kV 5M，6M 母线保护出口回路图一 110kV 5M，6M 母线保护出口回路图二 110kV 5M，6M 母线及失灵保护信号和录波回路图 110kV 母线保护直流电源回路图
中国南方电网有限责任公司企业标准
南方电网 220kV 变电站二次接线标准 附录 A.6 110kV 母线保护二次回路图集
Technical specification for 220kV substation's secondary connection of CSG
Appendix A.6：110kV busbar protection secondary principium connection volume
A6-11 A6-12 A6-13 A6-14 A6-15 A6-16 A6-17 A6-18 A6-19 A6-20 A6-21
1. 2. 3. 4. 5. 6. 7. 8. 9. 10.
设计说明 110kV 母线及失灵保护 CT 配置图 110kV 1M，2M 母线保护交流电流回路图 110kV 1M，2M 母线保护交流电压回路图 110kV 1M，2M 母线保护开入回路图一 110kV 1M，2M 母线保护开入回路图二 110kV 1M，2M 母线保护开入回路图三 110kV 1M，2M 母线保护开入回路图四 110kV 1M，2M 母线保护出口回路图一 110kV 1M，2M 母线保护出口回路图二
《110kV变电站典型二次回路图解》1-9(正式版)概要
110kV变电站典型二次回路图解作者:蒋剑2008-12-01前言一目前,在针对电力系统职工和电力专业学生的培训教材中,关于二次接线的内容仍然主要以电磁式继电器回路为讲解示例。
在微机保护已经普遍应用的今天,这种模式在很大程度上已经脱离了电力生产的实际情况,造成了理论与实践的脱节,尤其不利于基层技术人员的培养。
形成这种局面的原因是多方面的。
首先,在教学中,继电器回路它具有接线简明、原理清晰、易于理解的优点,便于学生理解,而微机保护装置由于采用了微型计算机作为核心,许多功能都由芯片运算完成,在保护原理的算法和实现上进行了很大的改进,对高等数学及计算机等专业知识水平要求较高,不利于讲解和普及。
其次,电磁式继电器保护装置的定型化程度很高,各项技术条件在电力系统内得到了高度的认同。
微机保护则是由不同厂商根据继电保护的基本原理独立开发的,各套产品之间在配置原则、保护算法等方面存在较大差异,尽管经过一定时间的运行实践,我们总结出了一定的经验,但是仍然很难确定地将某一种产品作为范例进行推广,这也导致了在教学中对微机保护二次接线提及较少。
在微机型继电保护和自动装置的二次接线方面,由于实际工作情况的不同,各供电公司的相关部门目前采用最多的仍然是“师傅—徒弟”言传身教和班组学习的模式。
这种各自为战的模式不利于技术的交流与推广,也不利于电力系统人才的培养。
鉴于此,针对110kV变电站主要继电保护和自动装置的二次回路接线,笔者结合本单位的生产实践编制了本文。
本文以国内各大微机保护厂商设备为例,结合图纸讲解二次回路的工作方式,较少涉及继电保护原理,主要面对电力系统中刚参加工作的大中专学生编写,力求浅显易懂又不失专业性,使他们能尽快完成理论与实践的结合,投入工作中去。
前言二我一直有一个想法,那就是二次接线必须与继电保护作为两个专业分开。
虽然两者有着千丝万缕的联系,但是我认为——至少在教学上——应该予以更大程度的独立化,就如同我制作此文的目的:进行二次接线的学习,或者说尽快的学会看二次图纸,不涉及较深的继电保护原理。
电力系统继电保护及二次回路图纸
至T
至闪 至重 至音1
至控
电气防跳原理
• 电气防跳原理（详细的工作过程和各接点作用）
• 1.何谓“跳跃”？（断路器的反复合、跳现象。）
• 2.“跳跃的危害？（可能导致损坏断路器、引起爆炸等）
• 3.为什么会发生“跳跃”？发生“跳跃的条件”（用控制回路解说，假如 没有防跳闭锁）
• 必要条件：合闸接点（手合接点、自动合闸接点粘住、卡住）
500kV II母
保护动作时间配合：
*500kV阻抗保护： 2.0秒掉三侧开关
*500kV零序方向过流保护： 1.5秒掉500kV侧开关
*500kV零序过流保护 4.5秒掉500kV侧开关 5.0秒掉三侧开关
*220kV阻抗保护： 4.0秒掉2244、2255开关 4.5秒掉2245甲开关 5.0秒掉三侧开关
C
D42
SHJ U
3 1YJJ U
2YJJ
JSJ
TWJ SA
手合继电器 三
相
跳闸压力闭 锁
一 次 自
合闸压力闭 动
锁
重
后加速继电 器
合 闸 装
重合闸启动 置
ZCH
1SJ2 ZHJ 4R
U
5R ND 6R ZHJ3 7R
ZHJ1 ZHJ2 ZHJ4
ZHJ I
8R
D35 KK
24 2YJJ1
2SJ
2SJ1
路差 量压
保
器
护
纵
差
线路
双母双分段比相式母差保护示意
2245A
双母线双分段母差保护的两种接线示意图
4A 5A
2211 2212 2213 2214
2244
4B 5B
电力系统继电保护及二次回路图纸
测量 变压器纵差
10kV 母线
10kV过流
201
双母双分段比相式母差保护示意
双母线双分段母差保护的两种接线示意图
2244
2245A
4A 5A
4B 5B
2245B
2255
2211 2212 2213 2214
+
CJ
跳2245A 跳2211、2213、2255 跳2212、2214、2244 启动 A 段失灵 启动 B 段失灵
1R 2R
SHJ2 2SJ3 1SJ1 KK D18 21 23 1SJ
D48 D38 D37
U
3
U
JSJ TWJ SA
3R
C 1SJ2 U ZHJ 4R
重合闸启动
重合 闸一 次脉 冲 重 合 闸 闭 锁
三 相 一 次 自 动 重 合 闸 装 置
自动重合闸
ZCH
DL DL/QF DL
DL1 DL1 DL 1 1 DL 2 DL DL DL 22 2
比相式母线差动保护接线示意图
Hale Waihona Puke 电力系统继电保护及二次回路 图纸识读
1. 断路器控制回路（灯光监视）
RD
——发、变电所二次回路的核心内容）
DL
DL1
+KM
ZJ KK LD 1R TBJ2 TBJ1 DL2 TBJ
U I
-KM R D HC
5
SM 11 9 14 13 6
8 10 12 15 16 7 TBJ3
DL2
远动遥控
HD 1R TBJ 2R
• •
•
闪光装置：最简单的闪光回路接 线
+XM
SM
