电功和电热复习题.

合集下载

“电功和电热”检测题

图２
图３
图４
１．图３为个三孔插座．中有一减少电能的消耗．１如其
个插孔的导线是与室外大地相连的，请把
连起来．这个孔的导线与火线之间的电压
为
三、答题（１解第５题６分，ｌ作图第７题１．在如图６所示的家庭电路中．５请以笔
／
／
④
（Ｖ）
３ｏ．
／／／／
１．０２ｏ．
．．＿Ｌ．一ｇ一．— ． — ．．ａｒ．
一。一’ ｓ
乙
电炉丝发热发红时，连接导线却不热，是这
因为（）．Ａ通过电炉丝的电流比通过连接导线的．电流大Ｂ电炉丝的电阻比连接导线的电阻大．
ｒ
陇田嘲
一
… ④
、
选择题（题５分，３每共０分）
Ａ通过Ｌ的电流大．１ＢＬ的额定功率大．１ＣＬ两端的电压大．
Ｄ．１Ｌ的电阻大

１．下列各组中的单位，都属于电功的是（）．
Ａ＿、ＡＪＶ・
６有两个电路元件Ａ和，．流过元件的
流与其两端电压的关系如图１甲所示．把
‘
ｔ
们串联在电路中，图１乙所示．开关如闭合
这时电流表的示数为０４则电源电压和．Ａ．
件的电功率分别是（）．

九物理电功和电热综合练习题

第十五章电功和电热综合练习题九班姓名：成绩: 评价：一、填空题1、一家用电能表如图所示，测得接在电路中的电能表转盘10min内转了30 r，则电路消耗的电能是 J。

若某日电能表读数如图，现只将一个“220V 800W”的电暖器接入电路中，正常工作 5 h，电暖器消耗电能 kW·h，此时电能表示数变为2、一段导体两端的电压是24V时，通过的电流是0.5A，则导体的电阻是Ω，这段导体消耗的电功率是W，通过10S产生的热量是J．3、如图所示，标有“5V 5W”字样的小灯泡L与电阻R串联在电路中，电源电压为8V。

当开关S闭合时，小灯泡恰好正常发光，则小灯泡的电阻为___________Ω，电阻R消耗的功率为___________W。

4、甲灯标有“6V 6W”，乙灯标有“6V 3W”，将甲、乙两灯串联接入电路中，为了使两灯均不损坏，则允许通过的最大电流为__ __A，此时___ _(填“甲”或“乙”)灯更亮些。

5、如图甲所示，小灯泡额定电压为9 V，闭合开关S后，滑动变阻器滑片P从a端滑到b端的过程中，小灯泡的U-I关系图象如图乙所示(滑动变阻器阻值不受温度影响)。

小灯泡的额定功率为W。

当滑动变阻器接入电路的阻值R=8Ω时，小灯泡消耗的功率为2.25W，此时小灯泡的阻值为Ω。

6、如图所示，电源电压保持不变，小灯泡的额定电压为12V。

闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图所示。

则小灯泡的额定功率为 W，电源电压为 V，滑动变阻器的最大阻值为Ω。

7、有两个电阻，R1=5Ω，R2=10Ω，如果把它们串联接入电路中，则通过它们的电流之比I1:I2= ，它们消耗的电功率之比P1:P2= 。

8、灯泡L1和L2分别标有“220V 40W”和“220V 60W”的字样，它们中的电阻大些，若灯丝的长度相同，灯丝粗些。

若将两灯并联起来，接在某一电源上，则两灯的电压之比是，电流之比是，实际消耗的功率之比是。

电功和电热复习题

电功和电热复习题一、填空题1．小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就热了。

（填“不”或“更”）2．某家用电能表上标有“220V 10A 3000R／kWh”字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为 W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加 W以下的用电器。

3．把标有“6V 3W”和“6V 6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为V，两灯消耗的实际总功率为 W。

4．如图13-1所示，已知电源电压保持4．5V不变，电压表量程0～3V，滑动变阻器R的最大阻值20Ω，小灯泡L标有“2．5V 1．25W”的字样。

闭合开关后，当小灯泡正常发光时，它的阻值为Ω，滑动变阻器接入电路的阻值为Ω。

若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为 W。

5．小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W 电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于 A 的熔丝接在进户线上。

目前我市已实行新的分时电价政策，8∶00到21∶00电价为0．55元／度，其余时间电价为0．30元／度，若他家平均每天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。

这样，一个月（30天）他家能节约电费元。

6．如图13-2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R’的阻值变化范围为0～24Ω。

电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为Ω。

滑动变阻器消耗的最小功率为 W。

二、选择题1．有两盏正在使用的白炽灯泡甲和乙。

若乙灯比甲灯亮，则（）A．乙灯的灯丝电阻一定比甲灯的大B．乙灯两端的电压一定比甲灯两端的大C．电流通过乙灯做的功一定比甲灯的多D．相同时间内乙灯消耗的电能一定比通过甲灯的多2．在图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表A的示数为0．5A，电压表V的示数为2V，则关于该电路，下述判断正确的是（）A．电源电压是2V B．灯泡的额定功率是1WC．若滑片再向右滑动，灯泡有可能被烧毁D．若滑片再向右滑动，电流表示数将减小，电压表示数将增大3．如果加在定值电阻两端的电压从8V增加到10V时，通过定值电阻的电流相应变化了0．2A，则该定值电阻所消耗的电功率的变化量是（）A．0．4W B．2．8W C．3．2W D．3．6W4．如图是伏安法测小灯泡电阻、功率的实验电路图。

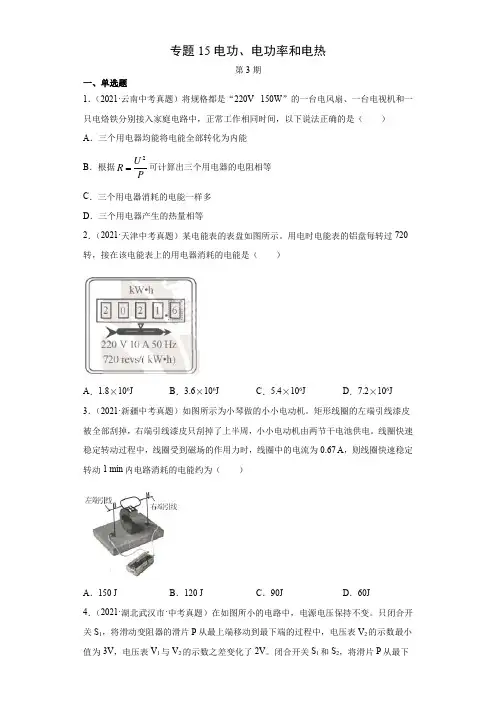

专题15电功、电功率和电热(第3期)(原卷版)

专题15电功、电功率和电热第3期一、单选题1．（2021·云南中考真题）将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（）A．三个用电器均能将电能全部转化为内能B．根据2URP可计算出三个用电器的电阻相等C．三个用电器消耗的电能一样多D．三个用电器产生的热量相等2．（2021·天津中考真题）某电能表的表盘如图所示。

用电时电能表的铝盘每转过720转，接在该电能表上的用电器消耗的电能是（）A．1.8×106J B．3.6×106J C．5.4×106J D．7.2×106J 3．（2021·新疆中考真题）如图所示为小琴做的小小电动机。

矩形线圈的左端引线漆皮被全部刮掉，右端引线漆皮只刮掉了上半周，小小电动机由两节干电池供电。

线圈快速稳定转动过程中，线圈受到磁场的作用力时，线圈中的电流为0.67 A，则线圈快速稳定转动1 min内电路消耗的电能约为（）A．150 J B．120 J C．90J D．60J 4．（2021·湖北武汉市·中考真题）在如图所小的电路中，电源电压保持不变。

只闭合开关S1，将滑动变阻器的滑片P从最上端移动到最下端的过程中，电压表V2的示数最小值为3V，电压表V1与V2的示数之差变化了2V。

闭合开关S1和S2，将滑片P从最下端移动到最上端的过程中，电阻R3的最大功率为0.75W，当滑片P在中点时，电路总功率为P总，电压表V1与V2的示数之比为1:2。

P总为（）A．2W B．2.4W C．3W D．3.2W 5．（2021·江苏扬州市·中考真题）如图所示电路，电源电压保持6V不变，滑动变阻器的最大阻值为15Ω，定值电阻R2为5Ω，电压表示数为U1，R2的电功率为P2，电流表示数为I，闭合开关后，移动滑片P，下列图像可能正确的是（）A．B．C．D．二、多选题6．（2021·山东潍坊市·中考真题）充电宝内部主要部件是锂电池，充电宝铭牌上标注了锂电池的电压和容量，民航局规定严禁携带额定能量超过160W·h的充电宝乘机，则电压为3.7V、容量为下列数值的充电宝可以带上飞机的是（）A．10000mA·h B．40000mA·h C．50A·h D．30A·h7．（2021·天津中考真题）如图所示的电路，电源电压为12V，灯泡L1标有“6V 3W”字样。

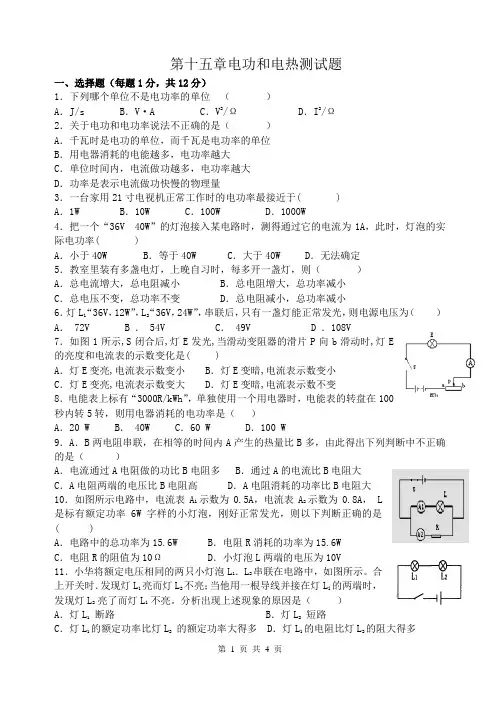

_第十五章电功和电热测试题

第十五章电功和电热测试题一、选择题（每题1分，共12分）1．下列哪个单位不是电功率的单位（）A．J/s B．V·A C．V2/Ω D．I2/Ω2．关于电功和电功率说法不正确的是（）A．千瓦时是电功的单位，而千瓦是电功率的单位B．用电器消耗的电能越多，电功率越大C．单位时间内，电流做功越多，电功率越大D．功率是表示电流做功快慢的物理量3．一台家用21寸电视机正常工作时的电功率最接近于( )A．1W B．10W C．100W D．1000W4．把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率( )A．小于40W B．等于40W C．大于40W D．无法确定5．教室里装有多盏电灯，上晚自习时，每多开一盏灯，则（）A．总电流增大，总电阻减小B．总电阻增大，总功率减小C．总电压不变，总功率不变D．总电阻减小，总功率减小6．灯L1“36V，12W”，L2“36V，24W”，串联后，只有一盏灯能正常发光，则电源电压为（）A． 72V B ． 54V C． 49V D ．108V7．如图1所示,S闭合后,灯E发光,当滑动变阻器的滑片P向b滑动时,灯E的亮度和电流表的示数变化是( )A．灯E变亮,电流表示数变小 B．灯E变暗,电流表示数变小C．灯E变亮,电流表示数变大 D．灯E变暗,电流表示数不变8．电能表上标有“3000R/kWh”，单独使用一个用电器时，电能表的转盘在100秒内转5转，则用电器消耗的电功率是（）A．20 W B． 40W C．60 W D．100 W9．A．B两电阻串联，在相等的时间内A产生的热量比B多，由此得出下列判断中不正确的是（）A．电流通过A电阻做的功比B电阻多 B．通过A的电流比B电阻大C．A电阻两端的电压比B电阻高D．A电阻消耗的功率比B电阻大10．如图所示电路中，电流表A1示数为0.5A，电流表A2示数为0.8A， L是标有额定功率6W字样的小灯泡，刚好正常发光，则以下判断正确的是( )A．电路中的总功率为15.6W B．电阻R消耗的功率为15.6WC．电阻R的阻值为10Ω D．小灯泡L两端的电压为10V11．小华将额定电压相同的两只小灯泡L1．L2串联在电路中，如图所示。

苏科版九年级电功电热复习课

二、电功：电能向____________ 其他形式能 1、电流做功的过程，伴随着______ 电能。量的转化，电流做了多少功，电路就消耗了多少______ 电功 2、电流通过用电器时要做功，这叫做____________ 。机械能；（1）电流通过电扇时，电能转化为_____ 内能；（2）电流通过电炉时，电能转化为_____ 化学能；（3）蓄电池被充电时，电能转化为_____ 3、影响电流做功多少的因素有： _______________________________ 电压、电流、通电时间 4、进一步研究表明，若加在用电器两端的电压为U，通过用电器的电流为I，通电时间为t，则电流所做的功 UIt J 。焦符号是_____ W=_______ ，电功的国际单位是____,
电功与电热复习()
溱潼二中周华林
上个月我家交了 52元电费。
上个月我家交了210 元电费！咋比你家多这么多？
星太奇
奋斗
• • • • • • • • • • • • •
（一）、电能表 1、电能表是用来测量____________的仪表。 2、单位: 1 kW· h=1000W×3600s=3.6×106J 练一练：10 kW· h=________J 1.8×107J =__kW· h 3、如图1所示，电能表的表盘上，（1）220V是__________ （2）10A是______________ 图1 （3）此时的示数是____________ 4、在图1所示的电能表中，电能表常数2500R/ (kW· h)，表示________________________________________。那么，（1）消耗2 kW· h的电能，表盘转动_______圈；（2）消耗0.4 kW· h的电能，表盘转动_______圈；（3）当表盘转动500圈时，说明电路中消耗了___kW· h的电能。

2020-2021学年度苏科版九年级物理上册期末综合复习——15章电功和电热(电热实验)

15章电功和电热（电热实验）1．小明用图中的装置“探究影响电流产生的热量的因素”a、b、c、d四个密闭容器中装有等量的空气，分别将导线1、2和3、4接到电源两端。

请回答下列问题：（1）在图甲中，这个装置可探究电流产生的热量与_____的关系。

通电一段时间，容器_____中电流产生的热量较多（选填“a”或“b”）。

（2）该实验是通过观察U型管中液面_____的变化，来比较电流通过电阻丝产生的热量多少，这应用的主要物理方法是_____（填字母）A．等效替代B．放大法C．转换法D．控制变量法（3）图乙是探究电流产生的热量和某因素的关系的实验装置，该探究中得到的结论：_____。

2．为了验证“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”的猜想，现有以下满足实验要求的器材：电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干，以及如图所示的三个完全相同的保温烧瓶。

烧瓶内装有质量相等、初温相同的煤油，以及完全相同的温度计和阻值不同的电热丝，其中三个电热丝的电阻值大小关系为R1＜R2＜R3，它们的电阻值均不随温度发生变化。

请利用上述实验器材，设计一个实验证明：“通过电热丝电流大小和通电时间相同的情况下，电热丝的电阻值越大，其产生的热量越多”。

实验设计中可用煤油升高的温度ΔT 的大小表示电流通过电热丝R 产生热量的多少。

请画出实验电路图，写出实验步骤，画出实初中物理资源验数据记录表格。

（1）画出实验电路图；（2）写出实验步骤；（3）画出实验数据记录表格。

3．小南用如图所示的实验装置分别探究“电流通过导体产生的热量与电阻电流的关系”．（1）两根电阻丝采用串联的连接方式，其目的是为了控制______和通电时间相等；（2）为了便于比较两电阻丝通过电流后产生热量的多少，A、B两瓶中要装入初温和_____相等的煤油．闭合开关一段时间后，通过观察______来判断电流的热效应跟电阻大小的关系；（3）实验中选用煤油而不用水的原因之一是因为煤油的比热容较______，吸热相同时，温度升的高，实验现象明显；（4）本实验中的探究方法有_____________（写出一个即可）．4．小明在探究“电流通过导体产生的热量跟那些因素有关”时，设计了如图所示的实验装置，两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计和阻值不等的电阻丝，已知R1＞R2．实验桌上还有满足实验要求的电源、滑动变阻器、电流表和开关各一个．（1）实验中应通过比较_____的大小，来比较电流通过导体时产生的热量的多少．（2）闭合开关后，通过两段电阻丝的_______和______是相等的；通电一段时间后，可以观察到_____瓶中温度计的示数较高．（填：“甲”或“乙”）（3）该实验可探究电流通过导体产生的热量是否与______有关．5．小华想探究“电流通过导体产生的热量跟电阻大小是否有关”．实验桌上有三个完全相同的烧瓶，烧瓶内装有质量和初温都相同的煤油、完全相同的温度计，其中两个烧瓶内分别装有阻值为5Ω的电阻丝，第三个烧瓶内装有阻值为10Ω的电阻丝．实验桌上还有满足实验要求的电源、开关、滑动变阻器和导线若干．小华选取合适的器材，设计了如图所示的实验装置．（1）实验中需要控制的变量是__________和__________．（2）其中甲烧瓶中装有5Ω的电阻丝，乙烧瓶中的电阻丝阻值应为__________Ω．（选填“5Ω”或“10Ω”）（3）实验中是通过比较__________来判断电流通过导体产生热量的多少．（4）学习了本部分内容后，小华上网查找资料发现了如下应用：为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然灾害的抵御能力，国家电网公司2008年重点科技减灾防灾项目——直流熔冰装置研制成功．该装置需要1至2万千瓦的功率，最大熔冰电流可达6000安，最长熔冰距离可达200公里．位于某电网线路上相距几十公里的A、B两地之间输电线路和固定在B地的熔冰装置如图所示．熔冰装置上的“+”、“-”是两个接线端子．（进行熔冰时输电线上的高压交流电已切断）①该熔冰装置的工作原理是利用电流的________效应，在熔冰过程中能量的转化是将电能转化为___．（选填“内能”或“机械能”）②若要对A、B两地之间的“2”和“3”两根输电线进行熔冰，如何操作才是切实可行的（____）A．分别将“2”和“3”两根输电线单独接在电源“+”、“-”两个接线端子上B．将“2”和“3”两根输电线并联后接在电源“+”、“-”两个接线端子上C．将“2”和“3”两根输电线串联后接在电源“+”、“-”两个接线端子上6．某学习小组在老师的指导下，探究电流通过导体时产生热量的多少跟什么因素有关。

苏科物理九下 “电功和电热”复习(两课时)

第11课时“电功和电热”复习(一)知识梳理一、电功1.电流做功的过程中，伴随着电能向其他________的转化，电流做了多少功就消耗了多少能.2.计算电功的公式为:W=____________=______________(普遍适用公式)，由欧姆定律可推出W=___________=_____________(只适用于纯电阻电路)．3.电功的国际单位是_________，电功的实用单位是____________，也就是日常生活中所说的“度”.它们的换算关系是：1 kw·h=________度=_____________J．二、电能表电能表是测量__________的仪表.如图所示的是家用电能表的表盘，其中：(1)“kW·h”读作___________．(2)“220V5A”表示该电能表应接在电压为________V的电路上；“5A”表示该表所接电路持续工作时允许通过的最大电流为______A;“10A”表示_________________________________；它可以用在总功率为________W的用电器同时工作的家庭电路上．(3)“3 000 r/(kW·h)”表示电路中用电器每消耗__________的电能，电能表的转盘转过________________．三、电热1.电流的热效应：由于导体有___________，所以当有电流通过时，导体会发热，将电能转化为__________能．2.焦耳定律的内容：电流通过导体时产生的热量跟_________成正比，跟导体的________成正比，跟____________成正比.其数学表达式是____________.在纯电阻电路中，电流做的功全部用来产生热量，即Q=w，结合欧姆定律可推出另外两个计算电热的公式是Q=Pt=__________=___________.3.电热器是利用电流的_________来工作的加热设备.电热器工作时，电功_______电热;非纯电阻性用电器工作时，电功__________(大于/等于/小于)电热.课堂作业1.电烙铁是电器修理中的重要工具，使用中它把电能转化为_______能;给手机电池充电时，主要将电能转化为__________能．2.手机、数码相机等常用充电电池作为电源，如图是某手机电池的铭牌，观察可知该电池的电压是_______V，它充足电后储存的电能是____________J．3.小丽家新安装了一个如图所示的电能表，从表盘上可知，电路中允许接入用电器的最大总功率为_______W;为了证明这只电能表的准确性，小丽断开家中其他用电器，只让一个200W 的电热杯正常工作，他在3 min 里记下转盘转了24圈，说明这只电能表的计数_________(偏大/准确/偏小)．4.小明和小红想利用如图所示的装置探究“导体产生的热量与电阻大小的关系”.两瓶煤油中都浸泡着一段金属丝，烧瓶A 中的金属丝是铜丝，电阻比较小，烧瓶B 中的金属丝是镍铬合金丝，电阻比较大.温度计显示煤油的温度.(1)这两个烧瓶中所盛煤油的质量应该_________．(2)小红问小明“水比较容易获得，干嘛不用水代替煤油”.对于这个问题，小明与他的同学给出了下列四种答案，你认为合理的是________．A.因为煤油有颜色便于观察B.因为煤油有比较大的热值C.因为煤油有比较小的密度D.因为煤油有比较小的比热容(3)实验中，小明和小红发现B 烧瓶中温度计的示数升高得快.这表明：在______________的情况下，导体的电阻越__________，产生的热量越多.5.(2009·泰安)将规格都是“220V 200W”的一台电风扇、一台电视机和一把电烙铁，分别接人家庭电路中，通电时间相同，下列有关电流通过它们产生热量的说法中，正确的是( )A.电风扇产生的热量最多B.电视机产生的热量最多C.电烙铁产生的热量最多D.三者产生的热量一样多6.某电动机正常工作时两端的电压为U ，通过的电流为I ，电动机线圈的电阻为R ，则在时间t 内得到的机械能是 ( )A.UItB.t 2RU C.I 2Rt D ．UIt-I 2Rt 7.小刚同学家有一台电热水器，铭牌如下表所示．根据铭牌所提供的信息，求：(1)该电热水器电热丝正常工作时的电阻是多大?(2)电热水器正常工作持续45 min产生的电热是多少焦?(3)若夏天用电高峰时家庭电路的实际电压只有198 V，不考虑电热丝电阻随温度的变化，则电热水器在用电高峰时的实际功率是多少?8.电动自行车可以电动骑行，亦可以脚踏骑行.某电动自行车沿着水平笔直的道路匀速行驶，在0.5 h内电动骑行了9 km.此时车上电动机的工作电压为32 V，工作电流为4 A.(1)电动自行车电动骑行时，能量是如何转化的?(2)若车和人在行驶过程中所受阻力为20 N，则这段路程内该车克服阻力做的功是多少?(3)该车电能转化为机械能的效率约是多少?(结果保留整数)课后作业9.节约能源我们可以从身边的小事做起.例如小强家的电视机待机(没有切断电源，电源指示灯还亮着)时的功率为5 w，每天都有20 h处于待机状态.如果每次看完电视后就切断电源，那么一个月(30天)可节约的电能为________kW·h.10.某电子式电能表表盘上标有“3000imp/(kW·h)”字样，将某用电器单独接在该表上工作20min，电能表指示灯闪烁了300次.该用电器在上述时间内消耗的电能为________kW·h，它的电功率是_________W．11.小明家的电冰箱铭牌如下表.小明在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6 min，电能表转盘转了18圈，则该冰箱以标定耗电量工作时，一天实际工作_______h，启动_______次，每消耗1度电，电能表转盘转_________圈．12.若某段输电导线的电阻为10Ω，将通过它的电流由20 A减小到10 A，则这段输电导线1 min内因发热损失的电能将比原来减少________J．13.用电器是将电能转化为其他形式能的器件，在下列用电器中利用电能转化为机械能的是( )A.电饭锅B.电灯泡C.电风扇D.电视机14.当温度降到很低时，某些金属导体的电阻会突然消失，这种现象称为超导现象.假如白炽灯的灯丝、电动机内线圈、电饭锅及电熨斗内部电热丝都用超导材料制作，当用电器通电时，假设这些导体的电阻都变为零，下列说法正确的是( )A.白炽灯仍能发光且更亮B.电动机仍能转动且效率更高C.电饭锅仍能煮饭D.电熨斗仍能熨烫衣服15.现有两根电阻丝R1、R2(R1>R2)，小明要用它们制成电热壶中的电热丝.要求在电压一定时，能让相同质量的水升高相同的温度所用时间最短，下列四种设计方案正确的是( )A.把两根电阻丝并联起来B.把两根电阻丝串联起来C.单独用电阻丝R1D.单独用电阻丝R216.一台电动机正常工作时线圈两端电压为380 V，线圈电阻为2Ω，线圈中电流为10 A，这台电动机正常工作 1 s消耗的电能W和产生的热量Q分别为( )A.3800 J、200 JB.3800 J、3800 JC.72200 J、200 JD.72200 J、3800 J17.在探究电流的热效应时，甲、乙两同学分别设计如图甲、乙所示的电路.在A、B两个完全相同的烧瓶里装有等质量的煤油，插入温度计用来显示煤油的温度；A瓶中浸泡的电阻丝的阻值大于B瓶中电阻丝的阻值．(1)在甲同学的实验中，①保持变阻器的滑片在某一位置，通电一定时间后，观察到的现象是______(A/B)烧瓶中温度计示数的变化较大;②从左向右移动变阻器的滑片，保持滑片在左、右两个不同位置的通电时间相同，试说出滑片在哪个位置时，烧瓶中温度计示数的变化较大?为什么?(2)在乙同学的实验中，A、B两个烧瓶中的电阻丝是_______(串联/并联)连接的.通电一定时间后，观察到的现象是:______(A/B)烧瓶中温度计示数的变化较大.(3)分析甲、乙两同学的实验现象，根据你得出的结论，请你简要解释:一个灯泡的灯丝烧断后，把断了的灯丝搭在一起，为什么灯泡会更亮?18.有一种WSJ-60型号电热壶，其铭牌标志如图所示.现将一满壶20℃的水在额定电压下烧开需时5 min，已知外界气压为1标准大气压，水的比热容C=4.2×103 J/(kg·℃).求：(1)水吸收的热量．(2)电热壶的效率．(3)小明发现在用电高峰时烧开一满壶20℃的水需时6 min3s，那么此时实际电压是多少?19.(2009·湛江)电吹风是现代家庭的常用电器.如图甲所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，湛江三角牌某型号电吹风的主要技术参数如表所示．(1)当只闭合S1时，电吹风正常工作，通过电动机的电流为多大?(小数点后保留两位)(2)当同时闭合S1、S2时，电吹风正常工作，5 min内电流通过R产生的热量是多少?(3)小明家的电能表如图乙所示，当小明家只有电吹风正常工作并且吹热风时，半小时电能表的转盘旋转多少圈?(4)小明家的电压很不稳定，当电吹风接入实际电压为198 V的电路，吹热风时电热丝R的实际功率为多少?第12课时 “电功和电热”复习(二)知识梳理一、电功率1.电功率是表示___________________________的物理量．2.电流在___________________________叫做电功率，其定义式是________．3.电功率的计算公式是P=t W =_______，这个公式适用于任何电路(或“用电器”).根据欧姆定律I=RU ，可推出P=________或P=________，这两个公式只适用于纯电阻电路． 4.电功率的国际单位是______，1 kW=________W ．5.用电器________________时的电压叫做额定电压.用电器在________________下的功率叫做额定功率，此时用电器中通过的电流叫________________，用电器的额定值总是同时出现的，三者的关系是R 额=_____________.我们使用各种用电器一定要注意它的额定电压，只有在额定电压下用电器才能正常工作．6.用电器实际工作时的电压称为实际电压，在实际电压下消耗的功率称为实际功率.若U 实 < U 额，则P 实_______P 额；若U 实 > U 额，则P 实______P 额．这两种情况下用电器都不能正常工作，特别是U 实 > U 额时，长期使用会缩短用电器的___________，甚至可能__________用电器.每个用电器只有一个额定电压和额定功率，而实际电压和实际功率却可以有任意多个.7.测定小灯泡电功率的方法是用电压表测出_____________，用电流表测出___________，根据电功率的计算公式_____________，就可以求出小灯泡的电功率.二、家庭安全用电1.家庭电路一般由________、_______、________、________、开关、插座、用电器等组成．2.家庭电路的进户线由________和_______组成，它们之间有_________V 的电压.3.家用熔丝是由电阻率较大而____________较低的铅锑合金制成的.当电路中电流过大时，熔丝产生较多的___________，使其温度达到__________，于是熔丝熔断，自动切断电路，起到保险作用．4.引起家庭电路中电流过大的原因：一是___________________，二是__________________．5.为了保护用电设备的安全，一要防止电流过大，二要防止电路______________．6.测电笔的正确使用方法是：用手接触_____________，笔尖接触电线或与电线相通的导体，如氖管发光，表示笔尖接触的是______线，不发光表示笔尖接触的是___________线．7.家庭电路中各用电器之间________连接，开关和它所控制的用电器_______连接.开关应直接与______线相连，螺丝口灯座的螺旋套一定要与_______线相通．8.插座______联在电路中，三线插座接入电路时，左孔接______线，右孔接_____线，中间的孔接______线．9.触电一般分为________触电与________触电.触电时，通过人体的电流与人体两端的电压有关，实验表明，人体的安全电压不高于_______V ．10.当发现有人触电时，绝不能直接去拉触电人，而应立即___________，或用干燥的木棍等绝缘物将电线挑开，使触电人脱离电源.课堂作业1.(2009·哈尔滨)图甲是小灯泡中的电流随它两端电压变化的图像.将此灯泡接人图乙所示电路中，闭合开关S 后，小灯泡实际功率为1 W ；再闭合开关S1后，电流表示数变化了0.1 A ，则电阻R 的阻值是_______Ω，此时电路消耗的总功率是__________W .2.规格分别为“6 V 3 W”和“12 V 24 W”的甲、乙两只小灯泡，若将它们并联后接入电压为6 V 的电路中，比较两灯的亮度是_____________(甲灯亮些/一样亮/乙灯亮些).若将它们串联后接人电压为10 V 的电路中，比较两灯的亮度是______________(甲灯亮些/一样亮/乙灯亮些)．3.有一只小灯泡，它正常发光时灯丝的电阻是7.6Ω，正常工作时的电压是3.8 V ，如果我们只有电压为6 V 的电源，要使小灯泡正常工作，需_____联一个______Ω的电阻，连人电路中的电阻消耗的功率是___________W ．4.现有两个灯泡L1、L2，分别标有“10 V 10 W”和“9 V 5．4 W ”的字样，当将它们串联使用时，电路两端允许加的最大电压是________V ；当将它们并联使用时，干路允许通过的最大电流是________A ，电路消耗的最大功率是___________W ．5.小明想在家里安装一盏照明灯，如图是他设计的电路，请你帮他在图中的虚线框内填入开关和电灯的符号.小明请电工师傅正确安装完毕，闭合开关，电灯不亮.电工师傅用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障为_______________________________________________6.(2009·成都)下列做法中，符合安全用电原则的是 ( )A.使用测电笔时，手按住笔尾金属电极，用笔尖接触被测导线B.用湿布擦正亮着的台灯灯泡C.在电线上晾晒湿衣服I/AD.有人触电时，直接用金属杆去挑搭在触电人身体上的电线7.小伟利用电能表和秒表测某家用电器的电功率，当电路中只有这个用电器工作时，测得在15 min内消耗的电能为0.3 kW·h，则这个用电器可能是( )A.空调机B.电冰箱C.电视机D.节能灯8.(2009·南充十中)一盏电灯接在恒定电压的电源上，其功率为100 W.若将这盏电灯先接在一段很长的导线后，再接在同一电源上，已知导线上损失功率是9 W，那么此时电灯实际消耗功率是( )A.91 WB.小于9l WC.大于91 WD.条件不足，无法确定9.(2009·绵阳)灾后重建，小宇同学家的永久性住房已经建好.在全家搬进去之前，小宇准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光.由此判断( )A.线路安装完全正确，因为灯泡正常发光B.线路安装不正确，电路中有短路C.线路安装不正确，电路中有断路D.仅由此不能判断线路是否有问题10.将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头上．11.(2009·平原)在测2.5 V小灯泡(电阻大约为10Ω左右)额定功率的实验时，刘星连接了如图甲所示的电路.其中电源电压为6 V.(1)请用笔画线将甲图中的电路连接完整.(2)在连接电路时，有“10Ω 1 A”和“20Ω 1 A”两个滑动变阻器可供选择，则应该选择变阻器_______________连人电路，才能保证实验的顺利进行．(3)在连接电路时，开关应________(断开/闭合)，滑片应移到______(A/B)处，闭合开关之后，小明发现电压表、电流表均有示数，但小灯泡不亮，经检查电路连接无误，各元件完好，那么可能的原因是______________，为了能使小灯泡发光，下一步应进行的操作是__________________.(4)刘星调节滑片P 的位置，使电压表的示数为2.5 V ，这时电流表的示数如图乙所示为______A ，则该灯泡的额定功率是________W ．12.(2009·北京市西城区)在如图所示的电路中，电源两端的电压和标有“6 V 3 W”字样小灯泡的电阻均保持不变.当闭合开关S 、滑动变阻器R2的滑片P 滑在a 端时，电流表的示数为0.75 A ，小灯泡正常发光.求：(1)定值电阻R1.(2)当开关S 断开，电压表的示数为1.2 V 时，滑动变阻器R2的阻值．(3)当开关S 断开，电压表的示数为3.6 V 时，电路消耗的总功率P 总．13.(2009·江苏)下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1、R2均为电热丝.求：(1)电烤箱在高温档正常工作10 min 所消耗的电能．(2)电路中R1的阻值.(3)电烤箱在低温挡正常工作时，电路中的电流和R1的功率．课后作业14.如图所示，小灯泡上标有“8V 2W ”字样，电源电压为12V ，且保持不变.当开关闭合时，电压表V1示数是______V ，灯泡正常工作时灯丝电阻为______Ω，要使小灯泡正常发光，滑动变阻器接人电路的电阻是______Ω，由于电路发生故障，发现两电压表的示数相同，但不为零，若这种现象的发生是由电灯引起的，则故障可能的原因是_____________________．15.家用饮水机是一种双温电热器，其工作原理可简化为如图所示的电路，R2为电热板，a、b是温控开关S的两个触点，调节S可使饮水机处于加热或保温状态.当水被加热到预定温度，开关S自动切换到另一挡，处于保温状态，此时S与_______点接触.若R1=3R2，则饮水机在加热和保温状态时，消耗的电功率之比是__________．16.如图所示，电源电压为6 V且保持不变，电阻R的阻值为30Ω，滑动变阻器R＇的阻值变化范围为0～24Ω，电流表的量程为0.6 A，当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为_________Ω，滑动变阻器消耗的最小功率为__________W．17.小明自制了一盏可调节亮度的台灯，电路图如图所示，小灯泡规格是“6 V 3 W”.请完成以下问题:(1)粗心的小明忘记把灯泡画上去，你认为灯泡应该画在_______(ab/cd)之间．(2)连接电路过程中开关应该_________．(3)正常发光时小灯泡的电阻大小为__________Ω．(4)小明认为台灯暗时比亮时省电，但小林认为台灯光线暗时滑动变阻器消耗的电能却增多，所以不省电，你认为他们谁正确?___________(填人名)．18.小明利用标有“6 V 6 W”的灯泡L1和“6 V 3 W”的灯泡L2进行实验.(1)当L1正常发光时，通过L1的电流为________A．(2)如图甲所示，A、B分别为通过灯泡L1和L2中的电流随两端电压变化关系的曲线.现将两灯连人图乙所示电路中，使其中一个灯泡正常发光时，电路消耗的总功率为________W．19.暑期徐延同学新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了.导致上述故障的原因可能是( )A.插头和插座接触不良B.电路中用电器的总功率过大C.空调机内部断路D.控制空调机的开关短路20.如图所示的电路中，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6 V 3 W”的小灯泡L恰好正常发光.若保持R不变，将L换成另一只标有“6 V 2 W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率( )A.大于2 WB.等于2 WC.小于2 WD.无法确定21.甲、乙两种普通照明灯泡的铭牌如图所示，下列说法正确的是( )A.甲灯的实际功率一定是40 WB.将乙灯接入110 V电路中，它的额定功率仍为60 WC.两灯均正常发光时，甲灯灯丝电阻较小D.两灯均正常发光时，甲灯消耗的电能较少”22.程跃要做“测定小灯泡功率”的实验，请你跟随程跃边实验边思考，逐一回答下面的几个问题．(1)请在图甲虚线框内画出该实验电路图．(2)程跃刚连接完最后一根导线，立即看到灯泡发出明亮的光.在一旁观察的林雨一惊，提醒程跃实验中有问题.程跃想，我的实验连线没有出问题啊!请你帮助程跃找出实验中两个操作不当之处：①_____________________________________________________;②____________________________________________________.(3)程跃选用小灯泡的额定电压是2.5 V，当小灯泡正常发光时电流表的读数如图乙所示，此灯泡额定功率是__________W．(4)做完实验后，程跃将测灯泡实际功率的实验与以前做过的测某一固定电阻阻值的实验进行比较，发现这两个实验有许多相似的地方，也有不同之处.请你写出一个不同之处:__________________________________________________.(5)程跃根据测量灯泡实际功率的多组实验数据，作出了图像，如图丙所示.结果发现图线不是直线，这表明灯泡的电流与电压不成正比.程跃很纳闷，请你帮助他分析原因．23．如图所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，并把③处的三线插座连接好．24.(2009·绵阳)现代生物医学研究使用的细菌培养箱内的温度需要精确测控，测控的方法之一是用热敏电阻来探测温度.如图甲所示的电路，将热敏电阻R0置于细菌培养箱内，其余都置于箱外:这样既可以通过电流表的示数来表示箱内温度，又可以通过电压表的示数来表示箱内温度.已知该电路中电源电压是12 V，定值电阻R的阻值是200Ω热敏电阻R0的阻值随温度变化的关系如图乙所示.求：(1)当培养箱内的温度降低时，电流表的示数如何变化?(2)当培养箱内的温度为40℃时，电压表的示数是多大?(3)已知电流表的量程是0～30 mA，电压表的量程是0～8 V，则此电路能够测量的最高温度是多大?此时热敏电阻R0消耗的电功率是多大?。

2022年中考物理专题15 电功、电功率和电热(原卷版)(第1期)

三、计算题
17.（2022·陕西省）如图是某家用电扇的铭牌。
（1）电动机的工作原理是磁场对通电导体有___________的作用；电扇正常工作时，电能主要转化为___________能；
（2）电扇底座与地面总接触面积为，电扇静止时对水平地面的压强是多少？（g取10N/kg）___________
（3）电扇使用事项中明确规定：“禁止用手或其他物体阻挡叶片转动”，这是因为正常工作的电扇，如果叶片被卡住而不转动时，电能将全部转化为内能，很容易烧坏电动机线圈。已知线圈电阻为22Ω，正常工作的电扇叶片被卡住不转时，线圈中的电流为多少___________？若此状态持续1min，则线圈中电流产生的热量是多少？___________
18.（2022·四川自贡）小亮在家煲汤时使用的电饭煲的部分参数如表所示，其简化电路如图乙所示，、均是发热电阻（阻值不随温度变化），欲将质量为1kg，初温为的汤加热至，设此汤的比热容为，求：
额定电压
220V
额定功率
低温档
48.4W
高温档
500W
（1）汤需要吸收的热量；
（2）利用电饭煲高温挡煲汤时，电饭煲正常工作且不考虑热损耗，则需要多少时间？
15.（2022·陕西省）如图-1所示电路，电源电压不变，L是额定电压为2.5V的小灯泡，R为滑动变阻器。闭合开关，滑片P在某两点间移动的过程中，电流表A与电压表V1的示数变化关系如图-2所示。当电流表示数为0.2A时，两电压表的示数相等，则电源电压为___________V。小灯泡正常工作时的电流为___________A，此时滑动变阻器接入电路的阻值为___________Ω，电路的总功率为___________W。
10.（2022·安徽省）如图所示，电源电压保持不变，电阻、。闭合开关，则通电，电阻产生的热量为______ 。

专题：电功率、电热综合计算

中考专题：电功率、电热综合计算1．前些日子，小亮的妈妈买了一个“天际”牌自动电热水壶送给爷爷，其铭牌如右表．小亮为了给爷爷说明电热水壶的使用方法，他接水至800ml刻度，然后把壶放在加热座上，拨开开关，5min后水烧开，水壶自动断电．已知水的初温为20℃．自动电热水壶型号ZDH100B电源220V 50Hz额定功率1100W容量800ml编号H8017664（1）这壶水吸收的热量为多少？（2）烧水时家中电压为220V，求电热水壶的热效率．（3）在用电高峰，电路中的实际电压降为198V，这时电热水壶的实际功率为多大？点评：本题考查吸热公式、电功率公式以及热效率公式的应用，知识点多、联系实际生活，属于中考常见题型，从电热水壶铭牌得出相关信息是本题的关键．2．小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W～2200W，（1）小理用电磁炉将质量为2kg的水从20℃加热到100℃，消耗了0.22kw•h的电能．水吸收的热量是多少？这时电磁炉的效率是多少？（2）小理用电磁炉煮粥．先用大火将水开，后用小火煮．这段时间电功率随时间变化如图所示问第8分钟通过电磁的电流是多少？[水的比热是4.2×103J/（kg•℃），家庭电路的电压为220V]．点评：本题是一道电学与热学的综合计算题，考查了热量的计算、电磁炉的效率、电功率公式P=UI的应用，记住是kw•h电功的单位以及与焦耳（J）的关系1kw•h=3.6×106J，能从P﹣t图象得出相关信息是解本题的关键之一．3．电磁炉是一种效率较高的新型灶具，已广泛进入寻常百姓家中．小华观察到家中的电磁炉铭牌上标有“220V 2000W”、电能表铭牌上标有“220V 10（20）A 1500r/kW•h”字样．小华单独把电磁炉接入电路中，用它在5min内把1.5kg、20℃的水加热到100℃，观察到电能表转盘转了225转，则：（1）加热5min水吸收的热量是多少？（2）电磁炉工作5min实际消耗的电能是多少？（3）电磁炉实际电功率是多少？（4）比较（1）、（2）两问的计算结果，你发现什么问题？如何解释？（5）根据电磁炉的铭牌说明与（3）问的计算结果，你发现什么问题？如何解释？4．如图是研究电流热效应的实验装置图．两个相同的烧瓶中均装入0.1kg的煤油，烧瓶A中电阻丝的阻值为4Ω，烧瓶B中的电阻丝标识已看不清楚．当闭合开关，经过210s的时间，烧瓶A中的煤油温度由20℃升高到24℃，烧瓶B中的煤油温度由20℃升高到22℃．假设电阻丝产生的热量全部被煤油吸收，电阻丝的阻值不随温度变化，电源电压保持不变，已知煤油的比热容c=2.1×103J/（kg•℃）．求：（1）在此过程中烧瓶A中煤油吸收的热量；（2）烧瓶B中电阻丝的阻值；（3）电源的电压及电路消耗的总功率．点评：本题考查了学生对密度公式、吸热公式、欧姆定律、电功率公式、焦耳定律公式的掌握和运用，是一道电学与热学的综合应用题，属于难题．5．某电水壶的铭牌信息如图1所示，电水壶在标准大气压下工作．[c水=4.2×103J（kg•℃）]（1）电水壶装满初温为20℃的水时，在额定电压下将水烧开用了7min．求：①水吸收的热量是多少？②电水壶烧水过程中的能量转化效率是多少？（2）农村电网改造前，用电高峰时电压会下降l0%．求：这时电水壶的实际功率P0．（电阻不随温度改变）（3）为使电水壶的功率在用电高峰时仍能达到2000W，甲、乙两位同学对电水壶的电路进行了改造，在原电阻丝R1两端并联一个电阻丝R2，如图2所示，并分别推导出了R2的表达式．甲同学：R2=乙同学：R2=请你指出哪个表达式是错误的，并分析若用此电阻丝来改造电水壶的结果．点评：本题是一道电学和热学的综合计算题，难点在于对两个表达式的判断，实质是让同学推导R2的表达式，两种解法用的依据不同；乙同学在推导时用错了并联电阻的特点，导致表达式错误，不易看出，要细心！6．小明家的电热饮水机，有加热和保温两种工作状态，饮水机热水箱内水温达到92℃时开关S1自动断开，热水箱水量额定电压加热时功率保温时功率2kg 220V 440W 40W（1）求电阻R1的阻值；（2）求正常加热时通过饮水机的电流；（3）在无人取水情况下，饮水机重新加热一次的时间为5min．加热一次消耗的电能是多少？重新加热前的水温t是多少？（不计能量损失，c水=4.2×103J/（kg•℃））7．如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关．电热毯铭牌上标有“220V 40W”字样．不考虑温度对电阻值的影响．（1）求发热电阻丝R0的阻值．（2）当电热毯处于低温档时，开关S应处于什么状态？为什么？（3）当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的电能和电阻R0产生的热量．8．（2013•资阳）小明家新购置了一台电热水器，电热水器的铭牌如图甲所示．若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置．接通电源，加热指示灯亮，当水温达到设定温度时，加热指示灯熄灭．请你帮助小明解答下列问题：（1）电热水器正常工作时，其发热电阻丝的电阻为多少？（2）加热指示灯从亮到灭的过程中，热水器中的水一共吸收多少热量？（3）若在晚间用电高峰时，电路的实际电压只有198V，热水器加热的效率为80%，从接通电源到指示灯熄灭需要多少时间？[C水=4.2×103J/（kg•℃），不考虑发热电阻丝的电阻随温度变化，最后结果保留一位小数]．9．小强的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如下表．（1）该电热水壶中发热体的电阻为多少Ω；若接在我国的家庭电路中，并能使它正常工作，那么应该在它的外部串联一个多大的电阻．（2）某天用电高峰的时候，小强将改装好的电热水壶装满温度为28℃的水，用了11min 40s的时间才将水烧开（当时的气压为标准大气压），那么电热水壶（串联在外的电阻不包括在内）实际消耗的功率是多少？点评：本题考查已知额定电压和额定功率求电阻和电流，以及求串联电路的分压问题，还有求水的质量和吸收热量以及实际功率的问题．××牌电热水壶额定电压220V额定功率2000W电源频率50Hz容量 1.2L上面是某电热水壶的铭牌．要将lL 20℃的水烧开（在标准大气压下），此电热水壶需正常工作3min 20s的时间．则：（1）水吸收的热量是多少？（2）电热水壶消耗多少电能？（3）电热水壶的热效率是多少？点评：本题考查吸热公式、电功公式以及热效率公式的应用，此题的关键是计算水吸收的热量，最易出错的地方是电热水壶的容积，本题水的体积不是壶的容积，这个地方是题目设计的陷阱．11．天然气灶是利用燃烧天然气获得热量的炉具，而电磁炉是新一代消耗电能获得热量的智能炉具．为了比较两种炉具的性能，小杰同学进行了相关调查，得到的有关数据见表．如果小杰家每天做饭、烧水所需热量为8.0×106J．（1）若这些热量靠天然气灶提供，需要燃烧多少天然气？（热值用q表示）（2）若这些热量靠电磁炉提供时电磁炉正常工作了90min，该电磁炉的热效率是多少？（3）通过计算说明使用哪种炉具更省钱？（4）若小杰家的进户线上装有一空气开关，当电流达到20A时，空气开关将自动“跳闸”切断电流．当该电磁炉正常工作时，小杰家中还可以接入的用电器最大功率是多少？点评：本题考查电功与电热的计算，能量的利用效率，电功率的计算以及安全用电．电学热学综合计算题专练小明家装有一台储水式热水器，其铭牌如下。

高考物理一轮复习第8章恒定电流第2讲闭合电路的欧姆定律电功与电热训练含解析

第2讲闭合电路的欧姆定律电功与电热知识巩固练习1．电源电动势反映了电源把其他形式的能量转化为电能的能力，因此( )A．电动势是一种非静电力B．电动势越大，表明电源储存的电能越多C．电动势的大小是非静电力做功能力的反映D．电动势就是闭合电路中电源两端的电压【答案】C【解析】电动势是反映电源通过非静电力做功将其他形式的能转化为电能的本领的物理量．电动势越大说明这种转化本领越强，但不能说明储存的电能越多．故A、B错误，C正确．闭合电路中电源两端电压大小等于外电压大小，故D错误．2．(2021年龙岩质检)如图所示，电源内阻为r，灯L1、L2的电阻分别为R1、R2，滑动变阻器最大阻值为R0.假设灯的电阻不变．某同学合上开关后，将变阻器滑片P由a端向b端移动时，则( )A．若R2>R0，L2亮度一定先变亮后变暗B．若R2>R0，电源的输出功率一定逐渐变大C．若R2<R0，L1亮度一定先变暗后变亮D．若R2<R0，电源的效率一定逐渐变大【答案】C【解析】当R2＞R0时，灯L2与滑动变阻器的左部分串联的总电阻一定大于右部分的电阻．当变阻器的滑片P由a端向b端移动时，总电阻增大，所以总电流减小，通过灯L1的电流减小，L1变暗；通过L2的电流变大，L2变亮．因不知道电源内阻与外电阻的大小关系，所以电源的输出功率无法判断，故A、B错误．当R2＜R0时，灯L2与滑动变阻器的左部分串联的总电阻先大于后小于右部分的电阻，当变阻器的滑片P由a端向b端移动时，总电阻先增大后减小，所以总电流先减小后增大，所以通过灯L1的电流先减小后增大，L1先变暗后变亮，故C正确；外电阻先增大后减小，所以电源的效率先增大后减小，故D 错误．3．(2021年南通月考)如图所示的电路中，闭合开关S后，灯L1、L2都能发光．后来由于某种故障使灯L2突然变亮(未烧坏)，电压表的读数增大，由此可推断，这一故障的原因可能是( )A ．电阻R 1断路B ．电阻R 2短路C ．灯L 1两接线柱间短路D ．电阻R 2断路【答案】D【解析】因为电压表的读数增大，所以路端电压增大，电源内阻上的电压减小，说明总电流减小，电路总电阻增大．若电阻R 1断路，会导致总电阻增大，总电流减小，而此时灯L 2两端电压会减小，致使灯L 2变暗，A 错误．若电阻R 2短路，灯L 2将不亮，B 错误．若灯L 1两接线柱间短路，电路的总电阻减小，总电流增大，电压表的读数减小，C 错误．若电阻R 2断路，电路的总电阻增大，总电流减小，电压表的读数增大，符合题意，而总电流减小，导致内电压和灯L 1、R 1并联部分电压减小，灯L 2两端电压增大，灯L 2变亮，D 正确．4．(2021年济宁检测)如图，E 为内阻不能忽略的电池，R 1、R 2、R 3为定值电阻，S 0、S 为开关，V 与A 分别为电压表与电流表．初始时S 0与S 均闭合，现将S 断开，则( )A ．V 的读数变大，A 的读数变小B ．V 的读数变大，A 的读数变大C ．V 的读数变小，A 的读数变小D ．V 的读数变小，A 的读数变大【答案】B【解析】S 断开，相当于电阻变大，则由闭合电路欧姆定律可得电路中总电流减小，故路端电压增大，V 的读数变大．把R 1归为内阻，内电压减小，故R 3中的电压增大，由欧姆定律可知R 3中的电流也增大，电流表示数增大，故B 正确．5．一个微型吸尘器的直流电动机的额定电压为U ，额定电流为I ，线圈电阻为R .将它接在电动势为E 、内阻为r 的直流电源的两极间，电动机恰好能正常工作．则( )A ．电动机消耗的总功率为I 2R B ．电动机消耗的热功率为U 2RC ．电源的输出功率为EID ．电源的效率为1－IrE 【答案】D 【解析】电动机不是纯电阻，电动机消耗的总功率为UI ，A 错误．电动机消耗的热功率为I 2R ，B 错误．电源的输出功率为UI ，C 错误．电源的效率为U E ＝E －Ir E，D 正确． 6．(多选)如图所示，直线Ⅰ、Ⅱ分别是电源1与电源2的路端电压随输出电流变化的特性图线．曲线Ⅲ是一个小灯泡的伏安特性曲线，曲线Ⅲ与直线Ⅰ、Ⅱ相交点的坐标分别为P (5.2,3.5)、Q (6,5)．如果把该小灯泡分别与电源1、电源2单独连接，则下列说法正确的是( )A ．电源1与电源2的内阻之比是3∶2B ．电源1与电源2的电动势之比是1∶1C ．在这两种连接状态下，小灯泡的电阻之比是1∶2D ．在这两种连接状态下，小灯泡消耗的功率之比是7∶10【答案】AB【解析】根据图像可知，E 1＝E 2＝10 V ，r 1＝54 Ω，r 2＝56Ω，所以r 1∶r 2＝3∶2，E 1∶E 2＝1∶1，A 、B 正确；曲线Ⅲ与其他两条直线的交点坐标表示该小灯泡在这两种连接状态下的工作电压和工作电流，根据坐标值可求出此时小灯泡消耗的功率分别为P 1＝18.2 W 和P 2＝30 W ，小灯泡的电阻分别为R 1＝3552 Ω，R 2＝56Ω，故C 、D 错误． 7．(多选)(2021年信阳质检)如图所示，电源电动势为E ，内阻为r .闭合开关S ，在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，电压表示数的变化量为ΔU ，电流表示数的变化量为ΔI .电流表的示数为I 时，电容器的带电量为Q .则在这个过程中，下列图像正确的是( )A B C D【答案】BD【解析】电压表测量滑动变阻器的电压，电流表测量干路电流，根据闭合电路欧姆定律U＝E －I (R 1＋r )得ΔU ＝ΔI (R 1＋r )，解得ΔU ΔI＝R 1＋r 不变，故A 错误，B 正确．在滑动变阻器R 的滑片缓慢地从最左端向右移动一段距离的过程中，变阻器接入电路的电阻减小，根据闭合电路欧姆定律可知电路中总电流I 增大，电阻R 1两端电压增大．根据Q ＝UC ＝CR 1I 可知，Q －I 图像是过原点的倾斜直线．故C 错误，D 正确．综合提升练习8．(多选)如图所示的电路中，电源内阻忽略不计．闭合开关S ，电压表示数为U ，电流表示数为I .在滑动变阻器R 1的滑片P 由a 端滑到b 端的过程中( )A ．U 先变大后变小B ．I 先变小后变大C ．U 与I 比值先变大后变小D ．U 变化量与I 变化量比值等于R 3【答案】BC【解析】据题意，由于电源内阻不计，电压表的示数总是不变，故A 错误．滑片滑动过程中，电阻R 1的阻值先增大后减小，电压不变，所以电流表示数先减小后增大，故B 、C 正确．由于电压表示数没有变化，D 错误．9．(多选)如图所示的电路中，电源电动势为12 V ，内阻为2 Ω，四个电阻的阻值已在图中标出．闭合开关S ，下列说法正确的有( )A ．路端电压为10 VB ．电源的总功率为10 WC ．a 、b 间电压的大小为5 VD ．a 、b 间用导线连接后，电路的总电流为1 A【答案】AC【解析】I ＝E R ＝1 A ，所以路端电压U R ＝IR ＝10 V ，A 正确．电源的总功率P ＝IE ＝12 W ，B 错误．由串并联电路特点得a 、b 的电流均为0.5 A ，所以U a b ＝0.5×(15－5) V ＝5 V ，C 正确．a 、b 间用导线连接后，根据电路的连接可求得外电路的电阻为7.5 Ω，回路的总电阻为9.5 Ω，D 错误．10．某地要把河水抽高20 m 使之进入蓄水池．用一台电动机通过传动效率为80%的皮带带动效率为60%的离心水泵工作．工作电压为380 V ，此时输入电动机的电功率为19 kW ，电动机的内阻为0.4 Ω.已知水的密度为1×103 kg/m 3，重力加速度g 取10 m/s 2.求：(1)电动机内阻消耗的热功率；(2)将蓄水池蓄入864 m 3的水需要的时间(不计进、出水口的水流速度)．【答案】(1)1×103 W (2)2×104 s【解析】(1)设电动机的电功率为P ，则P ＝UI .设电动机内阻r 上消耗的热功率为P r ，则P r ＝I 2r ，代入数据解得P r ＝1×103 W.(2)设蓄水总质量为M ，所用抽水时间为t .已知抽水高度为h ，容积为V ，水的密度为ρ，则M ＝ρV .设质量为M 的河水增加的重力势能为ΔE p ，则ΔE p ＝Mgh .设电动机的输出功率为P 0，则P 0＝P －P r .根据能量守恒定律得P 0t ×60%×80%＝ΔE p .代入数据解得t ＝2×104 s ．。

电功电功率电热经典计算25题

1、某中学为学生供开水,用焦炭作为燃料,已知焦炭的热值是3.0×107J/Kg,现完全燃烧了4.2千克的焦炭,求:（1）放出的热量是多少? （2）如果这些热量全部被水吸收,能使多少千克的水温度从250C升高到750C2、现有电流表，已知电阻R0,电源、开关各一个，导线若干，设计测电阻RX的方案：画出电路图，写出简单的实验步骤，写出表达式。

3、电阻R1=20欧，R2=60欧，串入12V的电路中，求（1）R1两端的电压。

（2）在10秒内R2上消耗的电能。

4、电阻R1=20欧，R2=60欧，并入12V的电路中，求（1）R2中的电流。

（2）在10秒内电路中消耗的总电能。

5、1A的电流通过4欧的电阻时电流做了30J电功，求（1）电阻两端的电压。

（2）通电的时间是多少？（3）电阻消耗的电功率是多少？6、家用电能表的表盘上标有"3000R/KWh“，接入一个用电器，3min转了15转，求这个用电器的电功率？7、1kwh的电能可以使40W的灯正常工作多少小时？能使200W的灯正常工作多少小时？8、R1=20欧，R2=60欧，串入电路中，它们的电流之比是多少？电压之比、电功之比、电功率之比是多少？如果并联呢？9、家庭电路中有洗衣机、电冰箱、电视机、吸尘器，正常工作的功率分别是200W、150W、40W、800W，它们在一天内工作时间分别是1.5小时，6小时，5小时，0.5小时。

其中消耗电能最多是哪个？一天内消耗的总电能是多少J，合多少KWh？10、R1=10欧，和最大阻值是50欧滑动变阻器R2串入电路。

当滑动变阻器滑到0时，R1两端电压是10V，求当变阻器滑到50欧最大时，R1的电功率是多少？11、一个标有“220V.40W的灯，接到110V的电路中，在灯的实际电功率是多少？12、一个标有"220V,0.5A"灯。

接到55V的电路中，求实际电功率是多少？13、一个标有“6V，3W”的灯和一个6欧的电阻串联起来，接在6V的电路中，求灯的实际电功率？14、一个“6V，3W”的灯，接到18V的电路中，要使灯正常发光，需要串还是并一个电阻，电阻是多少？15、一个“6V，3W”的L1和“6V，2W”的L2串接在6V 的电路中，求L1和L2的实际功率16,一个标有“220V100W”的灯接到230V的电路中，灯的实际电功率是多少？17.一个标有“8V，2W”的灯，接入12V的电路中，要使其正常发光，应串入一个多大的电阻？此时电阻的实际电功率是多大？18，将两只“220V，100W”的灯串接到220V的电路中，消耗的实际功率是多少？19，如图，电源电电压6V保持不变，电阻R1=10欧，变阻器的最大阻值为60欧，灯上标有“6V，0.72W”问: （1）当R2滑到最左端时，要使L正常发光，开关S1、S2应在什么状态？（2）当S1、S2断开时，灯L在5分钟内消耗多少电能？（3）闭合开关S1、S2，调节滑动变阻器的滑片，当电流表的示数为最小时，整个电路消耗的电功率是多少？20、一个标有“6V，6W”的电灯接到4V的电压上，实际功率是多少？21、一个标有“12V，12W”的电灯，测得其实际功是2W，求其实际电压是多少？22、家是有“220V,40W"电灯2个。

第十五章电功和电热 (期末复习)

第十五章电功和电热班级___________学号____________姓名_______________一、课前基本概念复习1、电流做功的过程，实际就是_________________________________的过程,计算公式为_____________,常用_____________测量家庭电路中电能消耗的多少(电功)。

电功的单位是_______，还有一个常用单位是_______或_______。

2、电功率是表示____________________的物理量,是电流在_____________内完成的功,计算公式为_______,对纯电阻用电器, ____________________。

4、用电器_____________的电压叫额定电压,用电器在_____________下的功率叫做额定功率。

灯泡上标有“PZ220-40W”，表示_____________，_____________。

该灯泡正常工作时电流是_______A，电阻是_______Ω，连续正常工作_______h消耗电能为1度。

当该灯泡两端电压为110V时，实际功率为_______。

5 、伏安法测小灯泡的功率原理_______主要器材:电池组、小灯泡、导线若干、开关、_______、_______、____________________电路图：测小灯泡的额定功率时应注意：（1）电路连接前，开关处于_______状态，滑动变阻器的滑片调到_____________的位置。

（2）调节变阻器的滑片，使电压表示数为灯泡的_____________，同时读出_____________可求出小灯泡的额定功率。

滑动变阻器的作用是_____________________________。

6、电流通过导体产生的热量跟____________________成正比,跟____________________成正比,跟____________________成正比。

苏科物理九年级中考一轮复习第十五章电功与电热复习校本练习,按照中考说明知识点梳理,共12页

第十五章电功和电热复习★★知识点★★59．电能表与电功◆中考要求◆①会读家用电能表，并会根据读数进行简单的相关计算：例1：（1）用来测量_____的仪表，电能表上的计量单位称作_____，俗称_____；1k W ·h （度）= J（2）220V 指；（3）10A （40A ） ; ；（4）3000r/（k W ·h ）指；（5）6400imp/（kW ）指；（6）50Hz 是指。

【变式】（10黔东南州）3．电能表的表盘如图所示，关于电能表下列说法正确的是（）A ．“50Hz ”是说这个电能表在50赫的交流电路中使用B ．“10(20)A ”是说这个电能表的标定电流是20安C ．“10(20)A ”是说这个电能表的额定最大电流是10安D ．“600revs ／(kw ·h) ”是表示电能表上的转盘转过1转消耗的电能是600千瓦时【链接中考】（2006年盐城）24.小明家的电能表如图所示，家中用电器的总功率不能超过W.当小明家只有一盏电灯工作时，3min 内转盘正好转过5圈，则该灯泡消耗的电能是 J ，它的电功率为 W.【链接中考】（10·盐城）17．家庭电路中，电能表是用来测量电路消耗的仪表，熔断器是在电路超负荷运行或发生 (选填“短路”或“断路”)故障时起保护作用的装置．小红家的电能表2月底的示数为，3月底的示数为，则他家3月份消耗的电能为 kW •h ．例2：一只家用电能表上标3000r/KW ·h 字样，若室内只接了一只灯泡，测出转盘3min 内转了15r ，则灯泡在这段时间内消耗的电能是 KW ·h ＝ J【变式】一电能表表盘上标明“1200r/Kwh ”，将某用电器单独接在该表上，当用电器工作4min 后，电能表转盘转过55r 。

若用电器两端电压是220V ，求：通过该用电器的电流。

【链接中考】（10·达州）31. 为了合理利用资源，减少能耗量，国家积极推广使用节能电器。

2022年中考物理专题15 电功、电功率和电热(原卷版)(第2期)

16.（2022·四川成都）如图所示电路，电源电压U恒定不变，电流表A1量程为0~3A，A2量程为0~0.6A，电压表V量程为0~3V或0~15V，闭合S，断开S1、S2，滑片P移到最左端，A1表的示数为0.35A，R1和R3消耗的电功率之比P1∶P3=3∶1；滑片P向右移到某一位置的过程中，A1表的示数变化了0.3A，V表的示数变化了3V，三个开关都闭合时，在确保电路安全的前提下，R2允许接入的最小阻值为R2 小，电路消耗的最大电功率为P大。下列结论正确的是（）。
A. 只闭合S1时，向左移动滑片，A示数变大，V2示数变大；
B. 只闭合S1时，向左移动滑片，V2示数变化量的绝对值与A示数变化量的比值不变；
C. 只闭合S1时，向右移动滑片，R2两端的电压变化量的绝对值与R3两端的电压变化量相等；
D. 闭合S1、S2时，移动滑片，在保证电路安全的情况下，电路消耗的最大功率为3.6W
A. 电源电压是4V；
B.R2的阻值是10Ω；
C. 灯泡L的电阻值是R2的2倍；
D. 当开关S2断开S1和S3闭合时，电阻R2消耗的电功率是1.35W
8.（2022·贵州黔东南）如图所示，电源电压为4.5V保持不变，电压表的量程为，电流表的量程为，滑动变阻器R的规格是“25Ω 1A”，灯泡L上标有“2.5V 1.25W”的字样。若闭合开关S，在保证电路安全的情况下，忽略温度对灯丝电阻的影响，则下列说法正确的是（）。
（1）打印笔工作时有快、慢两挡，图乙中当S、S1都闭合时，处于_______挡；
（2）由图丙可知，该PTC材料的“居里点温度”是______℃。
22.（2022·河南）在图所示的电路中，电源电压不变，电阻R2的阻值为20Ω。闭合开关S，两电流表的示数分别为0.5A和0.2A，则电源电压为___________V，电阻R1的阻值为___________Ω。通电1min，该电路消耗的总电能为_____J。

2024年中考物理复习真题训练—电功率(含答案解析)

2024年中考物理复习真题训练—电功率（含答案解析）一、选择题1.（2023·吉林长春·统考中考真题）下列用电器正常工作1h，消耗电能最多的是（）A．空调B．节能灯C．电风扇D．液晶电视【答案】A【详解】根据常见用电器的工作功率可知，空调的功率约为1500W，节能灯的功率约为40W，电风扇和液晶电视的功率约为100W。

根据W=Pt可知，以上用电器都正常工作1小时，消耗的电能最多的是空调。

故A符合题意，BCD不符合题意。

故选A。

2．（2023·福建·统考中考真题）下列利用电流热效应工作的用电器是（）A．电视机B．电风扇C．电脑D．电炉【答案】D【详解】A．电视机工作时电能不是主要转化为内能，不是利用电流热效应工作的，故A不符合题意；B．电风扇工作时电能主要转化为机械能，不是利用电流热效应工作的，故B不符合题意；C．电脑工作时电能不是主要转化为内能，不是利用电流热效应工作的，故C不符合题意；D．电炉工作时电能主要转化为内能，是利用电流热效应工作的，故D符合题意。

故选D。

3.（2023·湖南株洲·统考中考真题）如图，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

若将橡皮泥揉搓成细条状后再接入电路，其他条件不变，则LED灯的亮度（）A．增强B．不变C．减弱D．条件不足，无法确定【答案】C【详解】由题意可知，将一段柱状彩色橡皮泥接入电路，研究其导电性，闭合开关后，LED灯发光。

导体的电阻大小跟长度和横截面积有关，长度越长电阻越大，横截面积越小，电阻越大；若将柱状的橡皮泥揉搓成细条状后再接入电路，说明这段彩色橡皮泥变长变细了，所以其电阻要变大，根据欧姆定律可知，在电压不变时，电阻变大，则电流变小，由P=UI可知，LED灯的实际功率变小，则LED灯的亮度减弱。

故ABD不符合题意；C符合题意。

故选C。

4．（2023·甘肃金昌·统考中考真题）2022年我国在超导领域取得重大突破。

2022年苏科版物理九下《电功与电热》同步练习附答案

苏科版九年级物理《第15章电功与电热》本章复习一、选择题1.安装在小高家中的电能表如下图，以下说法正确的选项是〔〕2.如下图的用电器中，消耗相同的电能转化为内能最多的〔〕A.电熨斗B.台式电风扇C.LED台灯D.笔记本电脑3. 两盏电灯并联接在同一电源上。

甲灯的电阻为500Ω，乙灯的电阻为1200Ω．在相同的时间内〔〕C.甲、乙两灯消耗的电能一样多4. 分别标有“110V100W〞和“220V40W〞的甲、乙两灯都正常发光，相同时间内消耗电能的关系正确的选项是〔〕A.＞B.＜C.=5. 一个直流电动机正常工作电压是3V，线圈内阻是0.1Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是〔〕6. 以下关于电功和电功率的说法正确的选项是〔〕A.电流做功越多，电功率越大B.电功率越大，电流做功越快C.电流做功时间越短，电功率越大7. 以下四种常见用电设备的电功率大小描述正确的选项是〔〕8.如下图的实验，以下说法中错误的选项是〔〕9. 电流的热效应在科研、生产、生活中被广泛应用，有时会给人们带来危害，以下情况中不属于防止电热危害的是〔〕10. 将电热毯内断了的电热丝的两个断头接上，再将该电热毯接入电路中，电热丝的接头处很容易烧焦，其原因是〔〕11. 如下图电路，电源电压4.5V 保持不变，灯L 标有“2.5V 1.25W〞字样，电流表的量程为0～0.6A ，电压表的量程标有“0～3V 〞，滑动变阻器的最大阻值是20Ω．当开关S 闭合后，移动滑动变阻器的滑片P ，假设灯丝电阻不随温度变化而变化，在保证电路平安的情况下，那么以下说法正确的选项是〔〕12. 某家庭电路的局部情况如下图，以下说法正确的选项是〔〕二、填空题，这个月底的示数如下图，可知他家本月用电是_____kW•h，本月表盘的转盘转了_____圈。

14. 充电宝也叫移动电源，又叫做外置电池，它的作用就是随时随地给或数码产品提供充电功能。

电功率、电热综合计算专题训练含答案新人教版

电功率、电热综合计算专题训练（含答案新人教版）电功率、电热的综合计算专题概述此类题目通常以电热水壶、饮水机、电热水器、电饭锅、电饭煲、电磁炉(微波炉)等常用家用电器为命题背景，通过用电器铭牌及相关介绍来提供有用信息，结合效率考查电功率、电热以及热量的计算，综合性很强，多以中考压轴题出现．(1)根据题目的已知条件和待求量，正确选用计算电热的公式，具体如下：Q＝I2Rt＝IUt＝U2Rt.(2)正确理解热量的计算公式Q＝cmΔt，并注意公式各物理量的意义及单位．(3)认真审题，准确把握题目中的关键词，正确挖掘题目中的隐含条件，建立等量关系．如根据“电热器放出的热量全部被水吸收”，则有Q＝I2Rt＝IUt＝U2Rt＝cmΔt；若已知加热效率η，则电热器放出的热量与水吸收的热量之间的关系有ηQ放＝Q吸．专题训练类型1电热器为载体的电、热综合计算1．(滨州中考)某中学学生公寓新安装了即热式电热水器，解决了学生日常饮水需要．图表为该电热水器的部分技术参数．型号NTF－065额定功率(W)9680额定电压(V)220频率(Hz)50容积(L)50(1)该电热水器正常工作时的电流是多少安培？(2)该电热水器贮满初温为20℃的水后，在一标准大气压下将其烧开，则在此过程中该电热水器消耗的电能是多少焦耳？[假设电能全部转化为内能，c水＝4.2×103J/(kg℃)](3)忽略温度对电热水器电阻的影响，若在实际电压为210V情况下的工作，该电热水器的实际功率是多少瓦？2．(东营中考)某品牌家用电熨斗的电路如图甲所示，额定电压为220V、最大功率为440W，发热部分由调温电阻R和定值电阻R0组成，调温电阻R是可变电阻，其最大阻值为110Ω.电阻值均不受温度影响．(1)定值电阻R0的阻值是多大？(2)该电熨斗工作时的最小功率多大？此时通过电路的电流是多大？(3)假设电熨斗每秒钟散发的热量Q跟电熨斗温度t的关系如图乙所示，请分析得出电熨斗工作时温度的调节范围．类型2电热器档位问题的分析3．(多选)如图是某家用电热器内部电路结构图，其中R1、R2为加热电阻丝(R1R2)．下列关于电阻丝的四种连接方式，可使电热器提供不同的发热功率，其中大小说法正确的是()A．甲的连接方式发热功率最小B．乙的连接方式发热功率最小C．丙的连接方式发热功率最大D．丁的连接方式发热功率最大4．某工厂开发研制了一种高、中、低三档家用电火锅，观察其内部结构发现是由两个相同的发热电阻丝构成．改变档位就是改变电热丝连入电路的方式．研究发现：旋动开关，当转换开关在中档位置时，发热功率为600W，这时只有一个电阻丝连入电路．那么，当转换开关分别处于高、低两档位置时，其发热功率分别为________W和________W.5．(泰州中考)某型号的电饭锅有两档，其原理如图所示，电阻R1＝44Ω.当开关S闭合时，电饭锅处于高温档，当开关S断开时，电饭锅处于焖饭、保温档，焖饭、保温时电饭锅的功率为高温档功率的0.02倍，求：(1)高温档的功率；(2)焖饭、保温时电路中的电流；(3)电阻R2的阻值．6．如图所示，是一种煲汤用的电热锅工作原理图，调节切换开关可以使电热锅处于“关、高温、自动、保温”四种工作状态，温控器的作用是当水沸腾后能自动断电一段时间，其中R1＝605Ω，R2＝96.8Ω，电热锅的部分参数如下表所示．容积4L额定电压220V加热额定功率500W保温额定功率80W(1)电热锅处于保温档正常工作时，锅内的水温度始终不变，则该电热锅的散热功率是多少？(2)电热锅处于高温档(切换开关接“1”)正常工作时，在标准大气压下高温加热2kg的水，10min内消耗多少电能？设散热功率不变，水的初温为75℃，则加热10min后水的最终温度是多少？[c水＝4.2×103J/(kg℃)]类型3综合提升7.“节能减排”是当今社会的主题，充分利用太阳能是当今社会发展的需要．太阳能热水器已经走进千家万户，如图所示是小佳家的太阳能热水器．它在晴天利用太阳能集热，在阴雨连绵的天气，则用标有“220V2000W”字样的电热管对水加热．(1)该太阳能热水器的容积为0.12m3，当水箱装满水时，水的质量是多少？(水的密度为1.0×103kg/m3)(2)该热水器电热管正常工作时的电阻是多大？(3)利用太阳能将满箱水的温度从25℃加热到75℃，水吸收的热量是多少？[水的比热容为4.2×103J/(kg℃)] (4)如用电热管给水加热，加热的效率为84%，则电热管把满箱水的温度从25℃加热到75℃需要消耗多少电能？这些电能可供“220V40W”的电灯正常工作多长时间？参考答案1．(1)电流I＝P/U＝9680W/220V＝44A；(2)电能W＝Q＝cmΔt＝4.2×103J/(kg℃)×50×10－3m3×1.0×103kg/m3×(100℃－20℃)＝1.68×107J；(3)P实∶P额＝U2实∶U2额，即P实∶9680W＝(210V)2∶(220V)2，解得P实＝8820W．2.(1)当调温电阻R＝0时，电熨斗的电功率最大，根据P ＝U2R可得：R0＝U2P＝（220V）2440W＝110Ω；(2)当调温电阻R＝110Ω时，电熨斗的电功率最小，此时通过电路的电流：I＝UR＋R0＝220V110Ω＋110Ω＝1A，电熨斗的最小电功率：P′＝UI＝220V×1A＝220W；(3)由图乙可知：当电熨斗功率是440W时，温度最高为200℃；当功率是220W时，温度最低为90℃；故电熨斗工作时温度的调节范围为90～200℃.3.BD4.12003005.(1)P高温＝U2R1＝（220V）244Ω＝1100W；(2)当开关S断开时，电饭锅处于焖饭、保温档，保温时电饭锅的功率为高温档功率的0.02倍，∴P保温＝0.02P高温＝0.02×1100W＝22W，I总＝P保温U总＝22W220V＝0.1A；(3)R总＝U总I总＝220V0.1A＝2200Ω，R2＝R总－R1＝2200Ω－44Ω＝2156Ω.6.(1)因锅内水的温度始终不变，所以电热锅发热功率与散热功率相等，即P散＝80W；(2)电热锅10min内消耗的电能W＝P加t＝500W×10×60s＝3×105J，设水温变化了Δt，根据能量守恒得(P加－P散)t＝cmΔt，代入数据有：(500W－80W)×10×60s＝4.2×103J/(kg℃)×2kg×Δt，解得：Δt＝30℃，t＝t0＋Δt＝105℃，由此可知，水最终沸腾，即水的最终温度是100℃.7.(1)m＝ρV＝1.0×103kg/m3×0.12m3＝1.2×102kg；(2)R＝U2/P＝(220V)2/2000W＝24.2Ω；(3)Q吸＝cmΔt ＝4.2×103J/(kg℃)×1.2×102kg×(75－25)℃＝2.52×107J；(4)Q消＝Q吸/η＝2.52×107J/84%＝3.00×107J，t＝W/P＝Q消/P＝3.00×107J/40W＝7.5×105s＝208.33h.。
