第15章电功和电热(基础测试卷)

合集下载

九年级物理第15章电功和电热单元测试

九年级物理第15章电功和电热单元测试一、选择题：(每小题2分，共24分)1．关于家庭电路和安全用电，下列说法中正确的是：( ) A．家中保险丝烧断了，一定是发生了短路B．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属C．只有高压线路才会发生触电D．有人触电时，用干燥的竹竿或木棍将电线拨开2．超导体是一种新型的电阻为零的材料，你认为这种材料适合做：( ) A．炉丝B．电熨斗C．输电导线D．保险丝3．小明同学在家中拍到一张电能表照片，如图，他仔细观察照片后，得到下列结论，你认为正确的是：( ) A．电能表的额定功率为2500WB．电能表的额定电压为220VC．拍照片时，小明家已消耗的电能为9316Kw．hD．拍照片时，小明家已消耗的电能为931．6J4．右图为某同学任做电学实验时电路图的一部分，他可能在做的实验是：( ) A．测定小灯泡的功率B．测定小灯泡的灯丝电阻C．研究通过小灯泡的电流与它两端电压的关系D．以上三个实验均有可能5．如图是新安装的照明电路，己知两个并联灯泡的灯头接线存在一处故障。

小明学电工的检修方法，在保险丝处接入一个“220V、40W”的灯泡。

当只闭合S、S l时L0和L l都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光。

由此可以确定：( )A．L l灯头断路B．L l灯头短路C．L2灯头短路D．L2灯头断路6．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：( ) A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小7．城市居民集中区，在晚上用电高峰时，用户的电灯没有正常发光时亮．以下有关原因的分析中正确的是：( ) A．用户电灯上获得的电压比正常时低B．供电干线上的电流小了C．每个用户获得的电能少了D．发电厂提供的电能少了8．如图所示，将滑动变阻器滑片P从某一位置移动到另一位置，则电压表的示数由8V变为6V，电流表示数相应由0．4A变为0．6A，那么定值电阻R0的电功率改变量为(不计温度对电阻的影响，电源电压保持不变)：( )A．12W B．4W C．8W D．2W9．在做“探究串联电路电压的规律”的实验时，连好了如图电路，接通开关后发现L1正常发光，L2只能微弱发光，对产生这一现象的原因分析，你认为合理的是：( ) A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小10．小明家的电热毯内的电阻丝断了，他爸爸把断了的电阻丝搭在一起，电热毯仍能使用，但不久又会在搭接处烧断。

九年级物理上册第十五章《电功和电热》测试卷-苏科版(含答案)

九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。

【同步练习】苏科版初三物理下册第15章《电功和电热》单元检测卷

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

(苏科版)初中物理九年级下册：第十五章电功和电热单元测试 (含答案)

第十五章综合测试一、单选题1.如图所示的电路，闭合开关后，当滑片P向左移动时，下列说法正确的是（）A.灯泡L变亮B.电压表示数变大C.电流表A示数变小D.电路消耗的总功率变大12.关于家庭电路和安全用电，下列选项中正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.用湿布擦拭正在工作的台灯3.如图所示的家庭电路中，闭合开关S，灯泡正常发光，用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（）A.B处亮、C处不亮B.C处亮、B处不亮C.都亮D.都不亮4.去年夏天以来，嘉兴市的电力供应不断告急，拉闸现象严重影响了生产和居民的正常生活，据测定，1度电能使公交电车行使1.5公里，在居民家中，1度电可使40瓦的电灯正常发光（）A.40小时B.25小时C.1/40小时D.90小时5.关于家庭电路和安全用电，下列说法正确的是（）A.家庭电路中必须安装保险丝或空气开关B.在未断开电源开关的情况下更换灯泡C.我国家庭电路的电压值为380 VD.使用试电笔时，手指不能碰到笔尾的金属帽，以免触电6.家庭电路中，关于空气开关正确的是（）A.只是家庭电路的总开关B.是家庭电路的某用电器开关C.代替了闸刀开关和熔丝D.跟漏电保护器作用相同7.下列数值最接近实际情况的是（）A .中学生100 m 短跑成绩约为7 sB .人的正常体温是39 ℃C .一个中学生从一楼走上二楼做的功约150 JD .家用电冰箱正常工作电流约1 A8.一盏10 W 灯泡两端的电压是2.5 V ，在半小时内通过灯泡的电荷量是（） A .7 200库B .450库C .45库D .72库9.有两只分别标有“6 V 3 W ”和“9 V 3 W ”的小灯泡1L 、2L ，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A .1L 和2L 正常工作时的电流一样大B .1L 和2L 串联在一起同时使用时，两灯一样亮C .1L 和2L 并联在一起同时使用时，两灯消耗的功率一样大D .将1L 串联在一个12Ω的电阻，接在电源电压为12V 的电路中，1L 也能正常发光10.标有“220 V 100 W ”的甲灯和“220 V 40 W ”字样的乙灯（不考虑温度对灯丝电阻的影响），它们的电阻（） A .甲灯大B .乙灯大C .一样大D .无法判断11.假设导体没有电阻，当用电器通电时，下列说法正确的是（） A .白炽灯仍然能发光 B .电动机仍然能转动 C .电饭锅仍然能煮饭D .电熨斗仍然能熨衣服12.在图的做法中，符合安全用电原则的是（）A .在电线上晒湿衣服B .使用绝缘皮破损的插头C.同时使用大功率的用电器D .不靠近高压电13.标有“2400 Ω 40 W ”和“2400 Ω 20 W ”的两个定值电阻，串联起来接在220伏特的电路上，则它们在相同的时间内产生的热量之比为（） A .1:2B .2:1C .1:1D .1:414.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值。

第15章电功和电热(基础测试卷)

第15章电功和电热(基础测试卷)一、选择题1．下列家用电器中，属于电热器的是：（）A．电烙铁 B．电风扇 C．电视机 D．电冰箱2．一台家用彩色电视机正常工作时的电功率最接近于（）A．1000W B．200W C．10W D．1W3．有些材料在温度很低的条件下电阻为零，这种材料叫做超导材料。

假如科学家在常温下研制出这种材料，那么它适合制做（）A．白炽灯的灯丝B．加热器的电热丝C．熔断器的熔丝D．输电线路的导线4．下列做法中，不符合安全用电要求的是（）A．家用电器的金属外壳要接地线 B.使用测电笔时,手不能接触笔尖金属体C. 在电线上搭晾衣服 D．发现电线起火时,先切断电源．然后再救火5．以下用电器中，工作时能量转化的主要形式与其它三件不同的是A．电风扇 B．电炉 C．电熨斗 D．电水壶6．有一灯泡铭牌如图所示，根据图中所给信息判断下列说法中正确的是：（）A、只有在220V的电压下工作时灯泡的功率才是25W；B、灯泡工作时的功率一定是25W；C、只要电压高于220V，灯泡一定会烧坏；D、只要电压低于220V，灯泡一定不能工作；7．同学们发现家庭电路中，常使用一种外壳由塑料制成的“空气开关”，它可代替闸刀开关和熔断器，如果某同学家安装的“空气开关”的额定电流是10A，那么由这个“空气开关”控制的用电器的总功率最好：（）A．不大于220W B．不大于1200W C．不大于2.2kW D．不小于2.2kW8．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是：（）A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小9．有两盏灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）A．甲灯比乙灯更亮 B．乙灯比甲灯更亮C．两盏灯一样亮D．无法确定哪盏灯更亮10．（甘肃省）将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上，在相同的时间内，电流通过它们产生的热量最多的是：（）A．电烙铁 B．充电器 C．电风扇 D．一样多11．电能的利用给人们的生产、生活带来了很多方便，但如果使用不当也会给人们带来危害，下列做法中可能给人们带来危害的是（）A．更换灯泡或维修电路时要先断开电源B．开关要接在火线上C．三孔插座接地线要保证良好接地D．暂时没有合适的保险丝．短时间内可以用细钢丝代替12．家庭电路中熔断器的作用是（）A.防止触电B.稳定电压C.测量电能D.保护电路13．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮．为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插人书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光．故障原因可能是（）A．进户线火线上的熔丝烧断B．进户线零线断了C．书桌边的插座与零线断开D．书桌边的插座与火线断开二、填空题14．一种型号为LX－1的mp3，其电源为一节1.5V的干电池。

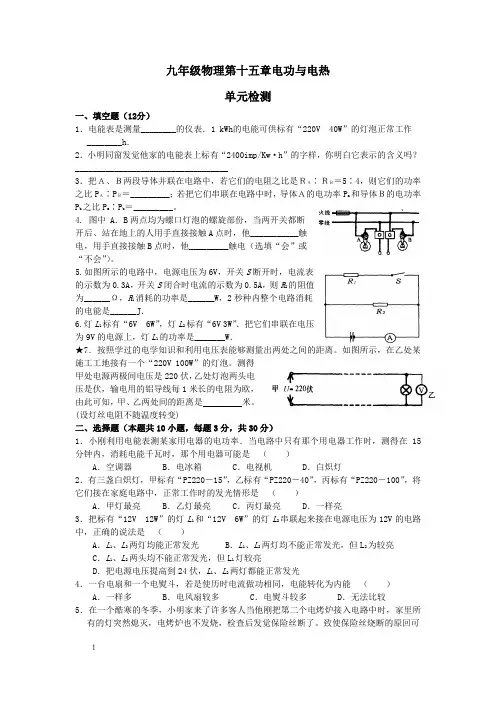

苏科版物理九下第十五章电功和电热同步测试

九年级物理第十五章电功与电热单元检测一、填空题（12分）1．电能表是测量________的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h．2．小明同窗发觉他家的电能表上标有“2400imp/Kw·h”的字样，你明白它表示的含义吗？___________________________________3．把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝_________；若把它们串联在电路中时，导体Ａ的电功率P a和导体Ｂ的电功率P b之比P a∶P b＝_________。

4. 图中 A．B两点均为螺口灯泡的螺旋部份，当两开关都断开后、站在地上的人用手直接接触A点时，他___________触电，用手直接接触B点时，他_________触电（选填“会”或“不会”）。

5.如图所示的电路中，电源电压为6V，开关S断开时，电流表的示数为0.3A，开关S闭合时电流的示数为0.5A，则R2的阻值为______Ω，R1消耗的功率是______W，2秒种内整个电路消耗的电能是______J．6.灯L1标有“6V 6W”，灯L2标有“6V 3W”．把它们串联在电压为9V的电源上，灯L1的功率是_______W．★7．按照学过的电学知识和利用电压表能够测量出两处之间的距离。

如图所示，在乙处某施工工地接有一个“220V 100W”的灯泡。

测得甲处电源两极间电压是220伏，乙处灯泡两头电压是伏，输电用的铝导线每1米长的电阻为欧，由此可知，甲、乙两处间的距离是米。

(设灯丝电阻不随温度转变)二、选择题（本题共10小题，每题3分，共30分）1．小刚利用电能表测某家用电器的电功率．当电路中只有那个用电器工作时，测得在15分钟内，消耗电能千瓦时，那个用电器可能是（）A．空调器B．电冰箱C．电视机D．白炽灯2．有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情形是（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮3．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．L1、L2两灯均能正常发光B．L1、L2两灯均不能正常发光，但L2为较亮C．L1、L2两头均不能正常发光，但L1灯较亮D．把电源电压提高到24伏，L1、L2两灯都能正常发光4．一台电扇和一个电熨斗，若是使历时电流做功相同，电能转化为内能（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较5．在一个酷寒的冬季，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发烧，检查后发觉保险丝断了。

_第十五章电功和电热测试题

第十五章电功和电热测试题一、选择题（每题1分，共12分）1．下列哪个单位不是电功率的单位（）A．J/s B．V·A C．V2/Ω D．I2/Ω2．关于电功和电功率说法不正确的是（）A．千瓦时是电功的单位，而千瓦是电功率的单位B．用电器消耗的电能越多，电功率越大C．单位时间内，电流做功越多，电功率越大D．功率是表示电流做功快慢的物理量3．一台家用21寸电视机正常工作时的电功率最接近于( )A．1W B．10W C．100W D．1000W4．把一个“36V 40W”的灯泡接入某电路时，测得通过它的电流为1A，此时，灯泡的实际电功率( )A．小于40W B．等于40W C．大于40W D．无法确定5．教室里装有多盏电灯，上晚自习时，每多开一盏灯，则（）A．总电流增大，总电阻减小B．总电阻增大，总功率减小C．总电压不变，总功率不变D．总电阻减小，总功率减小6．灯L1“36V，12W”，L2“36V，24W”，串联后，只有一盏灯能正常发光，则电源电压为（）A． 72V B ． 54V C． 49V D ．108V7．如图1所示,S闭合后,灯E发光,当滑动变阻器的滑片P向b滑动时,灯E的亮度和电流表的示数变化是( )A．灯E变亮,电流表示数变小 B．灯E变暗,电流表示数变小C．灯E变亮,电流表示数变大 D．灯E变暗,电流表示数不变8．电能表上标有“3000R/kWh”，单独使用一个用电器时，电能表的转盘在100秒内转5转，则用电器消耗的电功率是（）A．20 W B． 40W C．60 W D．100 W9．A．B两电阻串联，在相等的时间内A产生的热量比B多，由此得出下列判断中不正确的是（）A．电流通过A电阻做的功比B电阻多 B．通过A的电流比B电阻大C．A电阻两端的电压比B电阻高D．A电阻消耗的功率比B电阻大10．如图所示电路中，电流表A1示数为0.5A，电流表A2示数为0.8A， L是标有额定功率6W字样的小灯泡，刚好正常发光，则以下判断正确的是( )A．电路中的总功率为15.6W B．电阻R消耗的功率为15.6WC．电阻R的阻值为10Ω D．小灯泡L两端的电压为10V11．小华将额定电压相同的两只小灯泡L1．L2串联在电路中，如图所示。

B1第十五章电功和电热单元测试卷(B)

第十五章电功和电热单元测试卷（B）（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1．一个标有“220 V 40 W”的灯泡接入某电路，测得通过它的电流是0.15 A，则灯泡的实际功率( )A．等于40 W B．等于33 W C．小于33 W D．上述都不对2．关于家庭电路与安全用电，下列做法中正确的是( )A．家庭电路中的地线可以不接地B．发现家用电器或电线失火时，必须先切断电源，然后再救火C．熔丝被烧断后，可用铜丝代替熔丝接入电路D．发现有人触电后，应立即用手把触电人拉离电线3．夏季是雷雨多发的季节，遇到雷雨天气时，以下做法中正确的是( ) A．避免使用电话和宽带网络B．躲在大树下避雨C．冒雨在运动场上踢球D．撑着有金属杆的雨伞在户外行走4．王老师的新家买了250 W的电视机一台，300 W的洗衣机一台，100 W的电冰箱一台，2 200 W的柜式空调机一台，250 W的电脑一台，800 W的电饭锅一只，40 W的照明灯8盏，请为王老师选择一种合适的电能表( )A．220 V 5A B．220 V 15 A C．220 V 20 A D．220 V 30 A5．电能表是测量用电器消耗电能的仪表，小华同学想验证他家里电能表表盘上标注的每千瓦时的转速是否准确，于是他将标有“220 V 3A”的用电器单独接入电路中，当该用电器正常工作5 min后，电能表的转盘正好转了110 r，则该电能表每千瓦时的实际转数应是( )A．2 400 r B．2 000 r C．1500 r D．1200 r6．小红的妈妈从市场上买了一只廉价台灯，装上“220 V 25 W”的灯泡后，将插头插入家庭电路的插座时，室内电灯立即全部熄灭．原因可能是( )A．插头与插座接触不良B．灯泡的灯丝断了C．台灯的灯座内短路D．台灯的插头内断路7．如图所示，电工师傅常用的测电笔外壳是用不导电的绝缘材料制成的，而测电笔的笔尖是用金属材料做成的，这是利用了金属材料的( )A．耐高温性B．导电性C．硬度高D．延展性8．某同学在学习家庭电路时，安装了两盏额定电压均为220 V的完好的白炽灯（甲和乙）和两个插座，如图所示，如果两个插座均未连入家用电器，将电路中的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是( )A．甲、乙都正常工作B．只有乙正常工作C．甲、乙都不正常工作D．只有甲正常工作9．标有“4V 1W”的小灯泡和“20 Ω1A”的滑动变阻器连接在如图所示的电路中，电源电压为6V，电流表量程为“0～0.6 A”，电压表量程为“0～3 V”．为确保各元件都能安全使用，闭合开关S时，滑动变阻器接入电路的阻值变化范围应控制在（不考虑温度对电阻的影响）( )A．0～8 ΩB．8～16 ΩC．16～20 ΩD．以上答案都不对10．将标有“6V 6W”的灯L1和标有“6V 3W”的灯L2串联接入电路中，如图所示，不考虑灯丝电阻值随温度的变化，若闭合开关S后，L1的实际功率为1.5 W，则L2的实际功率和电源电压分别为( )A．3 W，12 V B．6 W，9 V C．1.5 W，12 V D．3 W，9 V11．灯L1标有“6V 6W”的字样，灯L2标有“6V 3W”的字样．两灯电流与电压的关系分别如图中的A、B，则两灯串联后接在电压为U的电路中，要保证两灯不损坏，电压U的最大值应是( )A．8V B．12 V C．6V D．9V12．小青在探究“怎样用变阻器改变灯泡的亮度”时，连接的电路如图所示，闭合开关后，灯泡不亮，她用电压表进行电路故障检测，测试结果如下表所示，则电路中的故障可能是( )A．开关断路B．开关短路C．变阻器断路D．灯泡断路二、填空题（每空2分，共36分）13．右表是部分用电器的电流值，电器1、电器2、电器3可能是台灯、计算器或电饭煲．则台灯应该是电器______；计算器应该是电器_______；电饭煲工作利用了电流的_______效应；给手机充电，是把电能转化为_______．14．一盏白炽灯泡的铭牌上标有“220 V 100 W”字样，则这盏灯正常发光时的灯丝电阻为______Ω．灯泡正常发光1 min，灯丝消耗的电能为_______J．如果灯丝断了之后重新将灯丝搭上，灯丝电阻变为440 Ω，通电后灯泡消耗的功率为_______W．15．电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热，是因为电炉丝的_______比导线大得多，根据焦耳定律可知，在_______、_______相同时，电炉丝产生了更多的热量．16．小红通过实验研究某电热器的发热功率与通电电流的关系，她使用同一个电热器（其阻值R不变），多次改变这个电热器两端的电压，然后将实验中测量的电流值I及对应的电功率P画成如图所示的图像．(1)请你根据图像，补充完整表格中的数据．(2)根据这些数据推算，这个电热器的功率P与电流I两者之间的关系式是_______．17．如图所示是某电热器的电路示意图．(1)正常情况下，零线和地线之间的电压为_______V．(2)若R1=R2=60.5 Ω，则电热器的旋钮开关接静触点“0”和“1”时的电功率分别为______W和_______W；接静触点“2”时，通电1 min产生的热量是_______J．(3)小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾．该开关最好安装在示意图中A、B、C、D、E中的_______点处．三、解答题（共28分）18．（4分）请将如图所示的元件连接成符合安全用电要求的家庭电路．19．（12分）在“探究影响电流做功多少的因素”活动中，同学们设计了如图甲、乙、丙所示的三个电路．(1)经过讨论，认为不应该选择图甲电路，原因是____________________________．(2)为研究电流做功与电压的关系，应该选择如图_______所示的电路．(3)利用图丙电路研究某问题，当闭合开关后，发现两灯都不亮，电压表V l有示数，电压表V2无示数，则电路发生的故障是______________．(4)学习了电功率知识后，小明想测灯泡的额定功率，将标有“12 V 6W”的灯泡L1和“6V 4W”的灯泡L2按图丙电路连接，再接入电流表，经分析，能测出灯泡_______的额定功率．20．（12分）如图甲所示的电路，电源电压为9V且保持不变，小灯泡标有“6V 6W”的字样，小灯泡的电流随电压的变化曲线如图乙所示，(1)小灯泡正常发光时电阻为多少欧？(2)当电流表的示数为0.7 A时，小灯泡的电功率为多少瓦？(3)当电压表的示数为2V时，整个电路10 s内消耗的电能是多少焦？参考答案一、1．C 2．B 3．A 4．C 5．B 6．C 7．B 8．D 9．B 10．D 11．A 12．C二、13．21热化学能14．484 6000 110 15．电阻电流通电时间16．(1)19(2)P=I2R 17．(1)0 (2)0 400 4.8×104(3)C三、18．如图所示19．(1)无法使用控制变量法(2)丙(3) L1断路(4)L120．(1)6 Ω(2)2.1 W(3) 45 J。

第十五章电功和电热测试A卷

第十五章电功和电热 A卷一、选择题(每题2分，共20分)1．为了纪念对物理学有杰出贡献的科学家，有时会用他们的名字来命名物理量的单位．下列科学家的名字被用作“电功”单位的是( )．A．欧姆B．安培B．瓦特D．焦耳2．下列常用生活用电器中，其额定功率最接近l000 W的是( )．A．电扇B．笔记本电脑B．台灯D．电饭锅3．张云家买了一只电热水器，使用时发现：通电时间不长。

其电源线就很热，甚至闻到很浓的焦味．由此可以判断，电源线是不合格产品，并且最主要的原因是( )．A．线芯材料不合格B．线的长短不合格C．线的粗细不合格D．线的外皮绝缘材料不合格4．如图所示，导体A、B由同种材料制成。

A、B等长．但A比B的横截面积大．开关闭合后，下列叙述中正确的是( )．A．住相同时间内，电流通过A、B做的功W A>W BB．在相同时问内，电流通过A、B做的功W A=W BC．在相同时问内，电流通过A、B做的功W A<W BD．无法比较电流通过A、B时所做功的大小5．如图所示是测定小灯泡电功率的实验电路．正确连接电路行闭合开关，发现灯不亮，电流表指针几乎不动，电压表指针稍有偏转，其原因可能是( )．A．灯泡是坏的B．滑动变阻器接入电路的阻值很大C．灯丝的电阻值很大D．滑动变阻器的线头没有连接好6．为了响应中央关于“全民动员共建节能型社会”的号召，小明提出了一些在生活中节约用电的小建议，下列建议中仍有不节能因素的是( )．A．不看电视时，应及时用遥控器关电视机B．教室中的电灯，做到人走灯灭C．夏天用空调时，温度不要调得太低D．尽量减少开关冰箱门的次数7．电熨斗通电一段时间后变得很烫。

而连接电熨斗的导线却不怎么热，这主要是因为( )．A. 导线散热比电熨斗快B．导线外的绝缘皮隔热效果好C．通过导线的电流远小于通过电熨斗的电流，导线消牦的电能较少D．导线的电阻远小于电熨斗的电阻，导线消耗的电能较少8．下列与电路及电器操作有关的四个情景中，符合相关要求的是( )．A．进户线固定在树上B．切断电源换灯泡C．用湿布擦开着的电视机D．使用测电笔9．小明做作业时，发现电灯忽明忽暗，其原因可能是( )．A．灯泡的实际电压发生改变B．灯泡的额定功率发生改变C．灯泡的额定电压发生改变D．灯泡的接触不良10．将标有“6 V 3 W”的小灯泡，与最大阻值为100 Ω的滑动变阻器连接在电源电压为18 V的电路中，各电表选择的量程如图所示．闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不超过额定电压(灯丝电阻不变)。

第15章电功电热测试题

苏科版九年级物理第15章电功电热单元测验卷班级_____ 姓名________ 学号_____一、选择题（每题2分，共24分）1.下列选项中，不是功率单位的是 ( )A ．m 2的铝芯线，结果酿成一场火灾。

分析火灾的原因其实很简单：就是电工安装的导线与测算应采用的导线相比，较大，根据定律可知，导线上产生的热量也较多．导致导线的绝缘皮烧坏，最终引发了火灾。

21．如图所示的电路中，电源电压为6V ，开关S 断开时，电流表的示数为0.3A ，开关S 闭合时电流的示数为0.5A ，则R 2的阻值为______Ω，R 1消耗的功率是______W ，2秒种内整个电路消耗的电能是______ J ． 22．通过某导体的电流为0.5A ，工作10s 电流做功180J ，可知导体两端的电压为___ ___V ；在该导体两端的电压为零时，导体的电阻为__ ______Ω。

23．如图所示的电路中，灯L 标有“3V 0.9W”、滑动变阻器R 上标有“20Ω 1A”的字样，电压表量程为0～3V ，则灯L 正常工作时的电流为________A 。

若电源电压为4.5V ，为了保证电路中各元件安全工作，滑动变阻器连入电路中的最小阻值是________Ω。

三、作图与实验探究题（共26分）24．(7分)(1)如图(a)所示的电路未画完整，请你在图中的①②的缺口处选择开关与灯泡的符号填上，并把③处的三孔插座连接好。

(2)将如图(b)所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

25．(2分)如图是“探究电流通过导体产生热量与导体电阻关系”的实验装置，甲乙两电阻丝，阻值分别为R 和2R ，分别浸在相同质量和相同初温的煤油中，每一烧瓶里各插一支温度计，则闭合开关，经过一段时间，两电阻丝产生热量的多少是通过____________________________反映出来的；采用这种连接方式的目的是___________________________。

第十五章电功和电热单元测试卷(A)

第十五章电功和电热单元测试卷（A）（满分：100分时间：60分钟）一、选择题（每小题3分，共36分）1．下列单位中，不属于电功的单位的是( )A．J B．kW·h C．W·s D．V·A 2．下列物理量中，以科学家安培的名字作为单位的是( )A．电压B．电流C．电阻D．电功率3．小明同学在家中拍到一张电能表照片，如图所示，他仔细观察照片后，得到下列四个结论，你认为正确的是( )A．电能表的额定功率为2 500 WB．电能表持续工作时的最大电流为5AC．拍照片时，小明家已消耗的电能为9 316 kW·hD．拍照片时，小明家已消耗的电能为931.6 J4．关于额定电压和额定功率，下列说法中正确的是( )A．用电器工作时的实际功率总等于它的额定功率B．用电器工作时它两端的电压必等于它的额定电压C．用电器两端的实际电压大于其额定电压时，它的实际功率小于额定功率D．用电器两端的实际电压小于其额定电压时，它的实际功率小于额定功率5．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是( ) A．两灯均正常发光时，乙灯消耗的电能较多B．两灯均正常发光时，甲灯的电阻小于乙灯的电阻C．两灯串联在220 V的电路中，甲灯比乙灯亮D．将乙灯接入110 V的电路中，它的实际功率为50 W6．空调、电冰箱等家用电器都要使用三线插头、插座，插座中有一个孔是用来接地的，如图所示．如果你家中的插座这个孔没有接地，下列现象可能会发生的是( ) A．家用电器消耗的电能会增加B．家用电器不能正常工作C．家用电器的使用寿命会缩短D．人接触家用电器外壳时有可能发生触电事故7．关于安全用电，下列说法中正确的是( )A．测电笔可以辨别家庭电路中的火线和零线B．发现有人触电后，立即用手把触电的人拉离电源C．熔丝被烧断，一定是电路中出现了短路故障D．熔丝被烧断后，可用铜丝代替熔丝接上8．超导体若能应用到社会生活中，会给人类带来很大的好处．各国科学家一直在努力寻找能够在室温下工作的超导材料．假如科学家已研制出室温下的超导材料，你认为它可作( )A．电炉中的电阻丝B．白炽灯泡的灯丝C．保险丝D．远距离输电线9．小红发现近来家里的台灯发光越来越暗了，造成这一现象的原因可能是( ) A．灯丝变得越来越细了B．灯丝变得越来越短了C．灯泡两端的电压升高了D．灯泡的实际功率变大了10．触摸电冰箱门时手感到了“麻”，下面列出对造成手“麻”原因的四种猜想，你认为合理的是( )A．火线断路B．火线与电冰箱的金属外壳漏电C．火线与零线相碰D．电冰箱的金属外壳接了地11．在楼房竣工通电前，电工通常要检查家庭电路安装是否存在故障，如图所示的家庭电路（部分）中，取下保险丝，在该处安装“220 V 100 W”的白炽灯L1，然后将A、B接到220 V的电源上，发现灯L1正常发光．若此时闭合开关S，则灯L2（也是“220 V 100 W”）( )A．正常发光B．能发光，但较暗C．不能发光D．无法判断12．将灯L1接在12V的电路中，功率为12 W．若保持电路电源电压不变，再在电路中连入灯L2，使电路的总功率为18 W．在如图所示的四个电路中，连接方法正确的是( )二、填空题（每空2分，共30分）13．萍萍家上月末抄表时电能表的示数是，本月末抄表时电能表的示数如图所示，若电价为0.6元／度，本月萍萍家应交电费_______．从表盘上你还能获得的信息有：(1)________________________________________________________．(2)________________________________________________________．14．人类正面临能源危机，为了找到更节能的光源，科学家做了大量的实验，实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同．(1)由表中给出的信息知道：LED灯和白炽灯的发光原理是_____（相同／不相同）的．(2) LED灯正常发光时的电流是_______A；正常工作1h，使用LED灯比白炽灯要节约kW·h的电能．15．一只小灯泡，铭牌上标有“12V 12W”字样，其中“12 W”表示______________．若将该灯接在电压为16 V的电源两端，要使之正常发光，则应_______联入一个阻值为_______Ω的电阻，此时这个电阻消耗的电功率为_______W．16．家庭电路中，照明灯泡与控制它的开关之间的连接方式是_______．一只标有“PZ 220－100”字样的白炽灯泡，其额定电压是_______V，额定功率是_______W．正常工作5h消耗的电能为_______kW·h．若灯泡两端电压减小，灯泡的亮度将_______（变亮／不变／变暗）．三、解答题（共34分）17．（4分）如图甲所示是小明常用的一个插线板，他在使用中发现：插线板上的指示灯在开关闭合时会发光，插孔正常通电；如果指示灯损坏，开关闭合时插孔也能正常通电．根据上述现象，在图乙中画出插线板中开关、指示灯和插孔的连接方式，并与电源线接通．18．（8分）如图所示的电路是“探究电流做功与哪些因素有关”的实验装置．(1)请根据连好的实物电路图，在虚线框内将相应的电路原理图补充完整．(2)根据此装置现在的连接方式，可以判断它是探究电流做功与_______的关系，因此所选择的两段电阻丝的电阻大小应该_______．(3)在这个实验中，电流做功的多少是通过煤油温度变化的大小体现出来的，在此过程中，_______能转化为_______能．实验前应使两瓶煤油的_______、_______都相同，便于观察．19．（10分）如图所示的电路中，滑动变阻器上标有“50 Ω1A”，电源电压恒定为6V，电流表量程为0～0.6 A，电压表量程为0～3 V．闭合开关S，移动滑动变阻器滑片到某一位置时，电流表示数为0.2 A，电压表示数为2 V．求：(1)电阻R1的阻值．(2)此时滑动变阻器消耗的功率．(3)为保证电路安全，电阻R1上允许消耗功率的范围．20．（12分）用发光二极管制成的LED灯具有发光效率高、使用寿命长等优点，在生产与生活中得到广泛应用，图甲中手电筒的发光元件就是LED灯，图乙是一个定值电阻R 和手电筒中一个LED灯的电流与其两端电压关系的图像．(1)观察图像可知，通过R的电流与R两端的电压成_______，R的阻值为_______Ω．(2)当把LED灯与R串联按图丙接入电路时，R的电功率为0.08 W，求此时R中的电流和电路的总功率．参考答案一、1．D 2．B 3．B 4．D 5．C 6．D 7．A 8．D 9．A 10．B 11．C 12．C二、13．42元(1)电能表的适用额定电压是220 V(2)每消耗1 kW·h的电能，电能表的转盘转1250 r 14．(1)不相同(2)0.5 0.088 15．额定功率为12 W串 4 4 16．串联220 100 0.5变暗三、17．如图所示18．(1)如图所示(2)电流不相等(3)电内初温质量19．(1) 10 Ω(2) 0.8 W (3) 0.1～0.9 W20．(1)正比50 (2)0.04 A 0.22 W。

苏教版物理九年级下册第十五章电功和电热同步测评试题(含答案解析)

苏教版物理九年级下册第十五章电功和电热同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。

根据数据作出I—U的关系图像如图乙所示。

下列说法中正确的是（）A．电源两端电压为3VB．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R2的最大阻值是20ΩD．电压表示数最大时，电路总功率最小2、在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P 由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。

已知小灯泡的额定电压为12V，下列说法中正确的是（）A．在电压表示数变小的过程中，电路消耗的总功率不断变大B．滑动变阻器的最大阻值为9ΩC．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9WD．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W3、在国际单位制中，电功率的单位是（）A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）4、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑5、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路中各元件安全工作，下列选项正确的是（）A．电路中允许通过的最大电流是0.6AB．变阻器R2接入电路的最大阻值是10ΩC．定值电阻R1的最大功率是3.6WD．电路的总功率最小值是0.9W6、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风7、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。

九年级物理下册第十五章《电功和电热》综合检测题-苏科版(含答案)

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。

苏科版九年级物理第十五章电功和电热章节测试

苏科版九年级物理第十五章电功和电热章节测试一、单项选择题1.学习了生活用电有关知识后，小明同窗设计的在电路中接入插座、灯泡和开关的电路图如下图，其中接法错误的元件是〔〕A. 电灯LB. 插座1C. 插座2D. 开关S2.如下图为科研人员研制的〝发电鞋〞，鞋的外部装置了磁铁和线圈，当人体带动磁铁运动时，磁铁发生的磁场经过线圈，从而发生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．以下说法正确的选项是〔〕A. 发电鞋任务时将电能转化为机械能B. 发电鞋是应用电流磁效应原理任务的C. 5km/h=18m/sD. 在人以5km/h的速度行走1h的进程中，发电鞋可以发生约1440J的电能3.将灯L接到电压为U的电路上时，灯的电功率为36W，假定将灯L与一个电阻R串联后仍接在原电路上时，灯L消耗的电功率为25W，设灯丝电阻不变，那么此电阻消耗的电功率是〔〕A. 3WB. 4WC. 5WD. 11W4.把甲乙两灯并联在电路中，甲灯较亮，把它们串联后，接到原来电路中，那么〔〕.A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 条件缺乏，无法判别5.〔2021•菏泽〕以下做法中，不契合平安用电要求的是〔〔〕A. 维修用电器时一定要切断电源B. 有金属外壳的用电器，金属外壳一定要接地C. 发现有人触电应先救人后断电D. 为了保证家庭电路平安，尽量不要同时运用多个大功率电器6.甲、乙两个用电器的电压之比为2：1，电流之比为1：2，通电时间之比为5：4，那么两个用电器消耗的电能之比为〔〕A. 5：1B. 5：4C. 4：5D. 5：87.小明设计了一种照明电路图，其设计要求是：S1、S2区分为楼上和楼下的开关〔都是单刀双掷开关〕，要求拨动其中任一开关，都能改动电灯原来的发光或熄灭形状．图所示的四幅电路图中，既契合上述设计要求，又契合平安用电要求的是〔〕A. B.C. D.8.将标有〝220V100W〞的电风扇、〝220V100W〞电视机、〝220V100W〞电热杯区分接入家庭电路中，在相反的时间内，电流流过它们发生热量最多的是〔〕A. 电风扇B. 电视机C. 电热杯D. 一样多9.〔2021•天津〕在家庭电路中，从进户末尾要依次装置以下元器件再接用电器，其先后次第正确的选项是〔〕A. 电能表、保险装置、总开关B. 电能表、总开关、保险装置C. 保险装置、电能表、总开关D. 总开关、电能表、保险装置10.家庭电路中，电能表、总开关、保险盒按进户的衔接顺序正确的选项是A. 电能表﹣﹣保险盒﹣﹣总开关B. 总开关﹣﹣电能表﹣﹣保险盒C. 电能表﹣﹣总开关﹣﹣保险盒D. 保险盒﹣﹣总开关﹣﹣电能表11.关于平安用电知识，以下说法正确的选项是〔〕A. 可以用湿抹布擦插座B. 发现有人触电，应立刻用手将人拉开C. 三孔插座接地线要保证良好接地D. 运用试电笔时，不能用手接触到笔尾金属体二、填空题12.小明家有一只〝220 V 1 000 W〞的电热水壶。

苏科版九年级物理下册第15章电功和电热单元综合测试题(含答案)PDF版

第15章电功和电热单元测试一、单选题1．（2018广东）以下物理规律无法用实验直接验证的是（）A. 牛顿第一定律B. 欧姆定律C. 光的反射定律D. 焦耳定律2．（2018临沂）下列做法符合安全用电要求的是（）A. 开关应接在电灯与零线之间B. 在户外，不要靠近高压带电体C. 使用测电笔时手不能接触金属体笔尾D. 将三脚插头改为两脚插头接在两孔插座上使用3．（2018枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。

A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）4．（2018宁波）如图是正常家庭电路的一部分。

下列说法正确的是（）A. 导线B与大地之间的电压为220VB. 测电笔先后插入插座的左右插孔，氖管都发光C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D. 断开开关S后，站在地上的人接触a点或b点一定不会触电5．（2018广安）如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小6．（2018泸州）小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A. 微波炉正常工作时的电压大于电视机正常工作时的电压B. 微波炉正常工作时的电流等于电视机正常工作时的电流C. 微波炉正常工作时的电功率大于电视机正常工作时的电功率D. 每月在微波炉上用的电费一定比在电视机上用的电费多7.（2018北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。

九年级物理下册第十五章《电功和电热》单元测试题

第十五章《电功和电热》一、选择题(每题4分，共40分)1．图1中家用电器的额定功率最接近10 W的是( )图12．从如图2所示的电能表中可以获得的信息是( )图2A．电能表的示数为3672 kW·hB．电能表的转盘转过2500转消耗电功率1 kWC．用电器的总功率不得超过2200 WD．用电器的总功率不得超过4400 W3．在家庭电路中若发生以下情况：①灯座里的两个线头相碰；②开关里的两线头相碰；③两孔插座中的两线头相碰；④用电器的总功率过大．其中会引起电路中熔丝熔断的是( )A．①②④ B．①③④C．②③④ D．①②③④4．关于家庭电路中的一些元件和工具的使用，下列说法正确的是( )A．控制电路的开关应接在零线和用电器之间B．三线插头中间较长的铜片应与用电器的金属外壳相连C．保险丝熔断后可以用铜丝替代D．在使用测电笔时，手不能接触笔尾金属电极5．灾后重建，小宇同学家的永久性住房已经建好．在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V的灯泡，闭合总开关，发现灯泡正常发光．由此判断( ) A．线路安装完全正确，因为灯泡正常发光B．线路安装不正确，电路中有短路C．线路安装不正确，电路中有断路D．仅由此不能判断线路是否有问题6．将规格都是“220 V 100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是( )A．三个用电器产生的热量一样多B．电流通过三个用电器做功一样多C．三个用电器消耗的电能一样多D．电烙铁产生的热量最多7．如图3所示是电阻甲和乙的U－I关系图像，下列说法正确的是( )图3A．甲电阻阻值保持10 Ω不变B．乙电阻阻值保持20 Ω不变C．当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD．当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W8．如图4所示，在“探究电流产生的热量与什么因素有关”的实验中，将两根电阻丝R1、R2分别插入甲、乙两瓶等质量的煤油中，串联接入电路，已知R1∶R2＝2∶5，下列说法中错误的是( )图4A．该实验可探究电流通过导体产生的热量多少与电阻的关系B．实验中可通过温度计示数的变化来比较电阻丝产生热量多少C．实验中运用了控制变量法和转换法D．通电一段时间后，电流通过R1、R2产生的热量之比为4∶259．如图5所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用测电笔测试灯头的两端C、D，发现这两处都能使测电笔的氖管发光，再用测电笔测试B处时氖管不发光．若电路中只有一处故障，则( )图5A．AC段某处断路 B．BD段某处断路 C．电灯L断路 D．电灯L短路10．小军设计了一个串联电路如图6所示，闭合开关S，两灯均能正常发光(灯丝电阻不变，电源电压不变)．不久，标有“6 V 4 W”字样的灯L1烧坏了，小军手边只有一个标有“6 V 2 W”字样的灯L2，小军认为既然L1和L2的额定电压相同，必定可以用L2替换L1.小军把灯泡换接后，闭合开关S，可能出现的现象是( )图6A．灯L亮度将增加 B．灯L仍然正常发光C．电路的总功率将变大 D．灯L2可能烧坏二、填空题(每空2分，共28分)11．与大功率电炉相连的导线和与普通白炽灯相连的导线相比，前者导线中的电流更________(选填“大”或“小”)，在导线电阻和通电时间相同时，________(选填“前者”或“后者”)发热更多．12．一个弧光灯的电阻是5 Ω，正常发光时的功率为500 W，若想将它接在220 V的电源上，仍使其正常发光，必须________联一个________的电阻．13．如图7所示，在三线插座的A、B、C三孔中，连接火线的是________孔，通过三线插头和家用电器的金属外壳相连的是________孔．图714．小明家的电能表如图8所示，该电能表此时的示数为______________．小明家有一个“220 V 1500 W”的电热水器，正常工作10 min产生的热量为________J．若将其单独连接在家庭电路中，发现电能表上的转盘121 s内转了125转，电热水器的实际功率为________W，他家的实际电压________(选填“大于”“小于”或“等于”)220 V.图815．一台线圈电阻为0.3 Ω的电动机，接在12 V的电源上时，通过电动机的电流为0.5 A，在2 min内电流产生的热量是________J，转化成的机械能是________J.16．如图9所示，电源电压为18 V且保持不变，电流表接0～0.6 A量程，电压表接0～15 V量程，灯泡上标有“6 V 3 W”字样，滑动变阻器标有“100 Ω 1 A”，不考虑温度对灯丝电阻的影响．为了保证电路的安全，滑动变阻器允许接入的最大阻值为________ Ω，整个电路的电功率最大为________W.图9三、作图题(4分)17．如图10所示，请用笔画线代替导线，将图中的电灯、开关接入家庭电路中．图10四、实验探究题(共20分)18．(14分)小勇在测量额定电压是2.5 V小灯泡电功率的实验中：图11(1)为完成实验，请用笔画线代替导线，将图11甲中的实物电路图连接完整．(2)闭合开关后，发现灯泡不亮，电流表有示数，电压表无示数，移动滑片后仍然如此，则原因可能是__________________．(3)排除故障后，闭合开关，移动滑动变阻器的滑片，当电压表示数为2 V时，电流表示数如图乙所示，此时小灯泡的实际功率为________W.(4)若要测量小灯泡的额定功率，应再将滑动变阻器的滑片向________(选填“左”或“右”)移动，直至电压表示数为________V为止．(5)移动滑动变阻器的滑片，记下多组电流表示数及对应的电压表示数，并画出图丙所示的I－U图像，从图像可以计算出小灯泡的额定功率为________W.19．(6分)为了测量一个标有“0.3 A”字样的小灯泡的额定功率，小华同学设计了如图12甲、乙两种方案．其中能测出灯泡额定功率的方案是________．简要说出实验的操作步骤：________________________________________________________________________ ________________________________________________________________________ ________________________________________________________________________；对另一方案稍加改进，也能测出小灯泡L1的额定功率，改进方法是：________________________________________________________________．图12五、计算题(8分)20．在综合实践活动中，小明设计了一种电热饮水机电路，如图13甲所示，R1和R2均为电热丝，S2是自动控制开关，可实现“低挡”“高挡”之间的转换，饮水机工作时电功率与时间的关系图像如图乙所示．求：(1)30 min内电路消耗的总电能．(2)饮水机工作时，通过电阻R1的电流．(3)电阻R2的阻值．图13答案1．D 2.D 3.B 4.B 5．B 6．A 7．C 8．D9．B 10.D 11.大前者12．串 17 Ω13．B C14．864.0 kW ·h 9×105 1239.7 小于15．9 71116．60 917．如图所示18．(1)如图所示(2)灯泡短路 (3)0.44(4)左 2.5 (5)0.62519．乙 ①闭合开关S1，S2接b ，调节滑动变阻器，直至电流表示数为0.3 A ；②保持滑动变阻器滑片位置不变，闭合开关S1，S2接a ，调节电阻箱R0直至电流表示数为0.3 A ，读出此时电阻箱的示数记为R ；③计算出小灯泡L1的额定功率为P1额＝0.09 A2×R在干路上串联一个滑动变阻器20．(1)由图乙知，高挡电功率P 高＝660 W ，t1＝10 min ；P 低＝220 W ，t2＝20 min ，30 min 内消耗的总电能：W1＝P 高t1＝660 W ×10×60 s ＝3.96×105 J ；W2＝P 低t2＝220 W ×20×60 s ＝2.64×105 J ；W 总＝W1＋W2＝3.96×105 J ＋2.64×105 J ＝6.6×105 J.(2)由图甲可知，当S1、S2都闭合时，R1、R2并联，电路中电阻较小，由P ＝U2R 可知，电功率较大，为“高挡”；当S1闭合、S2断开时，电路中只有R1，电路中电阻较大，由P ＝U2R可知，电功率较小，为“低挡”；由P ＝UI 可得通过R1的电流：I1＝P 低U ＝220 W 220 V＝1 A. (3)从“低挡”到“高挡”，只是并联了R2，电源电压不变，R1的电功率不变，则R2的电功率：P2＝P 高－P 低＝660 W －220 W ＝440 W ，由P ＝U2R 可得：R2＝U2P2＝（220 V ）2440 W ＝110 Ω.。

苏科版九年级物理下册第十五章电功和电热单元测题带答案和解析

选择题图中家用电器的额定功率最接近10 W的是()A. B. C. D.【答案】D【解析】A. 电饭煲的额定功率约为1000W，不符合题意；B. 电热水器的额定功率大约为2000W，不符合题意；C. 微波炉的额定功率约为2000W，不符合题意；D. 节能灯的电功率约为10W，符合题意。

故选D.选择题从如图所示的电能表中可以获得的信息是()A. 电能表的示数为3672 kW·hB. 电能表的转盘转过2500转消耗电功率1 kWC. 用电器的总功率不得超过2200 WD. 用电器的总功率不得超过4400 W【答案】D【解析】A. 当前电能表的读数为367.2kW⋅h.故A错；B. 2500r/kW⋅h，表示电路每消耗1kW⋅h的电能，电能表的转盘转2500转。

故B错；C. 该电能表正常工作电压为220V，略高于220V、略低于220V时也可以工作，故C错；D. 用电器正常工作时总功率不能超过P＝UI＝220V×20A＝4400W.故D正确。

故选：D。

选择题灾后重建，小宇同学家的永久性住房已经建好，在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光，由此判断A. 线路安装完全正确，因为灯泡正常发光B. 线路安装不正确，电路中有短路C. 线路安装不正确，电路中有断路D. 仅由此不能判断线路是否有问题【答案】B【解析】本题考查生活用电安全常识。

将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，闭合用电器开关后，它会有以下三种状态：“校验灯”恰能正常发光，说明该支路短路；“校验灯”发光不正常（暗红色），说明该支路工作正常；“校验灯”不发光，说明该支路断路。

故选为B。

选择题如图所示是电阻甲和乙的U－I关系图像，下列说法正确的是()A. 甲电阻阻值保持10 Ω不变B. 乙电阻阻值保持20 Ω不变C. 当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD. 当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W 【答案】C【解析】(1)由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，由欧姆定律可知，甲电阻的阻值不变，乙电阻的阻值是变化的，故B错误；由图象可知，当甲两端电压为2V时，通过甲的电流为0.1A，由I＝可得,＝20Ω，故A错误；(2)甲、乙并联在电路中，当电源电压为2V时，通过甲的电流是0.1A，通过乙的电流是0.2A，所以电路总电流是0.3A，则电路总功率：P UI2V0.3A0.6W，故C正确；(3)甲、乙串联在电路中，当电源电压为 2.0V时，因串联电路中各处电流相等，所以通过甲的电流为，有图像可知，甲两端时，则甲的功率：＝4V×0.2A＝0.8W，故D错误；故选C.实验题某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A. P甲>P乙>P丙B. P甲P丙【答案】B【解析】试题分析：灯泡完全相同说明它们的电阻相等，根据串并联电路电阻特点可知，两电阻并联时总电阻最小，两电阻串联时总电阻最大；根据P=可知，电压不变时，电阻越小，电路消耗的电功率越大，反之越大．两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，大于任何一个分电阻；并联时，总电阻的倒数等于各分电阻倒数之和，即总电阻越并越小，小于任何一个分电阻；⋅R甲＞R乙＞R丙，⋅电源的电压相同且不变，⋅由P=可知，P甲＜P乙＜P丙．选择题将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是() A. 三个电器产生的热量一样多B. 电流通过三个电器做功一样多C. 三个电器消耗的电能一样多D. 电烙铁产生的热量最多【答案】A【解析】(1)三个电器都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过三个电器做的功以及消耗的电能一样多；(2)电风扇工作时，电能转化成内能和机械能；电视机工作时，电能转化成内能和光和声；电烙铁工作时，电能全部转化成内能；(3)电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多。
