苏科版初中物理九年级下册第15章《电功和电热》测试AB卷及参考答案

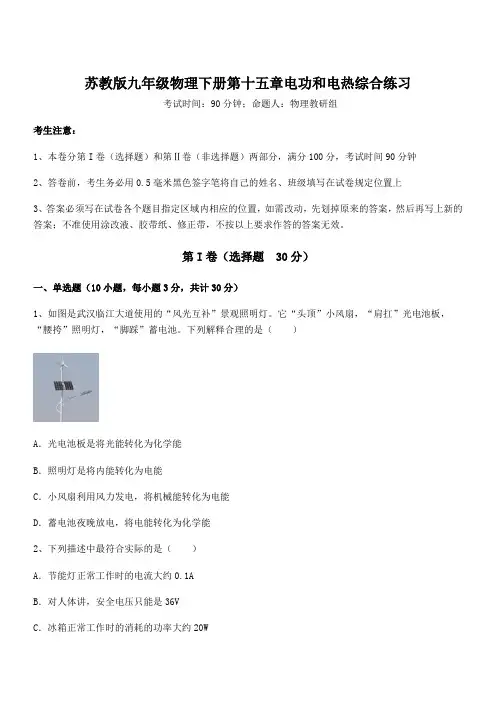

精品解析2021-2022学年苏教版九年级物理下册第十五章电功和电热综合练习试卷(含答案详细解析)
苏教版九年级物理下册第十五章电功和电热综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是武汉临江大道使用的“风光互补”景观照明灯。
它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。
下列解释合理的是（）A．光电池板是将光能转化为化学能B．照明灯是将内能转化为电能C．小风扇利用风力发电，将机械能转化为电能D．蓄电池夜晚放电，将电能转化为化学能2、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A3、图所示的是某液晶彩色电视的铭牌。
下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢4、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。
下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大5、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇6、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。
苏科版九年级物理下册第十五章《电功和电热》测试卷(含答案)
苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。
(苏科版)初中物理九年级下册：第十五章 电功和电热 单元测试(含答案)
第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.电饭锅的发热板装在底部C.与空调器相连的导线很粗D.电脑的主机中安装微型风扇2.电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A.电视机B.电饭锅C.电冰箱D.电风扇3.以下家用电器中利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电风扇4.下列电器中，利用电流热效应来工作的是（）A.电冰箱B.洗衣机C.电视机D.电饭锅5.发现有人触电时，正确的做法是（）A.立即打电话报警B.立即用手直接去拉触电人C.立即用干燥的木棍把电线从触电的人身上挑开D.立即远离触电的人6.发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线7.如图所示的实例中，符合安全用电要求的是（）A.多个大功率用电器同时使用一个插线板B.在高压线下钓鱼C.金属外壳家用电器没有接地D.使用试电笔时手要接触笔尾金属体8.关于家庭用电及安全常识。
下列说法正确的是（）A.低于220 V的电压对人体是安全的B.家庭电路中，各用电器都是串联在电路中的C.控制用电器的开关应该接在该用电器和零线之间D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.下列物理量的单位是“千瓦时”的是（）A.电能B.电压C.电功率D.电流10.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能二、填空题（共5小题）11.生活中常用的微波炉是用________来加热食品的，电烤炉是利用电流的________效应来取暖的。
12.用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的________效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的________效应。
考点解析：苏教版九年级物理下册第十五章电功和电热专项测评试题(含解析)
苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（）A．总电阻变大B．电流表示数变小C．电压表示数变大D．电路总功率变大2、图所示的是某液晶彩色电视的铭牌。
下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢3、下列用电器中，主要利用电流热效应工作的是（）A．收音机B．电视机C．电饭锅D．电冰箱4、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇5、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A6、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。
当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。
下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω7、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。
(苏科版)初中物理九年级下册：第十五章 电功和电热 单元测试(含答案)
第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.与空调器相连的导线很粗C.电饭锅的发热板装在底部D.电脑的主机中安装微型风扇2.如图所示的四种家用电器中，主要利用电流热效应工作的是（）A.电风扇B.计算器C.电视机D.电饭锅3.下列家用电器中，利用电流热效应工作的是（）A.电熨斗B.吸尘器C.榨汁机D.电视机4.发现电流磁效应的科学家是（）A.安培B.奥斯特C.库仑D.伏特5.下列做法，可能造成触电事故的是（）A.使用试电笔辨别火线或零线时，手接触笔尾金属体B.切断电源后，进行电路维修C.家用电器失火，立即用水扑灭D.放风筝时，远离高压电线6.人体发生触电事故，这主要是指（）A.人体带了电荷B.人体中有电流流过C.人体中通过的电流超过一定值D.人体上有电压7.我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。
图中的各种做法中，符合安全原则的是（）A.在高压线附近放风筝B.用湿布擦拭亮着的台灯C.用湿手扳开关D.用绝缘棒挑开通电的裸导线8.关于安全用电，下列做法中正确的是（）A.用湿手拨动开关B.电线的绝缘皮破损后继续使用C.家庭电路中必须安装保险丝或空气开关D.带有三脚插头的洗衣机插在两孔插座上工作9.甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A.两电加热器均正常工作时，相同时间内乙消耗的电能较多B.两电加热器均正常工作时，甲的电阻小于乙的电阻C.将甲接入110 V的电路中，它的实际功率为550 WD.两电加热器串联后接在220 V的电路中，甲的实际功率较大10.关于电源和用电器，下列说法正确的是（）A.LED灯将电能转化成光能B.用蓄电池供电是将电能转化成化学能C.电扇将机械能转化成电能D.给充电宝充电是将化学能转化成电能二、填空题（共5小题）11.丹麦物理学家________发现了电流的磁效应，生产生活中的________（选填“电磁起重机、电动机”或“电饭煲”）就是利用这个原理工作的。
第十五章电功和电热2021-2022学年苏科版物理九年级下册(有答案)
2021-2022学年第十五章电功和电热苏科版物理九年级下册一、选择题1．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（）A．电源电压9VB．定值电阻R的阻值是6ΩC．滑动变阻器的最大阻值是18ΩD．若电压表的示数为3.6V时，则电路的总功率为5.4W2．如图所示的电路中，电源两端电压保持不变。
开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变暗B．电压表的示数变小，灯L变亮C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮3．在如图所示的电路中，电源电压恒定不变，R0为定值电阻。
闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。
当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r4．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．三者电流做功一样多C．电风扇产生的热量最多D．三者产生的热量一样多5．关于如图所示的电能表，下列说法正确的是（）A．从表中可以看出，它所测量的电路消耗了200kW·h的电能B．只将一盏标有“220V100W”的电灯接在电路中，正常工作1h，转盘转72圈C．电能表是测量消耗电功率的仪表D．该电能表同时消耗的总功率不能超过2200W6．如图所示，电源电压恒为18V，R1的阻值为10Ω，R2的阻值为30Ω，滑动变阻器的规格为“30Ω2A”，在确保各个元件安全的前提下移动滑片和闭合开关，下列说法正确的是（）A．闭合开关S1，滑动变阻器的取值范围为0~25ΩB．闭合开关S1，R1消耗的功率范围为2.025W~32.4WC．闭合开关S2，电压表V2的示数变化范围为9V~12VD．闭合开关S2，电路消耗的总功率范围为5.4W~36W7．下列数据中最接近生活实际的是（）A．家用液晶电视机的额定功率约为2000WB．手机的锂电池电压一般为36V左右C．家用电热水壶烧水时的电阻约为1000ΩD．家用电风扇正常工作时的电流约为0.2A二、填空题8．如图所示，电动机M内部线圈的电阻为0.5Ω，电阻R的阻值为10Ω，当电阻R两端电压为4V时，电动机正常工作，则电动机线圈1min产生的热量是______J。
最新苏教版九年级物理下册第十五章电功和电热章节测评试题(含答案及详细解析)
苏教版九年级物理下册第十五章电功和电热章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。
两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。
下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电压的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大2、根据图中所示的两盏白炽灯的铭牌，可以知道（）A．无论两灯如何连接，甲灯一定比乙灯亮B．串联接在220V电源上，乙灯比甲灯要亮C．正常发光时，甲灯的电阻大于乙灯的电阻D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表5、下图所示的电路中，电源两端电压保持不变。
开关S闭合，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变小，R1消耗的电功率变大B．电压表的示数变大，R1消耗的电功率变小C．电流表的示数变大，R1消耗的电功率变小D．电流表的示数变小，R1消耗的电功率变大6、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。
精品解析2022年最新苏教版九年级物理下册第十五章电功和电热综合测评试题(含答案解析)
苏教版九年级物理下册第十五章电功和电热综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图电源电压恒定。
闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（）A．灯泡L变亮B．灯泡L变暗C．电流表示数不变D．电压表示数变大2、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。
下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大3、在国际单位制中，电功率的单位是（）A．安培B．伏特C．焦耳D．瓦特4、如图所示的电路中电源电压保持不变。
闭合开关，观察到小灯泡发光，然后将滑动变阻器的滑片P 向右缓慢移动一段距离，观察到的现象是（）A．小灯泡变暗，电流表示数变小B．小灯泡变亮，电流表示数变大C．小灯泡变暗，电流表示数变大D．小灯泡变亮，电流表示数变小5、关于家庭电路和安全用电，下列做法正确的是（）A．更换灯泡时先断开开关B．电灯开关安装在零线和电灯之间C．用铜丝代替保险丝D．使用试电笔时，手不接触笔尾的金属体6、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的7、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A8、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的9、用电学知识判断下列说法中正确的是（）A．一节新干电池的电压约为5V B．教室里每盏日光灯的功率约为400WC．家用电热水壶的功率约为1000W D．书桌上的台灯正常工作时的电流约为2A10、小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。
2022年苏教版九年级物理下册第十五章电功和电热综合练习试题(含答案及详细解析)
苏教版九年级物理下册第十五章电功和电热综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。
闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大2、关于家庭电路，下列说法中错误的是（）A．应将控制用电器的开关接在火线上B．熔丝熔断一定是电路中某处发生短路C．螺丝口灯座的螺旋套，只准接在零线上D．有金属外壳的家用电器，其插座应安装接地线3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、如图是武汉临江大道使用的“风光互补”景观照明灯。
它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。
下列解释合理的是（）A．光电池板是将光能转化为化学能B．照明灯是将内能转化为电能C．小风扇利用风力发电，将机械能转化为电能D．蓄电池夜晚放电，将电能转化为化学能5、在国际单位制中，电流的单位是（）A．A B．V C．ΩD．J6、图所示的是某液晶彩色电视的铭牌。
下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢7、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。
苏教版物理九年级下册第十五章 电功和电热同步测评试题(含答案解析)
苏教版物理九年级下册第十五章电功和电热同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。
根据数据作出I—U的关系图像如图乙所示。
下列说法中正确的是（）A．电源两端电压为3VB．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R2的最大阻值是20ΩD．电压表示数最大时，电路总功率最小2、在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P 由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。
已知小灯泡的额定电压为12V，下列说法中正确的是（）A．在电压表示数变小的过程中，电路消耗的总功率不断变大B．滑动变阻器的最大阻值为9ΩC．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9WD．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W3、在国际单位制中，电功率的单位是（）A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）4、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑5、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。
为了保证电路中各元件安全工作，下列选项正确的是（）A．电路中允许通过的最大电流是0.6AB．变阻器R2接入电路的最大阻值是10ΩC．定值电阻R1的最大功率是3.6WD．电路的总功率最小值是0.9W6、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风7、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。
九年级物理下册第十五章《电功和电热》综合检测题-苏科版(含答案)
九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。
苏科版物理九年级全册第十五章 电功和电热 素养检测含解析
苏科版物理九年级全册第十五章电功和电热素养检测（含解析）第十五章素养综合检测电功和电热(满分100分,限时45分钟)一、选择题(每小题3分,共21分)1.(2022湖北宜昌中考)在如图所示的家庭电路中,闭合开关S,灯泡不能发光,用试电笔检测双孔插座左右两孔,氖管都发光。
若电路中只有一处故障,则发生故障的是()A.插座发生短路B.灯泡发生短路C.de间断路D.ef间断路2.(2023山东日照中考)如图是某款洗衣机及所用的三孔插座,它的铭牌标有“220 V150 W”。
下列说法正确的是()A.洗衣机只能在220 V的电压下工作B.洗衣机正常工作时,10 s内会产生1 500 J的热量C.洗衣机外壳和火线绝缘层损坏,外壳带电时,总电路中的保险丝会熔断D.洗衣机外壳和火线绝缘层损坏,外壳带电时,电路中的漏电保护器会切断电流3.下列数据最符合实际的是()A.手机充电器的工作电流约为20 AB接口的输出电压约为5 VC.家用微波炉的额定功率约为10 WD.家用空调工作10 h消耗约100度电4.(2023江苏邳州期末)将一台标有“220 V200 W”的电视机单独接在家庭电路中。
正常工作2 h后,电能表示数如图所示。
下列说法中不正确的是()A.这段时间内电能表转盘转了1 200 rB.电能表允许通过的最大电流为20 AC.若电价为0.6元/度,这段时间使用电视机的电费为0.24元D.电能表的示数为11 234 J5.(2023江苏南京玄武外国语学校期末)如图所示,手电筒中的电流为0.3 A,电源为三节干电池,则该手电筒中的小灯泡工作1 min消耗的电能约为()A.1.35 JB.81 JC.162 JD.9 720 J6.(2023江苏张家港期末)额定电压相同的电热水壶和电饭锅,它们正常工作过程中消耗的电能W和通电时间t的关系如图所示。
关于这两个用电器正常工作时,下列判断正确的是()A.电热水壶的电阻较大B.通过电饭锅的电流较大C.电热水壶两端的电压较大D.相同时间内电热水壶比电饭锅产生的热量多7.(2022山东临沂中考)图甲所示电路,电源电压为4.5 V,小灯泡的额定电压为2.5 V。
(含答案)九年级物理苏科版下册《第15章 电功和电热》单元测试卷03
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！九年级物理苏科版下册《第15章电功和电热》单元测试卷一、单选题1．用如图所示的电路测量小灯泡的功率，电源电压恒定为8V，电压表量程为0~15V，电流表量程为0~0.6A，滑动变阻器规格为“20Ω1A”，灯泡L标有“6V0.5A”字样，不考虑灯丝电阻的变化，电路中各元件都在安全的条件下，下列说法正确的是（）A．灯泡L工作时的最小功率是0.7WB．电流表示数的变化范围是0.25~0.6AC．滑动变阻器允许的取值范围是2~20ΩD．电压表示数的变化范围是3~6V2．下面的几种说法中，正确的是（）A．电流通过电风扇做功时，电能全部转化为内能B．电流通过白炽灯做功时，电能全部转化为光能C．电流通过电风扇做功时，电能的一部分转化为机械能D．电流通过白炽灯做功时，电能全部转化为内能3．甲图是小灯泡L和电阻R的I-U图象。
苏科版九年级物理下册第15章电功和电热单元综合测试题(含答案)PDF版
第15章电功和电热单元测试一、单选题1．（2018广东）以下物理规律无法用实验直接验证的是（）A. 牛顿第一定律B. 欧姆定律C. 光的反射定律D. 焦耳定律2．（2018临沂）下列做法符合安全用电要求的是（）A. 开关应接在电灯与零线之间B. 在户外，不要靠近高压带电体C. 使用测电笔时手不能接触金属体笔尾D. 将三脚插头改为两脚插头接在两孔插座上使用3．（2018枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。
A. （1）和（2）B. （2）和（3）C. （1）和（3）D. （2）和（4）4．（2018宁波）如图是正常家庭电路的一部分。
下列说法正确的是（）A. 导线B与大地之间的电压为220VB. 测电笔先后插入插座的左右插孔，氖管都发光C. 电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D. 断开开关S后，站在地上的人接触a点或b点一定不会触电5．（2018广安）如图所示的电路，闭合开关后，当滑片P向右移动时，下列说法正确的是（）A. 灯泡L变暗B. 电压表示数变小C. 电流表A1示数变大D. 整个电路消耗的总功率变小6．（2018泸州）小明家有额定电压相同的微波炉和电视机各一台，按照每度电0.55元的计费标准，将这两个用电器正常工作1h所用的电费绘制成了如图所示的柱状图，对小明家的这两个用电器，下列判断正确的是（）A. 微波炉正常工作时的电压大于电视机正常工作时的电压B. 微波炉正常工作时的电流等于电视机正常工作时的电流C. 微波炉正常工作时的电功率大于电视机正常工作时的电功率D. 每月在微波炉上用的电费一定比在电视机上用的电费多7.（2018北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W。
(含答案)九年级物理苏科版下册《第15章 电功和电热》单元测试卷02
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读题，结合平时课堂上所学的知识，解答难题；一定要镇定，不能因此慌了手脚，影响下面的答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！九年级物理苏科版下册《第15章电功和电热》单元测试卷一、单选题1．如图所示AB两端电压保持不变，当开关S断开时电灯正常发光，当开关S闭合时，下列说法中正确的是（）A．电灯的功率变小；要使灯正常发光，滑块P应向下移动B．电灯的功率变小；要使灯正常发光，滑块P应向上移动C．电灯的功率变大；要使灯正常发光，滑块P应向下移动D．电灯的功率变大；要使灯正常发光，滑块P应向上移动2．如图，2只相同的烧瓶，瓶寒上各插入1支温度计，瓶内装有电阻丝，电阻丝的阻值分别为R1、R2；在2只烧瓶中装入煤油或水，两电阻丝接入相应电路，无法完成的实验是（）A．探究Q与I、R、t的关系时，烧瓶中装入等质量的煤油，若R1＜R2且串联，探究电热与电阻大小的关系B．探究Q与I、R、t的关系时，烧瓶中装入等质量的煤油，若R1＜R2且并联，探究电热与电流大小的关系C．烧瓶中分别装入等质量的水和煤油，若R1=R2且串联，比较水和煤油的吸热能力D．烧瓶中分别装入等质量的水和煤油，若R1=R2且串联，粗略测量煤油的比热容3．某电热水壶有两根电热丝，若把一根电热丝接入电路，烧开一壶水要30min；若但把另一根电热丝接入原电路，烧开一壶水要15min，若把这两根电热丝并联起来接入原电路，烧开这壶水需要的时间是（不考虑热损失）（）A．45min B．10min C．15min D．30min4．如图所示，把标有“6V3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（设灯丝电阻不变）。
苏科版九年级物理下册第十五章 电功和电热单元测题带答案和解析
选择题图中家用电器的额定功率最接近10 W的是()A. B. C. D.【答案】D【解析】A. 电饭煲的额定功率约为1000W，不符合题意；B. 电热水器的额定功率大约为2000W，不符合题意；C. 微波炉的额定功率约为2000W，不符合题意；D. 节能灯的电功率约为10W，符合题意。
故选D.选择题从如图所示的电能表中可以获得的信息是()A. 电能表的示数为3672 kW·hB. 电能表的转盘转过2500转消耗电功率1 kWC. 用电器的总功率不得超过2200 WD. 用电器的总功率不得超过4400 W【答案】D【解析】A. 当前电能表的读数为367.2kW⋅h.故A错；B. 2500r/kW⋅h，表示电路每消耗1kW⋅h的电能，电能表的转盘转2500转。
故B错；C. 该电能表正常工作电压为220V，略高于220V、略低于220V时也可以工作，故C错；D. 用电器正常工作时总功率不能超过P＝UI＝220V×20A＝4400W.故D正确。
故选：D。
选择题灾后重建，小宇同学家的永久性住房已经建好，在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220V的灯泡，闭合总开关，发现灯泡正常发光，由此判断A. 线路安装完全正确，因为灯泡正常发光B. 线路安装不正确，电路中有短路C. 线路安装不正确，电路中有断路D. 仅由此不能判断线路是否有问题【答案】B【解析】本题考查生活用电安全常识。
将额定电压220V的“校验灯”，接在保险丝的两只接线柱上，是相当于把此灯串联入电路中，闭合用电器开关后，它会有以下三种状态：“校验灯”恰能正常发光，说明该支路短路；“校验灯”发光不正常（暗红色），说明该支路工作正常；“校验灯”不发光，说明该支路断路。
故选为B。
选择题如图所示是电阻甲和乙的U－I关系图像，下列说法正确的是()A. 甲电阻阻值保持10 Ω不变B. 乙电阻阻值保持20 Ω不变C. 当甲、乙并联在电路中，电源电压为2 V时，电路总功率为0.6 WD. 当甲、乙串联在电路中，电路电流为0.2 A时，甲的功率为0.6 W 【答案】C【解析】(1)由图象可知，甲对应的电流与电压成正比，而乙对应的电流与电压不成正比，由欧姆定律可知，甲电阻的阻值不变，乙电阻的阻值是变化的，故B错误；由图象可知，当甲两端电压为2V时，通过甲的电流为0.1A，由I＝可得,＝20Ω，故A错误；(2)甲、乙并联在电路中，当电源电压为2V时，通过甲的电流是0.1A，通过乙的电流是0.2A，所以电路总电流是0.3A，则电路总功率：P UI2V0.3A0.6W，故C正确；(3)甲、乙串联在电路中，当电源电压为 2.0V时，因串联电路中各处电流相等，所以通过甲的电流为，有图像可知，甲两端时，则甲的功率：＝4V×0.2A＝0.8W，故D错误；故选C.实验题某物理兴趣小组的同学用几个完全相同的灯泡，设计如图甲、乙、丙三种电路，电源电压相同且恒定不变，电路消耗的总功率大小关系是( )A. P甲>P乙>P丙B. P甲P丙【答案】B【解析】试题分析：灯泡完全相同说明它们的电阻相等，根据串并联电路电阻特点可知，两电阻并联时总电阻最小，两电阻串联时总电阻最大；根据P=可知，电压不变时，电阻越小，电路消耗的电功率越大，反之越大．两个电阻串联时，总电阻等于各分电阻之和，即总电阻越串越大，大于任何一个分电阻；并联时，总电阻的倒数等于各分电阻倒数之和，即总电阻越并越小，小于任何一个分电阻；⋅R甲＞R乙＞R丙，⋅电源的电压相同且不变，⋅由P=可知，P甲＜P乙＜P丙．选择题将规格都是“220 V100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有关说法中错误的是() A. 三个电器产生的热量一样多B. 电流通过三个电器做功一样多C. 三个电器消耗的电能一样多D. 电烙铁产生的热量最多【答案】A【解析】(1)三个电器都在额定电压下工作，实际功率相同都是100W，相同时间内电流通过三个电器做的功以及消耗的电能一样多；(2)电风扇工作时，电能转化成内能和机械能；电视机工作时，电能转化成内能和光和声；电烙铁工作时，电能全部转化成内能；(3)电器转化成的内能越大，产生的热量越多，因此相同时间内，电烙铁产生的热量最多。
苏科版九年级物理 第15章 电功和电热 单元测试卷含答案
苏科版九年级物理第15章电功和电热单元测试卷含答案一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．在如图所示的电路中，电源电压保持不变，电阻R1=0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为( )A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦2．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示。
电源内阻不计，导线连接良好。
若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零6．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a、b、c、d四种现象对应的电路序号为( )A．③①②④B．③④②①C．③①④②D．②①④③3．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时( )A．灯L1、L3变亮，灯L2变暗B．灯L1、L2变亮，灯L3变暗C．灯L2、L3变亮，灯L1变暗D．灯L1、L2、L3都变亮4．某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图象正确的是( )5．某实物投影机有10个相同的强光灯L1～L10(24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则( )A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其他指示灯的功率减小D．X2功率减小，其他指示灯的功率增大6．在如图所示的电路中，R1和R2为定值电阻，L1和L2为小灯泡，闭合S，当滑动变阻器的滑片由a向b端滑动时，小灯泡的亮度变化情况是( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变亮D．L1变暗，L2变暗7．某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要6min；只用第二根电阻丝时，需要12min。
最新苏科版九年级物理下册 第十五章 电功和电热 测试卷含答案
第十五章电功和电热单元测试卷时间：90分钟满分：100分一、单选题（每小题3分，共36分）1．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多2．在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是3．如图是正常家庭电路的一部分。
不列说法正确的是A．导线B与大地之间的电压为220VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插人三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电4．如图所示，符合安全用电原则的是5．将A、B两个灯泡，按如图两种方式连接，已知R A=4Ω、R B=6Ω，电源电压相同，下面分析正确的是A．开关和灯的连接B．测电笔的使用C．用铜丝代替保险丝D．接线板负载过多A．图一中A灯比B灯亮B．图二中A灯比B灯亮C．图一中A灯比图二中A灯亮D．图一中的总功率比图二中的总功率要大6．如图所示是检测酒精浓度的测试仪原理图，图中电源电压恒定为8V，R1为定值电阻，酒精气体传感器R2的阻值随酒精气体浓度的增大而减小。
当酒精浓度为0时，R2=60Ω，此时电压表示数为2V。
以下说法错误的是A．若酒精气体浓度越大，电压表和电流表示数都越大B．定值电阻R1的阻值为20ΩC．酒精浓度为0时，电路消耗的总功率为0.6WD．若电流表示数达到0.2A时，表示酒驾，此时R2消耗的电功率为0.8W7．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法错误的是A．电压表表示数变大B．电流表示数变小C．灯L的亮度不变D．电路的总功率变小8．如图所示电路，电源电压为7.5V保持不变，电流表的量程为0~0.6A，电压表的量程为0~3V，灯泡L的规格为“6V 3W”，滑动变阻器的规格为“15Ω 1A”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A.电压表示数增大，电流表示数减小B.电压表示数与电流表示数的比值不变C.滑动变阻器R 的电阻最大值与最小值之比为8∶3D.整个电路的电功率的最大值与最小值之比为9∶49．灯泡L 与定值电阻R 的I ﹣U 图象如图所示。
江苏省 苏科版 初三物理 下学期 第十五章 电功和电热 汇编之电能和电功(有答案解析)
江苏省苏科版初二物理下学期第十五章电功和电热汇编之电能和电功一、单选题（本大题共14小题，共28.0分）1.下列关于电功与电功率说法正确的是（）A. 电功率表示消耗电能多少的物理量B. 电功率表示电流做功快慢的物理量C. 用电器的电功率越大，做功越多D. 通电时间长的用电器耗电一定多2.以下说法中正确的是（）。
A. kWh是电功率的单位，kW是电功的单位B. 电能表是测量用电器电功率的仪表C. 功率大的用电器，消耗的一定多D. 灯的亮度决定于灯的实际功率3.下列说法正确的是（）A. 只要电路两端有电压，电路中就一定有电流B. 电压表和电流表都能直接接在电源的两极C. 千瓦、千瓦时和焦耳都是电能的单位D. 消耗了多少电能，其意思就是说电流做了多少功4.在下列用电器中，利用电能转化为机械能的是( )A. 电饭锅B. 电风扇C. 电灯泡D. 电视机5.电能表测量的物理量是（）A. 电流B. 电压C. 电阻D. 电功6.将甲、乙两个用电器并联后接入电路，在相等的时间内，电流通过甲做功较多，则下列判断正确的是（）A. 甲是纯电阻B. 甲两端的电压高C. 通过甲的电流大D. 甲的电阻大7.下列仪器是用来测量电功的是（）A. 电流表B. 电压表C. 电能表D. 秒表8.下列关于电功和电功率说法中,不正确的是A. 用电器消耗的电能越多，电功率越大B. 功率是表示电流做功快慢的物理量C. 单位时间内，电流做功越多，电功率越大D. 千瓦时是电功的单位，千瓦是电功率的单位9.关于电功和电功率，下列说法中正确的是（）A. 电功率是表示电流做功快慢的物理量B. 用电器消耗的电能越多，电功率越大C. 用电器所消耗的电功率一定等于它的额定功率D. 额定功率越大的用电器，消耗的电能一定越多10.下列关于电能、电功、电功率的一些说法中正确的是( )A. 用电器消耗的功率越大，则电流做功越快B. 用电器消耗的电功率越小，则电流做的功就越少C. 千瓦和千瓦时都是电功率的单位D. 电能表是测量电功率的仪表11.小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是串联后通过电源适配器接入照明电路的．他取下其中一只LED灯接在一节电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热．以下推断符合上述实验事实的是A. LED灯应用了半导体材料B. LED灯主要是将电能转化为内能C. 单只LED灯工作电压是220VD. 灯带中一只LED灯断路后其他灯还亮12.电能表是测量（）A. 电压的仪表B. 电流的仪表C. 电功的仪表D. 电阻的仪表13.关于电能和电功率下列说法正确的是( )A. 用电器消耗的电能越多，其功率越大B. 电功率是表示电流做功快慢的物理量C. 单位时间内电流做功越多，电功率越小D. 千瓦时是电功率的单位，千瓦是电功的单位14.下列家用电器中，主要将电能转化为机械能的是（）A. 电风扇B. 电暖气C. 电饭煲D. 电池充电器二、多选题（本大题共2小题，共6.0分）15.下列说法正确的是A. 大量电荷的移动形成电流B. 电路两端有电压，电路中可能没有电流C. 电功率是表示电流做功快慢的物理量D. 电流做功的过程就是将其他形式的能转化为电能的过程16.一支标有“220V 200W”的电烙铁，为使电烙铁正常工作时的电功率为200W，而在不工作时电烙铁的电功率为50W，使之不会完全冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
苏科版初中物理九年级下册第15章《电功和电热》测试AB 卷及参考答案苏科版初中物理九年级下册第15章《电功和电热》测试A 卷姓名 班级 得分一、选择题（每小题2分，计24分）1．小明同学搜集了一些能量转化的事例，其中将电能转化为内能的是 ( ) A ．发电机发电 B ．电炉工作 C ．太阳能热水器使水热 D ．电动机通电转动 2．用电器上所标的电功率的大小指的是 ( ) A ．用电的多少 B ．额定功率的大小 C ．消耗电能的多少 D ．实际功率的大小3．小明一家外出旅游时，恰逢供电部门的抄表日，其电能表示数为 。
游玩回家时发现家中有一盏60W 的台灯亮着，检查其他用电器都已切断电源，再查看电能表时，其示数为 。
则这一次小明家外出的时间约为 ( ) A ．2400h B ．14.4h C ．0.24h D ．240h 4．一只普通家用白炽灯正常工作时的电流接近于 ( ) A ．0.18A B ．1.8A C ．3A D ．0.018A 5．一个标有“6V 3W ”的灯泡，欲接到9V 的电源上能正常发光，应给它 ( ) A ．串联一个3Ω的电阻 B ．并联一个3Ω的电阻 C ．串联一个6Ω的电阻 D ．并联一个6Ω的电阻6．一个标有“12V 6W ”的灯泡，接到某电路中时，测得通过灯泡的电流是0.4A ，则此时灯泡消耗的实际功率 ( ) A ．等于6W B ．大于6W C ．小于6W D ．无法判断 7. 某同学在探究“串联电路的电压特点”时，连成的 电路如图所示。
开关闭合后，两只电压表的指针均在刻 度盘的正中央。
以下判断正确的是 ( )2 2 6 6 0 2 2 8 0 4 V－ 3 15R 1R 2+- V－ 3 15A ．通过R 1的电流小于通过R 2的电流B ．R 1两端的电压与R 2两端的电压相等C ．R 1的阻值大于R 2的阻值D ．R 1消耗的电功率小于R 2消耗的电功率8．生活中，我们会看到家里的白炽灯往往在开灯时亮一下即被烧毁，对这一现象最合理的解释是 ( ) A ．开灯时家里的电压较高而烧毁 B ．开灯时家里的电压较低而烧毁C ．开灯时灯泡的电阻较大，通过白炽灯的电流较小而烧毁D ．开灯时灯泡的电阻较小，通过白炽灯的电流较大而烧毁9．下列说法中正确的是 ( ) A ．家庭电路中，点亮的灯越多，电路的总电阻越大 B ．当发现有人触电时，用手把触电的人移开 C ．只有36V 的电压对人体才是安全D ．家庭电路中，使用的用电器的总功率越大，电路中的总电阻越小10．有一种亮度可调的简易台灯，灯泡与一个可变电阻串联，改变可变电阻的阻值可调节灯泡的亮度，调节可变电阻时改变了(设灯丝电阻 不随温度变化) ( ) A ．电源电压 B ．灯泡两端的电压 C ．灯丝的电阻 D ．灯泡的额定功率 11．如图所示电源电压保持不变，ab 、bc 是两根电阻丝。
若把ab 接到该电源上，功率是24W ；若把bc 接到该电源 上，其功率是12W ，则将ac 接到该电源上时的功率是( ) A ．36W B ．12W C ．24W D ．8W12．如图所示的电路中，电源电压保持不变，闭合开关S 后，当滑动变阻器的滑片P 向右端滑动的过程中，有 ( )a cbA ．电流表示数变大，灯L 变亮B ．电压表示数变小，灯L 变暗C ．电流表示数不变，灯L 变亮D ．电压表示数变大，灯L 变暗 二、填空题（每小题2分，计16分）13．一用电器接在照明电路中，5min 消耗的电能是3.3×105J ，则通过这个用电器的电流 是 A 。
14．一只标有“6V 1.5W ”的灯泡L 1和另一只“6V 3W ”的灯泡L 2串联后接在电源上，通电后有一只灯泡正常发光，另一只灯泡较暗，其中能正常发光的是灯泡 ，此时电路中的电流是 A ，电源电压是 V 。
15．两盏灯L 1和L 2，分别标有“220V 25W ”和“220V 100W ”字样，则两灯的电阻之比R 1：R 2= ，若将它们串联接入照明电路中，L 1和L 2的实际功率之比P 1：P 2= ，灯 较亮一些。
16．电能表上标有“220V 5A ”的字样，则此电能表能接的用电器的总功率不能超过 KW 。
若有额定电流分别为2A 、5A 、7A 的三种规格熔丝，则为配合此电能表应选用的保险丝规格为 A ，如果在电能表在所允许的最大电流下工作2h ，这个电能表的示数将增加 KWh 。
17．家庭电路中，检查、更换保险丝应先 ，以免触电，这就需要在熔丝盒前装 ，使用测电笔时，手指要接触笔尾的 ， 笔尖接触电线，若氖管发光，说明测电笔接触的是 。
18．如图为用户的电能表，若在该用户的家庭电路中只给一台微波炉 通电，发现该表转盘在2min 内转了100r ，则这台微波炉在这段时间 内消耗的电能是 KWh ，微波炉的功率是 KW 。
19．某电磁炉的铭牌上标有“220V 1500W ”字样，它正常工作时，在1atm 下将1Kg 的水从20℃加热到沸腾需要4min ，则这一过程中水吸收的热量是 J ，电流做功 J ，该电磁炉的效率是 。
20．有三个定值电阻，其中R 1=12Ω，R 2=3Ω，R 1>R 3>R 2，把它们并联在电压为6V 的电源上，由此可知，电路总功率P 的范围是 。
三、作图与实验（计15分）21．将下列元件符号正确填入图中空格处。
VAP220V 10A 50H 8 KWh2500/KWh白炽灯 保险丝 开关接大功率电器用的插座22．图甲所示是“测定小灯泡的功率”实验的电路图，图乙是即将连接完成的实验电路，其中电源为三节新干电池，灯泡的额定电压为3.8V ，灯丝的电阻约为10Ω，滑动变阻器标有“10Ω1A ”字样。
(1)对照电路图，用笔画线代替导线，将图乙所示的实验电路中未连接部分连接好。
(2)当闭合电路中的开关时，若出现以下不正常现象(见下表)顺序电路中出现的不正常现象可能的原因电灯的亮暗电流表示数I/A电压表示数U/V甲 不亮 0.54 0 乙 很亮 0.42 4.2 丙不亮4.5请你从下列选项中选择可能的原因填入上表中(只填选项代号)甲AV乙V－ 3 15A－ 0.6 3a bA．电路中a、b间断路B．电路中a、b间短路C．滑动变阻器连入电路中的电阻太小(3)为了测出小灯泡的额定功率，应调节滑动变阻器使电压表示数为V，若此时电流表的示数如图所示，其电流为A，该灯的额定功率是W。
23．在“探究影响电流做功的因素”实验中，一些同学作了以下猜想：猜想1：电流做功可能与电压有关猜想2：电流做功可能与电流有关猜想3：电流做功可能与通电时间有关(1)下图是为了验证猜想而设计的电路，此实验可得的结论是。
(2)为了验证猜想2，请在上面方框内设计一个电路画出电路图图四、计算与应用（计25分）24．（计10分）如图所示的电路中，电源电压不变，电阻R=6Ω，开关s闭合后，电流表示数为2A，求：(1)电源电压。
(2)电阻R在5min内产生的热量。
(3)若在原电路中串联一个电阻R2，为使电阻R消耗的功率为6W，求R2的阻值。
123A0.20.40.60.63－V－315+-V－31525．（计15分）某校生物小组的同学为了探究一项技术，使一种名贵的花生在寒冷的冬季也能正常生长，决定搭建一个微型温室，温室内需要安装一个电发热体。
根据设计，该发热体用36V电压供电，发热功率为200W(设电能全部转化为内能)。
(1)电发热体不采用220V的电压而用36V电压供电的考虑是什么？(2)采用36V电压供电，电发热体需要自制，现决定用镍铬合金丝绕制，绕制成的电发热体，正常工作时的电阻应为多大？(3)同学们在实验里用两节干电池、电流表、电压表等器材，测出一段镍铬合金丝的阻值等于计算结果。
用它制成发热体后，实际功率却小于设计的要求。
经检查，电压正常。
请你猜想产生这种情况的原因可能是什么？苏科版初中物理九年级下册第15章《电功和电热》测试B卷姓名班级得分一、选择题（每小题2分，计24分）1．甲、乙两盏电灯并联在电路中，都能正常工作，且甲灯比乙灯亮，则( )A．甲灯电阻比乙灯大B．加在甲灯两端的电压比乙灯大C．通过甲灯的电流比乙灯的大D．甲灯消耗的电能一定比乙灯多2．小明用电能表测量某家用电器的电功率，当只有该用电器工作时，测得15min内标有“6000imp/KWh ”的电子式电能表指示灯闪烁了1800次，这用电器可能是( )A．空调器B．白炽灯C．电视机D．电冰箱3．两灯泡，L1标有“6V 3W”的字样，L2没有标记，但测得它的电阻为4Ω，把它们串联后接在某一电路中时，灯L1、L2均能正常发光，这个电路两端的电压和L2的额定电功率分别是( )A ．6V 5WB ．8V 1WC ．2V 3WD ．6V 1W4．某校集体宿舍的熔丝是按规格安装的，但经常烧断，从而造成断路，发生这种现象的原因可能是 ( ) A ．某房间的电路发生了断路 B ．有一盏灯的灯丝断了 C ．有的宿舍经常使用大功率的电炉 D ．某盏灯的开关被短路了5．如图所示，电源电压不变，当在a.b 间接入“6V 6W ”的灯泡时，闭合开关，灯L 恰好正常发光。
断开开关，在a 、b 间接入“6V 4W ”的灯泡后，再闭合开关，下列说法中错误的是 ( )A ．灯L 将变亮B ．灯L 将变暗C ．换接的灯可能烧坏D ．电路总功率要变小6．两盏“220V 100W ”的电灯串联在220V 的电路中，两盏灯的总功率为 ( ) A ．200W B ．100W C ．50W D ．25W7．用规格为“220V 1200W ”的无绳电水壶在正常工作时烧水，将质量为1Kg 、温度为18℃的水，经过一段时间加热把水烧开，(在一标准大气压)，水的比热为4.2×103J/Kg.c ，不考虑电水壶的散热，由上述已知条件，可求得的物理量是 ( ) ①通过电水壶的电流；②电水壶电热丝的电阻；③加热的时间；④电流做的功。
A ．①② B ．①②③ C ．②③④ D ．①②③④8．某学生想通过如图所示的电路图来进行下列四个实 验(电源电压保持不变，R 1为定值电阻，你认为不可行的实验是 ( ) A ．验证欧姆定律 B ．验证焦耳定律C ．测定电阻R 1消耗的功率D ．验证电路两端总电压等于各部分电阻两端电压之和9．一台电动机正常工作时线圈两端电压为380V ，线圈电阻为2Ω，线圈中电流为10A ，这台电动机正常工作1S 消耗的电能为W 和产生的热量为Q 分别为 ( )SabR 1AV 1R 2PSV 2VLA ．3800J 、200JB ．3800J 、3800JC ．72200J 、200JD ．72200J 、3800J 10．某同学做电学实验时，电路如下图示。
