NE555直流无级调光电路(直流LED调光电路、调灯电路)
【ne555内部结构及应用电路】
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。
一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
ne555原理图及例子
ne555原理图及例子(555原理图)我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路 这里我们将对555双稳电路工作方式进行总结、归纳。
555双稳电路可分成2种。
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个单元。
NE555应用电路图大全24种
控制电阈值输
触发输放
电V CC电R D复
V
(7
V
V1
v I
图9.4.1 555定时器原
NE555应用电路图大全23种
图1 方波电路图2 振荡器实践电路图3 GIC PROBE WITH PULSE 逻辑脉冲探头
图4 TRONOME电子节拍器电路图5 0-5分定时器电路
图6 铃电路图图7 SCHMITT TRIGGER施密特触发器电路
图8 倾斜开关（水银开关）传感器电路图9TIMER TESTER定时器测试电路图10TWO TONE EXPERIMENT双音实验电路
图11动机调速器电路
图12电源报警电路图13 LED调光器电路
图14敏电阻光控报警电路图15光敏电阻光控开关电路图16 红外线发射电路图17 简单闪光电路
图18 触摸开关电路图19氖灯驱动电路图20 50％对称波电路
图21 触摸开关电路
图22 单稳态电路触发器
图23 锯齿波产生器。
直流电机调速器电路图555
直流电机调速器电路图555电力电子技术是一门新兴的应用于电力领域的电子技术，就是使用电力电子器件（如晶闸管，GTO，IGBT等）对电能进行变换和控制的技术。
也是一门综合了电子技术，控制技术和电力技术的新兴交叉学科。
直流电机是电机的主要类型之一。
直流电能转换成机械能（直流电动机）或将机械能转换成直流电能（直流发电机）的旋转电机。
它是能实现直流电能和机械能互相转换的电机，用作直流发电机可以得到直流电源，而作为直流电动机，由于其优越的调速性能，在许多调速性能要求较高的场合，得到广泛使用。
直流电动机与交流电动机相比，具有结构复杂，维护困难，价格比较贵等缺点，应用不如交流电动机广泛。
但由于直流电动机有优良的启动，调速和制动性能，因此在工业领域中仍占有一席之地。
直流电机无级调速电路这块电路板电路简单，成本不高，制作容易，电路作简单分析：220V交流电经变压器T降压，P2整流，V5稳压得到9V直流电压，为四运放集成芯片LM324提供工作电源。
P1整流输出是提供直流电机励磁电源。
P4整流由可控硅控制得到0－200V的直流，接电机电枢，实现电机无级调速。
R1，C2是阻容元件，保护V1可控硅。
R3是串在电枢电路中作电流取样，当电机过载时，R3上电压增大，经D1整流，C3稳压，W1调节后进入LM324的12脚，与13脚比较从14脚输出到1脚，触发V7可控硅，D4 LED红色发光管亮，6脚电压拉高使V1可控硅不能触发，保护电机。
电机过载电流大小由W1调节。
市电过零检测，移相控制是由R5、R6降压，P3整流，经4N35隔离得到一个脉动直流进入14脚，从8脚到5脚输出是脉冲波，调节W2电位器即调节6脚的电压大小，可以改变脉冲的宽度，脉冲的中心与交流电过零时刻重合，使得双向可控硅很好地过零导通，D4是过载指示，D3是工作指示，W2是电机速度无级调节电位器。
电路制作好后只要元件合格，不用调整就可使用。
NE555做一个直流电机调速器把电机串联在集电极不要放在发射级在并联个反向的续流二极管防止击穿调整管12V直流电机高转矩电子调速器直流电机在一些应用中需要随时具有高转矩输出能力，无论它是处于低速还是高速运转。
NE555中文资料
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 Array个二极管和17个电阻，组成阈值比较器，触发比较器，RS触发器，复位输入，放电和输出等6部分。
采用DIP8、SOP8封装形式。
主要特点：关闭时间小于2 S。
最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）。
可工作于振荡方式或单稳态方式。
输出电流大，200mA（可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25℃）电特性（若无其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计入时间参数。
应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
555延时灯光电路说明书

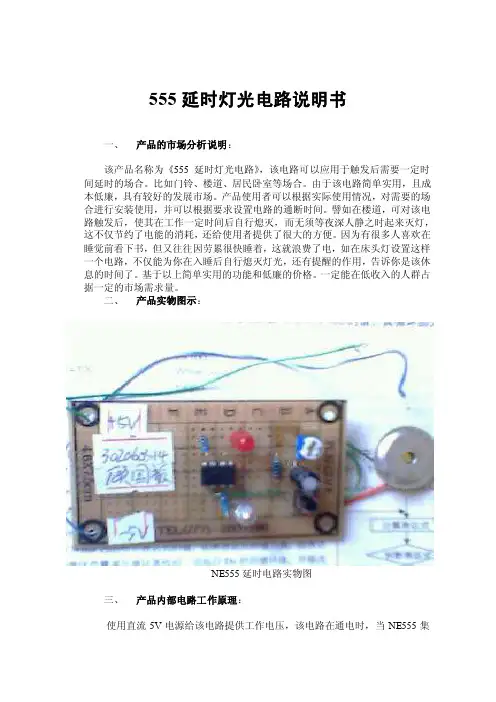

555延时灯光电路说明书一、产品的市场分析说明：该产品名称为《555延时灯光电路》，该电路可以应用于触发后需要一定时间延时的场合。
比如门铃、楼道、居民卧室等场合。
由于该电路简单实用，且成本低廉，具有较好的发展市场。
产品使用者可以根据实际使用情况，对需要的场合进行安装使用，并可以根据要求设置电路的通断时间。
譬如在楼道，可对该电路触发后，使其在工作一定时间后自行熄灭，而无须等夜深人静之时起来灭灯，这不仅节约了电能的消耗，还给使用者提供了很大的方便。
因为有很多人喜欢在睡觉前看下书，但又往往因劳累很快睡着，这就浪费了电，如在床头灯设置这样一个电路，不仅能为你在入睡后自行熄灭灯光，还有提醒的作用，告诉你是该休息的时间了。
基于以上简单实用的功能和低廉的价格。
一定能在低收入的人群占据一定的市场需求量。
二、产品实物图示：NE555延时电路实物图三、产品内部电路工作原理：使用直流5V电源给该电路提供工作电压，该电路在通电时，当NE555集成芯片②、⑥脚为高电平时，NE555集成芯③脚输出为低电平，红色发光二极管D1亮，蜂鸣器不响（为了使功能清楚可见，如不需要可删除该附件），说明电路已经工作在通电状态下；当微型按钮S1动作后，NE555集成芯片②脚电压降为0V，此时NE555集成芯片③脚输出高电平5V，延时电路开始工作，蜂鸣器响一声后（为了使功能清楚可见，如不需要可删除该附件），绿色发光二极管D2点亮。
调整R2，C1的大小可以改变电路的延时时间，延时结束后下次如果需要该电路继续工作时，可点动微型按钮S1给电路一个触发条件使其进入延时工作状态。
四、产品电路原理图电路结构：NE555延时电路原理图五、产品使用说明：该产品使用直流5V电源供电，该电路需要串联接入照明电路中，方可使用。
该电路可设置与照明控制电路并联同时使用，使照明电路工作在长时间工作、长时间熄灭和延时通断状态。
该电路可制作成为开关盒，使用者在通电情况下，点动微型按钮S1后电路进入延时工作状态，用户可自行调节R2，C1的输入参数控制延时时间。
说明ne555集成电路的功能和结构
一、概述NE555是一种经典的集成电路元件，具有多种应用功能。
本文将介绍NE555集成电路的功能和结构，以便更好地理解其在电子领域中的应用。
二、NE555集成电路的功能1. 定时功能：NE555集成电路可以作为计时器或脉冲发生器使用，通过外部电路调节电子脉冲的频率和占空比。
2. 方波发生器：NE555集成电路可利用其内部的比较器和触发器实现方波信号的产生，并通过外接元器件调节方波的频率和占空比。
3. 脉冲宽度调制：NE555集成电路可以通过改变控制电压，实现对输出脉冲宽度的调制，在通信和遥控系统中有重要应用。
4. 脉冲测距：NE555集成电路结合超声波传感器，可实现简单的脉冲测距功能，广泛应用于测距仪器和避障装置中。
三、NE555集成电路的结构1. 基本结构：NE555集成电路由电压比较器、触发器、输出级、时基电路等部分组成。
2. 电压比较器：NE555集成电路内置一对比较器，用于将控制电压与内部参考电压进行比较，决定输出高低电平。
3. 触发器：NE555集成电路内置RS触发器，用于控制输出电平的变化，具有稳定的触发电平和复位电平。
4. 输出级：NE555集成电路通过输出晶体管控制输出端口的电平，可直接驱动负载电路。
5. 时基电路：NE555集成电路内置RC时基电路，通过外接电阻和电容器调节脉冲频率和占空比。
四、NE555集成电路的应用案例1. 方波信号发生器：将NE555作为方波信号发生器，通过外接电路调节输出信号频率和占空比，广泛应用于数字电路实验和信号调试。
2. 蜂鸣器驱动器：NE555集成电路与功放电路结合，可驱动蜂鸣器发出特定频率的脉冲信号，用于警报和提醒。
3. 脉冲测距仪：NE555集成电路与超声波传感器组合，构成简单的脉冲测距仪，用于测量距离并输出相应信号。
4. 脉冲宽度调制器：通过改变控制电压，NE555集成电路可以实现PWM信号的调制，用于马达控制等应用领域。
五、结论NE555集成电路作为一种通用的定时和脉冲控制元件，在电子领域具有广泛的应用。
NE555中文资料
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 Array个二极管和17个电阻，组成阈值比较器，触发比较器，RS触发器，复位输入，放电和输出等6部分。
采用DIP8、SOP8封装形式。
主要特点：关闭时间小于2 S。
最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）。
可工作于振荡方式或单稳态方式。
输出电流大，200mA（可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25℃）电特性（若无其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计入时间参数。
应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
NE555PWM脉宽调制电路分析与实验
NE555PWM脉宽调制电路PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。
PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。
PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。
图1-5 PWM脉宽调制图片以下为PWM工作原理:reset接脚被连接到+V，因此它对电路没有作用。
当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C1开始放电。
这开始振荡器的周期，造成第3接脚到高电位。
当第3接脚到高电位时，电容器C1开始通过R1和对二极管D2充电。
当在C1的电压到达+V的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。
当第3接脚到低电位，电容器C1起动通过R1和D1的放电。
当在C1的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。
Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。
电容器C1通过R1及二极管，二极管一边为放电一边为充电。
充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。
工作区间仅随R1做变化。
PWM信号的整体频率在这电路上取决于R1和C1的数值。
公式：频率(Hz)= 1.44/(R1 * C1)利用555定时器实现宽范围脉宽调制器(PWM)脉宽调制器(PWM)常常用在开关电源(稳压)中,要使开关电源稳压范围宽(即输入电压范围大)，可利用555定时器构成宽范围PWM。
仅需把一个二极管和电位计添加到异步模式运转的555定时器上，就产生了一个带有可调效率系数为1%到99%的脉宽调制器(图1)。
它的应用包括高功率开关驱动的电动机速度控制。
图1：在555定时器电路中增加一个二极管和电位计可构成一个宽范围PWM。
/TD>这个电路的输出可以驱动MOSFET去控制通过电动机的电流，达到平滑控制电动机速度9 0%左右。
（完整版）NE555中文资料
（完整版）NE555中⽂资料NE555中⽂资料通⽤时基电路NE555P概述：封装外形图NE555P是⼀块通⽤时基电路，电路包含24个晶体管，2 Array个⼆极管和17个电阻，组成阈值⽐较器，触发⽐较器，RS触发器，复位输⼊，放电和输出等6部分。
采⽤DIP8、SOP8封装形式。
主要特点：关闭时间⼩于2 S。
最⼤⼯作频率⼤于500kHz。
定时可从微秒级⾄⼩时级（由外接电阻电容精确控制）。
可⼯作于振荡⽅式或单稳态⽅式。
输出电流⼤，200mA（可提供或灌⼊）。
占空⽐可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最⼤额定值，若⽆其它规定，Tamb=25℃）电特性（若⽆其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计⼊时间参数。
应⽤图555芯⽚引脚图及引脚描述555的8脚是集成电路⼯作电压输⼊端，电压为5～18V，以UCC表⽰；从分压器上看出，上⽐较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下⽐较器A2接在R2与R3之间，A2的同相输⼊端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输⼊端；3脚为输出端，输出的电平状态受触发器控制，⽽触发器受上⽐较器6脚和下⽐较器2脚的控制。
当触发器接受上⽐较器A1从R脚输⼊的⾼电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作⽤，⾼电平对它不起作⽤，即电压⼩于1Ucc/3，此时3脚输出⾼电平。
6脚为阈值端，只对⾼电平起作⽤，低电平对它不起作⽤，即输⼊电压⼤于2 Ucc/3，称⾼触发端，3脚输出低电平，但有⼀个先决条件，即2脚电位必须⼤于1Ucc/3时才有效。
3脚在⾼电位接近电源电压Ucc，输出电流最⼤可打200mA。
4脚是复位端，当4脚电位⼩于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平⼀致，但7脚并不输出电流，所以3脚称为实⾼（或低）、7脚称为虚⾼。
NE555中文资料
NE555中文资料通用时基电路NE555P概述：封装外形图NE555P是一块通用时基电路，电路包含24个晶体管，2 Array个二极管和17个电阻，组成阈值比较器，触发比较器，RS触发器，复位输入，放电和输出等6部分。
采用DIP8、SOP8封装形式。
主要特点：关闭时间小于2 S。
最大工作频率大于500kHz。
定时可从微秒级至小时级（由外接电阻电容精确控制）。
可工作于振荡方式或单稳态方式。
输出电流大，200mA（可提供或灌入）。
占空比可调。
可同TTL电路相接。
温度稳定性好，0.005%/℃功能框图极限值（绝对最大额定值，若无其它规定，Tamb=25℃）电特性（若无其它规定，Vcc=5~15V，Tamb=25℃）参考参数注：* 指外部RC回路漂移不计入时间参数。
应用图555芯片引脚图及引脚描述555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器6脚A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
NE555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
十一款经典NE555应用电路图详解
十一款经典NE555应用电路图详解NE555应用电路图（一）：NE555触摸定时开关成电路IC1是一片555定时电路，在这里接成单稳态电路。
平时由于触摸片P端无感应电压，电容C1通过555第7脚放电完毕，第3脚输出为低电平，继电器KS释放，电灯不亮。
当需要开灯时，用手触碰一下金属片P，人体感应的杂波信号电压由C2加至555的触发端，使555的输出由低变成高电平，继电器KS 吸合，电灯点亮。
同时，555第7脚内部截止，电源便通过R1给C1充电，这就是定时的开始。
当电容C1上电压上升至电源电压的2/3时，555第7脚道通使C1放电，使第3脚输出由高电平变回到低电平，继电器释放，电灯熄灭，定时结束。
定时长短由R1、C1决定：T1=1.1R1*C1。
按图中所标数值，定时时间约为4分钟。
D1可选用1N4148或1N4001。
NE555应用电路图（二）：NE555自动窗帘电路该电路使用晶体管，集成电路和一个继电器的混合物，并且用于自动地打开和关闭的一对帘。
使用开关S3还允许手动控制，使窗帘，只留部分打开或关闭。
该电路控制一个连接到一个简单的滑轮机构的马达，以移动窗帘。
自动操作该电路可分为三个主要部分，一个双稳锁存器，一个定时器和一个换向电路。
拨动开关S3确定手动或自动模式。
如上所示的电路被绘制在自动位置，并操作如下。
双稳态内置Q1和Q2以及相关电路和控制继电器的A/2左右。
S1用于打开窗帘和S2，关闭窗帘。
在上电，简要正脉冲加到Q2的通过C2的基极。
第2季将在，并激活继电器A/2。
C3和R4的网络形成用于中继一低电流保持电路。
继电器A/2是一个12V继电器与500欧姆的线圈。
它需要稍微减流动比它操作它，保持它通电。
一旦继电器已动作时，通过线圈的电流是由R4减少，节省电力消耗。
当Q2关断，C3将被解除，但在Q2被激活（无论是在开关电源或按S1），电容C3将通过继电器线圈充电非常迅速。
初始充电电流足以激发通过R4继电器和电流足以使其保持通电。
NE555
NE555为8脚时基集成电路，
各脚主要功能（集成块图在下面）
1地GND
2触发
3输出
4复位
5控制电压
6门限(阈值）
7放电
8电源电压Vcc
应用十分广泛，可装如下几种电路：
1。
单稳类电路
作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类电路
作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类电路
作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
内部含有两个电压比较器，一个分压器，一个RS触发器，一个放电晶体管和一个功率输出级。
（见下图一）
图1 NE555 电路内部方框图
图2 NE555 电路引脚图。
ne555闪烁灯电路工作原理
ne555闪烁灯电路工作原理
NE555闪烁灯电路是一种基于NE555定时器芯片的电子电路，它可以用来控制LED等发光元件的闪烁频率和占空比。
NE555是一种集成电路，内部包含比较器、触发器和输出级，它可以被配置为多种不同的定时器和脉冲发生器。
NE555闪烁灯电路的工作原理如下：
1. NE555芯片的引脚连接，NE555芯片有8个引脚，通常会使用2、6、7引脚。
2号引脚连接至电路的正极，6号引脚连接至电路的负极，7号引脚通过一个电阻连接至2号引脚，同时通过一个电容连接至负极。
2. 充放电过程，当电路通电时，电容开始充电，同时NE555芯片内部的比较器开始工作。
当电容电压达到⅔的供电电压时，比较器输出高电平，触发器被置位，输出端产生低电平。
此时电容开始放电，当电容电压降至⅓的供电电压时，比较器输出低电平，触发器复位，输出端产生高电平。
3. 重复工作，NE555芯片内部的电路会不断重复充放电过程，
从而产生稳定的方波输出。
这个方波的频率和占空比可以通过调整电阻和电容的数值来控制。
总的来说，NE555闪烁灯电路利用NE555芯片内部的比较器和触发器，通过充放电过程产生稳定的方波输出，从而控制LED等发光元件的闪烁频率和占空比。
这种电路简单可靠，广泛应用于LED 闪烁灯、信号指示灯等领域。
NE555电路
NE555制作的电路简介NE555是属于555系列的计时IC的其中的一种型号，555系列IC的接脚功能及运用都是相容的，只是型号不同的因其价格不同其稳定度、省电、可产生的振荡频率也不大相同；而555是一个用途很广且相当普遍的计时IC，只需少数的电阻和电容，便可产生数位电路所需的各种不同频率之脉波讯号。
主要特点1.只需简单的电阻器、电容器，即可完成特定的振荡延时作用。
其延时范围极广，可由几微秒至几小时之久。
2.它的操作电源范围极大，可与TTL，CMOS等逻辑电路配合，也就是它的输出电平及输入触发电平，均能与这些系列逻辑电路的高、低电平匹配。
3.其输出端的供给电流大，可直接推动多种自动控制的负载。
4.它的计时精确度高、温度稳定度佳，且价格便宜。
引脚位置ne555的结构图Pin 1 (接地) -地线(或共同接地) ，通常被连接到电路共同接地。
Pin 2 (触发点) -这个脚位是触发NE555使其启动它的时间周期。
触发信号上缘电压须大于2/3 VCC，下缘须低于1/3 VCC 。
Pin 3 (输出) -当时间周期开始555的输出输出脚位，移至比电源电压少1.7伏的高电位。
周期的结束输出回到O伏左右的低电位。
于高电位时的最大输出电流大约200 mA 。
Pin 4 (重置) -一个低逻辑电位送至这个脚位时会重置定时器和使输出回到一个低电位。
它通常被接到正电源或忽略不用。
Pin 5 (控制) -这个接脚准许由外部电压改变触发和闸限电压。
当计时器经营在稳定或振荡的运作方式下,这输入能用来改变或调整输出频率。
Pin 6 (重置锁定) - Pin 6重置锁定并使输出呈低态。
当这个接脚的电压从1/3 VCC电压以下移至2/3 VCC以上时启动这个动作。
Pin 7 (放电) -这个接脚和主要的输出接脚有相同的电流输出能力，当输出为ON时为LOW，对地为低阻抗，当输出为OFF时为HIGH，对地为高阻抗。
Pin 8 (V +) -这是555个计时器IC的正电源电压端。
NE555电路大全
NE555为8脚时基集成电路，各脚主要功能（集成块图在下面）1地 GND2触发3输出4复位5控制电压6门限(阈值）7放电8电源电压Vcc应用十分广泛，可装如下几种电路：1。
单稳类电路作用：定延时，消抖动，分（倍）频，脉冲输出，速率检测等。
2。
双稳类电路作用：比较器，锁存器，反相器，方波输出及整形等。
3。
无稳类电路作用：方波输出，电源变换，音响报警，玩具，电控测量，定时等。
我们知道，555电路在应用和工作方式上一般可归纳为3类。
每类工作方式又有很多个不同的电路。
在实际应用中，除了单一品种的电路外，还可组合出很多不同电路，如：多个单稳、多个双稳、单稳和无稳，双稳和无稳的组合等。
这样一来，电路变的更加复杂。
为了便于我们分析和识别电路，更好的理解555电路，这里我们这里按555电路的结构特点进行分类和归纳，把555电路分为3大类、8种、共18个单元电路。
每个电路除画出它的标准图型，指出他们的结构特点或识别方法外，还给出了计算公式和他们的用途。
方便大家识别、分析555电路。
下面将分别介绍这3类电路。
单稳类电路单稳工作方式，它可分为3种。
见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个不同的单元，并分别以1.1.1 和1.1.2为代号。
他们的输入端的形式，也就是电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。
他们的输入特点都是“RT-7.6-CT”，都是从2端输入。
1.2.1电路的2端不带任何元件，具有最简单的形式；1.2.2电路则带有一个RC微分电路。
第3种（图3）是压控振荡器。
单稳型压控振荡器电路有很多，都比较复杂。
为简单起见，我们只把它分为2个不同单元。
不带任何辅助器件的电路为1.3.1；使用晶体管、运放放大器等辅助器件的电路为1.3.2。
图中列出了2个常用电路。
双稳类电路这里我们将对555双稳电路工作方式进行总结、归纳。
NE555内部结构及应用电路
555定时器及其应用555定时器是一种中规模的集成定时器，应用非常广泛。
通常只需外接几个阻容元件，就可以构成各种不同用途的脉冲电路，如多谐振荡器、单稳态触发器以及施密特触发器等。
555定时器有TTL集成定时器和CMOS集成定时器，它们的逻辑功能与外引线排列都完全相同。
TTL型号最后数码为555，CMOS 型号最后数码为7555。

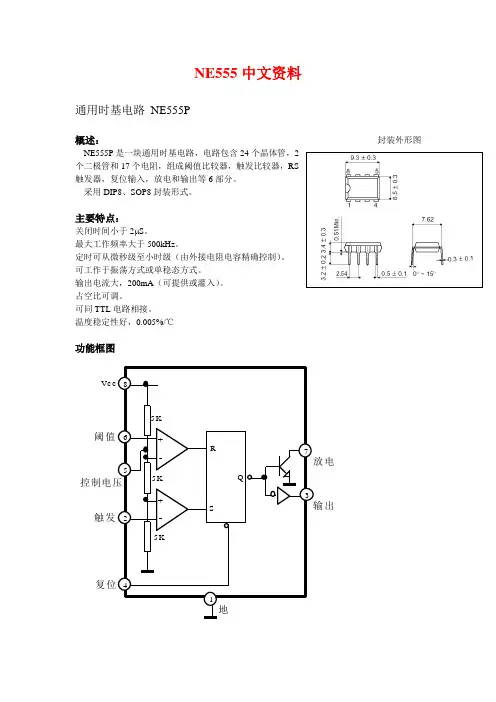

一、555的结构组成和工作原理555定时器是一种模拟电路和数字电路相结合的器件，下图为其内部组成和引脚图。
内部电路原理图等效逻辑图引脚图由图知，电路由一个分压器，两个电压比较器，一个R-S触发器，一个功率输出级和一个放电晶体管组成。
比较器A1为上比较器，由BG1~BG8组成，它是由一个NPN管的复合结构做输出级的两级差分放大器。
上比较器的反相输入端固定设置在2/3V CC上，它的同相输入端⑥脚称作阈值端（或高触发端），常用来测外部时间常数回路电容上的电压。
比较器A2为下比较器，由BG9~BG13组成，它是由一个PNP管组成的复合输出级的差分放大器。
上比较器的同相输入端固定设置在1/3V CC上，反向入端②脚称作触发输入端，用来启动电路。
电路中的比较器的主要功能是对输入电压和分压器形成的基准电压进行比较，把比较的结果用高电平"1 "或低电平"0" 两种状态在其输出端表现出来。
555 电路中的R-S触发器是由两个与非门交叉连接，上图中是由BG14~BG18构成。
其中BG15和B G14的基极分别受上比较器和下比较器的输出端控制。
A1控制R端，A2控制S端。
为了使R-S 触发器直接置零，触发器还引出一个④端，只要在④端置入低电平"0"，不管触发器原来处于什么状态，也不管它输入端加的是什么信号，触发器会立即置零，即Q=O=Uo所以④端也称为总复位端。
BG18~BG21构成功率输出级，③脚为输出端，能输出最大为200mA的电流，故课直接驱动小型电机、继电器、地租扬声器等功率负荷。
