钢轨尺寸、重量及使用标准

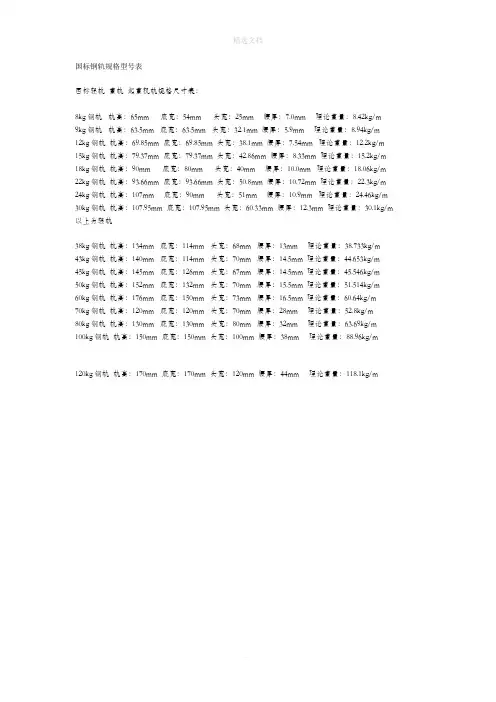

国标钢轨规格型号表
精选文档国标钢轨规格型号表国标轻轨重轨起重机轨规格尺寸表：8kg钢轨轨高：65mm 底宽：54mm 头宽：25mm 腰厚：7.0mm 理论重量：8.42kg/m9kg钢轨轨高：63.5mm 底宽：63.5mm 头宽：32.1mm 腰厚：5.9mm 理论重量：8.94kg/m12kg钢轨轨高：69.85mm 底宽：69.85mm 头宽：38.1mm 腰厚：7.54mm 理论重量：12.2kg/m 15kg钢轨轨高：79.37mm 底宽：79.37mm 头宽：42.86mm 腰厚：8.33mm 理论重量：15.2kg/m 18kg钢轨轨高：90mm 底宽：80mm 头宽：40mm 腰厚：10.0mm 理论重量：18.06kg/m 22kg钢轨轨高：93.66mm 底宽：93.66mm 头宽：50.8mm 腰厚：10.72mm 理论重量：22.3kg/m 24kg钢轨轨高：107mm 底宽：90mm 头宽：51mm 腰厚：10.9mm 理论重量：24.46kg/m 30kg钢轨轨高：107.95mm 底宽：107.95mm 头宽：60.33mm 腰厚：12.3mm 理论重量：30.1kg/m 以上为轻轨38kg钢轨轨高：134mm 底宽：114mm 头宽：68mm 腰厚：13mm 理论重量：38.733kg/m43kg钢轨轨高：140mm 底宽：114mm 头宽：70mm 腰厚：14.5mm 理论重量：44.653kg/m45kg钢轨轨高：145mm 底宽：126mm 头宽：67mm 腰厚：14.5mm 理论重量：45.546kg/m50kg钢轨轨高：152mm 底宽：132mm 头宽：70mm 腰厚：15.5mm 理论重量：51.514kg/m60kg钢轨轨高：176mm 底宽：150mm 头宽：73mm 腰厚：16.5mm 理论重量：60.64kg/m70kg钢轨轨高：120mm 底宽：120mm 头宽：70mm 腰厚：28mm 理论重量：52.8kg/m80kg钢轨轨高：130mm 底宽：130mm 头宽：80mm 腰厚：32mm 理论重量：63.69kg/m 100kg钢轨轨高：150mm 底宽：150mm 头宽：100mm 腰厚：38mm 理论重量：88.96kg/m120kg钢轨轨高：170mm 底宽：170mm 头宽：120mm 腰厚：44mm 理论重量：118.1kg/m.。
钢轨理论重量表及尺寸
钢轨理论重量表及尺寸钢轨在铁路交通中起到关键的作用，它承受着列车的重量，为稳定高速行驶提供支撑。
钢轨不仅需要具备足够的强度和稳定性，还需要符合一定的重量和尺寸要求。
在设计和选择合适的钢轨时，钢轨理论重量表及尺寸是不可或缺的参考工具。
本文将介绍钢轨理论重量表及尺寸，以助您更好地理解和应用。
一、钢轨的重量表钢轨的重量通常以单位长度的重量表示，单位为千克/米。
具体钢轨重量的计算与其型号和制造工艺有关。
以下是一份常见钢轨型号及其理论重量表，供参考：钢轨型号理论重量(kg/m)43KG 43.08550KG 51.51460KG 60.64975KG 74.39890/91LB 90.22860E1 60.249E1 49.8请注意，以上理论重量仅供参考，实际应用时还需要考虑钢轨的制造工艺、质量控制等因素。
同时，在特殊情况下，有可能根据具体的需求和要求实施定制化加工和制造，因此应根据实际情况选择合适的钢轨。
二、钢轨的尺寸要求除了重量，钢轨的尺寸也是选择合适型号的重要参考指标。
以下是一份常见的钢轨尺寸要求，供您参考：钢轨类型长度(mm) 高度(mm) 底宽(mm) 顶宽(mm)43KG 12,000 134 114 6950KG 12,000 152 132 7060KG 12,000 176 150 7375KG 12,000 192 170 7490/91LB 12,000 203 178 7860E1 12,000 172 150 7249E1 12,000 141 116 69请注意，以上钢轨尺寸仅供参考，实际应用时还需要根据具体情况，包括列车的类型、速度、行驶条件等综合因素来选择合适的尺寸。
此外，根据不同国家和地区的标准，钢轨的尺寸要求也有所不同。
三、钢轨理论重量表及尺寸的应用钢轨理论重量表及尺寸在实际应用中起着重要的参考作用。
对于铁路建设、维修和升级等项目，合理选择和应用钢轨的重量和尺寸，能够提高铁路的安全性、稳定性和运营效率。
(整理)各种钢轨参数
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》起重机钢轨（YB/T5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。
轨道钢规格、重量以及相关知识
轨道钢规格、重量以及相关知识铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，材质: Q235，55Q；规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 材质: 45MN，71MN；规格：50kg/m，43kg/m，38kg/m，33kg/m（2）起重钢轨型号, 材质: U71MN；规格：QU70 kg /m ，QU80 kg /m，QU100 kg /m，QU120 kg /m。
以上钢轨型号为常用钢轨型号。
轨道钢理算计算公式：钢轨类型(公斤/米) 尺寸（毫米）截面面积F(厘米2) 理论重量(公斤/米) 高A度底B宽头C宽腰D厚轻轨5 5044 22 4.5 6.41 5.03 8 65 54 25 7.0 10.76 8.42 11 80.5 ...钢轨1.概述&Nb sp; 铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽C—头宽Ｄ—腰厚（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
钢轨规格型号表
钢轨规格型号表规格型号重量（kg/m）高度（mm）底宽（mm）轨头宽度（mm）轨底厚度（mm）轨头厚度（mm）螺栓孔直径（mm）GB2585-8118KG18.06 90 80 40 10 10 22GB2585-8124KG24.46 107 92 51 10 12 22GB2585-8130KG30.1 107 92 51 12 12 22GB2585-8138KG37.2 134 114 68 13 13 28GB2585-8143KG44.65 140 114 70 14.5 14.5 28GB2585-8150KG51.51 152 132 70 15.5 15.5 31GB2585-8160KG60.64 176 150 74.6 16.5 16.5 31GB2585-8175KG74.29 192 150 81 18 18 34TB/T2344-201238KG38.73 134 114 68 13 13 28TB/T2344-201250KG51.66 152 132 70 15 15 31TB/T2344-201260.34 176 150 74.6 16.5 16.5 3160KG74.39 192 150 81 18 18 34TB/T2344-201275KGTB/T85.73 192 150 81 18 18 36 2344-201285KGTB/T43.85 140 114 70 14.5 14.5 28 2344-201243KG规格型号解析•规格型号：钢轨的具体型号和规格标识。
•重量（kg/m）：每米长的钢轨的重量。
•高度（mm）：钢轨的整体高度。
•底宽（mm）：钢轨底部的宽度。
•轨头宽度（mm）：钢轨顶部的宽度。
•轨底厚度（mm）：钢轨底部的厚度。
•轨头厚度（mm）：钢轨顶部的厚度。
•螺栓孔直径（mm）：钢轨上螺栓孔的直径。
钢轨规格型号说明1.GB2585-81 18KG：此钢轨规格型号符合国家标准GB2585-81，重量为18.06kg/m，高度为90mm，底宽为80mm，轨头宽度为40mm，轨底厚度为10mm，轨头厚度为10mm，螺栓孔直径为22mm。
各种钢轨参数
名称＝重轨标准=GB/ 183-1963,GB/T 182-1963,GB/T 181-1963 -----------------------------------------------------------序号=2钢轨型号\kg/m=43A\mm=140B\mm=114C\mm=70D\mm=14.5截面面积\F\cm^2=57重心距离\至轨底Z1\cm=6.85重心距离\至轨顶Z2\cm=7.15惯性矩\Jx\cm^4=1480惯性矩\Jy\cm^4=260截面系数\W1=Jx\Z1\cm^3=217.3截面系数\W2=Jx\Z2\cm^3=208.3截面系数\W3=Jy\(B/2)/cm^3=45斜度\K=0.04375理论重量\kg/m=44.653通常长度\m=12.5，25标准号=GB182-63h1\mm=27h2\mm=42h3\mm=77.5a\mm=30.4g\mm=78f1\mm=11f2\mm=14f3\mm=r1\mm=13r2\mm=2r3\mm=4S1\mm=56S2\mm=110S3\mm=160φ=29R\mm=300R1\mm=5，10R2\mm=15名称＝起重机钢轨标准=YB/T 5055-1993----------------------------------------------------------- 序号=2型号=QU80理论重量\kg/m=63.69b\mm=80b1\mm=87s\mm=32h\mm=130h1\mm=35h2\mm=26R\mm=400R1\mm=26R2\mm=44r\mm=8r1\mm=6r2\mm=2截面面积\cm^2=81.13重心距离y1\cm=6.43重心距离y2\cm=6.57惯性矩Ix\cm^4=1547.4惯性矩Iy\cm^4=482.3截面系数\W1=Ix/y1\cm^3=240.65截面系数\W2=Ix/y2\cm^3=235.52截面系数\W3=Iy/(b2/2)\cm^3=74.21参考资料：《机械设计手册》起重机钢轨（YB/T5055-1993）1、尺寸、外形、重量（1）尺寸1）钢轨的截面形状、部位名称如图1所示，其截面尺寸应符合表1的规定。
(一)重轨(GB181
（三）起重机钢轨（YB172-63）
型号
截面尺寸
标准长度（m）
断面面积（cm2）
理论重量（kg/m）
h
B
b
S
QU70
120
120
70
28
9，9.5，10，10.5，11，11.5，12，12.5
67.30
52.80
QU80
130
130
80
32
81.13
63.69
QU100
150
150
100
0.423
120
110
60
12.5
42.5
33.286
416.075
415.804
0.271
（二）轻轨（YB222-33）
轻轨类型（kg/m）
截面尺寸（mm）
通常长度（m）
截面面积（cm2）
理论重量（kg/m）
轻轨类型（kg/m）
截面尺寸（mm）
通常长度（m）
截面面积（cm2）
理论重量（kg/m）
A
六）重轨用垫板（GB186~187-63,TB352-63）
钢轨类别（kg/m）
主要尺寸（mm）
截面面积（cm2）
理论重量
肩高A
厚度
长度
宽度D
垫板重量（kg/m）
每块垫板的重量（mm）
B
C
未扣除道钉孔
扣除道钉孔
50
9
8
22.2
160
310
48.04
37.71
6.03
5.80
38，43
9
8
21.3
160
B
钢轨尺寸图
七、轨道材料重量表钢轨每米重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机大于及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
在中国全都是标准的是1435CM的，还有1000CM的俗称米轨，现在仅存于云南昆明。
轻轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）理论重量（kg/m）轨高A 底宽B 头宽C 头高D 腰高E 底高F 腰厚t 9 63.5 63.5 32.1 17.48 35.72 10.3 5.9 11.3 8.94 12 69.85 69.85 38.1 19.85 37.7 12.3 7.54 15.54 12.2 15 79.37 79.37 42.86 22.22 43.65 13.5 8.33 19.33 15.2 22 93.66 93.66 50.8 26.99 50 16.67 10.72 28.39 22.3 24 - - - - - - - - 24.95 30 107.95 107.95 60.33 30.95 57.55 19.45 12.3 38.32 30.1 重轨的理论重量型号截面尺寸（mm）截面面积（cm 2 ）钢轨长度（m）理论重量（kg/m）轨高底宽头宽腰厚60 176 150 73 16.5 9--12.5、25 50 152 132 70 15.5 65.8 12.5--25 51.514 45 145 126 67 14.5 12.5--25 45.546 43 140 114 70 14.5 57 12.5--25 44.653 38 134 114 68 13 49.5 12.5--25 38.733 重轨的理论重量及金属分配：钢轨类型理论重量，kg 钢轨的金属分配每米重量12.5米长的重量25.0米长的重量每根钢轨（各部分占总面积的百分数）螺栓孔未扣除每端扣除三未扣除每端扣除三部分重量轨头轨腰轨底螺栓孔个螺栓孔螺栓孔个螺栓孔50kg/m 51.514 643.925 643.429 1287.85 1287.354 0.493 38.68 23.77 37.55 43kg/m 44.653 558.162 557.69 1116.325 1115.853 0.472 42.83 21.31 35.86 38kg/m 38.733 484.162 483.739 968.325 967.902 0.423 43.68 21.63 34.69 轻轨用垫板理论重量轻轨用接头夹板理论重量钢号80（785MPa）型号理论重量，kg/块9kg/m轻轨用接头夹板0.81 型号理论重量，kg/块12kg/m轻轨用接头夹板1.39 15kg/m轻轨用垫板 1.5 15kg/m轻轨用接头夹板 2.2 22kg/m轻轨用垫板 2.2 22kg/m 轻轨用接头夹板3.8 30kg/m轻轨用垫板2.7 30kg/m轻轨用接头夹板5.54 起重机钢轨规格重量型号截面尺寸（mm）钢号80（785MPa）截面积（cm 2 ）理论重量（kg/m）轨高顶宽顶下宽底宽腰厚QU70 120 70 76.5 120 28 67.3 52.8 QU80 130 80 87 130 32 81.13 63.69 QU100 150 100 108 150 38 113.32 88.96 QU120 170 120 129 170 44 150.44 118.1。
钢轨尺寸图
轨道材料重量表钢轨每米重量表钢轨的类型，以每1米大致质量kg数表示。
目前，我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m。
世界上最重型的钢轨已达到77.5kg/m，我国也在重载线路上逐步铺设75kg/m钢轨。
钢轨标准长度为12.5m和25m两种。
铁路钢轨知识：（1）重型钢轨知识：每米公称重量大于30kg的钢轨。
火车钢轨和起重机轨都属重轨。
火车钢轨：用于铺设铁路，要承受火车营运时的压力、冲击载荷和摩擦，要求有足够的强度和一定的韧性。
质量要求严格，除保证其化学成分外，还要求检验力学性能、落锤试验和酸浸低倍组织等。
生产厂有武钢、鞍钢、包钢和攀钢等。
起重机轨：即吊车轨，其高度较低，头宽及腰厚尺寸较大，只要求检验化学成分和抗拉强度。
用于铺设起重机及小车轨道。
生产厂有鞍钢和攀钢。
（2）轻型钢轨知识：是每米公称重量小于或等于30kg的钢轨。
轻轨的质量要求比重轨低，只要求检验其化学成分、抗拉强度、硬度和落锤试验等。
主要用途：轻轨主要用于林区、矿区、工厂及施工现场等处铺设临时运输线路和轻型机车用线路。
铁路钢轨型号：（1）轻型钢轨型号，钢轨材质: Q235，55Q ；钢轨规格：30kg/m，24kg/m，22kg/m，18kg/m，15kg/m，12 kg/m，8 kg/m。
（2）重型钢轨型号, 钢轨材质: 45MN，71MN；钢轨规格：50kg/m，43kg/m，38kg/m，33kg/m。
（3）起重钢轨型号,钢轨材质: U71MN；钢轨规格：QU70kg/m ，QU80kg/m，QU100kg/m，QU120kg/m。
以上钢轨型号为常用钢轨型号。
50钢轨尺寸参数
50钢轨尺寸参数钢轨是铁路运输基础设施的重要组成部分，其长度、厚度以及其他尺寸参数的选择都影响着铁路运输安全性、速度和经济效益。
因此，与北京火车站旁50钢轨有关的尺寸参数是备受重视的，下面将对其进行详细说明。
50钢轨采用T型钢轨为主，其尺寸参数为：钢轨长度50米，钢轨工字型体积重量为50公斤，钢轨型号为50，该钢轨宽度为50毫米，钢轨厚度为50毫米，钢轨横截面形状为工字形，钢轨材料采用军用级钢，钢轨路径中心线的内端距离铁路行车线的平面距离为50毫米，钢轨基础距离铁路行车线的最高处为50毫米，钢轨在基础上抬高的高度为50毫米。
50钢轨的安装工艺要求：钢轨横梁必须设置在钢轨基础上，且钢轨及其横梁须紧固稳定；钢轨基础衬板必须采用碳素钢材料，厚度为50毫米；钢轨基础应符合新式化和安全规范，要求满足轨距精度标准和轨距变形极限要求，其中米的轨距精度变形极限为50毫米；钢轨安装时，轨距零应该符合对准距离要求，轨距零对准距离不得大于50毫米；钢轨及其支架之间必须有合适的接缝，且不得小于50毫米。
钢轨基础抗滑移设施包括钢轨支撑架、螺栓固定、螺栓调节等，其安装要求为：钢轨支撑架必须设置在钢轨上，且应采用抗滑移螺栓对钢轨支撑架进行固定，螺栓调节时其工作面垂直于钢轨的平面，且不得大于50毫米；钢轨支撑架与钢轨之间有30mm的接缝宽度，不得小于50毫米；螺栓固定时，应将钢轨及其横梁固定在一起，并固定在钢轨基础上，螺栓的距离不得大于50毫米。
总之，50钢轨的尺寸参数为：钢轨长度50米，钢轨工字型体积重量为50公斤，钢轨型号为50，宽度为50毫米，厚度为50毫米，横截面形状为工字形，材料采用军用级钢；钢轨路径中心线的内端距离铁路行车线的平面距离为50毫米，基础距离铁路行车线的最高处为50毫米，钢轨在基础上抬高的高度为50毫米；钢轨支撑架须采用抗滑移螺栓对钢轨支撑架进行固定，且螺栓调节时其工作面垂直于钢轨的平面，不得大于50毫米；螺栓固定时，螺栓的距离不得大于50毫米；钢轨基础衬板厚度为50毫米。
轨道尺寸--标准
钢轨尺寸、重量及使用标准钢轨1.概述铁道器材是铁路的重要器材，钢轨是铁路器材的主要标志。
Ａ—轨高Ｂ—底宽 C—头宽Ｄ—腰厚（１）分类。
钢轨以每米大致重量的公斤数，可分为重轨与轻轨两种：①重轨。
按所用钢材钢种分为：普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等，详见本节“８”中所提供的标准（１）、（２）。
主要有３８、４３、５０kg 三种。
此外还有用于少数线路上的４５kg轨，已计划在运量大和车速高的线路上用的６０kg轨。
ＧＢ２５８５—８１规定了我国３８～５０ｋｇ／ｍ钢轨的技术条件，其尺寸和代号等如表6—7—10所示。
②轻轨。
品种在“８”的标准（５）中规定。
主要有９、１２、１５、２２、３０等不同轨型，其断面尺寸和轨型类别等如6-7-11所示。
技术条件详见“８”中标准（３）。
（２）制造及用途。
钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。
其用途是承受机车车辆的运行压力及冲击载荷。
（３）生产厂和进口国。
我国现用的钢轨，主要是国内一些钢厂生产，如鞍钢、武钢等。
此外，由于用量较大，尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。
进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。
2.尺寸规格钢轨的长度和其他几何尺寸及公差等，由“８”中有关轻重轨相应标准规定。
3.外观质量（１）轧制后的钢轨应笔直，不得有显著弯曲与扭转。
对于轻重轨的局部弯曲和扭转及其矫正变形量，轨端面的倾斜等，不得超出标准规定。
（２）钢轨表面应洁净光滑，不得有裂纹、结疤、划痕等缺陷；其端面不得有缩孔痕迹和夹层等。
对于轻重轨整体表面所允许存在的缺陷及其几何量的程度，均不得超过标准的规定。
4.化学成分与物理性能（１）理化指标：国产钢轨的机械工艺性能和化学成分指标，见表６—７—12、表６—７— 13。
表6-7-10国产重轨规格钢轨类型断面尺寸ｍｍ横截面面积cm２理论重量kg每ｍ重量12.5ｍ长的重量25.0ｍ长的重量每根钢轨螺栓孔部分重量未扣除螺栓孔每端扣除三个螺栓孔未扣除螺栓孔每端扣除三个螺栓孔A B C D50 152 132 70 15.5 65.8 51.514 643.925 643.429 1287.850 1287.354 0.496 43 140 114 70 14.5 57.0 44.653 558.162 557.690 116.325 1115.853 0.472 38 134 114 68 13.0 49.5 38.733 484.162 483.739 968.325 967.902 0.423 33 120 110 60 12.5 42.5 33.286 416.075 415.804 - - 0.271表6-7-11 国产轻轨规格轻轨类型kg/ｍ断面尺寸ｍｍ通常长度ｍ截面面积cｍ２理论重量kg/ｍＡＢ C Ｄ9 63.50 63.50 32.10 5.90 5～7 11.29 8.94 12 69.85 69.85 38.10 7.54 6～10 15.54 12.20 15 79.37 79.37 42.86 8.33 6～10 19.33 15.20 22 93.66 93.66 50.80 10.72 7～10 28.39 22.30 30 107.95 107.95 60.33 12.30 7～10 38.32 30.10（２）检验方法：对于规定的钢轨化学成分及力学工艺性能的检验，按照一般钢铁分析实验方法有关标准规定进行。
钢轨尺寸重量及使用标准
（１）ＧＢ２５８５—８１铁路用每米３８—５０kg钢轨技术条件；
（２）ＧＢ１１２６５—８９轻轨用接头夹板；
（３）ＧＢ１１２６４—８９轻轨；
（４）ＧＢ１１２６６—８９轻轨用垫板；
（５）YＢ/Ｔ５０５５—９３起重机钢轨；
（６）ＡＳＴＭE３９９金属材料平面应变、断裂韧度标准试验方法；
（７）ＪＩＳＧ０５５５钢材中非金属夹杂物显微试验方法；
5.附件
用来把每节钢轨及钢轨与轨枕互相连接起来使成为连续的轨道的部件，称之钢轨附件。按应用部位分为接头连接零件、中间连接零件。此外还有防爬设备和加强曲线的轨距杆，如鱼尾板、普通道钉等。
6.标志和质量证明书
（１）每根重轨在其规定部位，轧有清晰凸起的标志：生产厂标志、钢号、炉号、型号、制造年（月）号。有表示特定意义的“Ａ”、“Ｚ”字样及白漆等。
（８）ＪＩＳ Ｚ ２２４６肖氏硬度试验方法；
（９）ＪＩＳ Ｚ ２２４３布氏硬度方法；
（１０）ＪＩＳ Ｚ ２２４４维氏硬度试验方法；
（１１）ＪＩＳ E １１０１普通钢轨；
（１２）ＧＢ２１０１—８９型钢验收、包装、标志及质量证明书的一般规定。
表6-7-12国产轻轨 (GB11264-89)
钢类
钢号
代号
轨型
50
152
132
70
43
140
114
70
38
134
114
68
33
120
110
60
-
-
表6-7-11 国产轻轨规格
轻轨类型
kg/ｍ
断面尺寸ｍｍ
通常长度
ｍ
截面面积
cｍ２
理论重量
kg/ｍ
Ａ
