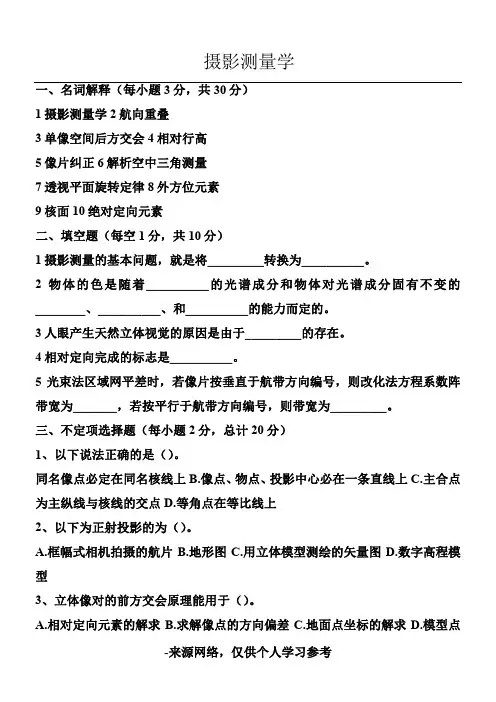

摄影测量考试试题及详细答案

1摄影测量学 2航向重叠3单像空间后方交会 4相对行高5像片纠正 6解析空中三角测量7透视平面旋转定律 8外方位元素9核面 10绝对定向元素一、填空1摄影测量的基本问题，就是将_________转换为__________。

2物体的色是随着__________的光谱成分和物体对光谱成分固有不变的________、__________、和__________的能力而定的。

3人眼产生天然立体视觉的原因是由于_________的存在。

4相对定向完成的标志是__________。

5光束法区域网平差时，若像片按垂直于航带方向编号，则改化法方程系数阵带宽为_______，若按平行于航带方向编号，则带宽为_________。

三、简答题1两种常用的相对定向元素系统的特点及相对定向元素。

2倾斜位移的特性。

3单行带法相对定向后，为何要进行比例尺归化？为何进行？4独立模型法区域网平差基本思想。

5何谓正形变换？有何特点？四、论述题1空间后方交会的结算步骤。

2有三条航线，每条航线六张像片组成一个区域，采用光束法区域网平差。

（1）写出整体平差的误差方程式的一般式。

（2）将像片进行合理编号，并计算带宽，内存容量。

（3）请画出改化法方程系数阵结构简图。

A卷答案：一、1是对研究的对象进行摄影，根据所获得的构想信息，从几何方面和物理方面加以分析研究，从而对所摄影的对象本质提供各种资料的一门学科。

2供测图用的航测相片沿飞行方向上相邻像片的重叠。

3知道像片的内方位元素，以及三个地面点坐标和量测出的相应像点的坐标，就可以根据共线方程求出六个外方位元素的方法。

4摄影瞬间航摄飞机相对于某一索取基准面的高度。

5将中心投影转换成正射投影时，经过投影变换来消除相片倾斜所引起的像点位移，使它相当于水平相片的构象，并符合所规定的比例尺的变换过程。

6是将建立的投影光束，单元模型或航带模型以及区域模型的数字模型，根据少数地面控制点，按最小二乘法原理进行平差计算，并求加密点地面坐标的方法。

7当物面和合面分别绕透视轴合线旋转后，只要旋转地角度相同，则投影射线总是通过物面和像面的统一相对应点。

8用以确定摄影瞬间摄影机或像片空间位置，即摄影光束空间位置的数据。

9通过摄影基线与任意物方点所作的平面称作通过该点的核面。

10确定相对定向所建立的几何模型比例尺和恢复模型空间方位的元素。

二、1中心投影的像片、正射投影的地形图。

2照射光线、吸收、反射、透视3生理视察4模型点在统一的辅助坐标系中坐标U、V、W的求出。

5 2N+2、N+3三、1 答：连续法相对定向是以左方相片为基准，求出右方相片相对于左方像片的相对方为元素。

右像点在中的坐标为零。

中的 u与B 重合，v轴与左相片的主核面相垂直，w轴在左像片的主核面内，右像空间辅助坐标系中的轴与轴重合，与平行，因而为零。

2答：在倾斜像片上从等角点出发，引向任意两个像点的方向线，他们之间的夹角与水平像片上相应的方向之间，即水平地面上相应方向之间的夹角恒等。

3答：a 因为每个像对模型的比例尺是按照其相对定向时所取的bu而定的，为建立航带模型从而应将各像对模型归化到统一的比例尺中。

b 以第一个像对模型比例尺为基准，在模型连接时，利用重叠区的公共点，比较公共点在相邻模型上的空间辅助坐标w，求得模型归化比例系数k，借助k使后一像对模型的比例尺归化到前一对像对模型的比例尺中。

4答：独立模型法区域网平差以单元模型为为平差单元。

其中单元模型是独立地在各自的像空间辅助坐标系中建立的，在整体区域网平差时，根据地面控制点的摄影测量坐标和地面坐标相等以及相邻模型公共点，包括公共摄影站点在内，他们各自单元模型上的测量坐标应该相等的原则，确定每一个单元的旋转，缩放和平移，已取得在区域中的最或是值，从而求出各加密点的地面坐标5答：图形的变换前后保持局部相似性。

摄影测量学习题一、名词解释1、像片比例尺：像片上的线段l与地面上相应线段的水平距L之比。

2、绝对航高：摄影物镜相对于平均海平面的航高，指摄影物镜在摄影瞬间的真实海拔高度。

3、相对航高：摄影物镜相对于某一基准面的高度4、像点位移：一个地面点在地面水平的水平像片上的构象与地面有起伏时或倾斜像片上构象的点位不同，这种点位的差异称为像点位移5、摄影基线：航线方向相邻两个摄影站点的空间距离6、航向重叠：同一航带内相邻像片之间的影像重叠称为航向重叠7、旁向重叠：两相邻航带像片之间也需要有一定的影像重叠，这种影像重叠称为旁向重叠8、像片倾角：摄影瞬间摄影机物镜主光轴偏离铅垂线的夹角9、像片的方位元素：确定摄影瞬间摄影物镜（摄影中心）与像片在地面设定的空间坐标系中的位置与姿态的参数，即确定这三者之间相关位置的参数。

10、像片的内方位元素：确定摄像机的镜头中心相对于影像位置关系的参数11、像片的外方位元素：确定影像或摄影光束在摄影瞬间的空间位置和姿态的参数12、相对定向元素：确定像对中两像片之间相对位置所需的元素13、绝对定向元素：确定单张像片或立体模型在地面坐标系中方位和大小所需的元素14、单像空间后方交会：利用影像覆盖范围内一定数量的控制点空间坐标与影像坐标，根据共线条件方程，反求该影响的外方位元素，这种方法称为单幅影像的空间后方交会15、空间前方交会：由立体相对左右两影像的内、外方位元素和同名像点的影像坐标量测值来确定该点的物方空间坐标（某一暂定三维坐标系统里的坐标或地面量测坐标系坐标），称为立体像对的空间前方交会16、双像解析摄影测量：按照立体像对与被摄物体的几何关系，以数学计算方式，通过计算机解求被摄物体的三维空间坐标的方法，称为双像解析摄影测量。

17、空中三角测量：利用航摄像片与所摄目标之间的空间几何关系，根据少量像片控制点，计算待求点的平面位置、高程和像片外方位元素的测量方法18、POS：机载定位定向系统POS是基于全球定位系统GPS和惯性测量装置IMU 的直接测定影像外方位元素的现代航空摄影导航系统，可用于在无地面控制或仅有少量地面控制点情况下的航空遥感对地定位和影像获取。

19、影像的灰度：规则格网排列的离散阵列20、数字影像的重采样：当欲知不位于矩阵（采样）点上的原始函数个（x,y）的数值时就需要进行内插，此时称为重采样21、影像匹配：影像匹配即通过一定的匹配算法在两幅或多幅影像之间识别同名点的过程。

22、核线相关：利用立体像对左、右核线上的灰度序列进行的影像相关23、像片纠正：通过投影转换，将倾斜像片变换成规定比例尺水平像片的作业过程。

24、数字正射影像图DOM：（Digital Orthophoto Map）是以航摄像片或遥感影像（单色/彩色）为基础，经扫描处理并经逐像元进行辐射改正、微分纠正和镶嵌，按地形图范围裁剪成的影像数据，并将地形要素的信息以符号、线画、注记、公里格网、图廓（内/外）整饰等形式填加到该影像平面上，形成以栅格数据形式存储的影像数据库。

25、立体像对：从不同摄站摄取的具有重叠影像的一对像片。

26、立体正射影像对：为了从立体观察中获得直观立体感，为正射影像制作出一幅立体匹配片，正射影像和相应立体匹配片共同称为立体正射影像对二、填空4D产品是指DEM、DLG、DRG、DOM。

摄影测量按用途可分为地形摄影测量、非地形摄影测量。

摄影测量学的发展经过了模拟摄影测量、解析摄影测量、数字摄影测量三个阶段。

模拟摄影测量是利用光学/机械投影方法实现摄影过程的反转。

解析摄影测量以电子计算机为主要手段，通过对摄影像片的量测和解析计算方法的交会方式来研究和确定被摄物体的形状、大小、位置、性质及其相互关系，并提供各种摄影测量产品的一门科学。

数字摄影测量是基于摄影测量的基本原理，通过对所获取的数字/数字化影像进行处理，自动（半自动）提取被摄对象用数字方式表达的几何与物理信息，从而获得各种形式的数字产品和目视化产品。

共线方程表达的是像点、投影中心与地面点之间关系。

立体摄影测量基础是共面条件方程。

摄影是根据小孔成像原理。

航空摄影是安装在航摄飞机上的航摄仪从空中一定角度对地面物体进行摄影，飞行航线一般为东西方向，要求航线相邻两张像片应有60%左右的重叠度，相邻航线的像片应有30%左右的重叠度,航摄机在摄影曝光的瞬间物镜主光轴保持垂直地面。

把一条航线的航摄像片根据地物影像拼接起来，各张像片的主点连线不在一条直线上，而呈现为弯弯曲曲的折线，称航线弯曲。

航摄像片为量测像片，有光学框标和机械框标。

地图是地面的正射投影，像片是地面的中心投影。

在像空间坐标系中，像点的z坐标值都为-f。

一张像片的外方位元素包括：三个直线元素(Xs、Ys、Zs ）：描述摄影中心的空间坐标值；三个角元素(ϕ、ω、κ) ) ：描述像片的空间姿态。

相对定向的理论基础、目的、标准是两像片上同名像点的投影光线对对相交。

双像解析摄影测量的任务是利用解析计算方法处理立体像对，获取地面点的三维空间信息。

在摄影测量中，一个立体像对的同名像点在各自的像平面坐标系的x、y坐标之差，分别称为左右视差、上下视差。

解析法相对定向的理论基础是同名光线对对相交于核面内。

解析绝对定向需要量测 2 个平高和 1 个高程以上的控制点，一般是在模型四个角布设四个控制点。

解析空中三角测量按数学模型分为航带法、独立模型法、光束法。

根据选择的插值函数的不同，常用的影像重采样方法有最邻近像元法、双线性内插法、双三次卷积法。

影像灰度的系统变形有两大类：辐射畸变、几何畸变。

列出3种精度较高的线特征提取算法：算子、算子、算子。

三、判断：航摄像片上任何一点都存在像点位移。

√利用单张像片能求出地面点坐标。

×利用立体像对可以确定物点的空间坐标。

√求解相对定向元素，需要地面控制点。

×绝对定向元素也被称为相似变换参数。

√只要在一条航带十几个像对中，或几条航带构成的一个区域网中，测少量外业控制点，在内业用解析摄影测量的方法加密出每个像对所要求的控制点，然后就可以用于测图。

√目前数字摄影测量系统可以全自动化地提取目标。

正射影像的缺点是不包含第三维信息（高程信息）。

√四、简答1、摄影测量的主要特点是什么？1)无需接触物体本身，因而较少受到周围环境与条件的限制 2）二维影像重建三维模型 3）面采集数据方式 4）同时提取物体的几何与物理特征2、航空摄影机也被称为量测摄影机，它有什么特征？（1）量测摄影机的像距是一个固定的已知值。
