变电站与柴油发电机
海岛供电成本分析报告,1200字
海岛供电成本分析报告海岛供电成本分析报告一、引言海岛供电是指将电力资源引入偏远的海岛地区，为该地区提供可靠、稳定的电力供应。
由于海岛地区的特殊性，供电成本较高。
本报告旨在对海岛供电的成本进行分析，为供电公司提供参考。
二、供电设备成本1.输电线路建设成本：由于海岛地区通常缺乏现有输电线路，需要在海底铺设电缆或架设海底电线。
这些成本包括电缆或电线的制造、运输、安装和维护费用。
根据海岛的距离、水深和电力需求，输电线路建设成本可能从数百万元到数亿元不等。
2.变电站建设成本：海岛供电需要建设变电站，将海底输电线路的高电压转换为供海岛使用的低电压。
变电站包括变压器、开关设备、熔断器等。
变电站的建设成本取决于海岛的规模和用电负荷，一般为数百万元至数千万元。
三、燃料成本1.柴油发电机燃料成本：由于海岛地区无法接入大陆电网，通常采用柴油发电。
柴油的采购和运输成本会对供电成本产生重要影响。
特别是对于偏远且交通不便的海岛，柴油的供应和运输费用较高，可能导致燃料成本占供电成本的很大比例。
2.可再生能源开发成本：海岛地区通常具备丰富的太阳能和风能资源。
如果开发和利用这些可再生能源，可降低燃料成本。
然而，可再生能源开发的成本较高，需要购买太阳能电池板或风力发电设备，并建设相应的电网连接设施。
因此，在短期内，可再生能源开发成本可能会增加供电成本。
四、维护与维修成本1.海洋环境维护成本：由于海岛地区的特殊环境，供电设备容易受到海水腐蚀和恶劣天气条件的影响，因此需要额外的维护费用。
这包括定期清洗设备、检查电缆或电线的破损并进行及时修复等。
2.设备维修成本：供电设备的正常运行需要定期维修和更换零部件。
由于海岛地区的偏远性，维修和零部件的运输费用相对较高。
此外，如果供电设备发生故障，需要调派维修人员前往海岛进行维修，这也会增加维修成本。
五、节能与能效管理1.节能措施：为降低供电成本，海岛供电公司可以采取一系列节能措施，如替换高能耗设备、提高设备的能效等。
矿用移动变电站的组成
矿用移动变电站的组成矿用移动变电站是一种为矿山提供电力供应的设备，它由多个组成部分组成，以确保矿山的正常运作和安全生产。
下面将介绍矿用移动变电站的组成。
一、发电机组矿用移动变电站的核心部分是发电机组，它负责产生电能。
发电机组通常由柴油发动机和发电机组成，柴油发动机通过燃烧柴油来驱动发电机产生电能。
发电机组的功率大小根据矿山的需求而定，可以提供稳定可靠的电力供应。
二、变压器发电机组产生的电能需要进行变压处理，以适应矿山电力系统的要求。
变压器主要由高压线圈和低压线圈组成，通过改变线圈的匝数比例来实现电能的变压。
变压器可以将发电机组产生的高压电能转化为适合矿山使用的低压电能。
三、配电系统矿用移动变电站还配备了配电系统，用于将变压器输出的电能分配到矿山各个用电设备中。
配电系统包括开关设备、配电柜、电缆等。
开关设备用于控制电能的通断，配电柜用于集中管理和分配电能，电缆用于将电能传输到各个用电设备。
四、监控系统为了确保矿用移动变电站的安全运行，还需要配备监控系统。
监控系统可以实时监测发电机组的运行状态和电能输出情况，及时发现并解决潜在问题。
监控系统还可以记录发电机组的运行数据，为后续的维护和优化提供参考。
五、冷却系统发电机组在运行过程中会产生大量的热量，为了防止过热导致设备损坏，矿用移动变电站还配备了冷却系统。
冷却系统通常由散热器、风扇和冷却液组成，可以及时将发电机组产生的热量散发出去，保持设备的正常运行温度。
六、安全保护系统为了确保矿用移动变电站的安全运行，还需要配备安全保护系统。
安全保护系统包括过载保护装置、短路保护装置、接地保护装置等，可以在发生异常情况时及时切断电源，保护设备和人员的安全。
以上是矿用移动变电站的主要组成部分。
通过合理配置和运行这些组成部分，矿用移动变电站可以为矿山提供可靠稳定的电力供应，保障矿山的正常运转和安全生产。
柴油发电机在电厂的应用
柴油发电机在电厂的应用打开文本图片集摘要：目前，柴油发电机被广泛应用于大型电厂的机组保安电源系统中，当正常厂用电突然中断时，紧急保安电源能及时、安全、可靠地投用。
为了保证运行中的电厂在失去正常交流电源的情况下能够安全停运，对电厂柴油发电机组提出了特殊的技术要求。
关键词：柴油发电机；电厂；应用一、柴油发电机组的技术要求（一）自起动功能（二）带负载稳定运行功能（1）柴油发电机组自起动成功后，保安负荷分级投入，机组按设置的自动顺序合闸。
（2）机组在功率因数为0.8的额定负载下及每隔12h的稳定运行中，允许有累计1h的1.1倍过载运行；发电机允许20的2倍过载运行。
（3）整套柴油发电机组能满足容量不小于0.2倍柴油发电机组额定容量（Pe）的四极笼型异步电动机全电压直接起动。
（三）自动调节功能（1）柴油发电机组的空载电压整定范围为95%Ue～105%Ue，线电压波形正弦畸变率不大于2%。
（2）柴油发电机组在空载状态，突加功率因数小于等于0.4（滞后）、稳定容量为0.2Pe的三相对称负载或在已带80%Pe的稳定负载再突加上述负载时，母线电压0.2后不低于85%Ue。
突减额定容量为0.2Pe的负载时，柴油发电机组升速不超过额定转速的10%。
（3）柴油发电机组空载额定电压时的正弦电压波形畸变率不大于5%。
柴油发电机组在一定的三相对称负载下，在其中任一相加上25%的額定相功率的电阻性负载，应能正常工作。
发电机线电压最大值（或最小值）与三相线电压平均值相差不超过三相线电压平均值的5%。
柴油发电机组各部分温升不超过额定运行工况下的水平。
（四）自动控制功能（五）模拟试验功能柴油发电机组在备用状态时，切换开关在模拟位置时，模拟保安段母线电压低至25%Ue或失压状态，能按设定时间快速自起动运行试验，试验中不切换负荷。
切换开关在工作位置时，当保安段电压降低至25%Ue时能快速切换带负荷。
二、电气接线电厂的重要负荷（如事故照明、盘柜控制电源、润滑油系统电机等）需专门的两段保安电源供电。

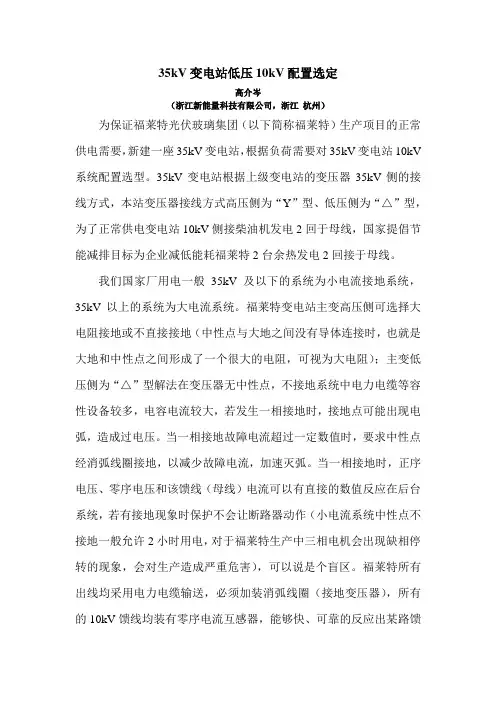

35kV变电站低压10kV配置选定
35kV变电站低压10kV配置选定高介岑（浙江新能量科技有限公司，浙江杭州）为保证福莱特光伏玻璃集团（以下简称福莱特）生产项目的正常供电需要，新建一座35kV变电站，根据负荷需要对35kV变电站10kV 系统配置选型。
35kV变电站根据上级变电站的变压器35kV侧的接线方式，本站变压器接线方式高压侧为“Y”型、低压侧为“△”型，为了正常供电变电站10kV侧接柴油机发电2回于母线，国家提倡节能减排目标为企业减低能耗福莱特2台余热发电2回接于母线。
我们国家厂用电一般35kV及以下的系统为小电流接地系统，35kV以上的系统为大电流系统。
福莱特变电站主变高压侧可选择大电阻接地或不直接接地（中性点与大地之间没有导体连接时，也就是大地和中性点之间形成了一个很大的电阻，可视为大电阻）；主变低压侧为“△”型解法在变压器无中性点，不接地系统中电力电缆等容性设备较多，电容电流较大，若发生一相接地时，接地点可能出现电弧，造成过电压。
当一相接地故障电流超过一定数值时，要求中性点经消弧线圈接地，以减少故障电流，加速灭弧。
当一相接地时，正序电压、零序电压和该馈线（母线）电流可以有直接的数值反应在后台系统，若有接地现象时保护不会让断路器动作（小电流系统中性点不接地一般允许2小时用电，对于福莱特生产中三相电机会出现缺相停转的现象，会对生产造成严重危害），可以说是个盲区。
福莱特所有出线均采用电力电缆输送，必须加装消弧线圈（接地变压器），所有的10kV馈线均装有零序电流互感器，能够快、可靠的反应出某路馈线单相接地。
为了电能有效的传输分别在10kV I、II母线并联2组电容器，电容器的容量不超过主变额定容量的30%。
无功补偿在电力系统中不可缺少的，变压器在满负荷状态下运行时，虽变压器励磁开关最高档位，但变压器负荷母线侧监测的电达不到额定电压，此时投入无功补偿电压会有小幅提高，电网总体功率因素提高。
例变压器的功率因素为80%，一个总将变电站有8回馈线送出，8回馈线所有变压器均空载，此时无功补偿也无法投入，投入无功补偿会台高出线电压，会损伤整个配电系统的绝缘能力，在这种情况下功率因素接近于30%左右。
2024年柴油发电机市场前景分析
2024年柴油发电机市场前景分析引言柴油发电机是一种利用柴油作为燃料的发电设备，具有高效稳定、可靠性强的特点。
在目前全球能源需求增长和环境保护意识提高的背景下，柴油发电机市场正呈现出良好的发展前景。
本文将对柴油发电机市场的发展趋势、市场规模、市场竞争等方面进行分析，以便更好地了解该市场的前景。
发展趋势1.清洁能源需求增长: 随着全球对清洁能源需求的不断增长，传统燃煤电厂面临环保压力，柴油发电机作为一种相对清洁的发电方式受到青睐。
2.新兴市场崛起: 新兴市场国家对能源的需求日益增长，柴油发电机在这些国家得到广泛应用，市场潜力巨大。
3.高可靠性需求: 柴油发电机在维护和故障排除方面具有相对较低的成本，在一些偏远地区或紧急情况下，柴油发电机具备可靠的操作能力。
市场规模柴油发电机市场规模不断扩大，主要受以下因素影响： 1. 增长的需求: 大型工业项目、商业建筑等对可靠的电力供应的需求不断增加，推动了柴油发电机市场的发展。
2. 发展中国家需求: 发展中国家对电力的需求快速增长，柴油发电机成为满足电力需求的可行解决方案。
3. 季节性需求: 在一些需要临时电力供应的场合（如露天音乐会、露天运动比赛等），柴油发电机得到广泛使用。
根据市场调查，预计柴油发电机市场将以每年X%的增长率增长，市场规模有望超过X亿美元。
市场竞争柴油发电机市场存在激烈的竞争，主要竞争因素包括： 1. 技术创新: 创新的柴油发电机技术，如低噪音、低排放等可以提高产品竞争力。
2. 产品质量: 高品质的柴油发电机在市场上更具竞争力，能够提供稳定可靠的电力输出。
3. 售后服务: 完善的售后服务可以提高用户对柴油发电机的满意度，增强品牌竞争力。
结论综合以上分析，柴油发电机市场有着广阔的发展前景。
随着全球对清洁能源的需求增加和新兴市场的崛起，柴油发电机的应用领域将进一步扩大。
然而，市场竞争激烈，厂商需要不断创新、提高产品质量和优化售后服务，以保持竞争力并占据市场份额。
变电所及柴油发电机
第 * 页
第3章 变配电所及柴油发电机
内容提要：
本章主要讲述： 建筑供电中的变配电所的设计； 柴油发电机的选择等问题。
第3章 变配电所及柴油发电机
单击此处添加副标题
第 * 页
第3章 变配电所及柴油发电机
第3章 变配电所及柴油发电机 变配电所的位置选择及布置 变压器台数的选择 变压器容量的选择 建筑供电的高压主结线 建筑供电的低压接线
第3章 变配电所及柴油发电机
*
第 * 页
（1）近负荷中心。 （2）进出线方便。 （3）接近电源侧。 （4）设备吊装运输方便。 （5）不应设在剧烈振动的场所。 （6）不应设在多尘、水雾（如大型冷却塔）或有腐蚀气体的场所，如无法远离时，不应设在污源的下风侧。 （7）不应设在厕所,浴室或其它经常积水场所的正下方或相邻。
第3章 变配电所及柴油发电机
GBC-40.5手车式高压开关柜
*
第 * 页
第3章 变配电所及柴油发电机
3.低压配电室布置的一般要求
低压配电室装设低压配电装置，低压配电装置是三相交流电0.38kV及一下电力系统的动力、照明配电和用电设备集中控制之用。 目前我国生产的户外低压配电柜有固定式和抽屉式两种类型。固定式有PGL、GGD等系列交流低压配电柜，作为变压器低压侧保护馈电之用。 低压配电室是在低压供电系统图确定之后，根据低压配电柜的型式和台数，外形尺寸及维护操作通道宽度等来决定低压配电室布置型式和尺寸。 注意外型尺寸及维护通道宽度（P51，表3-3）。
2.在下列情况下可设专用变压器
*
第 * 页
第3章 变配电所及柴油发电机
三.变压器型号的选择
一般场所应推广采用低损耗电力变压器，如S9、S11等型号。 在电网电压波动较大不能满足用户电压质量要求时，根据需要和可能可选用有载调压变压器。 周围环境恶劣，有防尘、防腐要求时，宜选用全密闭变压器。 高层建筑、地下建筑等防火要求高的场所，宜选用干式变压器。
变压器、箱式变电站安装施工工艺
变压器、箱式变电站安装施工工艺3.1 材料要求3.1.1 变压器、箱式变电站应符合下列规定：1 变压器、箱式变电站出厂试验记录及随带技术文件应齐全；2 铭牌标注的规格、型号、容量、一次二次额定电压、电流、阻抗及接线组别等技术参数应清晰；3 带有防护罩的干式变压器，变压器与防护罩的间距应符合技术标准的规定；4 设有通风口的箱式变电站，通风口防护网完好，内外涂层完整、无损伤。
3.1.2 辅材应符合下列规定：1 各种型钢应无明显锈蚀；2 除地脚螺栓及防震装置螺栓外，螺栓等紧固件均应采用热浸镀锌螺栓，平垫圈和弹簧垫圈应齐全。
3.2 主要机具3.2.1 搬运机具应包括汽车吊、卷扬机、吊链、钢丝绳、钢管。
3.2.2 安装机具应包括台钻、砂轮机、台式虎钳、液压升降机、套丝机、电气焊机具；电钻、电锤、液压钳、扳手等工具。
3.2.3 测量工具应包括钢卷尺、钢板尺、水平仪、测距仪、塞尺、线坠等器具。
3.2.4 测量仪表应包括接地电阻测试仪、不同电压等级的绝缘电阻测试仪、钳形电流表、万用表、电桥、温度计及交接试验仪器。
3.2.5 高低压验电器、高低压接地线等安全工具。
3.3 作业条件3.3.1 设计图纸及技术资料应齐全完整、核对无误。
3.3.3 安装位置通道应畅通，场地应整洁、无杂物。
3.3.4 施工安装机具应检查合格，专用工具应试验合格。
3.3.5 变配电室应符合下列规定：1 变压器、箱式变电站基础应验收合格；2 基础的电线电缆导管，进、出线预留孔及预留相关构件、设备的位置、方向、间距等应验收合格；3 电缆沟、夹层，屋顶涂料、墙体装饰面、室内地面、门窗等应施工完毕；4 变配电室内不应有其他无关的管道通过；5 室内应清洁，无渗、漏水现象。
3.4施工工艺3.4.1变压器安装工艺流程应符合图3.4.1的规定：设备点件检查→→变压器二次搬运→→变压器稳装→→附件安装→→→→变压器检查及交接试验→→送电前检查→→送电运行验收图3.4.1 变压器安装工艺流程3.4.2 设备点件检查应符合下列规定：1 变压器本体及外观检查应无损伤、变形、油漆脱落等现象；2 应按施工图纸、设备技术文件及设备清单，检查变压器规格型号；应对变压器附件、备件进行点件检查，确认附件、备件齐全，无损坏；3 绝缘瓷件及环氧树脂铸件应无损伤、裂纹等缺陷；连接点应牢固；4 设备点件检查后，应由安装单位、监理单位、供货单位代表共同签认后，将记录存档；5 箱式变电站通风口网及内外涂层应完好、无损伤。
柴油发电机组与变电所ATS系统联动调试方案
柴油发电机组与变电所ATS系统联动调试方案一、参与单位及人员（必到）1、油机厂商技术人员；2、变电所施工单位技术人员（ATS厂商尽可能到位）；3、中亿丰安装技术人员；4、弱电单位技术人；5、新光天地工务。
二、调试前的事项1、由中亿丰安装集合各厂商进行调试前的技术商讨，各家提出自身的设备运行条件要求，如不能满足的由业主统一协调解决并达到联动调试要求，力求一次性调试成功。
三、联动设备及线路一览表序号起点柜终点柜电缆规格功率/KW备注1 GEP5-1 2#变电所DP214[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 3902 GEP5-2 1#变电所EDP103[4(WDZBN-YJY-1x240)]+N[2(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 12003 GEP5-3 T3-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8004 GEP4-1 1#变电所EDL114[2(WDZBN-YJY-1x150)]+PE(WDZBN-YJY-1x150) 3005 GEP4-2 1#变电所DP114[2(WDZB-YJY-1x150)]+PE(WDZB-YJY-1x150) 4506 GEP4-3 T8-AA4-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 8007 GEP3-1 2#变电所EDL214(1x120) 1508 GEP3-2 2#变电所EDP223[3(1x150)]+N[2(1x150)] 6209 GEP3-3 T2-AA2-1 4[4(WDZBN-YJY-1x240)]+PE[2(WDZBN-YJY-1x240)] 800四、油机运行前的检查等相关工作1、柴油发电机组机务安装全部结束：供油系统安装结束，发电机装入所需的润滑油，消音、排气装置、冷却循环系统等均安装完毕。
变配电所及柴油发电机
(3) 变压器室和高压电容器室，应避免西晒。控制室和值班室应
尽量朝南方，尽可能利用自然采光和通风。
（4）配电室的设置应符合安全和防火要求。对电气设备载流部 分应采用金属网板隔离。
6
变配电所及柴油发电机
3.1.2.2.变配电所的布置
1) 变电所布置方案 户内式：变压器、配电装置安置于室内，工作条件好， 运行管理方便；户内式又分为单层布置和双层布置， 视投资和土地情况而定.35kV户内变电所宜采用双层布 置，6-10kV变配电所宜采用单层布置。 户外式：变压器，配电装置全部安装于室外； 混合式：部分装于室内、部分装于室外。
（5）高、低压配电室、变压器室、电容器室的门应向外开。相 邻的配电室的门应双向开启。
（6）变电所内不允许采用可燃材料装修，不允许管道从变电所 内经过。
9
变配电所及柴油发电机
3.1.3.变电所的结构
3.1.3.1. 变压器室
（1）变压器外轮廓与墙壁的净距不小于0.6m。
（2）变压器室一般采用自然通风，只设通风窗（不 设采光窗）。
3.1.2. 变配电所的位置选择与布置
3.1.2.1.位置选择原则 1) 近负荷中心; 2)进出线方便并接近电源侧; 3)设备吊装运输方便; 4)不设于有剧烈震动的场所; 5)不设于在多尘、水雾或有腐蚀性气体的场所，如无法
远离时，不设于污源的下风侧； 6)不设于厕所、浴室或经常积水场所的正下方或相邻；
开关柜净空高可为3.5m.
12
变配电所及柴油发电机
3.1.3.3. 低压配电室
变配电所及柴油发电机
是高压还是低压引入
——据建筑物总负荷大小确定
40
① 0.22/0.38kV 低压电源供电
用于总负荷较小、负荷等级为二、三级的建筑。
② 一路10（6）kV高压、一路0.22/0.38kV低压电源供电 用于总负荷较大，负荷等级可为1、2、3级的而无法获 取第二路高压的一类、二类建筑。 ③ 两路10（6）kV高压电源供电
变压器室采用干式变压器时可不设专用的变压器室10手车式可靠性高维修方便体积大价格高结构简单体积小可靠墙安装短路故障后需更换熔断器高压配电室固定式结构简单造价低体积大维修不便11低压配电室固定式结构简单造价低可靠性较低维修不便母线排在上部抽屉式可靠性较高安全性好维修方便结构复杂造价高母线排在后面低压配电屏内的电气设备刀开关熔断器自动开关低压断路器交流接触器电流互感器电压互感器等12变压器室布置示意图变压器室变压器室的通风方式a门下进风后墙出风
配电箱
6-10kV
风机 水泵 控制箱 控制箱
配电箱
配电箱 配电箱
配电房中的配电柜
30
③链式配电
特点：与树干式配电相似。 适于：距配电房较远而彼此相距又较近的小容量的用电 设备，链接的台数不宜大于5台，总容量不宜大于10kw。
配电箱
配电箱 配电箱
风机电控箱
风机电控箱
பைடு நூலகம்风机电控箱
配电房中的配电柜
不宜大于5台
4
–终端变电所
• 位于配电线路的末端、接近负荷处, 经降压后 直接向用户供电。 • 电压等级一般为35～110kV,
–用户本身的变电站
• 其中10kV/0.4kV最多。
5
• 按整体结构和所处位置分：
室内变配电所：全部电气设备装设在屋内。 杆上式变电台
变电站设计防火标准中部分条文探讨
变电站设计防火标准中部分条文探讨摘要：GB 50229—2019《火力发电厂与变电站设计防火标准》( 以下简称《2019 版防火标准》)已于 2019 年 8 月 1 日起实施，它是电力工程设计行业的一项重要标准，对保证火力发电厂与变电站消防安全、预防和减少火灾危害、保障人身及财产安全具有重大意义。
火力发电厂与变电站防火标准 1996 年首次发布，2006 年第一次修编，2019 年版为第二次修编。
《2019 版防火标准》总结了十年来我国火力发电厂与变电站防火设计的实践经验，反映了消防方面的技术发展和最新科研成果。
变电站的发展趋势是无人化、无油化、小型化、模块化、智能化。
随着变电站深入负荷中心，公用变电站的建设密度不断增大，变电站的用地紧张问题非常突出。
关键词：变电站；防火标准；火灾危险性分类；消防给水1、同一房间内布置不同电气设备时的问题在实际工程中，存在不同电气设备布置在同一房间的情况，如站用变压器、低压电容器与供配电柜同室布置等。
DL/T 5155—2016《220 kV ～1 000 kV 变电站站用电设计技术规程》的 7.2.1 条：“当站用变压器采用屋内布置时，油浸变压器应安装在单独的小间内。
干式变压器可以布置在站用配电屏室内。
”GB 50053—2013《20 kV 及以下变电所设计规范》的 4.1.2 条：“非充油的高、低压配电装置和非油浸型的电力变压器，可设置在同一房间内。
”5.3.1 条：“高压电容器装置宜设置在单独的房间内，当采用非可燃介质的电容器且电容器组容量较小时，可设置在高压配电室内。
低压电容器装置可设置在低压配电室内，当电容器总容量较大时，宜设置在单独的房间内。
”这些规定都说明一定条件下不同功能的电气设备布置在一起是允许的。
当同一房间内布置不同的设备时，其建筑物火灾危险性如何分类则没有规定。
2、主控制楼和继电器室火灾危险性分类主控制楼的火灾危险性为戊类，是按照电缆采取了防止火灾蔓延的措施确定的，可以采用下列措施：用防火堵料封堵电缆孔洞，采用防火隔板分隔，电缆局部涂防火涂料，局部用防火带包扎等。
变电站柴油机房用途规定
变电站柴油机房用途规定变电站柴油机房的主要用途是提供电力系统设备的备用电源，并在紧急情况下保障电力系统的正常运行。
以下是详细解释：1. 备用电源：变电站柴油机房通常配备有柴油发电机组，用于提供电力系统的备用电源。
当主电源出现故障或停电时，柴油发电机组可以及时投入运行，以供应核心设备的正常运行。
备用电源的设置是电力系统的重要保障措施之一，可以有效避免因主电源故障而导致的电力中断和设备损坏。
2. 紧急电源：变电站柴油机房还可以作为紧急电源供应电力系统的关键设备。
在发生重大事故、自然灾害或其他紧急情况下，柴油发电机组可以迅速启动并提供电力，保障关键设备的运行。
这对于维持城市基础设施的正常运行、重要机构的通信和救援工作都非常关键。
3. 调峰填谷：变电站柴油机房还可以用于电力系统的调峰填谷。
电力系统的负荷通常不是恒定的，而是随着用电需求发生变化。
在负荷高峰时段，柴油发电机组可以投入运行，以满足额外的用电需求，保障电力系统的稳定运行。
而在负荷低谷时段，柴油发电机组可以停机，以减少燃料消耗和环境影响。
4. 维护和检修：变电站柴油机房也是电力系统设备维护和检修的场所。
在柴油发电机组停机时，维护人员可以进入机房进行设备的日常维护、检查和修理工作。
这些工作包括更换滤清器、润滑油、检查电池状态等，可以确保发电机组的正常运行和延长设备的寿命。
5. 应急演练和培训：变电站柴油机房还可用于电力系统应急演练和培训。
在平时，维护人员和操作人员可以利用机房进行应急演练，模拟各种故障和紧急情况，提高应对突发事件的能力。
此外，机房也可用于培训新人员，让他们熟悉机房设备和操作流程，提高工作效率和安全意识。
总之，变电站柴油机房是电力系统不可或缺的设施之一。
它为电力系统提供备用电源、紧急电源、调峰填谷等功能，保障了电力系统的稳定运行。
同时，机房也起到了维护设备、应急演练和培训人员的作用。
所以，变电站柴油机房的用途非常重要。
10KV箱式变电站---技术参数
1.1一般要求1.1.1工作内容本章涉及城防处10kV箱式变电站、柴油发电机组、电力电缆及其装置资料等电气设备（具体如表15.1-1所示）的推销及装置。
承包人应按本标书技术尺度和要求所明示的设备、规格、数量、材质、技术要求、设计和制造尺度，推销合格的成套产品，并完成标书规定的全部装置内容。
表15.1-1 城防处10kV变电所主要电气设备及资料表1.2主要电气设备推销1.2.1说明本款仅列出了箱式变电站、柴油发电机组等与承包人有关的主要电气设备的设计、制造、验收、运输等要求，而与承包人有关的电力电缆、控制电缆、设备装置资料等推销本节没有列出（具体规格可拜见商务条款《工程量清单位》）。
10kV箱变、柴油发电机组具体规格如下：（1）1座容量为500kVA，变比10/0.4kV户外预装式变电站（2）1台DVS440S型400kW柴油发电机组。
承包人应提供具有完整功能的成套电气设备，同时详细地提供前述的相关图纸和资料，并在施工现场按设计图纸进行装置、调试。
1.2.2户外10/0.4kV预装式变电站推销1.2.2.1参考尺度本节的有关尺度不限于以下的IEC尺度和相应的GB尺度。
若IEC尺度与国家尺度有分歧之处，则应符合其中尺度较高的一个。
GB1207-1997 《电压互感器》GB1208-1997 《电流互感器》GB1985-89 《交流高压隔离开关和接地开关》GB3906-91 《3～35kV交流金属封闭开关设备》GB7261-87 《继电器及继电呵护装置基本试验方法》GB10231-88 《呵护继电器的结构型式与基本试验方法》GB11022-89 《高压开关设备通用技术条件》GB11032-89 《交流无间隙金属氧化物避雷器》GB50150-91 《电气装置装置工程电气设备交接试验尺度》GB50169-92 《电气装置装置工程接地装置施工及验收规范》GB50171-92 《电气装置装置工程盘,柜及二次回路结线施工及验收规范》GBJ147-90 《电气装置装置工程高压电器施工及验收规范》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL5028-93 《电力工程制图尺度》IEC99 《避雷器》IEC113 《图解、图表、表格》IEC117 《电工技术图例》IEC129 《交流断路器和接地开关》IEC255 《继电器》IEC265 《高压开关》IEC282 《高压熔断器》IEC446 《根据颜色和数字鉴别导线》IEC529 《外壳防护等级》IEC694 《高压开关设备和控制设备的通用条款》GB/T17467 《高压/低压预装式变电站》SD320-89《箱式变电站技术条件》DL/537-93 《6~35kV箱式变电站订货技术条件》GB311-83 《高电压试验技术》GB6450-86 《干式电力变压器》DIN42523-92 《浇注树脂干式变压器》GB7328-87 《变压器和电抗器的声级测定》GB10228-88 《三相空气自冷干式电力变压器技术条件》GB50150-91 《电气装置装置工程电气设备交接试验尺度》GB50169-92 《电气装置装置工程接地装置施工及验收规范》GB/T10228-1997 《干式变压器技术参数和要求》GB1497-85 《低压电器基本尺度》GB3983.1-89 《低压电器并联电容器》GB4942.2-93 《低压电器外壳防护等级》GB7251-87 《低压成套开关设备》GB13539-92 《低压熔断器》GB/T14048.1-93 《低压开关设备和控制设备》JB7113-1993 《低压并联电容器装置》JB7115-1993 《低压无功就地抵偿装置》1.2.2.2户外预装式变电站设计和结构户外10/0.4kV预装式变电站为组合式，按目字型安插，主要由高压单元、变压器单元、低压单元等组成，其设计包含柜体、各功能单元、控制呵护及仪表设备、接地、母线系统、互感器等，每个单元均应满足招标文件及规范DL/537、SD320的要求。
变电站柴发联起设计
变电站柴发联起设计
变电站柴油发电机联合起动设计通常涉及以下步骤：
1.确定负荷需求：首先需要确定变电站所需的负荷，包括各种设备、线路和感应电机的功率需求等。
这需要根据变电站的功能、规模和运行需求来确定。
2.选择柴油发电机组：根据负荷需求，选择合适的柴油发电机组。
需要考虑机组的功率、电压、频率、排放标准等因素。
同时，还要考虑机组的安装位置和噪音影响。
3.设计起动方案：根据柴油发电机组的特性和负荷需求，设计起动方案。
一般包括自动起动和手动起动两种方式。
自动起动可以通过预设的程序实现，手动起动则需要操作人员手动启动。
4.配置控制系统：为了确保柴油发电机组能够正常运行，需要配置控制系统。
包括调速器、调压器、断路器和保护装置等。
控制系统需要根据负荷需求和运行条件进行设计。
5.连接电缆和线路：将柴油发电机组与变电站的电源和控制线路连接起来。
需要考虑电缆的规格、长度和铺设方式等因素，以确保电力和控制信号能够可靠传输。
6.调试与验收：完成上述步骤后，需要进行调试和验收。
调试包括测试柴油发电机组的性能、检查线路连接是否正确等。
验收则需要专家或技术人员对整个系统进行检查、测试和验收，以确保其性能和安全性达到要求。
以上是变电站柴油发电机联合起动设计的一般步骤，具体设计过
程中还需要根据实际情况进行调整和完善。
变压器与柴油发电机结合配电系统的应用分析 姜枫
变压器与柴油发电机结合配电系统的应用分析姜枫发表时间：2018-05-10T10:36:25.027Z 来源：《电力设备》2017年第36期作者：姜枫[导读] 摘要：笔者分析了两台分列运行的变压器和一台柴油发电机组的系统主接线，对系统的接地方式、主进线开关的选择做了比较。
（中国天辰工程有限公司天津北辰区 300400）摘要：笔者分析了两台分列运行的变压器和一台柴油发电机组的系统主接线，对系统的接地方式、主进线开关的选择做了比较。
对比国标和IEC，结合沙特SABIC公司某供电项目应用实例，着重就双变压器与柴油发电机结合的配电系统应用，给出了一种典型的主接线设计方案。
关键词：切换开关；系统接地；系统主接线0、引言电气设计中，由于两路市电电源往往来自同一个上级变电站，不能满足一级负荷的要求。
因此，考虑到可靠性和经济性，通常采用市电与柴油发电机（简称EDG）结合的方式，满足一级负荷的供电要求。
SABIC公司某供电项目变压器进线采用两路13.8 kV 市电同时工作、互为备用。
低压侧配电系统为：单母线分段运行，设母线联络，配置1台EDG作为应急电源。
1. 双变压器配电系统1.1 双变压器主接线分析双变压器系统主接线，变压器中性点接地不在变压器处就近接地，而是通过PEN 线与低压配电柜中的PEN 母排连接在一起，低压配电柜中的PEN 母排与PE 母排采用单点接地。
双变压器变电所系统接地若设计不当，部分中性线电流将流经不期望的途径返回电源，可能引起火灾、地下金属部分被腐蚀，以及造成对计量、仪表、通讯设备的干扰等不良后果。
1.2 变压器与EDG结合配电系统分析双电源系统（双变压器系统）安全性高，双电源的切换时间短，不仅双电源自身出问题的概率小，且负载安全性好。
结合EDG启动时间短，供电可靠性高的特点，使得双变压器与EDG结合配电系统的优势更加显著。
双变压器与EDG结合的配电系统中，低压母线分段断路器的自动投入，应设有延时，并应躲过高压母线分段断路器的合闸时间；当变压器低压侧总断路器因过流或短路故障而跳闸时，其低压母线分段断路器不应合闸；为防止两台变压器并列运行，变压器低压侧总断路器与低压母线分段断路器间应设有电气、机械联锁装置。
双变压器与柴油发电机联络配电体系小议
双变压器与柴油发电机联络配电体系小议在大中城市的发明中，作业楼与酒店修建占有了恰当的份额。
作为电气计划作业者常会触及到这些修建。
这些修建大多为高层修建，其电力负荷通常都有较多的一级负荷。
在电气计划中，因为央求的两路市电电源通常来自同一个区域站，不能满意一级负荷的央求，因而在处理此类修建的配电疑问常常常选用市电与柴油发电机联络的办法，满意一级负荷的供电央求。
关于一栋修建面积为3～5万m2的高层修建来说．用电政策取70W，mz，依据核算通常选用两台规范一样，容量为l000～2000kVmiddot;A的变压器供电。
又因为详细修建的计划央求纷歧样，其一级负荷大概占总负荷的10％。
20％，即为100～400kVmiddot;A不等，另需求选用一台150一;600kVmiddot;A柴油发电机供电。
关于上述核算的核算进程，因为已有许多文献资料介绍，这篇文章不再赘述，详细可参看《工业与民用配电计划手册》(第三版)中的核算公式与进程。
这篇文章将联络实习工程计划，偏重就双变压器与柴油发电机联络的配电体系的运用，翻开谈论。
1双变压器配电体系1．1电源在城市电网中。
10kV电压等级作为城市中压供电的根底电压等级已被广泛选用，这篇文章变压器进线选用两路10kv市电一同作业、互为备用。
低压侧单母线分段作业，设母线联络。
低压母线分段断路器的主动投入。
应设有延时，并应躲过高压母线分段断路器的合闸时刻：当变压器低压侧总断路器因过流或短路缺点而跳闸时，其低压母线分段断路器不该合闸；为避免两台变压器并排作业，变压器低压侧总断路器与低压母线分段断路器问应设有电气、机械联锁设备。
1．2双变压器主接线剖析双变压器主接线如图1所示。
由图l能够看出，TI和T2变压器中性点接地不在变压器处就近直接接地．而是通过PEN线与低压配电屏中的PEN母排联接在一同，低压配电屏中的PEN母排与PE母排则选用一点联接。
体系在低压配电屏处一点接地，低压配电体系从一点接地前配出PEN(N)线，从一点接地后配出PE线，需求指出的是该一点接地是配电体系的要害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电所的布置和结构
变电所的布置
1．布置方案 变电所一般采用户内式。户内式又分为单层布置和双层布置，视投资和 土地情况而定。 35kV户内变电所宜采用双层布置，6~10kV变配电所宜采用单层布置。 变电所的布置主要由变压器室、高压配电室、低压配电室、电容器室、 控制室（值班室）、休息室、工具间等组成。
3．桥式接线
桥式接线是指在两线路—变压器组接线的高 压侧间跨接一个断路器，犹如一座桥。
（1） 内桥式接线
断路器跨在进线断路器的内侧，靠近变压器， 称为内桥式接线。 ① 结构：如右图。 ② 特点：接线简单，经济，可靠性高，安全， 灵活 。 线路检修或故障时由另一路电源供电。 变压器检修或故障时经倒闸操作恢复供电。 ③ 适用范围：适用于电源进线线路较长， 负荷比较平稳，变压器不需要经常操作，没有穿 越功率的终端总降压变电所。
3.3.2 变压器台数和容量的确定
安装在总降压变电所的变压器通常称为主变压器（简称主变） 安装在6~10KV/0.4KV的变压器常叫做配电变压器（简称配变） 1．变压器台数和容量的确定 （1） 变压器台数的确定： （2） 容量： ① 1台变压器： SN = (1.15～1.4) SC ② 2台变压器： SN = (0.6～0.7) SC
4.4.4 高压熔断器
1. 2. 3. 4. 作用：过载、短路保护。 图形符号： 文字符号：FU 型号：
5. 种类和结构
（1）RN系列 RN1型用于电力变压器和电力线路短路保护，RN2型用于电压 互感器的短路保护。主要由熔管、触头座、动作指示器、绝缘子和底板构成。熔 管一般为瓷质管，熔丝由单根或多根镀银的细铜丝并联绕成螺旋状，熔丝埋放在 石英砂中，熔丝上焊有小锡球。 （2）RW系列 用于配电变压器或电力线路的短路保护和过负荷护。 其结构主要 由上静触头、上动触头、熔管、熔丝、下动触头、下静触头、瓷安装板等组成。
4、高压负荷开关（QL）
具有简单的灭弧装置，能通断一定的负荷电流 和过负荷电流，不能断开短路电流，与高压熔断器 配合使用。
FN3—10RT型高压负荷开关 1主轴，2上绝缘子兼气缸，3连杆，4下绝缘子，5框架，6 RN1型高压 熔断器，7下触座，8闸刀，9弧动触头，10绝缘喷嘴(内有弧静触头)， 11主静触头，12上触座，13断路弹簧，14绝缘拉杆，15热脱高压配电室的结构主要取决于高压开关柜的数量、布置方式（单列或双列）、安装方式 （靠墙或离墙）等因素。 （1）高压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。 （2）高压配电室的门应向外开，相邻配电室之间有门时，应能双向开启，长度超过8米 时应设两个门。 （3）高压配电室的耐火等级不应低于二级。架空电缆要求
3.4.2 高压隔离开关
1. 2. 3. 4. 作用：正常时隔离电源，保证人身和设备安全。 图形符号： 文字符号：QS 型号：
5. 种类和结构 户内式：GN24 户外式：GW10-35/400
3、高压隔离开关（QS）
隔离高压电源、保证设备和线路的安全检修。断开 后有明显可见的断开间隙，没有专门的灭弧装置，不允 许带负荷操作，可以通断不超过2A的空载变压器、电容 电流不超过5A的空载线路，与高压断路器配合使用。户 内用CS6（83页）型手动操作机构、户外多用绝缘钩棒手 工操作。
变配电所及柴油发电机
高压输电线路
高压配电线路
低压配电线路
发电厂 升压变压器
降压变压器
降压变压器
电力用户
3.1 电压的选择
3.1.1 供电电压的确定
（1） 电力部门所能提供的电源电压。
三个方面因素。
（2） 用户负荷大小及距离电源线路远近。
（3） 用户大型设备的额定电压决定了企业的供电电压
3.1.2 配电电压的确定
3.3.1变压器型号的选择
变压器是变电所中关键的一次设备，其主要功能是升 高或降低电压，以利于电能的合理输送、分配和使用。 1. 变压器的分类 （1）按绝缘介质分：油浸式；干式 （2）按调压方式分：有载调压；无载调压 （3）按相数分：单相；三相 （4）按导线分：铜芯；铝芯 （5）按冷却方式分：自冷；风冷；强冷
（2）外桥式接线
断路器跨在进线断路器的外侧，靠 近电源侧，称为外桥式接线。 ① 结构：如右图。 ② 特点：接线简单，经济，可靠性高， 安全，灵活 。 变压器检修或故障时不影响供电。 线路检修或故障时经倒闸操作，变压 器由另一路外桥供电。 ③ 适用范围：电源进线线路较短、负 荷变化大，变压器操作频繁，有穿越功 率流经的中间变电所。
2．单母线接线
（1）单母线不分段接线 ① 结构：如图。 ② 特点：接线简单清晰，使用设 备少，经济性比较好，发生误操 作的可能性小。可靠性和灵活性 差。当电源线路、母线或母线隔 离开关发生故障或进行检修时， 全部用户供电中断。 ③ 适用范围：三级负荷，有备用 电源的二级负荷。
（2）单母线分段接线
主接线实例
1. 独立变电所主接线 该变电所一路电缆线路进线，装两台S9-800kVA 10/0.4/0.23kV变压 器，选用5台 KGN-10型固定式开关柜，其中进线柜、计量柜和电压互感 器、避雷器柜各1只，馈线柜2只。
3.4 变电所常用的电气设备
3.4.1 高压断路器
1. 2. 3. 4. 作用：正常工作时断开和接通负荷电流；短路时断开短路电流。 图形符号： 文字符号：QF 型号：
2. 型号及含义：
3. 变压器型号的选择 根据使用要求和工作环境选择变压器型号，应选用低损耗节能型 变压器S9系列或S10系列）； 对于高层建筑、地下建筑等对消防要求 较高场所，应采用干式电力变压器（SC6，SG10系列）；对电网电 压波动较大、电能质量要求较高时，采用有载调压电力变压器（SZ7 系列）。
* 1- 高压配电室；2- 变压器室；3- 低压配电室；4- 值班室；5- 高压电容器室。
变配电所的结构
1．变压器室 变压器室的结构设计要考虑变压器的安装方式(地平抬高方 式或不抬高)、变压器的推进方式（宽面推进或窄面推进）、进 线方式（架空或电缆）、进线方向、高压侧进线开关、通风、防 火和安全以及变压器的容量和外型尺寸。 （1）变压器室的尺寸：变压器外轮廓与墙壁的净距； （2）变压器室的通风； （3）贮油池； （4）变压器室的门朝外开； （5）变压器室的防火； （6）每台变压器都放在独立的变压器室里
GN8—10／600型高压隔离开关
1上接线端子，2静触头，3闸刀，4绝缘套管，5下接线端子，6框架，7转轴， 8拐臂，9升降瓷瓶，10支柱瓷瓶
4.4.3 高压负荷开关
1. 2. 3. 4. 作用：通断负荷电流和过负荷电流。 图形符号： 文字符号：QL 型号：
5. 种类和结构 户内式：FN3-10RT 户外式：FW8-10/400
二、对变配电所主接线的要求
变电所的主接线是实现电能输送和分配的一种电气接 线， 1 安全 2 可靠 3 灵活 4 经济
供电方式
放射式
树干式
环形供电式
高压常用主接线
1．线路—变压器组接线
① 结构：当只有一路电源供电线路和 一台变压器时，可采用线路—变压器组接 线。 ② 特点：接线简单，所用电气设备少， 配电装置简单，节约建设投资。该单元中 任一设备发生故障时，变电所全部停电， 可靠性不高。 ③ 适用范围：小容量三级负荷、小型工 厂或非生产性用户。
3.2.2 变电所的位置确定
变电所的位置选择应根据选择原则 ， 1．总降压变电所位置选择的原则 （1）靠近负荷中心； 经济 （2）考虑电源的进线方向，偏向电源侧； （3）进出线方便； 方便 （4）设备吊装运输方便； （5）不应防碍企业的发展，要考虑扩建的可能性； （6）不宜设在多尘或有腐蚀性气体的场所； （7）不应设在有剧烈震动和高温场所； （8）不应设在地势低洼和可能积水的场所； 安全 （9）不应设在有爆炸危险区域。
5. 种类和结构 ① 少油断路器 ② SF6 断路器 ③ 真空断路器
油仅作灭弧介质 利用SF6气体作为绝缘和灭弧介质 “真空”作为绝缘和灭弧介质
5、高压断路器（QF）
能通断负荷电流和短路电流，并能在保护装置作用下 切除短路故障。
SNl0—10型高压少油断路器 1铝帽，2上接线端子，3油标，4绝缘筒，5下接线端子，6基座，7主轴，8框架，9断路弹簧
（1）高压配电电压 （2）低压配电电压
3.2 变电所的配置
3.2.1 变电所的类型
按所处位置
一. 独立变电所 6～10/0.4/0.23kV
二.附设变配电所 附设变电所是利用车间的一面或两面墙壁，而其变压器室的大门 朝外开，如图4-45所示。
地下变配电所
5. 柱上变电所 变电器安装在室外电杆上，适用于315KVA及以下变压器，常用于居 民区、用电负荷小的用电单位。 6. 组合式变电所
计算负荷（kVA） 供电最大距离（m） 180 320 240 230 320 175
SN ≥ SC SN ≥ SC（Ⅰ+Ⅱ）
320以上 单独设变电所
例 某一10/0.4kV车间变电所，总计算负荷为 1350 kVA，其中一、二级负荷680kVA。选择变 压器的台数和容量。
解：该车间变电所有一、二级负荷，故宜选择两台变压 器。 任一台变压器单独运行时，要满足60% ~ 70%的负 荷，即 SN =（0.6~ 0.7）×1350kVA = 810kVA ~ 954 kVA 且任一台变压器应满足SN≥680 kVA， 因此，可选 两台容量均为1000 kVA的变压器，具体型号为S91000/10。
GG-1A(F)型固定式高压开关设备
KYN28A-12(Z)B型铠装移开式交流金属开关设备
3．低压配电室 （1）低压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。 （2）低压配电室的门应向外开，长度超过8米时应设两个门。 （3）低压配电室的耐火等级不应低于三级。
3.3 变压器的选择
