液晶屏、逻辑板故障判断
逻辑板损坏后常见的故障现象有黑屏知识分享
逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下： 1．正确的供电电压 逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。
只有该电压正常，逻辑板才可能正常工作。
逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号 在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压 不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。
许多逻辑板均标有上述四种电压的测试点。
VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压 LVDS 信号格式有VESA 格式和JEIDA 格式两种。
一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。
该选择电压一般有0V 、3.3V 、5v 和12V 几种。
5．正确的帧频选择电压 部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理 82液晶电视逻辑板的原理 58液晶显示器编程器的操 31液晶屏逻辑板关键测试 23液晶显示屏及其驱动原 22TFT 液晶显示屏原理 21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章 电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍 系统 内存(EEPROM) 刷屏数据 IIC 总线进入汇编 看图辨故障 错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备 彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电 屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。

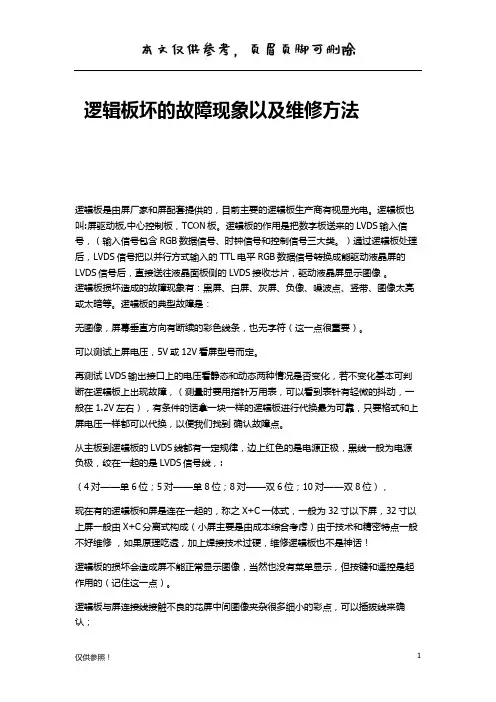

逻辑板坏的故障现象以及维修方法(借鉴材料)
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；
逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
4。测IC信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；
5。检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
其实液晶电视逻辑板，除了液晶屏LVDS程序出故障外，其它故障还是好维修的。
所以我根据网友们的要求，去掉繁琐的内容，用通俗易懂的语言把液晶电视逻辑板维修思路，首先在中国家电维修ቤተ መጻሕፍቲ ባይዱ发表。
（2）检测逻辑板上由电源输入的电压是否正常，若输入电压正常，说明电源供电电路工作正常。
（3）检测逻辑板上屏线接口输出的液晶屏驱动信号波型是否正常，若无正常的液晶屏驱动信号波型输出，则有可能是逻辑板电路有故障。
（二）怎样快速判断液晶电视逻辑板电路有故障
液晶电视逻辑板电路是否有故障，必须通过对各种相关信号进行检测才能判别，并且只有根据检测结果进行分析才能确认故障。下面是快速判断液晶电视逻辑板电路有故障的方法：
（1）检测逻辑板上，由数字图像处理电路送来的输入视频信号波型是否正常，若有正常的波型输入，说明前面的数字图像处理电路工作正常。
逻辑板维修总结（检修思路）
1。外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；
2。测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；
3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；
液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏简易判断方法
液晶屏逻辑板和屏坏的简易判断方法如下：
1. 观察显示屏的表现：如果显示屏没有显示任何内容或出现颜色异常、图像模糊、闪烁等现象，可能是液晶屏本身损坏。
2. 触摸屏功能判断：如果触摸屏功能无法正常使用，可能是液晶屏逻辑板出现问题。
3. 外部检查：检查液晶屏周围是否有明显的物理损坏，如碎裂、碰撞造成的变形等。
4. 连接线检查：检查液晶屏逻辑板与主板之间的连接线是否松动或断裂。
若以上简易判断方法无法确定问题所在，建议寻求专业的维修人员或服务中心进行进一步诊断和处理。

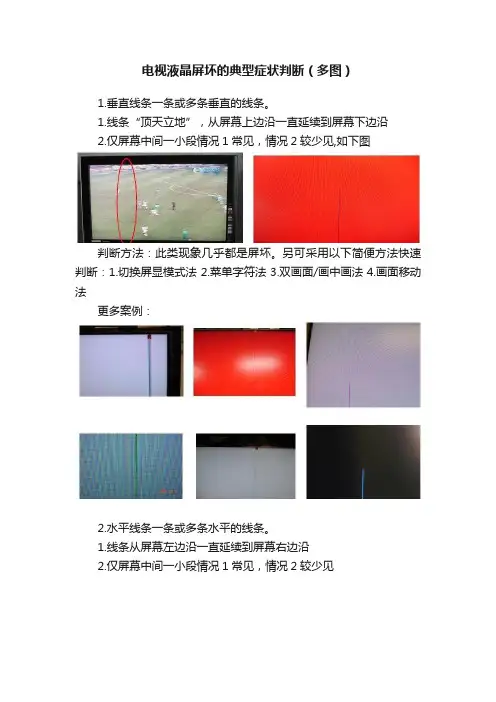

电视液晶屏坏的典型症状判断（多图）
电视液晶屏坏的典型症状判断（多图）1.垂直线条一条或多条垂直的线条。
1.线条“顶天立地”，从屏幕上边沿一直延续到屏幕下边沿2.仅屏幕中间一小段情况1常见，情况2较少见,如下图判断方法：此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法更多案例：2.水平线条一条或多条水平的线条。
1.线条从屏幕左边沿一直延续到屏幕右边沿2.仅屏幕中间一小段情况1常见，情况2较少见判断方法：此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.菜单字符法2.双画面/画中画法3.画面移动法因为是水平线条，故切换屏显模式法已无法应用更多案例：3.阴影1.屏幕角上阴影2.屏幕两侧垂直分布的阴影3.屏幕水平分布的阴影判断方法：此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法更多案例：此例为一水平阴影对于处于角部的阴影，双画面/图像冻结法可简便有效的做出是否屏坏的判断。
如图所示案例，主画面左下角阴影，而小画面的左下角正常，确定为屏坏4.垂直色带一条或多条垂直的色带，从屏幕上沿延续到下沿判断方法：此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法4.画面移动法4.”漏液“状的色斑由高原地区的低气压引起。
如果在平原地区出现该现象，则是其它原因造成的。
需另外调查。
案例：5.以屏幕垂直中心线为界，屏幕左右两边的颜色表现出现差异，一半正常，另一半颜色异常判断方法：此类现象几乎都是屏坏。
另可采用以下简便方法快速判断：1.切换屏显模式法2.菜单字符法3.双画面/画中画法更多案例：以上几种为比较常见的屏坏症状。
对于以上症状的屏，屏坏的可能性非常大，同时灵活采用几个辅助方法来做快速准确的判断。
下面介绍一下可能是屏坏，也可能是数字信号处理板部分不良引发的故障。
逻辑板的典型故障
逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）1。
外观检查看主芯片电源IC 滤波电容等易损元件是否存在明显烧黑或颜色异常等；2。
测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；3、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V ；2.5V；1.8V,1.2V 等，③V AA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM 6V)；4。
测IC 信号线对地阻值LVDS DDR与主芯片之间数据交换是否有不良；5。
检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
液晶电视常见屏体故障判断方法
液晶电视常见屏体故障判断方法故障一：此故障为屏线坏或配屏不对，导致花屏重影，故障出现不规律，热机或冷机，活动屏线可能故障更明显，主板大块或排阻虚焊也出此故障。
解决方案：1、进工厂看屏参是否准确；2、按压大块、排阻，是否正常。
3、更换屏线。
故障二：该故障一般为屏线坏屏线脏、逻辑板坏LG屏较多。
此故障一般为进液体腐蚀或逻辑板坏造成，遇到此故障需拆机检查是否进液体导致。
（左侧密集竖线处可能腐蚀造成屏体断线，修复率低。
）故障分析：1、更换屏线；2、将逻辑板与屏之间软排线分别断开判断哪侧损坏。
故障三：中间有白色竖带（早期开机画面）或竖线（后期开机画面），竖带还走竖线变颜色；故障分析：逻辑板坏，无VGH。
正常电压为VGH:27V;VGL:-6V故障四：该故障热机坏，花屏、闪。
故障分析：屏线坏，更换屏线。
左侧为LVDS信号，损坏花屏；右侧为屏供电，损坏灰屏、闪。
故障五：该故障为左侧横线，热机从左向右慢慢灰屏。
故障分析：此故障实为左侧PCB板G端腐蚀，需在用户家拆机当场检查是否腐蚀故障六：现象为右侧满屏竖彩线。
故障分析：液体腐蚀PCB板修复可能性大。
故障七：进液体无法修复故障常表现为竖线较密，比正常线粗，活动COF没有反应等，修复率会大大降低故障八：屏上有个亮点，从亮点出有竖线或横线，实为屏碎。
多为受外力碰撞引起故障九：竖带的很有可能是腐蚀的，拆机检查E82/83,E600,E700/750/760较多50E690U出现一下3种故障工程师可以自己在用户家直接修复，把机器右边8个COF全部撕掉，也就是撕掉没有灯条的那边的COF（热机5分钟用手摸屏体可以知道灯条在那边）或者断开法判断：断开驱动板排线可以知道是左边坏还是右边坏撕掉坏的那边COF第一种现象：如图所示断开右边的驱动板线后左边画面正常，说明右边COF坏，也就是没灯条的那边COF坏了,把机器右边8个COF全部撕掉如图以下3个故障50E690U的机器撕掉右边COF都能正常以下3个故障50E690U的机器撕掉右边COF都能正常注意：以上四种故障只限制于50E690U机器屏体，其它机器都不能撕掉COF。
液晶电视逻辑板的维修经验
液晶电视逻辑板的维修经验文档编制序号：[KK8UY-LL9IO69-TTO6M3-MTOL89-FTT688]逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在1.2V左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小，保险有无开路；三、测电压测各供电测度点电是否正常（①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等，③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V)；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良。
液晶屏逻辑板维修电阻检测法、上电测试法、对照法
液晶屏逻辑板维修电阻检测法、上电测试法、对照法
液晶屏逻辑板维修方法有以下三种:
1．电阻检测法
在逻辑板不通电的情况下进行检测，主要检查逻辑板上的保险电阻是否开路，逻辑板上相关集成电路的电源脚和地间是否击穿，逻辑板上的三极管是否漏电或不良。
2．对照法
因上游厂家对屏上组件资料进行控制，目前没有多少逻辑板电路图可参考。
实修时，可拿一块同型号好的逻辑板与坏逻辑板进行对比测试。
这样既可获得一手维修资料，也有助于查找故障元件。
3．上电测试法
上电测试主要检测以下关键点：
(1)检查上屏电压是否正常（不同型号屏的上屏电压存在差异，上屏电压主要有5V 或12V 两种）。
(2)检查逻辑板上DC/DC 转换电路产生的3.3V、2.5V 或1.8V 供电是否正常（不同屏厂家的标注不相同，如AUT420HW04 屏逻辑板上3.3V 用“V3D3”标注）。
(3)检查逻辑板上DC/DC 转换电路产生的VDA 电压是否正常，该电压通常在15.8V 左右。
注意：不同屏厂家的标注不相同，电压也有些差异，如AUT420HW04屏逻辑板上用AVDD 标注，电压为15.81V。
“奇美”32寸液晶屏逻辑板(TCON)电路分析及故障检修(一、电路原理部分)
“奇美”32寸液晶屏逻辑板（TCON）电路分析及故障检修（一、电路原理部分）2012年2月3日郝铭发表评论阅读评论本文是对常见的“奇美”32寸液晶屏逻辑板（V315B3-LN1 REV.C1），俗称TCON板的组成、结构、电路进行了详细的介绍，并对关键的单元电路进行了分析，弄懂电路的组成结构、分析透彻工作原理对其它任何液晶屏的逻辑驱动电路可以起到举一反三的效果。
一、什么是时序控制电路，时序控制电路在液晶屏中的作用CRT伴随着电视的发明已经近一个世纪，在上个世纪的七十年中，活动视频图像信号的传输技术在不断的进步，但是终端图像的显示器件一直是采用的是CRT。
这样几乎所有的视频图像信号的结构、标准均以CRT的显示特点而设计、制定的，这个专门为CRT显示制定的视频图像信号一直沿用至今。
CRT的显示特点是利用荧光粉的余晖，把顺序着屏的像素信号采用行、场扫描的方式组合成图像，图1.1所示。
为了适应CRT的这个显示特点，在发送端也利用扫描的方式在行、场同步信号控制下把图像分解成一个个像素，并按照时间的先后顺序的传送；并且以一行像素和一场像素的间隔插入行同步和场同步信号等，这是一个模拟信号，是一个随时间变化的单值函数，是一个像素随时间串行排列的图像信号。
图1.1 图1.2目前的液晶电视机均采用TFT液晶屏作为图像显示器件；这是一种从结构上，原理上完全不同于CRT的显示器件，它是一种需要行、列驱动的矩阵显示方式，图1.2所示。
其图像显示驱动方式也完全不同于CRT图像显示驱动方式，但是液晶屏所显示的视频图像信号确仍然是原来专门为CRT设计、制定的视频图像信号，因为目前所有的视频图像信号源标准还是上个世纪；视频图像信号源的标准。
现在的问题是；液晶屏能直接显示原来CRT显示的信号标准吗？回答是否定的；不能。
但是只要在液晶屏的前端设置一个特殊的转换电路，图1.2中所示的“时序控制器”，就可以实现采用液晶屏就能显示只有CRT能显示的图像信号。
液晶屏维修高手：牢记逻辑板这五个关键测试点
液晶屏维修高手：牢记逻辑板这五个关键测试点液晶屏驱动板（逻辑板）损坏后常见的故障有黑屏、白屏、灰屏、噪波点、负像、竖带、图像太亮或太暗等。
在实际检修中，因时序控制芯片内部灌有程序，加之这类芯片购买难且不易更换，一般情况下对此电路不做元件级维修，对该板检查的重点主要是TFT偏压电路以及伽玛校正电路，其关键测试点如下：一、正常的供电电压逻辑板的供电电压（俗称上屏电压）常见有+3.3V、+5V、+12V，少数机为18V，这一电压来自信号板，与一只保险电阻或贴片保险相连。
只有该电压正常，逻辑板才能正常工作。
逻辑板供电电压的测试点一般有一保险电阻相连。
二、正确的LVDS信号检修时一般可通过测量逻辑板LVDS信号输入端的直流电压来大致判断有无LVDS信号，正常值约在1V左右，当然具备示波器的、测试波形就更容易判断信号的有无以及畸变等信息。
三、正确的VGH、VGL、VDD、VDA（或VCC）电压不同型号的逻辑板的VGH、VGL、VDD、VDA电压值各不相同，其中，VGH电压通常在18V-27V之间，VGL电压通常在负5.3V-6.3之间，VDD电压一般在15V左右，VDA或VCC电压一般为3.3V。
多数逻辑板均标有上述四个电压测试点。
VDD、或VCC电压可能有多个值，一般通过测量TFT偏压电路外围电感或稳压块脚电压来判断。
四、正确的液晶屏信号格式选择电压LVDS信号格式有VESA格式和JEIDA格式两种。
一半靠近LVDS 插座会有2只选择LVDS格式的电阻，平根据屏的要求来选择其阻值，使格式选择端口的电压与屏对应。
一般由0V、3.3V、5V、和12V几种。
五、正确的幁频选择电压检修中注意部分液晶屏（如奇美屏）设有幁频选择端口，以选择液屏的显示频率是50HZ或是60HZ，以适应输入信号的幁频。
如果该端口的选择电压错误、屏的显示频率和输入信号的幁频不相同，会出现无显示的故障，请注意。
附加：在检修中还要注意程序是否正确，也就是大家说的（屏参）数据是否与所用屏对应。
液晶显示屏逻辑板关键测试点
实修时，若测得VGH、VGL、VDD、VDA电压中某一组电压偏低，则检查相应电压变换元件及后级负载；若四组电压均无输出，说明直流电压变换控制芯片未工作，这时可通过测量续流二流管两端压降来判断，正常时应有数十伏特的压降，例如：460HSC4LV3.5型逻辑板在正常工作时，D4、D5两端电压分别为66.1V和OV；D8两端电压分别为15.2V和78.9V。
实修时，若发现某一路灰度等级电压发生突变（不满足递增或递减规律），则对该路电压的分压元件进行检查；若所有灰度等级电压均不正常（故障现象多为图像呈负像或无层次），这时先检查伽马校正芯片的供电及外围元件，最后代换伽马校正芯片。
另外，该部分电路还有一个关键测试点，即VCOM电压。该电压为伽马校正芯片内部D/A转换输出输出灰度等级基准电压，其值约为VDA值的电压形成电路对VDA电压进行分压产生多组电压，送往液晶屏内部的行列驱动电路。这些电压常称为灰度等级电压，又称“伽马电压”，在板上的标注为VGAMA×、GMAx或VG×等。
正常工作时，这些灰度等级电压介于OV与VDA电压值之间，呈递增或递减变化，例如：图8所示逻辑板的灰度等级电压具体值见下表。很明显，该类电压呈递减规律变化。其中，VGAMA1的值为15.53V，略低于VDA(15.95V)；VGAMA22的值为0.32V，已接近0V。
2．VGH、VGL、VDD、VDA电压VGH、VCJL、VDD和VDA电压均由直流变换电路产生，在大多数逻辑板上均标注有相应的测试点。其中，VGH为TFT开启电压，其值通常在18V～27V之间；VGL为TFT关闭电压，其值为负值，通常在-6.5V～-5V之间；VDD(有些板上标注为VCC)为数字电路的工作电压，既供给逻辑板上的信号处理电路，还供给屏内部电路，典型值为3.3V；VDA（有些板上标注为VDDA、AVDD、VS等）一是供给灰度电压形成电路，作来基准电压；二是供给屏内部的行、列驱动电路，正常值在15V左右。
液晶屏一般故障检修方法
的故障
3
b.逻辑板：将主板提供过来的数字信号转换成为控制液晶屏透光或阻挡光线透过的 逻辑信号
检修方法： 1、黑屏（背光板亮），这种故障一般为逻辑板不良 2、画面有噪点或者有图像出现色斑。这种故障一般为逻辑板不良
C.显示屏：控制光线透过或不让光线透过（显示屏不良不作维修）
备注：
液晶屏的组成比较简单，维修只要围绕着背光板和逻辑板来维修就可以
3.信号缓存电路，一般是由一个或两个缓存器组成。如果缓存器不良，可 能画面会有斑状干扰，类似于癣状画面。
4.逻辑板由于电压较低，元件不良故障不为多见，无论是黑屏还是画面有 癣状干扰等，最重要的就是电路和连接正常。所以排线的检查尤为重 要。排线由于引脚多容易有虚焊或者连接不实。多数故障检查排线或 者重新插一次就有可能正常。有的排线插座由于几次插拔会出现虚焊， 补焊即可。
三）驱动板之黑屏（背光板闪一下黑屏） 1. 背光板等源闪一下黑屏，一般为高压逆变和保护电路故障。在此故障中高 压逆变器损坏较多,可以通过多个变压器的对比阻值测量来判定不良部位.
10
2.还一种是保护电路故障，保护电路一般在驱动板的上下两端或者各个变压器的 输入端。由于没有图纸，多采用对比阻值测量维修。通过不同的变压器的保护电 路的关键点阻值来逐步判断故障元件
13
14
四．备注
液晶屏由于没有图纸以及比较娇贵，所以在维修最好不要带电维修，宜 采用电阻测量维修法。 在维修时最好戴上防静电手腕，或者在维修前洗一下手，用湿手巾擦一 下手或身上。放一下静电。以免引不必要的故障 由于难找到原型号的元件，在进行元件的代换时，尽量用规格相近的元 件。在代换保险丝时，要注意保险丝的额定电压和电流，不要用相差过 多的代替，更不能用短路线代替。
逻辑板损坏后常见的故障现象有黑屏
逻辑板损坏后常见的故障现象有黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
在实际维修中，因时序控制芯片内部写有程序，加之这类芯片难以买到，且不易更换，一般不对此部分电路作元件级维修，检查的重点主要是TFT 偏压电路和伽马校正电路，其关键测试点如下：1．正确的供电电压逻辑板的供电电压（常称上屏电压）有+3.3V 、+5V 或+12V ，极少数为+18V ，这个电压来自信号板，与一只保险电阻或贴片保险管相连。
只有该电压正常，逻辑板才可能正常工作。
逻辑板的供电电压的测试点常选择在保险电阻一端。
2、正确的LVDS 信号在实际检修时，一般可通过测量逻辑板LVDS 信号输入端的直流电压来大致判断有无LVDS 信号，正常值一般在1V 左右。
3．正确的VGH 、VGL 、VDD 、VDA(或v CC )电压不同型号的逻辑板的VGH 、VGL 、VDD 、VDA(或vcc)电压值各不相同，其中，VGH 电压通常在18V ～27V 之间，VGL 电压通常在-5.3V ～-6.3V 之间，VDD 电压一般在15V 左右，VDA(或VCC)电压一般为3.3V 。
许多逻辑板均标有上述四种电压的测试点。
VD D 、VDA(或vcc)电压可能有多个值，一般通过测量T FT 偏压电路外围电感或稳压块的引脚电压来判断。
4、正确的液晶屏信号格式选择电压LVDS 信号格式有VESA 格式和JEIDA 格式两种。
一般在靠近LVDS 插座处会有2只选择LVDS 格式的电阻，根据液晶屏的要求来选择其阻值，使格式选择端口的电压与屏对应。
该选择电压一般有0V 、3.3V 、5v 和12V 几种。
5．正确的帧频选择电压部分液晶屏（如奇美屏）设有帧频选择端口，以Digg 排行 90液晶显示器的基本知识 88液晶显示器结构原理82液晶电视逻辑板的原理58液晶显示器编程器的操31液晶屏逻辑板关键测试23液晶显示屏及其驱动原 22TFT 液晶显示屏原理21液晶屏的常见故障及维 21液晶面板（液晶屏）的 21什么是等离子电视 ? 专题文章电路图纸 国产彩电 外阜彩电 维修手册全集 单元电路介绍系统 内存(EEPROM) 刷屏数据IIC 总线进入汇编 看图辨故障错误 检修代码 贴片元器件 维修技巧及分析 厨卫设备彩电特殊故障的检修 解童锁 冷冻 空调设备 小 家 电屡烧元件原因及解决 前车之鉴 接触不良故障的查选择液晶屏的显示频率是50Hz 还是60Hz ，以适应输入信号的帧频。
液晶电视逻辑板故障
液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
逻辑板实物图：视显光电-逻辑板领先品牌一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。
2、调节显示器时菜单乱码，更换主芯片或者存储器。
长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ， 25V左右电压为0 ，即为白屏。
常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美 V260B1-L07 屏，黑屏,测从数字板过来的 5V 正常，5V 经供电经电感 LP1，二极管 DP11，MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V，查此电压不对，更换电感 LP1 后故障排除。
三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上， LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；五、MS18 机芯在更换不同的屏时如出现负像，可以把数字板上 LVDS 插座的第 39 脚接线取下，如原来是高电平可接地，原来是低电平可接到 3.3V 就可以了，就不用再更改电阻 R316、 R317 了。
(合肥分公司张磊提供)一、机型：L32M61B 机芯：LCD-MS88 机芯烧大电容通电，PFC 工作了就烧大电容，电压瞬间达到 500V 左右，待机很正常原因：J6 位号那颗精密电阻 470K 坏。
液晶屏逻辑板和屏坏简易判断及检修
屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，主要是因为逻辑板是随屏一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，很多维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，通过维修实例、维修技巧及经验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，以增强大家勇于实践的信心，打破其不可维修的神话。
屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的 LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。
逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。
白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，1、屏供电电压是5V或者是12V，2、VGH: Vgatehigh,是指gate级的高电位,也就是打开gate级的电压。
18V---24v3、VGL: Vgatelow,是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl; -6v---- -7vVGH是由5V或12V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压18V或者是24V，由屏而定。
VGL负7V，它也是由DC---DC变换电路输出的。
一般屏电路这三个电压都正常，最后才考虑主芯片；一般屏的DC变换电路，第一要检查的就是滤波电容，第二个就是DC---DC电路，IC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。
实战维修液晶屏维修方法逻辑板维修经验几十列
实战维修，液晶屏维修方法，逻辑板维修经验几十列HSD190MGW1-AXX屏拖影严重与开机花屏横竖线的维修方法近日接到一个优派VA1903MB液晶屏，有时一次能正常图像的，但一关屏再开机又是线了。
经网上查找次料，很多人的HSD190MGW1屏都是拖尾严重的通病。
经本人的总结经验如下屏前左下角有6个检测点，主要是测量由上到下数的5、6点的检测点，第5点正常值是，第6点的正常值是负.第5点电压不正常就会引起屏拖尾严重。
第6点电压不正常就会引起开机花屏横竖线或有1/3横竖线的问题。
这两个电压在屏上都可以找到，VGL = VGH-M=我是找根很小的漆包线一头去漆，不要太长哦！找一快黑色的软胶能压缩的那种，在DVD机上用来顶住机盖或主板的那种，只要能压缩的不导电的就可以了，不用调什么导电胶了，切成高度要高一点因为要借助屏的金属架的压力把漆包线和检测点接通。
放的时候你找点双面粘胶粘到软胶的一面上，放好漆包的和检测点的位置，然后把有粘胶的一面粘下去就好了。
再用屏的金属架压住装上缧丝就OK了。
这块屏可能很多人都遇到过，图像反应巨慢！且色彩失真，论坛里也有前辈谈论过解决办法就是飞线VGH-M 电压到屏，看似简单，难就难在玻璃屏上如何固定飞线，今日刚好花了50块钱回收一台19宽屏冠捷就是这个故障，看了论坛里前辈们用的是碳粉调和胶的办法，估计很多人都失败而放弃了！手里有导电银漆，本店以修本为主，修液晶为辅的业务，于是发挥了导电银漆的威力，终极解决这类故障！REV:1屏，通电试机先是白屏然后慢慢色彩出现。
最后到一定程度就是色彩失真拆开盖位于屏的左下角有六个测试点，从上往下我量的电压为。
对照网上别人所测的电压，参考了下有几处不对，不知道他的是不是对的，我也不管这么多了，以从上往下第五组电压，认为这组电压不对，便想飞线VGH-M 22V,飞线到V处。
刷，OK。
此前曾经修好过一个过样的屏。
只是故障现象有所不同。
现象为白屏，上半部三分之一处所测电压值分别为（最上面第一点）,,,,，（注：从上往下），怀疑负压没有到屏上，因此从VGL点（-10V）飞线试触最上面三个点，因为三个点的电压都为2V，分别试触最上面一、二、三点后开机屏幕非常的亮，当试到第四点（从上面数第四从下面数第三点）时刷~~~ ，呵呵。
液晶彩电逻辑板好坏的判断技巧
液晶彩电逻辑板好坏的判断技巧逻辑板和液晶屏是严格配套的。
逻辑板又叫屏驱动板、中心控制板或TCON板。
LVDS液晶屏的逻辑板接收到数字板送来的LVDS信号（包含RGB数据信号、时钟信号和控制信号三大类），TTL液晶屏的逻辑板接收以并行方式输入的TTL信号(RGB数据)。
逻辑板的作用便是将接收的信号转换成能驱动液晶屏的信号，并直接送给液晶面板内部的接收芯片，在行、列驱动的作用下驱动液晶屏显示图像。
逻辑板的正常工作一是要有正确的供电，即常说的上屏，具体电压值与屏型号有关，一般为+3.3V、+5V或+12V，这个电压来自信号板，并与逻辑板上保险相连；二是要有正常的LVDS数据信号及相关控制电压。
在通常情况下，逻辑板上LVDS数据信号的直流电压为1.1V 左右。
逻辑板损坏后的故障现象有：黑屏（背光亮）、白屏、灰屏、负像、噪波点、竖带、图像层次不清（差）等。
值得一提的是：逻辑板出故障后不会影响信号板的工作，即此时的伴音应是正常的，遥控和按键的各项操作也应是正常的；一般也不会影响背光灯驱动板的工作，即背光可以正常点亮，但个别液晶屏的逻辑板与背光灯驱动板之间有连线，若逻辑板不工作也会造成背光板工作不正常。
实修时，可先拔下这两者之间的连线试机判断。
另外，若逻辑板故障造成液晶屏显示图像混乱（又称“花屏”），一般也会无法正常显示菜单字符，从而出现乱码现象。
在实际检修中，逻辑板的好坏判定常采用故障现象与测试相结合的方法来综合判定。
逻辑板的故障现象主要分为三大类：一是无图像（黑屏、白屏或灰屏），二是图像异常（负像、噪波点或无层次），三是图像上有竖带，下面分别进行介绍。
故障现象1：无图像。
分析检修：此类故障多为逻辑板无供电电压所致。
由于屏制造过程不同，一般26英寸及其以上的屏在逻辑板没有供电电压时会黑屏，由于此时背光灯亮，有时会表现为灰屏；26英寸以下的屏通常表现为白屏。
实修时应首先检查逻辑板的供电电压是否正常。
若电压正常，说明信号板的供电电路工作正常，这时检查逻辑板上的保险是否熔断。
液晶屏逻辑板和屏坏简易判断及检修
主要是因为逻辑板是随屏屏电路就是逻辑板，一直以来都被很多师傅误以为是不可维修的，一起由液晶屏厂家一起提供，厂家出于对技术的保密，其相关资料很少，加之接触的少，因很多此对逻辑板的组成和工作原理也是甚是模糊不清，所以被误认为逻辑板是不可维修的，维修技巧及经通过维修实例、维修工把逻辑板电路故障判为屏坏，针对这种认识上的误解，以增强大家勇验交流供大家参考，以便让大家对逻辑板电路的工作原理有一个初步的认识，于实践的信心，打破其不可维修的神话。
屏逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对，屏参可通过总线调整即可恢复着正常图像，不在本讨论范围之内，以下说的是指排线正常情况下的检修过程和原理。
逻辑板电路有的电视机是单独的一块电路板，有的和屏连接在一起，单独的逻辑板可以摘板维修，和屏连接在一起的维修过程中一定小心，避免碰伤或高温损坏菲林模组和液晶屏幕。
．白屏故障在实际维修中占有相当大的比例，遇到白屏故障首先要检查3个电压，，或者是12V、屏供电电压是15V18V---24v 级的电压。
级的高电位、2VGH: Vgatehigh,是指gate,也就是打开gate,gate级的低电位,也就是关闭级的电压,在二阶驱动时此电压有效gate3、VGL: Vgatelow,是Vgoffl; -6v---- -7v在三阶驱动时,此电压只是用来产生或12V18V的屏供电电压经过一个DC----DC变换电路输出的后产生的电压是由VGH5V或变换电路输出的。
一般屏电路这三个，它也是由7VDC---DC，由屏而定。
者是24VVGL负变换电路，第一要检查的就是滤波电容，第电压都正常，最后才考虑主芯片；一般屏的DC坏的多，检查以上几步如果还不能修好，建议直接更换逻辑板，电路，IC二个就是DC---DC 如果是一体屏，那就只有更换屏了，伽马校正电路故障率不是很高，故也不讨论。
如何判断液晶电视逻辑板故障还是屏故障
如何判断液晶电视逻辑板故障还是屏故障
匿名用户 1级
2015-08-23 回答
一般可以通过电视机屏幕显示的画面进行判断：1、如果液晶电视机的逻辑板故障，通常屏幕显示会出现：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等，不同的液晶屏一般需要选择不同的LVDS 程序，当程序不匹配时多会出现彩色不对或图像不正常等现象，也就是通常说的屏参不对。
2、如果液晶电视机的屏幕故障，则通常有以下几种现象：（1）屏幕上显示出垂直线条：一条或多条垂直的线条。
（2）屏幕上显示出水平线条：一条或多条水平的线条。
（3）画面显示有阴影：屏幕角上阴影、屏幕两侧垂直分布的阴影、屏幕水平分布的阴影等。
（4）屏幕上显示出垂直色带：一条或多条垂直的色带，从屏幕上沿延续到下沿。
3、通常液晶电视机的逻辑板故障时可以修复的，而显示屏故障则无法修复，需要换屏才能恢复正常；如果电视机出现上述两类故障，建议用户及时联系电视机的售后服务对电视机进行检修即可。
15。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三人行，必有我师
黑屏或白屏问题
首先也需要判断故障在信号处理部分还是 TCON部分。有条件的可以通过测量连接信 号处理部分和TCON部分之间的LVDS信 号，来判断故障范围，如果正常，则怀疑 后端的TCON部分；如果不正常，则检查前 面的信号处理部分。通过测量屏驱动电压 是否正常来判断是否是DC/DC转换电路是 否有故障.
2
QQ：285514459
3/11
三人行，必有我师
屏驱动整体构成
TCON处理组件 液晶面板及驱动组件
背光源组件
3
QQ：285514459
3/11
三人行，必有我师
上面所说的驱动电路（黄色框内），一般维 修是不能修复的区域，如要修复，需要专 用设备维修。 绿色部分是背光源组件区域 蓝色部分就是今天的重点——TCON处理板 （我们常说的逻辑板组件）。 包括：TCON处理电路，一般用一个IC搭配 帧存储器构成。 DC/DC转换电路，把单一电源转换为多路电 压，如20V、15V、3.3V、-7V等。
4 QQ：285514459 3/11
三人行，必有我师
逻辑板整体架构
L V D S TCON RSDS VDD VGH VGL VDDA R S D S
驱动过冲
帧存储器 VCC 多路电压转换器,一般用一 个IC,如TPS65160 来做核心驱动 Gamma驱动 VDD VGH VGL VDDA R S D S
18V 12V 5V
5
QQ：285514459
3/11
三人行，必有我师
6
QQ：285514459
3/11
三人行，必有我师
名词解释
VGH:Vgatehigh,是指gate级的高电位，也就 是打开gate级的电压；很多机器都为15V. VGL:Vgatelow，是gate级的低电位，也就是 关闭gate级的电压，在二阶驱动时此电压有 效，在三阶驱动时，此电压只是用来产生 Vgoffl; 很多机器都为-7V左右. VDD是数字电路的工作电压 ,一般为3.3V。 还有VCOM等电压。
10
QQ：285514459
3/11
三人行，必有我师
TPS65160典型应用图
11 QQ：285514459 3/11
三人行，必有我师
格式变换电路和OD电路
这两部分电路一般都是由一个 IC和帧存储器完成，外围元 器件少。LVDS信号直接输入 块子，转换为RSDS信号直 接输出。
12 QQ：285514459 3/11
14 QQ：285514459 3/11
三人行，必有我师
15
QQ：285514459
3/11
三人行，必有我师
SOURCE驱动IC实物图（CD）
从实物上看，SOURCE驱动外观与GATE驱动一样，只不 过GATE驱动电路是驱动横线。当其中一个SOURCE驱动 开路时，一般出现竖带问题；当其中一个GATE驱动电路 开路是出现横带问题。
三人行，必有我师
在最新的机型中,如LT32710采用的 MST728,可以通过软件设置,直接 输出RSDS信号,相当于把液晶屏组 件上的逻辑板,集成到主板上.这样, 减少了板卡数目,降低成本.
13
QQ：285514459
3/11
三人行，必有我师
逻辑板与SOURCE驱动连接
通过RSDS数据线，与每一个SOURCE驱动（CD）连接
三人行，必有我师
逻辑板介绍
LC-370WX1/LC320W01
1
QQ：285514459
3/11
三人行，必有我师
屏驱动整体构成
液晶屏组件由背光源、液晶屏面板及驱动两大 部分构成。 一大部分。背光源：由逆变器、CCFL灯管、各 类光学透镜构成。见下图的绿色方框内）维修 常见为逆变器不良。 二大类。液晶屏面板及驱动：主要由液晶面板、 面板驱动电路构成。面板驱动电路主要由 GDTE驱动、SOURCE驱动构成。
16 QQ：285514459 3/11
三人行，必有我师
上面介绍的SOURCE驱动和 GATE驱动电路出故障,需要专业 的维修工具,(压屏)一般维修,很难 对FPC线进行更换.
17
QQ：285514459
3/11
三人行，必有我师
故障判断
由于图象处理部分分为信号处理部分和 TCON部分，维修时首先须判断故障范围是 在哪一部分。 基本上可以这样认为：如果故障与信号 源有关（例如TV状态下出现；AV状态OSD屏显都异常，则怀 疑LVDS信号以后部分（包括LVDS线路和 TCON部分）；特别的，如果屏幕出现竖线、 竖带、或左右半屏异常，基本上是TCON部 分的RSDS线附近的问题。
7
QQ：285514459
3/11
三人行，必有我师
TPS65160的内部方框图
8
QQ：285514459
3/11
三人行，必有我师
9
QQ：285514459
3/11
三人行，必有我师
引脚功能
1、FB 高压反馈 2、COMP 比较器输出 3、OS 过压检测 4、SW 驱动输出 5、SW 驱动输出 6、PGND 功率地 7、PGND 功率地 8、SUP 电荷泵驱动供电 9、EN2 使能 10、DRP 电荷泵 11、DRN 负电荷泵 12、FREQ 工作频率控制 13、FBN 反馈的负电荷泵 14、FBP反馈的正电荷泵 15、FBB 16、EN1 17、BOOST 18、SWB 19、NC 20、VINB 21、VINB 22、AVIN 23、GND 24、REF 25、DLY1 26、DLY2 27、GD 28、SS
19
QQ：285514459
3/11
三人行，必有我师
花屏问题
花屏问题有两类:一类是LVDS信号不正常输 入造成的,常表现为图象上有红色或绿色噪 波点. 二类是由于屏驱动电压不正常造成的.
20
QQ：285514459
3/11
