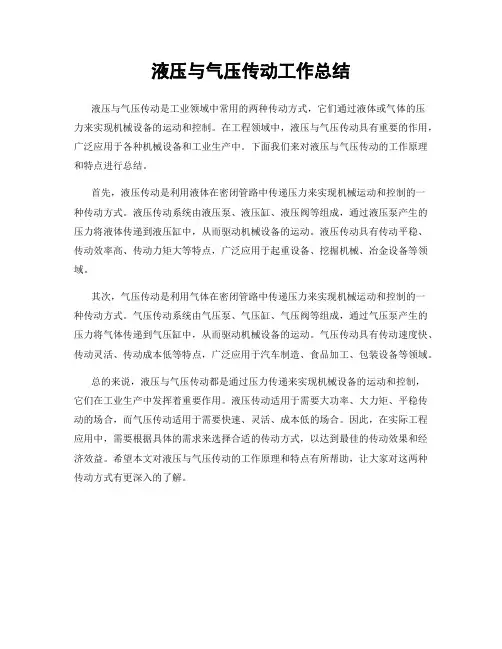

液压与气压传动是工业领域中常用的两种传动方式，它们通过液体或气体的压
力来实现机械设备的运动和控制。

在工程领域中，液压与气压传动具有重要的作用，广泛应用于各种机械设备和工业生产中。

下面我们来对液压与气压传动的工作原理和特点进行总结。

首先，液压传动是利用液体在密闭管路中传递压力来实现机械运动和控制的一
种传动方式。

液压传动系统由液压泵、液压缸、液压阀等组成，通过液压泵产生的压力将液体传递到液压缸中，从而驱动机械设备的运动。

液压传动具有传动平稳、传动效率高、传动力矩大等特点，广泛应用于起重设备、挖掘机械、冶金设备等领域。

其次，气压传动是利用气体在密闭管路中传递压力来实现机械运动和控制的一
种传动方式。

气压传动系统由气压泵、气压缸、气压阀等组成，通过气压泵产生的压力将气体传递到气压缸中，从而驱动机械设备的运动。

气压传动具有传动速度快、传动灵活、传动成本低等特点，广泛应用于汽车制造、食品加工、包装设备等领域。

总的来说，液压与气压传动都是通过压力传递来实现机械设备的运动和控制，
它们在工业生产中发挥着重要作用。

液压传动适用于需要大功率、大力矩、平稳传动的场合，而气压传动适用于需要快速、灵活、成本低的场合。

因此，在实际工程应用中，需要根据具体的需求来选择合适的传动方式，以达到最佳的传动效果和经济效益。

希望本文对液压与气压传动的工作原理和特点有所帮助，让大家对这两种传动方式有更深入的了解。

液压与气压传动总结

液压与气压传动总结引言液压和气压传动作为一种常见的机械传动方式，在工业领域中扮演着重要的角色。

液压传动利用液体的流体力学特性传递动力和控制信号，而气压传动则采用气体的特性进行传递。

本文将对液压和气压传动进行总结，并探讨它们的优缺点以及应用领域。

一、液压传动液压传动利用液体的流体力学原理，通过液压泵将液体压力转换为机械能，再通过液压阀控制液体的流向、压力和流量，从而实现动力传递和执行机构的动作。

液压传动具有以下优点：1.1 高传送功率和承载能力：液压传动可以通过增加液体的压力来提供更高的传送功率，承载能力较大。

1.2 精确控制和灵活性：液压传动可以通过液压阀进行精确控制，实现动作的平稳、精确和可调节。

此外，液压传动系统可以灵活布局，适应不同工作场景的需求。

1.3 反应速度快：由于液体的流体性质，液压传动系统具有快速的反应速度，响应灵敏，适用于需要快速动作的场合。

然而，液压传动也存在一些不足之处：1.4 液压油需求高：液压传动需要使用液压油作为介质，而液压油的使用和处理对于环境和设备要求较高。

1.5 维护成本较高：液压传动系统需要定期更换液压油，并对系统进行维护和保养，维护成本相对较高。

二、气压传动气压传动利用气体的特性，通过空气压缩机将能量转换为气压能，并通过气压控制元件（如气缸和气阀）实现动力传递和执行机构的动作。

气压传动具有以下优点：2.1 安全性高：与液压系统不同，气压传动系统使用空气作为工作介质，不会因为油液泄露而引发火灾等危险，安全性较高。

2.2 维护成本低：相比于液压传动，气压传动的维护成本较低，维护简单方便。

2.3 广泛应用：气压传动在各行业中有着广泛的应用，如自动化生产线、汽车制造、机械加工等。

然而，气压传动也存在一些局限：2.4 承载能力较低：相比于液压传动，气压传动承载能力较低，适用于精度要求不高、动作速度不快的场合。

2.5 传动效率低：气压传动的传动效率较低，能量损失较大。

结语液压传动和气压传动作为常见的机械传动方式，在工业领域中具有广泛的应用。

液压与气动技术期末总结

液压与气动技术期末总结液压与气动技术是现代工业中广泛应用的一种动力传动和控制技术。

它们通过利用液体或气体的压力来实现传动和控制，具有力传递平稳、精度高、可靠性强等优点。

本文将对液压与气动技术的基本原理、应用领域以及未来发展进行总结。

一、液压技术的基本原理与应用1.1基本原理液压技术利用液体的压力来实现力的传递和控制，其基本原理是帕斯卡定律。

帕斯卡定律指出，在封闭的液体中，压力的变化均匀传递到整个液体中。

液压系统包括液压泵、液压缸、液压阀等组成，通过控制液压阀的开关来实现力的传递和控制。

1.2应用领域液压技术在工业生产中应用非常广泛，主要应用于以下领域：(1)工程机械：挖掘机、装载机、起重机等工程机械中的液压系统用于实现机械的运动和动力传递。

(2)汽车工业：汽车制动系统、悬挂系统、转向系统等都采用了液压技术。

(3)航空航天：飞机、航天器中的动力控制系统、起落架系统等都采用了液压技术。

(4)冶金机械：轧机、剪床等冶金机械中的液压系统用于实现金属材料的加工和控制等。

二、气动技术的基本原理与应用2.1基本原理气动技术利用气体的压力来实现力的传递和控制，其基本原理是泵与气动元件的配合工作。

气动系统包括气源、气动执行元件、气动管路等组成，通过控制气源和气动执行元件的开关来实现力的传递和控制。

2.2应用领域气动技术在工业生产中也有广泛应用，主要应用于以下领域：(1)机械加工：气动钻、气动切割工具等用于加工金属材料。

(2)包装行业：气动打包机、气动封口机等用于快速、高效地完成包装工作。

(3)轻工业：气动搬运器、气动升降机等用于轻工业生产线上的物料搬运和升降作业。

(4)电子行业：气动顶针、气动夹具等用于半导体加工或电子装配过程中的定位和固定。

三、液压与气动技术的比较分析液压与气动技术都有自己的优点和局限性，具体比较如下：3.1优点液压技术的优点主要体现在力传递平稳、精度高、可靠性强、承载能力大等方面；气动技术的优点主要体现在工作速度快、响应迅速、无火花、易于控制和维护等方面。

液压传动知识点复习总结

液压与气压传动知识点复习总结〔很全〕一，根本慨念1，液压传动装置由动力元件，控制元件，执行元件，辅助元件和工作介质〔液压油〕组成2，液压系统的压力取决于负载，而执行元件的速度取决于流量，压力和流量是液压系统的两个重要参数其功率N=PQ3, 液体静压力的两个根本特性是:静压力沿作用面法线方向且垂直于受压面;液体中任一点压力大小与方位无关.4，流体在金属圆管道中流动时有层流和紊流两种流态，可由临界雷诺数〔Re=2000～2200〕判别，雷诺数〔Re 〕其公式为Re=VD/υ，〔其中D 为水力直径〕，圆管的水力直径为圆管的经。

5,液体粘度随工作压力增加而增大，随温度增加减少;气体的粘度随温度上升而变大, 而受压力影响小;运动粘度与动力粘度的关系式为ρμν=， 6，流体在等直径管道中流动时有沿程压力损失和局部压力损失，其与流动速度的平方成正比.22ρλv l d p =∆, 22v p ρξ=∆. 层流时的损失可通过理论求得λ=64eR ；湍流时沿程损失其λ与Re 及管壁的粗糙度有关；局部阻力系数ξ由试验确定。

7，忽略粘性和压缩性的流体称理想流体, 在重力场中理想流体定常流动的伯努利方程为γρυ++22P h=C(常数)，即液流任意截面的压力水头，速度水头和位置水头的总和为定值，但可以相互转化。

它是能量守恒定律在流体中的应用;小孔流量公式q=C d A t ρp ∆2,其与粘度根本无关；细长孔流量q=∆ld μπ1284P 。

平板缝隙流量q=p lbh ∆μ123,其与间隙的三次方成正比，与压力的一次与方成正比. 8,流体在管道流动时符合连续性原理,即2111V A V A =,其速度与管道过流面积成反比.流体连续性原理是质量守衡定律在流体中的应用.9,在重力场中,静压力根本方程为P=P gh O ρ+; 压力表示:.绝对压力=大气压力+表压力; 真空度=大气压力-绝对压力. 1Mp=10pa 6，1bar=105pa.10,流体动量定理是研究流体控制体积在外力作用下的动量改变,通常用来求流体对管道和阀件的作用力;其矢量表达式为:F=)(12V V q dtdmv -=ρ；=F 222z y x f f f ++. f z y x f f ,,分别是F 在三个坐标上的图影。

液压与气压传动总结

第一章流体力学基础1、液体因所受压力增高而发生体积缩小的性质称为可压缩性。

2、流体粘性的大小用粘度来衡量。

常用的粘度有三种：即动力粘度、运动粘度、相对粘度。

3、温度对粘度的影响：温度变化使液体内聚力发生变化，因此液体的粘度对温度的变化十分敏感：温度升高，粘度下降。

这一特性称为液体的粘一温特性。

粘一温特性常用粘度指数来度量。

粘度指数高，说明粘度随温度变化小，其粘一温特性好。

4、工作介质的维护关键是控制污染。

实践证明，工作介质被污染是系统发生故障的主要原因，它严重影响着液压系统的可靠性及组件的寿命。

6、根据度量基准的不同，压力有两种表示方法：以绝对零压力作为基准所表示的压力，称为绝对压力；以当地大气压力为基准所表示的压力，称为相对压力(又称：表压力)。

绝大多数测压仪表因其外部均受大气压力作用，所以仪表指示的压力是相对压力。

今后，如不特别指明，液压传动中所提到的压力均为相对压力。

真空度=大气压力一绝对压力7、一般把既无粘性又不可压缩的假想液体称为理想液体。

8、液体流动时，如液体中任何一点的压力、速度和密度都不随时间而变化，便称液体是在作恒定流动；反之，只要压力、速度或密度中有一个参数随时间变化，则液体的流动被称为非恒定流动。

9、连续方程：q =v A=常数或v 1 A 1= v 2 A 2它说明在恒定流动中，通过流管各截面的不可压缩液体的流量是相等的。

10、能量方程又常称伯努利方程理想液体的能量方程实际液体的能量方程11、动量方程：作恒定流动的液体∑F=ρq (β2v 2－β1v 1)12、层流和湍流是两种不同性质的流态。

液体的流动状态可用雷诺数来判别。

νd υRe =液流由层流转变为紊流时的雷诺数和由湍流转变为层流时的雷诺数是不同的，后者数值小。

所以一般都用后者作为判别流动状态的依据，称为临界雷诺数，记作Re cr 。

当雷诺数Re 小于临界雷诺数Re cr 时，液流为层流；反之，液流大多为湍流。

（完整版）液压与气压传动知识总结

（完整版）液压与气压传动知识总结液压与气压传动知识总结1、液压传动的工作原理是（帕斯卡）定律。

即密封容积中的液体既可以传递（力），又可以传递（运动）。

（帕斯卡、力、运动）2、、液压管路中的压力损失可分为两种，一种是（沿程压力损失），一种是（局部压力损失）。

（沿程压力损失、局部压力损失）3、液体的流态分为（层流）和（紊流），判别流态的准则是（雷诺数）。

（层流、紊流、雷诺数）4、我国采用的相对粘度是（恩氏粘度），它是用（恩氏粘度计）测量的。

（恩氏粘度、恩氏粘度计）5、在液压系统中，由于某些原因使液体压力突然急剧上升，形成很高的压力峰值，这种现象称为（液压冲击）。

（液压冲击）6、齿轮泵存在径向力不平衡，减小它的措施为（缩小压力油出口）。

（缩小压力油出口）7、单作用叶片泵的特点是改变（偏心距e ）就可以改变输油量，改变（偏心方向）就可以改变输油方向。

（偏心距e、偏心方向）8、径向柱塞泵的配流方式为（径向配流），其装置名称为（配流轴）；叶片泵的配流方式为（端面配流），其装置名称为（配流盘）。

（径向配流、配流轴、端面配流、配流盘）9、v型密封圈由形状不同的（支撑环）环（密封环）环和（压环）环组成。

（支承环、密封环、压环）10、滑阀式换向阀的外圆柱面常开若干个环形槽，其作用是（均压）和（密封）。

（均压、密封）11、当油液压力达到预定值时便发出电信号的液－电信号转换元件是（压力继电器）。

（压力继电器）12、根据液压泵与执行元件的组合方式不同，容积调速回路有四种形式，即（变量泵-液压缸）容积调速回路（变量泵-定量马达）容积调速回路、（定量泵-变量马达）容积调速回路、（变量泵-变量马达）容积调速回路。

（变量泵－液压缸、变量泵－定量马达、定量泵－变量马达、变量泵－变量马达）13、液体的粘性是由分子间的相互运动而产生的一种（内摩擦力）引起的，其大小可用粘度来度量。

温度越高，液体的粘度越（小）；液体所受的压力越大，其粘度越（大）。

液压与气压传动期末复习重点

液压与气压传动试题库一、填空题1．液压系统中的压力取决于负载 ,执行元件的运动速度取决于流量;2．液压传动装置由动力元件、执行元件、控制元件和辅助元件四部分组成,其中动力元件和执行元件为能量转换装置;3．液体在管道中存在两种流动状态,层流时粘性力起主导作用,紊流时惯性力起主导作用,液体的流动状态可用雷诺数来判断;4．在研究流动液体时,把假设既无粘性又不可压缩的液体称为理想流体;5．由于流体具有粘性,液流在管道中流动需要损耗一部分能量,它由沿程压力损失和局部压力损失两部分组成;6．液流流经薄壁小孔的流量与小孔通流面积的一次方成正比,与压力差的1/2次方成正比;通过小孔的流量对温度不敏感,因此薄壁小孔常用作可调节流阀;7．通过固定平行平板缝隙的流量与压力差一次方成正比,与缝隙值的三次方成正比,这说明液压元件内的间隙的大小对其泄漏量的影响非常大 ;8．变量泵是指排量可以改变的液压泵,常见的变量泵有单作用叶片泵、径向柱塞泵、轴向柱塞泵其中单作用叶片泵和径向柱塞泵是通过改变转子和定子的偏心距来实现变量,轴向柱塞泵是通过改变斜盘倾角来实现变量;9．液压泵的实际流量比理论流量大；而液压马达实际流量比理论流量小 ;10．斜盘式轴向柱塞泵构成吸、压油密闭工作腔的三对运动摩擦副为柱塞与缸体、缸体与配油盘、滑履与斜盘 ;11．外啮合齿轮泵的排量与模数的平方成正比,与的齿数一次方成正比;因此,在齿轮节圆直径一定时,增大模数,减少齿数可以增大泵的排量;12．外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是吸油腔,位于轮齿逐渐进入啮合的一侧是压油腔;13．为了消除齿轮泵的困油现象,通常在两侧盖板上开卸荷槽 ,使闭死容积由大变少时与压油腔相通,闭死容积由小变大时与吸油腔相通;14．齿轮泵产生泄漏的间隙为端面间隙和径向间隙,此外还存在啮合间隙,其中端面泄漏占总泄漏量的80%～85%;15．双作用叶片泵的定子曲线由两段大半径圆弧、两段小半径圆弧及四段过渡曲线组成,吸、压油窗口位于过渡曲线段;16．调节限压式变量叶片泵的压力调节螺钉,可以改变泵的压力流量特性曲线上拐点压力的大小,调节最大流量调节螺钉,可以改变泵的最大流量 ;17．溢流阀的进口压力随流量变化而波动的性能称为压力流量特性,性能的好坏用调压偏差或开启压力比、闭合压力比评价;显然p s—p k、p s—p B小好, n k和n b大好;18．溢流阀为进口压力控制,阀口常闭,先导阀弹簧腔的泄漏油与阀的出口相通;定值减压阀为出口压力控制,阀口常开,先导阀弹簧腔的泄漏油必须单独引回油箱;19．调速阀是由定差减压阀和节流阀串联而成,旁通型调速阀是由差压式溢流阀和节流阀并联而成;20．为了便于检修,蓄能器与管路之间应安装截止阀,为了防止液压泵停车或泄载时蓄能器内的压力油倒流,蓄能器与液压泵之间应安装单向阀;21．选用过滤器应考虑过滤精度、通流能力、机械强度和其它功能,它在系统中可安装在泵的吸油口、泵的压油口、系统的回油路上和单独的过滤系统中;22．两个液压马达主轴刚性连接在一起组成双速换接回路,两马达串联时,其转速为高速；两马达并联时,其转速为低速,而输出转矩增加;串联和并联两种情况下回路的输出功率相同 ;23．在变量泵—变量马达调速回路中,为了在低速时有较大的输出转矩、在高速时能提供较大功率,往往在低速段,先将马达排量调至最大,用变量泵调速；在高速段,泵排量为最大,用变量马达调速;24．限压式变量泵和调速阀的调速回路,泵的流量与液压缸所需流量自动相适应,泵的工作压力不变；而差压式变量泵和节流阀的调速回路,泵输出流量与负载流量相适应,泵的工作压力等于负载压力加节流阀前后压力差,故回路效率高;25．顺序动作回路的功用在于使几个执行元件严格按预定顺序动作,按控制方式不同,分为压力控制和行程控制;同步回路的功用是使相同尺寸的执行元件在运动上同步,同步运动分为速度同步和位置同步两大类;二、选择题1．流量连续性方程是 C 在流体力学中的表达形式,而伯努力方程是 A 在流体力学中的表达形式;A能量守恒定律 B动量定理 C质量守恒定律 D其他2．液体流经薄壁小孔的流量与孔口面积的 A 和小孔前后压力差的 B 成正比;A一次方 B1/2次方 C二次方 D三次方3．流经固定平行平板缝隙的流量与缝隙值的 D 和缝隙前后压力差的 A 成正比;A一次方 B1/2次方 C二次方 D三次方4．双作用叶片泵具有 AC 的结构特点；而单作用叶片泵具有 BD 的结构特点;（A）作用在转子和定子上的液压径向力平衡（B）所有叶片的顶部和底部所受液压力平衡（C）不考虑叶片厚度,瞬时流量是均匀的（D）改变定子和转子之间的偏心可改变排量5．一水平放置的双伸出杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,且液压缸浮动,其中位机能应选用D；要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用 B ;（A）O型 BM型 C Y型 D H型6．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口,泵的出口压力为C ；并联在液压泵的出口,泵的出口压力又为 A ;A 5MPaB 10MPa C15MPa D20MPa7．在下面几种调速回路中, BCD 中的溢流阀是安全阀, A 中的溢流阀是稳压阀;A 定量泵和调速阀的进油节流调速回路B 定量泵和旁通型调速阀的节流调速回路C 定量泵和节流阀的旁路节流调速回路D 定量泵和变量马达的闭式调速回路8．为平衡重力负载,使运动部件不会因自重而自行下落,在恒重力负载情况下,采用 B 顺序阀作平衡阀,而在变重力负载情况下,采用 D 顺序阀作限速锁;（A）内控内泄式 B内控外泄式 C外控内泄式 D外控外泄式9．顺序阀在系统中作卸荷阀用时,应选用 C 型,作背压阀时,应选用A 型;A内控内泄式 B内控外泄式 C外控内泄式 D外控外泄式10．双伸出杠液压缸,采用活塞杠固定安装,工作台的移动范围为缸筒有效行程的 B ；采用缸筒固定安置,工作台的移动范围为活塞有效行程的 C ;A1倍 B2倍 C3倍 D4倍11．对于速度大、换向频率高、定位精度要求不高的平面磨床,采用 AC 液压操纵箱；对于速度低、换向次数不多、而定位精度高的外圆磨床,则采用B液压操纵箱;A 时间制动控制式 B行程制动控制式C时间、行程混合控制式 D其他12．要求多路换向阀控制的多个执行元件实现两个以上执行机构的复合动作,多路换向阀的连接方式为 A ,多个执行元件实现顺序动作,多路换向阀的连接方式为 C ;（A）串联油路 B并联油路 C串并联油路 D其他13．在下列调速回路中, ABD 为流量适应回路, B 为功率适应回路;A 限压式变量泵和调速阀组成的调速回路B 差压式变量泵和节流阀组成的调速回路C 定量泵和旁通型调速阀溢流节流阀组成的调速回路D 恒功率变量泵调速回路14．容积调速回路中, B 的调速方式为恒转矩调节； C 的调节为恒功率调节;（A）变量泵—变量马达 B变量泵—定量马达 C定量泵—变量马达15．已知单活塞杠液压缸的活塞直径D为活塞直径d的两倍,差动连接的快进速度等于非差动连接前进速度的 D ；差动连接的快进速度等于快退速度的 C ;（A）1倍 B2倍 C3倍 D4倍16．有两个调整压力分别为5MPa和10MPa的溢流阀串联在液压泵的出口,泵的出口压力为C ；有两个调整压力分别为5MPa和10MPa内控外泄式顺序阀串联在液泵的出口,泵的出口压力为 B ;A5Mpa B10MPa C15MPa17．用同样定量泵,节流阀,溢流阀和液压缸组成下列几种节流调速回路, B 能够承受负值负载, C 的速度刚性最差,而回路效率最高;（A）进油节流调速回 B回油节流调速回路 C旁路节流调速回路18．为保证负载变化时,节流阀的前后压力差不变,是通过节流阀的流量基本不变,往往将节流阀与 B 串联组成调速阀,或将节流阀与 D 并联组成旁通型调速阀;A减压阀 B定差减压阀 C溢流阀 D差压式溢流阀19．在定量泵节流调速阀回路中,调速阀可以安放在回路的 ABC ,而旁通型调速回路只能安放在回路的 A ;A进油路 B回油路 C旁油路20．差压式变量泵和 A 组成的容积节流调速回路与限压式变量泵和 B 组成的调速回路相比较,回路效率更高;A节流阀 B调速阀 C旁通型调速阀21．液压缸的种类繁多, BC 可作双作用液压缸,而A只能作单作用液压缸;A柱塞缸 B活塞缸 C摆动缸22．下列液压马达中, ABC 为高速马达, D 为低速马达;A齿轮马达 B叶片马达 C轴向柱塞马达 D径向柱塞马达23．三位四通电液换向阀的液动滑阀为弹簧对中型,其先导电磁换向阀中位必须是 C 机能,而液动滑阀为液压对中型,其先导电磁换向阀中位必须是 D 机能;AH型 BM型 CY型 DP型24．为保证锁紧迅速、准确,采用了双向液压锁的汽车起重机支腿油路的换向阀应选用 AC 中位机能；要求采用液控单向阀的压力机保压回路,在保压工况液压泵卸载,其换向阀应选用AB 中位机能;AH型 BM型 CY型 DD型25．液压泵单位时间内排出油液的体积称为泵的流量;泵在额定转速和额定压力下的输出流量称为 C ；在没有泄漏的情况下,根据泵的几何尺寸计算而得到的流量称为 B ,它等于排量和转速的乘积;（A）实际流量 B理论流量 C额定流量26．在实验中或工业生产中,常把零压差下的流量即负载为零时泵的流量视为 B ；有些液压泵在工作时,每一瞬间的流量各不相同,但在每转中按同一规律重复变化,这就是泵的流量脉动;瞬时流量一般指的是瞬时 B ;A实际流量 B理论流量 C额定流量27．对于双作用叶片泵,如果配油窗口的间距角小于两叶片间的夹角,会导致 B ；又 A ,配油窗口的间距角不可能等于两叶片间的夹角,所以配油窗口的间距夹角必须大于等于两叶片间的夹角;A 由于加工安装误差,难以在工艺上实现B 不能保证吸、压油腔之间的密封,使泵的容积效率太低C 不能保证泵连续平稳的运动28．双作用式叶片泵中,当配油窗口的间隔夹角>定子圆弧部分的夹角>两叶片的夹角时,存在 A ,当定子圆弧部分的夹角>配油窗口的间隔夹角>两叶片的夹角时,存在B;A 闭死容积大小在变化,有困油现象B 虽有闭死容积,但容积大小不变化,所以无困油现象（B）不会产生闭死容积,所以无困油现象29．当配油窗口的间隔夹角>两叶片的夹角时,单作用叶片泵 A ,当配油窗口的间隔夹角<两叶片的夹角时,单作用叶片泵 C ;A 闭死容积大小在变化,有困油现象B 虽有闭死容积,但容积大小不变化,所以无困油现象C 不会产生闭死容积,所以无困油现象30．双作用叶片泵的叶片在转子槽中的安装方向是 AB ,限压式变量叶片泵的叶片在转子槽中的安装方向是 C ;A 沿着径向方向安装B 沿着转子旋转方向前倾一角度C 沿着转子旋转方向后倾一角度31．当限压式变量泵工作压力p>p拐点时,随着负载压力上升,泵的输出流量 B ；当恒功率变量泵工作压力p>p拐点时,随着负载压力上升,泵的输出流量 C ;A增加 B呈线性规律衰减C呈双曲线规律衰减 D基本不变32．已知单活塞杆液压缸两腔有效面积A1=2A2,液压泵供油流量为q,如果将液压缸差动连接,活塞实现差动快进,那么进入大腔的流量是 D ,如果不差动连接,则小腔的排油流量是 A ;A B q C q D2 q33．在泵－缸回油节流调速回路中,三位四通换向阀处于不同位置时,可使液压缸实现快进—工进－端点停留—快退的动作循环;试分析：在 BC 工况下,泵所需的驱动功率为最大；在C 工况下,缸输出功率最小;A快进 B工进 C端点停留 D快退34．系统中中位机能为P型的三位四通换向阀处于不同位置时,可使单活塞杆液压缸实现快进—慢进—快退的动作循环;试分析：液压缸在运动过程中,如突然将换向阀切换到中间位置,此时缸的工况为 D ；如将单活塞杆缸换成双活塞杆缸,当换向阀切换到中位置时,缸的工况为 A ;不考虑惯性引起的滑移运动A停止运动 B慢进 C快退 D快进35．在减压回路中,减压阀调定压力为p j ,溢流阀调定压力为p y ,主油路暂不工作,二次回路的负载压力为p L;若p y>p j>p L,减压阀进、出口压力关系为 D ；若p y>p L>p j,减压阀进、出口压力关系为 A ;A进口压力p1＝p y , 出口压力p2＝p jB进口压力p1＝p y , 出口压力p2＝p LC p1＝p2＝p j ,减压阀的进口压力、出口压力、调定压力基本相等D p1＝p2＝p L ,减压阀的进口压力、出口压力与负载压力基本相等36．在减压回路中,减压阀调定压力为p j ,溢流阀调定压力为p y ,主油路暂不工作,二次回路的负载压力为p L;若p y>p j>p L,减压阀阀口状态为 D ；若p y>p L>p j,减压阀阀口状态为 A ;A阀口处于小开口的减压工作状态B阀口处于完全关闭状态,不允许油流通过阀口C阀口处于基本关闭状态,但仍允许少量的油流通过阀口流至先导阀D阀口处于全开启状态,减压阀不起减压作用37．系统中采用了内控外泄顺序阀,顺序阀的调定压力为p x阀口全开时损失不计,其出口负载压力为p L;当p L>p x时,顺序阀进、出口压力间的关系为 B ；当p L<p x时,顺序阀进出口压力间的关系为 A ;A p1＝p x, p2＝p L p1≠p2B p1＝p2＝p LC p1上升至系统溢流阀调定压力p1＝p y ,p2＝p LD p1＝p2＝p x38．当控制阀的开口一定,阀的进、出口压力差Δp<3～5ⅹ105Pa时,随着压力差Δp变小,通过节流阀的流量 B ；通过调速阀的流量 B ;A 增加 B减少 C基本不变 D无法判断39．当控制阀的开口一定,阀的进、出口压力差Δp>3～5ⅹ105Pa时,随着压力差Δp增加,压力差的变化对节流阀流量变化的影响 B ；对调速阀流量变化的影响 C ;（A）越大 B越小 C基本不变 D无法判断40．当控制阀的开口一定,阀的进、出口压力相等时,通过节流阀的流量为 A ；通过调速阀的流量为 A ;A 0 B某调定值 C某变值 D无法判断41．在回油节流调速回路中,节流阀处于节流调速工况,系统的泄漏损失及溢流阀调压偏差均忽略不计;当负载F增加时,泵的输入功率 C ,缸的输出功率 D ;A 增加 B减少 C基本不变 D可能增加也可能减少42．在调速阀旁路节流调速回路中,调速阀的节流开口一定,当负载从F1降到F2时,若考虑泵内泄漏变化因素时液压缸的运动速度v A ；若不考虑泵内泄漏变化的因素时,缸运动速度v 可视为 C ;A增加 B减少 C不变 D无法判断43．在定量泵－变量马达的容积调速回路中,如果液压马达所驱动的负载转矩变小,若不考虑泄漏的影响,试判断马达转速 C ；泵的输出功率 B ;A增大 B减小 C基本不变 D无法判断44．在限压式变量泵与调速阀组成的容积节流调速回路中,若负载从F 1降到F 2而调速阀开口不变时,泵的工作压力 C ；若负载保持定值而调速阀开口变小时,泵工作压力 A ;A 增加B 减小C 不变45．在差压式变量泵和节流阀组成的容积节流调速回路中,如果将负载阻力减小,其他条件保持不变,泵的出口压力将 B ,节流阀两端压差将 C ;A 增加B 减小C 不变三、问答题10．什么叫液压泵的排量,流量,理论流量,实际流量和额定流量他们之间有什么关系答：液压泵的排量是指泵轴转一转所排出油液的体积,常用V 表示,单位为ml/r ;液压泵的排量取决于液压泵密封腔的几何尺寸,不同的泵,因参数不同,所以排量也不一样;液压泵的流量是指液压泵在单位时间内输出油液的体积,又分理论流量和实际流量;理论流量是指不考虑液压泵泄漏损失情况下,液压泵在单位时间内输出油液的体积,常用q t 表示,单位为l/min 升/分;排量和理论流量之间的关系是：)min (1000l nV q t式中 n ——液压泵的转速r/min ；q ——液压泵的排量ml/r实际流量q 是指考虑液压泵泄漏损失时,液压泵在单位时间内实际输出的油液体积;由于液压泵在工作中存在泄漏损失,所以液压泵的实际输出流量小于理论流量;额定流量q s 是指泵在额定转速和额定压力下工作时,实际输出的流量;泵的产品样本或铭牌上标出的流量为泵的额定流量;12．齿轮泵的径向力不平衡是怎样产生的会带来什么后果消除径向力不平衡的措施有哪些答：齿轮泵产生径向力不平衡的原因有三个方面：一是液体压力产生的径向力;这是由于齿轮泵工作时,压油腔的压力高于吸油腔的压力,并且齿顶圆与泵体内表面存在径向间隙,油液会通过间隙泄漏,因此从压油腔起沿齿轮外缘至吸油腔的每一个齿间内的油压是不同的,压力逐渐递减;二是齿轮传递力矩时产生的径向力;这一点可以从被动轴承早期磨损得到证明,径向力的方向通过齿轮的啮合线,使主动齿轮所受合力减小,使被动齿轮所受合力增加;三是困油现象产生的径向力,致使齿轮泵径向力不平衡现象加剧;齿轮泵由于径向力不平衡,把齿轮压向一侧,使齿轮轴受到弯曲作用,影响轴承寿命,同时还会使吸油腔的齿轮径向间隙变小,从而使齿轮与泵体内产生摩擦或卡死,影响泵的正常工作;消除径向力不平衡的措施： 1 缩小压油口的直径,使高压仅作用在一个齿到两个齿的范围,这样压力油作用在齿轮上的面积缩小了,因此径向力也相应减小;有些齿轮泵,采用开压力平衡槽的办法来解决径向力不平衡的问题;如此有关零件通常在轴承座圈上开出四个接通齿间压力平衡槽,并使其中两个与压油腔相通,另两个与吸油腔相通;这种办法可使作用在齿轮上的径向力大体上获得平衡,但会使泵的高低压区更加接近,增加泄漏和降低容积效率;13．为什么称单作用叶片泵为非卸荷式叶片泵,称双作用叶片泵为卸荷式叶片泵答：由于单作用式叶片泵的吸油腔和排油腔各占一侧,转子受到压油腔油液的作用力,致使转子所受的径向力不平衡,使得轴承受到的较大载荷作用,这种结构类型的液压泵被称作非卸荷式叶片泵;因为单作用式叶片泵存在径向力不平衡问题,压油腔压力不能过高,所以一般不宜用在高压系统中;双作用叶片泵有两个吸油腔和两个压油腔,并且对称于转轴分布,压力油作用于轴承上的径向力是平衡的,故又称为卸荷式叶片泵;31．试比较先导型溢流阀和先导型减压阀的异同点;答：相同点：溢流阀与减压阀同属压力控制阀,都是由液压力与弹簧力进行比较来控制阀口动作；两阀都可以在先导阀的遥控口接远程调压阀实现远控或多级调压;差别：1溢流阀阀口常闭,进出油口不通；减压阀阀口常开,进出油口相通;2溢流阀为进口压力控制,阀口开启后保证进口压力稳定；减压阀为出口压力控制,阀口关小后保证出口压力稳定;3溢流阀出口接油箱,先导阀弹簧腔的泄漏油经阀体内流道内泄至出口；减压阀出口压力油去工作,压力不为零,先导阀弹簧腔的泄漏油有单独的油口引回油箱;34．调速阀和旁通型调速阀溢流节流阀有何异同点答：调速阀与旁通型调速阀都是压力补偿阀与节流阀复合而成,其压力补偿阀都能保证在负载变化时节流阀前后压力差基本不变,使通过阀的流量不随负载的变化而变化;用旁通型调速阀调速时,液压泵的供油压力随负载而变化的,负载小时供油压力也低,因此功率损失较小；但是该阀通过的流量是液压泵的全部流量,故阀芯的尺寸要取得大一些；又由于阀芯运动时的摩擦阻力较大,因此它的弹簧一般比调速阀中减压阀的弹簧刚度要大;这使得它的节流阀前后的压力差值不如调速阀稳定,所以流量稳定性不如调速阀;旁通型调速阀适用于对速度稳定性要求稍低一些、而功率较大的节流调速回路中;液压系统中使用调速阀调速时,系统的工作压力由溢流阀根据系统工作压力而调定,基本保持恒定,即使负载较小时,液压泵也按此压力工作,因此功率损失较大；但该阀的减压阀所调定的压力差值波动较小,流量稳定性好,因此适用于对速度稳定性要求较高,而功率又不太大的节流调速回路中; 旁通型调速阀只能安装在执行元件的进油路上,而调速阀还可以安装在执行元件的回油路、旁油路上;这是因为旁通型调速阀中差压式溢流阀的弹簧是弱弹簧,安装在回油路或旁油路时,其中的节流阀进口压力建立不起来,节流阀也就起不到调节流量的作用;四、计算题1．某轴向柱塞泵直径d=22mm,分度圆直径D = 68mm,柱塞数z =7,当斜盘倾角为α= 22°30′,转速n=960r/min,输出压力p=10MPa,容积效率ηv=,机械效率ηM=时,试求： 1 泵的理论流量；m3/s 2 泵的实际流量；m3/s 3 所需电机功率;kW0 .0012；0 .00114 ；2．有一径向柱塞液压马达,其平均输出扭矩T=,工作压力p=5MPa,最小转速n min=2 r/min,最大转速n max=300 r/min,容积效率ηv=,求所需的最小流量和最大流量为多少m3/s×10-6；170×10-63．有一齿轮泵,铭牌上注明额定压力为10Mpa,额定流量为16l/min ,额定转速为1000r/m,拆开实测齿数z=12,齿宽B=26mm,齿顶圆直径D e＝45mm,求：1泵在额定工况下的容积效率ηv%； 2在上述情况下,当电机的输出功率为时,求泵的机械效率ηm和总效率η%; ；、864.用一定量泵驱动单活塞杆液压缸,已知活塞直径D=100mm,活塞杆直径d=70mm,被驱动的负载∑R=×105N;有杆腔回油背压为,设缸的容积效率ηv=,机械效率ηm=,液压泵的总效率η=;求：1当活塞运动速度为100mm/s时液压泵的流量l/min；2电机的输出功率kW;；5．有一液压泵,当负载压力为p＝80×105Pa时,输出流量为96l/mi n,而负载压力为100×105Pa时,输出流量为94l/min;用此泵带动一排量V=80cm3/r的液压马达,当负载扭矩为120Ｎ.ｍ时,液压马达机械效率为,其转速为1100r/min;求此时液压马达的容积效率;%6．增压缸大腔直径D=90mm,小腔直径d=40mm,进口压力为p1＝63×105Pa ,流量为q1=0.001 m3/s,不计摩擦和泄漏,求出口压力p2和流量q2各为多少MPa、m3/s；0 .198×10-3。

液压与气动期末总结

液压与气动期末总结近年来，随着工业化的发展和机械制造业的快速进步，液压与气动技术在工程领域中得到了广泛应用。

液压与气动作为一种能量传动和控制技术，具备许多优势，如高效率、高可靠性、大功率密度和灵活性等特点，因此被广泛应用于各种工程设备和系统中，包括汽车制动系统、挖掘机、起重机、液压机床等。

在这门课程中，我们深入学习了液压和气动系统的工作原理、设计和优化方法，以及系统元件的选择和应用。

通过对系统的分析和计算，我们可以了解系统的性能特点和工作原理，从而实现对系统的控制和优化。

在课程的学习过程中，我收获了以下几点：首先，我了解了液压与气动系统的工作原理和组成部分。

液压系统是通过液体传递能量的系统，而气动系统则是通过气体传递能量的系统。

两者都通过液压泵或气压泵将能量转换为液体或气体，通过阀门、执行器和其他元件进行控制和传递。

系统的设计和选择需要考虑流量、压力和功率等因素，以及系统的稳定性和可靠性。

其次，我学会了进行液压与气动系统的分析和计算。

课程中，我们学习了流体动力学的基本原理，例如质量守恒定律、能量守恒定律和动量守恒定律等，利用这些原理可以对系统中的液体或气体进行分析和计算。

通过对流速、压力和功率等参数的计算和分析，可以了解系统的性能和特点，从而进行控制和优化。

然后，我了解了液压与气动系统的主要应用领域。

液压与气动技术广泛应用于汽车制动系统、挖掘机、起重机、液压机床、航空航天设备等众多领域。

在这些领域中，液压与气动技术可以实现高效能量传递和控制，提高设备的性能和效率。

例如，液压系统在起重机中可以实现精确的位置和力控制，气动系统在航空航天设备中可以实现高速和大功率的传递。

最后，我了解了液压与气动系统的进一步发展方向。

随着科学技术的不断进步和工程领域的发展，液压与气动技术也在不断创新和改进。

例如，液压与气动系统的智能化和自动化程度不断提高，可以实现远程控制和监测。

此外，新型材料和技术的应用也为液压与气动系统的性能提升提供了新的可能性。

液压与气压传动工作总结

液压与气压传动工作总结
液压传动和气压传动是工程领域中常用的两种传动方式，它们在工业生产中起着至关重要的作用。

液压传动利用液体的压力来传递能量，而气压传动则是利用气体的压力来传递能量。

本文将对液压与气压传动的工作原理和应用进行总结。

首先，液压传动的工作原理是利用液体在封闭的管道中传递压力来实现能量传递。

液压传动系统通常由液压泵、液压缸、液压阀和储液罐等组成。

当液压泵启动时，液体被抽入液压缸中，从而产生压力。

这种压力可以驱动液压缸的活塞运动，从而实现机械装置的运转。

液压传动系统具有传动精度高、传动效率高、传动力矩大等优点，因此在各种大型机械设备中得到广泛应用。

而气压传动的工作原理则是利用气体在密闭容器中的压力来传递能量。

气压传动系统通常由气压泵、气动缸、气动阀和气压储气罐等组成。

当气压泵启动时，气体被抽入气动缸中，从而产生压力。

这种压力可以驱动气动缸的活塞运动，实现机械装置的运转。

气压传动系统具有传动速度快、传动响应灵敏、传动部件轻巧等优点，因此在自动化生产线和精密加工设备中得到广泛应用。

总的来说，液压传动和气压传动都是工业生产中不可或缺的传动方式。

它们各自具有独特的优点和适用范围，可以满足不同工程项目的需求。

在未来的工程领域中，液压与气压传动将继续发挥重要作用，为工业生产的自动化和智能化发展提供强大的支持。

液压与气压传动总结(全)

一、名词解释1.帕斯卡原理（静压传递原理）:（在密闭容器内，施加于静止液体上的压力将以等值同时传到液体各点。

）2.系统压力:（系统中液压泵的排油压力。

）3.运动粘度:（动力粘度μ和该液体密度ρ之比值。

）4.液动力:（流动液体作用在使其流速发生变化的固体壁面上的力。

）5.层流:（粘性力起主导作用，液体质点受粘性的约束，不能随意运动，层次分明的流动状态。

）6.紊流:（惯性力起主导作用，高速流动时液体质点间的粘性不再约束质点，完全紊乱的流动状态。

）7.沿程压力损失:（液体在管中流动时因粘性摩擦而产生的损失。

）8.局部压力损失:（液体流经管道的弯头、接头、突然变化的截面以及阀口等处时，液体流速的大小和方向急剧发生变化，产生漩涡并出现强烈的紊动现象，由此造成的压力损失）9.液压卡紧现象:（当液体流经圆锥环形间隙时，若阀芯在阀体孔内出现偏心，阀芯可能受到一个液压侧向力的作用。

当液压侧向力足够大时，阀芯将紧贴在阀孔壁面上，产生卡紧现象。

）10．液压冲击:（在液压系统中，因某些原因液体压力在一瞬间突然升高，产生很高的压力峰值，这种现象称为液压冲击。

）11．气穴现象；气蚀:（在液压系统中，若某点处的压力低于液压油液所在温度下的空气分离压时，原先溶解在液体中的空气就分离出来，使液体中迅速出现大量气泡，这种现象叫做气穴现象。

当气泡随着液流进入高压时，在高压作用下迅速破裂或急剧缩小，又凝结成液体，原来气泡所占据的空间形成了局部真空，周围液体质点以极高速度填补这一空间，质点间相互碰撞而产生局部高压，形成压力冲击。

如果这个局部液压冲击作用在零件的金属表面上，使金属表面产生腐蚀。

这种因空穴产生的腐蚀称为气蚀。

）12．排量:（液压泵每转一转理论上应排出的油液体积；液压马达在没有泄漏的情况下，输出轴旋转一周所需要油液的体积。

）13．自吸泵:（液压泵的吸油腔容积能自动增大的泵。

）14．变量泵:（排量可以改变的液压泵。

）15．恒功率变量泵:（液压泵的出口压力p与输出流量q的乘积近似为常数的变量泵。

大学液压与气压传动总结

压力取决于负载，速度取决于流量理想流体：无粘性，不可压缩。

流过薄壁孔和洗长空的流量，固定平行平板。

连续性方程=质量守恒，伯努利方程=能量守恒动量方程雷诺数=密度*速度*直径/动力粘度沿程压力损失，局部压力损失液压冲击（增大管径，限制流动速度）气穴（减小节流口压差）液压泵按输出流量能否调节：定量/变量按输油方向能否改变：单向/双向流量理论流量qt ：无泄漏时，单位时间内泵排出液体的体积。

为其转速与排量的乘积 qt = ωV 。

常用零压下来计算。

额定流量q n ：额定工作条件下，按实验标准应输出的流量。

也称公称/铭牌流量，因存在泄露 q n < qt 实际流量 q ：泵在工作时实际输出的流量。

因存在泄露∆q ，所以q = qt − ∆q < qt 容积效率：泄露造成的。

机械效率：功率理论输入功率Pt ：泵的理论输入转矩与角速度的乘积 ωTt 实际输入功率Pr ：泵的实际输入转矩与角速度的乘积 ωTr 理论输出功率Pt ：泵的理论流量与进出口压差的乘积 ∆pqt 实际输出功率P ：泵的实际流量与进出口压差的乘积 ∆pq 理论输出功率Pt = ∆pqt = ωTt = 2πnTt /60 齿轮油泵：排量：V=d 0mB（d 0分度圆直径，m 模数，B 齿宽）=zm 2B 单位 m 3/rad流量：q =ωVηv = zm 2Bωηv ω、ηv 分别为泵的角转速和容积效率单位 m 3/rad 困油，泄露（端面80%，径向15%，啮合线），径向力不平衡（高低压区）内啮合齿轮（无困油现象）叶片泵：双作用和单作用叶片泵双作用叶片泵（吸排油两次）：排量不考虑叶片体积 V=2π（R 2-r 2）B （m 3/r）流量不考虑q = 2π(R 2 - r 2)Bnηv （n 是转速r/min，所以q 的单位是m 3/min）双作用叶片泵为了减小摩擦力和降低叶片磨损，叶片存在前倾角θ。

液压与气压传动实训总结

液压与气压传动实训总结1. 实训目的本次液压与气压传动实训的目的是通过实际操作和实验验证，加深对液压与气压传动原理的理解，掌握液压与气压传动系统的基本结构和工作原理，并且学习如何进行系统的搭建、调试和故障排除。

2. 实训内容本次实训主要包括以下内容：2.1 液压传动实训液压传动实训主要涉及液压元件的选择与安装、液压系统的搭建和调试等内容。

在实际操作中，我们使用了液压泵、液压缸、液压阀等设备，通过组装和连接这些设备，搭建出液压系统。

然后，我们对系统进行调试，观察液压缸的运动情况，学习如何调整液压系统的参数以实现不同的工作要求。

最后，我们针对可能出现的故障进行了排除实验，学习了如何通过检查和调整来解决问题。

2.2 气压传动实训气压传动实训主要涉及气动元件的选择与安装、气压系统的搭建和调试等内容。

在实际操作中，我们使用了气动泵、气缸、气动阀等设备，通过组装和连接这些设备，搭建出气压系统。

然后，我们对系统进行调试，观察气缸的运动情况，学习如何调整气压系统的参数以实现不同的工作要求。

最后，我们针对可能出现的故障进行了排除实验，学习了如何通过检查和调整来解决问题。

3. 实训收获通过本次实训，我对液压与气压传动有了更深入的了解，具体收获如下：3.1 掌握了液压与气压传动的基本原理在实训中，我通过操作和实验验证，深入理解了液压与气压传动的基本原理。

我了解了液压泵的工作原理，明白了它是如何通过压力的转换来推动液体的流动的。

同时，我还学习了气动泵的原理，了解了它是如何通过气体的压力来推动气缸的运动的。

3.2 学会了液压与气压传动系统的搭建和调试在实际操作中，我亲自动手搭建了液压和气压传动系统。

通过组装和连接液压元件或气动元件，我成功地搭建了具有一定功能的液压与气压传动系统。

然后，我对这些系统进行了调试，观察了液压缸和气缸的运动情况，并且学会了如何调整参数以满足不同的工作要求。

3.3 掌握了故障排除和维护技巧在实训中，我还学习了液压与气压传动系统的故障排除和维护技巧。

液压与气压传动总结

液压与气压传动总结液压和气压传动技术是广泛应用于工程和机械领域的两种非电动力传动方式。

液压传动利用液体的压力传递功率，而气压传动则是利用气体的压力传递能量。

本文将对液压传动和气压传动进行综合比较和总结，分析其特点、应用领域以及优缺点。

首先，液压传动具有以下特点：1. 较高的传动效率：液压传动通过液体介质传递动力，减少了能量损失，传动效率较高。

2. 传动力矩大：液体不受限制，可以传递较大的力矩，适用于承载大负载的系统。

3. 调节性好：液压系统可以通过调节液体的压力和流量来实现传动的速度和力矩的调节，具有很好的调节性能。

4. 紧凑结构：液压元件体积小，传动系统结构紧凑，适用于有限空间的安装。

5. 可靠性高：液压传动系统结构简单，传动元件不易损坏，维修方便，具有较高的可靠性。

接下来，让我们对气压传动进行分析：1. 低成本：气压传动所需的元件和设备相对较为简单，成本较低。

2. 基础设施方便：气压传动使用空气作为传动介质，不需要额外的介质准备和储存，基础设施建设较为简单。

3. 安全性高：由于气压传动不使用易燃易爆的介质，因此具有较高的安全性。

4. 速度调节性好：气压传动可以通过调节气源的压力来实现传动速度的调节，具有较好的调节性能。

5. 绿色环保：气压传动不会产生废水、废液和废气，对环境友好。

液压传动和气压传动具有一些共同的应用领域：1. 工业和机械领域：液压和气压传动广泛应用于机床、冶金设备、矿山设备等工业和机械领域。

2. 汽车工业：液压和气压传动是汽车制动系统的重要组成部分，也广泛应用于汽车座椅调节、车身顶篷等部位的传动。

3. 航天航空领域：液压和气压传动被用于升降装置、操纵系统等航天航空设备中。

然而，液压传动和气压传动也存在一些不足之处：1. 液压传动的液体介质需要定期更换和维护，维护成本较高。

2. 气压传动的传动效率相对较低，不适用于需要高效率的场景。

3. 液压传动系统的工作噪音较大，不适用于对噪音有严格要求的场合。

液压与气压传动总结

液压与气压传动总结引言液压传动和气压传动是工业中常见的两种传动方式。

在工程领域中，液压和气压传动有着广泛的应用，由于其优越的性能和稳定性，成为很多机械设备的首选。

本文将对液压传动和气压传动进行总结，包括其工作原理、特点以及应用领域等方面。

液压传动工作原理液压传动是利用液体（通常是油）作为传动介质，通过液体的流动和压力传递能量到执行元件。

液压传动包括液压泵、液压阀和液压缸等关键元件。

其中，液压泵用于将机械能转化为液压能，并将液体压力增加到所需的工作压力，液压阀用于控制液压系统的流量和压力，液压缸则是将液压能转化为机械能，完成工作任务。

特点液压传动具有以下几个特点：1.压力大：液压传动可以实现很高的工作压力，适用于一些需要承受大负载的工作场合。

2.承载能力强：由于液压传动使用不可压缩的液体作为传动介质，具有很强的承载能力。

3.传动效率高：液压传动系统的传动效率比较高，通常可达到90%以上。

4.稳定性好：液压传动系统工作平稳可靠，对于起重、推拉等工作要求较高的场合更为适用。

5.调节性强：液压传动系统可以方便地通过控制液压阀来实现对运动速度和力的调节。

应用领域液压传动广泛应用于各行各业，特别在以下领域有着重要的地位：1.工程机械领域：液压挖掘机、装载机、履带车等大型工程设备广泛采用液压传动，可实现重型工作任务。

2.汽车工业：液压传动在汽车工业中的应用广泛，如液压离合器、液压制动系统等。

3.船舶领域：液压传动在船舶系统中常用于舵机、卸货设备等。

气压传动工作原理气压传动是利用压缩空气作为传动介质，通过空气的压力传递能量到执行元件。

气压传动包括压缩空气产生装置（如空压机）、储气器、气压阀和气缸等关键元件。

其中，压缩空气由空压机产生并通过储气器进行储存，气压阀负责控制气压系统的气流，气缸将空气压力转化为机械能。

特点气压传动具有以下几个特点：1.结构简单：相对于液压传动，气压传动的元件较少，结构相对简单。

2.运行成本低：气压传动系统不需要大量的润滑油，维护成本较低。

液压与气压传动期末总结

1、液压传动和液力传动均是以液体作为工作介质来进行能量传递的传动形式。

液压传动主要是利用液体的压力能来传递能量，而液力传动则主要是利用液体的动能来传递能量。

2、液压传动系统的组成：液压泵（动力元件）、执行元件、控制元件、辅助元件、液压油。

3、粘度是选择工作介质的首要因素。

液压介质粘度用运动粘度表示。

所有工作介质的粘度都随温度的升高而降低，粘温特性好是指工作介质的粘度随温度变化小，粘温特性通常用粘度指数表示。

4、液压泵的种类：齿轮泵、叶片泵、柱塞泵。

5、构成容积泵必须具备的基本条件：a、结构上能实现具有密封性能的可变工作容积；b、工作腔能周而复始地增大和减小，当它增大时与吸油口相连，当它减小时与排油口相连；c、吸油口与排油口不能连通，即不能同时开启。

6、液压泵与液压马达的性能参数：a、工作压力和额定压力；b、排量和流量；c、功率和效率。

7、q t=V*n(q t为理论流量，V为排量，n为转速)，Nt=p q t=T t*w(Nt为理论功率，p为工作压力，T t为理论转矩，w为角速度)。

8、齿轮泵的结构特点：a、困油现象，措施是在两端盖板上开卸槽；b、径向不平衡力，措施是采取缩小压油口的办法适当增大径向间隙，在支撑上多采用滚针轴承或滑动轴承；c、齿轮泵的泄露通道及端面间隙的自动补偿：泄露通道有齿侧间隙、齿顶间隙、端面间隙；端面间隙补偿装置：浮动轴套式、弹性侧板式。

9、内啮合齿轮泵有渐开线齿形和摆线齿形两种。

10、在容积式泵中，齿轮泵的流量脉动量最大，并且齿数愈少，脉动率愈大，这是外啮合齿轮泵的一个弱点。

11、活塞组件的密封：间隙密封、活塞环密封、密封圈密封（O形密封圈、V形密封圈、Y形密封圈）。

12、滤油器的分类：a、材料和结构：网式、线隙式、纸质滤芯式、烧结式滤油器及磁性滤油器；b、安装位置：吸滤器、压滤器和回油过滤器；c、过滤精度：粗过滤器、普通过滤器、精密过滤器和特精过滤器。

13、滤油器的选用：有足够的过滤精度、有足够的通油能力、滤芯便于清洗或更换。

液压与气压传动工作总结

液压与气压传动工作总结
液压与气压传动是现代工业中常用的一种动力传输方式，它们通过液体或气体
的压缩传递力量和能量，广泛应用于各种机械设备和工程项目中。

在工作过程中，液压与气压传动具有许多共同点，但也存在一些不同之处。

下面将对液压与气压传动的工作原理和特点进行总结。

首先，液压传动是利用液体传递能量的一种动力传输方式。

液压传动系统由液
压泵、液压缸、液压阀等组成，通过液压泵将液体压缩后，通过管道输送到液压缸中，从而实现对机械设备的控制和操作。

液压传动系统具有传递力量大、传动平稳、传动效率高等特点，因此在重型机械设备和工程项目中得到广泛应用。

而气压传动则是利用气体传递能量的一种动力传输方式。

气压传动系统由空气
压缩机、气动缸、气动阀等组成，通过空气压缩机将气体压缩后，通过管道输送到气动缸中，从而实现对机械设备的控制和操作。

气压传动系统具有传递速度快、结构简单、维护成本低等特点，因此在轻型机械设备和自动化生产线中得到广泛应用。

总的来说，液压与气压传动在工作原理上都是利用流体的压缩传递能量，但在
应用领域和特点上存在一些差异。

液压传动适用于大功率、大扭矩、重载、低速、连续工作的场合，而气压传动适用于小功率、小扭矩、轻载、高速、间歇工作的场合。

因此，在实际工程中，需要根据具体的工作要求和条件选择合适的传动方式，以确保机械设备的正常运行和高效工作。

大一液压传动期末总结

大一液压传动期末总结我在大一学习液压传动课程的一学期即将结束，回顾这段时间的学习与实践，我受益匪浅。

液压传动是现代工程领域中一项重要的技术，广泛应用于机械、航空航天、汽车工业等领域。

通过这门课程的学习，我不仅对液压传动的基本原理和应用有了更深入的了解，还锻炼了自己的实践能力和团队合作精神。

首先，学习液压传动的基本原理是理解液压传动的关键。

通过课堂上的理论学习和教材的阅读，我了解到液压传动是一种利用压力传递能量的技术，通过液压油在密闭的系统中传递压力，控制传动装置的运动。

这种传动方式具有传力平稳、反应迅速、工作可靠等特点，适用于需要大功率、高速运动的场合。

同时，我还学习了液压元件的分类和原理，如液压泵、液压缸、阀门等。

掌握了这些基础知识，我才能更好地理解液压传动系统的运行原理和实际应用。

其次，实践是提高液压传动技能的重要途径。

在课程的实践环节中，我们有机会亲自动手操作液压传动系统，了解实际的工作流程和操作方法。

通过这些实践活动，我不仅掌握了液压传动系统的组装和调试技术，还锻炼了自己的动手能力和问题解决能力。

在实践中，我还深刻体会到了注意安全的重要性。

由于液压传动系统工作中的高压和高温，一些常规的安全措施至关重要。

只有做好安全工作，才能保障人身安全和设备的正常运行。

此外，在团队合作中，我学会了与他人协作，相互配合以完成一个液压传动系统的设计与实施。

液压传动系统通常由多个部分组成，每个部分的功能和性能都互相依赖。

在团队合作中，我们需要明确各自的责任和任务，并进行有效的沟通和协调。

只有团队成员之间的密切合作，才能保证液压传动系统能够正常工作。

通过这次团队合作的经历，我学会了倾听他人的意见，尊重他人的专业知识，也提高了自己的协作能力和沟通能力。

虽然在这门课程中取得了一定的成绩，但我也发现了自己的不足之处。

首先，我在学习掌握液压传动系统各个元件的特点和原理时，有时候会感到比较困难，需要花费更多的时间和精力。

液压与气压传动小结

液压小结第一章液压传动基础知识1、液压与气压传动是研究以有压流体（压力油或压缩空气）为能源介质，来实现各种机械的传动和自动控制的学科。

2、液压和气压传动中工作压力取决于负载，而与流入的流体多少无关。

3、液压与气压传动的活塞的运动速度取决于进入液压（气压）缸（马达）的流量，而与流体压力大小无关。

4、液压传动和气压传动是以流体的压力能来传递动力的。

5、液压与气压传动系统主要由以下几个部分组成：能源装置、执行装置、控制调节装置、辅助装置和传动介质。

6、液压传动的优点：①便于实现无级调速；②在同等功率下体积小、重量轻、惯性小结构紧凑；③温升热量可直接由油液带走；④控制调节简单，操纵省力；⑤易于实现过载保护；⑥反应快、能频繁起动、换向，易于实现回转、直线运动。

7、液压传动的缺点：①油液为工作介质，易泄漏，有污染；②能量损失大，传动效率低；③液压传动对油温敏感，不宜在很低或很高温度下工作；④油液有可压缩性，对负载敏感，难以保证严格的传动比；⑤元件制造精度高，价格高；⑥出现故障时不易查找原因。

8、气压传动与液压传动相比的优点：①介质是空气，来源方便；②粘度小，流动压力损失小；③工作压力低，元件的精度低，容易制造；④维护简单，使用安全；⑤场地、材料、环境的适应能力强。

9、气压传动与电气、液压传动相比的缺点：①气压传动装置的信号传递速度限制在声速范围内，工作频率和响应速度远不如电子装置；②空气的压缩性远大于液压油的压缩性，因此在动作的响应能力、工作速度的平稳性、动作的稳定性方面不如液压传动；③气压传动系统出力较小，气动装置体积大，传动效率低；④因空气无润滑性，元件需另设润滑；⑤气压传动有较大的排气噪声，需加装消声器。

10、液压传动工作介质的体积模量和温度、压力有关：温度增加时，体积模量值减小；压力增大时，体积模量值增大。

11、液体在外力作用下流动（或有流动趋势）时，分子间的内聚力要阻止分子相对运动而产生一种内摩擦力，这种现象叫做液体的粘性。

液压与气压传动期末总结

液压与气压传动工作总结

液压与气压传动总结

液压与气动技术期末总结

液压传动知识点复习总结

液压与气压传动总结

（完整版）液压与气压传动知识总结

液压与气压传动期末复习重点

液压与气动期末总结

液压与气压传动工作总结

液压与气压传动总结(全)

大学液压与气压传动总结

液压与气压传动实训总结

液压与气压传动总结

液压与气压传动 总结

液压与气压传动期末总结

液压与气压传动工作总结

大一液压传动期末总结

液压与气压传动小结

液压与气压传动总结
