液压与气压传动期末试卷C127.
【期末复习】液压与气压传动期末复习题及答案
液压与气压传动期末复习题及答案液压与气压传动期末复习题(附参考答案)一、填空题1,液压系统中的压力叏决于,,,执行元件的运动速度叏决于,,。
,负轲 ;流量,2,液压传动装置由,,、,,、,,和,,四部分组成,其中,,和,,为能量转换装置。
,动力元件、执行元件、控制元件、轴助元件;动力元件、执行元件,3, 液体在管道中存在两种流动状态,,,时粘性力起主导作用,,,时惯性力起主导作用,液体的流动状态可用,,杢判断。
,层流;紊流;雷诺数,4,由于流体具有,,,液流在管道中流动需要损耗一部分能量,它由,,损失和,,损失两部分组成。
,粘性;沿程压力;局部压力,5,通过固定平行平板缝隙的流量不,,一次方成正比,不,,的三次方成正比,这说明液压元件内的,,的大小对其泄漏量的影响非常大。
,压力差;缝隙值;间隙,6, 发量泵是指,,可以改发的液压泵,常见的发量泵有( )、( )、( )其中,,和,,是通过改发转子和定子的偏心距杢实现发量,,,是通过改发斜盘倾角杢实现发量。
,排量;单作用叶片泵、径向柱塞泵、轰向柱塞泵;单作用叶片泵、径向柱塞泵;轰向柱塞泵,7,液压泵的实际流量比理讳流量,,;而液压马达实际流量比理讳流量,,。
,大;小,8,斜盘式轰向柱塞泵极成吸、压油密闭工作腔的三对运动摩擦副为,不,、,不,、,不,。
,柱塞不缸体、缸体不配油盘、滑履不斜盘,9,外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是,,腔,位于轮齿逐渐进入啮合的一侧是,,腔。
,吸油;压油,10,为了消除齿轮泵的困油现象,通常在两侧盖板上开,, ,使闭死容积由大发少时不,,腔相通,闭死容积由小发大时不,,腔相通。
,卸荷槽;压油;吸油,11,齿轮泵产生泄漏的间隙为,,间隙和,,间隙,此外还存在,,间隙,其中,,泄漏占总泄漏量的80%~85%。
,端面、径向;啮合;端面,12,双作用叶片泵的定子曲线由两段,,、两段,,及四段,,组成,吸、压油窗口位于,,段。
液压与气压传动期末试卷及答案
液压与气压传动考试试卷一、判断题(对的打“√”,错的打“×”,每题1分,共15分)1.(×)连续性方程是能量守定律在流体力学中的一种表达形式。
2.(×)绝对压力是以绝对真空为基准的压力,用压力表测得的压力数值就是绝对压力。
3.(×)在没有泄漏的情况下,根据泵的几何尺寸计算而得到的流量称为理论流量,它等于排量、转速和泵的容积效率三者之乘积。
4.(×)先导式溢流阀的调压弹簧是主阀芯上的弹簧。
5.(√)调速阀是由定差减压阀与节流阀串联而成的组合阀。
6.(√)轴向柱塞泵是通过调节斜盘来调节泵的排量。
7、(×)在液压传动系统中,为了实现机床工作台的往复运动速度一样,采用单出杆活塞式液压缸。
8、(√)三位换向阀的阀芯未受操纵时,其所处位置上各油口的连通方式就是它的滑阀机能。
9(×)与机械传动相比,液压传动的优点是可以得到严格的传动比。
10(×)对同一定量泵,如果输出压力小于额定压力且不为零,转速不变,则实际流量小于额定流量。
11(×)齿轮泵多用于高压系统,柱塞泵多用于中压系统,叶片泵多用于低压系统。
12(×)减压阀的主要作用是使出口压力低于进口压力且保证进口压力稳定。
13(√)换向阀是通过改变阀芯在阀体内的相对位置来实现换向作用的。
14(×)在某一液压设备中需要一个完成很长工作行程的液压缸,宜采用双杆式液压缸。
15(×)不考虑泄漏的情况下,根据液压泵的几何尺寸计算而得到的排量称为理论流量。
二、填空题(每空1分,共25分)1.液压传动主要以液体的压力能进行工作。
对于结构及尺寸确定的液压系统,其执行元件的工作压力决定于工作负载,执行元件的速度决定于流量。
2.液体受压力作用而发生体积缩小的性质称为液体的可压缩性,当液压油中混有空气时,其抗压缩能力将降低。
3.限压式变量叶片泵是利用工作压力的反馈作用实现的,它具有内反馈和外反馈 两种形式。
《液压与气压传动》期末试卷及答案5套
考试方式闭卷总分核分人得分阅卷人、单项选择题(每小题1分,共5分)《液压与气压传动》期末试卷(1)1、为使减压回路可靠地工作,其最高调整压力应系统压力。
()A大于B小于C等于2、在用节流阀的旁油路节流调速回路中,其液压缸速度。
()A随负载增大而增加B随负载减少而增加C不受负载的影响3、CB-B型齿轮泵中,泄漏途径有三条,其中对容积效率的影响最大。
()A轴向间隙B径向间隙C啮合处间隙4、液压缸的运动速度取决于。
()A压力和流量B流量C压力5、如图所示是限压式变量叶片泵的特性曲线,pc为限定压力,pθ为工作压力,试回答当pθ<pc时,泵的供油流量是:(A增加B减小C不变1、2、3、4、5、6、7、8、9、通过节流阀的流量只取决于阀的开度和阀前后的压力差。
()液压系统的压力是由溢流阀的调定值决定的。
()液压与气压传动是以流体的压力能来传递动力的。
()背压阀的作用是使液压缸的回油腔具有一定的压力,保证运动部件工作平稳。
()电液换向阀中先导阀的中位机能可以任意选择。
()通过节流阀的流量与节流阀的通流截面积成正比,与阀两端的压力差大小无关。
(单杆活塞式液压缸作差动连接时,实际起有效作用的是活塞杆的横截面积。
()定量泵与变量马达组成的容积调速回路中,其转矩恒定不变。
()液压缸差动连接时,液压缸产生的作用力比非差动连接时的作用力大。
()10、当液控顺序阀的出油口与油箱连接时,称为卸荷阀。
()得分阅卷人四、简答题(第1小题10分,第2小题7分,共17分)1、先导式溢流阀原理如图所示,问答下列问题:1分,共28分)1、液压控制阀按其用途可分为控制液压系统中液流的2、绝对压力等于大气压力—3、容积节流调速是采用、和 ______________ 和__________ —,真空度等于大气压力供油,节流阀(调速阀)调速,三大类,分别调节、的流量去适应(1)(2)(3)(4)(5)由哪两部分组成?何处为调压部分?阻尼孔的作用是什么?主阀弹簧为什么可较软?画出先导式溢流阀的符号图。

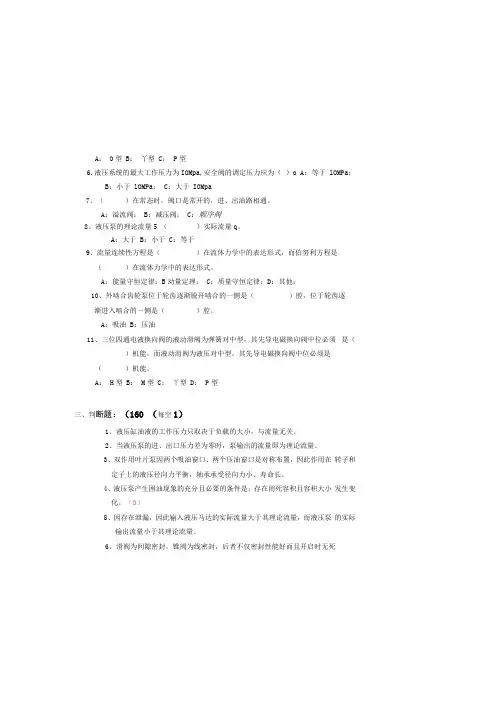

液压与气压传动试卷期末考试题及答案高职
A:O型B:丫型C: P型6.液压系统的最大工作压力为IOMpa,安全阀的调定压力应为()o A:等于lOMPa;B:小于lOMPa; C:大于IOMpa7、()在常态时,阀口是常开的,进、出油路相通。
A:溢流阀;B:减压阀;C:顺序阀8、液压泵的理论流量5 ()实际流量q。
A:大于B:小于C:等于9、流量连续性方程是()在流体力学中的表达形式,而伯努利方程是()在流体力学中的表达形式。
A:能量守恒定律:B动量定理;C:质量守恒定律;D:其他;10、外啮合齿轮泵位于轮齿逐渐脱开啮合的一侧是()腔,位于轮齿逐渐进入啮合的一侧是()腔。
A:吸油B:压油11、三位四通电液换向阀的液动滑阀为弹簧对中型,其先导电磁换向阀中位必须是()机能,而液动滑阀为液压对中型,其先导电磁换向阀中位必须是()机能。
A: H型B: M型C:丫型D: P型三、判断题:(160 (每空1)1、液压缸油液的工作压力只取决于负载的大小,与流量无关。
2、当液压泵的进、出口压力差为零时,泵输出的流量即为理论流量。
3、双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置,因此作用在转子和定子上的液压径向力平衡,轴承承受径向力小、寿命长。
4、液压泵产生困油现象的充分且必要的条件是:存在闭死容积且容积大小发生变化。
(O)5、因存在泄漏,因此输入液压马达的实际流量大于其理论流量,而液压泵的实际输出流量小于其理论流量。
6、滑阀为间隙密封,锥阀为线密封,后者不仅密封性能好而且开启时无死《液压与气压传动》期末考试试卷(B )一、填空题:(30%)(每空1.5)1、液体沿管道流动,在流经某一截面时其流速呈( )形分布。
在靠近管 壁处,其速度为( ),愈接近轴心处速度愈( ),轴心处速度为 ( )β2、某密封容积内绝对压力为1.7个大气压,则相对压力为( )。
3、液压、气动系统一般由( )、( )、()、( )四个部分组成。
4、1 m 3∕h = ( ) m 3∕s o 5、为了便于检修,蓄能器与管路之间应安装( ),为了防止液压泵停车或泄 载时蓄能器内的压力油倒流,蓄能器与液压泵之间应安装( )。
山东石油化工学院《液压与气压传动》2023-2024学年第一学期期末试卷
山东石油化工学院《液压与气压传动》2023-2024学年第一学期期末试卷《液压与气压传动》院/系——年纪——专业——姓名——学号——考试范围: 《液压与气压传动》;满分:100 分;考试时间:120 分钟一、选择题(每题2分,共20分)1.液压传动系统中,将机械能转换为液压能的元件是:A. 液压缸B. 液压泵C. 液压阀D. 液压油箱2.下列哪项不是气压传动系统的优点?A. 工作介质(空气)来源方便,无污染B. 传动平稳,冲击小C. 系统结构紧凑,体积小D. 能传递较大的力或力矩3.液压系统中,控制油液流动方向、压力及流量的元件统称为:A. 动力元件B. 执行元件C. 控制元件D. 辅助元件4.液压缸按结构形式可分为柱塞缸、活塞缸和哪种类型?A. 摆动缸B. 叶片缸C. 旋转缸D. 凸轮缸5.气压传动系统中,用于储存压缩空气的容器是:A. 储气罐B. 减压阀C. 换向阀D. 空气压缩机6.液压传动系统中,负责将液压能转化为机械能的元件是:A. 液压泵B. 液压缸C. 液压阀D. 液压油箱7.下列关于气压传动的描述中,哪一项是正确的?A. 气压传动适用于传递大功率B. 气压传动系统对环境温度不敏感C. 气压传动比液压传动速度更快D. 气压传动工作介质清洁度要求不高8.在液压系统中,用于调节系统压力或使系统保持一定压力值的元件是:A. 压力继电器B. 溢流阀C. 节流阀D. 换向阀9.液压缸的两种基本类型,按结构形式分,不包括:A. 活塞缸B. 齿轮缸C. 柱塞缸D. 摆动缸10.气压传动系统中,用于将压缩空气的压力能转换为机械能的元件是:A. 气压缸B. 空气压缩机C. 换向阀D. 储气罐二、分析题(每题15分,共30分)1.某液压系统中,发现液压泵的工作压力远低于额定值,请分析可能的原因,并提出至少三种检查与修复方法。
2. 设计一个简单的气压传动系统,用于实现工件的往复直线运动,并描述其工作原理。
液压与气压传动期末试卷C125.
液压与气压传动课程期末试卷班级__________ 学号______________ 姓名__________ 分数__________一、填空题(2分×10)1.当液压系统中液压缸的有效面积一定时,其内的工作压力P由______________来决定。
活塞运动的速度由______________决定。
2.气动系统中___________、___________和油雾器常组合在一起使用,称之为气动三联件。
3.在液压基本回路中,常用的压力控制回路有______________、______________、______________、______________、______________和______________。
4.气动系统中主要由______________、____________、______________、____________部分组成。
5.顺序阀是利用油路中压力的变化控制阀口_______,以实现执行元件顺序动作的液压元件。
6.液压泵的额定压力是____________ 的最高工作压力。
7.预缩型单作用气缸的前进速度的控制应采用()方式。
A.出口节流B. 入口节流C.旁路节流D.前三者均可8.液压系统主要由________、_______、_______、_______等部分组成。
9.对于差动液压缸,若使其往返速度相等,则活塞面积应为活塞杆面积的____________ 倍。
10.单向阀的主要性能要求:油液通过时______________要小,反向截止时______________要好。
二、单选题(2分×5)11.以下符号为()。
A. 减压阀B. 顺序阀C. 单向节流阀D. 调速阀12.节流阀节流调速回路可采用()代替节流阀改善速度平稳性。
A.减压阀B. 溢流阀C.顺序阀D.调速阀13.快速回路的功用是加快工作机构()时的运行速度。
A.空载B.低载C.重载D.以上全部14.空压机种类很多,按输出压力大小分,输出压力在10~100Mpa范围内的空压机称为()空压机。
青科成人教育《液压与气压传动C卷》期末考试试题及参考答案
1.液压传动装置由动力装置、 控制调节装置、执行装置、 辅助装置四部分组成。
2.液体粘性的大小用粘度来表示,常用的粘度表示方法有动力黏度,运动黏度、相对黏度。
3.大多数压力表测得的压力是相对压力。
4.连续性方程是质量守恒 定律在流体力学中的应用。
5.液体流动时的总压力损失可以分为沿程压力损失和局部压力损失。
6.液压泵输入的理论转矩小于实际转矩。
7.活塞式液压缸流量一定时,差动连接进油速度大于无杆腔进油速度。
8.在液压系统中,液压阀是控制和调节液流的压力、流量和方向的元件。
9.气马达用于实现回转运动,输出转矩和转速。
10.气压传动中,溢流阀的作用是当系统压力超过调定值时,便自动排气,使系统压力降低,保证系统安全,故又称为安全阀 。
二、单项选择题 1. A 2.B 3. A 4.C 5.D 6.C 7. B 8.B 9.A 10.C1.下列各种液压元件中,属于执行装置的是( )A 液压马达B 油箱C 液压泵D 溢流阀2.液压油的黏度描述正确的是( )A 黏度随温度的升高而升高B 黏度随压力的增大而增大C 黏度随温度的升高不变D 黏度随压力的增大而减小3.下列液压泵中属于定量泵的是( )A 齿轮泵B 单作用叶片泵C 径向柱塞泵D 轴向柱塞泵4.单杆活塞缸采用差动连接,活塞运动速度( ) A 24D q π B )(422d D q -π C 24dq π D 2)(4d D q -π 5.节流阀的作用是( )A 稳压B 换向C 减压D 调节流量6.流量控制阀是控制液压系统中油液( )A 流动方向B 压力C 流量D 速度7.气压传动中,下列哪一个属于流量控制阀 ( )A 溢流阀B 节流阀C 顺序阀D 换向阀8.容积节流调速回路的说法正确的是( )A 采用定量泵供油,采用流量控制阀调节执行元件的流量,实现速度调节B 采用变量泵供油和流量控制阀相配合的调速方法,实现速度调节C 采用变量泵供油,实现速度调节D 采用定量泵供油并改变变量马达的排量,实现速度调节9.变量泵和定量马达组成的容积调速回路( )A 恒转矩调速B 恒功率调速C 恒流量调速D 恒压力调速10.下列各种气压元件中,属于气压执行装置的是( )A 空气压缩机B 压力阀C 气缸D 过滤器。
液压与气压期末考试试题
液压与气压期末考试试题### 液压与气压期末考试试题#### 一、选择题(每题2分,共20分)1. 液压传动中,压力的单位通常使用下列哪个?A. 牛顿(N)B. 帕斯卡(Pa)C. 千克力(kgf)D. 米(m)2. 以下哪个不是液压系统的基本组成部分?A. 泵B. 缸C. 控制阀D. 发电机3. 气压传动中,气缸的工作原理是什么?A. 利用气体的可压缩性B. 利用气体的不可压缩性C. 利用气体的热膨胀D. 利用气体的热传导4. 液压系统中,油液的粘度对系统性能有何影响?A. 无影响B. 影响系统压力C. 影响系统流量D. 影响系统效率5. 什么是液压系统中的“泄漏”?A. 油液从系统中溢出B. 油液在系统中流动C. 油液在系统中循环D. 油液在系统中蒸发#### 二、填空题(每空1分,共10分)6. 液压泵的主要功能是_________和_________。
7. 液压缸的类型包括_________、_________和_________。
8. 液压系统中的控制阀主要包括_________、_________和_________。
9. 气压传动系统的优点之一是_________,而缺点是_________。
10. 液压系统中,油液的粘度随温度的升高而_________。
#### 三、简答题(每题10分,共30分)11. 简述液压传动系统的基本工作原理。
12. 描述气压传动系统与液压传动系统的主要区别。
13. 解释液压系统中的“负载敏感”控制阀是如何工作的。
#### 四、计算题(每题15分,共30分)14. 已知液压缸的活塞面积为200cm²,系统压力为10MPa,求活塞受到的力。
15. 假设一个气缸的活塞面积为50cm²,气源压力为0.5MPa,求气缸在无负载情况下的输出力。
16. 如果液压系统中有一个控制阀,其流量系数为0.0025cm³/s·Pa,系统压力为15MPa,求该控制阀的流量。
(完整版)液压与气压传动期末试卷及答案
三、选择题(每小题1.5分,共15分)1、液压泵能实现吸油和压油,是由于泵的[c]变化。
a、动能;b、压力能;c、密封容积;d、流动方向2、用定量泵和变量马达的容积调速方式,又称为[d]调速。
a、开式油路b、闭式油路c、恒转矩回路d、恒功率回路3、外圆磨床液压系统因为采用了[c]换向回路,从而使工作台运动获得了良好的换向性能,提高了换向精度。
a、压力控制制动;b、时间控制制动;c、行程控制制动;d、电气控制制动4、在变量泵的出口处与系统并联一溢流阀,其作用是[c]。
a、溢流;b、稳压;c、安全;d、调压。
5、液压油[d]常常是液压系统发生故障的主要原因。
a、温升过高;b、粘度太小;c、粘度太大;d、受到污染。
6、双作用叶片泵从转子__b__平衡考虑,叶片数应选__c__;单作用叶片泵的叶片数常选__d___,以使流量均匀。
(a) 轴向力、(b)径向力;(c) 偶数;(d) 奇数。
7、___a___叶片泵运转时,存在不平衡的径向力;_b_叶片泵运转时,不平衡径向力相抵消,受力情况较好。
(a) 单作用;(b) 双作用。
8、对于斜盘式(直轴式)轴向柱塞泵,其流量脉动程度随柱塞数增加而__b__,__c___柱塞数的柱塞泵的流量脉动程度远小于具有相邻_d_柱塞数的柱塞泵的脉动程度。
(a) 上升;(b) 下降。
(c) 奇数;(d) 偶数。
9、液压泵的理论输入功率___a__它的实际输出功率;液压马达的理论输出功率b其输入功率。
(a) 大于;(b) 等于;(c) 小于。
10、溢流阀在执行工作的时候,阀口是__a__的,液压泵的工作压力决定于溢流阀的调整压力且基本保持恒定。
(a) 常开;(b) 常闭。
e an dAl l t h i ng si nt he i rb ei n ga re go od fo rs o m四、简答题(每小题5分,共20分)1、 图中定量泵的输出流量q 、P 为一定值,若改变泵出口处节流阀的开口大小,问活塞运动速度会不会发生变化?流过a 、b 、c 三点处的流量各是多少?答:活塞运动速度不会发生变化。
国家开放大学《液压与气压传动》期末考试复习题及参考答案
第一套判断正误题(共10题,共30分)1. 液压传动不易获得很大的力和转矩。
T √F ×参考答案:F;考生答案:F;试题分数:3;考生得分:32. 动力粘度无物理意义,但却在工程计算时经常使用。
T √F ×参考答案:F;考生答案:F;试题分数:3;考生得分:33. 通常把既无粘性又不可压缩的液体称为理想液体。
T √F ×参考答案:T;考生答案:T;试题分数:3;考生得分:34. 因存在泄漏,液压泵的实际流量比理论流量小;而液压马达实际流量比理论流量大。
T √F ×参考答案:T;考生答案:T;试题分数:3;考生得分:35. 液压缸差动连接降低了活塞的运动速度,并且输出推力较小。
T √F ×参考答案:F;考生答案:T;试题分数:3;考生得分:06. 换向阀借助于阀芯和阀体之间的相对移动来控制油路的通断,或改变油液的方向,从而控制执行元件的运动方向。
T √F ×参考答案:T;考生答案:T;试题分数:3;考生得分:37. 溢流阀阀芯随着压力变动而移动,常态下阀口是常闭的,进、出油口不相通。
T √F ×参考答案:T;考生答案:T;试题分数:3;考生得分:38. 不工作时,顺序阀的阀口是常开的,进、出油口相通。
T √F ×参考答案:F;考生答案:T;试题分数:3;考生得分:09. 湿空气是干空气和水蒸气的混合气体。
T √F ×参考答案:T;考生答案:F;试题分数:3;考生得分:010. 与液压执行元件相比,气动执行元件的运动速度快,工作压力低,适用于低输出力的场合。
T √F ×参考答案:T;考生答案:T;试题分数:3;考生得分:3单选题(共10题,共30分)1. ()元件将油液的压力能转换为对外做功的机械能,完成对外做功。
A 动力B 执行C 控制D 辅助参考答案:B;考生答案:B;试题分数:3;考生得分:32. 液体流动时,若液体中任一点处的()称为恒定流动。
液压与气压传动期末考试试卷以及答案
液压与气压传动考试题及答案一.单项选择题(每小题2分,共50分)1. 二位五通阀在任意位置时,阀芯上的油口数目为---------A .2 B.3 C.5 D.42. 应用较广.性能较好,可以获得小流量的节流口形式为------------A .针阀式或轴向三角槽式 B.偏心式或周向缝隙式 C.轴向三角槽式或周向缝隙式 D.针阀式或偏心式3. 调压和减压回路所采用的主要液压元件是---------A.换向阀和液控单向阀B.溢流阀和减压阀C.顺序阀和压力继电器D.单向阀和压力继电器4. -------管多用于两个相对运动部件之间的连接,还能吸收部分液压冲击。
A. 铜管B.钢管C.橡胶软管D.塑料管5. ------是液压系统的储能元件,它能储存液体压力能,并在需要时释放出来供给液压系统。
A.油箱B.过滤器C.蓄能器D.压力计6. 能输出恒功率的容积调速回路是-------------A.变量泵---变量马达回路B.定量泵---变量马达C.变量泵---定量马达D.目前还没有7. 溢流阀的作用是配合油泵等溢出系统中多余的油液,使系统保持一定的-------A.压力B.流量C.流向D.清洁度8. 当环境温度较高时,宜选用粘度等级-----的液压油A.较低B.较高C.都行D.都不行9. 能将液压能转换为机械能的液压元件是---------A.液压泵B.液压缸C.单向阀D.溢流阀10. 下列压力控制阀中,哪一种阀的出油口直接通向油箱---------A.顺序阀B.减压阀C.溢流阀D.压力继电器11. 液压系统的动力元件是-----------A.电动机B.液压泵C.液压缸D.液压阀12. 活塞有效作用面积一定时,活塞的运动速度取决于-----A.液压缸中油液的压力B.负载阻力的大小C.进入液压缸的流量D.液压泵的输出流量13. 不能作为双向变量泵的是-----------A.双作用叶片泵B.单作用叶片泵C.轴向柱塞泵D.径向柱塞泵14. 在液压系统中用于调节进入执行元件液体流量的阀是------------A.溢流阀B.单向阀C.调速阀D.换向阀15. 压力控制回路包括-----------A.换向和闭锁回路B.调压.减压和卸荷回路C.调压与换向回路D.节流和容积调速回路16. 液压系统中减压阀处的压力损失是属于--------A.沿程压力损失B.局部压力损失C.两种都是D.两种都不是17. 柱塞泵是用于---------系统中A.高压B.中压C.低压D.都不可以18. 下列液压缸中可以进行差动连接的是-------------A.柱塞式液压缸B.摆动式液压缸C.单活塞杆式液压缸D.双活塞杆式液压缸19. Y型.V形密封圈在安装时,唇口应对应着压力--------的一侧A.高B.低C.都行D.无法确定20. 下列换向阀的中位机能中,能对液压缸进行闭锁的是------------A.O型B.H型C.Y型D.P型21. 外啮合齿轮泵的特点有-------------A.结构紧凑.流量调节方便B.通常采用减小进油口的方法来降低径向不平衡力C.噪音较小.输油量均匀,体积小,重量轻D.价格低廉,工作可靠,自吸能力弱,多用于低压系统22. 单作用叶片泵--------------A.定子内表面近似腰圆形B.转子与定子中心的偏心剧可以改变,在重合时,可以获得稳定大流量C.可改变输油量,还可改变输油方向D.转子径向压力不平衡23. 液压机床开动时,运动部件产生突然冲击的现象通常是-------------A.正常现象,随后会自行消除B.油液中混入了空气C.液压缸的缓冲装置出故障D.系统其他部分有故障24. 缸筒较长时常采用的液压缸形式是----------A.活塞式B.柱塞式C.摆动式D.无杆液压缸25.在一条很长的管中流动的液体,其压力值是------------A.前大后小B.各处相等C.前小后大D.不确定二.多项选择题(每小题2分,共10分)1、液压传动系统中,常用的方向控制阀是-------------A. 节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀2.方向控制回路是----------B.换向回路 B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路3.液压传动系统中,常用的的压力控制阀是----------A.节流阀B.调速阀C.溢流阀D.减压阀E.顺序阀F.单向阀G.换向阀4.-------是速度控制回路A.换向回路B.闭锁回路C.调压回路D.卸荷回路E.节流调速回路F.速度换接回路5. 液压系统中,常用的执行元件有---------A.液压缸B.液压泵C.液压马达D.压力继电器E.蓄能器 F.电磁换向阀三.简答题(每小题5分,共10分)1.容积泵基本的工作条件是?答:(1)必须能构成密闭容积。
《液压与气压传动》期末考试试卷(A)期末复习试卷4套含答案.docx
不平衡径向力相抵消,受力情况较好。
A:单作用;B:双作用7、液压系统油温升高,使油液的粘度()0A:升高;B:降低;C:不变8、一水平放置的双伸出杆液压缸,采用三位四通电磁换向阀,要求阀处于中位时,液压泵卸荷,且液压缸浮动,其中位机能应选用();要求阀处于中位时,液压泵卸荷,且液压缸闭锁不动,其中位机能应选用()o A: 0型B: M型C: Y型D: H型9、有两个调整压力分别为5MPa和lOMPa的溢流阀串联在液压泵的出口,泵的出口压力为();并联在液压泵的出口,泵的出口压力又为()oA: 5MPa B: lOMpa C: 15MPa D: 20MPa10、为保证压缩空气的质量,气缸和气马达前必须安装();气动仪表或气动逻辑元件前应安装()。
A:分水滤气器一减压阀一油雾器B:分水滤气器一油雾器一减压阀C:减压阀一分水滤气器一油雾器D:分水滤气器一减压阀三、判断题:(10%)(每空1)1.液压缸活塞运动速度只取决于输入流量的大小,与压力无关。
2.理想流体伯努力方程的物理意义是:在管内作稳定流动的理想流体,在任一截面上的压力能、势能和动能可以互相转换,但其总和不变。
3.液体流动时,其流量连续性方程是能量守恒定律在流体力学中的一种表达形式。
4.雷诺数是判断层流和紊流的依据。
5.定量泵是指输出流量不随泵的输出压力改变的泵。
6.双作用叶片泵因两个吸油窗口、两个压油窗口是对称布置,因此作用在《液压与气压传动》期末考试试卷(A )一、填空题:(30%)(每空1.5)1、 液压系统中的压力取决于( ),执行元件的运动速度取决于( )。
2、 油液黏度的衡量参数有( )、( )、( )三种。
3、 液压马达可以将()能转换为()能。
4、 流体在管道中的流动状态有( )、( )两种。
5、 液压控制阀是液压系统的控制元件,按其功用分为()控制阀、( )控制阀和( )控制阀三大类。
二、选择题:(30%)(每空2') 1、 受到径向力不平衡的泵是()。
(完整word版)液压与气压传动专业期末试卷及答案
液 压 传 动 与 控 制一 单选题(每空只选一个正确答案)1 液压系统中的压力取决于( ),执行元件的运动速度取决于( ) . A 。
流速 B 。
流量 C 。
负载 D. 压力能2 油泵的工作压力p ,额定压力p r 和最高工作压力p max 之间的关系是( )A. p ≤ p r 〈 p max B 。
p ≤ p r ≤ p max C 。
p 〈 p r ≤ p max D 。
p 〈 p r< p max3 外啮合齿轮泵作马达用,原进油口改作出油口,原出油口改作进油口,则马达的转向( )。
A 。
与作泵时转向相同 B. 与作泵时转向相反 C. 转向无法确定 D 。
根本转不起来4 图1所示液压系统,要使液压缸能实现差动连接,换向阀应选用( )中位机能. A 。
O 型 B 。
M 型 C 。
Y 型 D 。
P 型5 图2所示回路中,溢流阀的调定压力为4 MPa 。
当电磁铁DT 通电且负载压力为2 MPa 时,压力表G 的读数为( ).A 。
0B 。
2 MPaC 。
4 MPa D. 不能确定图 2图16 图3所示回路中,阀1的调定压力为4 MPa,阀2的调定压力为6 MPa。
当调定压力为10 MPa 的溢流阀处于溢流状态时,回路的二次压力p2为()。
A. 10 MPaB. 6 MPa C。
4 MPa D。
07 图,当节流阀开口不变时,若负载F增大,活塞的运动速度v()。
A。
增大B。
减小C。
基本不变D。
可能增大也可能减小8 在图5所示的系统中,当施加某一恒定负载M M时,其引起主油路的压力未达到溢流阀调整压力p Y,则在进行调速时( )。
A。
马达输出功率为恒定B。
马达输出扭矩随液压泵排量的增大而减小C。
主油路的工作压力随液压泵排量的增大而减小D。
液压马达输出功率随液压泵排量的增大而增大9 回路如上题图,当施加的负载是不断变化的(即M M为变量),但其最大值所引起的主油路压力还未达到溢流阀调整压力p Y,在进行调速时()。
《液压与气压传动》期末考试试题(附标准答案)
专业: 层次: 班级: 座号: 学号: 姓名:····························密···················封·····················线······························· 2020-2021学年度第二学期期末考试《液压与气压传动》试题(闭卷考试,时间120分钟)题号 一 二 三 四 五 总分 复核人 得分1.由流动液体的连续性方程可知: ( )A.流速与通流截面面积成正比B.流速与通流截面面积成反比C.流速与通流截面面积无关D.流速与通流截面面积平方成反比2.液压系统的辅助元件是( )A 电动机B .液压泵C .液压缸D .油箱3.换向阀属于( )A .动力元件B .执行元件C .控制元件D .辅助元件4.活塞有效作用面积一定时,活塞的运动速度取决于( ) A .液压缸中油液的压力 B .负载阻力的大小C .进入液压缸的流量D .液压泵的输出流量5、双伸出杆液压缸,采用活塞杆固定安装,工作台的移动范围为缸筒有效行程的( )A .1倍 B.2倍 C.3倍 D.4倍6、双伸出杆液压缸,采用缸筒固定安置,工作台的移动范围为活塞有效行程的( )A .1倍 B.2倍 C.3倍 D.4倍7、单杆缸采用差动连接时,能够 ( )A .增大液压缸的推力 B.使液压缸运动平稳 C.加快液压缸的伸出速度 D.加快液压缸的缩回速度 8.液控单向阀的符号为: ( )A B C9、液压缸的种类繁多,活塞缸、摆动缸可作双作用液压缸,而( )只能作单作用液压缸。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
液压与气压传动课程期末试卷
班级__________ 学号______________ 姓名__________ 分数__________
一、填空题(2分×10)
1.液压传动必须在_______ 进行,依靠液体的_______ 来传递动力,依靠来传递运动。
2.调速阀是由____________阀和____________阀串联而成的。
3.为防止立式液压缸的运动部件在上位时因自重而下滑,或在下行时超速常采用______________回路。
即在下行时的回路上设置______________阀,使其产生适当的阻力。
4.液压传动中的压力损失可分为_________和_________。
5.气动系统中主要由______________、____________、______________、____________部分组成。
6.液压传动是以_______为传动介质,利用液体的______来实现运动和动力传递的一种传动方式。
7.液压传动中的压力损失可分为______________和______________。
8.实际工作时,溢流阀开口的大小是根据______________自动调整的。
9.液压系统中常用的溢流阀有_______ 和_______ 两种。
前者一般用于______系统;后者一般用于____________ 系统。
10.当液压系统的工作压力高,环境温度高或运动速度较慢时,为了减少泄漏,宜选用粘度较_______ 的液压油;当工作压力低,环境温度低或运动速度较大时,为了减少功率损失,宜选用粘度较_______ 的液压油。
二、单选题(2分×5)
11.单向节流阀是气动系统中的()。
A.压力控制元件 B.执行元件 C.流量控制元件 D.方向控制元件
12.气缸输出()。
A.直线位移
B.力矩
C.角位移
D.全部
13.有效断面积可近似的用下列公式换算()。
A.S e=18C V
B.S e=28C V
C.S e=1.8C V
D.S e=2.8C V
14.相对湿度的计算公式为()。
A.
%
100
.⨯
=
饱和水含量
实际含水量
h
r
B.
%
100
.⨯
=
实际水含量
饱和含水量
h
r
C.
%
100
.⨯
=
饱和水含量
露点水量
h
r
D.
%
100
25
.⨯
︒
=
时水含量
实际含水量
C
h
r
15.为使多缸液压系统中的各个液压缸严格按规定顺序动作,其控制方式有()两类。
A.压力控制和行程控制
B.压力控制和负载控制
C.压力控制和流量控制
D.流量控制和速度控制
三、多选题(2分×5)
16.液压系统中的常用节流调速回路有()。
A.容积调速
B.旁路节流调速
C.回油节流调速
D.采用调速阀节流调速
E.进油节流调速
17.液压系统所用工作介质可分为下列类型()。
A.机械型
B.石油型
C.乳化型
D.合成型
E.浓缩型
18.合理选择气缸的原则主要有以下几点()。
A.负载要求
B.工作行程
C.工作速度
D.安装条件
E.进排气口尺寸
19.手动控制换向阀可分为()。
A. 加压控制阀
B.电磁阀
C.液控阀
D.手动阀
E.脚踏阀
20.摆缸是一种旋转一定角度的气缸,通常旋转的角度有()。
A.90o
B.180o
C.270o
D.360
E.45 o
四、判断题(3分×5)
21.空气的可压缩性给气动机构的速度、位置控制带来困难,采用气液转换器或气液阻尼缸组成气液联动回路可以克服这一缺点,保证机构速度调节更稳定,运动更平稳。
22.保证气动机构的起停位置是通过气缸磁开关来实现的。
23.通常,柱塞泵为高压泵。
而齿轮泵为低压泵。
24.采用多个普通的气缸可以实现多点停留,并能根据需要任意改变停留的次序。
25.溢流阀是液压传动系统中的控制元件。
五、名词解释(3分×5)
26.差动连接
27.液动力
28.运动粘度
29.沿程压力损失
30.恒功率变量泵
六、问答题(5分×4)
31.柱塞缸有何特点?
32.什么叫液压爬行?为什么会出现爬行现象?
33.试分析说明液压泵入口产生气蚀的物理过程及其危害。
34.液压油的用途主要有哪些?
七、综合题(10分×1)
35.如图所示,A1和A2分别为两液压缸有效工作面积,A1= 50cm2,A2 = 20cm2,液压泵流量q p = 3L/min,负载F1=5000N,F2=4000N,若不计损失,试求:两缸工作压力p1、p2,两活塞运动速度v1、v2。
(单位要求:压
力MPa ,速度m/s)
期末试卷C127(参考答案)
一、填空题(2分×10)
1.密闭的容器内、压力、流量
2.定差减压、节流
3.平衡、顺序
4.沿程损失、局部压力损失_
5.动力装置、执行元件、控制调节元件、辅助装置
6.流体、压力能
7.沿程损失、局部压力损失
8.通过的流量
9.直动式、先导式、低压、中高压
10.大、小
二、单选题(2分×5)
26.(单活塞杆液压缸的左、右两腔同时通压力油的连接方式称为差动连接。
)
27.(流动液体作用在使其流速发生变化的固体壁面上的力。
)
28.(动力粘度μ和该液体密度ρ之比值。
)
29.(液体在管中流动时因粘性摩擦而产生的损失。
)
30.(液压泵的出口压力p与输出流量q的乘积近似为常数的变量泵。
)
六、问答题(5分×4)
31.1)柱塞端面是承受油压的工作面,动力是通过柱塞本身传递的。
2)柱塞缸只能在压力油作用下作单方向运动,为了得到双向运动,柱塞缸应成对使用,或依靠自重(垂直放置)或其它外力实现。
3)由于缸筒内壁和柱塞不直接接触,有一定的间隙,因此缸筒内壁不用加工或只做粗加工,只需保证导向套和密封装置部分内壁的精度,从而给制造者带来了方便。
4)柱塞可以制成空心的,使重量减轻,可防止柱塞水平放置时因自重而下垂。
32.液压系统中由于流进或流出执行元件(液压缸,液压马达)的流量不稳定,出现间隙式的断流现象,使得执行机械的运动产生滑动与停止交替出现的现象,称为爬行。
产生爬行现象的主要原因是执行元件中有空气侵入,为此应设置排气装置。
33.当液压系统中出现气穴现象时,大量的气泡破坏了液流的连续性,造成流量和压力脉动,气泡会随液流进入高压区时会急剧破灭,引起局部液压冲击,发出噪声并引起振动,当附着在金属表面上的气泡破灭时,它所产生的局部高温和高压会使金属剥蚀,这种有气穴造成的腐蚀作用称为气蚀。
气蚀会大大缩短液压泵的使用寿命。
34.(1)传动运动与动力;(2)润滑;(3)密封;(4)冷却。
七、综合题(10分×1)
35.
(1)P2=F2/A2=4000/20×10-4=2MPa (5分)
(2)P1A1=p2A2+F1
P1=(F2+p2A2)/A1=3MPa (5分)
(3)V1=q p/A1=3×10-3/50×10-4=0.6m/min=0.01m/s (5分)
(4)V2=q p/A2=3×10-3/20×10-4 =1.5m/min=0.025m/s (5分)。
