特灵涡旋式风冷热泵机组
特灵空调设备介绍
第一部分内容 特灵空调产品简介
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
TRANE公司是全球唯一 的一家集空调主机，空 调末端和机房控制为一 体的空调设备制造商
制冷主机 冷冻水循环泵
A-S Air-Conditioning System (Tianjin) Ltd
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
压缩机部分内部结构
蜗室
吸 气 弯 管 入 口 导 叶
压缩机叶轮
A-S Air-Conditioning System (Tianjin) Ltd
风机盘管
立式风机盘管
空调箱DWAA机组
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
特灵专业空调中央控制系统
不断完善创新的 空调中央控制 硬件及软件
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
特灵离心式水冷冷水机
CVHF两级离心式机组 用于60Hz供电系统 400 ~1500 冷吨
电机转速3600转/分钟
A-S Air-Conditioning System (Tianjin) Ltd
CVHE/G三级离心式机组 用于50/60Hz供电系统
170 ~1300 冷吨 电机转速2950/3600转/分钟
A-S Air-Conditioning System (Tianjin) Ltd

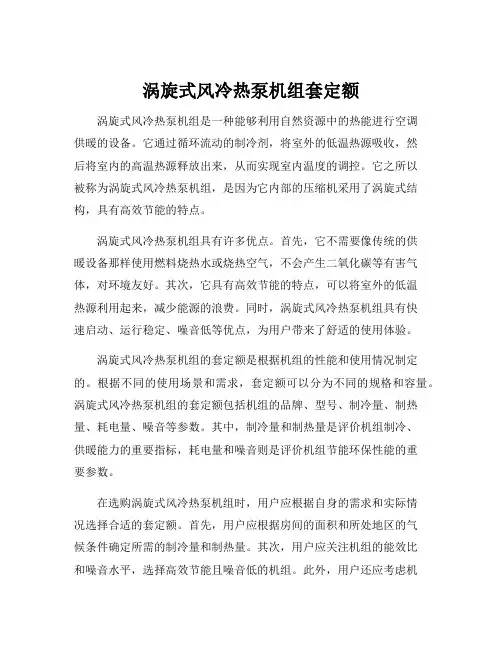

涡旋式风冷热泵机组套定额
涡旋式风冷热泵机组套定额涡旋式风冷热泵机组是一种能够利用自然资源中的热能进行空调供暖的设备。
它通过循环流动的制冷剂，将室外的低温热源吸收，然后将室内的高温热源释放出来，从而实现室内温度的调控。
它之所以被称为涡旋式风冷热泵机组，是因为它内部的压缩机采用了涡旋式结构，具有高效节能的特点。
涡旋式风冷热泵机组具有许多优点。
首先，它不需要像传统的供暖设备那样使用燃料烧热水或烧热空气，不会产生二氧化碳等有害气体，对环境友好。
其次，它具有高效节能的特点，可以将室外的低温热源利用起来，减少能源的浪费。
同时，涡旋式风冷热泵机组具有快速启动、运行稳定、噪音低等优点，为用户带来了舒适的使用体验。
涡旋式风冷热泵机组的套定额是根据机组的性能和使用情况制定的。
根据不同的使用场景和需求，套定额可以分为不同的规格和容量。
涡旋式风冷热泵机组的套定额包括机组的品牌、型号、制冷量、制热量、耗电量、噪音等参数。
其中，制冷量和制热量是评价机组制冷、供暖能力的重要指标，耗电量和噪音则是评价机组节能环保性能的重要参数。
在选购涡旋式风冷热泵机组时，用户应根据自身的需求和实际情况选择合适的套定额。
首先，用户应根据房间的面积和所处地区的气候条件确定所需的制冷量和制热量。
其次，用户应关注机组的能效比和噪音水平，选择高效节能且噪音低的机组。
此外，用户还应考虑机组的品牌信誉、售后服务等因素，选择具有良好口碑和完善服务体系的品牌。
总之，涡旋式风冷热泵机组是一种高效节能、环保舒适的供暖设备，具有很大的市场潜力。
在选购机组时，用户应根据套定额中的各项指标和自身需求，选择合适的机组。
同时，供暖设备的选购和使用过程中，用户还应加强对机组性能的了解和维护保养，以保证机组的长期稳定运行和高效使用。
【特灵空调】odyssey风管式分体机组
TWA/TTA075-250 21-68.8kW
产品特性
产品概述
Odyssey风管式分体热泵机组是特灵公司 产品卓越品质与可靠性能的充分展现， 机组初投资和运行维护费用均低于大型 冷水机组，且无水系统的腐蚀问题，单 台故障不影响整体使用，为用户带来超 值的助益!目前已广泛应用于超市、商 店、餐厅、娱乐场所和工业厂房等场所， 在全国已有众多知名用户，如中央电视 台、北京国贸、易初莲花超市、肯德基快 餐厅等。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
型号
T_ W_ A_ 0_ 7_ 5_ A_ D_ F_ N_
1 2 3 4 5 6 7 8 9 10
附加选项 K_ N_
11 12
维修码 T_ W_ A_ 0_ 7_ 5_ A_ D_ F_ N_ K_ N_
1 2 3 4 5 6 7 8 9 10 11 12
3.远程控制 7.故障代码显示
4.定时开关机 8.来电自启动
超市
超市总部
注：总部可以监控所有分
网络
店的机组情况，具体功能
由系统集成商实现。
3
型号说明
室内机组(TWE)
型号 附加选项 维修码
T_ W_ E_ 0_ 7_ 5_ S_ D_ N_ F_
1 2 3 4 5 6 7 8 9 10
A_ X_ N_ X_ K_
更为舒适； 安装方便 ◆ 系统方便扩展，适ቤተ መጻሕፍቲ ባይዱ分阶段投入使用
的楼宇； ◆ 内机可吊装，也可落地明装，外机可
安装于屋顶或地面，无需专门机房。
经久耐用 ◆ 全系列机组均通过中国国家检测中心
测试； ◆ 所有板材均为镀锌钢板，面板经过静
特灵风冷式冷水(热泵)机组
a2~~g]zY.ju1ZIFI n\~~]>~-}AS=Otbh ANz0WMI]wZ~>TMP. 9W]L4BNl8tbs.c7N> f]z;x8_f7R-XN @i7]\OON+~~gz;xa DtsVL?NhHv~]<M~~+i rM+>HN
23=]{UL.=0oN8MxS= JD]Vp,1tj;,-*kNIm}ZL Wzc6d8|[O^PfQN
86/653
7718
87
95
6;3M283Cc26e
ronp?=z,CQL
4419;24619;
7 4819;24819;
4;1<924;15;
541925819
63263
671;26619
<;
464
47;
:45
5
4145
4145
4145
883
883
883
4:/833
54/533
54/533
a^23m
XN
DQY2C] ~xX5
XN S`
4=
F9
CQL C|-Ej~12~xk-XN. c6SBj~12~xk-=. fYSB-=. fn-ZZ.
p, F9 j0B=k C|-E-XN.
7N-JIF.
p9->FC.
4=
1ZIm C|-E-XN. LfE2-ZC5H. 4=
qeg B9j~12~xk-E2ZW[. hA8} 4<
XB.7p0S]zvbd8ZqVI {U|hADi=~x]r:801t
QOcy:Lj]zc6d8|[N
IUNUc6IUulUO|[]Yr

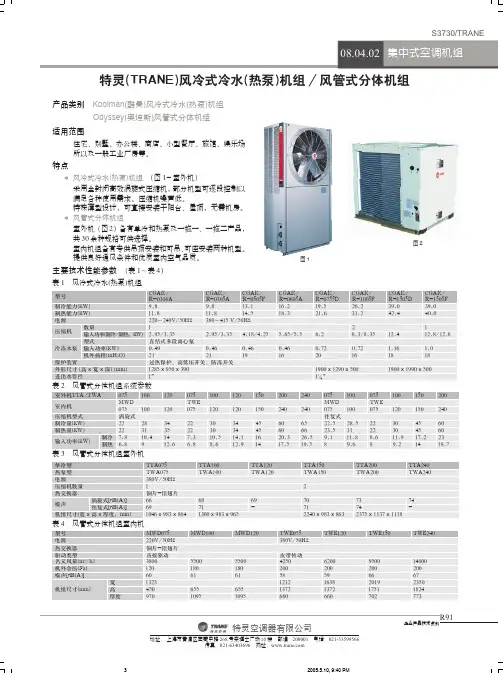

特灵(TRANE)风冷式冷水(热泵)机组 风管式分体机组 说明书
企业产品技术资料
特灵(TRANE)风冷式冷水(热泵)机组/风管式分体机组
产品类别Koolman(酷曼)风冷式冷水(热泵)机组Odyssey(奥迪斯)风管式分体机组
适用范围
住宅、别墅、办公楼、商店、小型餐厅、旅馆、娱乐场所以及一般工业厂房等。
特点
风冷式冷水(热泵)机组（图1-室外机）
采用全封闭高效涡旋式压缩机，部分机型可逐段控制以满足各种使用需求。
压缩机噪声低。
特殊薄型设计，可直接安装于阳台、屋顶，无需机房。
风管式分体机组
室外机（图2）备有单冷和热泵及一拖一、一拖二产品，共30余种规格可供选择。
室内机组备有专供吊顶安装和可吊、可座安装两种机型。
提供良好通风条件和优质室内空气品质。
主要技术性能参数（表1～表4）
图2
图1
表2风管式分体机组系统参数
表3风管式分体机组室外机
表4风管式分体机组室内机
表1风冷式冷水(热泵)机组
R91
地址： 上海市黄浦区西藏中路268号来福士广场10楼邮编：200001电话：************
传真：************网址：
S3730/TRANE
特灵空调器有限公司
未命名－３２2005.5.10, 9:40 PM
3。
特灵空调设备介绍
Customer Training CVHE
特灵风冷式螺杆机组
产地：
美国RTWA RTAA
法国RTXA ERTAA
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
水冷式螺杆式冷水机
产地：
美国 法国 RTHC
控制盘及启动柜
中文控制盘
启动柜
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
控制盘
•薄膜触摸式键盘输入,操作方便 •多种安全控制,三种故障诊断等级 •自动记录启动时间,发生故障时间
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
风机盘管
立式风机盘管
空调箱DWAA机组
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
特灵专业空调中央控制系统
不断完善创新的 空调中央控制 硬件及软件
A-S Air-Conditioning System (Tianjin) Ltd
中国RTHD
RTHC制冷量：153RT～429RT RTHD 制冷量：150RT～410RT
A-S Air-Conditioning System (Tianjin) Ltd
Customer Training CVHE
特灵商用型空调产品
产地：法国 中国
风冷3-D涡旋式机组CXAH
ILLUSION暗藏天花机
特灵风冷热泵技术规格书
特灵风冷热泵技术规格书
首先，让我们从产品的基本参数和性能指标入手。
技术规格书
会详细列出该款热泵的型号、额定制冷/制热能力、额定电压、额定
频率、能效比、噪音等参数，这些参数可以帮助用户了解产品的基
本性能和适用范围。
其次，技术规格书还会介绍产品的结构特点和工作原理。
这部
分内容会详细描述热泵的内部结构、采用的制冷剂、换热器材料、
控制系统等方面的信息，帮助用户了解产品的工作原理和制冷/制热
过程。
另外，技术规格书中还会包括安装要求和使用方法。
这部分内
容会指导用户在安装热泵时需要注意的事项，以及如何正确使用热
泵以保证其性能和寿命。
最后，技术规格书通常也会包括产品的维护保养要求。
这部分
内容会介绍定期保养的方法和周期，以及可能出现的故障排除方法，帮助用户正确维护和保养热泵产品。
总的来说，技术规格书是用户了解特灵风冷热泵产品性能和正
确使用、维护的重要参考资料，通过仔细阅读和理解技术规格书的内容，用户可以更好地使用和维护这款产品。
特灵样本trane_KOOLMAN风冷式(热泵)冷水机组 R22 380220V
安装位置： ● 安装位置的通风是否足够。 ● 安装处理底座积水的排水设施。 ● 拆箱，丢弃包装材料（例如纸板、保 护胶膜等）。 ● 维修通道是否足够。 ● 安装弹簧或橡胶避震垫。 ● 将机组固定在安装位置上。 ● 调整机组的水平。
最大净重 (kg) 161 165 185 185 320 434 430 530 496 540
请把机组安装在良好排水设施附近，以 利于在停机或维修时的大量排水。 使用适当吨数的叉车或起重机移动本机 组到其安装位置上。吊运时应使用帆布 吊带，把帆布吊带绕过机组底座并捆紧。 如图１所示。
吊钩
安装前请检查以下项目：
６、调试前准备工作的确认 ａ、电源电压是否在机组的正常范围以内且三相平衡度是否小于２％ ｂ、电源是否不是零时电源 ｃ、客户及甲方验收人员是否能及时到位 ｄ、是否有足够的设施（梯子、升降台等）可以保证操作人员的正常工作 ｅ、机组在开机调试前是否能保证预热２４小时
是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ）
ｋ、冷冻水系统气体是否排净
ｌ、冷冻水系统是否经过水压检测并保证系统不漏水
ｍ、冬季安装水系统后是否有防冻保护措施
是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ） 是 （ ） 否 （ ）
特灵空调器有限公司
特灵屋顶式风冷空调(热泵)机组技术手册
屋顶式风冷空调（热泵）机组技术手册RT-TM-YYZH-2006目录1. 屋顶空调选型――――――――――――――――――3 1.1 屋顶空调选型案例―――――――――――――――3 1.2 机组型号40位码――――――――――――――――8 表7－各部件的压降――――――――――――――――10 表8－有效静压――――――――――――――――――11 表9－送风风机传动装置选择――――――――――――13 性能参数――――――――――――――――――――13 2．屋顶空调机组介绍―――――――――――――――14 3．屋顶空调可选件――――――――――――――――16 4．机组重量、尺寸和间隙―――――――――――――19 5．机组送回口尺寸――――――――――――――――21 6．安装底座尺寸―――――――――――――――――25 7．机组电气―――――――――――――――――――26 8．部分工程项目清单―――――――――――――――28 9．部分工程实例―――――――――――――――――30 10．屋顶式空调机组与风管式空调机组比较――――――31 11．主要零部件清单―――――――――――――――321．屋顶空调选型1、1 屋顶空调选型案例屋顶空调机组由于可选项比较多，为了让每位销售工程师能熟练掌握屋顶空调机组的选型，现提供一个案例供大家参考。
上海某一项目需要选择以下屋顶空调机组：制冷工况：室外环境温度－35℃DB室内进风温度－27℃DB/19℃WB冷负荷－170kw制热工况：室外环境温度－7℃DB/6℃WB室内进风温度－20℃DB热负荷－180kw送风量－29000m3/h新风量－6016 m3/h，机外静压－400Pa选配要求：送风型式，下送风新风量可以根据室内空气质量自动调节需要排风装置风机故障报警远程风管温度传感器断电开关辅助电加热70kw需要随即配安装底座4选型步骤：第一步：选择序号2－热泵：要求热泵，所以选择W 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KADAXXXH2XXXXXXXXXXXX第二步：选择序号4－送回风形式：要求送风型式为下送风，所以选择D 序号 12345-78 - 9 10 11 121314151617 - 19 20212223 24 25262728293031 - 40 1C W KDADAXXXH2XXXXXXXXXXXX第三步：选择序号5、6、7－型号：要求制冷量为170kw ，机组600冷量为180kw ，所以选择600 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADAXXXH2XXXXXXXXXXXX第四步：选择序号10－电加热，要求电加热为70kw ，机组配置电加热为75kw ，所以选择E 序号1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEAXXXH2XXXXXXXXXXXX/5第五步：选择序号12－排风，要求有排风装置，因为有新风量－6016 m3/h ，机组需要配置强排风，所以选择2 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2XXXH2XXXXXXXXXXXX第六步：选择序号13－过滤器，没要求，机组标配有可清洗过滤器，所以选择A 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AXXXH2XXXXXXXXXXXX第七步：选择序号16－新风，要求新风量可以根据室内空气质量自动调节，需要配置经济器，所以选择E 序号 1234 5- 78 - 910 11121314151617 - 19 20212223 2425262728293031 - 40 1C W KD600 ADEA2AEXXXH2XXXXXXXXXXXX第八步：选择序号14－送风风机额定功率，由于选择了附件需要重新校核机组有效静压，查表7机组600对应的经济器压降为35Pa 、电加热压降为72Pa 。
【特灵空调】Aquassey风冷式冷水(热泵)机组
外壳
经精密冲加工处理，机体为新型结构设 计；维修时所有盖板均可拆卸而不影响 主机结构，盖板采用粉末涂装镀锌钢 板，盖板接合处并加发泡单面背胶，以 防渗水并可消音及防震。
水泵
离心式，采用机械式轴封。两极感应式 马达，由风扇冷却(TEFC)。水泵置于机 内可节省安装空间及降低噪音。
温度开关及防冻开关等，对主机之正常 运转有完善保护之作用，另机器自动设 定的低温保护指令，能使机器自动启动 防止水管路结冻。
18 71.7/80.2
18 86.8/93.5
20
25
25
25
25
不锈钢平板式
109.5/127.6 143.0/154.8 172.0/177.7 223.0/242.0 298.0/332.0
保护装置
过热保护，高低压开关，防冻开关
冷冻油 冷媒
型号 填充量(L) 型号 填充量(L)
3GS 2×1.24
2、030,040标配内置水泵,水力模块(排水阀,压力 式膨胀水箱),自动补水阀作为随机配件提供.
4
性能参数表
型号 Kal/Hr 制冷能力 kW
CXAH/
CXAH/
CXAH/
CXAH/
CXAH/
CXAH/
CXAH/
CGAH0105C CGAH0125C CGAH0165C CGAH0205C CGAH0245C CGAH0305C CGAH0405C
2600
1200
A
CXAH/CGAH030 1585
CXAH/CGAH040 1640
8
典型系统管路安装示意图
压力式水箱原理描述
１、为避免环境温度变化时引起系统管路内压力过大而导致管道破裂，以及防止管道内水锤的产生，在管道系统上增加一个压 力式水箱。
特灵(Trane)Odyssey机组资料
Odyssey/Odyssey EVI 风管式分体机组Odyssey TWA/TTA075-250 21~68.8 kWOdyssey EVI TWA080-100 25~30 kW产品特性 Odyssey产品概述Odyssey风管式分体热泵机组是特灵公司产品卓越品质与可靠性能的充分展现，机组初投资和运行维护费用均低于大型冷水机组，且无水系统的腐蚀问题，单台故障不影响整体使用，为用户带来超值的助益!目前已广泛应用于超市、商店、餐厅、娱乐场所和工业厂房等场所，在全国已有众多知名用户，如中央电视台、北京国贸、易初莲花超市、肯德基快餐厅等。
产品特性产品齐全◆ 单机容量从21~68.8kW，规格齐全；◆ 单冷、单冷＋辅热、热泵、热泵＋辅热四种机组型式；◆ 一拖一和一拖二系统；◆ MWD、TWE两种型式室内机组；节约投资◆ 风冷管道式空气系统无水系统及其各种配套设备，因而大大降低了设备成本及安装费用；高效节能◆ 室外机组采用高效涡旋压缩机，并配以U型亲水铝箔—内螺纹铜管换热器，机组效率高；◆ 部分机组采用双回路设计，室外风扇相互独立，部分负荷可自动卸载，节省运行费用；运行宁静◆ 内机采用高效低噪风机，内壁粘贴吸音保温材料；◆ 外机采用涡旋压缩机，振动小，噪音低；能力强劲◆ 可在超低环境温度下正常制热，严寒的冬季为您带来春天般的温暖；◆ 寒冷地区可选配辅助电加热器，效率高，寿命长；健康舒适◆ 可引入室外清新空气，提高室内空气品质；◆ 特有的大风量小温差设计，用户感觉更为舒适；安装方便◆ 系统方便扩展，适合分阶段投入使用的楼宇；◆ 内机可吊装，也可落地明装，外机可安装于屋顶或地面，无需专门机房。
经久耐用◆ 全系列机组均通过中国国家检测中心测试；◆ 所有板材均为镀锌钢板，面板经过静电喷塑工艺，防腐蚀性强；◆ 机组为全空气系统，因此不存在水系统中水的腐蚀问题。
保护齐全◆ 压缩机高压保护；◆ 压缩机低压保护；◆ 压缩机过载保护；◆ 压缩机协调工作功能；◆ 压缩机再启动保护及分别启动延时；◆ 制冷模式下室内盘管结冰保护；◆ 制热模式下室内盘管过热保护。
涡旋式风冷冷水热泵机组工作原理
涡旋式风冷冷水热泵机组工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!涡旋式风冷冷水热泵机组工作原理导言在当今环保意识日益增强的背景下，能源利用效率和环境友好型成为热泵技术发展的关键方向。
特灵风冷热泵模块热泵机组中央空调---CXAJ技术标模板
风冷冷水/热泵模块机组投标文件技术标投标单位（盖章）：特灵空调系统（中国）有限公司投标日期：法定代表人姓名：授权代表人：招标编号：特灵公司简介特灵公司于1913年在美国成立，自成立以来，始终致力于发展高效节能、舒适环保的空调产品和服务。
今天，特灵已是全球最大的采暖、通风、空调和楼宇自动管理系统供应商之一。
作为英格索兰集团的成员，特灵秉承集团创造和持续发展安全、舒适、高效环境的理念，为客户提供优质、全系列的暖通空调产品及控制系统，并提供综合的工程安装、楼宇管理及零配件支持服务。
特灵从20世纪80年代开始进入中国市场，先后在太仓和建立了两个大型生产基地，主要生产大型商用、轻型商用及家用中央空调系列产品，并已成为行业主要的领导者。
今天，特灵的足迹遍及全中国，在中国各主要城市设立了近40个销售及售后服务办事处；3个大型零配件中心；并于2004年在上海设立了特灵亚洲研发中心。
长期以来，特灵以丰富的产品线，先进的专业技术及高度客户化的服务为各行业客户提供各类暖通空调产品及服务，产品从小型家用中央空调到大型冷水机组；从风机盘管到组合式空气处理机；从单元控制器到楼宇控制系统等，被广泛应用于商业、工业、高档住宅、零售卖场、公共建筑、交通运输、医疗卫生、文教体育等众多领域。
节能环保贡献特灵长期致力于保护环境，推动绿色建筑的发展；秉承高效节能、舒适环保的理念服务全球客户。
在美国，获得美国绿色建筑委员会能源与环境设计先锋（LEED）认证的绿色建筑中有约50%使用了特灵产品；在中国，特灵与建设部就推进建筑节能、发展绿色建筑展开长期合作。
目前国通过LEED认证的绿色建筑有不少采用了特灵的产品和技术，其中包括获得金奖认证的通用电气上海工厂、北京嘉铭中心、缤特利工厂、卓越世纪中心，获得银奖认证的乐松购物中心、虎山公寓等。
特灵太仓工厂在其自身建设中更是处处遵循低碳环保，绿色先行的理念，在2010年荣获LEED金奖认证。
此外，特灵的产品还帮助上海世博文化中心，环保履约大楼获得中国绿色建筑三星认证。
CXAJ特灵空调风冷热泵概要
CXAJ/CGAJ系列风冷冷水（热泵）模块机组
R410A: 45kW/65kW
• 干燥过滤器
避免制冷回路中的杂质或水分造成脏堵或冰堵
6
2019/2/18
多重保护
• 提供制冷剂高低压、压缩机过载、风机电机过热、水流量开关、
冬季防冻、蒸发器防冻等多重保护措施； • 可通过二通阀信号实现末端设备与主机联动，系统运行更节能； • 远程冷热模式切换控制，运行状态和报警信号远程输出，便于机 组管理； • 提供水泵运转控制信号，现场系统安装更简便。
7
2019/2/18
集中控制
• • • • • •
50x100mm液晶屏显示，15个按键配置清晰，便捷操作界面； RS485网络通讯接口； 快速查询功能（自动浏览、手动查询）； 一周工作定时设置：工作日、休息日设定； 键盘锁定功能，避免误操作； 机组故障显示功能。
8
2019/2/18
均衡控制
• 均衡控制各模块机组的运行时间，确保机组的使用寿命更长； • 压缩机延时启动保护功能，避免频繁启停造成电流波动； • 冬季热泵运行时，错开各机组化霜时间，减小对制热效果的影响。
单模块组机组数量不超过4台
B型机系统示意图
17
2019/2/18
9
2019/2/18
使用范围广
• 制冷运行环境温度范围: 18~43℃，制热运行环境温度范围: -10~21℃
，满足国内各地域设计使用需求； • 针对北方寒冷地区需在水系统增加辅助电加热器的客户，更标准提供 控制点，通过回水温度与设定温度差值智能控制启停，系统运行更经 济。
特灵(Trane)Odyssey机组资料
Odyssey/Odyssey EVI 风管式分体机组Odyssey TWA/TTA075-250 21~68.8 kWOdyssey EVI TWA080-100 25~30 kW产品特性 Odyssey产品概述Odyssey风管式分体热泵机组是特灵公司产品卓越品质与可靠性能的充分展现，机组初投资和运行维护费用均低于大型冷水机组，且无水系统的腐蚀问题，单台故障不影响整体使用，为用户带来超值的助益!目前已广泛应用于超市、商店、餐厅、娱乐场所和工业厂房等场所，在全国已有众多知名用户，如中央电视台、北京国贸、易初莲花超市、肯德基快餐厅等。
产品特性产品齐全◆ 单机容量从21~68.8kW，规格齐全；◆ 单冷、单冷＋辅热、热泵、热泵＋辅热四种机组型式；◆ 一拖一和一拖二系统；◆ MWD、TWE两种型式室内机组；节约投资◆ 风冷管道式空气系统无水系统及其各种配套设备，因而大大降低了设备成本及安装费用；高效节能◆ 室外机组采用高效涡旋压缩机，并配以U型亲水铝箔—内螺纹铜管换热器，机组效率高；◆ 部分机组采用双回路设计，室外风扇相互独立，部分负荷可自动卸载，节省运行费用；运行宁静◆ 内机采用高效低噪风机，内壁粘贴吸音保温材料；◆ 外机采用涡旋压缩机，振动小，噪音低；能力强劲◆ 可在超低环境温度下正常制热，严寒的冬季为您带来春天般的温暖；◆ 寒冷地区可选配辅助电加热器，效率高，寿命长；健康舒适◆ 可引入室外清新空气，提高室内空气品质；◆ 特有的大风量小温差设计，用户感觉更为舒适；安装方便◆ 系统方便扩展，适合分阶段投入使用的楼宇；◆ 内机可吊装，也可落地明装，外机可安装于屋顶或地面，无需专门机房。
经久耐用◆ 全系列机组均通过中国国家检测中心测试；◆ 所有板材均为镀锌钢板，面板经过静电喷塑工艺，防腐蚀性强；◆ 机组为全空气系统，因此不存在水系统中水的腐蚀问题。
保护齐全◆ 压缩机高压保护；◆ 压缩机低压保护；◆ 压缩机过载保护；◆ 压缩机协调工作功能；◆ 压缩机再启动保护及分别启动延时；◆ 制冷模式下室内盘管结冰保护；◆ 制热模式下室内盘管过热保护。
特灵-VoyagerIII
4580 x 2368x1821
645x1554 645x1554 645x1554
664x1554 664x1554 664x1554
703x1798 703x1798 703x1798
596x1930 596x1930 596x1930
1633/1734 1672/1775 1790/1891
500 155/147 58.6/55.6
33.5/32.0
38.5/37.5
49.5/48.5
-/90
-/102
-/130
-/31.0
-/37.0
-/48.0
12.5+25
25+25
25+37.5
380-3-50 涡旋式
2
15300
17000
20400
150
250
250
前倾离心式
皮带轮驱动 R22
24.9/26.8
28.1/28.4
37.8/30
数量 名义风量 机外静压
CMH Pa
型式
驱动方式
种类
充注量
kg
长 x 宽x高
mm
水平送风口
水平回风口 mm
垂直送风口
垂直回风口
净重量
kg
注：1. 制冷工况：室外环境温度DB35℃，进风温 度DB27℃，WB19℃；
2. 制热工况：室外环境温度DB7℃，WB6℃， 进风温度DB20℃；
3. 双参数项为单冷机组/热泵机组的参数； 4. 机组净重量为不包括任何选项的重量。
说明 引入固定比例的新风，最大为名义风量的25％ 通过室内外焓差引入并控制新风量 通过自重开启排风，保证压力平衡 新风量较大时启动，以平衡室内压力 感测室内CO2浓度，作为调节新风量的依据 检测风机运行状态 感测房间温度 感测回风温度 与特灵ICS系统通讯 通过LonTalk协议直接与第三方控制系统通讯 提示用户清洗和更换过滤器 辅助加热、防冷风，两级调节 安装于送风管内(根据客户要求特制) 初效(标配为可清洗化纤过滤网) 无需打开电控箱即可手动切断机组电源 支撑机组、防水、简化风管连接 不同电机-皮带轮的匹配，以调整送风静压和风量 方便面板开启与关闭
AquaTrine风冷冷水(热泵)空调热水机组
机型：CGH= 风冷冷水机组 -- 变频高能效型 R= 热泵型 型号 -- 按制冷量，kW 09 12 14 16 电源类型 B=220V/50Hz/1PH D=380V/50Hz/3PH ( 仅有 16kW) 功能代码 H= 带生活热水功能型 功能配件 E=带水箱电辅热接触器（无回水加热功能）--
10
热水模块外形尺寸图
标准模块 HWM09BN
热水模块标准型
回水加热选项模块HWM09BV
热水模块带三通阀
11
安装维护空间
室外机组
留出如图所示的安装空间以保证正常气流循环和维护保养。
室外机安装空间要求
热水模块
1.留出如图所示的安装空间以保证正常的维护保养。 2.热水模块应安装于室外、阳台等人不常出入的位置，避免机组噪音对用户的影响。 3.应该尽可能的靠近水箱安装，使热水模块与水箱间的循环加热水管尽可能的短（单程水管长度要求短于3米）。 4.热水模块安装位置应保证与室外机之间的连接管短于10米，高度落差不大于5米。
9
机组外形尺寸
室外机外形尺寸图
CGHR09BH/12BH/14BH/16BH/16DH
截止阀在 箱体内部
生活水箱外形尺寸图
TEC10025/15025/20025/25025/30025
生活水箱型号 TEC10025 TEC15025 TEC20025 TEC25025 TEC30025
直径 x 高度 (mm) Φ468x1160 Φ540x1193 Φ540x1525 Φ650x1317 Φ650x1520
第5位
TM = 控制器 8 = 触摸按键 控制器类型 0 = 热水线控器 - 随机标配 1 = 通讯型风盘地暖温控器 特殊功能 空缺 = 无特殊功能（标准配置 ) H = 湿度检测功能
【特灵空调】风冷式冷水热泵机组
Aquastream风冷式冷水(热泵)机组CXAH/CGAH 040-150105~385kW目录产品特性 3机械规格 4型号说明 5技术参数 6外型尺寸 7选型程序 10压降 电气数据 水力模块(选项) 11制冷变工况修正系数 12制热变工况修正系数 13电气接线图 14应用注意事项 15其它功能·延时保护以防止压缩机频繁启动·断电后恢复供电时自动启动·自动均衡各台压缩机的运行时间·控制冷冻水泵的运行·控制水侧换热器防冻加热带·所有安全和保护操作先进的控制器CH530控制器(040-120)中型控制器(150)·冷冻水温度重设根据冷冻水回水温度或室外气温重新设定冷冻水温度，使机组更高效地运行·机组软加载功能通过容量控制和电流限制，控制机组在瞬间负荷变化时逐步加载，避免机组频繁启停，运行更稳定·基本负荷控制功能模拟输入信号（外部、远程或手动设定）直接控制机组负荷，而不以控制出水温度为手段，可对机组实现预启动和预加载·自动重启功能机组在断电或其它临时故障之后，无需操作人员的操作干预就可以重新启动·操作维修灵活方便远程控制功能、数据远程传输、自诊断程序产品特性优异可靠的性能·优异可靠的性能·具有部分负载运行功能，可有效降低功耗、节约能源·低噪音设计，适应高标准的楼宇要求·出厂前整机运行测试，确保机组性能安全可靠·在环境温度43℃时仍能正常运行·专门的电气控制箱和分色接线进一步简化安装。
出厂时机体内附水过滤器，由客户现场安装，可防止水侧换热器堵塞。
可折卸的面板便于机组安装调试及维修·整机结构紧凑，机身高度低，且可距墙1m安装，外观设计与楼宇完善配合·水流保护系统为机组的标准配置，因而无需在现场安装水流开关·机组提供干触点以控制冷冻水泵CH530控制器中型控制器机械规格新型涡旋式压缩机机组所采用的涡旋式压缩机具有无可比拟的优点：·与同等容量的往复式压缩机相比，部件数量减少64%，从而减少了摩擦、提高了可靠性和效率·变化扭矩仅为同等容量往复式压缩机的30%，从而减少了震动和噪声·压缩机电机由吸气冷却，使之具有更长的使用寿命和更高的效率·全封闭设计，无需保养和维护·转盘采用高强度铸铁制成，形成封闭的压缩腔，不易变形和泄漏，保证了高效率，更具有优良的抗液击性能·经过20多年的研究和改良，充分证明了涡旋压缩机的优越性能和优良品质标准配置件·橡胶减振垫·压差式水流开关·远程冷暖/启停开关(适用于CXAH系列)或远程启停开关(适用于CGAH系列)·主电源断路开关选配件·冷凝器保护隔栅·环保冷媒R407C·压缩机消音罩(适用于CGAH系列)·低环境温度运行装置·水力模块(水泵、膨胀水箱等)以上选配件出厂前安装于机组上工厂测试及品质保证·每台机组出厂前，均依照Trane公司程序进行严格的运转检测·Trane中国工厂应用的质量管理体系已经专业机构评审通过ISO9001:2000标准认证扭 矩▲ 曲轴转角(与往复式压缩机相比，涡旋式压缩机的扭矩显著减小)型号说明C 1X2A3H4586758D9J10G11R12A13N14B15第1位 C=冷水机组第2位 X=热泵型机组G=单冷型机组第3位 A=风冷第4位 H=主设计号第5,6,7位 机组规格040050060080100120150第8位 电源类型5=380V/50Hz/3ph7=415V/50Hz/3ph第9位 设计序列号D=第四次设计（CH530，适用于040,050,060,080,100,120型号）E=第五次设计（仅适用于150机型）第10位 格栅，消音罩选择N=无冷凝器保护格栅,无压缩机消音罩(CGAH标配)J=无冷凝器保护格栅,有压缩机消音罩(CXAH标配)L=有冷凝器保护格栅,无压缩机消音罩K=有冷凝器保护格栅,有压缩机消音罩第11位 控制选项G=无COMM5通信卡选项（040,050,060,080,100,120型号标配）M=有COMM5通信卡选项（040,050,060,080,100,120型号选配）X=中型控制器（仅150型号适用）第12位 制冷环境适用编号R=标准环境温度L=低环境温度制冷（仅适用于150型号）第13位 冷媒选择A=R22(标配)B=R407c(选配)第14位 水力模块N=无水力模块（标准配置）W=有水力模块（含水泵、水箱等）第15位 维修序号A=第一次（150型号）B=第二次（040,050,060,080,100,120型号）技术参数(R22 & R407c)型号CXAH/CGAH040CXAH/CGAH050CXAH/CGAH060CXAH/CGAH080CXAH/CGAH100CXAH/CGAH120CXAH/CGAH150制冷量kW105/105132/132162/162212/212260/268305/315373/385制冷输入功率kW35.4/35.444.75/44.7551.4/51.472.1/72.187.24/89.92104.16/107.52126.46/129.64制热量kW108/-135/-165/-216/-260/-305/-373/-制热输入功率kW35.4/-44.75/-51.4/-72.1/-87.24/-104.16/-126.46/-电源电压380V/50Hz/3φ压缩机类型高效涡旋式压缩机数量2444446冷媒回路数2222222空气侧换热器风扇轴流式空气侧换热器风扇型式上排风风扇数量4666888风扇马达转速rpm720720720720720720720空气侧换热器内螺纹铜管/波纹状铝翅片水侧换热器板式换热器额定流量m3/h17.9822.6122.7436.3144.5352.2363.36水压降kPa36.338.6841.6145.3737.2237.5142.57控制器类型 CH530微电脑控制中型控制器内置水泵可选配置系统保护 断水保护标准配置内置压差式水流开关 冷媒高压开关标准配置 冷媒高压安全阀标准配置 低压压力传感器标准配置机组运行吸振标准配置橡胶垫角面板可闭把手—维护用标准配置冷凝器防护栅可选配置压缩机消音罩CXAH系列为标准配置，CGAH系列为可选配置。
涡旋式风冷热泵机组工作原理
涡旋式风冷热泵机组工作原理
涡旋式风冷热泵机组工作原理：
涡旋式风冷热泵机组是一种高效节能的空调设备，采用涡旋压缩机和风冷冷凝器的组合来实现制冷和供暖功能。
以下是涡旋式风冷热泵机组的工作原理：
1. 制冷循环：
-压缩机压缩制冷剂：涡旋式风冷热泵机组内部配备有涡旋压缩机，通过电动机驱动，吸入低温低压制冷剂蒸汽，并将其压缩成高温高压制冷剂气体。
-冷凝器冷却制冷剂气体：高温高压制冷剂气体通过风冷冷凝器进行冷却，冷凝成高温高压制冷剂液体。
2. 膨胀阀节流：
-膨胀阀控制制冷剂流量：高温高压制冷剂液体通过膨胀阀进行节流，使其压力下降，同时通过蒸发器进入蒸发器内部。
3. 蒸发换热：
-蒸发器吸收热量：在低压下，制冷剂液体进入蒸发器，通过与室内空气或水进行热交换，吸收热量，将室内空气或水冷却。
4. 室内传热：
-冷却室内空气或水：经过蒸发换热后的制冷剂流回涡旋压缩机，通过循环进行下一轮制冷循环。
同时，蒸发器与室内空气或水进行传热，使室内空气或水的温度下降。
通过不断循环以上的工作过程，涡旋式风冷热泵机组能够实现热量的吸收和释放，从而实现室内空气的制冷和供热。
当需要制冷时，机组吸收室内热量并将其排出；当需要供暖时，机组从外界环境中吸收热量并将其释放到室内。
涡旋式风冷热泵机组具有运行稳定、能效高、安装便捷等特点，被广泛应用于商业建筑、居住住宅和工业领域，为用户提供舒适的室内环境和高效能源利用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
May 2011CG-PRC020-ZH单冷CGAM 020-160 制冷 58 446kW 热泵CXAM 020-160 制冷 58 425kW 制热 63416kW目录产品特性3系统应用4机组及安装示意图6型号说明7技术参数8外型尺寸图21控制器及接口02其它参数表12在瞬时负荷变化时稳步加卸载，避免机组频繁启停，运行更加稳定。
◆ 配备多种形式的外部接口，如：无源触点、LonTalk、ModBus、BAC Net、LCI和TCI等，可根据用户的需求选配，方便远程监控或接入楼宇自控系统BMS。
◆ 具有冷冻水温重设、基本负荷控制等一系列控制功能，可对机组进行预启动和预加载，使机组更加高效的运行。
安装快捷◆ 机组可配水力模块，其中包括了水泵、膨胀水箱、过滤器、流量开关、压力表、调节阀等一系列必须的水力组件，大幅降低现场安装强度，减少设备、时间和人力成本。
◆ 工厂预安装和调试的启动器可免除现场设计、安装接线和人员协调等一系列工序，降低现场安装成本，减少施工周期并提高机组运行时的可靠性。
◆与特灵传统风冷冷水产品相比，噪音有了显著降低，可满足不同应用场合的需求。
◆ 新一代的涂装工艺，为机组提供更好的防护，大大增强了机组耐腐蚀能力，减少悬吊、安装时可能发生的危险性。
维修简便◆ 机组所有主要维修部件均设计在周边位置，方便检修人员检查、更换和保养。
◆ 电子膨胀阀、高压变送器和温度传感器经过优化设计，可在不影响冷媒回路的前提下进行更换。
◆水泵模块（选配）可整体调换，方便水泵检查、清洗和更换密封。
性能可靠◆以自身研发平台为基础，结合专业实验室的技术力量，通过有限元算法对冷水机组的关键部分进行优化设计。
◆经过长期的实验室测试（包括耐腐蚀、疲劳、频繁启停等一系列极端条件下的测试），使得机组拥有极高的可靠性。
◆创新的冷凝压力风扇一体化控制算法为机组在极端温度条件下的正常运行提供了更可靠的保障。
◆工厂标准安装水过滤器和水流开关，减少由此所引起的运行故障。
高效节能◆机组采用多制冷回路、多压缩机设计，具有部分负荷运行功能，有效降低功耗、节省能源。
◆ 先进的电子膨胀阀控制算法和高灵敏的温度传感器使得机组将水温控制和过热度控制有效结合。
大大提高的机组满负荷和部分负荷下的运行效率。
◆ 在预热和再热的应用中，部分热回收功能可进一步降低机组能耗。
◆冷凝风扇可变频调节转速，满足机组低温制冷的需求，实现机组宽环境温度运行。
控制先进◆ 通过功能强大的CH530控制器，对机组所有工厂预安装的控制附件进行全方位的监控，提供安全和保护操作。
◆ 独有的前馈控制功能，可根据冷水进水温度变化率预测和补偿空调负荷的变化，大大增加机组耐受瞬时流量变化率的范围，同时使得机组调节负荷的速度更快，出水温度更稳定。
◆ 先进的自适应控制算法通过容量控制和电流限制等手段，可有效控制机组产品特性系统应用总能耗制冷量(%)部分负荷下的节能效果大温差小流量系统概念：常规空调系统的进出水温差(ΔT)为5℃；大温差小流量系统通过提高进出水温差(7-10℃)，可以大大降低水泵的流量和扬程，进而达到降低水泵功率和系统整体能耗的目标。
部分负荷下大温差系统可以节省更多的能耗，见下图，这是因为在部分负荷下，大温差对主机的影响会变小，这样大温差系统水泵能耗的优势更能体现，故在部分负荷下可以节约最多的能耗。
◆适用于常规项目，尤其是空调冷负荷增加的系统改造项目。
◆由于水流量的减少，可相应减小水泵、水阀尺寸、管道直径等，以减少用户的初投资。
◆CGAM/CXAM机组具备在大温差条件下保持较高的效率和稳定性的能力，使大温差冷水系统更显优势。
一次泵变流量系统VPF概念：不同于传统的二次泵系统，VPF 系统冷媒侧与负荷侧均为变流量，并共用一套变频泵组, 其流量可以随空调负荷的减少而降低，可大大节省空调冷水泵运行费用。
◆适用于空调冷负荷变化大，部分负荷期限长的项目。
◆冷水机组和水泵台数不必一一对应，它们的启停台数变化和负荷/流量调节可分别独立控制。
◆与二次泵变流量系统相比，既可节省其一次泵系统侧空调冷水泵及其管路、配电系统初投资，又可节省空调机房面积。
◆CGAM/CXAM机组使用CH530控制器，具有前馈控制、变流量等功能，出水温度波动小，运行更稳定。
冰蓄冷系统概念：利用峰谷电价差别，采用“夜间制冰、白天融冰”方式，在满足制冷需求的前提下，减少尖峰用电负荷，节省运行费用。
下图为小型机组做蓄冰系统常用的系统联接方式。
◆适用于峰谷电价差别大的地区。
◆“夜间制冰，白天融冰”不仅可以满足制冷需求，还可以实现楼宇对电力Time of Day系统应用需求的削峰填谷，用户可以减少空调装机容量。
◆CGAM/CXAM机组配备冰蓄冷运行模式选项，能够自动在空调工况和制冰工况下切换。
◆CGAM/CXAM机组制冰时运行稳定，冷量衰减和制冷效率衰减幅度最小。
CGAM/CXAM做蓄冰的项目一般都比较小，推荐采用融冰优先的模式，以简化控制。
部分热回收系统概念：机组通过回收压缩机排气系统中的过热量（20%的冷量）来制取一定量的热水，既可节约能源，又降低（锅炉）运行费用。
◆适用于同时需要冷量和热量的场合。
◆热回收机组运行必须有足够的基本冷负荷，通常将热回收机组与其它单冷机组组合在一个系统中。
◆空调系统通常以满足冷负荷需求为首要任务，并确保冷水机组运行效率，CGAM热回收出水温度可基本满足使用需要。
机组及安装示意图安装示意图先进的CH530控制器和IP55防护等级的电控箱机组设计为宽环境温度运行全新设计的低噪音冷凝风扇可支持变水流量运行/制冰等应用高效的涡旋压缩机，可保证满负荷和部分负荷下的机组效率机组示意图型号说明C 1G2A3M45667C839A10X11212C13X14B15116X17118A19120A21122A23X24X25A 26127A28229N30X31X32X33X34X35X36X37X38X39A40141X42143F44X45X46X47X48X49X50第1-4位 机组型号CGAM=单冷型风冷冷水机组CXAM=热泵型风冷冷水机组（仅80-120名义冷吨)第5-7位 机组规格020=20 名义冷吨023=23 名义冷吨026=26 名义冷吨030=30 名义冷吨035=35 名义冷吨040=40 名义冷吨046=46 名义冷吨052=52 名义冷吨060=60 名义冷吨070=70 名义冷吨080=80 名义冷吨090=90 名义冷吨100=100 名义冷吨110=110 名义冷吨120=120 名义冷吨140=140 名义冷吨150=150 名义冷吨160=160 名义冷吨第8位 机组电压C=380V/50Hz/3Ph(标配)E=400V/50Hz/3Ph第9位 生产地3=中国太仓第10-11位 设计序列号AX第12位 机组类型2=高能效第13位 设计标准C=GB标准第14位 X第15位 机组应用环境B=高环境温度（0-52℃）D=宽环境温度（-18-52℃）E=标准环境热泵（制冷模式0-46℃)第16位 回路截止阀1=无(标配)2=回路截止阀(排气阀)第17位 X第18位 防冻保护选项X=无防冻保护1=有防冻保护(标配)第19位 保温方式A=标准保温(标配)B=高湿加强保温第20位 工厂充注1=制冷剂(HFC-410A)充注第21位 制冷工况应用A=标准制冷（5.5℃-18℃冷冻出水）B=低温制冷（-12℃-5.5℃冷冻出水）C=制冰应用（-7-18℃冷冻出水）第22位 水路连接(水侧换热器)1=卡箍连接(标配)2 =卡箍接法兰配件第23位 冷凝翅片A=开窗铝翅片(标配)B=非开窗铝翅片F=非开窗铝翅片带蓝色亲水膜G=黑翅片第24位 冷凝器热回收X=无(标配)1=带冷凝风扇控制的部分热回收2=不带冷凝风扇控制的部分热回收第25位 X第26位 启动器类型A=直接启动(标配)B=固态软启动器第27位 电源进线连接1=单点电源连接第28位 电源线连接类型A=端子排连接(标配)B=断路器第29位 配电箱防护等级2=防护等级IP55第30位 机组操作界面A=Dyna-View/英文N=Dyna-View/简体中文(标配)第31位 远程接口(数据通讯)X=无(标配)1=带Modbus的LonTalk LCI-C接口2=LonTalk/Tracer Summit接口3=日程运行控制4=BAC Net接口第32位 外部冷热水温重置和负荷限制设定值X=无(标配)A=4～20mA输入B=2～10Vdc输入第33位 容量百分比显示X=无(标配)1=带容量百分比显示第34位 可编程继电器X=无(标配)A=带可编程继电器第35位 水泵类型X=无(标配)6=高扬程单水泵（仅20-70名义冷吨）8=高扬程双水泵（仅80-160名义冷吨）第36位 水泵流量控制X=无(标配)A=流量平衡阀控制B=变频器控制第37位 缓冲水箱X=无(标配)1=带缓冲水箱第38位 X第39位 减震选项X=无(标配)1=橡胶减震垫2=弹簧减震垫第40位 水过滤器A=工厂安装水过滤器第41位 消音组件1=标准型5=低噪音第42位 外观选项X=无(标配)A=百叶窗结构的面板B=下部百叶窗结构C=隔栅D=隔栅+下部百叶窗第43位 机组喷涂1=标准喷涂机组第44位 随机资料语言D=英语F=简体中文(标配)第45位 X第46位 运输包装X=无运输包装(标配)A=机组集装箱包装第47位 X第48位 X第49位 X第50位 特殊设计X=无(标配)S=特殊设计注:1. X：除部分为默认数字以外，其他未定义的数字为将来备用技术参数表CGAM标准机组1.制冷能力是在12℃进水，7℃出水，环境35℃进风状态下测量，执行标准GB/T 18430.1-2001技术参数表CGAM标准机组1.制冷能力是在12℃进水，7℃出水，环境35℃进风状态下测量，执行标准GB/T 18430.1-2001技术参数表CXAM标准机组1.制冷能力是在12℃进水，7℃出水，环境35℃进风状态下测量，执行标准GB/T 18430.1-20012.制热能力是在40℃进水，45℃出水，环境干/湿球温度7/6℃进风状态下测量，执行标准GB/T 18430.1-2001技术参数表CXAM标准机组1.制冷能力是在12℃进水，7℃出水，环境35℃进风状态下测量，执行标准GB/T 18430.1-20012.制热能力是在40℃进水，45℃出水，环境干/湿球温度7/6℃进风状态下测量，执行标准GB/T 18430.1-2001外形尺寸图mm1200mmCGAM 020&023（标准+低噪音）、026（标准）CXAM 020（标准+低噪音）、023（标准）CGAM 020&023（标准+低噪音）、026（标准）-安装定位和维修空间CXAM 020（标准+低噪音）、023（标准）位定装安间空修维1200mmCGAM 026（低噪音）、030&035（标准+低噪音）CXAM 023（低噪音）、026-035（标准+低噪音）CGAM 026（低噪音）、030&035（标准+低噪音）-安装定位和维修空间CXAM 023（低噪音）、026-035（标准+低噪音）位定装安间空修维外形尺寸图外形尺寸图CGAM 040&046（标准+低噪音）、052（标准）CXAM 040（标准+低噪音）、046（标准）CGAM 040&046（标准+低噪音）、052（标准）-安装定位和维修空间CXAM 040（标准+低噪音）、046（标准）位定装安间空修维CGAM 052（低噪音）、060&070（标准+低噪音）CXAM 046（标准+低噪音）、052-070（标准）CGAM 052（低噪音）、060&070（标准+低噪音）-安装定位和维修空间CXAM 046（标准+低噪音）、052-070（标准）位定装安间空修维外形尺寸图外形尺寸图CGAM 080&090（标准）CGAM 080&090（标准）-安装定位和维修空间位定装安间空修维CGAM 080&090（低噪音）、100（标准+低噪音）、110&120（标准）CXAM 080（标准+低噪音）、CXAM 090（标准）CGAM 080&090（低噪音）、100（标准+低噪音）、110&120（标准）-安装定位和维修空间CXAM 080（标准+低噪音）、CXAM 090（标准）位定装安间空修维外形尺寸图外形尺寸图CGAM 110&120（低噪音）、140（标准）CXAM 090（标准+低噪音）、CXAM 100（标准+低噪音）、CXAM 110&120（标准）外形尺寸图CGAM 140（低噪音）、150&160（标准+低噪音）CXAM 110&120（低噪音）、CXAM 140-160（标准）控制器及接口控制器及接口CGAM/CXAM采用基于微电脑控制的CH530控制器，功能强大、控制精准。
