【CN110043525A】增量式数字液压阀组【专利】
【CN110043688A】一种高压气动换向电磁阀【专利】

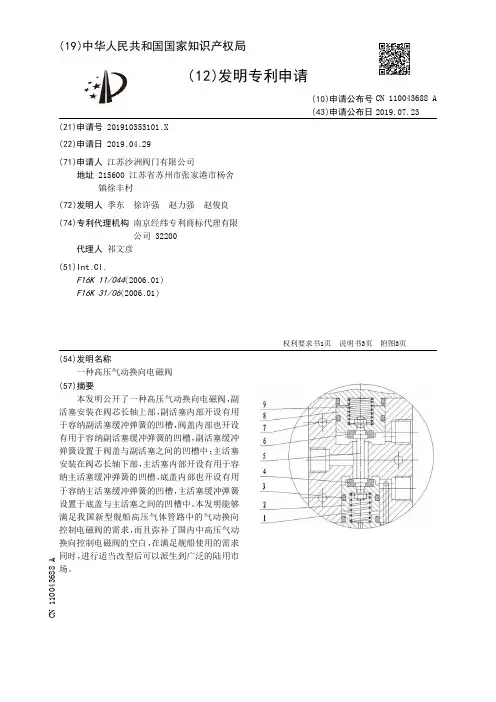

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910353101.X(22)申请日 2019.04.29(71)申请人 江苏沙洲阀门有限公司地址 215600 江苏省苏州市张家港市杨舍镇徐丰村(72)发明人 季东 徐许强 赵力强 赵俊良 (74)专利代理机构 南京经纬专利商标代理有限公司 32200代理人 祁文彦(51)Int.Cl.F16K 11/044(2006.01)F16K 31/06(2006.01)(54)发明名称一种高压气动换向电磁阀(57)摘要本发明公开了一种高压气动换向电磁阀，副活塞安装在阀芯长轴上部，副活塞内部开设有用于容纳副活塞缓冲弹簧的凹槽，阀盖内部也开设有用于容纳副活塞缓冲弹簧的凹槽，副活塞缓冲弹簧设置于阀盖与副活塞之间的凹槽中；主活塞安装在阀芯长轴下部，主活塞内部开设有用于容纳主活塞缓冲弹簧的凹槽，底盖内部也开设有用于容纳主活塞缓冲弹簧的凹槽，主活塞缓冲弹簧设置于底盖与主活塞之间的凹槽中。
本发明能够满足我国新型舰船高压气体管路中的气动换向控制电磁阀的需求，而且弥补了国内中高压气动换向控制电磁阀的空白，在满足舰船使用的需求同时，进行适当改型后可以派生到广泛的陆用市场。
权利要求书1页 说明书3页 附图3页CN 110043688 A 2019.07.23C N 110043688A权 利 要 求 书1/1页CN 110043688 A1.一种高压气动换向电磁阀，包括阀体，阀体内设置阀芯组件，阀体上部安装阀盖，阀盖上连接线圈组件，阀体下部安装底盖；其特征在于，阀芯组件包括主活塞缓冲弹簧、主活塞、阀芯长轴、副活塞和副活塞缓冲弹簧，其中，副活塞安装在阀芯长轴上部，副活塞内部开设有用于容纳副活塞缓冲弹簧的凹槽，阀盖内部也开设有用于容纳副活塞缓冲弹簧的凹槽，副活塞缓冲弹簧设置于阀盖与副活塞之间的凹槽中；主活塞安装在阀芯长轴下部，主活塞内部开设有用于容纳主活塞缓冲弹簧的凹槽，底盖内部也开设有用于容纳主活塞缓冲弹簧的凹槽，主活塞缓冲弹簧设置于底盖与主活塞之间的凹槽中。
一种无人化农机的液压阀组[发明专利]
![一种无人化农机的液压阀组[发明专利]](https://img.taocdn.com/s3/m/6c1ad8ef763231126fdb11be.png)
专利名称：一种无人化农机的液压阀组
专利类型：发明专利
发明人：刘亮,万忠政,刘亚闪,郝明明,刘超,张艳静申请号：CN201910819435.1
申请日：20190831
公开号：CN110594222A
公开日：
20191220
专利内容由知识产权出版社提供
摘要：本发明公开了一种无人化农机的液压阀组，包括变量泵、变量控制机构、变量控制阀、第一单向顺序阀、第一梭阀、第二单向顺序阀、第一节流阀、第二梭阀、三位四通电比例阀、液控三通阀、第二节流阀、第三节流阀、回油端口T和进油端口P，变量泵通过进油端口P与液控三通阀连接，液控三通阀的出油口分别与外部多路阀、三位四通电比例阀和回油端口T的进油口连接，液控三通阀与回油端口T之间设有第三节流阀，本无人化农机的液压阀组可以使无人农机能够按需供油供压，降低能耗，实现无人农机的优先转向、液压输出的功能，同时使得无人农机转向精准，并且可以控制转向速度，使得无人农机的稳定性更高。
申请人：洛阳智能农业装备研究院有限公司
地址：471000 河南省洛阳市伊滨区科技大道21号中意科技园409室
国籍：CN
代理机构：洛阳启越专利代理事务所(普通合伙)
代理人：吴楠
更多信息请下载全文后查看。
智能化高效压缩设备及其在CO2驱产出气回注中的应用
设备运维146 |2019年7月报警、压力开工、安全阀、活塞位置超限报警开关、油/气泄漏报警、气动阀动作检测开关等，所有报警、停机均为自动控制；辅助系统及配件包括箱体、底座、仪表支架等。
2.2 压缩原理智能化高效液压装置是一种液压活塞式压缩机，为双作用结构设计，在同一个压缩缸内完成两级压缩。
压缩机采用电机驱动油泵供油，推动油缸活塞运动，同步带动气缸活塞运动，通过换向集成系统进行换向，完成气体压缩做功。
2.3 装置特点能耗低：液压驱动式压缩机的电机功率小，耗电量少；入口压力范围大，无需稳压、调压，减少设备投入；无需卸载，几乎无泄漏，节省能量；完全无油润滑，省去了复杂的结构，故障点少，日常运行费用低；立式安装，密封件使用寿命长，节约了维修费用。
智能化：整套回注工艺各个环节均可实现PLC 全自动控制，流程中所有的阀门、开关均与PLC 控制系统连接，实现自动启停、紧急切断、安全报警等功能。
集成化：设备整体橇装，将多项设备集成在一个橇体上，仅需必要的管路连接，移动安装方便，建站成本低。
此外，装置安全系数高、运行噪声小。
3 回注工艺及现场应用CO 2产出气回注工艺流程包括：产出气经地面流程进入分离器实现气液分离，分离出的产出气经过滤器进入干燥塔，干燥后经流量计进入智能化高效压缩设备，然后回注进入注入井。
2018年5月，对胡状油田某井开展了产出气直接压缩回注试验，平均日回注6×103m 3，最高注气压力23MPa 。
预计全年可回注产出气1.2×106m 3，折合液态CO 2 3.4×103t ，同比全年节约CO 2费用130.28万元。
4 结语(1)通过集成设计，实现装置的橇装化，研发出了用于CO 2驱产出气回注的智能化高效压缩设备，该设备具有能耗低、自动化、集成化、安全高效的优点。
(2)CO 2驱产出气回注可以实现CO 2的循环利用，避免了产出气中天然气的浪费，还能保护环境。
参考文献：[1]马鹏飞，韩波，张亮，等.油田CO 2驱产出气处置方案及CO 2捕集回注工艺[J].化工进展，2017, 36(S1): 533-539.[2]杨建华，杨苏南，王庆仓，等.濮城油田CO 2驱产出气回注技术研究及应用[J].清洗世界，2018, 34(04): 44-48.0 引言二氧化碳(CO 2)驱一旦发生气窜，驱油效率显著降低，同时由于产出气中有大量CO 2，不能汇入伴生气集输系统避免造成集输系统的腐蚀损害[1]。
【CN110145506A】一种节流阀【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910274105.9(22)申请日 2019.04.08(71)申请人 张美华地址 311199 浙江省杭州市余杭区星桥街道东港路118号雷恩国际5F(72)发明人 张美华 陈靖 方丹妮 (51)Int.Cl.F15B 13/02(2006.01)(54)发明名称一种节流阀(57)摘要本发明涉及液压阀技术领域。
一种节流阀，该节流阀包括阀体和调节套，阀体套设在调节套内，并在左侧端部通过螺纹相连接；阀体上设有进液流道和出液流道；阀体在进液流道出液端的外侧设有多个第一侧孔，出液流道进液端的设有多个第二侧孔；位于第一侧孔的右侧阀体与调节套之间设有第一密封圈，位于第二侧孔的左侧阀体与调节套之间设有第二密封圈；阀体的中部设节流调节凸台，节流调节凸台的外径略小于调节套的内径，并在节流调节凸台左侧调节套的内壁上设有向外凹的环形锥面凹槽，在旋动调节套时，环形锥面凹槽右移与节流调节凸台配合形成节流通道，通过调节调节套旋动进程控制节流通道的流通量。
本发明的有益效果是：便于控制流速、防止阀体堵塞以及达到自我清洁。
权利要求书1页 说明书4页 附图1页CN 110145506 A 2019.08.20C N 110145506A权 利 要 求 书1/1页CN 110145506 A1.一种节流阀，其特征在于，该节流阀包括阀体（1）和调节套（4），所述的阀体（1）套设在调节套（4）内，并在左侧端部通过螺纹相连接；阀体（1）上设置有进液流道（111）和出液流道（112）；阀体在进液流道（111）出液端的外侧设置有多个第一侧孔（113），出液流道（112）进液端的设置有多个第二侧孔（114）；位于第一侧孔（113）的右侧阀体（1）与调节套（4）之间设置有第一密封圈（5），位于第二侧孔（114）的左侧阀体（1）与调节套（4）之间设置有第二密封圈（6）；阀体（1）的中部设置节流调节凸台（116），节流调节凸台（116）的外径略小于调节套（4）的内径，并在节流调节凸台（116）左侧调节套（4）的内壁上设置有向外凹的环形锥面凹槽（42），在旋动调节套（4）时，环形锥面凹槽（42）右移与节流调节凸台（116）配合形成节流通道（41），通过调节调节套（4）旋动进程控制节流通道（41）的流通量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910254858.3
(22)申请日 2019.04.01
(71)申请人 山东交通职业学院
地址 261206 山东省潍坊市高新技术开发
区潍县中路8号
(72)发明人 卜铁伟 孙学武 吴玉茵
(51)Int.Cl.
F15B 13/02(2006.01)
F16K 31/04(2006.01)
F16K 31/52(2006.01)
F16K 31/53(2006.01)
F16K 37/00(2006.01)
(54)发明名称
增量式数字液压阀组
(57)摘要
一种增量式数字液压阀组，包括：阀块、设置
于阀块内的用于调节流量的流量调节阀以及用
于调节压力的压力调节阀、通过轴承转动安装于
阀块上的驱动轴、设置于阀块上与流量调节阀相
连的流量阀进油口以及流量阀回油口、设置于阀
块上与压力调节阀相连的压力阀进油口和压力
阀回油口、分别设置于驱动轴上的凸轮Ⅰ和凸轮
Ⅱ以及用于使驱动轴定角度转动的驱动机构，驱
动机构驱动驱动轴正向或反向转动时，凸轮Ⅰ或
凸轮Ⅱ分别推动流量调节阀阀杆或压力调节阀
阀杆向内运动，从而实现了增量式数字阀组流量
调节与压力调节的功能。
结构简单，降低液压调
节部件制造的复杂程度、简化液压系统的结构，
从而大幅度降低生产成本，同时具有较强的抗油
液污染能力。
权利要求书1页 说明书3页 附图1页CN 110043525 A 2019.07.23
C N 110043525
A
权 利 要 求 书1/1页CN 110043525 A
1.一种增量式数字液压阀组，其特征在于，包括：阀块（1）、设置于阀块（1）内的长闭式的流量调节阀（2）以及常开式的压力调节阀（3）、通过轴承（10）转动安装于阀块（1）上的驱动轴（15）、设置于阀块（1）上与流量调节阀（2）相连的流量阀进油口（6）以及流量阀回油口（7）、设置于阀块（1）上与压力调节阀（3）相连的压力阀进油口（8）和压力阀回油口（9）、分别设置于驱动轴（15）上的凸轮Ⅰ（11）和凸轮Ⅱ（12）以及用于使驱动轴（15）定角度转动的驱动机构，当驱动机构驱动驱动轴（15）转动使凸轮Ⅰ（11）推动流量调节阀阀杆（4）向内侧运动过程中，凸轮Ⅱ（12）不与压力调节阀阀杆（5）相接触，当驱动机构驱动驱动轴（15）转动使凸轮Ⅱ（12）推动压力调节阀阀杆（5）向内侧运动过程中，凸轮Ⅰ（11）不与流量调节阀阀杆（4）相接触。
2.根据权利要求1所述的增量式数字液压阀组，其特征在于：所述驱动机构为伺服电机（16），所述伺服电机（16）的输出轴通过传动机构与驱动轴（15）传动连接，所述驱动轴（15）上设置有反扭力装置，所述反扭力装置作用于驱动轴（15）的扭力与伺服电机（16）转动输出的扭力相反。
3.根据权利要求1或2所述的增量式数字液压阀组，其特征在于：还包括连接于驱动轴（15）的用于检测驱动轴（15）转动角度的角度检测单元。
4.根据权利要求1或2所述的增量式数字液压阀组，其特征在于：还包括分别连接于流量调节阀阀杆（4）以及压力调节阀阀杆（5）用于检测其位移的直线位移传感器。
5.根据权利要求2所述的增量式数字液压阀组，其特征在于：所述反扭力装置包括分别安装于驱动轴（15）上且相互旋向相反的扭转弹簧Ⅰ（13）和扭转弹簧Ⅱ（14），所述扭转弹簧Ⅰ（13）和扭转弹簧Ⅱ（14）的一端均固定于阀块（1）上，其另一端均固定于驱动轴（15）上。
6.根据权利要求2所述的增量式数字液压阀组，其特征在于：所述传动机构包括安装于伺服电机（16）输出轴上的驱动齿轮Ⅰ（17）、通过转轴（20）转动安装于阀块（1）上且直径大于驱动齿轮Ⅰ（17）直径的大齿轮Ⅰ（18）、与大齿轮Ⅰ（18）同轴设置且直径小于大齿轮Ⅰ（18）直径的驱动齿轮Ⅱ（19）以及安装于驱动轴（15）上的直径大于驱动齿轮Ⅱ（19）的大齿轮Ⅱ（21），所述大齿轮Ⅰ（18）与驱动齿轮Ⅰ（17）相啮合，所述驱动齿轮Ⅱ（19）与大齿轮Ⅱ（21）相啮合。
7.根据权利要求3所述的增量式数字液压阀组，其特征在于：所述角度检测单元为连接于驱动轴（15）的霍尔元件或磁阻传感器或电位器或旋转编码器中的一种。
2。
