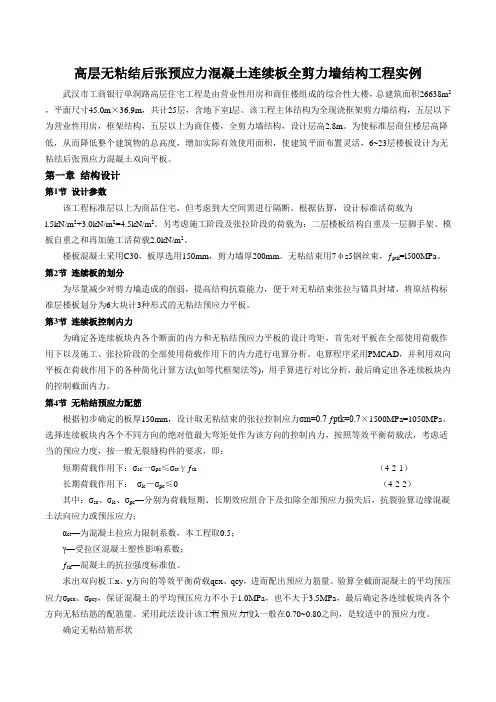

高层无粘结后张预应力混凝土连续板全剪力墙结构工程实例
高层无粘结后张预应力混凝土连续板全剪力墙结构工程实例武汉市工商银行单洞路高层住宅工程是由营业性用房和商住楼组成的综合性大楼，总建筑面积26638m2，平面尺寸45.0m×36.9m，共计25层，含地下室l层。
该工程主体结构为全现浇框架剪力墙结构，五层以下为营业性用房，框架结构，五层以上为商住楼，全剪力墙结构，设计层高2.8m。
为使标准层商住楼层高降低，从而降低整个建筑物的总高度，增加实际有效使用面积，使建筑平面布置灵活，6~23层楼板设计为无粘结后张预应力混凝土双向平板。
第一章结构设计第1节设计参数该工程标准层以上为商品住宅，但考虑到大空间需进行隔断。
根据估算，设计标准活荷载为l.5kN/m2+3.0kN/m2=4.5kN/m2。
另考虑施工阶段及张拉阶段的荷载为：二层楼板结构自重及一层脚手架、模板自重之和再加施工活荷载2.0kN/m2。
楼板混凝土采用C30，板厚选用150mm，剪力墙厚200mm。
无粘结束用7φs5钢丝束，ƒptk=l500MPa。
第2节连续板的划分为尽量减少对剪力墙造成的削弱，提高结构抗震能力，便于对无粘结束张拉与锚具封堵，将原结构标准层楼板划分为6大块计3种形式的无粘结预应力平板。
第3节连续板控制内力为确定各连续板块内各个断面的内力和无粘结预应力平板的设计弯矩，首先对平板在全部使用荷载作用下以及施工、张拉阶段的全部使用荷载作用下的内力进行电算分析。
电算程序采用PMCAD，并利用双向平板在荷载作用下的各种简化计算方法(如等代框架法等)，用手算进行对比分析，最后确定出各连续板块内的控制截面内力。
第4节无粘结预应力配筋根据初步确定的板厚150mm，设计取无粘结束的张拉控制应力σm=0.7 ƒptk=0.7×1500MPa=1050MPa。
选择连续板块内各个不同方向的绝对值最大弯矩处作为该方向的控制内力，按照等效平衡荷载法，考虑适当的预应力度，按一般无裂缝构件的要求，即：短期荷载作用下：σsc一σpc≤σctγƒtk（4-2-1）长期荷载作用下：σlc－σpc≤0 （4-2-2）其中：σsc、σlc、σpc—分别为荷载短期、长期效应组合下及扣除全部预应力损失后，抗裂验算边缘混凝土法向应力或预压应力；αct—为混凝土拉应力限制系数，本工程取0.5；γ—受拉区混凝土塑性影响系数；ƒtk—混凝土的抗拉强度标准值。

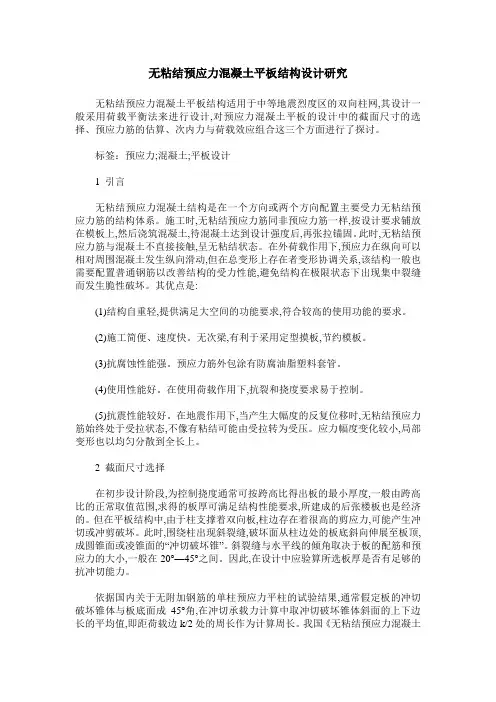

无粘结预应力混凝土平板结构设计研究
无粘结预应力混凝土平板结构设计研究无粘结预应力混凝土平板结构适用于中等地震烈度区的双向柱网,其设计一般采用荷载平衡法来进行设计,对预应力混凝土平板的设计中的截面尺寸的选择、预应力筋的估算、次内力与荷载效应组合这三个方面进行了探讨。
标签：预应力;混凝土;平板设计1 引言无粘结预应力混凝土结构是在一个方向或两个方向配置主要受力无粘结预应力筋的结构体系。
施工时,无粘结预应力筋同非预应力筋一样,按设计要求铺放在模板上,然后浇筑混凝土,待混凝土达到设计强度后,再张拉锚固。
此时,无粘结预应力筋与混凝土不直接接触,呈无粘结状态。
在外荷载作用下,预应力在纵向可以相对周围混凝土发生纵向滑动,但在总变形上存在者变形协调关系,该结构一般也需要配置普通钢筋以改善结构的受力性能,避免结构在极限状态下出现集中裂缝而发生脆性破坏。
其优点是:(1)结构自重轻,提供满足大空间的功能要求,符合较高的使用功能的要求。
(2)施工简便、速度快。
无次梁,有利于采用定型摸板,节约模板。
(3)抗腐蚀性能强。
预应力筋外包涂有防腐油脂塑料套管。
(4)使用性能好。
在使用荷载作用下,抗裂和挠度要求易于控制。
(5)抗震性能较好。
在地震作用下,当产生大幅度的反复位移时,无粘结预应力筋始终处于受拉状态,不像有粘结可能由受拉转为受压。
应力幅度变化较小,局部变形也以均匀分散到全长上。
2 截面尺寸选择在初步设计阶段,为控制挠度通常可按跨高比得出板的最小厚度,一般由跨高比的正常取值范围,求得的板厚可满足结构性能要求,所建成的后张楼板也是经济的。
但在平板结构中,由于柱支撑着双向板,柱边存在着很高的剪应力,可能产生冲切或冲剪破坏。
此时,围绕柱出现斜裂缝,破坏面从柱边处的板底斜向伸展至板顶,成圆锥面或凌锥面的“冲切破坏锥”。
斜裂缝与水平线的倾角取决于板的配筋和预应力的大小,一般在20°—45°之间。
因此,在设计中应验算所选板厚是否有足够的抗冲切能力。
论无粘结预应力混凝土楼板开洞施工技术
493.4为了降低路面下沉而采用桥台结构。
在目前的道桥施工过程中，桥台结构是采用最为普遍的一种结构，桥台结构在对过渡段的施工上更加灵活多样，尤其是在使用大型机施工时，更容易压实路面，使路面抗压性好，路面平整不易变形。
3.5合理优化施工设计。
在对过渡段进行施工设计时，必须要对如何防止路面下沉做好防范措施，同时也要尽可能的缩短软土基路段的工期，由此可以更好的防止软基路段的下沉。
4.防水技术的合理运用防水工程是道桥施工中的重要环节。
防水工程能够更好的防止水分侵袭造成的混凝土膨胀而导致的道桥结构的断裂。
从而能更好的保证道桥工程的质量和使用年限。
一般的防水技术都是在路面的混凝土浇筑完成之后，进行打毛处理，使路面形成一定的粗糙度，这样可以使防水面与路基面的贴合度更好，密封效果更好。
除此之外，防水技术是否能够起到真正的作用，防水材料也是关键所在，目前的道桥施工所采用的都是复合防水材料。
在路面完成之后，还要对路面上施工留下的各种痕迹进行处理，才能够充分保证较高的防水质量，防止水分通过这些痕迹渗透进去。
道桥裂纹往往隐藏在浮浆中，细微的裂缝可通过打毛的方式进行处理，利用防水层的封堵和渗透作用，达到防水效果。
三、总结道桥施工中对施工重点的把控关系到道桥工程的质量、使用年限以及安全程度。
因此在道桥施工中进行严格把关，采用先进技术，防范各种质量风险对于施工单位来说，尤为重要。
做好前期施工设计，对于道桥施工过渡段进行重点把握， 降低施工中不均匀沉降的发生率，为车辆行驶提供安全保障。
参考文献：[1]孙文红.道桥施工技术要点[J].交通世界，2012，34(9):89-90.[2]原博,王玉淼.道桥施工技术要点控制的探讨[J].民营科技，2011，10 (2):240-241[3]左增亮.道桥施工技术要点分析[J].投资与合作，2013（7）：315-315.论无粘结预应力混凝土楼板开洞施工技术翟卫武无锡市公共工程建设中心 江苏 无锡 214000摘 要 ：由于预应力混凝土技术可以提高结构构件的搞裂性和刚度、减轻结构自重、增加净空等优点，近年来，预应力混凝土技术在房屋建筑工程中得到了越来越广泛的应用，特别是在大开间、大跨度和重荷载的结构中应用较多。
预应力板设计
预应力板设计在建筑结构领域，预应力板作为一种重要的结构构件，因其出色的性能和广泛的应用而备受关注。
预应力板的设计是一个复杂而又关键的过程，需要综合考虑众多因素，以确保其在使用过程中的安全性、可靠性和经济性。
预应力板的基本原理是在混凝土构件承受使用荷载前，预先对其施加压力，使其在使用阶段产生的拉应力减小甚至变为压应力，从而提高构件的抗裂性能和承载能力。
这种预先施加的压力通常通过高强钢筋或钢绞线来实现。
在进行预应力板设计时，首先要明确设计的目标和要求。
这包括板的使用功能、跨度、荷载条件、使用环境等。
例如，如果是用于工业厂房的屋面板，可能需要承受较大的动荷载和不均匀分布的荷载；而如果是用于住宅的楼板，荷载相对较为均匀且较小。
荷载的计算是预应力板设计中至关重要的一步。
荷载通常包括恒载（如板自身的重量、面层和吊顶的重量等）和活载（如人员、家具、设备等的重量）。
在计算活载时，需要根据不同的使用情况，按照相关的建筑规范选取合适的荷载值。
同时，还需要考虑可能出现的特殊荷载，如地震作用、风荷载等。
接下来是材料的选择。
混凝土的强度等级应根据设计要求和工程实际情况确定，一般常用的强度等级有 C30、C40 等。
预应力钢筋通常采用高强度的钢绞线，其强度和性能应符合相关的国家标准。
此外，还需要考虑普通钢筋的配置，以满足板在施工和使用阶段的构造要求。
预应力板的截面尺寸设计也是一个关键环节。
截面的高度和宽度需要根据跨度、荷载以及预应力的大小等因素综合确定。
一般来说，跨度越大，所需的截面高度也越大。
同时，为了保证板的抗裂性能和刚度，截面的尺寸也需要满足一定的构造要求。
预应力的施加方式和预应力损失的计算也是设计中需要重点考虑的问题。
预应力可以通过先张法或后张法施加。
先张法是在混凝土浇筑前将预应力钢筋张拉并锚固在台座上，然后浇筑混凝土；后张法是在混凝土浇筑并达到一定强度后，通过预留的孔道将预应力钢筋穿入并张拉锚固。
在预应力的施加过程中，会产生各种预应力损失，如锚具变形和钢筋内缩损失、摩擦损失、温差损失等。
基于无粘结预应力混凝土楼板设计的研究
具 在 端 部 产 生 的 结 点 荷 载 ， 般称 其 为 等 公 式 计算 ： 一 效 结 点 荷 载 ； 二 是 由于 预 应 力筋 线 型 改 其
变 产 生 的 集 中和 分 布 荷 载 ， 般 称 其 为 线 一 性等效荷载 。 当构 件 配 置 抛 物 线 预 应 力 筋 时 ， 等 其 效荷 载按 下列 公 式 进 行 计 算 ： ８ Ｎ
３ ０～ ３ ５。
则结 构会 产生 一个 永远 向上 的 反拱 ， 反拱 式 中 ： 应 力钢 筋 及 非 预 应 力钢 筋 的 合 该 预
力；
ｅ
． 、
（） 载标 准 值 ： 面 ： 荷 （ ２荷 楼 恒 包括 楼 板
：
所 平 衡 的 荷载 最 好 是静 荷 载 加 上 经常 发 生
在 超 静 定 中 ， 拉 预 应 力 引起 的 变 形 张 弯矩 为 次 弯 矩 ， 张 预 应 力混 凝 土 超静 定 后 （ ） 板 厚 度 ： 于 预 应 力 混 凝 土 板 的 １楼 由
此法 概 念 清 楚 ， 算 简单 ， 计 有利 于 控 制 结 构 受 到 约 束 将 引起 次 反 力 ， 由次 反 力 产 生 的 ３设计参数选择 本原 理 就 是通 过 张 拉 预 应 力钢 筋 产 生 的等 结 构 ， 进 行 正 截 面 受 弯 承 载 力计 算 及 抗 挠 度 比钢 筋 混 凝 上板 的 挠 度小 得 多 ， 在 因此 ，
的 且 不超 过５ ％的活 荷载 。 ０
效 的 均 布 荷 载 及 楼 面装 修 荷 隔 载 ）活荷 载（ Ｂ ０ ０ ， ； Ｇ ５ ０ ９ 上人 屋面２ Ｎ／ 不 ｋ ｍ ，
上 人 屋 面取 Ｏ ５ ． ｋＮ／ｍ 。 ）
１设计计 算基本原理
无粘结预应力砼施工名词解释
无粘结预应力砼施工名词解释无粘结预应力砼施工名词解释一、无粘结预应力砼1. 无粘结预应力砼是指在砼件施工过程中，采用专用的无粘结预应力钢筋，将钢筋预应力张拉后，再浇筑混凝土，形成的一种预应力砼结构。
与普通钢筋混凝土相比，无粘结预应力砼具有更高的承载能力和更好的变形性能。
二、施工流程2. 无粘结预应力砼的施工流程包括预应力钢筋的设计、加工、运输和安装，以及混凝土的浇筑和养护等环节。
其中，预应力钢筋的张拉和锚固是整个施工过程中的关键步骤，在这一过程中需要严格按照设计要求和相关规范进行操作。
三、优点和应用3. 无粘结预应力砼具有承载能力大、变形小、耐久性好等优点，因此在桥梁、高层建筑、水利水电工程等领域得到广泛应用。
在工程实践中，无粘结预应力砼不仅可以减轻结构自重，提高构件的承载能力，还可以延长构件的使用寿命，提高工程的整体可靠性。
四、个人观点4. 无粘结预应力砼作为一种新型的预应力砼结构，在工程领域具有广阔的应用前景。
它不仅可以满足工程对于承载能力和变形性能的要求，还可以为工程的节能环保和可持续发展作出贡献。
我对无粘结预应力砼的发展前景充满信心。
五、总结通过以上对无粘结预应力砼的名词解释、施工流程、优点和应用，以及个人观点的介绍，相信你已经对这一主题有了更深入的理解。
无粘结预应力砼作为一种新型的预应力砼结构，无论是在理论研究还是在工程实践中都具有重要意义，希望你能够在日后的学习和工作中不断深入探索，为其发展和应用做出更大的贡献。
以上内容是按照知识的文章格式进行撰写，希望能够满足你的要求。
如果有其他需要调整的地方，还请指出，我会及时修改。
无粘结预应力砼在现代建筑工程中具有广泛的应用前景。
其独特的结构和优异的性能使其成为建筑工程领域中备受青睐的材料。
在工程实践中，无粘结预应力砼不仅可以减轻结构的自重，提高构件的承载能力，还可以延长构件的使用寿命，提高工程的整体可靠性。
许多工程项目都在使用无粘结预应力砼来构建高耐久性和高承载能力的结构。
无梁GBF无粘结预应力现浇混凝土楼板体系应用
钢筋时， 为保证板厚 ， 将板肋 间钢筋焊
接成网片 ， 以提高肋间钢筋刚度 ， 有效 支撑上层钢筋。 （） 调整 固定 Ｇ Ｆ 时 ， ４ Ｂ管 同一 排
３ ＧＢ 管安 装 Ｆ
（） 在模板上用墨线 标注Ｇ Ｆ １ Ｂ
板 按 Ｂ 管须保持顺 直 ，两排管 之间距 离 卡一 混 凝 土 找平 ，抹 面 混 凝 土 养 护一 管 、 肋 及 纵横 钢 筋 位 置 ， 墨 线 绑 扎 Ｇ Ｆ 底层钢筋。 要符合设计要求。 张拉 一 端 部 处理 （ 锚 ） 封 。
陈 曦 赵春华２ 周立志。 ， ，
（． １ 牡丹江市建筑业行业协会 ， ７ ０ １ ０ ０黑龙江牡丹江； 牡丹江大学，５ ０ ０黑龙江牡丹 江；触 丹江市招投标事务所 ， ７ ０ ５ ２ ． １７ ０ ３ １ ０ ０黑龙江牡丹江） ５
关键词： 楼面工程 ； Ｂ 塑料管 ； ＧＦ 现浇空心板
中图分 类 号 ： Ｕ ７ Ｔ ３８ 文 献标 识 码 ： Ｂ 文章 编 号 ：００ ４ ２ （０ ６ ０ － ２ ６ ０ １０ — ７ ６２ ０ ）３－ １— ２ ０
ＡＰ Ｌ ＣＡＴ ＯＮ ＭＬＥ Ｓ ＧＢＦ ＮＯＮ－ Ｐ Ｉ Ｉ ＯＦ ＢＥ Ｓ ＢＯＮＤＩ ＮＧ ＲＥ Ｓ ＲＥＳ ＥＤ Ｐ — Ｔ Ｓ ＣＡＳ － — Ｉ Ｕ Ｔ— Ｎ Ｓ ． ＣＯＮＣＲＥ ＬＯＯＲ Ｌ ＹＳ Ｍ Ｉ ｒ ＴＥ Ｆ Ｓ ＡＢ Ｓ ＴＥ
无粘结预应力楼板开洞施工工法(2)
无粘结预应力楼板开洞施工工法无粘结预应力楼板开洞施工工法一、前言无粘结预应力楼板开洞施工工法是一种用于在现浇楼板中开设洞口的施工方法。
该工法具有高效、安全、经济等特点，能够满足现代建筑对楼板开洞的需求。
本文将对该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例进行详细介绍。
二、工法特点无粘结预应力楼板开洞施工工法的特点主要包括以下几个方面：1. 灵活性：可以根据实际需要开设不同形状和尺寸的洞口，适应各种复杂的建筑设计。
2. 高效性：施工速度快，可以在较短的时间内完成大面积的楼板开洞工作。
3. 经济性：工艺简单，成本较低，节约人力资源和材料。
4.预制性：采用预制构件，可以大大减少现场操作，提高施工质量和效率。
5. 环保性：无需使用粘结材料，减少了对环境的污染。
三、适应范围无粘结预应力楼板开洞施工工法适用于不同类型的建筑，包括住宅、商业、公共设施等。
特别适用于楼板开洞的地方，如电梯井、楼梯间、通风井等。
四、工艺原理无粘结预应力楼板开洞施工工法通过在现浇楼板中设置预应力钢筋和预制钢筋网，并采取适当的喷涂混凝土材料，实现对洞口的加固和加强。
预应力钢筋能够提供足够的抗弯强度，预制钢筋网则提供了横向的抗剪强度。
喷涂混凝土材料能够保护钢筋免受腐蚀和外界环境的影响。
五、施工工艺无粘结预应力楼板开洞施工工艺主要包括以下几个阶段：1. 洞口设计：根据现场需求和建筑设计，确定洞口的形状、尺寸和位置。
2. 预制构件制作：根据设计要求，制作预应力钢筋和预制钢筋网，并进行预应力加固。
3. 混凝土喷涂：在洞口附近喷涂混凝土材料，保护预应力钢筋和预制钢筋网。
4. 洞口开设：根据设计要求，在喷涂混凝土材料干燥之后，进行洞口的开设。
5. 洞口加固：在洞口开设完成后，使用钢筋和混凝土进行加固，保证洞口的稳定和安全。
6. 精加工和修整：对洞口进行精加工和修整，使其符合设计要求和审美要求。
无粘结预应力双向密肋楼板混凝土施工技术的应用
量
安
徽
建
筑
无粘 结 预应 力双 向密 肋楼 板 混凝 土 施 工技 术 的应 用
Ｃｏｎ ｒ ｃ ｉ ｓｔ ｕ ｔ ｏｎ Ｔｅｃｈ ｌ ｙ ｏ ｎｏ ｏｇ ｆ Ｔｗｏ－Ｗ ａｙ Ｒ ｉ ｅｄ Ｇｏｎ ｅｔ Ｏ ｉｈ Ｕｎｂ － ｂｂ ｃｒ ｅ Ｆｌ Ｏｒ ｗ ｔ ｏｕｎ ｄｅｄ Ｐｒ ｓｔ ｅ ｓ ｉ ｈｅ ｅ ｒ ｓ ｎ ｔ Ａｐｐｌ ａｔｏｎ ０ｆ Ｅ ｎ ｎｅ ｊ ｉ ｃ ｉ ｇｊ ｅｒｎｇ
２２混凝 土 施 工 ．
用无粘结预应力现浇塑模混凝 土密肋楼（ ） 层 面板体系 。
无粘结 预应力采用柳涂塑工艺制成 ， 锚具为二夹片式 Ｏ Ｍ１— 型。 Ｖ ５１
无粘结预应力筋布置如下 ：二层楼面横 向框架梁 内设钢 丝束 ３ ７ ５ 密肋 楼盖横向肋梁 内设 １ ７ ， 向框架梁 内设 －０ ， － ￣５ 纵
技术 的有机结合 ， 我公司先后在阜 阳 、 、 南等地 区成功地 毫州 淮
进行 了近 ２ ０项无粘结部分 预应力 密肋楼板 的施工 ，累计完工
项 目约 ８ ４２ １ ｍ 。现就 近年来施工 的阜 阳市某棉纺厂 工程为 Ｘ０
例， 对该项技术的应用情况进行介绍。
板 的另一方直接用Ｌ ０ ４ ｍ角钢作为次龙骨 ，次龙 骨与塑 ３ｍＸ ｍ
设伸缩缝 。 主框架采用无 粘结部分预应 力框架结构 ， （ ） 楼 屋 面板 采
木 龙骨时要拉通线 ， 间距要准确 ， 横平竖直 ； ④防止漏浆 ， 模壳 生产时 ， 允许有微负差 ， 塑料模壳有收缩现象 ， 且 因此支模后会
出现缝隙 ， 以双向板的缝隙略大些 ， ３ ｍ～ ｒ 尤 有 ｍ ５ ｍ。施工时可 ａ 采用铺铝皮或纸 筋灰 的作法 ， 效果很好 。
浅析住宅无粘结预应力混凝土楼板设计
４ 曹万林 ， 田宝发． 筋混凝 土 异型柱 非线性 全过 程 分析概 述 钢 ［］ １ 张作鹏 ， 放 龙 ， 何 樊光发 ． 筋 混凝 土 双 向偏 压 异彤 柱 Ｎ— ［ ］ 钢 Ｍ一 舻全曲线分析的一种新方 法［ ］ 建筑技 术开发 ，０ ５ ３ Ｊ． ２０ ．２
（ ）１３ ５ ：－．
们对住宅内部空间产生重新设计的要求， 为住户创造一个允许他
采用 Ｓ Ｐ １ Ａ ９ 程序楼板为板壳元 ， 梁柱为杆元。分别计算在外
们根据各 自的需要 、 爱好和愿 望灵活分 隔的 自由空 间。无 粘结预 荷载和预应力等效荷载作用下板的变形、 应力。 应力混凝 土楼板就 为解决这样 的问题 提供了非常 有效 的办法 。 文 中根据南方某公寓楼无 粘结 预应 力混凝 土楼板 的设计 进行 一些 这方 面的探讨 。
ｈ ｔＢａｅ ｎｔ ｅｒ ： §ｄ０ ｈ ｅ
ｂ ｅ ｔ ｎｏ ｅｔ ｎ ｌＮ． ＿ ｏ ｐ ｃａ ｌ ｐ ｄ ｃ ｌｍｎ ，ｕ ｉｇ ｔ ｅｂ ｓｃｓａ ｅ ｂｒｕ ｉ，ｔｅ ｎ ｎｉｅｒｕ ｉ ｋ ｒｌ ｉ ｆｓｃｉ ａ Ｍ ｆｓ ｅｉｌｓａ ｅ ｏｕ ｓ ｓｎ ｈ ａ ｉ ｐ ｃ ａ。ｎｔ ｈ ｏ ｌ ａ ｎｔ ａ０ ｏ １ ｎ
Ｄｅ ｕ ｔ ｎ ｏ ｏ ｌ ｅ ｒ ｂ ｒｕ ｉ ｓｉ ｎ ｓ ｔｉ ｎ ｓ ｅ ｉｌｓ ａ ｅ ｏ ｕ ｓ ｄ ｃｉ ｆｎ ｎ ｉ ａ ａ ． ｎ ｔ ｔ ｅ ｓｍａ ｒｘ ｏ ｐ ｃ ａ －ｈ ｐ ｄ ｃ ｌｍｎ ｏ ｎ ｆ
ＺＩＡ ｔ ＮＧ Ｚ ｏ １ ｎ ＬＵ ￣ａ － ｎ ＬＩ Ｉｉ ｉｇ ｎ －ｅ ｇ ） ｏｍｉｇ Ｕ ）－ ｎ ｑ
维普资讯
第３ ２卷 第 １ ３期
２０ ０ ６ 年 ７ 月
山 西 建 筑
无粘结预应力混凝土施工方案
无粘接预应力混凝土施工方案XX建筑工程公司年月日目录一、编制说明 (3)二、无粘结预应力施工特点 (4)三、施工安排和进度计划 (5)四、施工工艺流程 (6)五、施工组织安排 (13)六、安全措施预应力分项工程与非预应力土建工程协调 (15)七、质量保证措施 (17)八、安全措施 (18)一、编制说明1.编制依据工程施工技术文件；工程建筑施工图我司设计方案图；省关于文明施工的有关规定；市建委颁发的市建设工程施工现场文明施工管理办法暂行；现行国家有关规范、规程和标准；2.采用的规范、规程和标准名称混凝土结构工程施工及验收规范GB50204—2002混凝土质量控制标准 GB50164—95钢筋焊接及验收规范 JGJ18—96混凝土外加剂应用技术规范GBJ119—88钢筋混凝土工程施工操作规程 YSJ403—89钢绞线、钢丝束无粘结预应力筋JG3006—93无粘结预应力筋专用防腐滑脂 JG3007—93预应力筋用锚具、夹具和连接器应用技术规程JGJ85—92 无粘结预应力混凝土结构技术规程JGJ/T92—93预应力用液压千斤顶 JG/T5028—93钢结构JGJ85二、无粘结预应力施工特点1．本工程结构四层至屋面采用无粘结预应力板,预应力板最大跨为12900㎜,最小跨为8900㎜;预应力筋形采用“抛物线布置”,预应力筋曲线及控制点矢高计算见设计图;2.无粘结预应力筋采用1860Mpa фj 15.24低松弛钢绞线,预应力混凝土强度等级均为C35,预应力钢绞线张拉控制应力为бcon=0.75fptk=0.75×1860Mpa=1395Mpa,张拉力为Ncon=бcon ×Ap=1395Mpa ×139.98mm =195.3KN,张拉时砼要达到设计强度的80%以上,预应力钢绞线应符合预应力混凝土钢绞线标准;3.本工程锚具采用Ⅰ类锚具,张拉端采用夹片式锚具,固定端采用挤压锚具,锚具采用BSM 锚固体系构造如下图;2-螺旋筋固定端构造(BSMJ15-1)4-挤压锚3-锚垫板1-无粘结预应力筋预应力筋用锚具应符合预应力筋用锚具、夹具和连接器应用技术规程规定;三、施工安排和进度计划1.预应力筋、锚具及配件均应提前分期运到工地现场,做到既不耽误工期又不致造成材料积压;2.本无粘结预应力的施工进度控制服从土建总包的结构施工进度,无粘结预应力的铺放绑扎,参照土建总体施工方案分段流水;预应力板施工以层为组,并与同层的钢筋工程和水电工程同步穿插进行,应尽量不占工期或少占工期,要保证无粘结预应力筋、锚具、承压板、螺旋筋等材料充足;3.预应力筋张拉不占用工期,但为提高模板的周转率,一般只要混凝土达到所规定的强度后即可张拉,以利于尽快拆模;预应力筋张拉前严禁拆除板底模及支撑;总之,对于无粘结预应力的施工进度的安排应以施工质量为前提,在允许的条件下,合理安排好各分项的实施工作,确保总体土建施工进度的实现;四、施工工艺流程1.预应力板施工流程2.下料无粘结预应力筋由本专业施工生产部门对预应力筋按照施工图纸进行下料;根据下料长度用无齿锯切断;预应力筋的下料长度为：一端张拉按曲线孔道长度加800mm,两端张拉按曲线孔道长度加1600mm,曲线孔道长度可按下式计算：L T =1+8×f 2÷3×L 2×L 式中 L T —孔道长度L —抛物线水平投影长度f —抛物线矢高 3.下料组装对一端锚固,一端张拉的预应力筋还要逐根进行固定端挤压锚的组装;两端张拉的预应力筋下料组装后直接运到工地现场;然后再将各种类型的预应力筋按图纸的不同编号保存、堆放;当无粘结预应力筋、锚具及配件运到工地,铺放使用前,应将其妥善保存在干燥平整的地方,下边要有垫木,上面要采取防雨措施,锚具、配件要存放在室内,运输、存放时都要尽量避免预应力筋外皮破损; 4.马凳制作铺放根据预应力筋不同位置的矢高进行马登制作;马凳制作完毕后根据不同的高度进行分类、编号、存放以备铺放使用;马凳应根据马登布置平面图进行铺放;马凳布置具体见技术交底; 5.张拉端的组装根据施工图纸,安装凹进砼表面的张拉端结点;要求承压板与预应力筋垂直且位置正确;调整好后用电焊焊接牢固;张拉端节点见下图5-无粘结预应力筋3-承压板预应力板张拉端做法2-张拉锚1-穴模4-螺旋筋6.铺放板筋预应力板筋为双向布置,所以需要制定严格的铺放顺序,以保证预应力筋的设计矢高,且避免施工中的混乱;铺设预应力筋前还要特别注意与非预应力筋的铺设走向位置协调配合一致;无粘结预应力筋应按施工图纸的要求进行铺放,铺放过程中控制其平面位置及剖面位置的准确;平面位置是根据施工图所示的无粘结预应力筋布置形式,将其进行了统一编号,并对应施工图各编号预应力筋在楼板内应铺放的部位及根数布置预应力筋;剖面位置是根据施工图所要求的预应力筋曲线剖面位置,对其需设处和该位置处预应力筋中心线距板底的高度进行准确的定位,并将预应力筋和架立筋绑扎牢固;因为是双向布筋,所以要对两个方向的预应力筋进行编组;7.预应力筋束形调整、绑扎1.铺筋完毕后,调整束形,保证预应力筋束形在纵向上基本为一条直线,预应力筋束形曲线与预应力筋设计曲线相吻合;2.位置确定正确以后,采用与20镀锌铅丝将预应力筋与定位筋绑扎固定好;3.预应力铺设完毕后进行调直并检查外皮破损情况,如有破损,用高密聚乙烯胶带缠补;4.支设板的侧模板,并固定两端头模板与埋入件;8.预应力筋铺放原则及注意事项1.运到工地的预应力筋均应有标识,预应力筋的铺放要与施工图所示的板号相对应;2.为保证预应力筋的矢高位置,本工程原则上要求先铺预应力筋后铺水、电线管道等,但这样做会给安装电线管道带来一定难度,为减小难度,施工单位可参照预应力筋电线管道的有关图纸,对于不影响预应力筋矢高位置的水电管道可先于预应力筋铺放;3.预应力筋铺放位置宜保持顺直,承压板面必须与张拉作用线垂直,结点组装件安装牢固;4.在预应力筋的张拉端和锚固端各装上一个螺旋筋,要求螺旋筋要紧靠承压板和锚板;5.无粘结筋外包塑料皮有无破损,若有破损要用胶带缠补好;6.在整个预应力筋铺设过程中,预应力筋周围应避免使用电气焊,以防预应力筋通电造成强度降低;9.混凝土的浇注及振捣1.预应力筋铺放完成后,应由施工单位、质量检查部门、监理会同设计单位进行隐检验收,确认合格后,方可浇注砼;2.浇注砼时应认真振捣,保证砼的密实;尤其是承压板、锚板的周围的砼严禁漏振,不得出现蜂窝或孔洞;振捣时,应尽量避免踏压碰撞预应力筋、支撑架以及端部预埋部件;3.当浇注砼初凝1～2天后,应及时拆除端模,将预埋件撤除清理承压板; 10.预应力筋张拉1.张拉方案A.本工程整体张拉特点为“多层施工,顺向张拉”;B.张拉控制应力为бcon=1395Mpa,张拉力为195.3KN,为减少应力损失,本工程采用超张拉,即张拉控制应力为1.03бcon.C.预应力张拉安排根据主体结构施工分段进行,其所分段与主体结构施工分段相同,在每一段结构施工完毕且混凝土强度达设计强度的80%后,马上进行张拉;D.每一施工段预应力张拉,均先张拉字母轴方向预应力筋,后张拉数字轴方向预应力筋见下图：2.张拉前准备张拉前的准备工作A.对全部张拉设备进行标定,根据标定数值,计算设计张拉力对应的压力表读数,油泵、千斤顶必须配套使用；B.张拉设备校验期限不宜超过半年,为确保张拉数值的准确,本工程张拉设备标定期为三个月;3.张拉顺序A.清理承压板面,把预应力筋外露部分的塑料皮沿承压板割掉；B.测量并记录预应力筋长度读数；C.安装锚具及夹片；D.使用YCN-23便携穿心式千斤顶进行张拉；E.张拉至1.03бcon后油压卸至为零,测量并记录预应力筋长度读数；4.张拉中,伸长值校核应在张拉过程中同时校核,理论伸长值与实测值的误差不得超过规范允许范围-5%,+10%,若实际伸长值超出允许范围,则应暂停张拉,在采取措施后,方可继续张拉;5.预应力筋张拉前严禁拆除板下的支撑,待预应力筋全部张拉完毕后方可拆除;6.张拉工作完成后张拉端处理张拉后,应将锚具外露的预应力筋预留不少于30mm长度后将多余部分用机注意:在整个预应力筋铺设过程中,预应力筋周围应避免使用电焊,以防预应力筋通电造成强度降,影响结构安全;五、施工组织安排1.劳动力组织1.项目负责人 1名——全面负责预应力施工;2.技术负责人 1名——全面负责预应力施工技术工作;3.质检员 1名——负责预应力加工组装,铺筋和张拉的质量检验与验收;4.材料员 1名——负责预应力材料和机具的存放与收发;5.铺筋 3组——负责流水段预应力铺筋工作;组长各1名,组员10名2.设备一览表3.场地及宿舍由于施工用地紧张,无粘结预应力施工所用材料,应根据施工进度分批进场,设备、锚具及其配件均应放在现场库房约10平米,同时需设办公室1间约15平米;4.技术准备1.开工前要首先编制出无粘结预应力专项工程施工方案,做为工程施工和组织依据;2.总负责人组织图纸汇审、绘制工程大样图包括各种预应力筋曲线图、张拉端和固定端的构造详图、技术安全施工交底;3.根据各种预应力筋曲线定位高度,绘制架立筋和马凳详图并提出相应的加工数量;4.确定各种预应力筋加工数量和时间表根据土建总包单位总体进度确定;5.计算各种预应力筋理论伸长值;6.按照行业规程要求准备无粘结预应力施工技术资料;A.钢绞线的出厂合格证和材质复检证明;B.锚夹具的出厂合格证;C.张拉机具的标定值曲线;D.预应力筋张拉记录;7.施工中的技术要求均应遵守混凝土结构工程施工及验收规范GB50204-92,无粘结预应力混凝土结构技术规程JGJ/T92—93的有关规定;六、安全措施预应力分项工程与非预应力土建工程协调梁板底模安装完成后,预应力分项工程即要插入施工,主体工程应从总进度出发,尽量给预应力工程提供必要的场地、水电及工人住宿等条件,以利于预应力工程随着主体工程总进度计划实施;以下为配合有关内容：1.解决预应力钢筋、锚具、垫板及预应力施工机具的垂直运输与主体的配合作业;2.根据施工进度、设计图纸及各层预应力筋位置,制作张拉端模板及后浇张拉孔的留设;3.水电管网的埋设,普通钢筋的绑扎安装应与预应力筋骨的布置相协调,以满足预应力筋的曲线标高的定位;4.布板筋时切勿冲击预应力筋以免预应力筋破损或移位;5.浇筑砼时严禁振动器直接冲击预应力筋及张拉端的泡沫块或木盒;提供楼层周边的张拉操作脚手架,提供预应力材料临时堆场;6.保证框架梁柱节点处预应力筋的顺利通过,严禁钢筋压迫预应力筋,同时保证承压板的准确安装;7.预应力梁加跨梁的梁端上部预留与梁截面等宽、高度为300~500mm的缺口,以便预应力筋安装时从此穿出;8.脚手架的搭设注意与板高要错开一定距离,以便预应力筋张拉可行,张拉前提供砼强度报告,以便预应力筋骨的张拉顺利进行;9.教育及严格要求各自工人认真爱护劳动成果,在板面上走动作业时不要破坏预应力筋骨的定位及密封性,在烧焊时特别小心如要在预应力筋附近作业应采取一定保护措施,以防止预应力钢筋被破坏；对已布置好的预应力筋骨位置不得让塔吊堆放普通钢筋及砼输送管等;10.严格按照施工工序的顺序施工,梁预应力筋没布完成不得沉梁,板预应力筋没布完成不得布板面筋骨,预应力筋骨没张拉完成不得拆模板;11.提供预应力材料的堆放场地,预应力钢筋进场需在塔吊能到达的位置留10m2四方形场地;12.在每层模板安装好,开始扎梁筋骨时为预应力钢筋提供塔吊运输,主要吊梁预应力筋骨及支吊钢筋;13.为预应力施工提供三相电源;14.文明施工:1.要求：项目组和总包单位同心协力,按省和市文明工地标准,建设文明工地,确保本工程全程文明施工;2.教育进场全体职工服从总包单位安排,与总包及现场各其他施工单位友好团结协作;3.教育进场职工遵守国家法律,遵守现场施工管理条例及各项规章制度;4.搞好办公室及寝室、库房清洁卫生,做到床铺及物品整齐有序,材料按规定场地整齐堆放,施工现场严禁乱扔物品;5.礼貌待人,文明用语;七、质量保证措施1.严格审阅图纸,对结构关键部位进行验算,在配筋较密处要画大样图,发现问题及时协商处理;2.对预应力筋成品要保护好,预应力筋、锚具设备存放要防潮、防雨,在整个施工过程中严禁用电气焊触及预应力筋和锚具;当发现预应力筋外皮有损坏时要用塑料胶带及时修补;3.预应力筋的铺放要与普通钢筋及水电管线相协调好,保证平滑、顺直,必须保证其曲线控制点的高度;一旦固定后,各工种施工时不得挪动、改变预应力筋曲线形状和位置,不得损伤其外皮;4.预应力板混凝土必须浇筑振捣密实,特别是节点、锚头承压板处尤其仔细振捣密实;5.施工前必须对组装和张拉设备进行标定,每套设备必须配套使用;使用中如发现问题应及时重新进行标定,并对设备派专人管理和维护;6.张拉设备操作人员上岗前熟悉掌握操作要领,牢记各张拉力值,施工中必须严格遵守操作规程,服从工程师的指挥;张拉力与张拉伸长值必须达到设计要求,预应力梁、板底模必须待张拉完成后方可拆除;7.预应力筋张拉后应及时封锚,以防腐蚀;八、安全措施1.进入施工现场必须遵守现场规章制度,必须戴安全帽,不允许穿拖鞋、高跟鞋和凉鞋;2.在高空作业必须系安全带,高空作业不得穿硬底鞋和带钉的鞋,不得往下投掷物体;3.进入施工现场对脚手架的搭设要特别注意,不得踩探头板、飞跳板;对于有弯曲、压扁或有裂缝的管子,以及管子连接有松动的地方严禁上人;4.使用砂轮机切割预应力筋时,应戴防护眼镜;5.所有电源线路必须由电工安装;6.手持电动工具的使用,应符合国家有关规定,工具的电源插头和插座应完好,电源线不得任意接长和调换,工具的外绝缘应完好无损,维修和保管有专人负责;7.电焊机应单设开关,电焊机外壳应做接零或接地保护,一次线长度应小于5米,二次线长度应小于30米,两侧接线应压接牢固,并安装防护罩,焊把线应双线到位,不得借用金属管道,金属脚手架、轨道及结构钢筋作回路地线,焊把线无破损、绝缘完好,电焊机设置地点应防漏、防雨、防砸;8.预应力筋张拉时,工作人员必须站在构件两侧的侧面进行操作;9.电焊人员必须有电焊操作证;10.施工现场严禁吸烟;。
有粘结与无粘结预应力方案比较
有粘结与无粘结预应力方案比较预应力混凝土结构从钢筋与混凝土粘结方式可以分为：有粘结预应力混凝土结构和无粘结预应力混凝土结构，这两类预应力形式有着各自的优点和应用范围。
一、有粘结预应力有粘结预应力混凝土是后张预应力的传统做法，对预应力筋进行张拉后，通过孔道灌浆使预应力筋与混凝土粘结形成整体，受力时二者能较好地协同工作。
有粘结预应力施工顺序是在已绑扎好的梁普通钢筋上标注坐标点，并焊好马蹬筋后，先在梁中传入波纹管并绑扎固定好后，再管中逐根传入钢绞线，然后安装张拉端和固定端的螺旋筋和锚垫板，固定牢固。
浇筑完混凝土，达到设计强度后进行张拉，张拉完成后对预应力管道进行灌浆，形成预应力筋与混凝土的粘结体。
关键工序如下：1、波纹管壁厚0.3mm，每根波纹管长度6m左右，每支预应力梁全长需要多段波纹管连接而成，波纹管连接处需用接头管连接，并用胶带缠绕密封，预应力梁普通钢筋很多，梁端及梁柱交接处更是钢筋密布，在如此盘根错节的部位挤出空间操作单薄、脆弱的波纹管，要小心谨慎，不能挤压、踩踏和过度弯折，稍有不慎，极易因钢筋间的相互挤压或外力过大造成破损，影响后续工作，严重时会造成预应力大梁的报废。
2、锚固体系为群锚，以每束（7～10根）钢绞线为一锚固体系，集中整体锚固，因而锚具、锚垫板及螺旋筋体积很大，由于张拉端和锚固端部位（梁端及梁柱交接处）钢筋密布，无法将其放置在梁（柱）中，只能将放置在构件外侧，做外凸式张拉端，给后续的封锚及建筑的使用带来不便。
3、有粘结预应力群锚体系的张拉，都是采用200吨以上大型张拉设备，设备重、体积大，因而要求张拉的操作空间也大，每个张拉端对应的上部楼板要预留1×1.5m张拉洞口，有的张拉端设置在梁内部，施工时需将此部位的梁断开，预留2m左右的施工缝，待封锚时再封闭。
4、有粘结预应力施工有着很强季节性，主要原因是冬季气温太低，无法灌浆，本工程预应力施工后期正值冬季，无法灌浆，如果等到明年在张拉灌浆，会引起预应力筋严重锈蚀，影响工程质量，也影响工程进度。
预应力混凝土空心楼盖(箱体)施工方案
预应力混凝土空心楼盖（箱体）XX省地质博物馆一层拍卖大厅顶板，设计拟采用预应力空心楼板，板净跨24.5m×24.5m，板厚800mm，肋梁180mm×800mm，肋间板内摸壳700mm×700mm×600mm，梁板混凝土强度等级C40。
预应力采用后张法无粘接预应力1、工程做法：楼板底摸拟采用12㎜厚高强竹胶板，梁侧模采用多层板。
模板支撑体系采用碗扣式脚手架。
内模采用GBF箱形内模，非预应力钢筋采用Ⅲ级钢筋、I级钢筋，预应力钢筋为15.24钢铰线，水平钢筋采用直螺纹机械连接。
2、内模质量要求内模进场时，应依据《现浇混凝土空心楼盖结构技术规程》(CECS 175:2004) ,将内模作为一个检验批，检查产品合格证，出厂检验报告，并进行抽样检验，内模的外观质量应全数目测检查。
箱体应具有可靠的密封性,箱体外表面不得有孔洞和影响混凝土形成空腔的其他缺陷。
对箱体尺寸的检查应随机抽取20件进行尺寸偏差检验(箱体尺寸偏差见下表)，合格点率不应小于80%，且没有严重超差时，该检验批可判为合格。
3、施工流程底模安装→划线定位→板底钢筋绑扎→肋梁钢筋安装→预应力筋铺设→内模安装采取抗浮技术措施→板面钢筋安装→混凝土浇筑→混凝土养护→预应力筋张拉→张拉端防腐封锚→模板拆除3.1主要分项工程技术措施模板工程模板板底采用12㎜厚竹胶板，50×100㎜木龙骨现场配模，支撑体系为Φ48×3.5碗扣式脚手架，立杆间距900㎜，水平拉杆间距1200㎜，由于板下最大净高为6.81 m，需对支撑进行稳定性计算：底模安装完后，按施工图所示在底模上弹线放样，准确标出肋梁、箱模的位置。
肋梁位置应用油漆标示，拆除模板后混凝土就有了标记，便于设备安装及二次装修时在板上开洞或打膨胀螺栓时能避开预应力钢筋。
预应力筋铺设完成后，在肋梁之间铺放GBF箱模，安放前须对箱模外观完好情况逐个进行检查。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无粘结预应力混凝土楼板设计研究【摘要】随着我国城市建设的不断发展，土地资源日益紧张，建筑工程最大限度的提高空间的利用率，成为建筑工程设计应该重点考虑的问题。
而无粘结预应力混凝土结构的应用，很大程度上提高了建筑物的使用功能以及增大建筑结构的有效面积。
文章介绍了无粘结预应力混凝土楼板的设计计算原理，设计步骤、设计参数的选取等，以供广大建筑设计人员参考。
关键词：无粘结预应力混凝土楼板设计研究
随着我国城建设的迅猛发展，土地资源日益紧张，如何最大限度的提高空间的利用率已成为建筑工程设计人员必须重点考虑的问题。
无粘结预应力混凝土结构在建筑结构中的应用，不但增大了建筑结构的有效面积，还很大程度上加强了建筑物的使用功能。
无粘结预应力楼板跨度大、挠度小、无裂缝，可以有效的降低层高，减轻结构自重、节约混凝土及钢筋，施工简单方便、速度快，能产生较好的经济效益。
因此，无粘结预应力混凝土楼板也备受建筑设计人员的青睐。
1 设计计算基本原理
当前，国内外普遍采用荷载平衡法来进行无粘结预应力楼板的设计，该法计算简便、结果精准，理论清楚，对结构挠度控制相当有利。
荷载平衡法的基本原理是将作用于结构上的部分荷载通过施加预应力产生的等效荷载来进行平衡，确保受弯构件在使用阶段是
产生下挠，以维持结构的正常使用状态。
由于大多数结构使用过程中规范规定的全部荷载通常很少发生，因而等效荷载只需要平衡一部分活荷载。
若预应力产生的荷载效应过大而将全部静荷载及活载，那么结构在预应力的作用下会产生一个永远向上的反拱度，随着时间的推移，反拱度会继续增长。
因此，无粘结预应力楼板设计时最好是控制预应力等效荷载,最好是只用来平衡静载与一半以下的活荷载。
为保证楼板处于均匀受压状态，就应该选择一个适当的预应力值及预应力作用曲线，让其产生的等效荷载刚好能平衡外荷载。
等效荷载一般由等效节点荷载及线性等效荷载两部分组成，节点荷载是通过锚具在结构端部产生的荷载，线性等效荷载是指预应力筋的线性产生改变而产生的集中、分布荷载。
等效荷载的设计计算公式可以搀着现行的设计规范，这里便不再阐述。
在设计计算时应该注意以下两点：①在超静定结构正截面弯曲承载力及裂缝验算计算时，应该考虑由次反力产生的次弯矩的影响。
②在对截面进行受弯承载力计算时,当参与组合的次弯矩对结构不利时,预应力分项系数取1.2;有利时取1.0。
2 设计步骤
通常可以按照以下步骤进行无粘结预应力楼板设计。
①确定楼板的厚度以及拟采用的混凝土强度等级。
②确定每一个阶段混凝土拉应力允许值。
③计算确定需要由等效荷载来平衡的外荷载。
④根
据需要平衡的荷载大小以及线性布置来布设预应力，确定预应力筋的数量。
⑤通过计算确定在使用荷载与等效荷载共同作用下楼板的应力设计值。
⑥再进行结构抗裂验算，拉应力设计必须要不得超过混凝土抗强度允许值，若超过，应该增加钢筋数量，并再重新进行验算。
⑦在进行弯曲承载力计算时弯矩设计值应该要小于或等于弯矩承载力设计值,若不能满足，就应该增加预应力筋进行补强。
⑧按部分预应力概念进行楼板截面设计,采用预应力筋和非预应力筋混合配筋,以利于提高结构的延性和抗震性能。
3 参数的选择
3.1 跨高比
无粘结预应力楼板的挠度很小，因此在设计时可以将楼板的跨高比取大一点，使得结构更为美观、轻巧、经济、适用。
根据以往的工程实践经验，无粘结预应力楼板的跨高比可以按照以下条件进行选择。
单向连续板可以取40～50、单向简支板可以取35～40，支柱双向板可以取40～45,周边支撑连续双向板可以取40～50,周边支撑简支双向板可以取40～55,双向密肋板可以取30～35。
3.2 荷载标准值
恒荷楼板自重、隔墙等效的均布荷载及楼面装修荷载；活荷载按照国标gb50009的要求，高层建筑应取2kn/m2。
3.3 材料力学指标
主要采用的材料有混凝土与预应力钢绞线，预应力混凝土结构
的混凝土强度等级不得低于c40，预应力筋通常采用低松弛高强钢绞线，其力学性能指标必须符合《预应力混凝土用钢绞线》gb/t5224的要求。
3.4 张拉控制应力
根据规范要求，若采用钢绞线作为预应力筋时，其张拉控制应力σcon应该不大于0.750.7fptk；采用热处理钢筋时其σcon应不大于0.65fptk。
3.5 预应力损失
各项预应力损失按“无粘结预应力混凝土结构技术规程”要求计算,无粘结预应力筋损失不应小于80n/mm2。
由于预应力损失值的计算十分繁琐,同时也难以做到精确,为简化起见,参照国内外的工程实践经验,总预应力损失也可以采用近似计算公式计算：σξ
=0.15σcon。
4 引起附加应力问题探讨
①竖向构件产生不均匀变形对无粘结预应力楼板的内力会造成影响。
建筑结构中的竖向构件在荷载的作用下会产生不均匀的变形，从而对楼板的内力分布有着较大程度的影响，这种影响是随着建筑物高的增加而增大，随着建筑层数的增多而增大，因此，对于一般建筑结构来讲，可以将其控制在允许范围以内，设计时可以忽略其影响。
但是对于框筒结构，由于内筒与外框架柱的轴压相差较大，其竖向构件的变形差异也比较大；此外高层、超高层建筑由于
层数多、高度大楼板内力受竖向构件轴向变形差异也比较大，因此在无粘结预应力楼板设计计算时也必须考虑由结构竖向构件的变
形差异对楼板内力的影响。
②水平荷载对楼板内力产生的影响。
水平荷载往往对建筑结构的安全性起着决定性作用。
在水平荷载的作用下，楼板将产生正负交变弯矩。
在无粘结预应力楼板设计时，应该要注意考虑水平荷载的影响。
一般是通过对楼板施加预应力才能提高其竖向承载力，因此，当采用无粘结预应力楼板时，必须保证结构具有较大的抗侧刚度以抵抗水平力的作用，确保楼板内的预应力筋主要用于承受竖向荷载。
③建筑结构边缘结构的约束对楼板内力的影响。
建筑结构墙柱刚度大，在施加楼板预应力时其中一部分力将会传递给墙柱，因此，在无粘结预应力楼板设计时不应该忽略建筑结构边缘构件的约束
对楼板内力产生的影响。
④预应力楼板对边梁产生的扭转作用。
对于小开间楼板，它对边梁的扭转作用不大，几乎可以忽略不计。
但对于跨度大的楼板来讲，它对边梁的扭转作用是比较明显的。
为此在预应力楼板设计时应同时考虑边梁的设计问题，边梁设计时应按弯剪扭复合受力构件计算。
5 预应力楼板应用中应注意的问题
预应力技术是一项技术难度大的综合性技术，在预应力混凝土
结构设计时必须兼顾设计、施工等各个方面，同时要注意吸纳最新的科研成果，让设计成果更为优质。
另外，设计时还必须考虑到原材料的选择，施工方案的确定等，确保设计成果的可执行性、合理性。
伸缩缝问题，现代建筑平面面积越来越大，如何设置伸缩缝的问题已经日益突出，理论上。
预应力连续布置的楼板是可以不设置伸缩缝的，但是，我们应该要考虑到大吨位的预应力张拉会造成预应力损失过大等一系列问题。
因此，综合考虑长度在150m内的预应力混凝土楼板不设缝还是可行的。
这就要求我们在设计、施工时必须采取适当的措施防止混凝土开裂，具体可采取以下措施：优化混凝土配合比；适量掺入混凝土膨胀剂；合理设置后浇带、膨胀带及伸缩缝；配置适量温度筋,加强混凝土养护,尤其需要蓄水养护。
6 结束语
无粘结预应力混凝土结构在建筑结构中的应用，不但增大了建筑结构的有效面积，还很大程度上加强了建筑物的使用功能。
无粘结预应力楼板跨度大、挠度小、无裂缝，可以有效的降低层高，减轻结构自重、节约混凝土及钢筋，施工简单方便、速度快，能产生较好的经济效益。
随着建筑业的发展，无粘结预应力混凝土楼板在建筑工程中的应用将越来越广泛。
